Ленэлектро счетчик как снимать показания

В согласовании с законодательством РФ хоть какое жилое либо производственное помещение должно быть оборудовано устройствами учёта применения энергоресурсов, в том числе электросчётчиками. Электроснабжающие компании при помощи счётчиков производят контроль и учёт объёмов потреблённой электроэнергии. В свою очередь потребитель, делая упор на показания счётчиков, может планировать не только лишь энергопотребление, но и свои расходы на оплату данных услуг.

Правильное начисление платы за использованную электроэнергию почти во всем находится в зависимости от правильности снятых с устройства учёта показаний. Для этого, прежде всего, нужна ознакомиться с особенностями выполнения расчётов при использовании устройств учёта разного типа.

Снятие показаний с однотарифного электросчётчик и расчёт суммы оплаты

Индукционные счётчики относятся к однотарифным устройствам учёта. Снятие показаний с устройств такового типа осуществляется при помощи обычных математических расчётов. Метод действий заключается в следующем:

Безошибочное снятие и передача сведений с электросчётчика гарантирует четкое и корректное начисление платы за электроэнергию и отсутствие недоразумений связанных с переплатой за электричество.

Порядок снятия показаний с многотарифного счётчика и расчёт суммы оплаты

Электронные модели электросчётчиков в отличие от индуктивных устройств обустроены электронными циферблатами, на которых показываются не только лишь потреблённые киловатты, но и дата, время работы учётного устройства и тарификация по зонам, так как данные устройства являются многотарифными.

Зависимо от модели электросчётчик может быть:

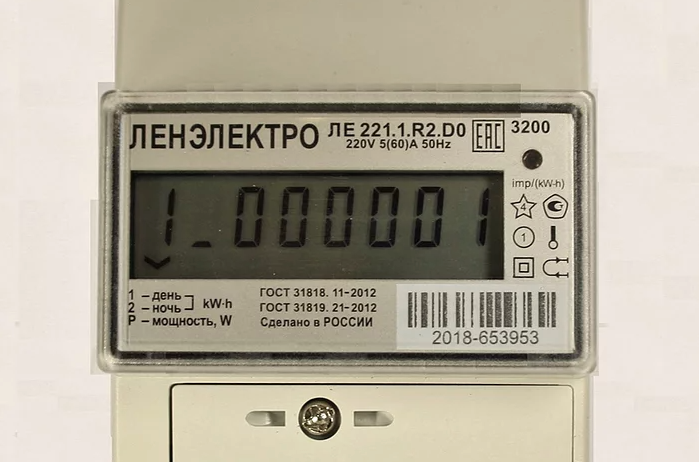

С многотарифного устройства данные считываются следующим образом:

Расчёт оплаты за использованную электроэнергию двухтарифного счётчика делается по следующей схеме:

Показания счётчика за отчётный период: Т1 – 000226, Т2 – 000355.

Характеристики предшествующего месяца: Т1 – 000120, Т2 – 000280.

Тарифная стоимость Т1 – 5, 50р; Т2 –2,45р.

Расчёт: Т1 = 226 – 120 х 5,50 = 583р.

Т2 = 355 – 280 х 2,00 = 150 р.

Для определения общей платы все данные суммируются: 583 + 150 = 733 р.

Плата электроэнергии трехтарифного счётчика рассчитывается аналогичным методом с учётом показаний трёх зон:

Текущие показания: Т1 – 000345, Т2 – 000255, Т3 – 000530.

Данные прошедшего месяц: Т1 – 000315, Т2 – 000215, Т3 – 000470.

Тарифные ставки: Т1 – 5,50 р.; Т2 – 2,45 р.; Т3 – 4,40 р.

Расчёт: Т1 = 345 – 315 = 30 х 5,50=165 р.

Т2 = 255 – 215=45 х 2,45 = 98 р.

Т3 = 530 – 470 = 60 х 4,40 = 240 р.

Для определения общей платы все данные суммируются: 165+98+240=503 р.

Принципиально! Если ваш счётчик имеет больше тарифов, то в расчёте их необходимо учесть все.

Снятие показания со счётчика Меркурий 206 N:

Когда и куда передаются показания электросчётчиков

Потребитель должен снимать и передавать четкие показания счётчика в установленный контрактом срок, обычно, каждый месяц с 15 по 25 число включительно. В случае отсутствия либо несвоевременной передачи сведений с устройства учёта, энергоснабжающая организация, куда передаются показания, производит начисление согласно имеющейся в системе инфы, при всем этом в расчёт берутся среднестатистические данные о потреблении энергии за последние 6 месяцев.

Передавать данные снятые с учётных устройств можно хоть какими доступными методами:

Кроме вышеуказанных есть и другие способы передачи показаний электросчётчиков с применением современных технических устройств.

Система удаленного сбора данных с электросчетчиков

• Счетчик ЛЕ 221.1.RF. со интегрированным радиомодемом.
• Ящик для установки однофазового счетчика на опоре.

• Балансовый счетчик НЕВА 313 (5-10А) с р/модемом (на каждый вводной фидер).

— 300 р/ месяц (оплата SIM карты оператора сотовой связи, установленной в концентраторе)

Гарантийный срок эксплуатации системы 3 года

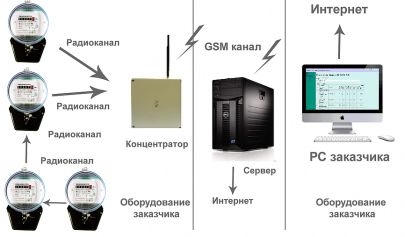

Многофункциональная схема работы системы:

Короткое техническое описание системы:
Система способна держать под контролем поставку электроэнергии конечным потребителям в границах городка, также в сельской местности. Наращивание системы делается за счёт прибавления новых устройств сбора и передачи данных-концентратора (дальше УСПД). Каждый УСПД сформировывает свою радиосеть из счетчиков. Количество счётчиков в одной радиосети не должно превосходить 1000 шт. УСПД автоматом производит опрос всех присоединенных к нему счетчиков и передает данные в центр обработки данных (дальше сервер ЦОД). Полное количество точек учёта, данные по которым ЦОД способен хранить и обрабатывать, добивается миллиона абонентов.

Структура системы:
Система имеет распределенную трехуровневую структуру. 1-ый уровень системы образуют счетчики, установленные в точках учета и/либо контроля баланса. Счетчики ведут учет потребляемой электроэнергии и управляют ее подачей потребителям. Зависимо от типа потребителя для учета электроэнергии и управления потреблением применяются одно- либо трехфазные счетчики.
Трехфазные счетчики применяются также для контроля баланса на данных участках электросети. Обмен данными со счетчиком осуществляется по радиоканалу.
2-ой уровень системы образуют концентратор (УСПД), которые делают функции сбора и временного хранения данных, также коммуникационные функции. УСПД поддерживает двухстороннюю связь с сервером ЦОД при помощи сотовой сети связи GSM/GPRS либо Ethernet.
На 3-ем уровне размещается сервер ЦОД системы, который производит сбор и длительное хранение данных, также на базе собранной учётной инфы решает задачи, связанные с учётом электроэнергии.

Серверное программное обеспечение ЦОД.

Сервер ЦОД может работать под управлением ОС Linux либо Windows Server. Программное обеспечение сервера ЦОД состоит из следующих модулей:

— модуль обмена данными с УСПД;
— модуль хранения данных;
— модуль вычислений;
— модуль WEB интерфейса юзера.

ПО сервера реализует следующие функции:
— сбор и сохранение в базе данных (дальше БД) показаний с счетчиков;
— выявление пробелов в показаниях счетчиков и их наполнение методом запроса данных из БД УСПД, буферной памяти радиомодуля, внутренней памяти счетчика либо ручным вводом;
— передачу случайных команд счетчикам и получение результатов их выполнения (запросы журналов отключений, корректировка времени и т.п.);
— построение баланса по системам учета

• управление концентраторами, привязка счетчиков к концентраторам;
• ведение справочников абонентов, счетчиков, точек учета, систем учета;

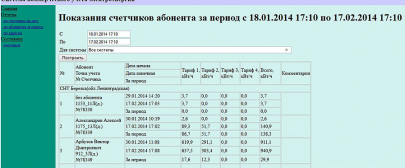

• построение отчетов: показания счетчиков на дату, вычисление различия показаний счетчиков за период времени, вычисление расхода электроэнергии за прошедший месяц (поддерживается многотарифный учет до 4-х различных тарифов).

Связь УСПД с сервером ЦОД осуществляется через сеть Internet. УСПД устанавливают подключение к серверу ЦОД через VPN соединение, чем обеспечивается защищенный обмен данными.

Главные функции ПО УСПД:

— сбор показаний счетчиков в автономном режиме и сохранение их в архиве глубиной до 3-х лет;
— передачу приобретенных показаний от счетчиков на сервер ЦОД;
— передачу на сервер ЦОД по запросу архивных показаний счетчиков;
— получение команд для счетчиков от сервера ЦОД, их передачу счетчикам и
передачу на сервер результатов их выполнения;
— передачу на сервер ЦОД инфы о состоянии радиосети.

Короткие технические свойства УСПД:

Операционная система — Linux
База данных – SQLite
Микропроцессор — iMX233 — 456МГц
Память:
— ОЗУ — 64 Мб
— NAND — 256 Мб

Интерфейсы связи с сервером:

— GSM/GPRS модем (может быть подключение наружного USB 3G модема)
— Ethernet 10/100 порт
— может быть подключение WiFi модуля
— габаритные размеры (Ш*В*Г) : с антеннами 100*255*76, без антенн 100*125*56.

Имеется разъем для подключения наружной высокоэффективной антенны.
Может быть выполнение с интерфейсом RS-485 для считывания показаний со счетчиков не имеющих встроенного радиомодуля.

Радиомодуль (встраивается в счетчик).

Радиомодуль встраивается в счетчик и работают в составе самоорганизующейся MESH радиосети. Каждый радиомодуль является роутером, потому при отсутствии прямой связи счетчика с УСПД, автоматом выстраивается лучший маршрут для обмена данными с УСПД с внедрением малого количества ретрансляций без вреда в качестве связи. При потере связи с каким или из счетчиков, маршрут от УСПД к счетчику прокладывается поновой в автоматическом режиме. Каждый радиомодуль имеет уникальный IPv6 адресок и поддерживает обмен данными по протоколу UDP. Все данные в радиосети шифруются по эталону AES128.

Короткие технические свойства радиомодуля:

Габаритные размеры: 33 * 47 * 5 мм
Напряжение питания — 3.3В
Ток употребления:
— до 30 мА (в режиме приема)
— до 50 мА (в режиме передачи)
— до 10 мА (в дежурном режиме)

Интерфейс связи со счетчиком — RS232 с TTL уровнями (применяется при встройке модуля в счетчик).

Модуляция — GFSK
Скорость передачи — 50кБит/с
Спектр частот — 868МГц
Мощность передатчика, регулируемая до — 25 мВт
Чувствительность приемника — -110 dBm

Возможность работы со интегрированной антенной и наружной, подключаемой через разъем SMA (нужно при установке счетчика в вполне железных ящиках).

Примеры внедрения системы в Ленинградской области

Со времени сдачи в эксплуатацию первой системы прошло около 3 лет. Система зарекомендовала себя как надежная, многофункциональная и экономически оправданная. Система удачно эксплуатируется в садоводствах. К примеру:
СНТ "Березка", СНТ "Глобус", СНТ "Корвет", СНТ "Надежда", СНТ "Антракт", СНТ "Лебяжье"

Счетчики электроэнергии однофазовые ЛЕ-2

Счетчики электроэнергии однофазовые ЛЕ-2 (в предстоящем — счетчики), созданы для измерений и учета активной либо активной и реактивной энергии в однофазовых двухпроводных цепях переменного тока промышленной частоты.

Скачать

Информация по Госреестру

Производитель / Заявитель

Акционерное общество "Ленэлектро" (АО "Ленэлектро"), г. Санкт-Петербург

Предназначение

Счетчики электроэнергии однофазовые ЛЕ-2 (в предстоящем — счетчики), созданы для измерений и учета активной либо активной и реактивной энергии в однофазовых двухпроводных цепях переменного тока промышленной частоты.

Описание

Принцип деяния счетчика основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением характеристик употребления электроэнергии и передаче этой инфы в счетный механизм.

Счетчики состоят из следующих многофункциональных узлов:

— счетного механизма с энергонезависимой памятью и жидкокристаллическим индикатором (ЖКИ) в качестве устройства отображения инфы;

— часов реального времени;

— источника запасного питания;

— оптического импульсного выхода;

Счетчики позволяют вести учет электроэнергии дифференцированно по зонам суток в согласовании с данным тарифным расписанием.

Конструктивно счетчики выполнены в виде электронного модуля, корпуса и крышки колодки зажимов. Корпус состоит из цоколя, кожуха и колодки зажимов. Крепление кожуха к цоколю и установка крышки колодки зажимов предугадывает возможность навешивания пломб после поверки энергосбытовой организации.

В качестве датчиков тока в счетчиках применяются трансформаторы тока, нечувствительные к неизменной составляющей в сигнале тока либо низкоомные шунты. Датчик напряжения представляет собой резистивный делитель. Счётный механизм счётчика электронный, содержит микроконтроллер (специализированную измерительную микросхему), память и ЖКИ. Зависимо от модели счетчика измерительная схема реализована на отдельной микросхеме либо заходит в состав микроконтроллера. Результаты измерений сохраняются в энергонезависимой памяти счетчика и показываются на ЖКИ. При отсутствии наружного напряжения питание часов осуществляется от запасного источника питания — литиевой батареи.

Счетчики зависимо от выполнения могут быть обустроены электронной пломбой крышки клеммной колодки и электронной пломбой корпуса.

Счетчики имеют выполнения:

— по виду измеряемой энергии — активной либо активной и реактивной;

— зависимо от значений базисного и наибольшего токов;

— с измерением энергии в нулевом проводе;

— по типу корпуса и методу установки;

— по наличию и типу интерфейсов.

Таблица 1 — Типы интерфейса

Оптический порт по ГОСТ IEC 61107-2011

Интерфейс EIA 485

Интерфейс EIA 232

Радиомодем, где х — номер модели: x=1, х=2 либо х=3

PLC модем, где х — номер модели: x=1, х=2 либо х=3

GSM-модем, где х — номер модели: x=1, х=2 либо х=3

NB-IoT-модем, где х — номер модели: x=1, х=2 либо х=3

Таблица 2 — Дополнительные функции

Электронная пломба крышки клеммной колодки

Электронная пломба корпуса

Реле отключения нагрузки

Датчик магнитного поля

Дискретный вход, где х — количество входов: x=1, х=2 либо х=3

Дискретный выход, где х — количество выходов: x=1, х=2 либо х=3

Характеристики свойства энергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S

Характеристики свойства энергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс B

Характеристики свойства сети «Ленэлектро»

Вход дополнительного наружного питания

Выполнения счетчиков электроэнергии ЛЕ-2 определяются в согласовании со структурой условного обозначения:

ЛЕ-2 X. X. X. X. X. X. X X

*— Ток базисный (наибольший), А

— Протокол передачи данных:

Le — протокол «Ленэлектро»;

DC — протокол DLMS/COSEM;

Sp — протокол СПОДЭС.

_ Дополнительные функции:

Вид измеряемой энергии и направление учета:

AxRx — активная и реактивная где х — тип учета: 1 — по модулю, 2 — два направления учета, 3 — раздельно по четырем квадрантам.

Тип корпуса и номер модели счетчика:

Рх — для крепления винтами на плоскую поверхность;

Dx — для крепления на DIN-рейку;

Sx — для установки на опору ЛЭП. где х — номер модели: х=0, х=1, х=2, х=3, х=4, х=5, х=6, х=7

1 — класс 1 по ГОСТ 31819.21;

2 — класс 2 по ГОСТ 31819.21;

1/1 — класс 1 по ГОСТ 31819.21/класс 1 по ГОСТ 31819.23;

1/2 — класс 1 по ГОСТ 31819.21/класс 2 по ГОСТ 31819.23.

Тип датчика тока:

2 — трансформатор тока;

3 — шунт + трансформатор тока;

5 — трансформатор тока + трансформатор тока.

Отсутствие знака в условном обозначении значит отсутствие соответственной функции у счетчика.

Счётчики обеспечивают хранение в памяти измеренных значений:

— активной и реактивной энергии нарастающим итогом, в том числе по тарифам;

— активной и реактивной энергии нарастающим итогом, в том числе по тарифам, зафиксированные на конец месяца, за 36 прошлых месяцев;

— активной и реактивной энергии нарастающим итогом, в том числе по тарифам, зафиксированные на конец суток, за 128 прошлых денька;

— активных и реактивных мощностей, усреднённых на данном временном интервале, количество хранимых в памяти значений усреднённых мощностей каждого вида должно быть более 6200.

Счётчики сохраняют в памяти информацию:

— о включении и выключении счетчика;

— о снятии и установке крышки клеммной колодки;

— о снятии и установке крышки корпуса;

— о включении и выключении встроенного коммутационного аппарата (с указанием предпосылки действия)**;

— о перепрограммировании с указанием типа действия**;

— о выполненных командах с указанием типа команды**;

— о попытке доступа с неуспешной идентификацией/аутентификацией**;

— о попытке доступа с нарушением правил управления доступом**;

— о попытке несанкционированного нарушения целостности программного обеспечения и характеристик**;

— о факте связи с устройством учета электроэнергии, приведший к изменению конфигурации и режимов функционирования**;

— о воздействии магнитного поля*;

— об изменении направления тока;

— об изменение текущих значений времени и даты при синхронизации времени, с фиксацией в журнальчике событий времени до и после корректировки либо величины корректировки времени, на которую было скорректирован счетчик;

— о результатах автоматической самодиагностики **;

— о неравенства токов в нулевом и фазном проводах **;

— об отклонении соотношения величин употребления активной и реактивной мощности в измерительных цепях от данных пределов **;

— об отклонении мощности в измерительных цепях от данных пределов **.

* — для выполнений счетчиков с датчиком магнитного поля.

** — функции находятся только у счётчиков моделей «4» — «7».

Счётчики с функцией измерений характеристик свойства электроэнергии в согласовании с нормами ГОСТ 32144-2013 и ГОСТ 30804.4.30-2013 класс S либо B сохраняют в журнальчиках событий информацию о:

— неспешных отклонениях напряжения;

— отклонениях частоты сети;

— качестве электроэнергии по отклонению напряжения;

— качестве электроэнергии по отклонению частоты сети;

— качестве электроэнергии по провалам напряжения;

— качестве электроэнергии по перенапряжениям.

Счётчики с функцией измерений характеристик свойства электроэнергии в соответствие с своими методами «Ленэлектро», определяют и сохраняют в журнальчиках событий информацию об отклонении напряжения и отклонении частоты сети.

Вид и схема пломбировки счетчиков от несанкционированного доступа энергоснабжающей организацией и после поверки осуществляется в виде подвесных пломб с оттиском клейма поверителя на пломбировочных винтах, как показано на рисунках 1-8.

Заводские номера наносятся лазерной гравировкой на лицевой панели счетчика либо печатью на щиток счетчика.

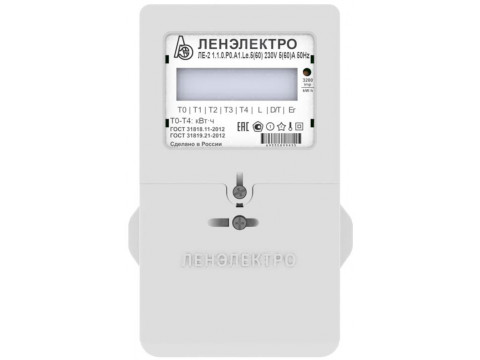

Набросок 7 — Вид счетчика в корпусе ЛЕ-2.

Программное обеспечение

Программное обеспечение является интегрированным (дальше по тексту — ВПО) и делает функции управления режимами работы счетчика, сбора данных об измеренной электроэнергии, их математическую обработку, хранение и передачи измерительной инфы ВПО записывается в энергонезависимую память программ микроконтроллера на шаге производства счётчиков. Программное обеспечение логически разбито на метрологически значимую часть программного обеспечения и метрологически незначимую часть. Метрологически важная часть (дальше по тексту — МЗЧ) не может быть изменена через наружные порты счётчика. МЗЧ делает функции управления режимами работы измерительного аналого-цифрового преобразователя, математической обработки измерительной инфы, также функции загрузки, проверки и активации метрологически незначимой части ВПО. Доступ к МЗЧ вероятен только после удаления пломбы поверителя и разборки корпуса.

Метрологически незначимая часть (МНЧ) делает функции управления тарифами и выходными устройствами, скопления и представления данных учёта.

Обмен данными с наружными устройствами, зависимо от выполнения счётчика, осуществляется через интерфейсы:

— оптический порт по ГОСТ IEC 61107-2011;

— проводные интерфейсы — IEA 485, IEA 232, M-Bus, Ethernet, PLQ

— беспроводные интерфейсы — модемы: GSM, NB-IoT, WiFi, RF при помощи программного обеспечения (дальше по тексту — ПО) «Конфигуратор ЛЕ-2», которое создано для связи счетчика с ПК.

Уровень защиты ПО «высокий» в согласовании с Р 50.2.077-2014.

Воздействие программного обеспечения учтено при нормировании метрологических и технических черт.
