Лампочка с 2-мя выключателями схема

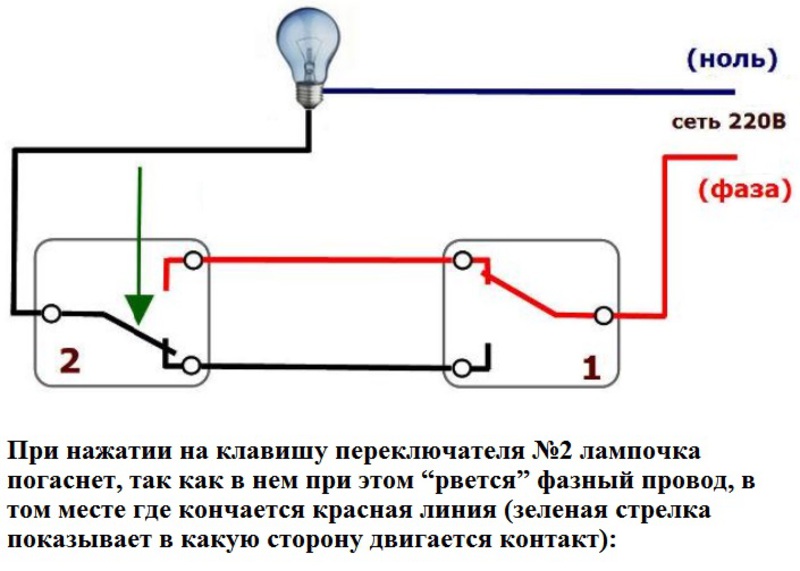

Схема с 2-мя выключателями на одну лампочку существенно расширяет технические и многофункциональные способности устройств, созданных для включения осветительных устройств. Используя схожий прием, юзер получает возможность более комфортабельной эксплуатации системы освещения. На рынке продаж представлено обилие данных устройств, с помощью которого можно воплотить более подходящий себе вариант.

Общая информация

Стандартная ситуация с наличием 1-го выключателя далековато не всегда оправдана.

Установка дублирующих выключателей не только лишь комфортна и эффективна, но и содействует экономичному потреблению электроэнергии.

Существует много случаев, когда схема включения 2-ух выключателей на одну лампочку будет более оптимальным методом:

• в имеющих два выхода помещениях большой длины. Уходя из строения в другом конце коридора, нереально отключить пылающий осветительный прибор, что приводит к расходованию электричества впустую;
• при отдельном расположении устройств отключения на лестничных площадках либо нижних этажах многоквартирных домов;
• неудобства при потребности включить наружный фонарь около строения. Всякий раз для этого придется в полной темноте идти к расположенному при входе устройству;
• жильцам квартир с проходными комнатами — из-за неудобств, когда приходится попеременно включать осветительные приборы в различных помещениях;
• нередко очень неуютно мы чувствуем себя в спальнях при потребности выключить верхний свет, когда у изголовья нет второго дополнительного устройства.

Особенности применения

Каких-либо особенных проблем такая операция не имеет. Хорошо составленная схема включения 2-ух выключателей на одну лампочку может вызывать только одно неудобство – для отключения будет нужно только тот устройство, которым врубалось освещение, что время от времени приводит к некоторой неурядице.

Но, если все-же для потребителя значимой является потребность в выполнении одним устройством функции включения, а вторым — отключения источника света, то стоит тормознуть на использовании устройства проходного типа. Его отличие от традиционного коммутирующего устройства состоит в ряде черт выполнения:

• Оснащенность 3-мя контактами заместо стандартных 2-ух. Возникает возможность поочередного переключения фаз с 1-го элемента на другой.
• Очередное отличие – переход на другой проводник в случае с разрывом электроцепи на первом.

Два выключателя на одну лампочку – схема подходящая и для люминесцентных устройств, и для ламп накаливания.

Таким методом можно пользоваться и для всех иных устройств, где действует принцип включения и отключения.

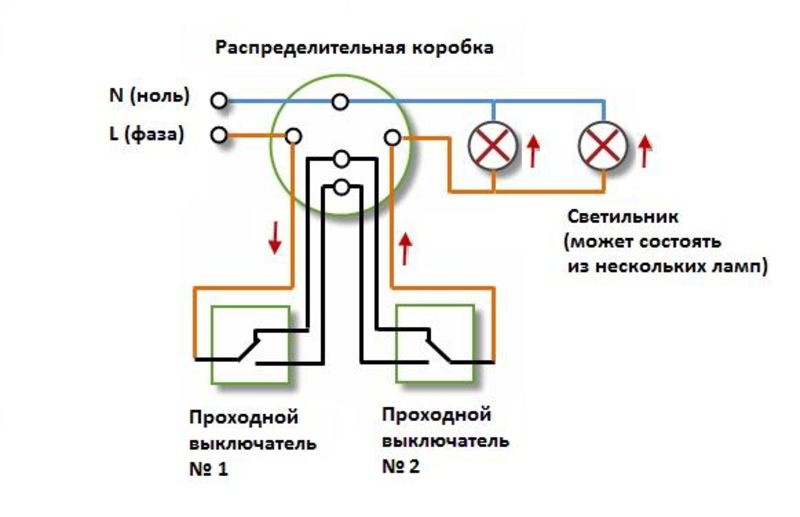

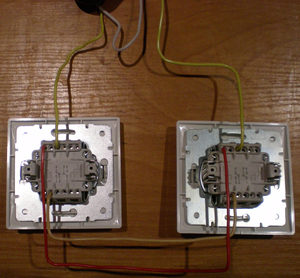

Схема подключения 2-ух выключателей на одну лампочку

Главный технологический прием – это прокладка кабеля трехжильного формата в тех зонах, где осуществляется облагораживание перекидных конструкций. Нет заморочек и с подключением большего числа устройств? В таком случае применяется провод с 4-мя жилами. Наличие проходных моделей, имеющих 2 режима положения и 3 контактных элемента даст возможность параллельного управления из пары точек.

Комплектующие и приборы

Несколько составляющих нужны при монтаже схемы с парой коммутирующих конструкций:

1. Созданная для защиты токопроводников ответвительная коробка. В помещениях с большенными размерами может потребоваться несколько штук.
2. Провода с количеством жил 2-х до 4-х.
3. Осветительный устройство.
4. Два устройства коммутирующего вида.

Механизм работы

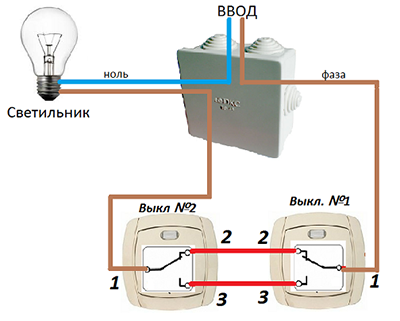

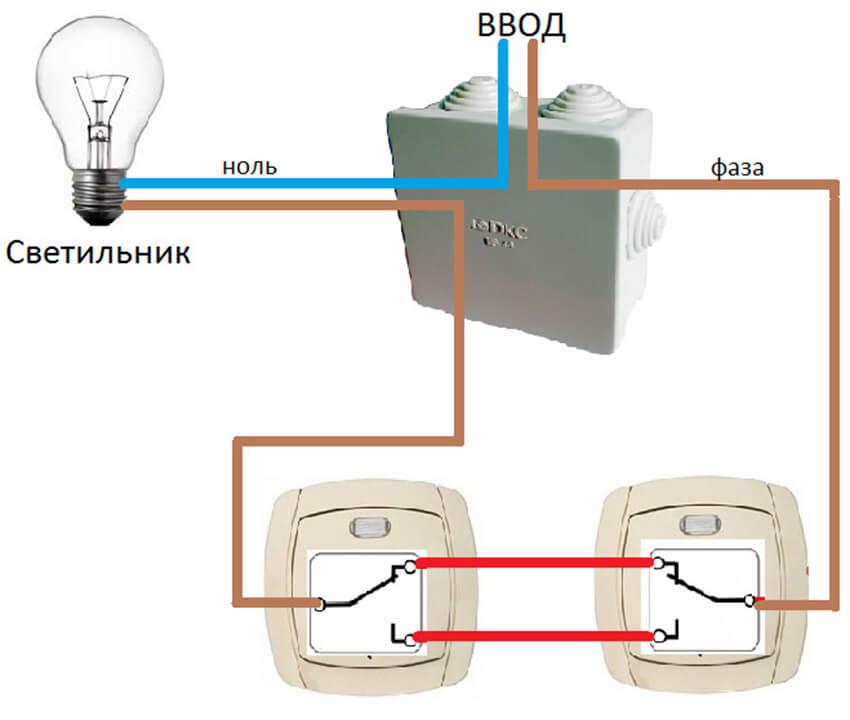

Подключение 2-ух независящих выключателей на одну лампочку по схеме схема осуществляется в следующей последовательности:

1. Выполнение прокладки «ноля» к коробке и устройству освещения.
2. Схожим образом к коробке подводится «фаза» с последующим переходом к контакту первого переключателя.
3. Соединяются попарно по 2 перекидных контакта первого и второго переключателя.
4. Осуществляется подключение к электро узлу источника света выходящей из контакта 2-ого выключателя фазы.

Никаких особенных сложностей данный установка не представляет.

Рабочий процесс смотрится так:

1. Установка коммутирующих конструкций перекидного вида.
2. Вывод от установленных частей кабелей с 3-мя жилами. с параллельным по отношению друг к другу подсоединением.
3. Двужильный кабель выводится из осветительных приборов.
4. В комфортном месте устанавливается коробка соединения.
5. От перекидных конструкций к ней подводятся провода. Такая же операция осуществляется для кабелей устройств освещения и питания.
6. Соединение происходит с учетом вышеприведенных советов.

По схеме подключение 2-ух выключателей на одну лампочку представляет собой соединение между собой 2-ух пар контактов с переходом при включенном освещении фазы 2-ого выключателя к осветительному устройству.

Условия безопасности

Неотклонимым условием при монтаже является соблюдение ряда правил:

• точно обозначить размещение фазы и нуля;
• обесточить проводку в квартире;
• закрепление коробки и фурнитуры создавать с наибольшей жесткостью;
• подобрать с учетом потребляемой энергии устройством освещения необходимое сечение трехжильного кабеля.

Принципиально иметь ввиду различное положение кнопок при выключенном свете.

Другие варианты

К таким методам относятся использование снабженных элементами фиксации освещенности и происходящего в помещение движения устройств светодиодного выполнения либо особых реле бистабильной конструкции. Последние более удобны при разном количестве выключателей.

Схема подсоединения 2-ух выключателей на одну лампочку с присутствием датчиков движения из-за огромного количества сопутствующих причин наименее комфортна для применения.

Как подключить два датчика движения на одну нагрузку четыре схемы

И опять о датчиках движения. Судя по воззваниям клиентов датчики движения набирают популярность. В статье «Как подключить датчик движения без помощи других» я говорил о подключении 1-го датчика движения к нагрузке. Сейчас же я расскажу для вас как подключить два датчика движения на одну нагрузку.

Такое подключение применяется в случае когда зоны деяния 1-го датчика движения не хватает для управления нагрузкой (светильниками). Это длинноватые коридоры в помещении, либо длинноватые просветы на улице. Либо, допустим, в помещении коридор имеет сложную конфигурацию (датчик движения не «лицезреет» объект за углом).

Для этого один датчик движения должен стоять поближе к началу промежутка, который должен быть освещен, а другой к концу промежутка.

В общем, разглядим как подключить два датчика движения на одну нагрузку, к примеру группу осветительных приборов, которые должны зажигаться сразу, либо на один осветительный прибор.

Подключать будем инфракрасный датчик — самый пользующийся популярностью в применении из-за низкой его цены. В принципе, схема применима для подключения и других датчиков движения с 3-мя выводами (ультразвуковых, микроволновых).

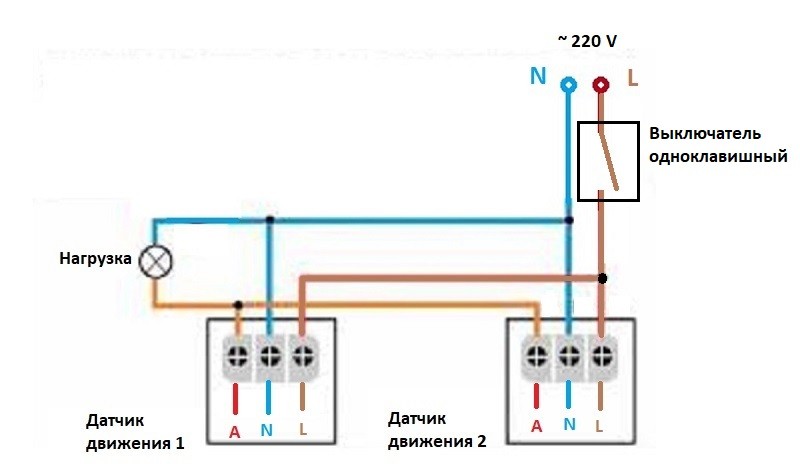

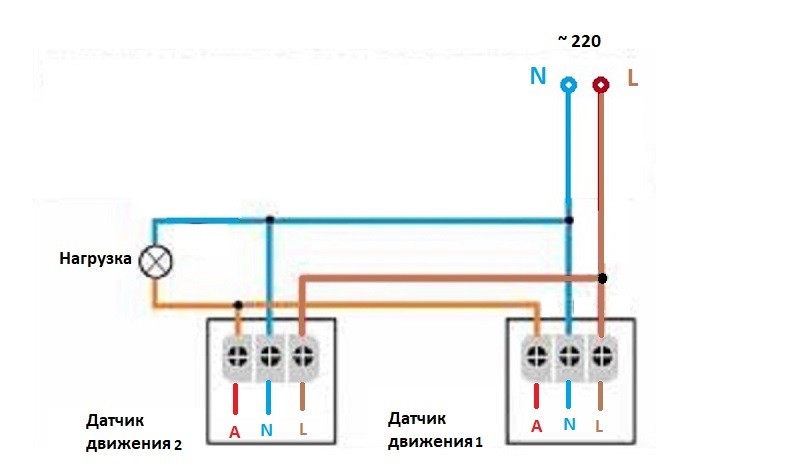

Вот схема подключения с 2-мя датчиками движения

Разглядим её подробнее.

Что мы лицезреем? Датчик движения нр 1 подключен как обычно — ноль N к N на датчике, отсюда же идет нулевой провод к нагрузке, фаза L к L на датчике, 2-ой провод с нагрузки к клемме A, Ls либо L’ (зависимо от типа и конструкции датчика) на датчике. Датчик же движения нр2 подключен параллельно датчику движения нр 1 (дублирует его).

Когда объект движется со стороны датчика нр1, он срабатывает и замыкает фазный провод на нагрузку и лампочка зажигается. Объект движется далее и попадает в зону деяния датчика нр 2 и он тоже срабатывает. Но так как датчик движения уже включил лампочку, она просто продолжает пылать.

Объект покидает зону деяния датчика нр 2 и через время данное на датчиках они отключаются и выключают нагрузку (лампочка тухнет). Датчики опять перебегают в ждущий режим.

Если движемся назад то происходит всё тоже, только напротив. Поначалу срабатывает датчик движения нр 2, потом нр1.

Промежуток, во время которого лампочка будет оставаться включенной устанавливаем на обоих датчиках одинаковой (либо примерно однообразное). И вообщем, все опции на обоих датчиках дублируем.

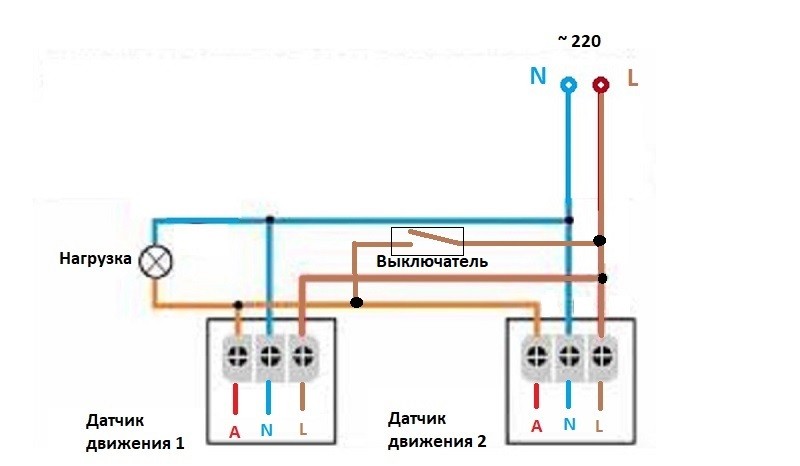

Подключение схемы с 2-мя датчиками движения через выключатель

Тут, как и в случае с одним датчиком движения, можно подключить схему впрямую, а можно и через одноклавишный выключатель. Это комфортно. Если не желаем, дабы датчик врубался в ненадобное для вас время суток — просто выключили и всё. Также это комфортно и при ремонте.

Включение нагрузки независимо от датчика движения

Так же как и в случае подключения 1-го датчика движения можно включить нагрузку независимо от датчика. Для этого используем вот такую схему подключения.

Датчик движения подключен конкретно от сети, а для включения нагрузки (в нашем случае это лампа) применяется дополнительный одноклавишный выключатель при помощи которого подаем фазу на контакт A, Ls либо L’ датчика, а соответственно на нагрузку. Если необходимо включить освещение принудительно, то просто включаем выключатель и лампа зажгется. Если один из датчиков, либо, не дай боже, оба вышли из строя, можно включить освещение принудительно.

Также это комфортно при обнаружении неисправности в схеме. Не работает включение лампы автоматом. Это может не работать датчик движения, а может просто перегорела лампа. Включаем выключатель, осветительный прибор работает — смотри датчик движения.

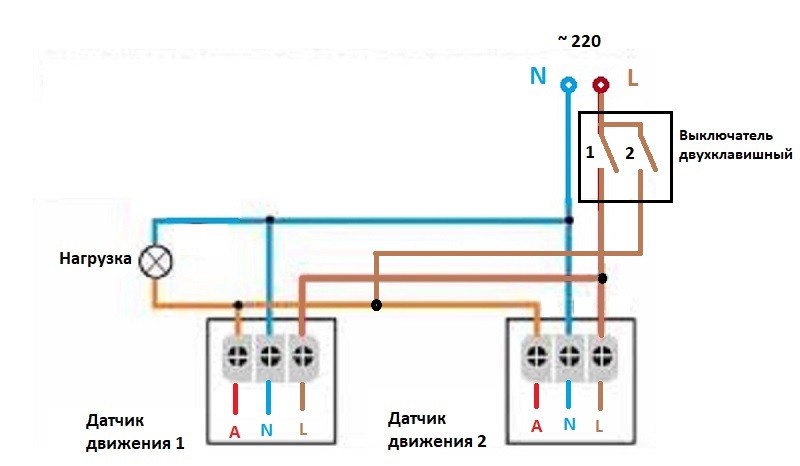

Схема с двухклавишным выключателем

Жмем на выключателе кнопку 1 — подключаем схему с датчиками движения. Жмем кнопку 2 — зажигается лампа подаем фазу на лампу минуя схему с датчиками движения, лампа зажгется.

Легранд этика двухклавишный выключатель схема подключения

(лампа в выключателе свечением указывает, что нагрузка включена).

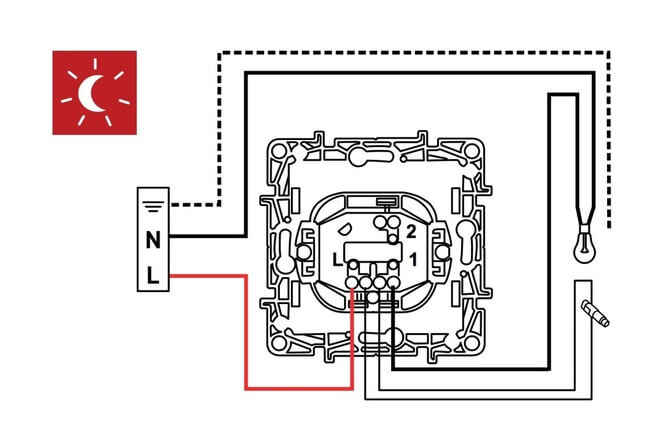

Схема подключения выключателя Legrand Etika в режиме ночной подсветки

(лампа в выключателе свечением помогает, отыскать выключатель в темноте).

Электроаксессуар, регулирующий освещение, — неотклонимый элемент электросети. Он есть в каждой квартире и в каждой комнате. Принципиально, дабы он был неопасным, просто монтировался и без заморочек обслуживался. Всем этим аспектами соответствуют выключатели Legrand: как подключить провода к этому устройству мы поведаем раздельно.

Особенности

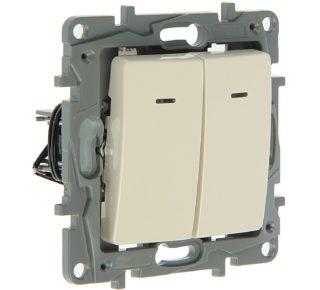

По собственном строению модели от французского производителя не отличаются от аналогов. Они включают:

• базу: на ней размещены все крепежные детали, за счет которых устройство и устанавливается к стенке;
• корпус и раму;
• контакты и кнопки;
• клеммы.

База делается из покрытой цинком стали. Это обеспечивает надежность крепления. Декоративные панели пластмассовые либо глиняние. Последние выдерживают огромную нагрузку. У некоторых устройств есть светодиоды: они отвечают за внешнюю подсветку.

Как подключить двухклавишный выключатель Legrand

Конструкция устройств с 2-мя кнопками — это, на самом деле, две одинарные модели, заключенные в один корпус. Когда юзер надавливает кнопку, цепь разрывается. Принципиально, что происходит разрыв фазного провода, который соединен с определенным светильником. При правильном подключении нулевой и защитный проводники подсоединены впрямую к светильникам, а фаза проходит через сам выключатель.

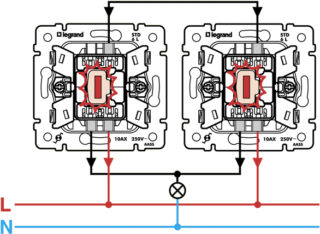

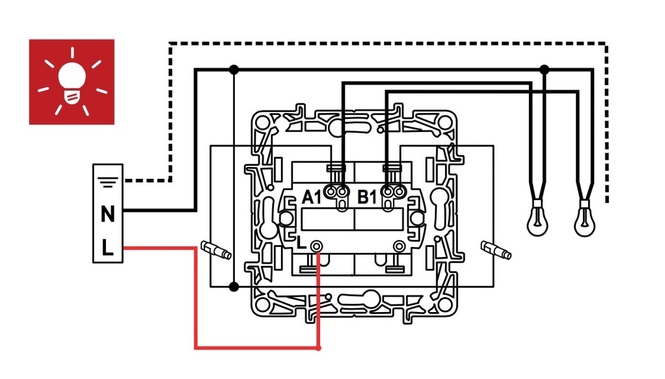

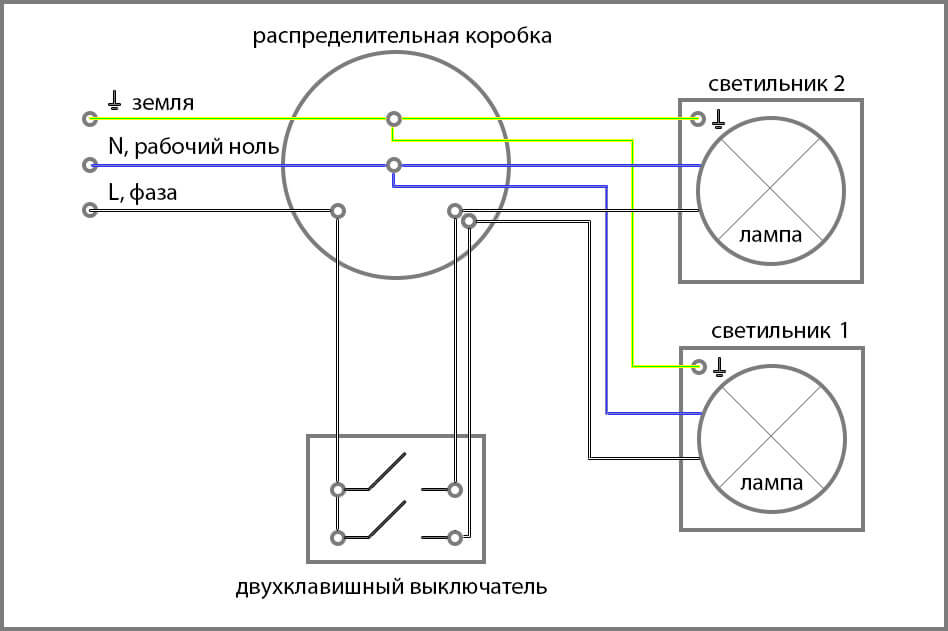

На рисунке видно, как подключить выключатель Legrand с 2-мя кнопками:

Как подключить проходной выключатель Legrand с одной кнопкой

Приборы такового типа применяются, когда необходимо регулировать свет из различных мест. К примеру, включить освещение, когда находитесь сначала длинноватого коридора, а выключить — в конце. Разумно, что в данном случае нужна установка 2-ух устройств.

Проходные изделия работают вместе. На месте входа у них предусмотрен контакт, а на месте выхода — пара. К тому же, в отличие от обычных моделей, у них три контакта, а фаза переключается с первого на 2-ой.

Читайте также Морковь ярославна описание сорта фото отзывы

При монтаже учитывайте, что в отличие от обыденных устройств, будет употребляться сходу три провода, а не два. Один нужен, дабы подавать фазу, а оставшиеся два — делают функцию перемычки между электрическим оборудованием.

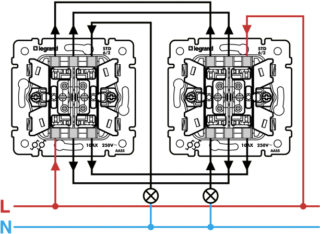

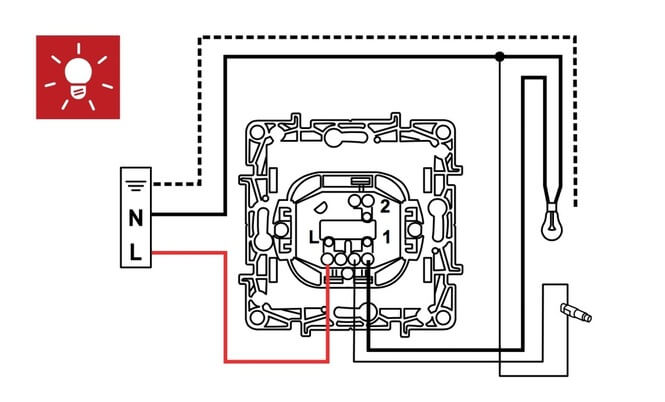

Ответ на вопрос, как подключить выключатели Legrand, схематично смотрится так:

Как подключить выключатель Legrand с подсветкой

Существует два вида моделей со светодиодами. 1-ые работают в режиме индукции, и свечением оповещают, что нагрузка включена. Подключаются они так:

2-ые делают функцию ночной подсветки, позволяя просто найти устройство в темноте. Схема их подключения отличается от предшествующей:

Перед тем, как подключить выключатель Legrand Etika с подсветкой, удостоверьтесь, что тип монтажа соответствует предназначению устройства.

Для современных жилых строений типично наличие длинноватых лестничных пролетов и таких же коридоров снутри квартиры, не очень комфортных в плане управления освещением. С целью решения этой трудности производителями установочных изделий были разработаны современные эталоны переключателей, именуемые проходными. Они позволяют включать и выключать освещение в общем коридоре либо в квартире сходу из 2-ух мест. Под эту категорию подпадают и распространенные модели от конторы Легранд (Cariva, Etika и им подобные), ценящиеся большинством российских юзеров за их надежность и симпатичный дизайн.

Сферы использования двухклавишных выключателей

Для решения задачи длинноватых коридоров компанией разработаны не только лишь проходные, но и так именуемые «перекрестные» двухклавишные модели, входящие в состав системы управления светом из 3-х точек. Перед тем как подключать выключатели от Legrand этого типа будет нужно разобраться с их устройством и схемой включения. Как проходные, так и перекрестные модели из ряда Cariva, Life и др. имеют несколько групп коммутируемых контактов, средством которых удается воплотить подходящую функцию.

При нажатии кнопки любой из 2-ух устройств, входящих в набор выключателей, замыкает одну из соединительных линий, размыкая сразу другую. Обозначенный порядок работы позволяет воплотить раздельное управление осветительным устройством при помощи 2-ух разных переключателей, разнесенных на существенное расстояние.

Самым приятным примером их использования является установка 1-го из выключателей во входном тамбуре в подъезде, а второго – на каждой лестничной площадке.

При входе в здание юзер одной кнопкой включает освещение на всех площадках, а при подходе к собственной квартире – выключает его.

Читайте также Кухня собственной мечты набросок

Двухклавишный выключатель с подсветкой

Подключение двухклавишного выключателя Легранд в простом случае делается по традиционной схеме. В нижней части его корпуса имеется входной рабочий контакт, к которому подводится фазный провод. В то же время сверху от него «отходят» два проводника – каждый к собственному осветителю либо группе лампочек.

Часто эти провода прокладываются до распределительной коробки, откуда их разводят по необходимым нагрузкам. В ряде всевозможных случаев в качестве таких нагрузок применяются заблаговременно сформированные группы осветителей.

Особенности подключения подсветки

Подсветку, имеющуюся в некоторых моделях от Легранд, принято подключать параллельно разомкнутому контакту, что вызывает ее свечение после выключения осветительного устройства. Единственным недочетом такового включения является не очень приятное мерцание энергосберегающих ламп, возникающее из-за попадания на них маленький части напряжения. С лампами накаливания и их галогенными аналогами такового эффекта не наблюдается.

В качестве подсветки в изделиях от Легранд применяются полупроводниковый светодиод либо неоновая лампочка. Снаружи они фактически не отличаются, но пропускают через себя токи различной величины. Для светодиодов они составляют порядка 2 мА, а для неоновых лампочек – около 0,1 мА.

Порядок демонтажа лампочки подсветки

Для отключения мешающей юзерам интегрированной в клавишный устройство подсветки будет нужно:

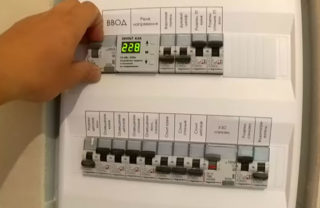

1. Выключить вводный автомат на квартирном щитке.
2. Снять корпус и декоративную крышку выключателя и обеспечить доступ к светодиоду (неонке).
3. Взять отвертку и ослабить винтообразное крепление проводов, соединяющих лампочку с 2-мя контактами выключателя.
4. Удалить ее совместно с ограничивающим резистором.

После всех этих операций светодиодный осветительный устройство, управляемый выключателем, не станет мигать в выключенном положении.

Порядок монтажа обыденных моделей Легранд

Перед тем как установить выключатель Легранд в обыкновенном выполнении, следует приготовить простой инструмент: отвертку, бокорезы и острый ножик.

Порядок монтажа двухклавишных моделей:

1. Отключается вводный автомат.
2. Подводимые к изделию проводники подготавливаются к подключению – изоляция на их концах зачищается.
3. С устройства демонтируются кнопки и декоративная крышка.
4. Дальше можно подсоединить к его клеммам зачищенные концы проводников, а потом возвратить на место декоративное обрамление и кнопки.

При монтаже двойных выключателей от Легранд повышенное внимание обращается на разводку отходящих проводов. Любой из них предназначен для подсоединения отдельной нагрузки, размещенной в границах обслуживаемого помещения. При монтаже изделия необходимо учесть нанесенную на его корпусе маркировку, указывающую места подключения подводящих и отводящих одиночных жил кабеля.

Аспекты подключения выключателей от Легранд

При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд повышенное внимание уделяется следующим принципиальным деталям:

• согласно аннотации для проходных моделей типа Quteo, Etika и других при их установке используются распределительные коробки открытого либо закрытого типа;
• для соединения проводов в них применяются особые зажимы типа «орешек» или они крепятся средством винтов, входящих в набор каждого изделия;
• перед монтажом выключателя в открытом выполнении для него подготавливается пластмассовая либо древесная подложка, на которой комфортно укреплять корпус.

Читайте также Краска мотип для пластика

По мере надобности убрать подсветку с выключателя выполнить это лучше до его установки.

Перед монтажом проходных выключателей из серии «Этика» и им схожих нужно основательно приготовиться к рабочим операциям. Для этого будет нужно:

• снять с корпуса декоративную рамку и кнопки – в них предусмотрены особые пазы;
• в паз воткнуть отвертку с узким жалом, а потом с усилием надавить в подходящую сторону;
• таким же образом удалить рамку изделия.

По окончании всех предварительных операций выключатель стопроцентно готов к монтажу.

Конкретная установка

Установку проходных изделий рекомендуется проводить в следующем порядке:

1. Перед тем как устанавливать любой из выключателей, с полосы снимается электропитание – отключается вводный автомат.
2. Корпус первого выключателя располагается в монтажной коробке и накрепко фиксируется в ней.
3. К его контактам с 2-ух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой аннотации.
4. Те же операции проделываются со вторым выключателем.

У большинства моделей выключателей от Легранд в сопроводительной документации непременно имеется электрическая схема.

На оканчивающем шаге монтажных работ на уже установленные приборы ворачиваются декоративная рамка и двойная кнопка.

Выключатель Легранд двухклавишный ничем не отличается от обыденного клавишного устройства. Известные модели этого устройства Life, Quteo либо Valenon интегрируются с бытовой проводкой точно таким же образом, как и российские изделия. Задачи, связанные с особенностями их монтажа, просто решаются после ознакомления с аннотацией по применению.
