Удар молнии в линию электропередач, в примыкающее здание либо дерево принесет часть тока молнии по электрическим проводам и может вызвать наведенное электричество в электросети дома. Перенапряжения, вызванные разрядом, могут спровоцировать пожар, просто выводят из строя фактически любые электроприборы. Ситуации, когда после грозы у нескольких домов на одной улице перестают работать электросчетчики, домашняя техника, системы водоподготовки, видеонаблюдения и т.д. встречаются очень нередко. Конкретно в таких ситуациях призван работать УЗИП. Он понижает уровень перенапряжений, и сходу посылает часть тока в заземлитель дома. Тем защищает электроприборы от повреждения. 2-ой принципиальной функцией аппарата является защита от возгорания дома изнутри. В некоторых случаях уровень принесенных перенапряжений молнии так высок, что в отсутствии УЗИП изоляция проводки в доме может не выдержать и спровоцировать возгорание дома. Так же большой неувязкой являются сокрытые повреждения электросети. К примеру, покоробленный атмосферным электричеством автоматический выключатель в щитке, снаружи не отличается от исправного, а пострадавшая сокрытая проводка не может быть найдена зрительно. Это мина медленного действия. Может показаться, что удар молнии прошел без последствий, но при аварийной ситуации в электрической сети дома автоматические выключатели не сработают, а покоробленная изоляция проводов не выдержит. Выявить сокрытые повреждения можно только силами сертифицированной электролаборатории, а устранение испорченной проводки востребует много морок и денежных издержек.
Что такое УЗИП?
- УЗИП(устройство защиты от импульсных перенапряжений) – аппарат/устройство, созданный для защиты от скачков напряжения, вызванных воздействием молнии и трагедиями в электрической сети. Данное устройство является частью внутренней молниезащиты и дополняет внешнюю (молниеприемные стержни на крыше, провода на стенках либо водосточных трубах, контур заземления громоотвода).
Сходу оговоримся, для легкого осознания, в этой статье приведены облегченные данные о технических свойствах и особенностях использования УЗИП. Разобраться со всей политрой деталей касающихся данных аппаратов и их классов, можно в нашей статье "УЗИП — Классы и типы".

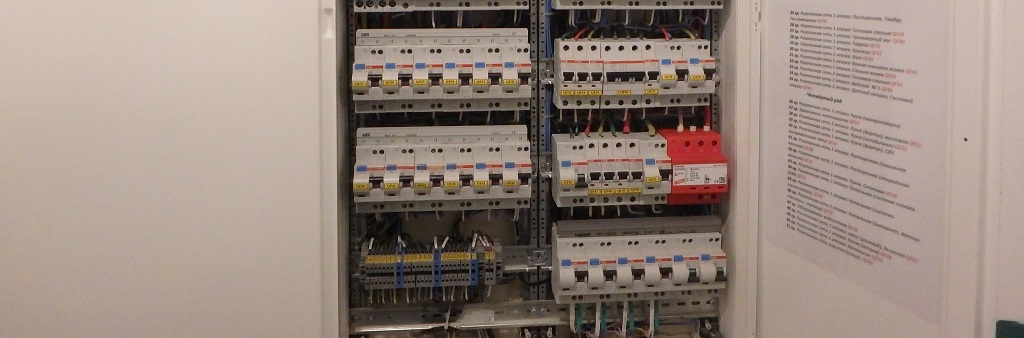

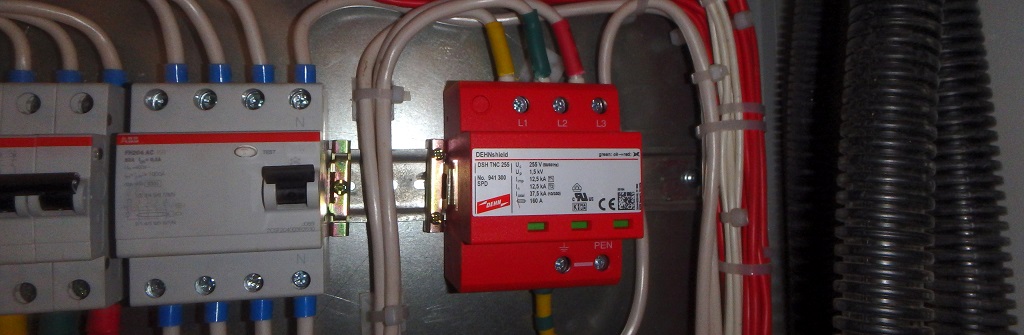

Для удобства использования УЗИП делятся на разные типы и классы, обусловленные предназначением защищаемой полосы (силовые — 220/380В либо слаботочные — ТВ, веб и пр.), наибольшим рабочим током молнии и обеспечиваемым уровнем защиты. К примеру, силовой УЗИП I класса должен выдерживать ток с силой до 100кА и предназначен только для защиты от возгорания проводки дома. Защиту потребителей электроэнергии такие аппараты не гарантируют. Может быть совмещение нескольких классов в одном устройстве. К примеру, для личного дома рекомендуется УЗИП I+II+III класса. Таковой устройство не только лишь рассчитан на высочайший ток молнии, но и защищает от выхода из строя потребители. Снаружи устройства защиты от импульсных перенапряжений похожи на автоматические выключатели и в большинстве случаев инсталлируются конкретно в электрическом щитке дома. В случае, когда места в существующем электрощите не хватает, вблизи с ним устанавливается отдельный — предназначенный только для установки УЗИП.
Установка УЗИП: Как подключить к электросети дома
Главное условие, при котором установка защитных устройств будет иметь смысл – устройство заземления дома. От типа системы заземления будут зависеть схемы интеграции УЗИП в сеть. 2-ое непременное условие – установка автомата выключения, который будет отключать УЗИП после его срабатывания, для воплощения бесперебойного электроснабжения сети.
Системы заземления классифицируются и обозначаются: TN-S, TN-C, TNC-S, IT, TT – по интернациональному классификатору. В различных системах применяются разные сочетания коммутирования с нейтральным проводником источника (N – нейтраль), землей (Т – terra либо земля), видами изоляции (I – изоляция).
При всем этом зануляющие проводники маркируются по эталону следующим образом: N – нулевой проводник рабочий, PE – нулевой проводник, выполняющий защитную функцию, PEN – проводник, совмещающий обе функции. Различные заземляющие системы используются при устройстве электроснабжения объектов с различным многофункциональным предназначением – многоквартирных домов, промышленных компаний, мед учреждений и т.д.
Некоторые системы, типа TN-C, сохранились исключительно в составе систем электроснабжения старенького жилого фонда и уличного освещения и при новеньком строительстве не используются. Это связано с существенными недочетами – угрозой утраты работоспособности при разрыве либо сгорании зануляющего проводника.
Для защиты личных жилых домов, которые подключаются к магистральным сетям при помощи воздушных линий, положительно зарекомендовала себя заземляющая система ТТ. Схема системы ТТ характеризуется следующими решениями: глухим заземлением нейтрального проводника от источника питания, 4-мя проводами подачи 3-фазного напряжения, при всем этом 4-й провод – N – играет роль зануляющего. Заземлитель подключается со стороны потребителей и соединяется с защитными проводниками PE, которые связаны с корпусами электроприборов.
Схема подключения системы защиты, состоящая из 3-х ступеней, с УЗИП 3-х классов должна в общем виде смотреться так:
- УЗИП 1 класса устанавливается на вводе в дом в составе ВРУ (вводно-распределительного устройства) либо ГРЩ (головного распределительного щита);
- УЗИП 2 класса – в РЩ (распределительных щитах) разнесенных по зданию;
- УЗИП 3 класса – конкретно в местах подключения электроприборов и оборудования.
При всем этом принципиально делать правило – между УЗИП различного класса следует выдерживать расстояние, которое не должно быть более 10 м по длине проводки.

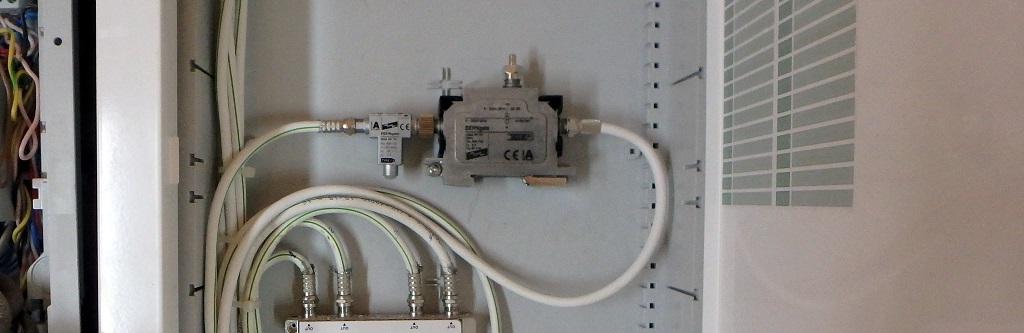

Дополнить громоотвод для дачного дома — защитить от заноса атмосферного электричества по телевизионным, телефонным, веб проводам призваны слаботочные разрядники. Они так же делятся на классы, как и силовые. Для личного дома рекомендуется установка аппарата как минимум на кабель, спускающийся от антенны, установленной на кровле. Наилучшим выбором так же будет устройство с совмещенной I+II+III класса, который защитит и от возгорания, и от выхода из строя оборудования. Снаружи, слаботочные УЗИП могут быть самых различных конструктивных выполнений. Наилучшим местом для установки будет место входа кабеля в дом, вероятен установка и конкретно перед защищаемым оборудованием.
Устройства защиты от импульсных перенапряжений многоразовые и рассчитаны на несколько импульсов молнии. К огорчению, производители этих устройств не докладывают в списке черт количество выдерживаемых перенапряжений, но опыт эксплуатации гласит в пользу большой долговечности такового оборудования. Для того что бы держать под контролем свою работоспособность, УЗИПы имеют особый сигнализатор, который при неисправности меняет свой цвет с зеленоватого на красный.
Сколько стоит приобрести УЗИП в Москве?
Цена УЗИП для дома сильно варьируется и может составлять от 5 до 50 тыщ рублей за силовой трехфазный устройство зависимо от класса и производителя. Спешим предостеречь от лишней экономии при выборе устройства. Богатство дешевых предложений низкого свойства, за частую китайского производства, может подвигнуть к выбору экономного, но вкупе с тем не выполняющего свое предназначение в решающий момент устройства. Ну и экономия 5-15 тыщ рублей может обернуться ремонтом и покупкой нового оборудования на сотки тыщ. Подбор УЗИП – сложная задачка, которую лучше доверить спецам. УЗИП – неотклонимая составляющая современной молниезащиты, которая всегда учитывается инженерами компании Амнис при разработке любого громоотвода
Устройства защиты от импульсных перенапряжений (УЗИП)
2CTB815101R0800; Ограничитель перенапряжения OVR Т1 4L 25-255 TS приобрести оптом и в розницу. Посмотрет..
114296; Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-II-3-280/40 КЭАЗ приобрести оптом ..
114297; Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-II-4-280/40 КЭАЗ приобрести оптом ..
2CTB815710R5800; Ограничитель перенапряжения OVR H T1-T2 3N 12.5-275s P QS приобрести оптом и в розницу.
2CTB803973R1100; Ограничитель перенапряжения OVR T2 3N 40 275P QS приобрести оптом и в розницу. Посмотре..
5081800; УЗИП для телекоммуникационных сетей 8-жил разъем RJ45 41 В (ND-CAT6A/EA) OBO Bettermann (ОБ..
2CTB803972R1100; Ограничитель перенапряжения OVR T2 1N 40 275 P QS приобрести оптом и в розницу. Посмотр..
2CTB815101R0600; Ограничитель перенапряжения OVR T1 3L 25 255 TS приобрести оптом и в розницу. Посмотрет..
5093533; УЗИП для силовых сетей 3+NPE (Класс I+II) 280В (V50-3+NPE+FS-280) OBO Bettermann (ОБО ..
2CTB803873R2400; Ограничитель перенапряжения OVR T2 3L 40 275P QS приобрести оптом и в розницу. Посмотре..
5093526; УЗИП для силовых сетей 3+NPE (Класс I+II) 280В (V50-3+NPE-280) OBO Bettermann (ОБО Бет..
5093513; УЗИП для силовых сетей 4 полюса (класс I+II) 280В (V50-4-280) OBO Bettermann (ОБО Бетт..
2CTB803973R0500; Ограничитель перенапряжения УЗИП OVR T2 3N 40 275P TS QS приобрести оптом и в розницу. ..
EZ9L33720; EASY 9 Устройство защиты от импульсных помех 3П+Н 20кА приобрести оптом и в розницу. Удачная..
2CTB815101R0700; Ограничитель перенапряжения OVR T1 3N 25-255 TS приобрести оптом и в розницу. Посмотрет..
EZ9L33620; EASY 9 Устройство защиты от импульсных помех 1П+Н 20кА приобрести оптом и в розницу. Удачная..
2CTB803876R1000; Ограничитель перенапряжения УЗИП OVR T2 40-275 С QS картридж приобрести оптом и в розни..
603954; Сменный блок для устройств защиты от импульсных перенапряжений для устройств арт.№603954 куп..
406286; Модуль защиты от перенапряжений "POP" 275В приобрести оптом и в розницу. Удачная стоимость на продукты..
2CTB804820R0000; Ограничитель перенапряжения OVR TC 6V P приобрести оптом и в розницу. Поглядеть больше..
5095161; УЗИП для силовых сетей 1 полюс (класс II) 280В (V20-1-280) OBO Bettermann (ОБО Беттерм..
2CTB803876R2000; Ограничитель перенапряжения УЗИП OVR H T2 N 80-275 C QS картридж приобрести оптом и в р..
2CTB803876R1300; Ограничитель перенапряжения OVR H T2-T3 20-275 C QS картридж приобрести оптом и в розни..
2CTB815710R4700; Ограничитель перенапряжения УЗИП OVR T1-T2 3L 12.5-440s P QS приобрести оптом и в розни..
Показано с 1 по 24 из 265 (всего 12 страничек)
КАТАЛОГ ограничителей перенапряжения (УЗИП)
Для защиты от импульсных перенапряжений предлагаем приобрести заземление — приборы, представляющие из себя защитные аппараты для силовых сетей. Созданы для устранения воздействия перенапряжений, появляющегося в итоге удара молнии, коммутационных либо электромагнитных помех, создаваемых фабричным оборудованием. Такие продукты в широком ассортименте представлены в магазине Ледгудс. Мы советуем разные типы устройств от узнаваемых производителей электротоваров. Стоимость заземления находится в зависимости от предназначения определенного устройства и его технических черт. В нашем магазине вы можете приобрести продукты:
- зависимо от предназначения, классов B, C, D;
- для номинального/наибольшего напряжения — 400В и 440В соответственно;
- для номинального/наибольшего разрядного токов 20/40 кА и 30/60 кА;
- временем реакции — менее 25 нс;
- с количеством полюсов от 1 до 4.
Выставленные лоты произведены из качественных материалов, которые обеспечивают неопасную и комфортную эксплуатацию. Корпуса устройств сделаны из пластика, не поддерживающего горение.Приобрести заземление дешево, стоимость уточнить можно у менеджеров магазина Ледгудс, позвонив по телефону 8 (495) 721-70-93. При покупке от 10 единиц предусмотрены особые условия.
