Многие обладатели пригородных земляных участков в целях экономии предпочитают заняться строительством дома без помощи других. При наличии определённых способностей это позволяет благопристойно уменьшить расходы на оплату труда наёмных рабочих. Оканчивающим шагом самостоятельного строительства строения является строительство крыши своими руками. Эта конструкция является неотъемлемой и одной из важных частей строения, которая защищает его от атмосферных воздействий. Следует увидеть, что крыша своими руками не делается в одиночку, в любом случае пригодятся 2-3 ассистента.

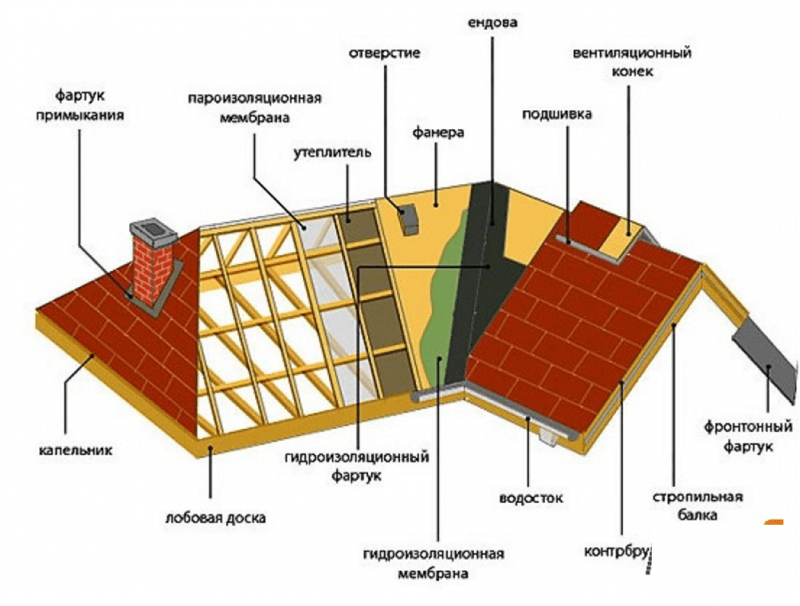

Определения частей крыши
Для начала нужно ознакомиться с некоторыми определениями и определениями:
- Крыша – конструкция строения, закрывающая верхний этаж. Она обеспечивает теплоизоляцию и делает водоизоляционные функции.
- Кровля – покрытие крыши, обеспечивающее защиту от осадков.
- Мауэрлат – элемент кровельной системы, передающий нагрузку от конструкций крыши на несущие стенки. Обычно представляет из себя брус либо бревно, укладываемое на стенки по периметру строения, но в случае монтажа железного каркаса может быть выполнен из металлопроката – швеллера либо двутавра.
- Стропило – наклонный несущий элемент крыши, в большинстве случаев в виде бруса. Совокупа стропил образует стропильную систему, несущую настил кровли и передающую нагрузку на мауэрлат.
Процесс возведения крыши
Приведённая ниже пошаговая аннотация по строительству крыши своими руками дозволит избежать ошибок и выстроить крышу верно. Разработка производства работ содержит в себе несколько шагов.
Составление чертежа конструкции крыши
Перед тем, как приступить к работам, нужно составить подробный чертёж будущей конструкции скатной крыши, это дозволит найти нужное количество стройматериалов и приготовить подходящий инструмент. Крыши могут быть односкатными, имеющими уклон исключительно в одну сторону, двускатными и поболее сложных конструкций (четырёхскатными, шатровыми и шпилеобразными). Идеальнее всего взять за базу типовые чертежи конструкций крыш, разработанные специалистами и имеющиеся в свободном доступе.

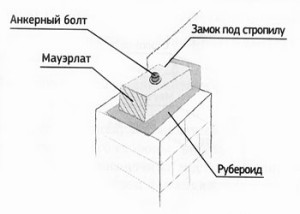

Установка мауэрлата
Обычно мауэрлат изготавливают из бруса сечением 150х100(150) мм. Его укладывают вдоль внутреннего края стенки на водоизоляционный материал, которым может служить двойной слой рубероида либо целофана. От внешних атмосферных воздействий мауэрлат защищают, если дом каменный – вблизи кирпичной кладки, если древесный – этим же слоем водоизоляционных либо облицовочных материалов. Брусья мауэрлата по периметру скрепляют между собой в единую конструкцию, выпиливая на одну вторую толщины бруса отрезки длиной 100-150 мм. и соединяя их болтами либо гвоздями. К древесным стенкам мауэрлат укрепляют металлическими скобами, к стенкам из кирпича, пено- и газосиликатных блоков – при помощи резьбовых шпилек поперечником порядка 12-16 мм., замоноличеных в устроенный по верху стенки железобетонный пояс. Шпильки располагают по периметру на расстоянии 1500-2000 мм., в брусе конструкции высверливают под них отверстия.

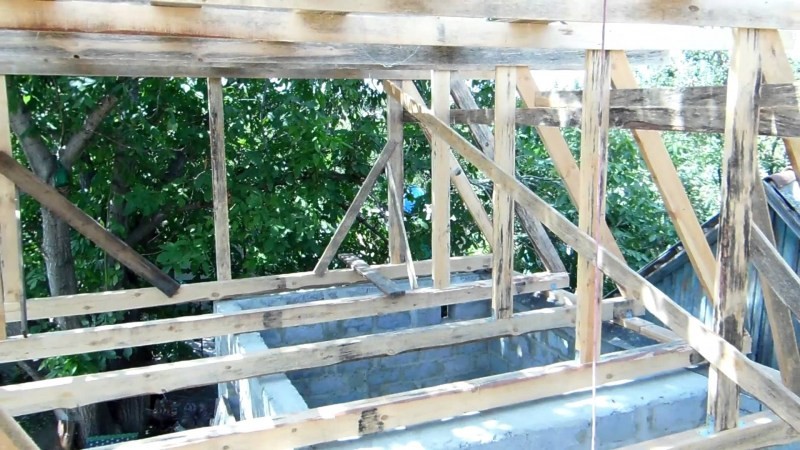

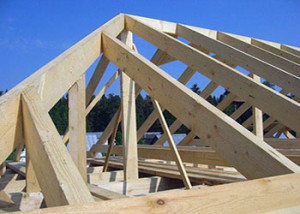

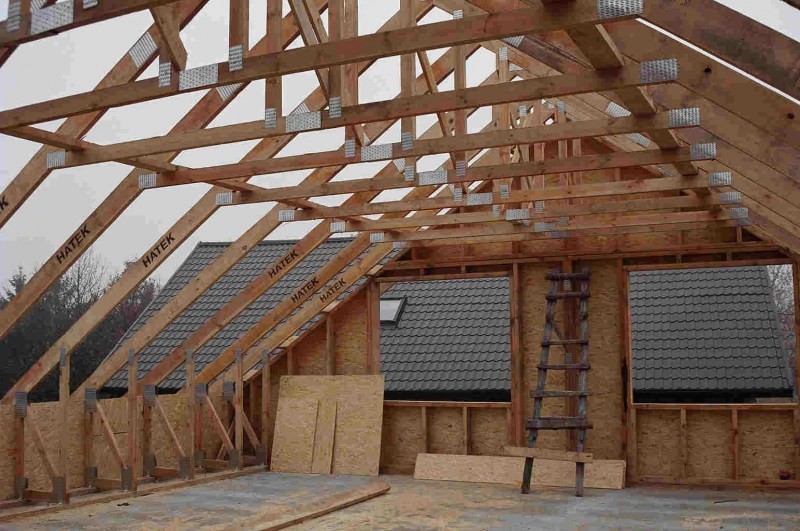

Установка стропильной системы
Это следующий шаг возведения крыши своими руками. Схема расположения стропил определяется исходя из избранных конструктивных особенностей крыши. Расстояние между элементами конструкции и размер сечения материала находится в зависимости от длины ската крыши. Так, при длине стропил до 4 метров шаг стропил варьируется от 1000 мм. (при сечении бруса 80х160 мм.) до 1800 мм. (при сечении бруса 90х180 мм.), при длине ската крыши до 6 метров для шага стропил 1000 (1400) мм. будет нужно брус сечением 80х200 (100х200) мм. Но данные величины не являются неотклонимыми, если потом рассматривается вариант укладки рулонной либо плитной термоизоляции, то целесообразнее всего будет подогнать шаг стропил под размер теплоизолятора. Так же на шаг и размер сечения стропил оказывает влияние тип и, соответственно, вес избранной кровли. Например, тяжёлая глиняная черепица либо шифер требуют большей несущей возможности конструкций крыши, ежели кровля из ондулина либо покрытой цинком стали.
Принципиальным моментом является выбор угла наклона крыши. Чем больше величина угла к горизонтали, тем наименьшее количество снега будет задерживаться на крыше, что даёт возможность уменьшить сечение бруса для производства стропил. Хорошим считается угол наклона 45 градусов, он обеспечивает устойчивость конструкции к сильным порывам ветра и сразу не даёт накапливаться на крыше значимым снежным массам.

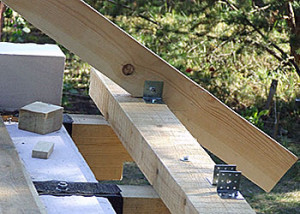

Крепление стропил
К мауэрлату стропила крепятся несколькими способами, это может быть врезка с последующим креплением гвоздями либо при помощи железных креплений. В случае применения креплений трудоемкая врезка в стропильную ногу не нужна, соединение конструкций делается при помощи шурупов либо болтов. Толщина металла кронштейна порядка 2 мм. и противокоррозионное покрытие обеспечивают надёжность и долговечность крепления. В ближайшее время при строительстве древесных домов пользуется популярностью крепёжный элемент «салазки», который обеспечивает маленькую степень свободы крепления для компенсации вероятных деформаций при осадке строения. Наряду с креплением стропил к мауэрлату осуществляется установка потолочных лаг – поперечных брусьев, служащих основанием для устройства пола чердака. Обыденное сечение лаг – 100х150 либо 200х100 мм, зависимо от ширины пролёта строения. При соединении потолочных лаг со стропилами может быть обеспечить дополнительную крепкость стропильной системе.
Высшая часть стропил при монтаже крыши своими руками так же может соединяться несколькими способами:
- внахлёст (при всем этом осуществляется врубка на одну вторую сечения стропил и сверлится отверстие для болтового соединения с внедрением широких шайб)
- методом обрезки торцов стропил под углом (верхние торцы бруса обрезаются для получения вертикального стыка, для обеспечения прочности узла используют крепёжные пластинки либо древесные накладки)
Для обеспечения дополнительной жёсткости, на расстоянии от верха стропил приблизительно в 1/4 от общей высоты конструкции, крепятся горизонтальные затяжки сечением 100х50 мм.
С процессом возведения стропильной системы двухскатной крыши, сможете ознакомиться тут.

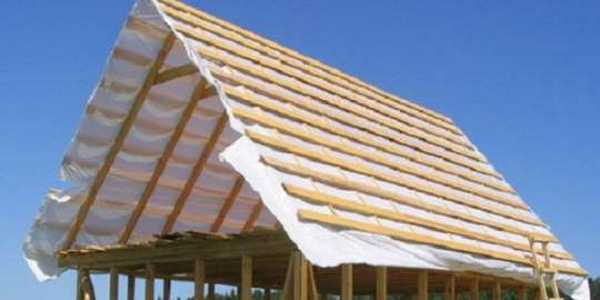

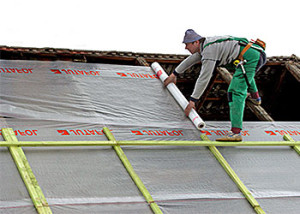

Установка водоизоляционной плёнки
Делается вдоль крыши конкретно на стропила при помощи маленьких гвоздиков либо строительного степлера. Работы начинают от низа стропил так, дабы верхнее полотно перекрывало нижнее на 5-10 см. Плёнка при всем этом должна провисать, но менее чем на 2 см. На оканчивающем шаге этих работ поверх плёнки на стропила прибиваются контррейки сечением 25х50 мм.

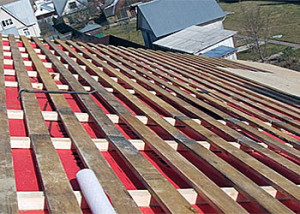

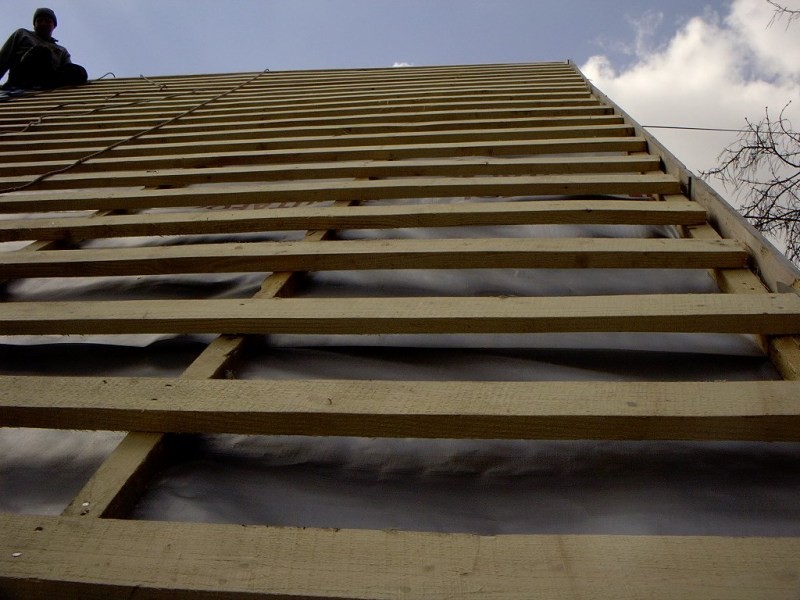

Устройство обрешётки
Обрешётка служит для крепления частей кровли к конструкции крыши. Обычно для её выполнения применяют доски сечением 100х25 мм. и длиной, достаточной для перекрытия 2-ух шагов стропильных ног. Крепление к стропилам делается при помощи гвоздиков длиной более 100 мм. Стык досок обрешётки должен приходиться на опорах и расстояние между их торцами не должно превосходить 5 мм. Доски, формирующие конёк (верх стропильной системы), должны находиться очень близко друг к другу. Тип обрешётки выбирается исходя от вида настилаемой кровли. Для мягеньких, черепичных и рулонных кровель нужна делать сплошной настил. Время от времени нужна устройство двухслойного настила, в данном случае 1-ый слой досок размещается параллельно коньку, 2-ой – перпендикулярно, вдоль ската крыши. Для шиферных и железных кровель полностью подойдёт обрешётка с шагом досок, соразмерным с габаритами применяемого материала.

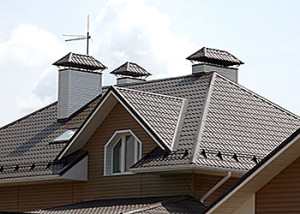

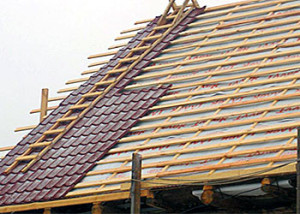

Установка кровли
Зависимо от избранного материала кровли применяется и соответственный ей способ монтажа. Кровли из шифера, ондулина и гибкой битумной черепицы начинают с низа крыши, обеспечивая достаточный нахлёст вышележащего ряда на нижележащий. Шифер и ондулин укрепляют к обрешётке кровельными гвоздями, битумную черепицу – покрытыми цинком гвоздями с широкой шляпкой. Железную черепицу укладывают следующим способом: 1-ый лист сглаживают по торцу крыши и карнизу, 2-ой – выше первого, 3-ий – с боковой стороны, четвёртый – выше второго. Укрепляют листы металлочерепицы покрытыми цинком шурупами. Глиняную черепицу укрепляют снизу ввысь рядами справа влево. За ранее весь материал раскладывают на обрешётке умеренно, стопками по 5-6 плиток. Крепление к обрешётке делают покрытыми цинком саморезами.

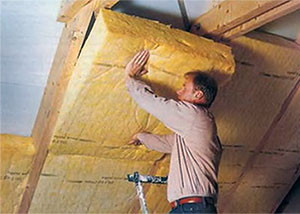

Укладка термоизоляции
Делается изнутри крыши в место между стропилами. Теплоизолятор нарезается в нужный размер так, дабы ширина листа была на 20-30 мм. больше межстропильного расстояния. Это обеспечит фиксацию материала «враспор», для распрямления материала после заталкивания между стропилами нужно надавить на середину листа. Поверх слоя теплоизолятора при помощи строительного степлера крепится пароизоляционная плёнка. Крепление плёнки нужно создавать с нахлёстом в 5-7 см.
Подробнее изучить процесс утепления крыши личного дома сможете здесь.
На этом установка крыши можно считать законченным. При приложении подабающих усилий и обязательном выполнении данной пошаговой аннотации крыша своими руками по качеству может быть построена никак не ужаснее, чем специалистами.
Крыша дома своими руками — обычная аннотация по постройке и 150 фото главных шагов работ
Строительство крыши – работа, относящаяся к категории сложных строй процессов. Провести её без помощи других, не владея предварительной базой, нереально. Но, многие люди стремятся освоить это дело. И в особенности те, кто обладает личными загородными участками, с установленными на них домами.

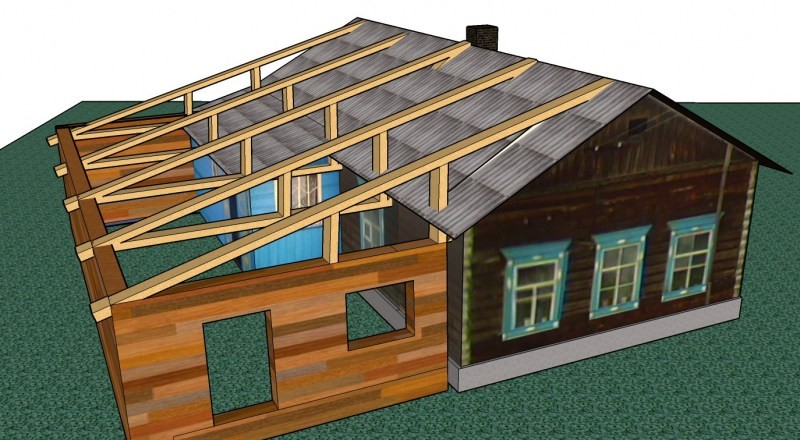

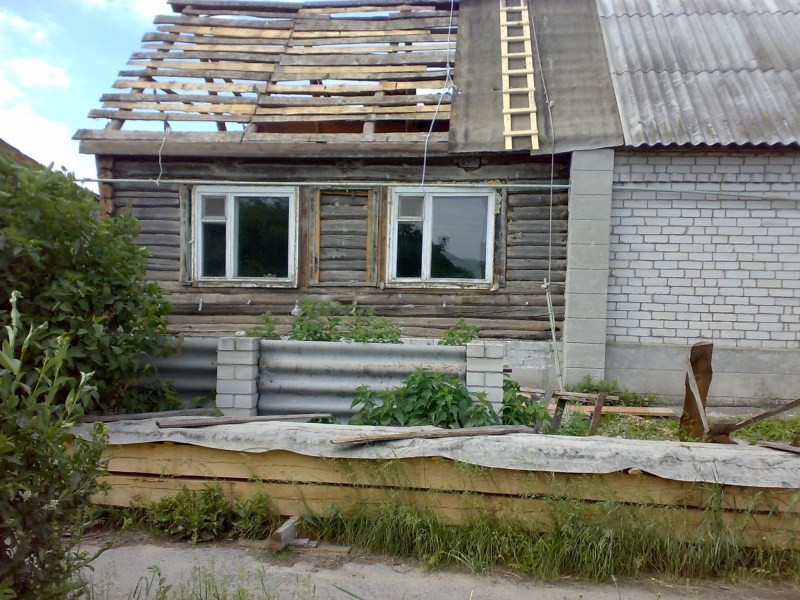

Идея отремонтировать, выполнить новейшую крышу, вполне разобрав предшествующую и пользоваться своими силами, часто идёт в голову обладателям дачных домов.
Но, если демонтаж, относительно, не представляет собой особенной трудности, то последующие работы, от возведения каркаса и до укладки верхнего водоизоляционного слоя, могут вызвать много вопросов.
Трудности появляются на шаге выбора формы конфигурации конструкции. Если предстоит ремонт имеющегося покрытия либо устройство маленького участка крыши прилегающей части дома, предстоящие работы не вызывают огромного беспокойства по поводу того, что что-то пойдёт не так.
В остальном же когда речь входит о полном комплексе работ, обхватывающем всю верхнюю площадь сооружения, вопрос как верно выполнить крышу дома своими руками сходу обнаруживает ряд заморочек, большая часть из которых связано с отсутствием опыта в схожем деле.
Ужасы резвее всего уходят на задний план, когда перед очами появляются числа издержек на проф мастеров, их услуги и предоставляемые материалы, которые профильные компании время от времени предоставляют строго без помощи других, игнорируя инициативы заказчиков заняться этим лично. В данном случае желание приобрести соответственный опыт пересиливает мысли о необходимости пригласить профессиональную бригаду.
Ещё больший энтузиазм просыпается во время просмотра фото крыш дома. Своими руками можно выполнить любые работы, и цветные приятные пособия, также подробные видео уроки подтверждают это. Главное, знать с чего начать.
Главные виды крыш
Начинают строительство с определения типа крыши. Верхние конструкции дачного дома имеют несколько хороших друг от друга форм. Простой вид – односкатное покрытие выбирают изредка, только при строительстве пристроек.
Для формирования прекрасного вида предпочтение отдают следующим формам:
Двускатная. Её плюсом является маленький вес, возникновение в итоге огромного чердачного помещения, которое можно обустроить под мансарду. Такая конструкция ординарна, гармонична и более презентабельна для многих.

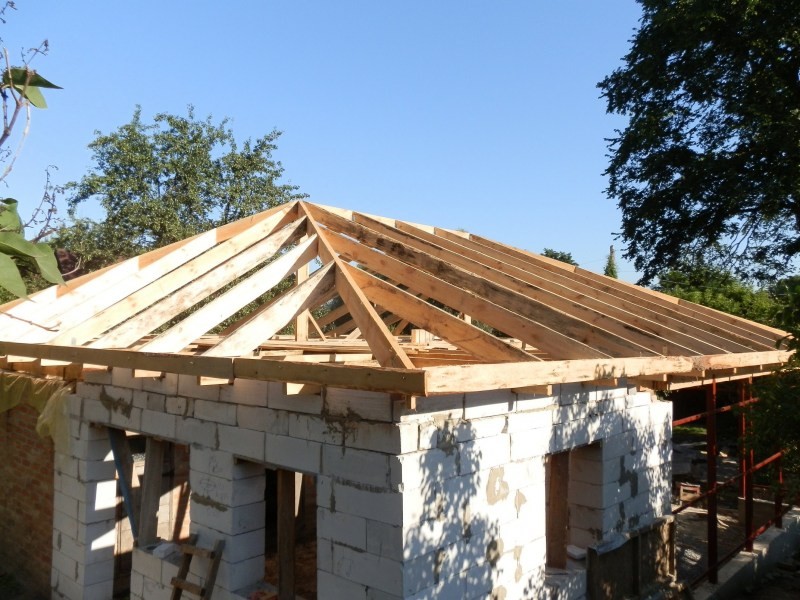

Четырехскатная. Эта конструкция наименее популярна, так как её строительство содержит много сложностей. Без серьёзных способностей, сконструировать такую крышу тяжело. Если есть идея выстроить конкретно такую конструкцию, в распоряжении должна быть подробная аннотация: как выполнить крышу.
Плюсами этого кровельного типа является эстетичность, возможность устроить широкую мансарду, четырехстороннее прогревание. В недочеты заходит завышенный вес и сложность работ.

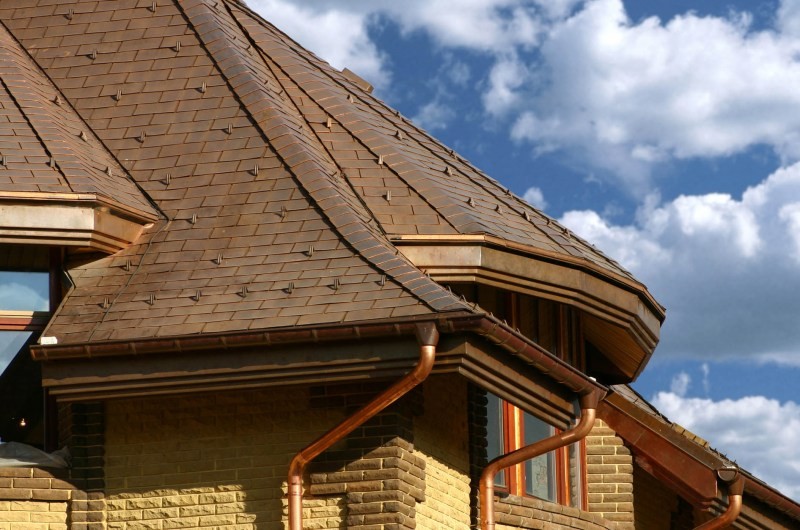

Комбинированная. Такая кровля смотрится очень оригинально. Так же как и предшествующий тип, она имеет свои трудности при постройке.
Но для желающих получить прекрасную разноуровневую крышу, все трудности преодолимы. В конечном итоге выходит крыша, которая гармонически смотрится на фоне любого выступающего участка дома.
Решение вопроса с проектированием
Избрать вариант конструкции можно, не прибегая к помощи профессионалов. Но проект в состоянии сделать только проф проектировщик. Выполнить чертежи крыши своими руками, мысль неразумная.
В этом случае не стоит жалеть о средствах и идеальнее всего выполнить личный заказ в проектную фирму. Там, на основании выяснения всех нужных запросов, включающих: конфигурацию, объём, отдельные характеристики, составные части и дополнительные детали, составят подробные чертежи крыши.
Главные работы
Этапы строительства крыши дома предугадывают её строительство по определённой технологии. Распределяя строительство на главные составные части конструкции, получают следующее:
- крепление фундаментной части – мауэрлата. На него приходится давление главных нагрузок. В качестве материала служат древесные балки сечением 15х15 см.
- устройство каркаса. Под этим предполагается прикрепление к мауэрлату стропил. Лучший размер балок принимается сечением 7х15 см.
- проведение работ по усилению кровли. Дабы уменьшить воздействие распорной нагрузки на мауэрлат и обрести высшую крепкость кровли, проводят скрепление стропильных ног дополнительными опорами.
- устройство древесной обрешётки. Она нужна для сотворения сплошного перекрытия крыши.
Основными материалами при строительстве будут древесные доски и брус. Крепление проводится гвоздями.
Когда древесный каркас будет стопроцентно готов, приступают к предстоящим работам. В их список заходит установка утепления, пароизоляция, устройство водоизоляционных слоёв и укладка верхнего покрытия. В данном качестве нередко применяют черепицу либо профильный лист.
Кроме перечисленных выше работ непременно необходимо держать в голове о проведении вентиляции, монтаже карниза, внутренних ендов, труб, лотков для спуска воды. Не считая этого должны быть смонтированы капельники и подкладочный слой по бокам крыши для защиты от проникания воды.
Как выполнить двухскатную крышу: пошаговая аннотация в фото и видео
При строительстве личных домов крышу в большинстве случаев делают двускатной. На это есть предпосылки. 1-ая — она надежна. Отлично совладевает с ветровыми и снеговыми нагрузками. 2-ая — она совместима с хоть каким кровельным покрытием. 3-я — относительно дешево. 4-ая — легкая конструкция, которую тяжело попортить. 5-ая — она презентабельно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия особых познаний, определяет ее популярность.

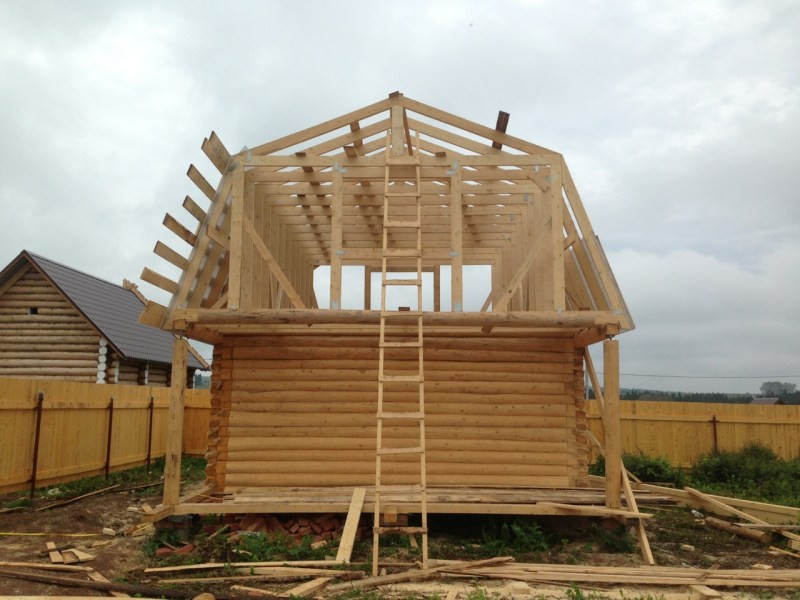

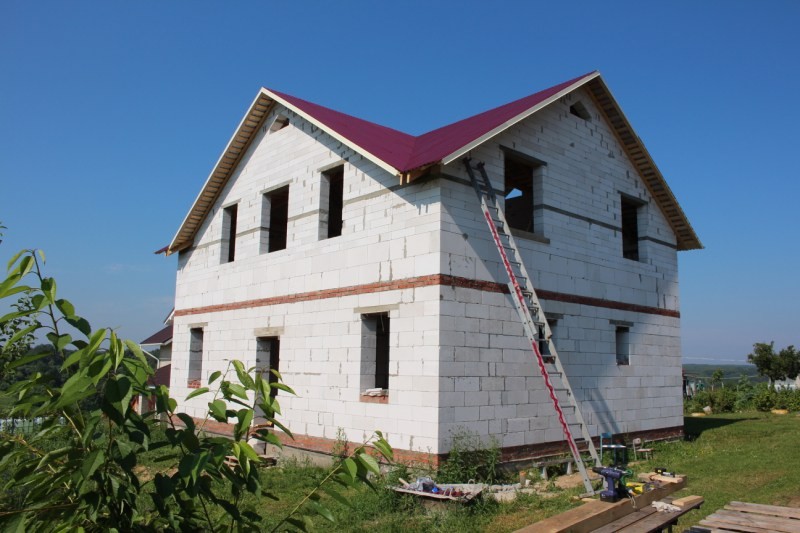

Собранная двухскатная крыша своими руками готова под установка кровельного покрытия
Пошаговый установка двухскатной крыши
Как вы лицезрели выше, стропильных систем сильно много. Соответственно при сборке каждой есть свои особенности, но в общем порядок однообразный. Нужно сказать об общем шаге: подготовительная сушка и обработка древесной породы. Этот шаг обязателен, если вы брали свежайшие пиломатериалы, а не сушеные.
Внедрение при строительстве крыши сырой древесной породы естественной влажности приведет к дилеммам: балки погнет, они усохнут, поменяется геометрия. Все это приведет к появлению точек напряжения и при мельчайших признаках перегрузки (много снега, сильный ветер либо дождик) начнутся нехорошие процессы. Их устранение — сложное и дорогостоящее мероприятие. Поэтому либо покупайте сухую древесную породу (менее 20%, в эталоне камерной сушки 8-12%), либо купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для понижения горючести) и только после чего используйте в монтаже стропильной системы.

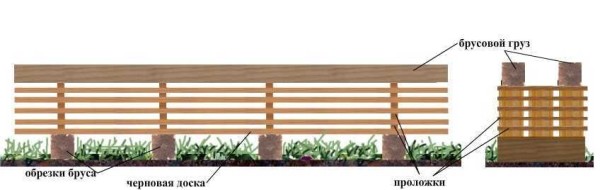

Пиломатериалы сушить необходимо в вентилируемых штабелях. Для этого их прокладывают маленькими отрезками досок. Их кладут в метре от краев и дальше через метр. Под нижний устанавливают непременно проложки
Об главных шагах сборки, о том, как выполнить двухскатную крышу своими руками поведаем в этом разделе.
Мауэрлат
Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, поэтому до монтажа кропотливо проверяется горизонтальность стенки, к которой он крепится, по мере надобности она выравнивается цементным веществом. Продолжить работы можно после того, как раствор наберет 50% прочности.
Зависимо от системы — это брус сечением от 150*150 мм либо доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стенки. Если дом древесный, его роль делает верхний венец. Если стенки сложены из легких строй блоков — пенбетона либо газобетона и других — их жесткости недостаточно для того, дабы перераспределять нагрузку. В данном случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку либо шпильки. На них позже насаживается брус либо доска.

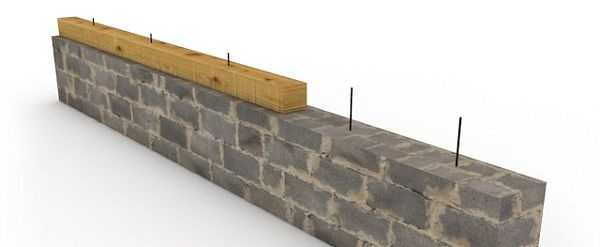

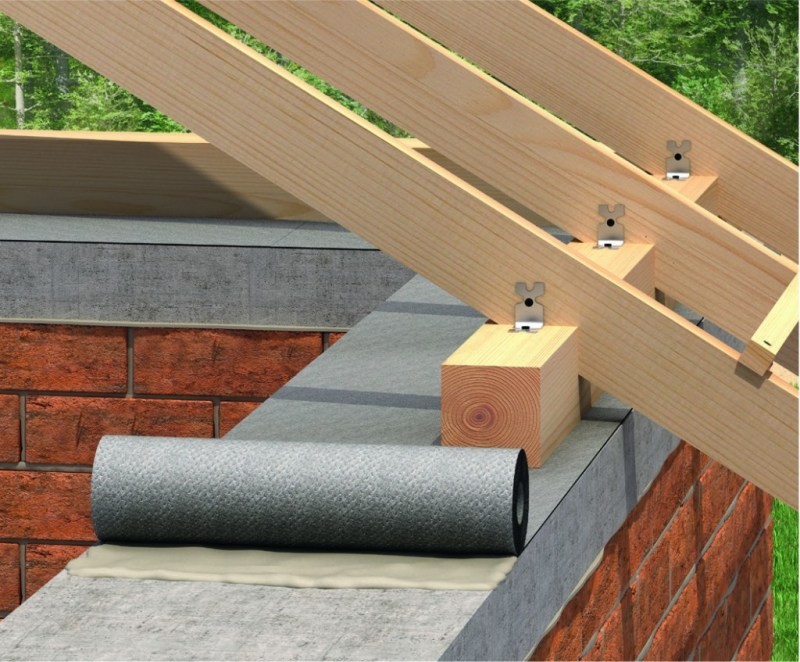

Крепление мауэрлата на шпильки
Методов связки стенок и мауэрлата несколько:
- В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока огромного поперечника (два конца торчат ввысь). В доске потом делают в нужных местах отверстия, в которые продевается проволока. Она позже скручивается и загибается.
- В стенке замуровываются шпильки более 12 мм поперечником. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
- Выровняв брус либо доску по внешнему либо внутреннему краю стенки, берут сверло поперечником 12 мм делают отверстия под анкерные болты. Их (такого же поперечника 12 мм) забивают по самую шляпку, позже затягивают ключом.
Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стенку (пояс) под мауэрлат непременно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид либо гидроизол, можно промазать битумной мастикой.
Установка стропил
Видов стропильных систем двускатной крыши насчитывается не один десяток. Сначала для вас необходимо избрать как будет смотреться ваша. Дальше, для того дабы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других схожих деталей. Для этого может пригодится собрать первую форму на крыше, а позже по готовой выполнить шаблоны.

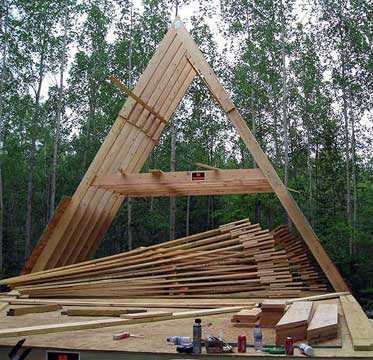

Собирают готовые фермы и позже поднимают на крышу
Порядок сборки находится в зависимости от типа стропильной системы. Если стропила наслонные, их устанавливают равномерно, собирая из частей прямо на крыше. В данном случае комфортно, если настелены балки перекрытия потолка и по способности, предварительный настил чердака либо мансарды.

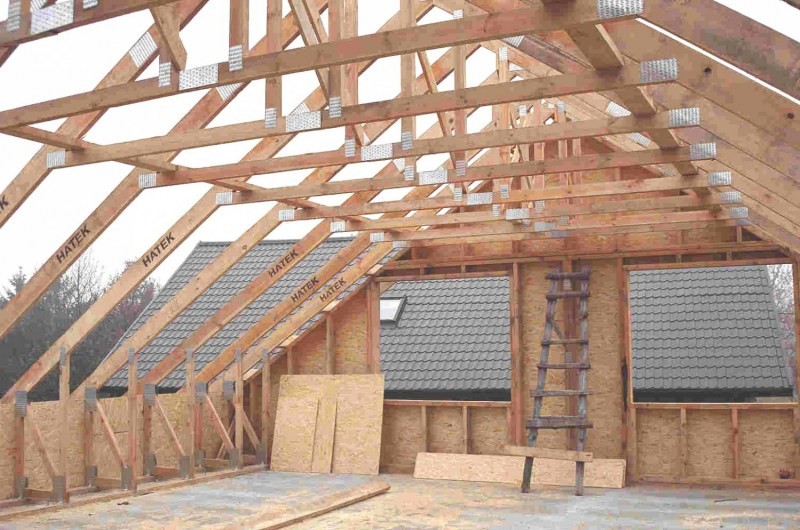

В системах с висящими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сходу требуемое количество ферм. Потом их поднимают на крышу, там выставляют вертикально и укрепляют к мауэрлату.
С одной стороны это комфортно — на земле работать проще, при высочайшей скорости сборки точность высочайшая: одна ферма не много чем отличается от другой, что упрощает функцию. Но подымать готовые фермы бывает трудно, в особенности для огромных построек. Дабы это было выполнить легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а 2-ой торчит малость над стенкой. Фермы подносят поближе к этому «подъемнику», по одной устанавливают понизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки либо крана это более применимы метод.
Сборка стропил просит определенных познаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.
Порядок сборки стропильной системы
- Выставляются последние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут пригодится также временное крепление, прибитое к стенке дома: приколачивают доску, которая торчит над стенками. По ней можно ровнять первую ферму (если естественно, стенка ровненькая). Подбитая с другой стороны временными распорками она уже никуда не денется.
Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.
Сам процесс установки стропил вызывает довольно вопросов, но методов много и обо всех поведать нереально. Какой-то из них смотрите в видео. Система большая и подымалась на крышу частями, а там уже собиралась в единую конструкцию. Для огромных домов это комфортно.
Особенности монтажа стропильной системы древесного дома
Отличие древесных домов заключается в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Потому крепления делают плавающими. Есть особые скользящие крепления, которыми в данном случае укрепляют стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).
Метод крепления стропильной системы деревчнного дома

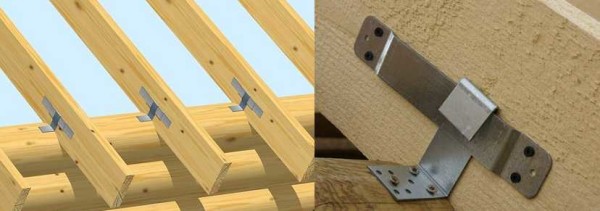

Дабы стропило свободно двигались при усадке, длинноватую его часть укрепляют строго параллельно его краю, о опрору располагают строго перпендикулярно. По мере надобности под нее вырезается площадка. Размечают крепление так, дабы крюк оказался в последнем нижнем положении либо около него. Укрепляют на особые шурупы, которые идут в комплекте (обыденные не подходят). Если установка делается на бревно, дабы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.
Таковой крепеж продают на любом строительном рынке, именуется он «скользячка». Как укреплять скользячку к брусу смотрите в видео.
Видео по сборке и установке стропильной системы двускатных крыш
Строится двухскатная крыша своими руками тяжело: сильно много тонкостей и аспектов, есть различные методы крепления, наращивания. Обрисовывать словами их дело непризнательное. Это тот случай, когда лучше узреть. Ниже для вас предлагаем выборку видео, которые для вас могут быть полезны.
Видео-отчет о том, как изготовлена двухскатная крыша
Рассказ обладателя дома об шагах строительства. Есть достойные внимания аспекты технического направления, которые могут быть полезны.
Два типа соединения стропил: жесткое и скользящее
Видео о 2-ух более проблемных типах соединений.
Как найти угол наклона стропил
Полный видео-отчет о сборке стропильной системы
Этот кинофильм занимает чуток наименее часа, но известие процесс продемонстрирован от начала и до конца со обилием подробностей. Крышу ставят на каркасный дом, но при установке на строения другого типа (не считая древесных домов) различия нет.
