Крепление кабеля можно выполнить многими методами, но мы разглядим более пользующиеся популярностью и человечные.
Метод крепления находится в зависимости от того, в каком помещении мы крепим, и последующих критерий применения помещения.
Стоит также учитывать вид материалов из которого выполнены стенки. В том числе, для различных типов кабелей есть свои крепежные элементы, они предполагают учет типа определенных проводниковых групп, набор характеристик (с коробом либо без, много либо одножильные, с изоляцией и остальные).
Методики крепления зависимо от материалов конструкции
Закрепить проводку можно на хоть какой поверхности, главное, найти тип материалов, посреди которых выделим следующие:
Плотные
Пример крепления в плотном материале.
Пример крепления в плотном материале.
Сюда отнесем дерево и его производные, также гипс. Для крепления обычно применяют гвозди либо шурупы. Стоит сказать, что гвозди применяются больше как временное решение. Такое крепление подвижно и не предполагает последующую эксплуатации, в особенности в действии механических нагрузок, потому к надежным крепления гвозди не относятся. С шурупами дела обстоят лучше. Дабы закрепить шуруп и сохранить неуязвимый вид материала, в который происходит крепление, рекомендуется за ранее делать маленькие отверстия с помощью сверла наименьшего поперечника.
Мягенькие материалы
Пример крепления в мягеньком материале.
Пример крепления в мягеньком материале.
К мягеньким отнесем пористые конструкции (газо-, пенобетон). Сюда же отнесем и гипсокартон, пластик либо ДВП. Такие материалы устойчивы к деформации и могут выдерживать маленькие нагрузки. Дабы конструкция осталась целой, необходимо подобрать правильное крепление. Крепеж должен быть с расширенной торцевой и средней частью, подходят например – дюбели.
Твердые материалы
Пример крепления в жестком материале.
Пример крепления в жестком материале.
Сюда отнесем конструкции из бетона и кирпича. Сначала крепятся дюбели, и после, держатели на винтах (стяжки, хомуты, скобы и остальные). Отверстие под дюбель делается согласно поперечнику самого дюбеля, но зависимо от его вида, вероятен допуск +- 1 мм.
Внедрение кабель-каналов, гофр и труб
Кабель скрывается в соответственном коробе. Бывают закрытые и открытые конструкции, используются для открытого монтажа. Видов довольно много, поглядеть все можно тут.
Кабель-каналы
По материалам более частая реализация:
- Сталь (покрытыя цинком);
- Пластик;
- Алюминий.
По виду может быть прямоугольным, или иметь поверхность с радиусом. Таковой вид устанавливают по стене, заместо применения плинтуса либо прямо на поверхности пола.
Стоит выделить 2 типа кабель-каналов:
Парапетный кабель-канал
Парапетный кабель-канал
Магистральный кабель-канал
Магистральный кабель-канал
Магистральные кабель-каналы нужны для протяжки кабельных групп на огромные расстояния. Короб имеет больший размер и завышенную крепкость относительно парапетных.
Парапетные кабель-каналы монтируют в рабочих и офисных зданиях. Их цель – защитить от эксплуатационных повреждений. Их форма более плоская, соответственно их пореже задевают и деформируют.
Установка кабель-каналов осуществляется на дюбельный крепеж, шурупы либо водянистые гвозди.
Установка кабелей в гофре
Установка кабеля в гофре
Установка кабеля в гофре
Кабель скрывается в гофре, обычно выполненной из ПВХ. Применяется как для открытого, так и для укрытого монтажа.
Установка кабеля в трубе
Установка кабеля в железной трубе
Установка кабеля в железной трубе
В главном, таковой метод укладки применяется в промышленных помещениях, также при укладке кабелей в почве. Обеспечивает защиту от сгибов, физического воздействия и воздействия окружающей среды.
Установка открытых кабелей
Открытый установка
Открытый установка
Проводка в этом случае остается открытой. Крепление происходит фиксацией шагами. Таковой метод крепления обеспечиваете более легкую эксплуатацию и сервис. Например, если кабель поместить в штробу, то по мере надобности замены либо выхода из строя, нужно будет портить существующую конструкцию, что обходится дороже, чем внедрение открытых методов монтажа.
Виды креплений:
Крепление с помощью клипс
Клипса для крепления.
Клипса для крепления.
Крепеж для монтажа открытого типа. Стремительно крепится. Более нередко применяется для крепления конкретно к стенкам. Имеет вид дуги, устанавливается на гвозди либо шурупы. Выполняются в пластике и металле. На дуге имеются особые отверстия для крепежа. Отлично подходят для эстетичного монтажа пучков кабелей. Можно приобрести тут.
Дюбель-стяжка
Сначала в стенку устанавливается дюбель, который обеспечен застежкой на ленте. У такового крепления есть недочет – несущественная фиксация конструкции.

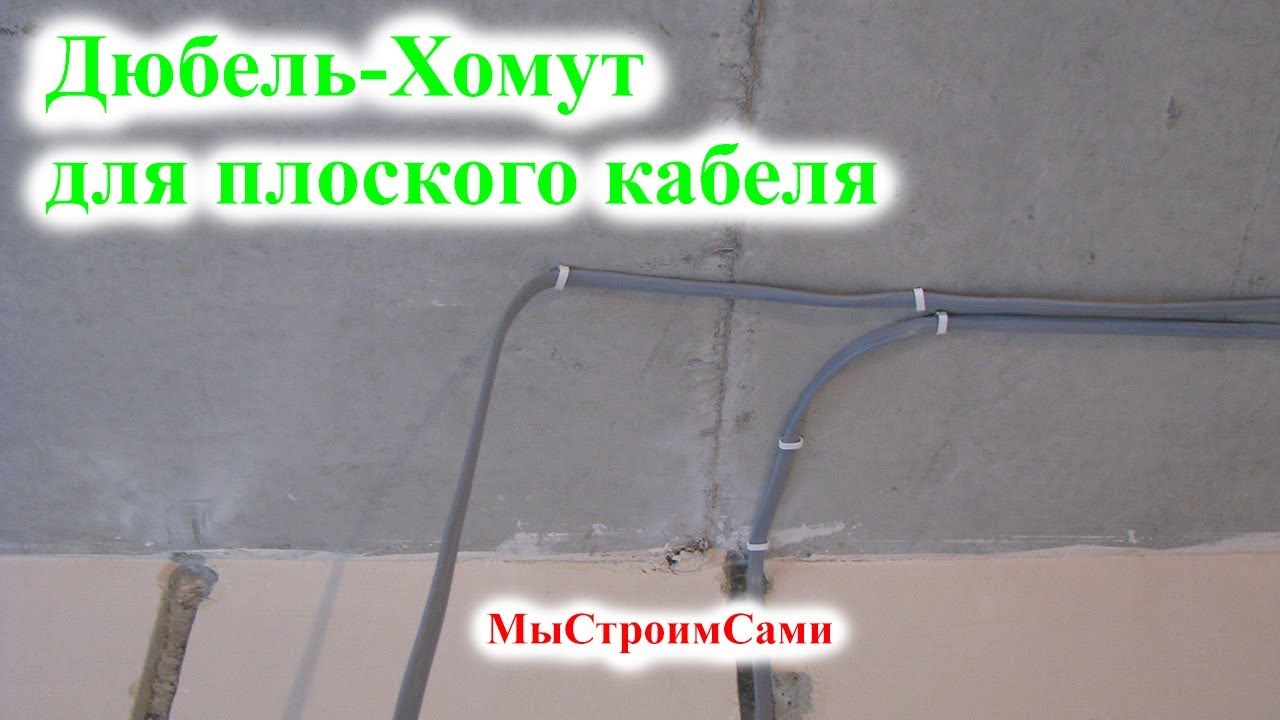

Дюбель-хомут
Дюбель-хомут имеет особые насечки. Кабель привязывают, после этого укрепляют конкретно к стенке, поместив дюбель в заблаговременно изготовленное монтажное отверстие. Удержание очень крепкое, насечки накрепко задерживают хомут и не дают ему выскальзывать.
Железная скоба
Железная скоба.
Железная скоба.
Скоба может иметь одно либо несколько ушек. Фиксируются скобы на гвозди либо шурупы. Крепеж нужен для крепления кабеля в рукав из металла. Соответственно поперечник скоб выбирается под поперечник железного рукава.
База дюбельного типа
База дюбельного-типа.
База дюбельного-типа.
Смотрится как скрещенный шуруп и дюбель, но у него есть отверстие под стяжку. Крепление происходит следующим образом: делается отверстие, дюбель углубляется не стопроцентно, а до головки, которая будет на поверхности, так как нужно место для вставки ленты-стяжки в особое отверстие дюбеля.
Изоляторы
На них крепится кабель в домах из дерева. Изолятор устанавливается в стенку (смотрится как бочонок из керамики, с отверстием под крепеж). И после, между крепежом устанавливается скрученный кабель.
Стяжка с площадкой
Стяжка с площадкой
Стяжка с площадкой
Идентичен по виду с дюбель-стяжкой. Принципиальное отличие – наличие специальной площадки поверх дюбеля, она позволяет крепко зафиксировать элемент в стенке.
Строительная смесь
Консистенцией, которая состоит из гипси, асбеста либо штукатурки, укрепляют кабель в заблаговременно проделанной штробе.
Вывод:
Методов крепления и прокладки довольно много, но в современных проектах почаще применяются крепления при помощи кабель-каналов. Данный метод очень комфортен для последующей эксплуатации, неопасен, защищает провода от повреждений и наружных воздействий, и вприбавок смотрится эстетично.
На этом все, ставьте лайки, пишите комменты если для вас нужна помощь в подборе, или вы являетесь профессионалом и желали бы увидеть другие особенности выбора.
