Красный черный где плюс где минус

Плюс представляет собой штекер, а контакт разъема минуса – форму гнезда. Главные свойства батареи 9 Вольт это: Высота 48,5 мм. Ширина 26,5 мм.

Сколько ампер в одной кроне?

Батарея типа «Крона» имеет ёмкость (по паспорту) 0,5 А·ч. Есть батареи данного форм-фактора. При рабочем расчётном напряжении в 8,4 В, свежезаряженными они могут куцее время давать 11,5 В и выше, что обосновано особенностями составляющих их Ni-MH аккумуляторных частей.

Что такое плюс и минус в батарейке?

У плоских пилюль плюс всегда находится на поверхности большей площади. … При помощи цифрового вольтметра можно установить правильную полярность, если красный щуп будут подключён к минусу батарейки, а отрицательный к плюсу, то на экране перед цифрой, которая обозначает напряжение, появится минус.

Как выяснить где плюс на батарейке?

Так же вокруг положительного контакта аккума, просматриваются мелкие отверстия. Отрицательный полюс так же тонкий, как в батарейке. В общем, если видите отверстия вокруг полюса — он 100% положительный, плюс, (+).

Читайте также На чем пишут роботов для Телеграм?

Сколько ампер в кроне 9 вольт?

Сколько ампер в Кроне 9V и какова ее мощность

Сила тока в цепи, присоединенной к 9-вольтовой батарейке типа Крона, находится в зависимости от технических черт элемента питания и сопротивления нагрузки. При подключении сопротивления 3 Ом сила тока в цепи составит 3 А, а мощность достигнет 27 Вт.

Какой ток может обеспечить крона?

Литиевый аккумулятор Крона состоит из 2-ух частей с напряжением 3.7 Вольт, потому после полного заряда акб имеет напряжение 8.4 Вольт, а номинальное — 7.4 Вольта. Наибольший рабочий ток, допустимый для Кроны 9В, находится в зависимости от её хим типа.

Сколько ампер должно быть в батарейке?

Стандартная пальчиковая батарейка типа АА имеет заряд 1,5 вольта. Этот тип батарейки может выдавать ток до полутора (1,5) ампер.

Можно ли заряжать крону на 9 вольт?

Крона представляет собой совокупа 6 последовательно соединенных батареек по 1,5 Вольт. В общей трудности, цепочка дает 9 Вольт. … Необходимо отметить, что подключение в неверной полярности фактически нереально. Плюс представляет собой штекер, а контакт разъема минуса – форму гнезда.

Как выяснить работает ли батарейка крона?

Исправность батарейки кроны довольно просто проверяется тестером. Для этого просто подсоедините провода измеряющего устройства к контактам батареи и поглядите на экран устройства. Как можно увидеть на корпусе ее напряжение должно быть 9 вольт. Но устройство указывает 8,82 v.

Какого цвета плюс и минус на аккуме?

«Плюсовой» провод зарядного устройства, который имеет обычно красный цвет, подключается к положительной клемме аккума, а «минусовый», черный провод, соответственно, к отрицательной клемме аккума.

Какая разница в полярности аккума?

У аккумуляторной батареи прямой полярности слева находится “плюс”, а справа “минус”. Оборотная полярность аккумуляторной батареи имеет обратное размещение выводов для подключения клемм. Другими словами, слева находится “минус”, а справа “плюс”. Таковой тип батарей именуют “европейским”.

Читайте также Почему 1 наушник не стал работать?

Что будет если поставить аккумулятор с другой полярностью?

Что будет, если спутать полярность

При успешном финале вы только увидите искры и услышите электрические щелчки. Если сходу не разъединит контакты, провода начнут расплавляться и дымить.

Где плюс и минус у 18650?

Как верно найти полярность на АКБ 18650

Плюсовой контакт имеет несколько маленьких отверстий (3–4 штуки), он немного выступает вперед. Минусовой контакт имеет совсем плоскую поверхность. Литий-ионные батареи типоразмера 18650 чуть ли не опередили по популярности обыденные пальчиковые батарейки.

Где плюс и минус у провода?

Черный цвет у провода, подключаемого к массе либо общему «минусу» питания, красный провод – «плюс» питания, подключается к замку зажигания, желтоватый провод тоже относится к «плюсу» питания, только подключается к аккуму. В любом случае провод с предохранителем является «силовым плюсом» питания.

Как найти плюс и минус на аккуме телефона?

Хоть какой аккумулятор от телефона имеет 3 контакта. Плюс и минус отмечены на корпусе аккума. Как правило это два последних контакта.

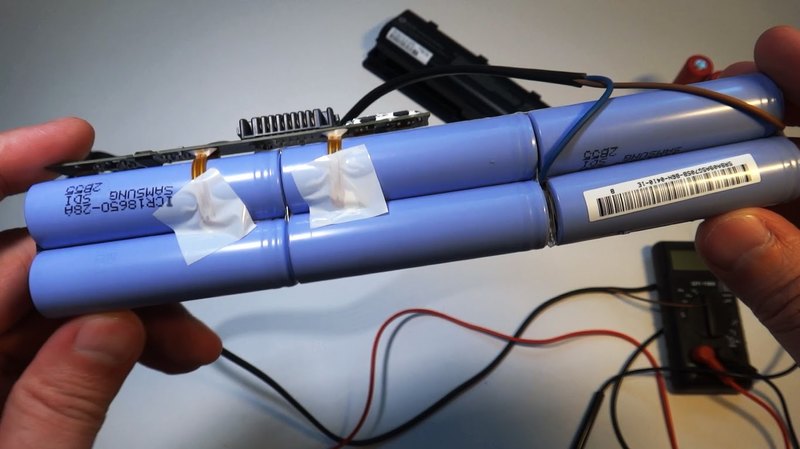

Как найти, где плюс и минус у аккума 18650 Li-Ion

Литий-ионные батареи типоразмера 18650 чуть ли не опередили по популярности обыденные пальчиковые батарейки. От них питаются самые различные устройства, от электронных сигарет до электромобилей. Они более небезопасны: если некорректно установить литиевый источник питания в устройство, он может подорваться. Потому следует знать, где плюс и минус у 18650, какими методами можно отыскать полюса.

Методы определения полярности

Так как снаружи батареи 18650 очень похожи на гальванические элементы типа АА и подобные им, найти полярность источника питания можно так же, как в случае с пальчиковой батарейкой. Существует два главных метода нахождения плюса и минуса: методом наружного осмотра элемента либо с помощью любого инструмента, которым можно измерить напряжение на полюсах.

По внешнему облику аккума

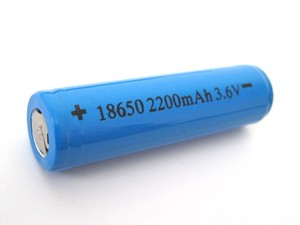

Самый обычный метод определения полярности 18650 — исследование маркировки, нанесенной на корпус изделия. На наклейке можно узреть всю нужную информацию, посреди которой:

• типоразмер аккума;
• название компании-производителя;
• емкость в мА·ч;
• номинальное напряжение.

На высококачественных элементах в неотклонимом порядке указывается полярность — «плюс» на одном конце и «минус» на другом. Если подозрений в неверной маркировке нет, можно смело ориентироваться на эти значки. Но нерадивые компании могут не наносить метки полярности на свои изделия. Также вероятен допуск к продаже бракованных изделий — аккумов, на корпусах которых наклейка наклеена не той стороной, из-за чего знаки полюсов изменяются местами.

Если был приобретен источник питания от неведомого производителя, стоит дополнительно оглядеть конкретно его контактные площадки. В эталоне следует делать это всегда — это обеспечит наивысшую безопасность эксплуатации аккумов 18650.

Как и у солевых либо щелочных батареек, контакты литий-ионных аккумов отличаются формой: отрицательный вывод — тонкий, «плюс» же имеет неровность. Не считая того, литиевые батарейки, обычно, имеют несколько отверстий на положительном полюсе. Они необходимы для выпуска газа, образующегося при нагреве источника питания. Благодаря таковой конструкции найти полярность можно не только лишь методом осмотра, но и на ощупь.

Советуем: Свойства и особенности литиевой аккумуляторной батареи (Li ion)

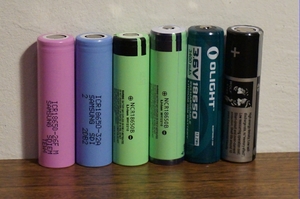

Время от времени можно повстречать подобные батареи, отличающиеся от стандартных линейными размерами. Связано это с тем, что некоторые источники питания оснащаются защитной микросхемой, контролирующей процесс заряда и разряда элемента. Устанавливается она обычно на положительной контактной площадке. Форма полюса при всем этом не изменяется — на нем так же имеется маленькая неровность.

С помощью измерительного инструмента

При использовании высококачественных аккумов от испытанных производителей колебаться в корректности маркировки приходится изредка. Но полностью уверенным в безопасности применения гальванического элемента можно быть только после его проверки измерительным инвентарем.

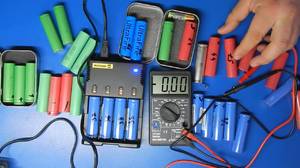

Хотя существует несколько устройств для проверки аккумов, более комфортен в использовании обыденный мультиметр. Дабы найти полюса 18650 с его помощью, необходимо выполнить следующие шаги:

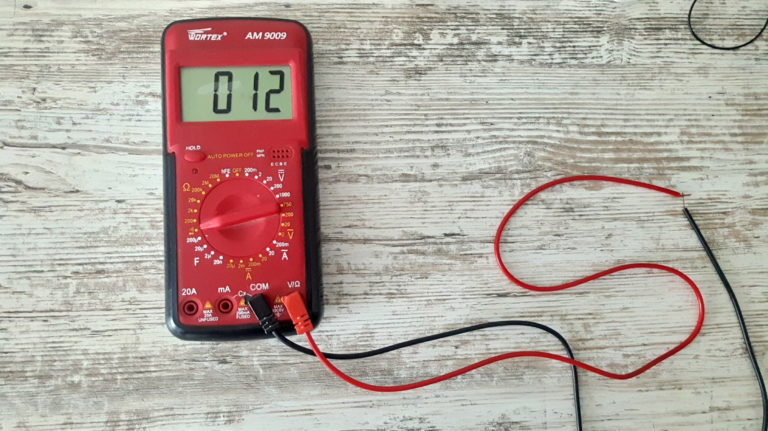

1. Подключить красный и черный провода к разъемам на приборе.
2. Выставить ручку мультиметра в режим измерения низкого напряжения.
3. Приложить щупы к торцам аккума. Так как полюса неопознаны, нет различия какой щуп к какому контакту прикладывать. В случае ошибки не будет никакого вреда ни для батарейки, ни для инструмента.
4. Поглядеть на индикатор. Если на нем будут положительные показания, означает, полюса определены правильно (в данном случае красный щуп будет указывать на «плюс», а черный — на «минус»). В ином случае вольтаж будет отрицательным.

Мультиметр будет полезен и при решении других задач. Прежде всего стоит направить внимание на показания при измерении напряжения: верно функционирующий аккумулятор должен демонстрировать 4,2 В в заряженном состоянии и 3,7 В — в разряженном.

Если вольтаж падает ниже, батарею следует срочно зарядить во избежание уменьшения ее емкости.

Последствия неверного применения батарейки

Дабы на сто процентов понять, как принципиально уметь определять, где минус и плюс у аккума 18650, необходимо осознать, что произойдет, если спутать полярность. Главное последствие ошибки — куцее замыкание, при котором появляется цепь, состоящая только из источника питания, снутри него начинается движение электрического тока, который никуда не уходит. Дальше происходит следующее:

1. Аккумулятор начинает греться. Скорость нагрева находится в зависимости от многих причин, прежде всего от напряжения элемента. Тем самым процесс воспринимает более быстрый и разрушительный нрав, чем в случае с солевыми батарейками.
2. Давление в электролите вырастает.
3. Клапан на положительном полюсе выпускает лишнее давление. При всем этом начинает вытекать раскаленный электролит.
4. На воздухе быстроту реакции увеличивается. Начинается разрушение корпуса изделия.
5. Может быть возгорание лития.

Советуем: Какой аккумулятор лучше: Li-polymer либо Li-Ion

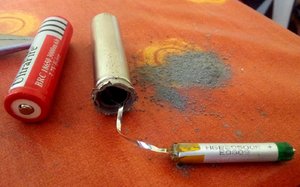

Если некорректно найти, где плюс у аккума 18650, сделанного с нарушением технологии, последствия могут быть еще серьезнее. Защитный клапан может не сработать — в таком случае давление снутри корпуса будет скапливаться, из-за чего произойдет взрыв. Не очень мощнейший, но выплеснувшаяся при всем этом жгучая кислота приведет к хим и тепловым ожогам, если попадет на кожу, также может вызвать пожар. Ожоги могут быть очень томными, если электролит продолжит кипеть на воздухе.

Принципиально учесть, что взрывается аккумулятор далековато не сходу, потому не следует паниковать. Пока он не нагрелся, его можно расслабленно извлечь из устройства, потом необходимо дать изделию остыть, после этого утилизировать. Если источник питания уже раскалился либо из него потек электролит, нельзя пробовать отключить его, это приведет к ожогам. Идеальный вариант — отступить подальше и подождать, пока аккумулятор не закончит кипеть.

Таким макаром, найти, где плюс и минус у 18650, достаточно легко. Принципиально инспектировать полярность перед каждой ее установкой в какое-либо устройство, дабы избежать небезопасных последствий.

Дабы минимизировать риск порчи изделия, для его зарядки следует применять высококачественное и современное зарядное устройство, снаряженное контролирующим чипом. Он не только лишь защитит аккумулятор от небезопасного превышения напряжения, но и не будет подавать ток на элемент с спутанной полярностью.

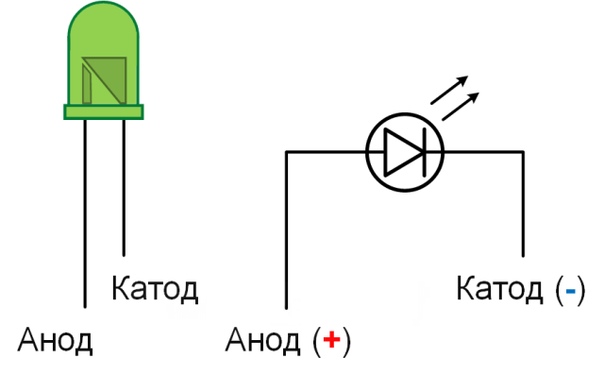

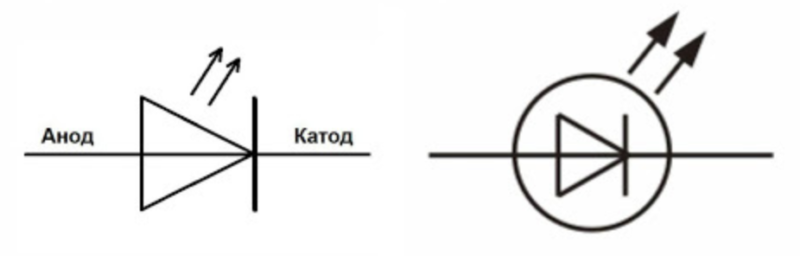

Как найти катод и анод у светодиода

Как и хоть какой полупроводниковый устройство с однобокой проводимостью, светодиод критичен к корректности включения в цепь неизменного тока. Для обычной работы анод и катод светодиода должны подключаться к подходящим полюсам источника напряжения согласно принципной схеме. Дабы найти цоколевку светоизлучающего элемента, существует несколько методов.

Определение мультиметром

Как и хоть какой диодик, выполненный на базе p-n перехода, светоизлучающий диодик можно проверить мультиметром, используя свойство проводить ток исключительно в одну сторону. У современных цифровых тестеров есть особый режим проверки диодов, при котором измерительное напряжение нормально для данной процедуры.

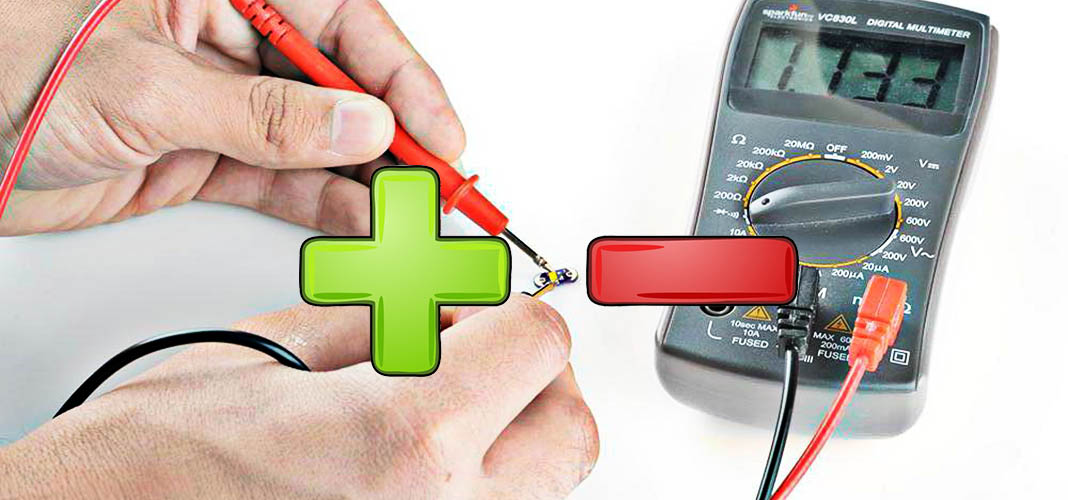

Дабы найти размещение выводов светодиода, нужно произвольным образом подключить его ножки к щупам мультиметра и найти итог по свидетельствам монитора.

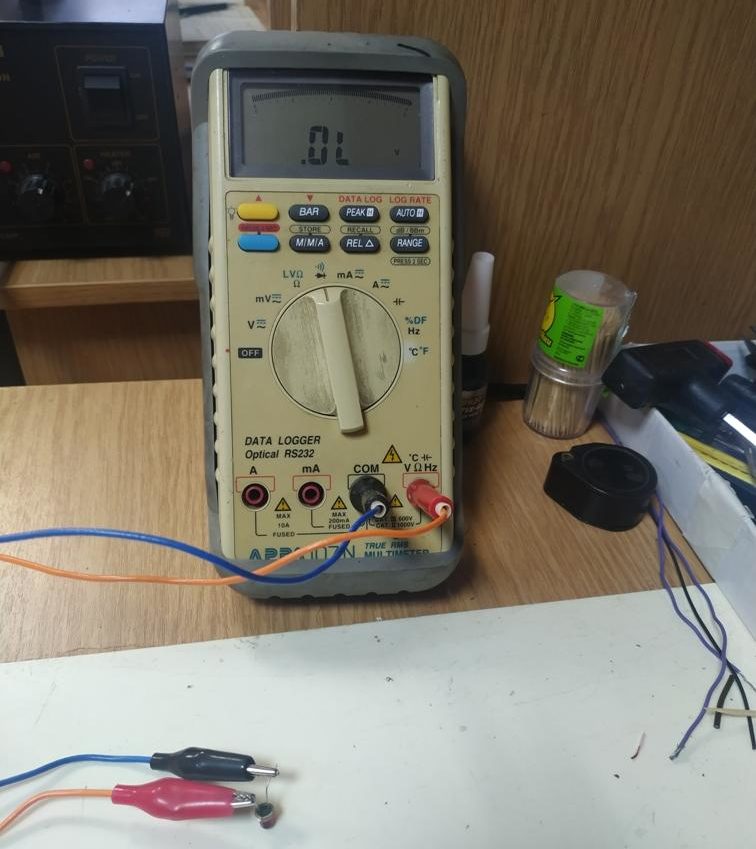

Некорректная полярность подключения LED к тестеру.

Если элемент подключен ошибочно, то результатом измерения будет зашкаливание значения сопротивления (OL — overload, перегрузка). Нужно поменять местами зажимы мультиметра.

Верная полярность подключения LED к тестеру.

Если светодиод исправен и подключен верно, то будет индицироваться какое-то сопротивление (конкретное значение находится в зависимости от типа излучающего элемента). В данном случае анодом будет вывод, присоединенный к плюсу мультиметра (красный провод), а катодом – к минусу (черный провод).

Некоторые тестеры в режиме проверки диодов выдают напряжение, достаточное для зажигания светоизлучающего элемента. В данном случае правильное подключение можно держать под контролем по свечению.

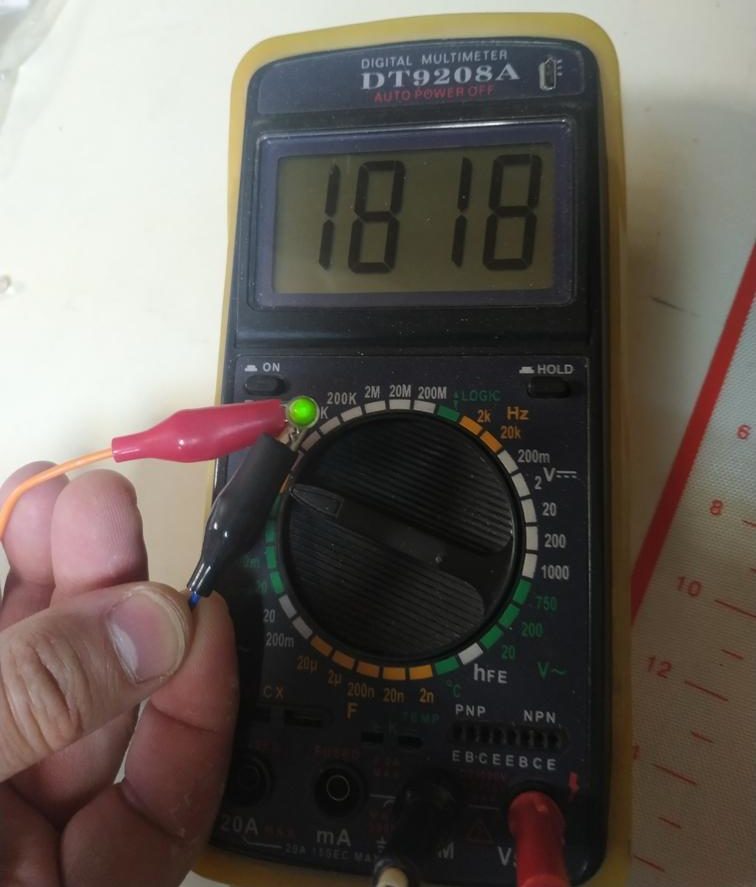

Свечение светодиода АЛ307 при проверке тестером.

Если в обоих вариантах подключения на экране будет индицироваться overload, это может означать:

• неисправность светодиода;
• измерительного напряжения не хватает для открытия p-n перехода (тестер рассчитан на «прозвонку» кремниевых диодов, а большая часть светоизлучающих частей делаются на базе арсенида галлия).

В первом случае полупроводниковый устройство можно утилизировать. Во 2-м – испытать другой метод.

Проверка светодиода на исправность

Цоколевка светодиода методом подачи питания

Преимущество этого способа в том, что его можно применять для светоизлучающих диодов с хоть какими параметрами (падение напряжения и номинальный ток). Для таковой проверки лучше применять источник питания с установкой ограничения тока, либо хотя бы с его индикацией для контроля. В неприятном случае можно вывести чувствительный полупроводниковый устройство из строя.

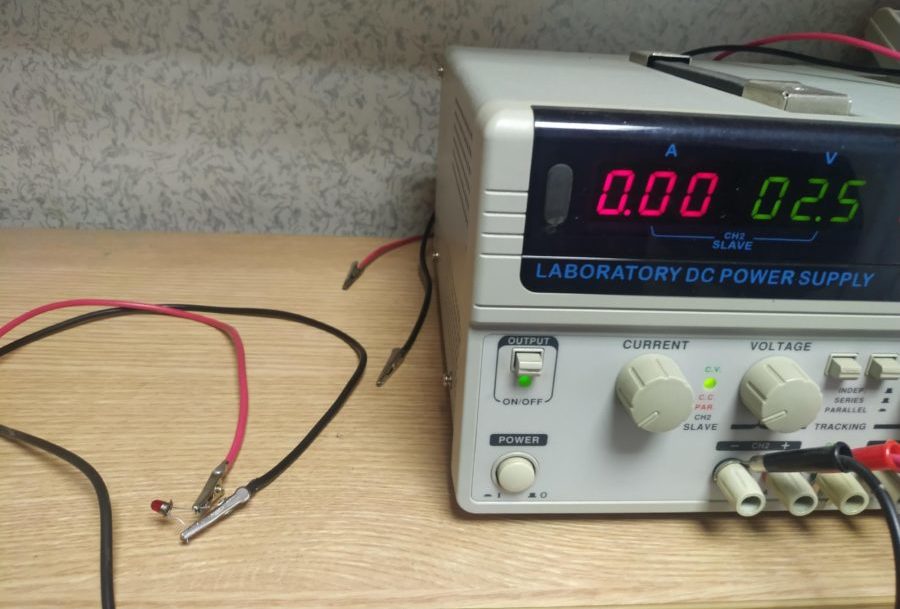

Некорректная полярность подключения LED к источнику напряжения – свечения нет.

Если имеется регулируемый источник, нужно произвольным образом подключить светодиод к его выходу и подать напряжение, равномерно увеличивая его от нуля. Выше 2-3 В питание подымать не следует, дабы элемент не сгорел. Если он не зажегся, нужно снять напряжение и переключить выводы обратным образом.

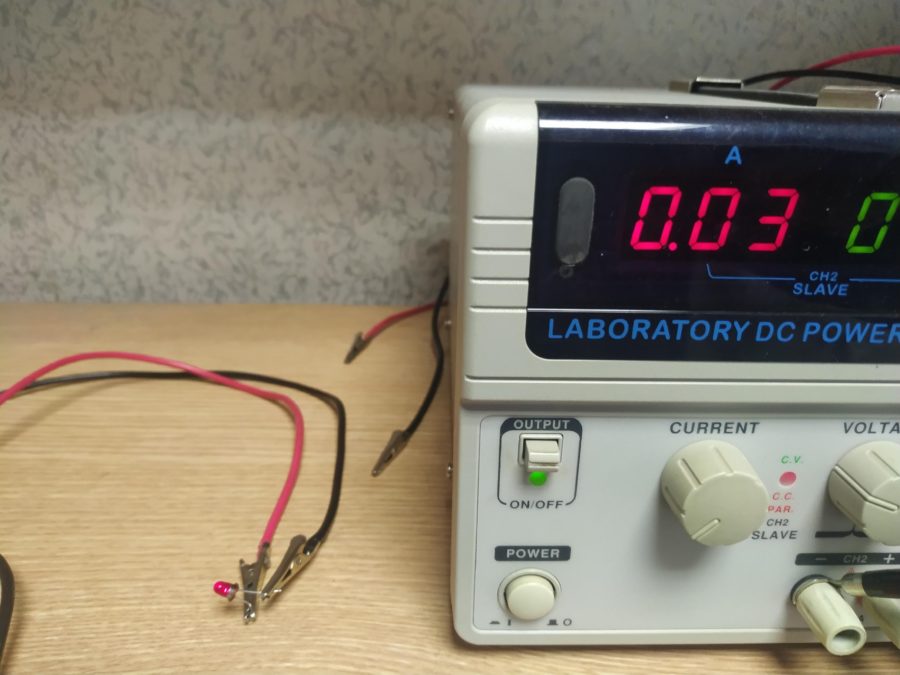

Верная полярность подключения LED к источнику напряжения – светодиод зажегся.

Равномерно поднимая напряжение, можно зрительно найти момент зажигания светодиода. В данном случае плюсовой вывод источника присоединен к аноду, а минусовой – к аноду излучающего элемента.

Если регулируемого источника нет, то можно попробовать применять нерегулируемый блок питания с напряжением заранее выше напряжения питания светодиода. В данном случае тесты проводить только через резистор 1-3 кОм, включенный последовательно с полупроводниковым устройством.

Если и в том, и в другом случае светодиод не зажигается, можно испытать провести проверку с увеличенным напряжением. Если элемент неисправен, ему это вреда не принесет, а если он рассчитан на завышенное напряжение, то появится возможность выяснить правильное размещение выводов.

С помощью батарейки

Если источник питания отсутствует, можно попробовать найти размещение выводов от гальванического элемента, но следует подразумевать особенности таковой проверки:

• батарейка может выдавать напряжение, недостающее для открытия p-n перехода.
• бытовые гальванические элементы имеют маленькую мощность, и выдаваемый ток нагрузки невелик – он находится в зависимости от исходной мощности батарейки и от остаточного заряда.

В таблице приведены характеристики некоторых российских светодиодов. Разумеется, что распространенные полуторавольтовые хим источники тока не сумеют зажечь ни один устройство из перечня.

Дабы прирастить напряжение, можно соединить батарейки последовательно. Для роста мощности – параллельно (только для частей 1-го напряжения!). В конечном итоге может получиться массивная конструкция, не гарантирующая конечного результата. Потому воспользоваться таким способом лучше в тех случаях, когда других путей нет.

По внешнему облику

Время от времени можно найти полярность по внешнему облику. У некоторых типов светодиодов на корпусе есть ключ – выступ либо метка. Дабы найти, какой вывод помечен ключом, лучше ознакомиться со справочными материалами.

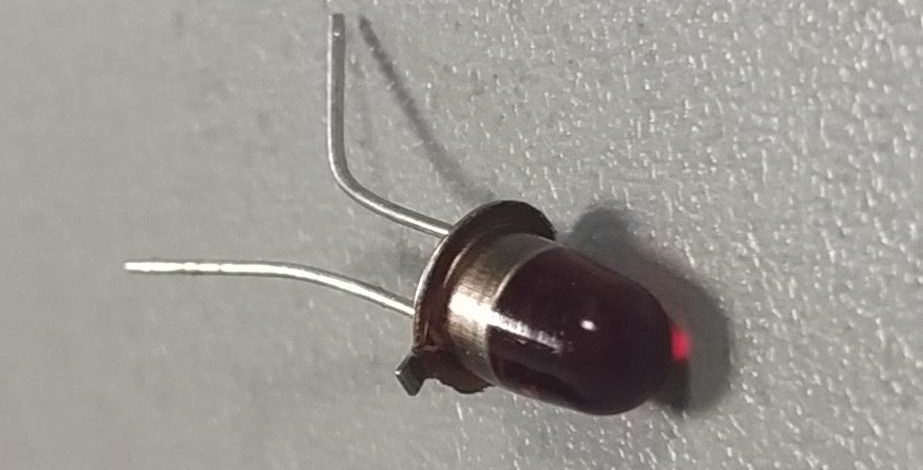

Ключ у катода светоизлучающего диодика АЛ102.

Внешний облик расположения выводов у светодиода АЛ307.

У бескорпусных светодиодов производства СССР можно узнать цоколевку, присмотревшись к внутреннему устройству устройства через слой компаунда. Вывод катода имеет огромную площадь и изготовлен в виде флага. Этот принцип мог стать эталоном, но на данный момент производители его строго не соблюдают, потому данный метод ненадежен, в особенности для частей от неведомого производителя. Потому применять такое определение выводов можно только для подготовительной ориентировки.

Цоколевку российских светодиодов можно выяснить по длине ножек – вывод анода делается более маленьким. Но это правильно только для частей, не бывших в употреблении – при установке на место выводы могут быть обрезаны произвольно.

Для наглядности советуем к просмотру видео.

При помощи техдокументации

Другие методы определения выводов можно выискать в техдокументации на элементы – в справочниках либо онлайн-источниках. Для этого как минимум следует знать тип светодиода либо его производителя. В документации может содержаться информация о габаритах и цоколевке устройства.

Но даже если данных сведений в спецификации не найдется, зря усилия не пропадут. Техдокументация может стать источником инфы о предельных параметрах электронного устройства. Эти познания посодействуют верно избрать режим работы, также не допустить выхода светодиода из строя при проверке расположения выводов.

Полярность SMD-светодиода

На текущий момент все более пользующимися популярностью становятся безвыводные элементы для конкретного монтажа на плату (SMD – surface mounted device). Такие радиоэлементы, в отличие от обыденных, имеют достоинства:

• в процессе производства печатной платы не нужно сверлить отверстия – разработка становится дешевле и резвее;
• электронные устройства получаются наименьших размеров;
• упрощается конструирование ВЧ-устройств – отсутствие выводов сводит к минимуму паразитные наводки.

Но рвение к миниатюризации имеет обратную сторону – найти выводы СМД-светодиода труднее. К нему тяжело подключить щупы тестера либо источника питания. Потому принципиально нанесение понятной маркировки прямо на корпус элемента для исключения ошибок при монтаже. Такое обозначение осуществляется в виде метки на корпусе (скоса либо углубления) либо в виде мнемонического рисунка.

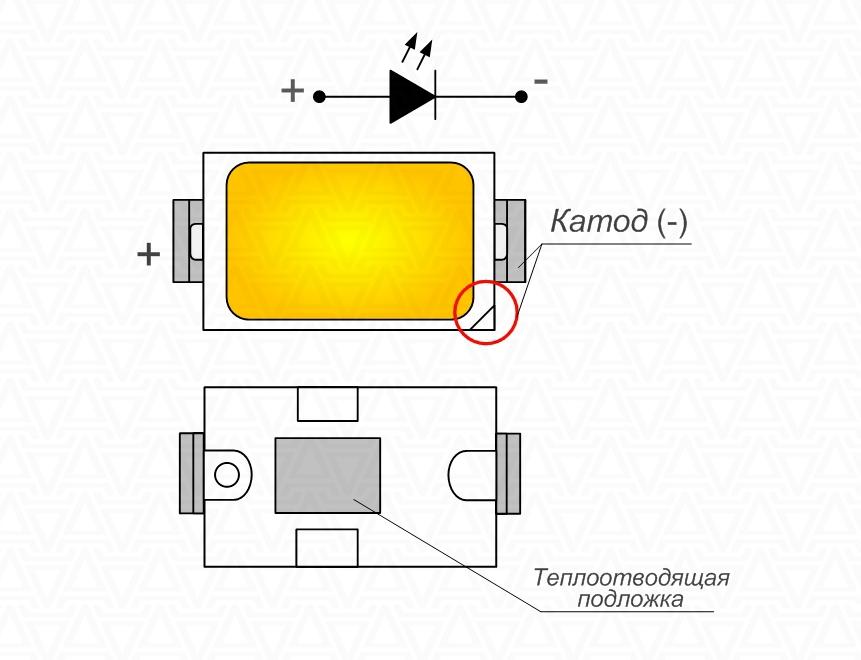

Цоколевка SMD-LED типоразмера 5730.

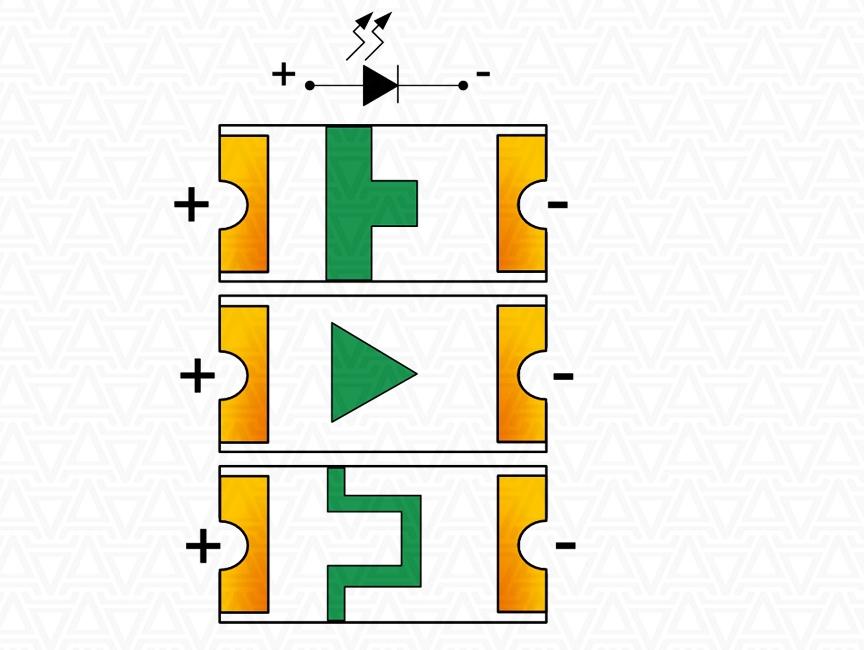

Цоколевка SMD-LED типоразмера 0805.

А самым обычным случаем является включение светоизлучающего диодика в цепь переменного тока. В этом варианте полярность светодиода значения не имеет.
