Короб для прокладки кабеля железный

Железный кабельный короб — представляет собой конструкцию прямоугольного сечения, плоской формы, применяемая для прокладки проводов и кабелей.

Кабельные короба создают из темного, покрытого цинком металла и нержавеющей стали. Основной его функцией является защита проводов и кабелей от загрязнений, воды, механического воздействия.

Главные свойства при использовании

Железный кабельный короб комфортен как в монтаже, так и в демонтаже на всех поверхностях. Он является дополнительной изоляцией для проводов кабелей. Крышка устанавливается/снимается просто и стремительно, обеспечивая при любом нарушении, обычный доступ к электрической проводке. Набор содержит в себе: лоток, крышку, соеденитель, а так же болты, гайки и шайбы.

Пример маркировки короба ККП

Короб прямой ККП100х50х3000(1.2)УТ1.5 гор. цинк. расшифровывается как:

• ширина 100 мм;
• высотой борта 50 мм;
• длиной 3000 мм;
• шириной металла 1,2 мм;
• из не покрытой цинком стали;
• после производства проходит обработку жарким цинком.

Верно подобрав материалы вы обеспечите бесперебойное напряжение и размеренную работу всей кабеленесущей системы. Если в помещение применяются кабельные короба различных размеров, рекомендуется закупать продукцию у 1-го производителя, так как при выборе нескольких производителей может появиться неувязка в креплении секций между собой, тем нарушив плотность конструкции.

Электромонтажники предпочитают применять в работе конкретно железные короба, а не пластмассовые либо древесные. И этому есть логическое разъяснение. В случае замыкания пластмассовые изделия не только лишь не защитят провода от предстоящего возгорания, а только поспособствуют ему, и куда безопаснее будет использовать короб железный, который гарантирует предотвращение пожара, а так же надёжную защиту кабеля от наружных воздействий.

Виды климатического выполнения — У3 | УТ 1,5 | УТ 2,5.

При изготовлении короба выполнении У3 применяется неоцинкованная сталь. Изделие покрывают грунтовкой и эмалью.

Выполнения УТ2.5 изготавливают из стали покрытой цинком по способу Синдзимира.

Выполнения УТ1.5 изготавливают из неоцинкованной стали, после этого погружают продукцию в ванну с жарким цинком.

Для более подробной инфы вы сможете связаться по телефону с нашими индивидуальными менеджерами. Они в оперативные сроки предоставят все нужные данные по стоимости и чертам продукта.

Короб прямой серии У технические свойства:

Короб прямой серии КП технические свойства

Короб прямой серии СП технические свойства

Высчитать проект

Нашу продукцию можно приобрести в: Москве, Нижнем Новгороде, Санкт-Петербурге, Екатеринбурге, Воронеже, Волгограде, Ростове-на-дону, Самаре, Краснодаре, Красноярске, Новосибирске, Перми, Тюмени, Ульяновске, Уфе, Хабаровске, Челябинске, Владивостоке, Казани, Калининграде и других городках Рф и СНГ.

Железные кабель-каналы

Проводка очень принципиальна в коммуникациях современных сооружений. Богатство техники в кабинетах, домах, производственных помещениях просит сотворения разветвленной электросети. При всем этом применяется огромное количество силовых кабелей, для прокладки которых нужны отдельные ниши. Для этого применяется металлический кабель-канал. Он существенно упрощает работы по монтажу проводки.

Что такое кабельные каналы

Кабель-канал — особый короб, который после установки делает надежную защиту проводам. Он делается в виде профиля, обычно делается из алюминия, пластика.

Кабель-каналы созданы для облегчения работ по укладке проводки

Принципиально! В случае монтажа электрической проводки открытого типа ее рекомендуется упрятать в кабельном канале. Проводка совсем не должна усугублять внешний облик помещения, быть приметной. Потому все работы по установке, обычно, производятся в период ремонта, строительства.

Существует огромное количество различных кабель-каналов, что предоставляет возможность устанавливать нужные провода во всех местах (с разными критериями).

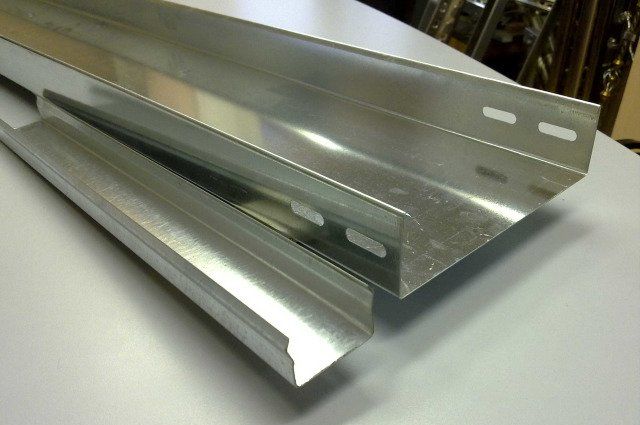

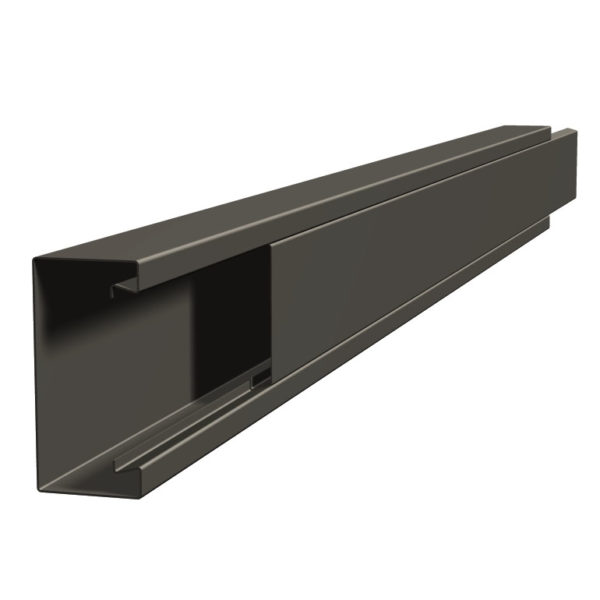

Конструкция из железного короба, крышки

Черта кабельных каналов

Как указывает практика, железные модели изделий намного лучше, чем пластмассовые аналоги. Для их производства применяется 2 материала:

• покрытыя цинком сталь;
• анодированный алюминий.

Железные кабельные каналы просто выдерживают большие нагрузки.

Короба из первого материала имеют огнеупорные характеристики. Их используют при оборудовании системы видеонаблюдения, оповещения. Железные конструкции обеспечивают защиту проводам от наружных повреждений, ненужного воздействия электромагнитного излучения. Цена таких моделей намного выше, чем схожих пластмассовых.

Направьте внимание! Железные короба больше всего подходят для помещений с высочайшей степенью пожарной угрозы.

Лоток покрытый цинком

Кабель-каналы из анодированного алюминия защищают проводку от электромагнитного излучения. Таковой материал обладает значимой устойчивостью к огню, наружному механическому воздействию. К тому же он довольно практичен, долговечен.

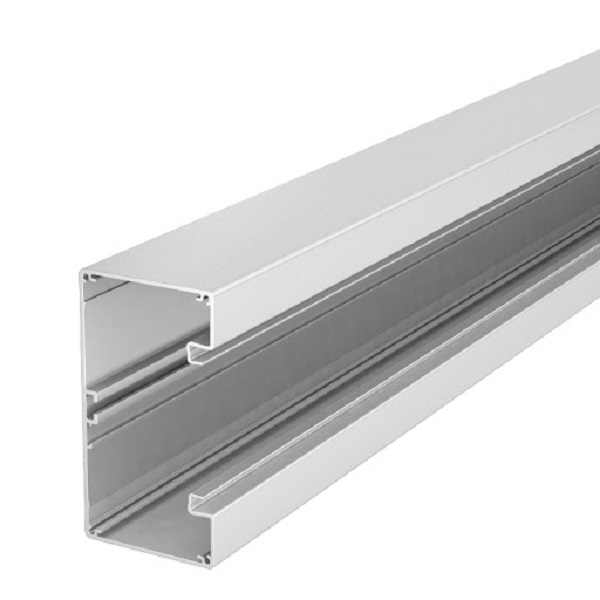

Дюралевый кабельный короб

Плюсы изделий из металла:

• высочайшая пожарная безопасность;
• простота установки;
• большой выбор цветов;
• предусмотрена крышка с надежной защелкой.

Дополнительно металлической короб ударопрочный, не опасается перепадов температуры и воздействия прямых солнечных лучей.

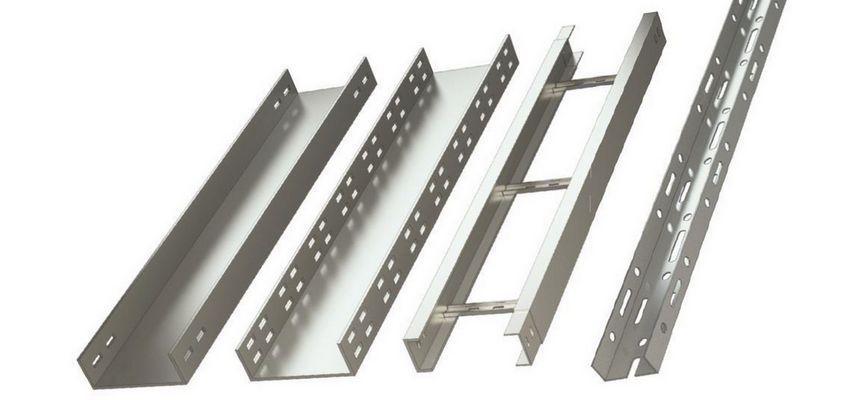

Разновидность кабельных каналов

Для высококачественного выполнения определенных задач используются различные виды железных коробов.

Для вас это будет любопытно Описание провода ПВ-1

Неперфорированный

Сплошной кабель-канал делается из листовой покрытой цинком стали (толщина до 0,7 мм), предусмотрена крышка. Он делает защиту IP 40, что не позволяет попадать вовнутрь лотка частичкам больше 1 мм.

К сведению! Такое изделие обладает самой высочайшей жесткостью посреди других железных коробов, в связи с чем просит меньше всего креплений.

Кабель-канал без перфорации

Перфорированный

Перфорация (отверстия) в коробе обеспечивают дополнительную вентиляцию проводов снутри. Это значительно удлиняет срок службы, защищает от перегрева. Так как схожая структура малость понижает твердость всей конструкции, то требуются дополнительные крепления (находится в зависимости от массы провода снутри короба). Степень защиты такового изделия IP 20. Не допускается касание содержимого лотка, если применяется крышка.

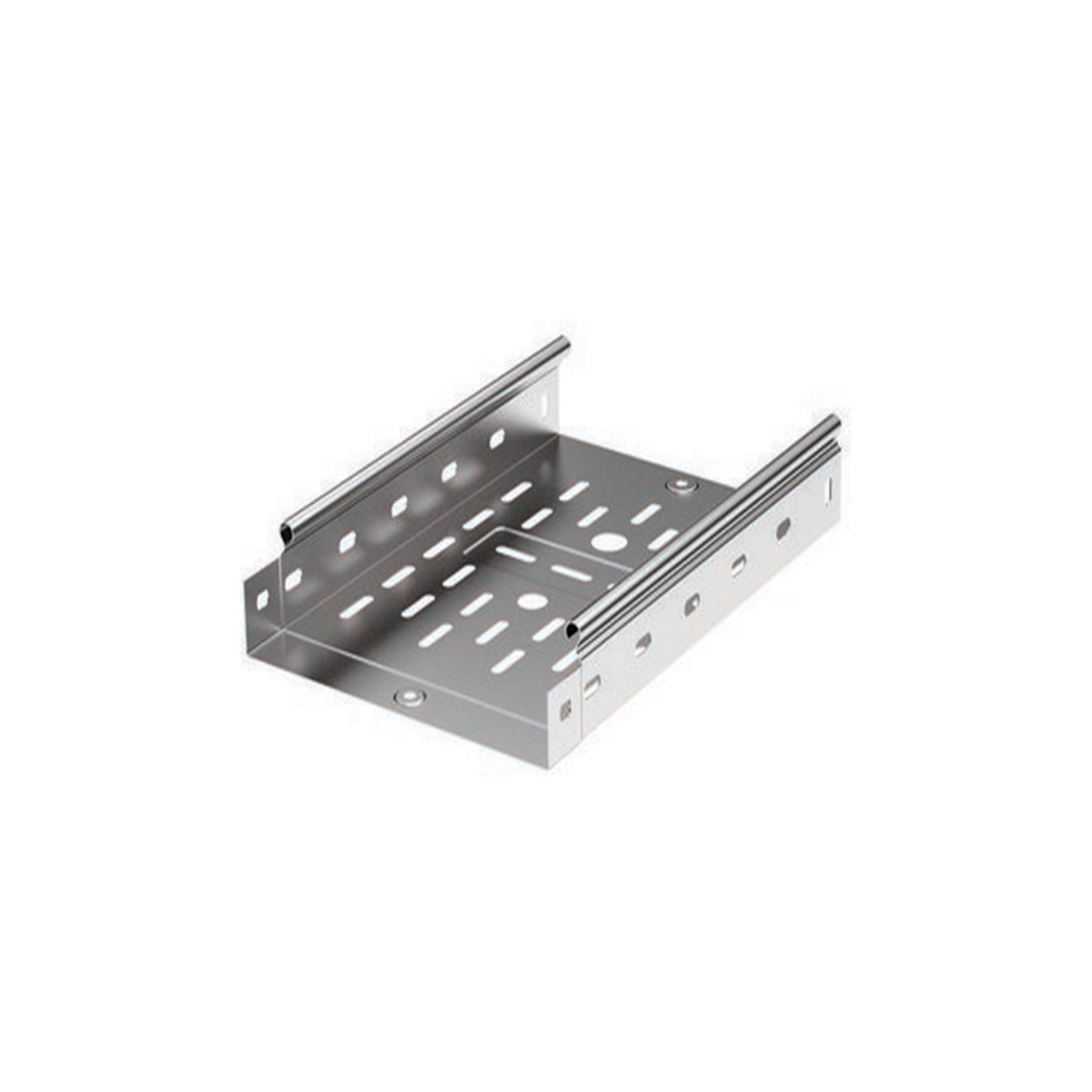

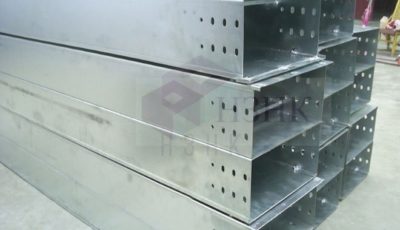

Лоток перфорированный

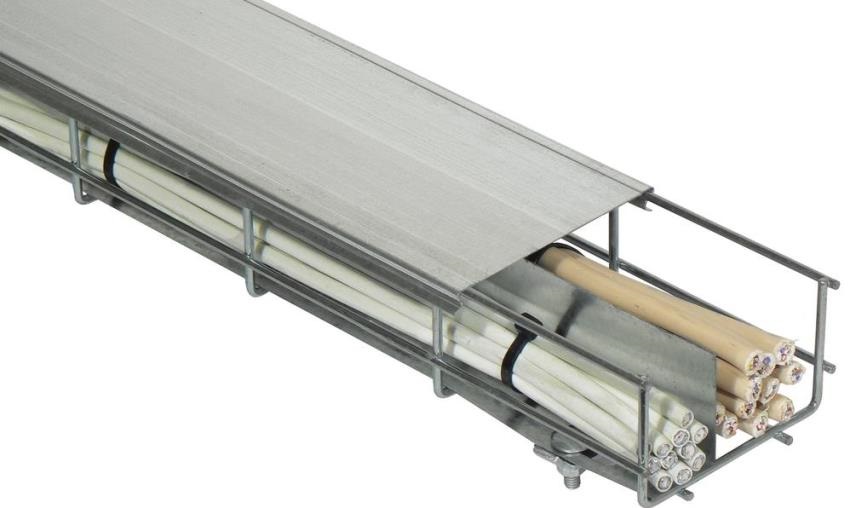

Проволочный

Главное преимущество такового кабель-канала — твердость (при малозначительном весе всей конструкции). Провода снутри подобного лотка видимы, доступны для обслуживания. Степень защиты IP 00, стопроцентно отсутствует предохранение от попадания предметов, воды.

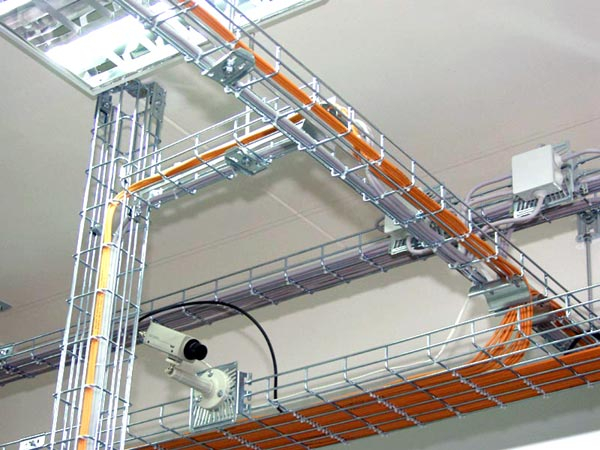

На промышленных предприятиях часто используют проволочные кабель-каналы

Напольный

Часто применяется для эстетического дизайна проводки, огораживания кабеля от подошв обуви, авто колес. В квартирах, кабинетах, домах применяются дюралевые короба, что обеспечивает долгий срок службы, эстетический вид. Выполняются подобные каналы в форме полукруга, дабы не затруднять проход.

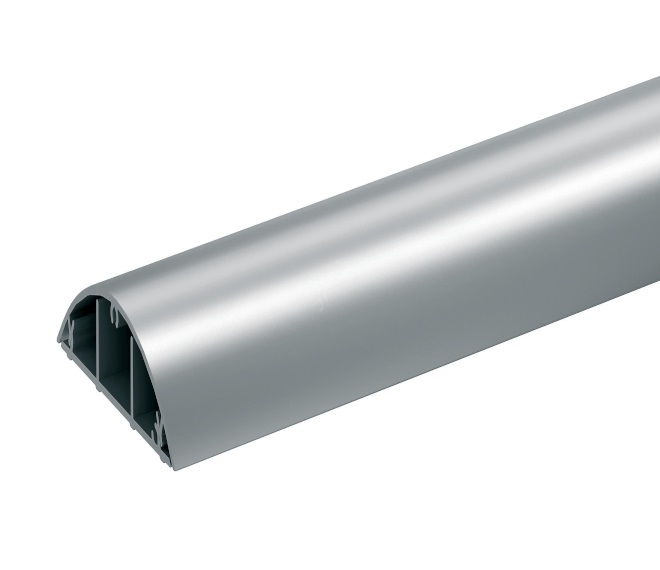

Напольных кабель-канал

Гибкий

Такие модели обычно используются для соответствующего дизайна проводки в древесных сооружениях. Ведь по нормативным документам прокладка укрытых проводов в таких домах должна быть только в железных кабель-каналах. Внедрение жесткого короба либо железной трубы не всегда целенаправлено, потому в древесных постройках устанавливают бугристые трубы.

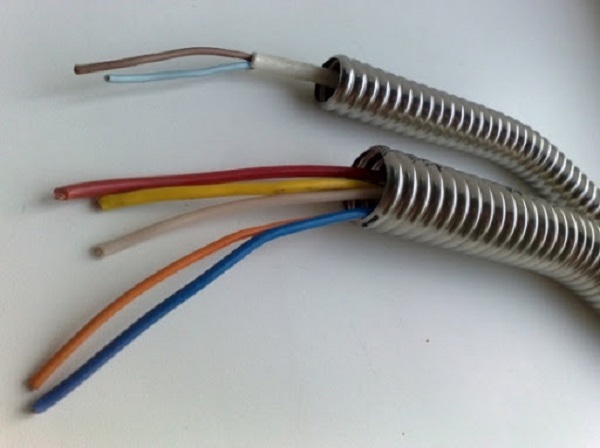

Гофротруба в качестве короба

Также есть плоские каналы из металла, которые сгибаются только в одной плоскости. Их внедрение уместно в производственных помещениях с целью решения определенных задач. К примеру, они неподменны для защиты проводов от:

• температурного воздействия (около нагревательных устройств);
• искр (около места проведения сварки);
• механических повреждений (на складах).

Предназначение кабельных каналов

Железные короба используются с целью малогабаритного размещения проводов. Они позволяют скрыть кабель таким макаром, дабы не попортить интерьер помещений. При всем этом сохраняется открытый доступ к проводке, если возникнет необходимость в ремонте, подмене, модернизации схемы.

Для вас это будет любопытно Особенности нагревательного кабеля

Кабель-каналы защищают коммуникации от:

• ненужного воздействия ультрафиолета;
• пыли;
• воды;
• механических воздействий.

Принципиально! Модели изделий, устойчивые к возгоранию, защищают от резвого распространения огня в случае пожара.

Железные короба числятся более пожаробезопасными

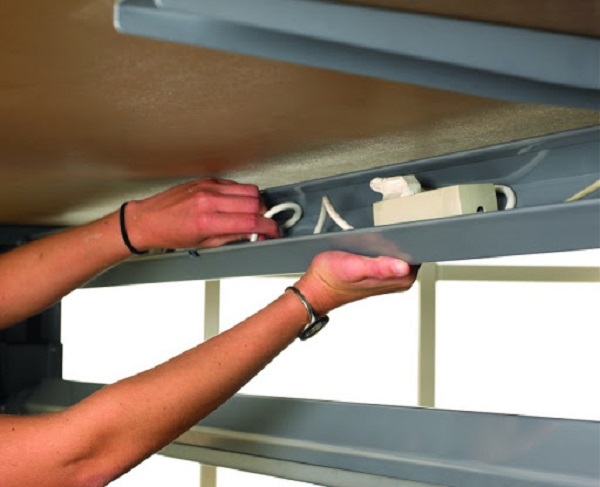

Как верно устанавливать кабельные каналы

Для выполнения монтажа нужно приготовить следующие инструменты:

• шуруповерт;
• дрель;
• надлежащие метизы;
• молоток;
• столярное стусло;
• инструмент для распиливания профиля (ножовка по металлу);
• строительный уровень;
• клей;
• линейка, карандаш.

При креплении кабель-каналов следует учитывать принципиальные аспекты:

• железные поверхности требуют подготовительного проделывания отверстий в местах планируемого расположения короба;
• установка на древесные, гипсокартонные, гипсолитовые перекрытия осуществляется при помощи дюбель саморезов. При всем этом за ранее делаются отверстия дрелью, сверло применяется соответственного поперечника;
• бетонные плиты, кирпичные стенки отличаются прочностью, твердостью. Работа с ними просит применения ударных дрелей. Крепление осуществляется только дюбель саморезами;
• кабель-каналы может быть располагать на различных уровнях стенок, все находится в зависимости от интерьера комнаты;
• если планируется крепление коробов на клей, необходимо заблаговременно удостовериться в ровности стенок. Дополнительно стоит учитывать, что схожее крепление допустимо только для отдельных моделей изделий, содержащих не больше 3-х проводов;
• если отсутствует возможность приобрести нужные крепежные элементы, допустимо приобрести каналы со специальной липкой лентой, прикрепленной к основанию. Таковой крепеж считается временным, так как не способен делать свое предназначение длительно.

Направьте внимание! Кабель-каналы по способности необходимо устанавливать в меньше всего доступных местах.

Процесс разметки

1. Обусловиться с материалом, типом каналов.
2. Сделать план помещения: показать путь пролегания кабелей, расположения дополнительных аксессуаров (соединителей, извивов). Непременно учитывать положение розеток, переключателей.
3. Обусловиться с расположением основания, количеством проводов. Кабеля снутри короба должны размещаться свободно, в ином случае может произойти их перегрев.
4. Замерить трассу для будущей прокладки коммуникации.
5. Разметить места крепления коробов. Разметка осуществляется с учетом поворотов, особенностей стенок, перекрытий. При всем этом рекомендуется применять уровень, отметки делать карандашом.
6. Выполнить заготовки профиля — приготовить подходящий размер (с учетом подготовительных нанесений).
7. По мере надобности просверлить отверстия в предполагаемых местах крепления.

Для вас это будет любопытно Описание кабельного чулка

Процедура распиливания

Принципиально! Дабы окончательный итог смотрелся аккуратненько, соединения плотно прилегали, места спилов нужна зачистить.

Во время установки кабель-канала нужно смотреть за значением температуры в помещении, она не должна подниматься более 60 °С.

Пошаговая аннотация монтажа, наполнение коробов:

1. Прежде всего следует обесточить электросеть.
2. Прикрепить заготовки при помощи метизов, соответственных материалу стенок.
3. Установить дополнительные девайсы: соединители, угловые части.
4. Заполнить готовые короба электрической проводкой так, дабы все провода были изолированы, не соприкасались, отсутствовали резкие извивы.
5. Закрыть установленные кабель-каналы крышками.
6. Воткнуть розетки, переключатели, если последние предусмотрены планом.
7. Подключить электричество в систему, проверить работоспособность.

При обнаружении каких-то заморочек (к примеру, отсутствия электропитания в розетках, на переключателях) рекомендуется снять крышку кабель-канала, найти причину (зрительно, при помощи специального инструмента).

Современный рынок предоставляет возможность подобрать железные каналы для кабелей с подходящими чертами, дизайном. Дабы верно обусловиться с выбором модели короба для укладки проводки в здании, нужна учитывать все причины: требуемые размеры, декоративные свойства, назначение. Подабающим образом подобранное изделие замаскирует непрезентабельные провода, дополнит современный интерьер.
