Контур заземления для личного дома 15 квт

Заземление дома, это прежде всего безопасность жильцов. Когда человек строит новый дом либо чинит старенькый, в любом случае он сталкивается с инженерными системами. В быту с каждым годом становится больше разных устройств, которые мы покупаем для улучшения быта. Мы окружаем себя комфортом, а комфорт неосуществим без безопасности. Неопасное электроснабжение дома это тоже комфорт.

Что такое неопасное электричество в доме? Прежде всего это высококачественное заземление!

В чем разница есть заземление либо его нет? В доперестроечные времена при личном строительстве использовали двухпроводную систему электроснабжения (фаза, ноль), к которой не предъявляли суровых требований. Ранее заземление требовалось в главном исключительно в пищевой индустрии и медицине.

В наше время в быту появилось огромное количество Электроприборов требующих заземления по правилам безопасности вследствие чего в современном доме стали применять трехпроводную проводку (фаза, ноль, заземление). Заземление в доме защищает не только лишь жильцов, но и дорогостоящие бытовые приборы, некоторые приборы без заземления работают не верно, также защищает сам дом от пожара. Сейчас нереально установить газовое отопление в доме без сертифицированного контура заземления.

Как выполнить заземление в доме, особняке, на даче

заземление дома, коттеджа и дачи

Есть масса методов выполнить заземление в доме, но в любом случае, независимо от метода есть только два главных аспекта для выбора типа контура заземления, это сопротивление и долговечность. Нельзя забывать о том что заземление по-разному работает в различных типах грунта, в разную погоду, при смене сезонов изменяются свойства заземления. Всегда следует учесть все эти причины при монтаже заземления, и естественно не стоит доверять такую работу дилетанту.

Проверить работу заземления можно и средствами находящимися под рукой, но выполнить правильные замеры способен только спец владеющий особыми познаниями и имеющий в собственном арсенале высокоточное, дорогостоящее оборудование для замеров сопротивления заземления. В наше время есть особые аккредитованные лаборатории, которые могут делать подобные работы и выдавать нужные документы (сертификаты). Например при подключении электричества к дому 15кВт и поболее по правилам Ростехнадзора нужно получить сертификат на заземление для получения разрешения на подключение электричества.

Виды контуров заземления

Треугольник

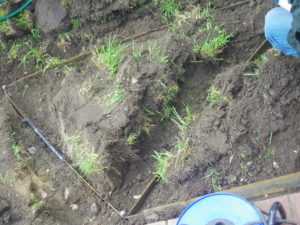

Заземление в личном доме либо на даче в большинстве случаев делают в виде треугольника из уголка и полосы. Просто и стремительно.

Линейное заземление.

линейное заземление

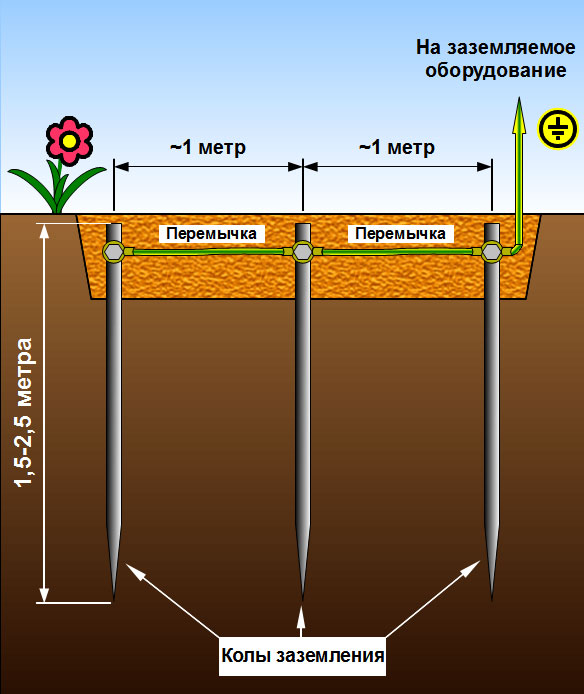

Время от времени, заземление в личном доме проще выполнить в линию, все находится в зависимости от места установки и удобства.

Комплекты заземления из омедненной стали

На данный момент на рынке появились комплекты заземления из омедненной стали. Они отличаются высочайшим качеством, удобством и простотой монтажа.

Самое главное, при заказе монтажа заземления для личного дома отыскать обученных профессионалов после которых не придётся переделывать.

Готовые комплекты заземления

Используются для заземления личных домов, дач, особняков и отдельных электроустановок. Готовые комплекты в особенности пользуются спросом для заземления котлов либо другого газоиспользующего оборудования, так как на это обращают свое внимание в ближайшее время надзорные органы.

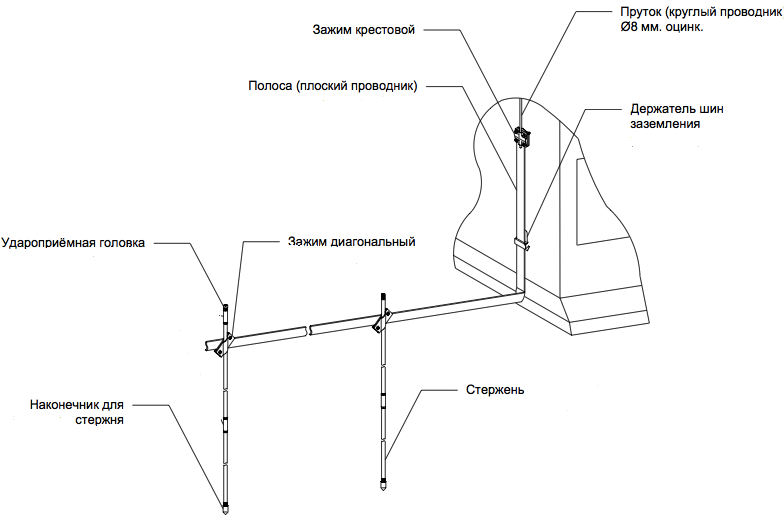

Предполагает модульную схему установки (потому по другому его именуют модульно-штыревое заземление): количество стержней варьируется зависимо от типа грунта (различные типы грунта имеют различное удельное сопротивление) и от самого объекта (для различных объектов количество очагов контура заземления изменяется). Дальше показаны две вероятные схемы монтажа заземления: с одним и 2-мя точками забивания стержней.

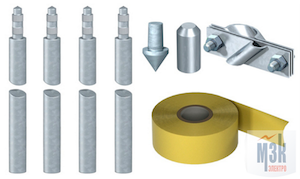

Стандартный набор комплекта следующий:

• железные стержни заземления, либо глубинные заземлители (бывают омедненные (очень изредка медные), покрытые цинком либо из нержавеющей стали)
• наконечник стержня (головка всей конструкции, которая упрощает погружение в грунт)
• соединительные муфты для стыковки стержней (в германских комплектах отсутствуют, так как в них стержни соединяют в стык за счет цапфового соединения по принципу "мать — папа")
• удароприемную головку (элемент надевают на высшую часть конструкции, ей передают усилие от ручного молотка либо вибромолота для погружения конструкции в грунт)
• крестовой либо диагональный соединительный зажим (служит для подключения к конструкции круглого проводника либо полосы конкретно от заземляемого объекта)
• противокоррозионная лента (защищает места соединений отдельных частей)

Дополнительно целенаправлено сходу брать насадку SDS-max для перфоратора, если не планируете забивать стержни вручную и фактически проводник, который пойдет на шину заземления либо объект заземления.

Одним из бесспорных преимуществ модульно-штыревой конструкции является большая вариативность при выборе места установки. Так, к примеру, забивать стержни можно в подвале либо прямо под полом (смотрите видео ниже).

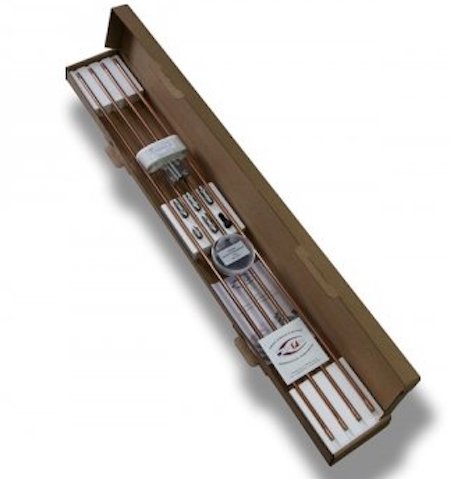

Ниже представлены два варианта коробочных товаров от компании МЗК-Электро. Один на базе русских девайсов — MZK-6 арт. № 10101R, 2-ой — на базе продукции германского производителя OBO Bettermann (ZGER-6 арт. № 10101G).

Достоинства комплектов модульно-штыревого заземления:

• минимизация земельных работ
• большая вариативность при выборе точки установки
• обычный установка на нужную глубину (установку может делать 1 человек)
• не просит проведения сварных работ
• противокоррозионная стойкость и механическая крепкость
• срок службы более 50 лет

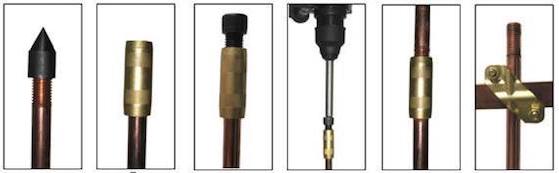

Порядок монтажа комплекта заземления:

Установка готовых комплектов подразумевает несколько базисных операций:

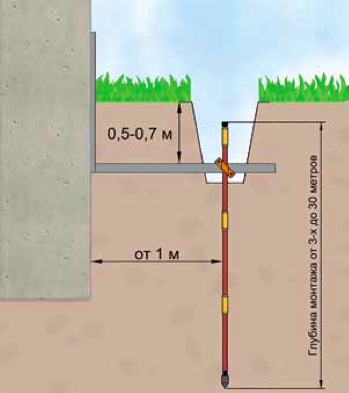

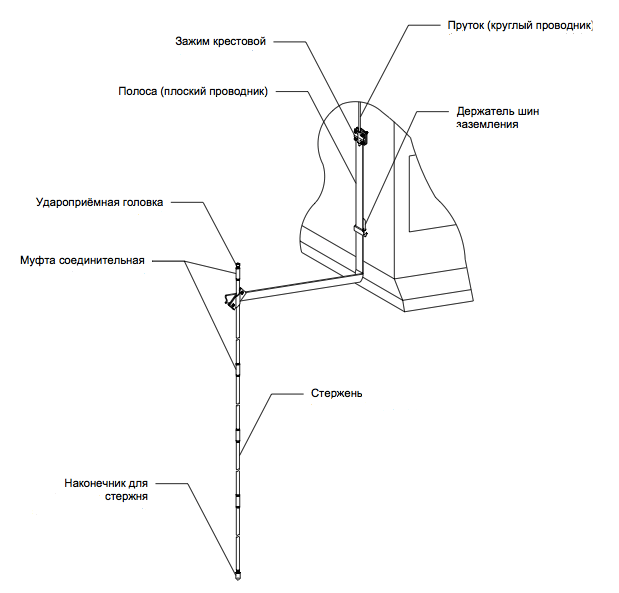

1. Сформировать приямок согласно схемы ниже (монтажный уровень должен быть ниже уровня основного грунта приблизительно на 80 см). Рекомендуется выдержать нужное расстояние от фундамента строения около 1 метра.
2. На свободный конец первого электрода надевается наконечник для облегчения погружения конструкции в грунт.
3. На обратный конец накручивает соединительную муфту и ударный болт. Не забываем применять при всем этом токопроводящую смазку в местах соединений.
4. Производим удары по удароприемному болту ручным либо вибро молотом и погружаем 1-ый стержень в грунт.
5. Выкручиваем болт, на его место накручиваем следующий стержень.
6. Повторяем монтажные операции № 3, 4, 5

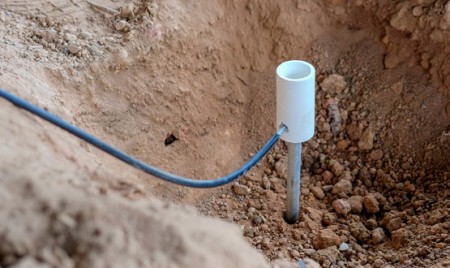

7. Когда будет забит последний электрод, выкручиваем болт и муфту. Свободный конец закрепляем через соединительный зажим с заземляющим проводником либо полосой.
8. Место соединения герметизируем от коррозии при помощи специальной ленты.

* Стоит увидеть, что установка комплектов заземления производства DEHN+SOHNE либо OBO Bettermann (Германия) отличается тем, что не просит вспомогательных операций № 3, так у них соединение электродов происходит за счет самостыкующейся конструкции самих стержней.

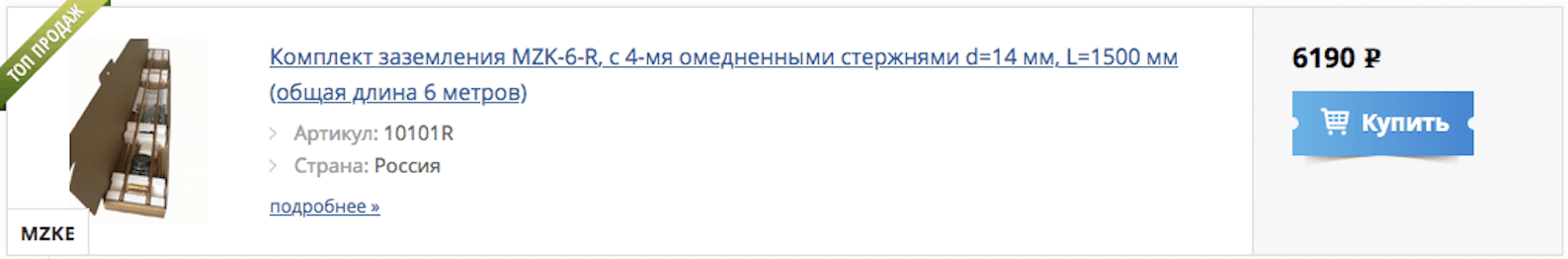

Приобрести набор заземления для личного дома либо дачи с 4-мя заземлителями 4х1.5 м (общая длина 6 метров)

Применяется также для электроустановок либо отдельных частей и конструкций построек и сооружений. В таблице представлены элементы, входящие в комплектацию набора.

Не нужна (соединение заземлителей в стык цапфами)

6.190 руб.

6.810 руб.

Приобрести заземление для личного дома либо дачи с 6-ю заземлителями 6х1.5 м (общая длина 9 метров)

9.110 руб.

Подобрать либо подтвердить корректность выбора того либо другого варианта Для вас посодействуют наши спецы. Для этого будет нужно всего пара минут и минимум инфы о вашем объекте.

Системы молниезащиты
Расчет цены

Адресок объекта: Столичная обл., Новорижское шоссе, коттеджный поселок

Вид работ: изготовка и установка системы наружной молниезащиты.

Комплектующие производства компании Dehn.

Спецификация: проводники Rd8 из покрытой цинком стали, медные проводники Rd8, медные держатели Rd8-10 (в т.ч. коньковые), соединители универсальные Rd8-10 из покрытой цинком стали, клемма-держатели Rd8-10 из меди и нержавеющей стали, медные фальцевые клемма Rd8-10, биметаллические промежные соединители Rd8-10/Rd8-10, лента и хомуты крепления ленты на водосток из меди.

Адресок объекта: Столичная обл., поселок Икша

Вид работ: Проектирование и установка систем наружной молниезащиты, заземления и уравнивания потенциалов.

Комплектующие: B-S-Technic, Citel.

Наружняя молниезащита: молниеприемные стержни из меди, медный проводник общей длиной 250 м, кровельные и фасадные держатели, соединительные элементы.

Внутренняя молниезащита: Разрядник DUT250VG-300/G TNC, создание CITEL GmbH.

Заземление: стержни заземления из покрытой цинком стали Rd20 12 шт. с наконечниками, железная полоса Fl30 общей длиной 65 м, крестовые соединители.

Адресок объекта: Столичная обл., Пушкинский район, Ярославкое шоссе, коттеджный поселок

Вид работ: Проектирование и установка системы наружной молниезащиты и заземления.

Комплектующие производства компании Dehn.

Состав комплекта молниезащиты сооружения: проводник Rd8, 50 кв.мм, медь; хомут Rd8-10 трубный; молниеприемные стержни Rd16 L=3000 мм, медь; стержни заземления Rd20 L=1500 мм, СГЦ; полоса Fl30 25х4 (50 м), покрытыя цинком сталь; разрядник DUT250VG-300/G TNC, CITEL GmbH.

Адресок объекта: Столичная область, Дмитровский район, дер. Лупаново

Вид работ: Проектирование и установка системы наружной молниезащиты.

Адресок объекта: г. Москва, Борисоглебский переулок.

Вид работ: изготовка и установка системы наружной, внутренней молниезащиты и заземления.

Комплектующие: DEHN+SOHNE Gmbh, J. Propster.

Система наружной молниезащиты: комбинированная в виде молниеприемной сетки из медного проводника Rd8 с шагом ячейки 10х10 м и 2-ух стержневых дюралевых молниеприемников Rd16 длиной 2,5 м; молниеприемный проводник уложен на держатели для мягенькой кровли из пластика с бетонным утяжелением. В качестве частей крепления и соединения применены биметаллические универсальные соединители Cu/Al Rd8-10/Rd8-10 и стеновые держатели из меди Rd8-10.

Внутренняя молниезащита: 4-х полюсный разрядник перенапряжения компании J. Propster, тип сети TNS, 12.5 кА.

Заземление: выполнено в виде отдельных очагов с применением глубинных заземлителей из покрытой цинком стали Rd20, полосы заземления сечением 40х4 мм, соединителей Rd20хFl40/Rd8-10 и изолированного проводника Rd10/13.

Адресок объекта: Столичная обл., Ногинский район.

Вид работ: создание и установка системы наружной молниезащиты и заземления.

Комплектующие: J. Propster.

Наружняя молниезащита: На плоской кровле защищаемого строения уложена молниеприемная сетка с шагом ячейки 10 х10 м. Зенитные фонари защищены средством установки на них молниеприемных стержней длиной 2000 мм и поперечником 16 мм в количестве 9 штук.

Токоотводы: Проложены в «пироге» фасадов строения в количестве 16 штук. Для токоотводов применен проводник из покрытой цинком стали в ПВХ-оболочке поперечником 10 мм.

Заземление: Выполнено в виде кольцевого контура c горизонтальным заземлителем в виде покрытой цинком полосы 40х4 мм и глубинными стерженями заземления Rd20 длиной L 2х1500 мм.

Стоимость на установка заземления

Без установки заземляющих устройств нереально введение строения в эксплуатацию. Если заземляющий контур вполне отсутствует, то это можно считать нарушением правил технической безопасности. Направьте внимание, что установка заземления под ключ считается принципиальным условием также для согласования предпроектной документации. Игнорирование этого требования может повлечь за собой возгорание и смерть людей от поражения электрическим током. В нашем прайсе на услуги по монтажу заземления предоставлены действующие цены на монтажные работы, что позволяет обусловиться с будущим бюджетом.

Консультацию и советы спеца

Нашу презентацию и портфолио в PDF

Выезд спеца на Ваш объект

Проф расчет сметы

Прайс лист на работы по монтажу заземления

*животрепещущие и окончательные цены на установка заземления предоставляются в смете.
Цена на установка заземления персональна. Обращайтесь за детализированным расчетом к менеджеру.
Полную смету на установка заземления наши менеджеры расчитают в кратчайшие сроки. Если нужно выехать на объект, звоните, наши инженеры приедут, сделают нужные замеры, дадут нужные советы.

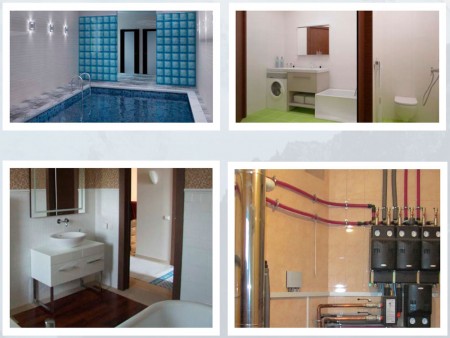

Реализованные проекты

Кабинет строительной компании “Конти”

КП Высочайший сберегал

Коммерческая недвижимость “Гранд капитал”

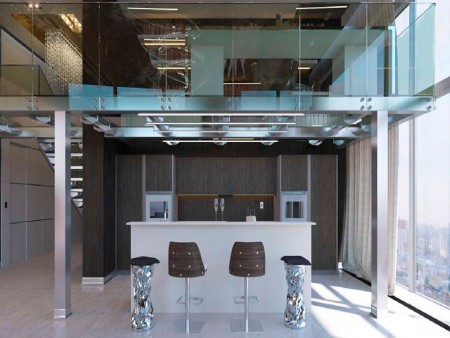

Апартаменты в башне “Москва”

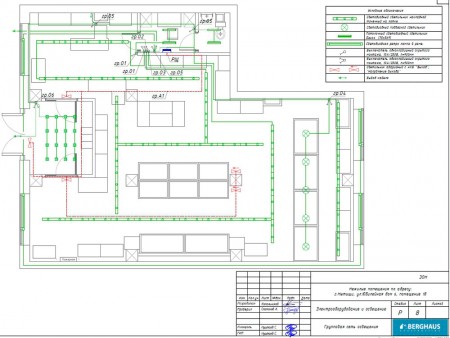

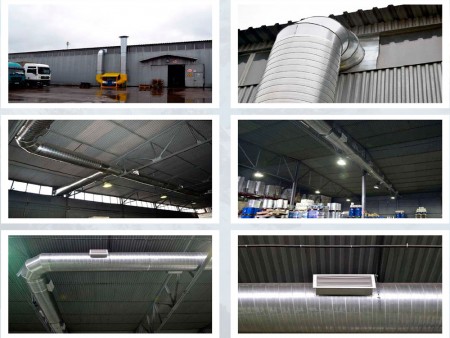

Коммерческое здание, г. Мытищи — проектироваине и установка инженерных систем, ЭОМ, слаботочные системы
