Основой инженерных сетей в личном доме является электричество. Для того дабы неопасно применять электричество в личном доме нужен заземляющий контур, в цепь которого объединены все бытовые электроприборы.
Скрыть содержание
Что дает заземляющий контур
Заземляющий контур, невзирая на простоту собственного устройства, многофункционален и делает:
- Защиту человека от поражения электрическим током при прикосновении к неисправному электроприбору.
- Понижает уровень магнитных помех высочайшей частоты, излучаемый бытовыми электроприборами и самой инженерной электрической сетью в доме.
- Обеспечивает неопасную работу электроприборов работающих в критериях завышенной влажности (стиральные и посудомоечные машины, бойлеры и проточные водонагреватели).
- Убирает шумовые помехи в электрической сети.

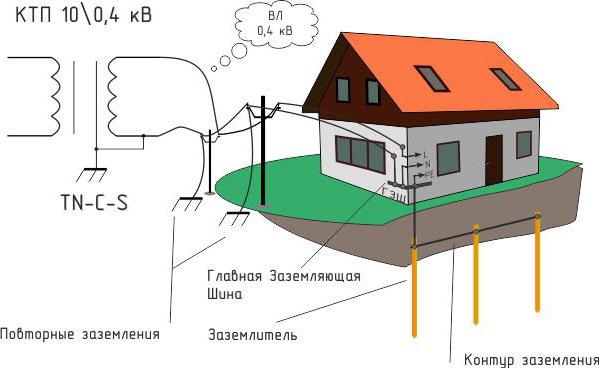

Устройство заземления в личном доме
Устройство заземляющего контура для личного дома, обусловленное правилами ПУЭ и является легким в процессе производства.

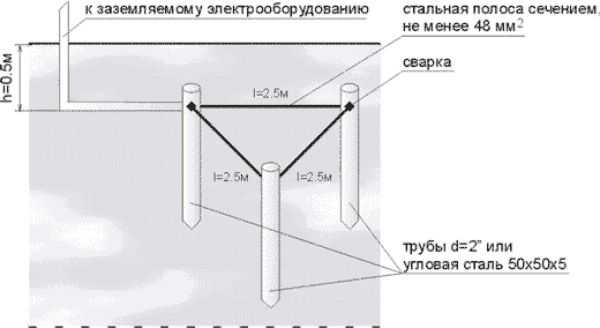

Состоит защитный контур конкретно из 3-х заземляющих электродов вкопанных в землю и железной сварной конструкции являющейся отводящей шиной для электричества.
Внедрение в конструкции нескольких заземляющих электродов обосновано тем, что площади 1-го недостаточно для сотворения нужной площади для настоящей защиты и несколько электродов связанных между собой на расстоянии компенсируют это.
Принципиально не разносить электроды на огромное расстояние по другому поверхность моделируемой площади нарушится, и эффективность заземляющего контура уменьшится в 10-ки раз.
В качестве материала для производства заземления согласно нормам и правилам ПУЭ допускается железные металлы с разным покрытием или луженая и покрытыя цинком медь.

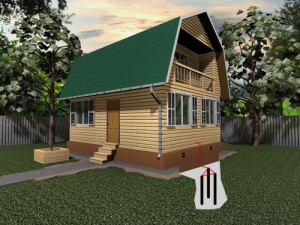

Фото контура заземления в личном доме.
Какой лак для паркета избрать? Прочитайте нашу статью и вы узнаете ответ.
А здесь статья про предпосылки скрипа паркета и устранения этого недочета.

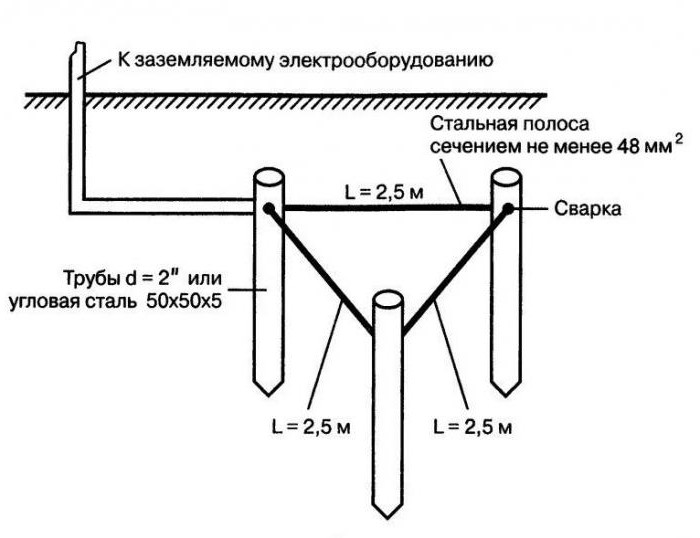

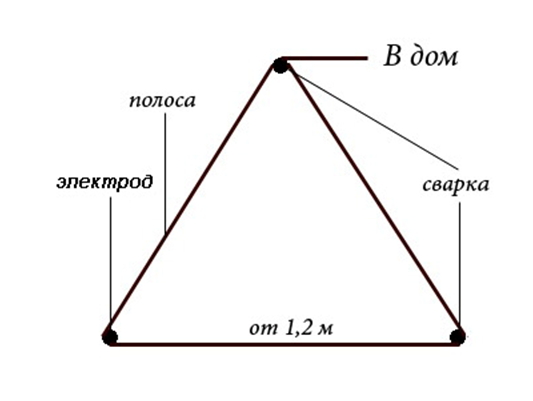

Контур заземления для личного дома. Схема

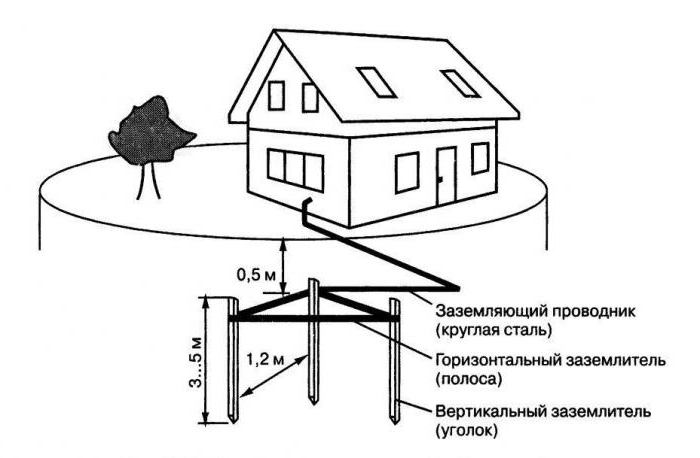

Высота каждого заземляющего электрода монтируемого в землю согласно нормам схемы должна быть 2 – 3 метра. Размещаются электроды в земле по принципу равнобедренного треугольника на расстоянии более 1.2 метра между собой согласно правилам ПУЭ. В качестве связывающего элемента применяется железная пластинка, которая накладывается сварным способом для получения надежного контактного соединения между электродами.
Для подведения заземления от сделанного контура в дом можно применять (рекомендовано) ту же железную шину или металлической провод соответственного сечения.
Установка заземления в личном доме своими руками. Видео

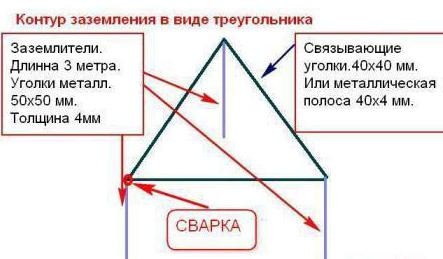

Как заземлить личный дом? Выполнить заземление в личном доме довольно нетрудно произвести своими руками. Для этого пригодятся железные уголки размером 50х50 мм и длиной от 2х до 3х метров и железная пластинка размером 40 х 4 мм.
На избранном участке для монтажа делаем разметку равнобедренного треугольника со сторонами 3м. По размеченному чертежу роем траншею глубиной 70см и по углам забиваем уголки, которые будут, являются заземляющими электродами.
После соединяем их между собой железной полосой сваркой и при помощи той же пластинки либо железного провода подтягиваем шину заземляющего контура к дому. В месте рассредотачивания заземляющей цепи по дому делаем болтовое соединение с гибким медным проводом и распределяем его по инженерной электросети. Засыпаем траншеи землей и наше заземление в доме готово.
Процесс установки защитного заземления в личном доме является легким и не просит специализированных способностей, довольно только придерживаться правил приведенной схемы.
А на этом видео очередной метод, как выполнить заземление для личного дома из комплекта.
Системы заземления для личного дома. Проверка заземления
Система заземления коттеджа, перед введением в эксплуатацию, должна быть испытана на работоспособность. Тестирование системы делается электрическим тестером замеряющим сопротивление либо как он именуется на ординарном языке Омметром. Для личного дома с подключением в сети 220 вольт сопротивление не должно превосходить 30 Ом.
Безупречным вариантом показателя сопротивления является нулевая величина, что гласит о полном поглощении электричества землей. Так как безупречного показателя достигнуть фактически нереально, потому существую нормативы для сотворения электроники бытовых устройств. Удельное сопротивление рассчитывается исходя из конструктивных особенностей заземляющего контура, и имеет стандартные величины 0.5 , 1, 2, 4, 8, 10, 15, 30, 60 Ом.
Не имея под рукою нужного оборудования можно проверить работоспособность заземления при помощи обычной лампочки, соединив один контакт с фазой в сети, а 2-ой с заземлением. Чем ярче зажгется лампочка, тем меньше сопротивление в заземляющем контуре.
Как выполнить откосы на окнах? Ответ на этот вопрос, вы отыщите, прочитав данную статью.
А тут про установку пластмассовых окон своими руками.
Смотрите наш веб-сайт https://ru-house.net/. И вы узнаете еще много познавательной, полезной инфы.
Приблизительная цена заземления в личном доме
Сметная цена для производства заземления в доме рассчитывается исходя из цены и количества материала израсходованного для монтажа, а так же цены работ по сборке и пусконаладочным работам.
Для расчета возьмем стандартный контур:
- Цена 9 метров уголка 50 х 50 (3 заземляющих электрода по 3 метра);
- Цена 9 метров железной пластинки (3 стороны равнобедренного треугольника по 3 метра);
- Цена железного провода для подведения шины заземления к месту рассредотачивания;
- Цена проводимых земляных работ для производства контура;
- Сварочные работы по сборке контура;
- Пусконаладочные работы электротехнической лабораторией.
При изготовлении контура своими руками в расчет берется только цена материалов нужных для производства заземления.
Контур заземления в личном доме своими руками: схема, расчет, установка
Современный личный дом обустроен огромным количеством бытовых электрических устройств. Для подключения их к сети питания нужно выполнить заземление исходя из суждений безопасности. Из данной статьи вы можете выяснить, как верно выполнить контур заземления в личном доме своими руками.
Что такое заземление?
Так именуется специально выполненное соединение с землей частей электрического оборудования. Его главным назначением является гарантированная защита от воздействия электрического тока при выходе из строя бытового устройства.
Набор заземления
В продаже можно повстречать особые комплекты заземления, стоимость которых около 4 600 рублей. Также можно приобрести отдельные комплектующие для монтажа, стоят они дешево. Например, металлической стержень (электрод) длиной 1,5 м обойдется в 500 рублей, муфта – 200 рублей, соединительная шина – 850 рублей. Каждый набор заземления имеет подобающую аннотацию по монтажу, которая учитывает специфику всех изделий.
Но большая часть требуемых частей можно сделать без помощи других. К тому же выбор материалов достаточно широкий. Необходимо только знать требования, которые к ним предъявляются.
Вертикальный заземлитель
- Уголок 50х50х5 мм.
- Трубопровод поперечником более 32 мм, при всем этом толщина стены должна быть 3,5 мм и выше.
Данные электроды можно применять при объемах употребления электроэнергии менее 15 кВт.
Горизонтальный заземлитель
- Проволока из стали сечением более 10 мм 2 .
- Полосовая сталь 40х4 мм.
Проводники
В качестве проводников можно применять железную полосу, железную проволоку либо медный провод. Например, провод СИП с жилами соответственного сечения и без изоляции. При укладке в траншее – более 25 мм 2 , при открытой прокладке – более 16 мм 2 .

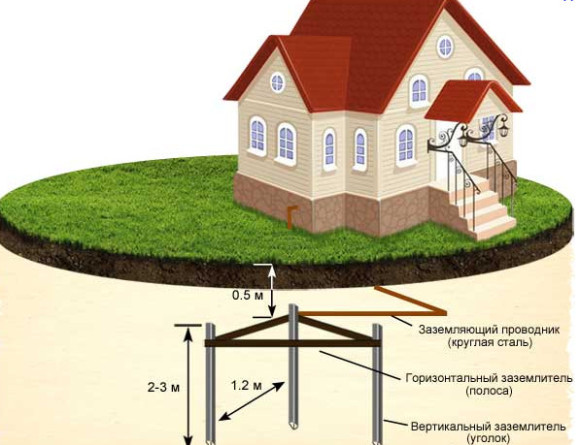

Особенности схемы
- Заглубление электрода – более 1,5 м.
- Расстояние между отмосткой строения и заземляющим контуром – более 1 м.
- Расстояние между вертикальными стержнями – более 1,5 м.
Разметка и выбор места
Установка контура заземления должен производиться поближе к дому, с учетом расстояний, обозначенных выше. Длина соединительной «полосы» в таком случае будет малой, что дозволит уменьшить расход материала. А главное, в предстоящем он не будет препятствовать ведению хозяйственной деятельности – прокладке инженерных коммуникаций, разбивке клумб.
Расчет
Произвести четкий расчет не под силу человеку, не обладающему глубокими заниями. Так как для расчета применяется непростая форма, в какой содержится огромное количество коэффициентов, характеризующих характеристики грунта, влажность земли, также климатические условия зоны. Эти коэффициенты можно получить только средством сложных дополнительных анализов и расчетов, что просит определенной квалификации и, соответственно, будет дорого стоить.
По этой причине разглядим, как выполнить контур заземления в личном доме своими руками более обычным методом. С учетом того, что бытовое оборудование работает в определенном спектре сопротивления контура, в каком он будет нормально работать.
Установка
Контур заземления в личном доме своими руками выполнить не так и просто. Этот процесс достаточно трудозатратный и содержит в себе следующие этапы:
- Начинать работу следует с копания траншеи. Нужно отойти на 1 м от стенки строения и приступить конкретно к процессу. Глубина траншеи должна быть 0,5-0,75 м, иметь вид треугольника, большая сторона которого 2,5-3 м.
- При покупке уголка не стоит сберегать, как уже говорилось ранее, следует выбирать уголок 50х50х5 мм. Так как конструкции наименьшего размера прослужат недолго. В общей трудности будет нужно 3 метра уголка. Дабы он легче заходил в землю, нужно болгаркой срезать один из его концов. Потом уголки средством кувалды забиваются фактически на всю длину по верхушкам треугольника, они должны выступать над поверхностью земли приблизительно на 10 см.
- Выполняя контур заземления в личном доме своими руками, на следующем шаге необходимо соединить в единую цепь три электрода. Для этого будет нужно железная полоса шириной 50 мм и шириной 5 мм, также электросварка. Эта полоса соединит уголки, которые стоят по верхушкам треугольника. Ее нужно приварить к ним в доступных местах. Швы следует проваривать по всей длине. Очень принципиально покрыть эти места краской, дабы в итоге воздействия блуждающих токов и ржавчины сварной шов не разрушился.
- Устройство контура заземления на данном шаге заканчивается, остается только завести его вовнутрь помещения и проверить.
Как завести в дом?
Контур заземления соединяется с электрическим щитом средством железной полосы, которая использовалась для соединения электродов, следующим образом:
- Будет нужно выкопать траншею.

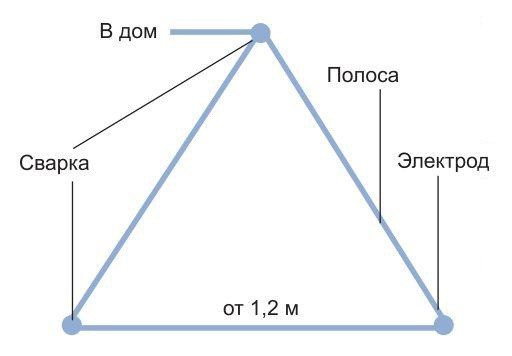

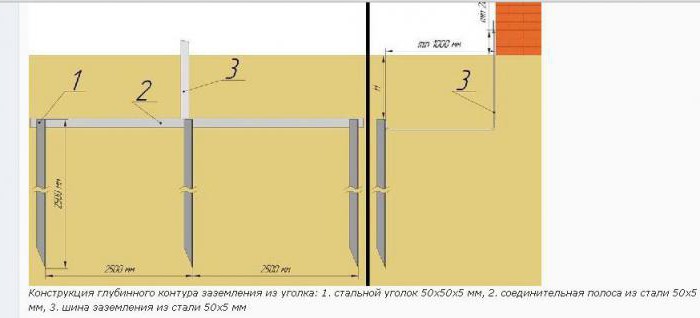

- Контур заземления (схема ниже) и полоса привариваются друг к другу.
- После чего полосу нужно дотянуть до электрического щита.
- Для предстоящего подключения шины заземления к электрическому щитку допускается применять медную жилу.
- Потом к заземляющей шине приваривается винт и соединяется с медной жилой. К винту средством 2-ух шайб и гаек подключается медный кабель, который собирает все заземляющие провода дома.
Проверка контура заземления
Для четкого измерения сопротивления контура будет нужно особое оборудование. При его отсутствии можно пользоваться народным методом, который дозволит найти работоспособность получившегося контура.
Нужно взять мощнейший потребитель (от 2 кВт) и присоединить его таким макаром: к фазе в квартире — один конец питающего провода, к заземлению — другой, и устройство должен заработать. После этого следует в этой сети измерить напряжение при выключенном и включенном оборудовании. Малозначительная разница напряжения (5-10V) свидетельствует о том, что вы сделали верный контур заземления, который вполне готов к эксплуатации.
Если же тест показал существенную разницу напряжения, то будет нужно добавить еще электродов. От верхушки треугольника в всякую сторону прокапывается еще одна траншея длиной 2,5 м и на ее конце в грунт забивается дополнительный уголок, который связывается с полосой, и поновой осуществляется проверка. Если все нормально, то контур заземления (схема выше) можно считать готовым.
Воспрещается
- Подключать проводники к железным трубопроводам всех инженерных коммуникаций.
- Покрывать лакокрасочными составами элементы схемы.
- Применять для подключения заземления «нулевой» провод.
- Располагать горизонтальные заземлители и соединители наверху (наземная прокладка применяется в редчайших случаях).
Полезные советы
1. До того как приступить к работе, рекомендуется составить временную схему контура, которую лучше сохранить. Ведь с течением времени почти все забывается, и дабы потом не гадать, где проходит соединитель и в каком месте заложены электроды, под рукою всегда будет схема контура.
2. Электроды допускается располагать не только лишь по верхушкам треугольника. Их можно расположить по дуге, на полосы. Принципиально, дабы общее сопротивление системы заземления не превышало 3 Ом (цепь напряжения до 500 В) и 4 Ом (до 1 кВт). По мере надобности данный показатель миниатюризируется средством установки еще 1-2 стержней.
3. Если выполнить застыл без помощи других не представляется вероятным, то для абсолютной убежденности в качестве монтажа схемы, лучше пригласить спеца. Данная услуга в среднем обойдется в 400-500 рублей.
Очень нередко эту услугу энергетики практически навязывают, убеждая, что данный вид работ имеют право производить только лицензированные организации. Но ни в какой нормативной документации нет указаний о запрете на самостоятельную установку контура.
Естественно, что установка можно заказать у энергетиков, принять готовую работу и заплатить за нее. Но если вы убеждены в собственных силах, почему бы не смонтировать контур заземления без помощи других.
