Дабы подключить трехфазный мотор на 380 В к однофазовой сети на 220 В, следует выполнить расчёт конденсатора для электродвигателя 380 на 220 вольт, если быть более четким, пары конденсаторов — рабочего и пускового. Асинхронный электромотор подключается 2-мя методами: по схемам «треугольник» и «звезда».
Электронный компонент скопления электроэнергии
Конденсатором именуется электронный элемент, который предназначен для аккумулирования электроэнергии. Нрав работы не предугадывает активных действий компонента. С учетом рабочего режима выделяют конденсаторы переменной и неизменной ёмкости.
Зависимо от вида напряжения различают полярные, где следует строго придерживаться определенной полярности, и неполярные (используются в цепях переменного и неизменного тока). При выборе требуемой емкости следует держать в голове, что в цепи с параллельным соединением итоговая ёмкость складывается.
Дабы электромотор запустился и продолжил работать, используют пусковые (Сп) и рабочие (Ср) конденсаторы. Назначение пускового конденсатора — запуск электродвигателя.
Когда мотор добивается рабочей частоты и мощности, пусковой конденсатор выключают. Основная функция рабочего конденсатора — создание достаточного сдвига электромагнитного поля.
Емкость рабочего конденсатора для подсоединения электромотора по схеме подключения обмоток «звезда» рассчитывают по формуле:
C р =2800 * I н /U с (мкф), где:
- I н — номинальный ток электромотора, измеряемый в Амперах (соответствует паспортным данным электродвигателя);
- U с — напряжение сети. Единица измерения — Вольт.
Пусковой конденсатор подсоединяется параллельно рабочему и врубается лишь на шаге запуска электромотора. В момент набора оборотов движком необходимо выключить пусковой конденсатор.
Емкость пускового конденсатора должна превосходить емкость рабочего в 2,5−3 раза. Рассчитывается по формуле: C п = (2,5…3) * C р; (мкф).
Установление выводов обмоток

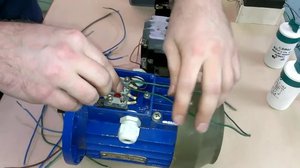

Сперва нужно поделить выводы обмоток попарно. У каждой пары должны быть концы, надлежащие обмотке. Для этого будет нужно тестер либо индикатор напряжения. При использовании тестера устанавливают флаг переключателя на измерение сопротивления (обозначается греческой буковкой Ω «омега»). Если применяется индикатор напряжения, до работы необходимо дотронуться к токоведущим частям на несколько секунд, дабы зарядить и протестировать устройство.
После чего берется один из выводов обмотки, который будет условно принят началом первой обмотки, и маркируется «U1». Дальше нужно коснуться одним измерительным стержнем тестера либо измерителя напряжения вывода «U1», а другим — любого из оставшихся выводов.
Если после чего значения тестера либо индикатора остались постоянными, этот конец оставляют, а вторым измерительным стержнем касаются другого вывода других 4 проводов, перебирая до того момента, пока характеристики измерительных устройств не поменяются. Отыскав таким методом 2-ой вывод обмотки, его принимают за конец первой обмотки и маркируют «U2». Аналогичным методом поступают с другими 4-мя проводами.
Методы подключения электродвигателей
В быту часто появляется необходимость подключить электромотор 380 на 220 вольт. Невзирая на то что коэффициент полезного деяния значительно понижается (более чем 50%), такое преобразование может быть оправданным. Практически после модернизации мотор начинает делать работу двухфазного.
Российские производители электромоторов часто собирают схему «звезда» по дефлоту, тогда как «треугольник» необходимо будет ещё выполнить, подсоединив три фазы и собрав звезду. Сильной стороной схемы подключения мотора 380 на 220 вольта «треугольник» трёхфазовой электроцепи считается наибольшая мощность, вырабатываемая движком.
Для соединения обмоток мотора «треугольником» необходимо:
- подсоединить начало 2-ой обмотки с концом первой;
- начало третьей обмотки с концом 2-ой;
- начало первой обмотки с концом третьей обмотки.
Если мотор подключён по схеме «треугольник», то он способен выдавать стопроцентную паспортную мощность, но во время пуска сила тока так велика, что появляется риск нарушения изоляции проводов. По этой причине в массивных электродвигателях применяют смешанную схему подсоединения «звезда-треугольник». Мотор запускается на малых пусковых токах, а при вхождении его в рабочий режим осуществляется переход на схему «треугольник».
Запуск по схеме подключения трёхфазного электродвигателя на 220 «звезда» осуществляется плавненько из-за невозможности достигнуть очень вероятной работоспособности электромотора.
Схема «треугольник» подойдет электродвигателям с частотой вращения менее 1,5 тыс. об/мин. В этом типе соединения используют конденсаторы. Смысл подключения эл. мотора 380 на 220 через рабочий конденсатор — это возникновение третьей фазы.

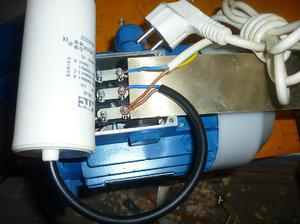

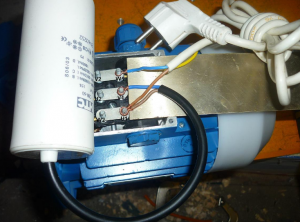

Схема подключения электродвигателя 380 на 220 через конденсатор
Ранее схема подключения электродвигателя 380 на 220 Вольт была популярна по обычной причине, в продаже практически не было электродвигателей на 220 Вольт. Люди приносили с работы, заводов, промышленные трехфазные электродвигатели на 380 В. В главном они использовались в личных домах для заточных станков малой мощности, очень нередко для циркуляционных, компрессоров. Не во всех домах было 380 В, даже более того, в подавляющем большинстве. И по этой причине нужно было подключение электродвигателя 380 на 220 В.
Разновидности схем подключения
Существует некоторое количество видов схем подключение трехфазного электродвигателя при помощи конденсаторов. Разновидности схем подключения 380 на 220 В обоснованы несколькими факторами, мощность (Р, кВт) и вид соединения обмоток. Если мощность более 1.5 кВт, то нужно применять пусковые конденсаторы, которые применяются только при пуске мотора и потом отключаются.
При выборе типа использования учитывают соединения обмоток асинхронного мотора. Их две, звезда и треугольник. В первом случае, обмотки соединяются в одной точке, при треугольнике, начало обмотки соединяется с концом предшествующей.
Выводов на клемник агрегата три. Означает, соединение в звезду уже собрано. Но в некоторых случаях заводом изготовителем выводят 6 концов, а маркируются они С1, С2, С3 (начало обмоток), С4, С5, С6 (конец обмотки). Нужно поглядеть на бирку, где обозначено соединение мотора (треугольник, звезда) и согласно ей выполнить соединение проводов. Лучше это предоставить электрику.

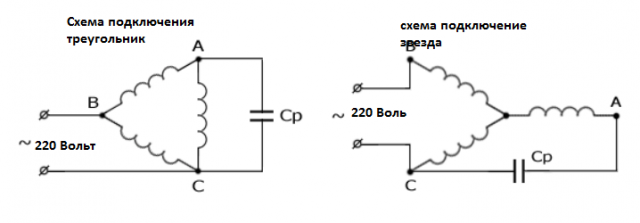

Рис.1. Включение мотора до 1.5 кВт при соединении треугольник, звезда
Здесь необходимо учесть, при применении вида треугольника, пропадает порядка 70 % номинальной мощности, а звездой утраты способны достигать 50 %.
Как видно из рисунка, схема подключения электродвигателя обычная. Фаза и ноль присоединяются к двум выводам обмоток (два провода на электродвигателе), а 3-ий провод (обмотка) компенсируется через рабочий конденсатор к фазному проводу сети.

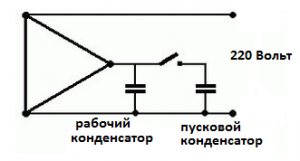

Рис.2. Схема включения при мощности электродвигателя более 1.5 кВт
В данной схеме нужно добавить пусковой конденсатор параллельно рабочему, как показано на рисунке. Рекомендуется его включать через кнопку, другими словами надавил, мотор запустился и отпустил ее.
Если ротор крутится не в ту сторону, то просто необходимо поменять фазу и ноль. Так же необходимо верно избрать кабель.

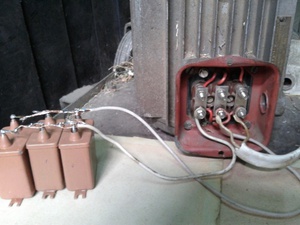

Выбор емкости рабочего и пускового конденсатора

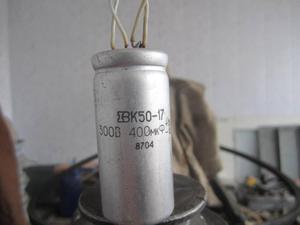

Напряжение его должно быть более 300 В, но хорошим вариантом это 400 В. Рекомендуется брать типов МБГО, МБПГ, МБГЧ.
Расчет рабочей емкости делается по формуле:
Сраб. = 4800 × I/ U, где I номинальный ток электродвигателя, А. U, напряжение сети, В.
При включении по схеме треугольник рассчитывается по формуле:
Сраб. = 2800 × I/ U
В некоторых случаях принимают ориентировочный расчет емкости, на каждый киловатт мощности электродвигателя берется 70 – 100 мкФ емкости. Таковой расчет применяют, когда мотор после перемотки и существует определенная погрешность, так как нельзя в критериях электроцеха выполнить ремонт и при всем этом достигнуть номинальных технических черт. В данном случае рабочую емкость необходимо собирать из нескольких, что бы позже добавлять либо уменьшать.
