Цветовая маркировка резисторов, калькулятор резисторов онлайн дозволит для вас отыскать сопротивление резисторов по их цветовой маркировке в виде 4 либо 5 цветных колец.
С какой стороны считать полосы на резисторе
Сопротивление резистора определяют по первым цветовым кольцам:
- У частей с 3-мя полосами 1-ые два цвета — это числа, а 3-ий цвет — множитель.
- У частей с 4-мя полосами 1-ые два цвета — это числа, 3-ий цвет — множитель, 4-ый цвет — допустимое отклонение сопротивления резистора от его номинального значения.
- У частей с пятью полосами 1-ые три цвета — это числа, 4-ый цвет — множитель, 5-ый цвет — допустимое отклонение сопротивления резистора от его номинального значения.
- У частей с шестью полосами 1-ые три цвета — это числа, 4-ый цвет — множитель, 5-ый цвет — допустимое отклонение сопротивления резистора от его номинального значения, 6-ой — температурный коэффициент.
Цветная маркировка на резисторах читается слева вправо. При всем этом необходимо верно найти левую сторону. Обычно, 1-ая полоса наноситься поближе к одному из выводов резистора. Если же элемент имеет малый размер и на нем нереально соблюсти нужные пропорции разграничения маркировки, то отсчет ведется от цветной полосы, которая в сопоставлении с остальными самая широкая.
Дополнительно можно отметить, что для обозначения первых полосок на резисторах никогда не применяется серебристый и золотой цвет. И, как видно из таблиц для расчетов, для данных цветов не заданы цифровые значения.
Калькулятор цветовой маркировки резисторов
Цветовая маркировка по характеристикам резистора
Этот калькулятор конвертирует сопротивление резистора в цветовую маркировку из 3-х, 4 и 5 полосок. Если вы интересуетесь электроникой, но не сможете уяснить цветовую шифровку (голова ведь не мусорный ящик!) — этот калькулятор вам. Если ввести в калькулятор значение резистора, которое вышло в итоге расчета схемы, он проверит соответствие сопротивления одному из стандартных значений из рядов E3–E192 и покажет как смотрится резистор данного номинала с цветовой шифровкой.
Пример: высчитать цветовой код резистора 2.7 кОм ±20%.
Введите значение в спектре 0,1 Ом — 999 МОм либо 0 Ом для перемычки с нулевым сопротивлением
Допуск и число полосок
Поделиться ссылкой на этот калькулятор, включая входные характеристики
Стандартное значение сопротивления в ряду
Необычное значение сопротивления в ряду
Стандартное значение в других рядах
Наиблежайшее наименьшее стандартное значение в ряду
Наиблежайшее большее стандартное значение в ряду
Характеристики резистора по цветовой маркировке
345
Поделиться ссылкой на этот калькулятор, включая входные характеристики
Скачать, сохранить итог
Изберите метод сохранения
Вы сможете сохранить итог расчёта в формате PDF на ваше устройство.
Распечатайте итог расчёта конструкции на бумагу любого формата.
Отправьте итог расчета в формате PDF на ваш е-мейл.
Определения и расчет
Резистор и сопротивление
Резистор — пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно отыскать фактически во всех электронных устройствах. Они применяются для разных целей, а именно, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных частей электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Перечень можно продолжать нескончаемо.

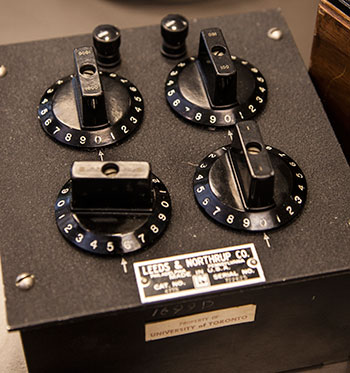

Декадный магазин сопротивлений
Электрическое сопротивление резистора либо любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет фактически хоть какой материал не считая сверхпроводников, имеющих нулевое сопротивление. Подробнее о сопротивлении, удельном сопротивлении и проводимости.
Допустимое отклонение от номинального значения
Естественно, можно выполнить резистор с очень четким значением сопротивления, но он будет очень дорогим. К тому же, очень четкие и дорогие резисторы бывают необходимы довольно изредка, к примеру, в качестве делителей напряжения в мультиметрах. Тут мы побеседуем о дешевых и не очень четких резисторах, применяемых в электронных устройствах. Почти всегда точность ±20% полностью допустима. Для резистора сопротивлением 1 кОм это значит, что хоть какой резистор с сопротивлением в спектре от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критические составляющие может быть ±1% либо даже ±0.05%. В то же время необходимо подчеркнуть, что в наше время трудно отыскать резисторы с допуском 20%. Обыкновенными являются 5-процентные и 1-процентные резисторы. Когда-то, во времена ламповых и первых транзисторных радиоприемников, такие резисторы были очень дорогими и обыкновенными были 20-процентные резисторы.

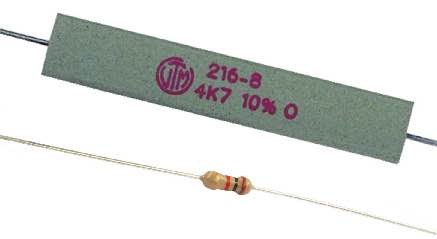

Сопоставление 0,1-ваттных резисторов для поверхностного монтажа в корпусе 1608 (1,6 × 0,8 мм) с 10-ваттным глиняним резистором сопротивлением 1 Ом
Параллельное соединение резисторов, онлайн расчет
Комменты к калькулятору
Количество комментариев: 0
Маркировка резисторов
Огромные резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и знаками и осознать такую маркировку нетрудно. Но, величину сопротивления тяжело напечатать на малеханьких резисторах (и других электронных компонентах), в особенности цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Потому в последние 100 лет для маркировки радиодеталей использовалась цветовая шифровка. Такая шифровка применяется не только лишь для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других частей.

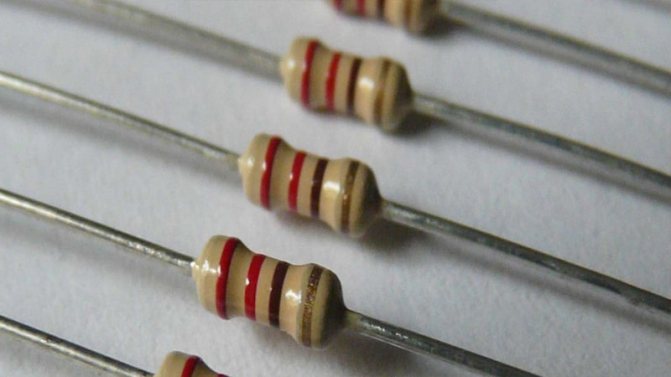

Цветовая маркировка резисторов

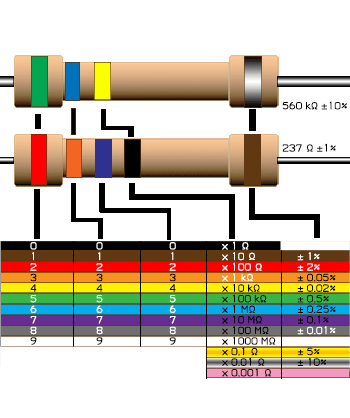

Для маркировки резисторов применяется до 6 цветных полосок. Почаще применяется код из 4 полосок, в каком 1-ая и 2-ая полосы представляют первую и вторую значащую цифру, 3-я полоса кодирует множитель, а 4-ая — допуск. Между третьей и четвертой полосой обычно имеется плохо различимый увеличенный зазор, который позволяет найти направление чтения кода — составляющие ведь симметричные! 20-процентные резисторы обычно маркируются только 3-мя полосами — там не указывается допуск. Их полосы обозначают цифру, цифру и множитель.
Для 2-процентных либо более четких резисторов применяют 5 либо более полосок, представляющих величину сопротивления. Последняя полоса в маркировке из 6 полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в высшей части странички показан принцип цветовой маркировки.
Полосы считываются слева вправо. Они обычно группируются поближе к левому концу элемента. Если между последней полосой и остальными полосами имеется зазор, он обычно указывает, что эта сторона элемента — правая. Также если имеется золотая либо серебряная полоса, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей желательных величин. Если значения там нет — попытайтесь прочесть маркировку с другого конца. Направьте внимание: в этом калькуляторе цветовая шифровка соответствует интернациональному эталону IEC 60062:2016..
Нажмите на приведенные ниже примеры, дабы поглядеть цветовую шифровку резисторов:
10 кОм ±20%, 12 Ом ±20%, 15 МОм ±1%, 18 МОм ±2%, 22 кОм ±10%, 27 Ом ±5%, 33 кОм ±5%, 39 МОм ±0,5%, 0,47 Ом ±0,25%, 0,56 Ом ±0,1%, 68 Ом ±0,05%, 0,82 Ом ±20%
Цифровая маркировка
На поверхности относительно огромных резисторов, созданных для поверхностного монтажа (англ. SMT — surface-mount technology либо SMD — surface-mount device), также на относительно огромных резисторах с выводами для монтажа в отверстия для маркировки печатают числа. В связи с ограниченным местом, эти числа нередко бывает тяжело прочесть. Маркировка применяется, в главном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые отлично промаркированы. Многие резисторы вообщем не имеют маркировки и после того, как автомат установил их на плату, единственным методом выяснить их сопротивление является его измерение.
Резисторы 39 × 10⁰ = 39 Ом 0,1 Вт для поверхностного монтажа в корпусах 1608 (1,6 × 0,8 мм)
Для маркировки применяется несколько систем: три либо четыре числа, две числа и буковка, три числа и буковка, код эталона RKM, в каком буковка, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три числа, они представляют две значащие числа номинала и множитель. К примеру, 103 на резисторе для поверхностного монтажа значит 10 × 10³ = 10 кОм.
Система из 4 цифр применяется для маркировки резисторов высочайшей точности, к примеру, для резисторов рядов E96 и E192. Пример шифровки: 2743 = 274 × 10³ = 274 кОм.
Для резисторов наименьшего размера применяется другая система. К примеру, для серии E96 применяются две числа и буковка. Такая система позволяет сберечь один символ по сопоставлению с системой из 4 цифр. Это связано с тем, что ряд E96 содержит наименее 100 значений, которые могут быть представлены 2-мя цифрами, если их последовательно пронумеровать. Другими словами 01 — 100, 02 — 102, 03 — 105 и т.д.. Буковкой кодируют множитель. Отметим, что изготовители нередко применяют собственные, неординарные системы маркировки. Потому наилучшим методом определения сопротивления всегда является его измерение мультиметром.
В шифровке RKM буковка, значащая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая либо точка могут не пропечататься либо просто пропасть на элементах либо на копиях документов. Не считая того, данный способ позволяет применять меньше знаков. К примеру, R22 либо E22 значит 0,22 Ом, 2К7 значит 2,7 кОм и 1М5 значит 1,5 МОм.

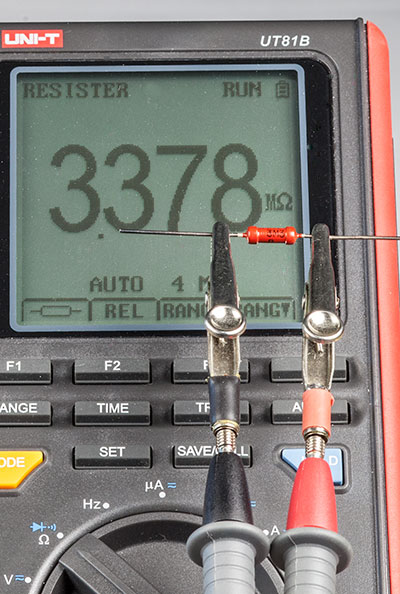

Измерение сопротивления резистора МЛТ 3,3 МОм 0,5 Вт при помощи осциллографа-мультиметра
Измерение сопротивления
Сопротивление можно измерить при помощи аналогового (со стрелкой) либо цифрового омметра либо мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Время от времени можно примерно измерить сопротивление, не извлекая резистор из схемы. Но перед таким измерением нужно отключить питание и разрядить все конденсаторы.
Мультиметр применяется не только лишь для измерения сопротивления резисторов, но и для измерения контактного сопротивления разных переключающих частей, к примеру реле и выключателей. При помощи мультиметра можно, к примеру, найти, что пора поменять кнопку компьютерной мышки. Для этого необходимо аналоговым либо цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики либо опции, так как она играет роль стрелки и указывает секундные конфигурации сопротивления, которые на цифровом мониторе с мигающими секторами трудно осознать. Таким мультиметром можно просто найти нехорошие контакты, к примеру, завышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.
Калькулятор цветовой маркировки резисторов (Онлайн)
Цветовая маркировка резисторов — это набор цветных колец на корпусе элемента, каждому из которых соответствует определенный цифровой код. Представленный онлайн калькулятор цветовой маркировки резисторов дозволит для вас стремительно подобрать для электрической цепи подходящий элемент, владеющий определенным значением сопротивления.
Маркировка резисторов
Как вы уже сообразили, резисторы, являясь простыми компонентами электроники, обеспечивают ограничение токов и понижение напряжения. Это позволяет, к примеру, работать на светодиодах с питающим напряжением.
Но омические сопротивления неминуемы не только лишь в источниках питания, но и при обработке аудио и видеосигналов, также в цифровых разработках . Если гласить кратко, то электрическое сопротивление можно отыскать практически в каждом электронном устройстве. Потому логично, что сами приборы бывают самых различных конструкций, при всем этом, вне зависимости от конструкций, они обязаны иметь подобающую маркировку.
И вот для того, дабы маркировка не смотрелась для кого-либо кое-чем сложным и непонятным, выдумали калькулятор для определения сопротивления.
Читайте также: Как подключить видеодомофон своими руками – пошаговая аннотация
Введение
Резистор — это электронный устройство, который имеет определенное сопротивление. Его основная задачка — преобразование силы тока в напряжение и напротив. Ввиду малых размеров не всегда удается нанести и считать маркировку с резистора — например, устройство на 0,25 ватт, довольно нередко используемое в системотехнике, имеет длину менее 3.2 мм при поперечнике 1,8 мм. Вот поэтому и была разработана цветная схема маркировки. Она является интернациональной, ее утвердила IEC (International Electrotechnical Commission) и требования ГОСТ 175-72.
Маркировка резисторов полосами
Читать полосы положено слева вправо. 1-ое кольцо наносится поближе к проволочному выходу из устройства.
Калькулятор цветовой маркировки резисторов
Непременно, уникальное устройство, которое просто применяется и эксплуатируется для определения и кодировки электрического сопротивления (что же все-таки это такое? (знак R) в электротехнике — это мера электрической величины (U), которая нужна для протекания определенного электрического тока (I) через электрический проводник; электрическое сопротивление, к примеру, нагревательной спирали, которая греется и испаряет жидкость, выражается в Омах).
Калькулятор устроен так “легко”, что дозволит отыскать для вас компонент сопротивления в самые кратчайшие сроки.
Рассеиваемая мощность
Если через резистор проходит электрический ток, электрическая энергия преобразуется в термическую и резистор греется. Тепло рассеивается в окружающую среду. При этом, термическая энергия должна быть передана в окружающую среду так, дабы температура резистора и окружающих его частей оставалась в границах нормы. Мощность, выделяемая на резисторе, определяется по формуле:
— напряжение в вольтах на резисторе сопротивлением
R
в омах,
I
— протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения характеристик в течение долгого периода времени, именуется
предельной рассеиваемой мощностью
. В общем случае, чем больше корпус резистора, тем огромную мощность может он рассеивать. Выпускаются резисторы различной мощности и можно повстречать резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

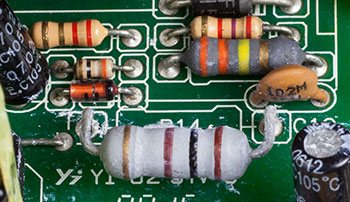

Резисторы с цветовой шифровкой мощностью 0,125, 0,25, 0,5 и 1 Вт в компьютерном блоке питания
Почему для калькулятора резисторов нужна цветовой код?
Невзирая на то, что массивные и объемные резисторы можно маркировать без каких-то заморочек, этого нельзя сказать о маленьких проводных резисторах.
Из-за нехватки “места” числа должны быть очень малеханькими. Не считая того, при сборке печатных плат всегда следует смотреть за тем, дабы маркировка резисторов была читаемой. Ведь, согласитесь, будет очень удивительно, если для вас поначалу необходимо будет удалить компонент, дабы потом иметь возможность считывать его электрическое значение.
Почти во всем тем самым была введена шифровка при помощи цвета.
Перечень значений номинальных рядов E6–E192

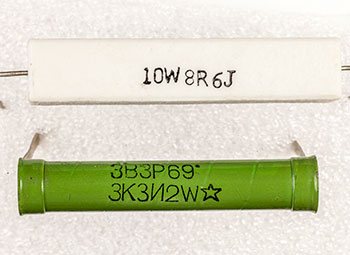

Современный мощнейший 10-ваттный глиняний резистор 8,6 Ом и 2-ваттный резистор ВЗР 3,3 кОм русского производства, сделанный в 1969 г.
Маркировка резисторов
Наша индустрия выпускает неизменные и переменные резисторы различных конструкций и номиналов: от нескольких ом до 10-ов и сотен мегаом. Из неизменных более распространены металлопленочные резисторы МЛТ (Металлизованные Лакированные Термостойкие). Сопротивления резисторов от 1 до 999 Ом, от 1 до 999 кОм и от 1МоМ, обозначают цифрами с единицей сопротивления (R либо E — оМ, К — килоом, М — мегаом). Цифро-буквенную маркировку наносят на корпус резистора. В ней информация о сопротивлении и допуске. Допуск — отклонение настоящего значения от маркировочного.
Таблица допустимых отклонений номиналов резисторов русского производства.
Определим номинал резистора
М22В = 0,22МоМ = 220КоМ= 220000 оМ +20. -20%
Разберем еще несколько примеров
5К1И = 5,1КоМ = 5100 оМ +5. -5%
2К7Ж = 2,7 КоМ = 2700 оМ +0,1. — 0,1%
К56Ф = 0,56 КоМ = 560 оМ +30. -30%
1ЕОС = 1,0 оМ = 1 оМ +10. -10%
2М2С = 2,2 МоМ = 2200 КоМ = 2000000 оМ +10. -10%
В текущее время допустимые отличия от номинала обозначают латинскими знаками.
Определим номинал резистора
К15В = 0,15КоМ = 150 оМ +0,1. — 0,1%
2R2D = 2,2 оМ +0,5. — 0,5%
R22M = 0,22 оМ +20. -20%
M82G= 0,82 MоМ = 820 КоМ = 820000 оМ +2. -2%
4K7J= 4,7 KоМ = 4700 оМ +5. — 5%
24KK= 24 kоМ = 24000 оМ +10. -10%
6M8N = 6,8 MоМ = 6800 КоМ = 6800000 оМ +30. -30%

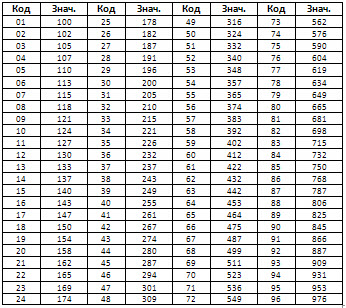

Наборы резисторов (микросборки) обычно состоят из металло-пленочных резисторов. Нужную информацию можно получить по цифро-буквенной маркировке. На корпусе, около первого вывода, наносится метка (ключ).
Пример Разглядим буковки ближе

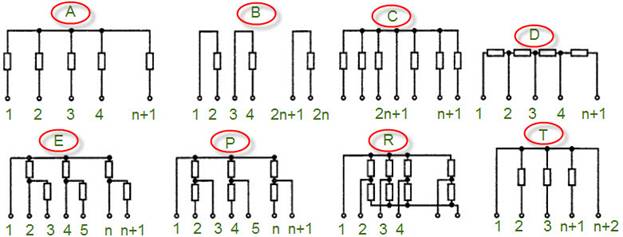

Схема сборки, информирует, по какому методу, соединены резисторы.
Поэтому 9A102J — сборка содержит 9 выводов, 8 резисторов по схеме А, номинал 1 КоМ, допуск 5%.
В текущее время все более применяются SMD (Surface Mount Tehnology) составляющие. Они маркируются разными методами. Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются 3-мя цифрами. 1-ые две — номинал, последняя — цифра 10 в степени. Буковка R перед номиналом, десятичная запятая. Цвет корпуса устанавливает производитель.
473= 47 х 1 0 3 оМ= 47 КоМ = 47000 оМ
562= 56 х 1 0 2 оМ= 5,6 КоМ = 5600 оМ
200= 20 х 10 0 оМ= 20 оМ
R470= 0,47 оМ
Для резисторов типоразмера 0805 (от L=2,10 мм, W= 1,30 мм) с допуском 1%. 1-ые три числа задают номинал, а последняя показатель степени (цифра 10 в степени).
7502 = 750 х 10 2 оМ = 75 КоМ
6801 = 680 х 10 1 оМ = 6,8 КоМ
0= 0,0 оМ
Для резисторов типоразмера 0603 (от L=1,60 мм, W = 0,85 мм) с допуском 1%.
Две числа задают номинал, последняя буковка показатель степени (цифра 10 в степени). Определяем по таблице.
39А = 249 х 10 0 оМ = 249 оМ
32D = 210х 10 3 оМ = 210 КоМ
По ГОСТ175-72 и эталону 62IEC, цветовая маркировка наносится в виде 3-6 колец. Маркировочные кольца должны быть смещены к одному из выводов, либо ширина первого и второго кольца вдвое больше других. В отдельных случаях, фирмы-производители, вводят свою маркировку, что затрудняет правильное нахождение номинала детали.

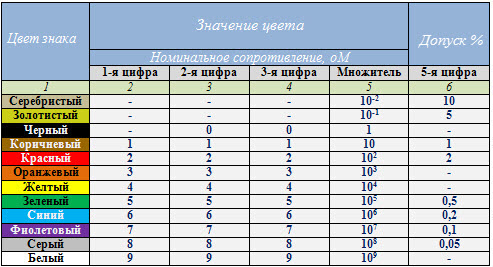

В таблице обозначено, какими конкретно цифрами соответствует цветовой код.
5 полос: 1-ые две полосы-цифры, третья-множитель, четвертая-допуск.
4 полосы: 1-ые две полосы-цифры, третья-множитель, четвертая-допуск.
3 полосы (от 20%): 1-ые две полосы-цифры, третья-множитель.
Определим номиналы резисторов:
желт. фиолет. черн. оранж. красн. = 470 х 10 3 оМ = 470КоМ (2%)
желт. феол.черн. крас. сереб. = 470 х 10 2 оМ = 47 КоМ (10%)
крас. крас.корич.золот. = 22 х 10 оМ = 220 оМ (5%)
оранж. оранж. крас. = 33 х 10 2 оМ = 3,3 КоМ
