Калькулятор расчета сечения по мощности

Онлайн-калькулятор расчета производительности вентиляции

Расчет вентиляции, обычно, начинается с подбора оборудования, подходящего по таким характеристикам, как производительность по прокачиваемому объему воздуха и измеряемому в кубометрах в час. Принципиальным показателем в системе является кратность воздухообмена. Кратность воздухообмена указывает, сколько раз происходит полная замена воздуха в помещении в течение часа. Кратность воздухообмена определяется СНиП и находится в зависимости от:

• предназначения помещения
• количества оборудования
• выделяющего тепло,
• количества людей в помещении.

В сумме все значения по кратности воздухообмена для всех помещений составляют производительность по воздуху.

Расчет производительности по кратности воздухообмена

Методика расчета вентиляции по кратности:

L = n * S * Н, где:

L — нужная производительность м 3 /ч;
n — кратность воздухообмена;
S — площадь помещения;
Н — высота помещения, м.

Расчет производительности вентиляции по количеству людей

Методика расчета производительности вентиляции по количеству людей:

L = N * Lнорм, где:

L — производительность м 3 /ч;
N — число людей в помещении;
Lн — нормативный показатель употребления воздуха на 1-го человека составляющий:
при отдыхе — 20 м 3 /ч;
при офисной работе — 40 м 3 /ч;
при активной работе — 60 м 3 /ч.

Онлайн-калькулятор расчета системы вентиляции

Следующий шаг в расчете вентиляции — проектирование воздухораспределительной сети, состоящей из следующих компонент: воздуховоды, распределители воздуха, фасонные изделия (переходники, повороты, разветвители.)

Поначалу разрабатывается схема воздуховодов вентиляции, по которой делается расчет уровня шума, напора по сети и скорости потока воздуха. Напор по сети впрямую находится в зависимости от того, какова мощность применяемого вентилятора и рассчитывается с учетом поперечников воздуховодов, количества переходов с 1-го поперечника на другой, и количества поворотов. Напор по сети должен возрастать с повышением длины воздуховодов и количества поворотов и переходов.

Расчет количества диффузоров

Методика расчета количества диффузоров

N = L / ( 2820 * V * d * d ), где

N — количество диффузоров, шт;
L — расход воздуха, м 3 /час;
V — скорость движения воздуха, м/сек;
d — поперечник диффузора, м.

Расчет количества решеток

Методика расчета количества решеток

N = L / ( 3600 * V * S ), где

N— количество решеток;
L — расход воздуха, м 3 /час;
V — скорость движения воздуха, м/сек;
S — площадь живого сечения решетки, м2.

Проектируя системы вентиляции, нужно отыскивать среднее соотношение между мощностью вентилятора, уровнем шума и поперечником воздуховодов. Расчет мощности калорифера делается с учетом нужной температуры в помещении и нижним уровнем температуры воздуха снаружи.

Расчет мощности калорифера

Р = T * L * Сv / 1000, где:

Р — мощность устройства, кВт;
T — разница температур на выходе и входе системы, °С;
L — производительность м?/ч.
Cv — большая теплоемкость воздуха = 0,336 Вт·ч/м?/°С.
Напряжение питания может быть однофазовым 220 В либо трехфазным 380 В. При мощности более 5 кВт лучше внедрение трехфазного подключения.

Также при выборе оборудования для системы вентиляции нужно высчитать следующие характеристики:

Калькулятор расчета медных шин по току

По бессчетным просьбам клиентов мы доработали наш калькулятор и предлагаем вашему вниманию возможность расчета веса метра медной электротехнической шины, также расчет веса и примерной цены партии медной электротехнической шины.

Размеры

Будьте внимательны: данный калькулятор дает только ориентировочный вес и приблизительную цена! Вес и цена реальных шин может значительно отличаться!

Спец калькуляторы для расчета веса металлопроката

Также на наше веб-сайте вы сможете приобрести электротехническую медную шину ШМТ либо пользоваться другими калькуляторами для расчета веса:

Справочные материалы по электротехническим шинам

Также в нашем разделе «Справочник» Вы сможете изучить расчетные таблицы по электротехническим шинам:

Присылайте ваши заявки на покупку дюралевого проката на нашу почту Адресок электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

В Невской Дюралевой Компании Вы сможете приобрести алюминий со склада в Петербурге либо заказать доставку по Рф.

Cклад Невской Дюралевой Компании размещен по адресу Лиговский пр. д. 266, неподалеку от станции метро «Московские Ворота», вблизи грузовая магистраль — Витебский проспект, выезды на ЗСД и КАД.
Документы на погрузку выдаются на месте.

Калькулятор

Электротехническая дюралевая шина

Электротехническая шина делается в виде полосы прямоугольного сечения и применяется в качестве проводника электрического тока в электротехнических установках. Широкая номенклатура сечений шины от 3х15 до 12х120 позволяет подобрать проводник для любого тока прямо до 4650А (переменный ток).

При производстве электротехнического оборудования используются марки АД0 (более пластичная, но не закаленная шина) и АД31 (термически обработанная дюралевая шина).
Дюралевая электротехническая шина отличается относительно низкой ценой, более лёгким весом, стойкостью к коррозии и колебаниям температуры и, главное, высочайшей электропроводностью. Дюралевая шина легче гнётся на станке и с ней в целом проще работать, чем с медной. Но, стоит увидеть, что на открытом воздухе на поверхности алюминия с течением времени всё же может появляться окисная плёнка, снижающая электропроводимость ввиду дополнительного сопротивления.

Электротехническая медная шина

Основным преимуществом медной шины является более высочайшая электропроводность, что позволяет применять шину наименьшего сечения в более малогабаритных корпусах электрического оборудования. При размещении четырёх проводников в фазе, наибольший ток нагрузки медной шины составит 5900А. Так, к примеру, многие низковольтные распределительные устройства, как НКУ-ШНН с внедрением коммутационных аппаратов на огромные токи, может быть произвести только с применением медной шины. В большинстве случаев применяется шина марок ШМТ и ШММ. В отличие от дюралевой, медную шину сложнее монтировать из-за её веса и невозможности сварки.

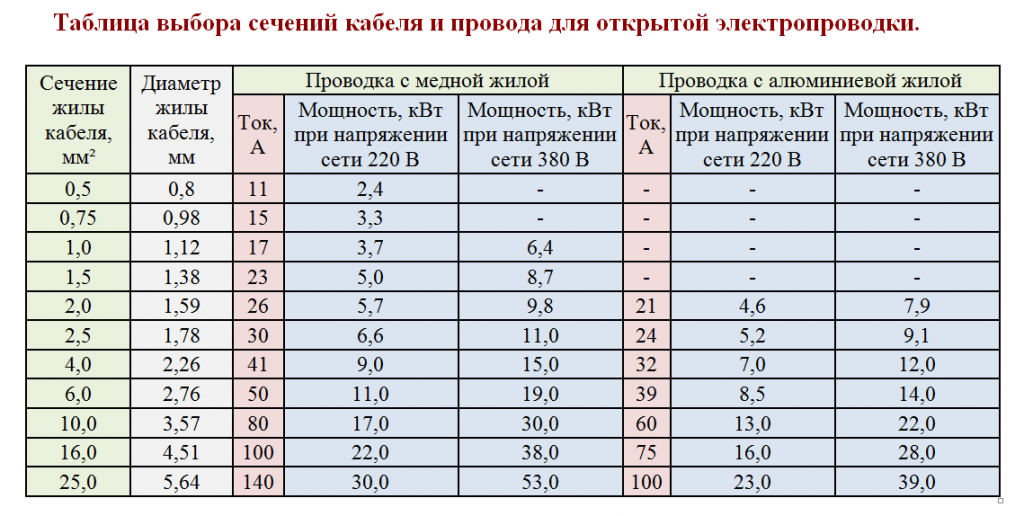

Калькулятор расчета сечения кабеля по мощности

Онлайн калькулятор считает сечение провода по току и мощности, так же по длине. Считает как дюралевую проводку, так и силовые медные проводники. Делает подбор сечения (поперечника жилы) зависимо от нагрузки. Не считает для 12в. Дабы высчитать, заполните все поля и сделайте выбор подходящих характеристик во всех выпадающих перечнях. Принципиально! Обращаем ваше внимание — расчеты данной программы по подбору кабелей, не являются прямым управлением к применению электрических проводников, с рассчитанной здесь величиной площади сечения. Они являются только подготовительным ориентиром к выбору сечения. Окончательный четкий расчет по подбору сечения должен делать квалифицированный спец, который сделает верный выбор в каждом определенном случае. Помните, при правильных расчетах вы получите итог для малого сечения силовых кабелей. Превосходить этот итог для расчетной электрической проводки, допускается.

Калькулятор для расчета и подбора компонент системы вентиляции

Если необходимо подобрать модель с увлажнением, остыванием либо рекуперацией – воспользуйтесь калькулятором на веб-сайте Breezart.

Пример расчета вентиляции при помощи калькулятора

На этом примере мы покажем, как высчитать приточную вентиляцию для комнатной квартиры, в какой живет семья из 3-х человек (двое взрослых и ребенок). Деньком к ним время от времени приезжают родственники, потому в гостиной может долгое время находиться до 5 человек. Высота потолков квартиры — 2,8 метра. Характеристики помещений:

Нормы расхода для спальни и детской зададим в согласовании с советами СНиП — по 60 м³/ч на человека. Для гостиной ограничимся 30 м³/ч, так как огромное количество людей в этой комнате бывает нечасто. По СНиП таковой расход воздуха допустим для помещений с естественным проветриванием (для проветривания можно открыть окно). Если б мы и для гостиной задали расход воздуха 60 м³/ч на человека, то требуемая производительность для этого помещения составила бы 300 м³/ч. Цена электроэнергии для нагрева такового количества воздуха оказалась бы очень высочайшей, потому мы пошли на компромисс между комфортом и экономичностью. Для расчета воздухообмена по кратности для всех помещений выберем комфортабельный двукратный воздухообмен.

Магистральный воздуховод будет прямоугольным жестким, ответвления — гибкими шумоизолированными (такое сочетание типов воздуховодов не часто встречающееся, но мы избрали его в демо целях). Для дополнительной чистки приточного воздуха будет установлен фильтр узкой чистки класса EU5 (расчет сопротивления сети будем вести при грязных фильтрах). Скорости воздуха в воздуховодах и допустимый уровень шума на решетках оставим равными рекомендуемым значениям, которые заданы по дефлоту.

Расчет начнем с составления схемы воздухораспределительной сети. Эта схема дозволит нам найти длину воздуховодов и количество поворотов, которые могут быть как в горизонтальной, так и вертикальной плоскости (нам необходимо посчитать все повороты под прямым углом). Итак, наша схема:

Сопротивление воздухораспределительной сети равно сопротивлению самого длинноватого участка. Этот участок можно поделить на две части: магистральный воздуховод и самое длинноватое ответвление. Если у вас есть два ответвления приблизительно одинаковой длины, то необходимо найти, какое из них имеет большее сопротивление. Для этого можно принять, что сопротивление 1-го поворота равно сопротивлению 2,5 метров воздуховода, тогда наибольшее сопротивление будет иметь ответвление, у которого значение (2,5* поворотов + длина воздуховода) очень. Выделять из трассы две части нужно для того, дабы можно было задать различный тип воздуховодов и разную скорость воздуха для магистрального участка и ответвлений.

В нашей системе на всех ответвлениях установлены балансировочные , дозволяющие настроить расходы воздуха в каждом помещении в согласовании с проектом. Их сопротивление (в открытом состоянии) уже учтено, так как это стандартный элемент вентиляционной системы.

Длина магистрального воздуховода (от воздухозаборной решетки до ответвления в помещение № 1) — 15 метров, на этом участке есть 4 поворота под прямым углом. Длину приточной установки и воздушного фильтра можно не учесть (их сопротивление будет учтено раздельно), а сопротивление шумоглушителя можно принять равным сопротивлению воздуховода той же длины, другими словами просто посчитать его частью магистрального воздуховода. Длина самого длинноватого ответвления составляет 7 метров, на нем есть 3 поворота под прямым углом (один — в месте ответвления, один — в воздуховоде и один — в адаптере). Таким макаром, мы задали все нужные начальные данные и сейчас можем приступать к расчетам (снимок экрана). Результаты расчета сведены в таблицы:

Результаты расчета по помещениям

Результаты расчета общих характеристик

Расчет воздухопроводной сети

• Для каждого помещения (подраздел 1.2) рассчитывается производительность, определяется сечение воздуховода и подбирается подходящий воздуховод стандартного поперечника. По каталогу Арктос определяются размеры распределительных решеток с данным уровнем шума (применяются данные для серий АМН, АДН, АМР, АДР). Вы сможете применять и другие решетки с такими же размерами — в данном случае может быть малозначительное изменение уровня шума и сопротивления сети. В нашем случае решетки для всех помещений оказались одинаковыми, так как при уровне шума в 25 дБ(А) допустимый расход воздуха через них составляет 180 м³/ч (решеток наименьшего размера в этих сериях нет).
• Сумма расходов воздуха по всем трем помещениям дает нам общую производительность системы (подраздел 1.3). При использовании производительность системы будет на третья часть ниже за счет раздельной регулировки расхода воздуха в каждом помещении. Дальше рассчитывается сечение магистрального воздуховода (в правой колонке — для VAV системы) и подбираются подходящие по размерам воздуховоды прямоугольного сечения (обычно дается несколько вариантов с различным соотношением размеров сторон). В конце раздела рассчитывается сопротивление воздухопроводной сети, которое вышло очень огромным — это связано с внедрением в вентсистеме фильтра узкой чистки, который имеет высочайшее сопротивление.
• Мы получили все нужные данные для комплектации воздухораспределительной сети, кроме размера магистрального воздуховода между ответвлениями 1 и 3 (в калькуляторе этот параметр не рассчитывается, так как конфигурация сети заблаговременно неведома). Но площадь сечение этого участка можно просто высчитать вручную: из площади сечения магистрального воздуховода необходимо отнять площадь сечения ответвления №3. Получив площадь сечения воздуховода, его размер можно найти по таблице.

Расчет мощности калорифера и выбор приточной установки

Дальше по производительности системы и разности температур воздуха определяется наибольшая мощность калорифера. После чего на основании всех приобретенных данных подбирается приточная установка.

Рекомендуемая модель Breezart 550 Lux имеет программно настраиваемые характеристики (производительность и мощность калорифера), потому в скобках указана производительность, которая должна быть выбрана при настройке ПУ. Можно увидеть, что очень вероятная мощность калорифера этой ПУ на 11% ниже расчетного значения. Недочет мощность будет приметен только при температуре внешнего воздуха ниже -22°С, а это бывает редко. В таких случаях приточная установка будет автоматом переключаться на наименьшую скорость для поддержания данной температуры на выходе (функция «Комфорт»).

В результатах расчета кроме требуемой производительности системы вентиляции указывается наибольшая производительность ПУ при данном сопротивлении сети. Если эта производительность оказывается приметно выше требуемого значения, можно пользоваться возможностью программного ограничения наибольшей производительности, которая доступна для всех вентустановок Breezart. Для наибольшая производительность указывается для справки, так как регулировка ее производительности делается автоматом в процессе работы системы.

Расчет цены эксплуатации

В этом разделе рассчитывается цена электроэнергии, затрачиваемой на нагрев воздуха в холодный период года. Издержки для зависят от ее конфигурации и режима работы, потому принимаются равными среднему значению: 60% от издержек обыкновенной системы вентиляции. В нашем случае можно сберечь снижая расход воздуха ночкой в гостиной, а деньком — в спальне.
