Какой избрать автомат для дома

Автоматический выключатель — это устройство, которое предназначено для защиты электрических сетей и потребителей подключённых в данную сеть от токов перегрузки и токов недлинного замыкания(КЗ). Дабы кабельные сети оставались в исправном состоянии, принципиально верно произвести выбор автоматического выключателя. В нынешней статье мы поведаем, как избрать автоматический выключатель и на что следует направить своё внимание.

Как избрать автоматический выключатель?

Сначала, при выборе автоматического выключателя следует направить внимание на следующие принципиальные аспекты:

1. Номинальный ток автоматического выключателя;
2. Наибольшая отключающая способность автомата;
3. Тип свойства автоматического выключателя;
4. Селективность;
5. Количество полюсов;
6. Марка производителя.

Выбор автоматического выключателя. Автомат по мощности. Автомат напряжения.

Как понятно, большая часть людей считает, что автоматический выключатель прежде всего должен защищать устройства присоединенные в сеть. Отсюда появляется пользующийся популярностью запрос, — «Выбор автоматического выключателя по мощности». По сути, всё обстоит чуть по другому. Сперва автомат защищает электрический кабель, а потом уже потребителей. Отсюда возникает 1-ый вывод:

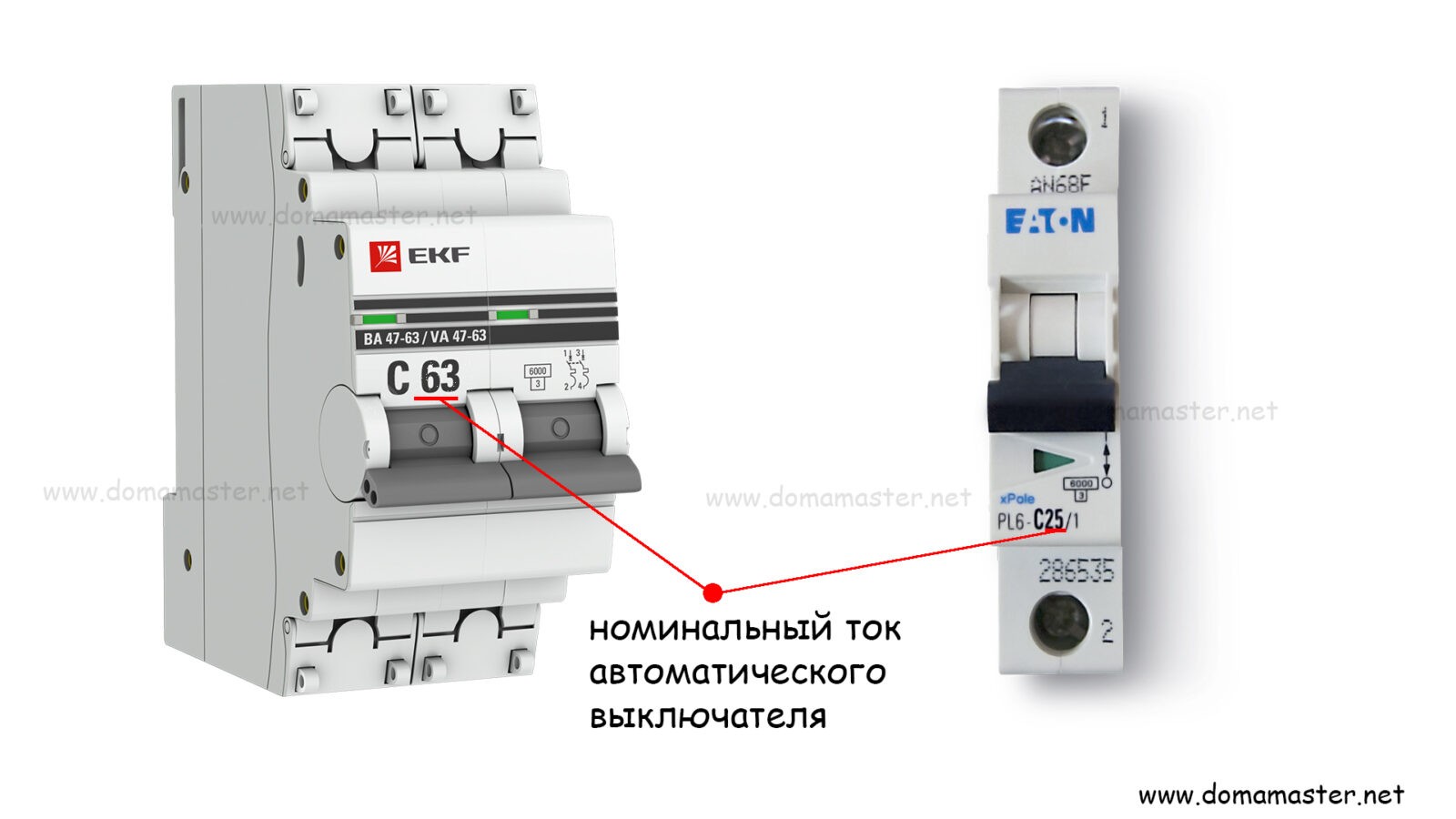

Выбор автоматического выключателя по номинальному току.

Обычно, в безупречном варианте, номинальный ток автомата, должен быть на 45% ниже допустимого тока на который рассчитан кабель. Так как термическая защита автомата способна выдерживать токовые перегрузки от 13% до 45% в интервале времени до 1 часа. Таким макаром, дабы защитить кабель от вероятного перегрева, следует применять автомат с мало заниженным значением номинального тока.

К примеру: Кабель ВВГнг-LS 3×1,5 зависимо от критерий монтажа может выдерживать в обычном состоянии ток до 21 А. Поэтому, номинальный ток автоматического выключателя к которому подключается данный кабель не должен превосходить 16А.

Видите ли, расчёты демонстрируют, что в режиме наибольшей перегрузки в сети, при использовании автоматического выключателя на 16 А, всё-таки вероятен малозначительный нагрев кабеля в течении недлинного периода времени. Современные линейки автоматических выключателей предлагают автоматы с номинальным током 13 А. А именно, выбор автомата с данным номиналом, будет хорошим решением для защиты кабеля ВВГнг-LS 3×1,5:

Таким макаром, приходим к выводу, что номинальный ток автомата, должен быть минимум на 45% ниже, очень допустимого тока на который рассчитан кабель:
Iном.автомата = Iном.кабеля /1,45

Выбор автоматического выключателя. Автомат отключения.

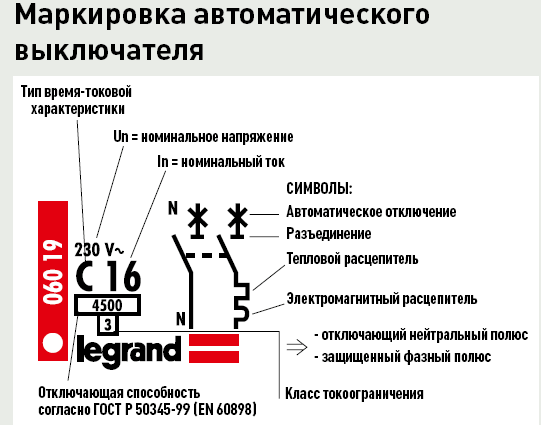

Итак, наибольшая отключающая способность автомата — это черта, которая отражает уровень наибольшего тока, при котором автомат способен делать свои функции и не выходить из строя. Обычно, обозначается в кА и охарактеризовывает величину тока КЗ, которую автоматический выключатель должен выдержать и произвести отключение.

Например, в современных линейках автоматических выключателей более нередко встречаются автоматы со следующими параметрами наибольшей отключающей возможности:

Чем выше значение наибольшей отключающей возможности, тем надёжней и дороже автоматический выключатель. Дабы избрать лучшую величину наибольшей отключающей возможности автомата, нужно проанализировать, как далековато он установлен от источника питания (ТЭЦ, электростанции и т.п.). Величина тока недлинного замыкания, будет понижаться по мере удалённости от источника электроэнергии. Чем поближе к источнику электроэнергии, тем больше величина тока КЗ, чем далее от источника электроэнергии, тем ниже величина тока КЗ.

Как понятно, на трансформаторных подстанциях, советуют установку устройств на 10 кА. В общих распределительных щитах на 6 кА. В квартирных щитах автоматические выключатели на 4,5 кА. Но, Для вас никто не воспрещает устанавливать в квартирных и домовых щитах устройства на 6 кА и 10 кА. Используя такие устройства, Вы увеличиваете надёжность системы и уровень собственной защиты.

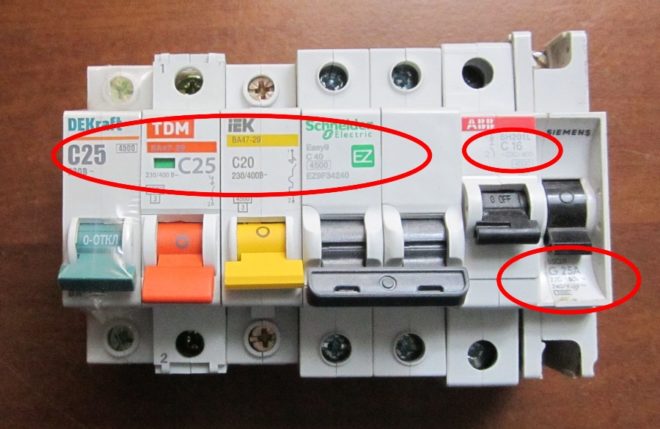

Выбор автоматического выключателя. ВТХ.

Сначала есть разные время-токовые свойства (ВТХ) автоматических выключателей. Тщательно мы их разобрали в одной из наших прошедших статей, кому любопытно, рекомендуем непременно ознакомиться, — здесь.

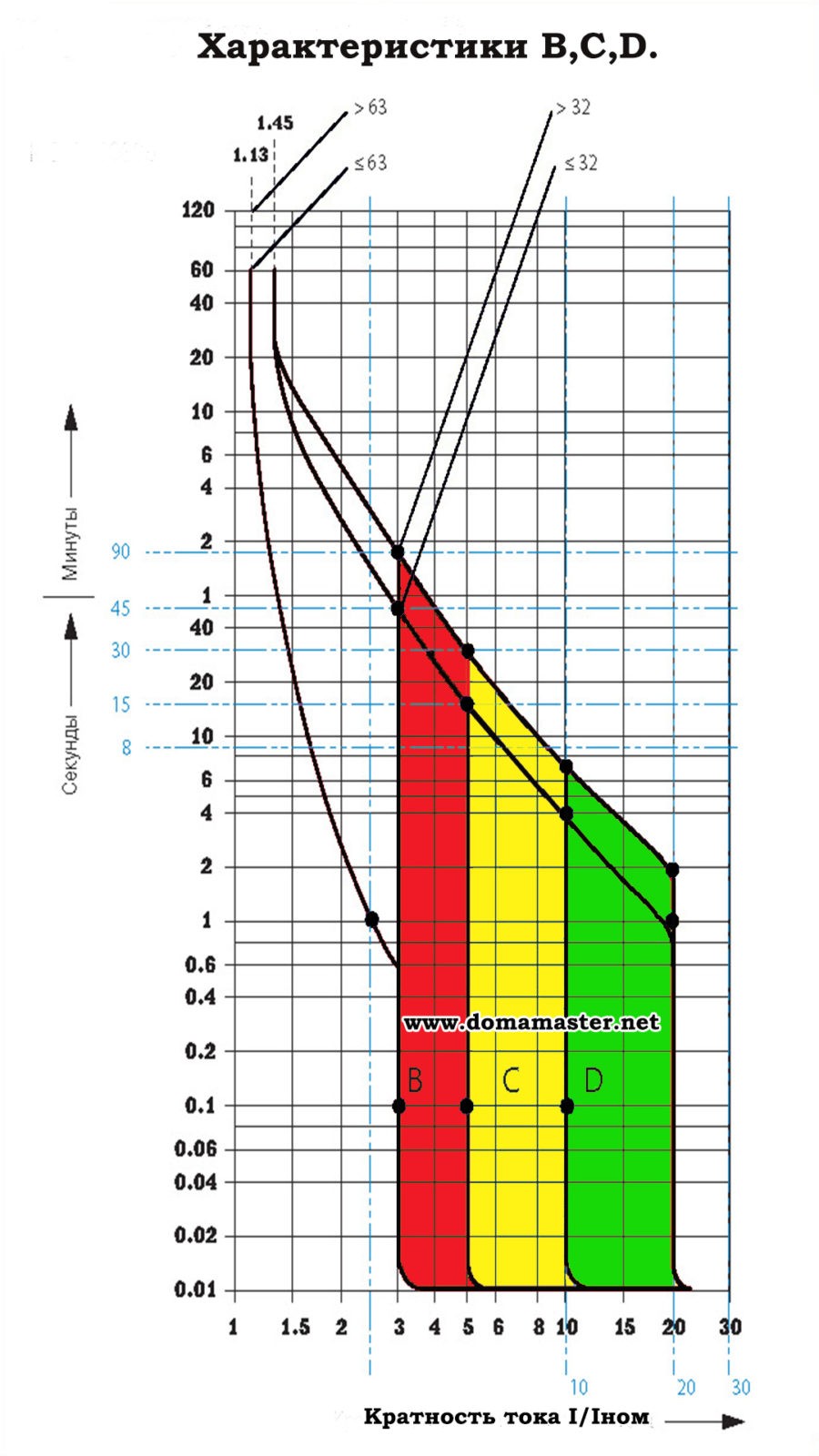

Время токовые свойства автоматических выключателей B C D.

Если разглядеть вопрос более обобщённо, то можно выделить, несколько главных черт: B, С, D. В свою очередь, данные свойства определяют при какой величине тока, автомат отключится одномоментно. Характеристики отключения для черт B, С, D:

1. B — от 3 до 5 ×In;
2. C — от 5 до 10 ×In;
3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. Другими словами мы берём номинальный ток автомата, к примеру 16А и получаем следующие данные:

1. Автоматический выключатель с чертой B16 отключится одномоментно при величине тока от 48 до 80 А;
2. Автомат с чертой С16 отключится одномоментно при токе от 80 до 160 А;
3. Автомат с чертой D16 отключится одномоментно при токе от 160 до 320 А.

Необходимо отметить, что автоматические устройства с чертой D применяются в главном в индустрии. К примеру, в бытовых сетях применяются в главном устройства с чертой B и С.

Автоматы с чертой С применяются для обеспечения защиты групповых линий и отдельных устройств с огромным пусковым током. Автоматы с чертой B в главном применяются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Непременно, при выборе устройства автоматического отключения принципиально уделить внимание такому параметру, как селективность. Под селективностью предполагается такое техническое решение, при котором в случае неисправности отключается конкретно неисправная линия, а не например групповая линия. Обычно, селективность реализуется 2-мя методами:

Для групповых линий следует выбирать автоматы с чертой С и с огромным номинальным током (расчётным током в групповой полосы). Для питающей полосы одной нагрузки следует выбирать автоматы с чертами B и С, при всем этом если нагрузка имеет маленький пусковой ток, то следует избрать устройство с чертой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как понятно, зависимо от напряжения в сети, для защиты устройств и питающих кабелей могут употребляться следующие автоматические выключатели:

1. Однополюсные;
2. двухполюсные.

Для сети 400 В (380В):

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели кроме фазных проводников, коммутируют также и нулевые проводники.

Принципиально! Нельзя отключать нулевой проводник без отключения фазного! Запрещено подключение нулевого проводника к однополюсному автоматическому выключателю.

Выбор автоматического выключателя. Производители автоматов.

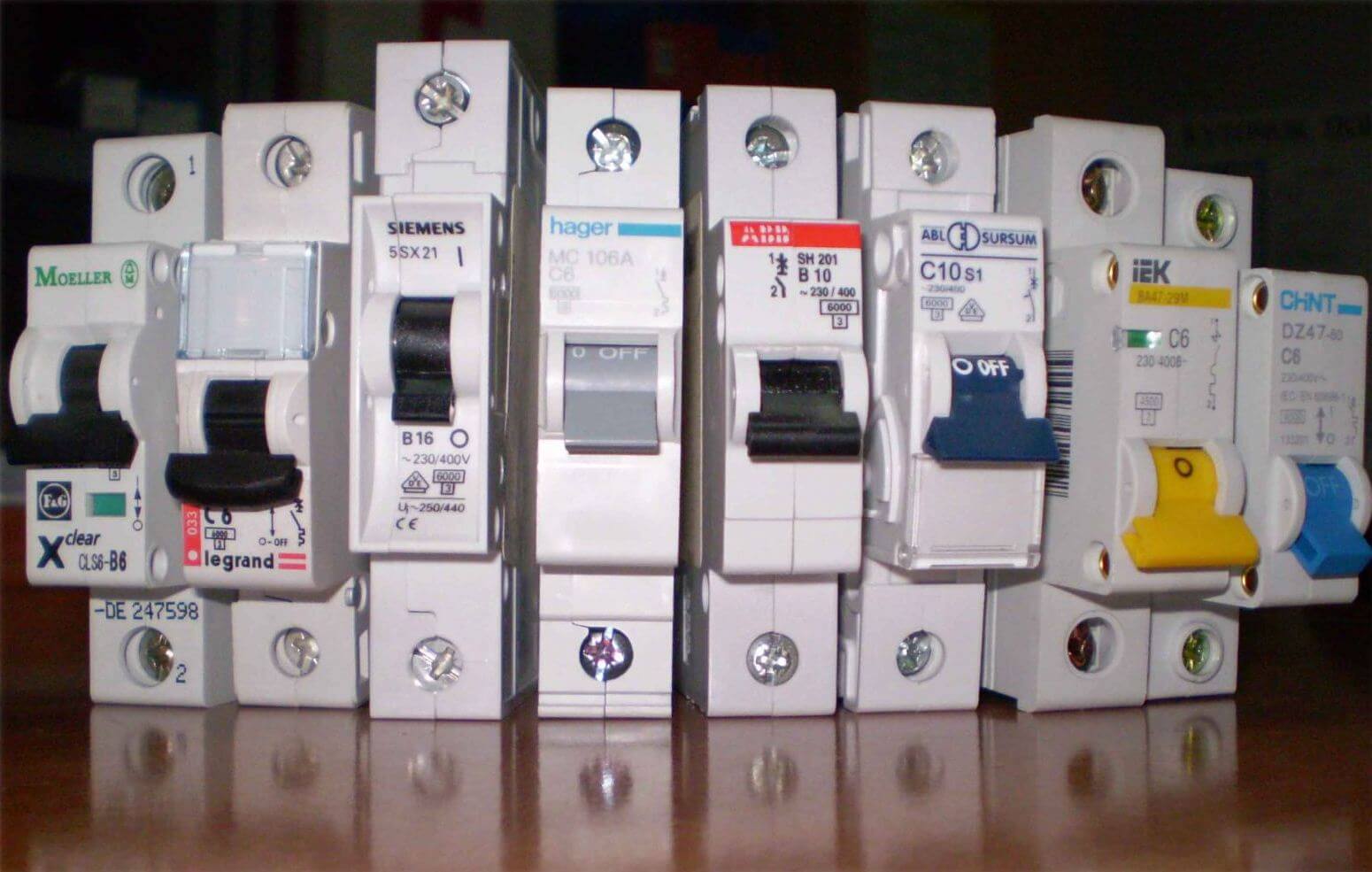

Выбор автоматического выключателя по производителю.

Безусловно, многие задаются вопросом, какой марки автоматический выключатель избрать? Во-1-х, следует обусловится с сегментном и имеющимся бюджетом. Например, ведущими игроками в премиум секторе являются следующие производители:

1. ABB — устройства шведско-швейцарской компании. Как понятно, на текущий момент являются фаворитом по качеству, надёжности и соответственно по дороговизне автоматических устройств;
2. Legrand (Франция) — устройства почти во всем идентичны с ABB по качеству и стоимости, — надёжные автоматические выключатели;
3. Schneider Electric (Франция) — хорошие устройства, которые отлично себя зарекомендовали на рынке государств СНГ.

А вот автоматические выключатели среднего ценового сектора:

1. Moeller (Eaton) — германский бренд. Непременно, высококачественные автоматические выключатели по применимой цены;
2. Siemens — германский бренд. Выпускает также доброкачественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

А именно, автоматы экономного сектора представлены в большенном количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более либо наименее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Но, мы бы Для вас рекомендовали применять автоматические выключатели из премиум сектора либо среднего ценового сектора.

6 принципиальных критериев выбора автоматического выключателя

Основное предназначение автоматического выключателя – защита проводки от токов недлинного замыкания (в предстоящем КЗ) и перегрузок электросети. Если произойдет аварийная ситуация и по домашней проводке пройдет сверхток, изоляция кабеля одномоментно расплавится, а сама проводка вспыхнет, как бенгальские огни. Итог будет, как Вы осознаете, плачевный – появления пожара и что еще ужаснее – поражение электрическим током. Дабы такового не вышло, в квартирном щитке необходимо непременно установить автомат (а лучше несколько) с подходящими чертами. О том, как избрать автоматический выключатель по току, сечению кабеля и остальным техническим чертам, читайте далее! Сразу рекомендуем непременно просмотреть видео аннотацию, предоставленную ниже, в какой наглядно показывается методика расчета подходящих характеристик автоматики.

Главные аспекты выбора

Итак, разглядим, как верно подобрать более принципиальные характеристики устройства для защиты проводки в доме и квартире.

1. Ток КЗ. Дабы избрать автоматический выключатель по току недлинного замыкания, нужно учесть принципиальное условие – правилами ПУЭ автоматы с большей отключающей способностью наименее 6 кА воспрещаются. На сегодня устройства могут иметь номиналы 3; 4,5; 6 и 10 кА. Если Ваш дом расположен вблизи с трансформаторной подстанцией, необходимо избрать автоматический выключатель, срабатывающий при предельном маленьком замыкании в 10 кА. В других случаях полностью довольно подобрать коммутационный аппарат номиналом 6000 Амер.
2. Номинальный ток (рабочий). Следующий, более принципиальный аспект выбора автомата для дома – по номинальному току. Данная черта показывает значение тока, выше которого произойдет разъединение цепи и, соответственно, защита проводки от перегрузок. Дабы избрать подходящее значение (оно может быть 10, 16, 32, 40А и т.д.), нужно опираться на сечение кабеля домашней проводки и мощность потребителей электроэнергии. Конкретно от того, как большой ток в состоянии пропустить жилы через себя и в то же время, какая суммарная мощность всей домашней техники, будет зависеть рабочий ток устройства коммутации. В этом случае для выбора подходящей свойства автоматического выключателя советуем поначалу найти сечение кабеля у вас на дому или квартире, после этого управляться данными таблицами:

Советуем также просмотреть видео аннотацию, в какой предоставлены все нужные таблицы и формулы для выбора автоматического выключателя по току, мощности и сечению кабеля:

Как верно подобрать подходящий номинал коммутационного аппарата для дома и квартиры?

Перечисленные аспекты выбора автоматического выключателя являются основными, и сперва обращайте внимание на данные характеристики. Необходимо подчеркнуть, что сберегать на автоматах очень тупо! Разница между высококачественным изделием (от производителя ABB или Schneider Electric) и подделкой не очень велика, если учесть, что на кону стоит Ваш дом и, что более принципиально – жизнь!

Недопустимые ошибки при покупке

Существует несколько ошибок, которые могут допустить электрики-новички при выборе автоматического выключателя по силе тока и нагрузке. Если Вы некорректно изберите защитную автоматику, даже незначительно «промахнувшись» с номиналом, это может повлечь за собой огромное количество неблагоприятных последствий: срабатывание автомата при включении электроприбора, проводка не выдержит токовые нагрузки, срок службы выключателя стремительно сократиться и т.д.

Дабы такового не вышло, советуем ознакомиться со следующими ошибками, что дозволит в дальнейшем верно избрать автоматический выключатель для собственного дома или квартиры:

• 1-ое и самое принципиальное, что вы должны знать — во время заключения контракта новые абоненты заказывают энергетическую мощность собственного присоединения. От этого технический отдел производит расчет и выбирает в каком месте будет происходить подключение и сумеет ли оборудование, полосы, ТП выдержать нагрузку. Также по заявленной мощности рассчитывается сечение кабеля и номинал защитного автомата. Для квартирных абонентов неприемлимо самовольное повышение нагрузки на ввод без его модернизации, так как по проекту уже заявлена мощность и проложен питающей кабель. В общем номинал вводного автомата выбираете не вы, а технический отдел. Если в конечном итоге вы возжелаете избрать более мощнейший автоматический выключатель, все должно согласовываться.
• Всегда ориентируйтесь не на мощность домашней техники, а на проводку. Не стоит производить выбор автомата только по чертам электроприборов, если проводка древняя. Опасность в том, что если, например, для защиты электрической плиты Вы изберите модель на 32А, а сечение старенького дюралевого кабеля способно выдержать только ток в 10А, то Ваша проводка не выдержит и стремительно расплавиться, что станет предпосылкой недлинного замыкания в сети. Если же Для вас необходимо избрать мощнейший коммутационный аппарат для защиты, сперва поменяйте проводку в квартире на новейшую, более сильную.
• Если, например, при расчете подходящего номинала автомата по рабочему току у Вас вышло среднее значение между 2-мя чертами – 13,9А (не 10 и не 16А), отдавайте предпочтение большему значению только в этом случае, если Вы понимаете, что проводка выдержит токовую нагрузку в 16А.
• Для дачи и гаража лучше избрать автоматический выключатель помощнее, т.к. тут могут употребляться сварочный аппарат, мощнейший погружной насос, асинхронный мотор и т.д. Лучше заблаговременно предугадать подключение массивных потребителей, дабы позже не переплачивать на покупке коммутационного аппарата большего номинала. Обычно, 40А полностью хватает для защиты полосы в бытовых критериях использования.
• Лучше подобрать всю автоматику от 1-го, высококачественного производителя. В данном случае возможность какого-нибудь несоответствия сводится к минимуму.
• Покупайте продукт исключительно в специализированных магазинах, а еще лучше – у официального дистрибьютора. В данном случае Вы навряд ли изберите подделку и к тому же, цена изделий у прямого поставщика, обычно, незначительно ниже, чем у посредников.

Вот и вся методика правильного выбора автомата для собственного дома, квартиры и дачи! Возлагаем надежды, что сейчас Вы понимаете, как избрать автоматический выключатель по току, нагрузке и остальным, более принципиальным чертам, также какие ошибки не следует допускать при покупке!
