Методов подогрева помещений на данный момент сильно много. Заслуженной популярностью пользуется ленточный тёплый пол. Его нетрудно смонтировать без помощи других, если пристально почитать аннотацию и слушать советы мастеров, у каких уже есть опыт подключения инфракрасного пола.
Таковой вид подогрева можно применять как основной источник тепла, но почаще его ставят в качестве дополнительного варианта.
Где идеальнее всего стелить тёплую плёнку
Ограничений к установке плёночного тёплого пола фактически нет. Его можно монтировать в любом помещении, где выдержаны требования к подключению электроприборов.

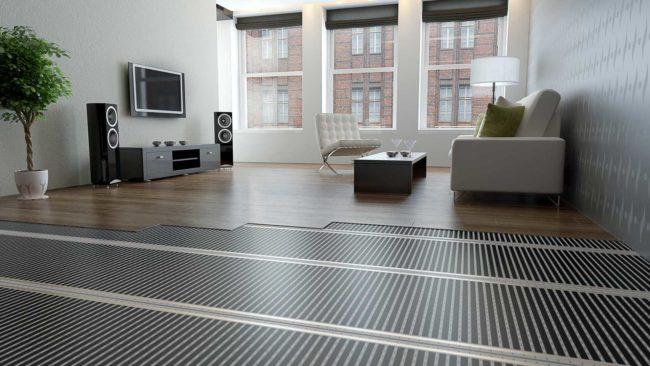

В домах и квартирах инфракрасный пол ставят в ванной комнате, тем получая тёплый кафель под ногами. Этот современный вид подогрева подходит под ламинат либо хоть какое другое финальное покрытие в спальне, кухне, столовой, прихожей либо детской комнате.

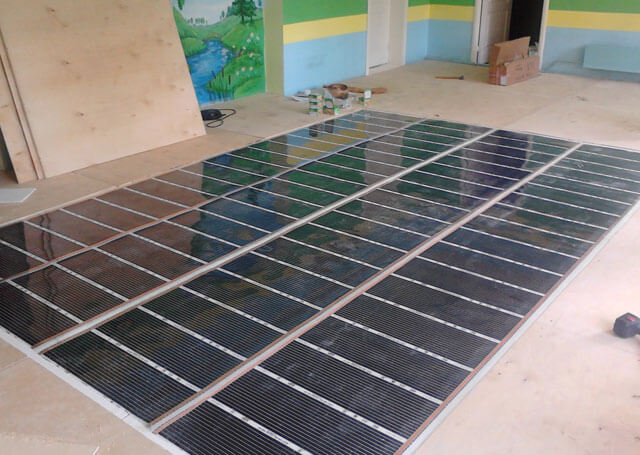

Отлично зарекомендовал себя этот источник подогрева в поликлиниках, детских садах и школах. Есть варианты, когда его устанавливают на стенки либо даже на потолок.
Специфичность монтажа плёночного пола
Установка плёночного тёплого пола можно делать на сухое незапятнанное основание, где нет сильных перепадов по высоте и острых предметов. Некий особой подготовки предварительный пол не просит. Его накрывают одним слоем теплоизоляционного материала, и можно делать установка инфракрасного пола. В 2-ух словах работы производятся следующим образом: на полу устанавливаются плёнка и термодатчик, которые потом подключаются к электрической сети через терморегулятор. Перед тем, как укладывать чистовой пол, инспектируют работоспособность конструкции.
Инфракрасный тёплый пол непременно накрывается водоизоляционным материалом для защиты от вероятного проникания воды. В качестве гидроизолятора можно применять обычную полиэтиленовую плёнку.
Как работает тёплый пол
Тепло идёт за счёт инфракрасного излучения. Его создаёт графитовое напыление, через который проходит электрический ток. Это нехитрое устройство не просит некий особенной тепло стяжки, как при обыкновенном электроподогреве. Отдавать тепло помещению будет напольное покрытие.
Обитатели домов и квартир, которые воспользовались таким методом подогрева, отмечают его схожесть с естественным солнечным теплом.
Дабы плёночный инфракрасный пол стал главным источником подогрева, он должен занимать более 70 процентов площади помещения. В качестве дополнительного — довольно 40 процентов.
Какие могут быть ошибки при монтаже, и к чему они приведут
Если установка выполнен верно, никаких заморочек при эксплуатации инфракрасного тёплого плёночного пола не будет.
Но время от времени допускают следующие ошибки:
- Неверное соединение полос между собой. Это часто встречающаяся ошибка при монтаже тёплых ленточных полов.
- Если заместо параллельного соединения выполнено последовательное, то нагрев не будет действенным, при других ошибках может произойти куцее замыкание.
- Некорректно разрезанная плёнка при укладке. Производители чётко обозначили полосы, по которым можно разрезать изделие. Если этого не соблюдать, электрическая цепь разорвётся и изделие просто не станет делать свое предназначение.
- Не проведена чистка от мусора и грязищи предварительный поверхности. Если останутся острые предметы и куски грязищи, то они могут привести к повреждению плёнки, а означает, к разрыву электро цепи. Тёплый пол закончит работать на каком-то участке, или полностью.
- Тёплый пол не подключен через личный автоматический выключатель дифференциального тока. Эта ошибка очень серьёзная, и может привести к пожару либо поражению людей электрическим током. Автоматический выключатель гарантирует мгновенное отключение инфракрасного пола от источника электропитания в случае повреждения проводки либо недлинного замыкания.
- Некорректно выбранное положение датчика температуры. Терморегулятор будет получать искаженные сведения о температуре нагрева, тем регулировка будет не действенной. Датчик нельзя устанавливать около открытой двери балкона, где он будет дополнительно охлаждаться. Так же он выдаст необъективную температуру, если будет находиться под воздействием прямых солнечных лучей.
Перечисленные ошибки при монтаже плёнки тёплого пола допускают достаточно нередко. Потому все эти аспекты лучше предугадать заблаговременно.
Плюсы и минусы инфракрасного плёночного пола
Плюсов у инфракрасного тёплого пола много:
- низкая стоимость материалов для монтажа, куда входят сама плёнка, терморегулятор и кабели;
- лёгкость монтажа, который можно выполнить без помощи других, особых познаний и способностей не нужна;
- возможность очень стремительно (за несколько часов) смонтировать обогревательную систему, причём в одиночку, без помощников;
- тёплую плёнку можно использовать как единственный источник подогрева и отрешиться от всех других дорогостоящих в монтаже и обслуживании тепло систем;
- спецы говорят, что инфракрасное тепло благотворно сказывается на здоровье человека.
Недочетов у плёночного пола мало:
- довольно высочайшее энергопотребление, которое чувствуется на огромных площадях: к примеру, в комнате площадью в 20 кв. м. эта система будет потреблять 1,5 кВт/ч.;
- в отличие от, к примеру, водяного контура с теплоносителем, инфракрасные полы фактически сходу остывают при выключении системы;
Не считая того, необходимо учесть тот факт, что работа инфракрасного тёплого пола находится в зависимости от бесперебойной подачи электричества.
Как верно избрать тёплую плёнку
Выбирают плёнку, обычно, отталкиваясь от её мощности. Для комфорта в помещении, в качестве дополнительного подогрева, применяют изделие мощностью 150 Вт/кв.м. Для того, дабы плёнка смогла совладать с задачей единственного источника тепла в помещении, нужна мощность более 220 Вт/кв.м.
Медные провода для соединения плёнки выбирают в согласовании с мощностью изделия.
Дабы избрать терморегулятор, следует познакомиться с советами производителя плёнки. Выбирают изделие с маленьким припасом мощности. Если устройство будет работать на пределе собственных способностей, оно перегорит ранее срока.
Как приготовить основание
До того как приступать к подготовке основания, определяют место подключения тёплого пола. В стенке делают углубление для термостата и канавки проводки. После чего поверхность кропотливо очищают от мусора и пыли. В особенности нужно проследить, дабы не осталось железных предметов либо других острых неровностей. Допускаются перепады высоты пола менее 0,3 см. Такие выпуклости могут быть в местах стыка досок либо железобетонных панелей.
Как монтировать плёночный теплый пол, если выпуклости глубочайшие? Придётся выполнить узкую цементную стяжку, или обойтись маленьким ремонтом изъянов. В данном случае нужно дождаться полного высыхания раствора.
Если предварительная поверхность холодная (нижний этаж), её застилают теплоизолятором. В квартирах выше нижнего этажа в этом нет необходимости. Время от времени нужна начинать с укладки целофана, если есть возможность, что снизу будет тянуть сыростью (к примеру, от подвального помещения).
Обычно производители плёнок рекомендуют, какой теплоизолятор лучше применять. Его толщина должна быть более 0,3 см. Это принципиально не только лишь для наилучшей термоизоляции, но и для того, дабы можно было потом аккуратненько запрятать выступающие части соединений проводов в углубления, изготовленные в теплоизоляторе.

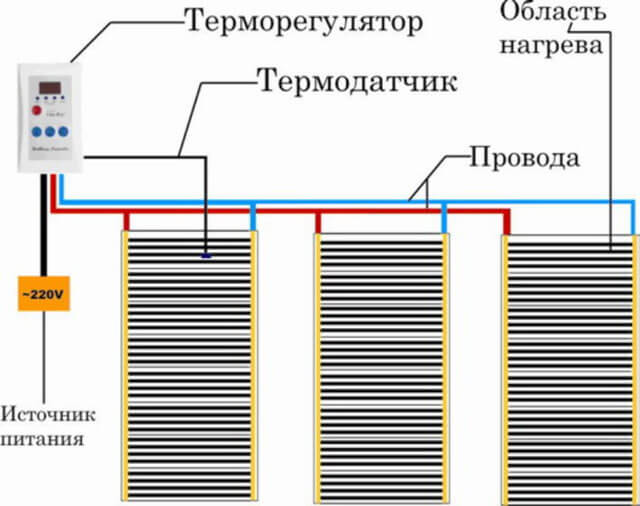

Схема монтажа
Дабы представить для себя, как подключить инфракрасный пленочный теплый пол, необходимо на листе бумаги нарисовать схему укладки.
Необходимо знать, что плёнку не укладывают под габаритную мебель либо технику: шифоньеры, стены, комоды, холодильники и стиральные машинки. Плёнка, уложенная под тяжёлые предметы, перегреется и закончит работать. Плюс тут в том, что при параллельном соединении это не так жутко: остальная площадь тёплого пола будет продолжать делать свою задачку. От края плёнки до тяжёлой мебели должно остаться расстояние более 20 см. Таковой же отрезок должен отделять её и от стенки. Для фиксации применяют скотч.
Совет. Дабы уменьшить количество соединений, укладывают плёнку вдоль длинноватой стороны комнаты.
Плёнка бывает однобокой либо двухсторонней. В первом случае есть особые отметки производителя, которые указывают, какой стороной её укладывать. Это указание очень принципиально соблюдать.

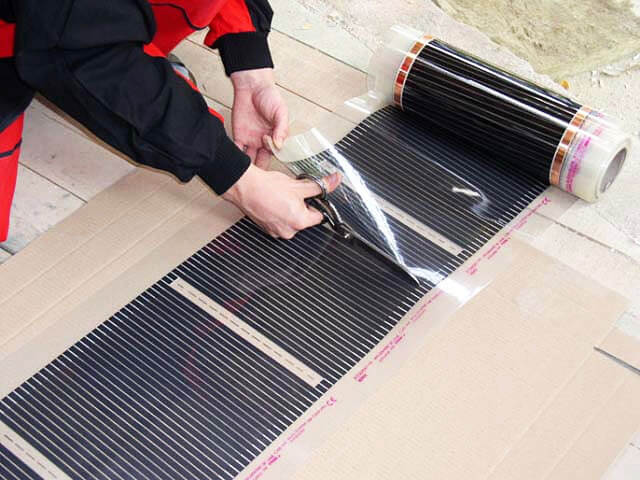

Разрезают плёнку строго по особым линиям разреза. Внахлёст укладывать плёнку нельзя. Между полосами должно остаться расстояние в 0,5 см. Скотчем плёнку сходу фиксируют, пока она не двинулась. Несоблюдение этих требований приводит к тому, что тёплый пол выйдет из строя.

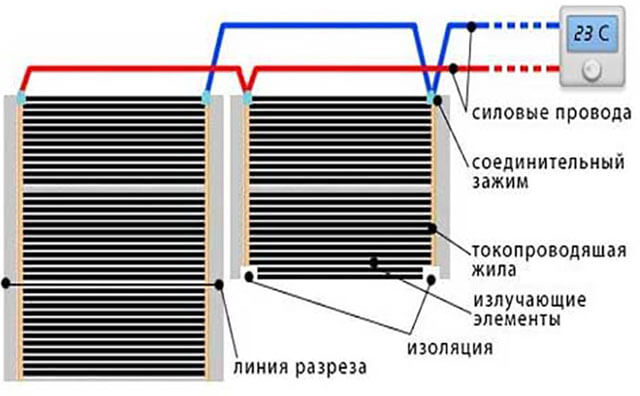

Как подключать плёночный тёплый пол

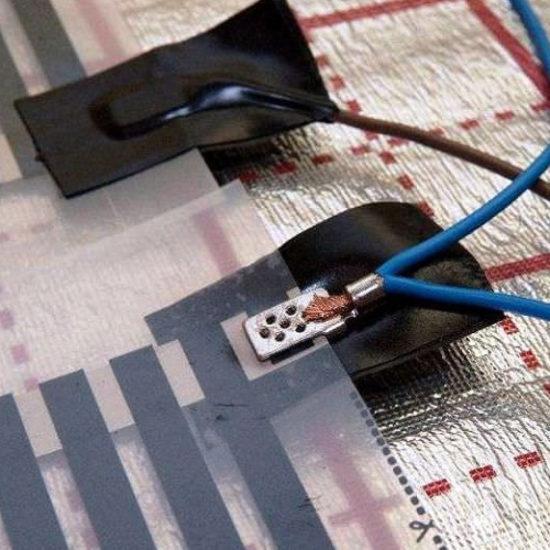

Подключение начинают с соединений плёнки между собой. Применяются зажимы из комплекта. Другие зажимы либо некий подручный материал применять небезопасно.

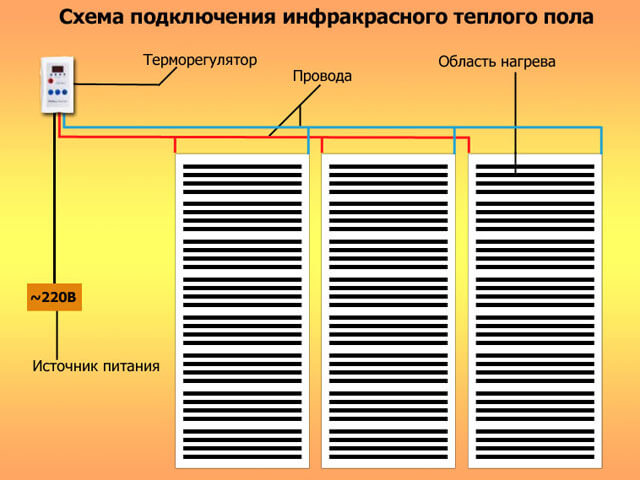

Полосы подключают строго параллельно. Подробная схема прилагается в аннотации.
Совет. Дабы сберечь кабели, плёнку соединяют со стороны рядов, расположенных поближе к терморегулятору.
Контакты, которые не применяются для соединения проводов (на обратной стороне) непременно изолируют накладками из комплекта.
Термодатчик устанавливают по центру полосы термоплёнки, неподалеку от места, где крепится терморегулятор. В теплоизоляторе для термодатчика вырезают углубление.
Потом приступают к подсоединению плёнки и термодатчика к терморегулятору. К электросети подключают всю систему только через дифференциальный автоматический выключатель.
Перед тем, как монтировать чистовое покрытие, необходимо убедиться в том, что всё изготовлено верно. Тёплый пол включают на полную мощность и ожидают пару минут. Если весь пол прогрелся, аромата подгоревшей пластмассы нет, не слышно стороннего пощёлкивания, нет искрения, означает, всё нормально.
Когда испытание прошло удачно, можно укладывать финальное покрытие.

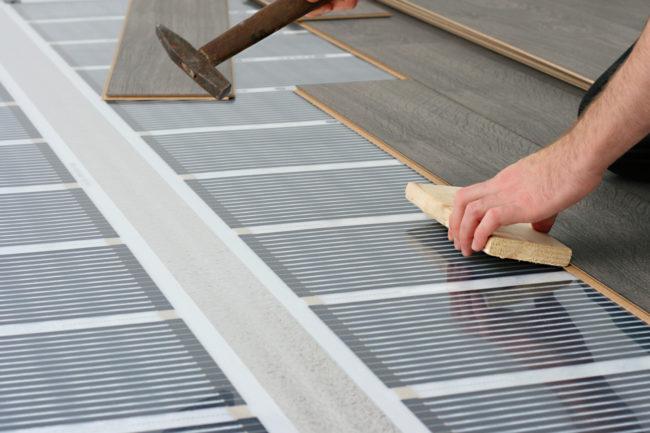

Финальное покрытие
Когда нужна стелить ламинат либо паркет, то довольно положить поверх плёнки водоизоляционный материал (полиэтиленовую плёнку). Для ковролина либо линолеума пригодится ДВП либо фанера. Твёрдое покрытие необходимо для того, дабы защитить инфракрасную плёнку от вероятного механического повреждения при эксплуатации.
Совет. Перед тем, как получать линолеум для укладки поверх тёплого пола, необходимо убедиться в качестве изделия, дабы исключить его деформацию при нагреве.
Большой плюс такового обычного монтажа в том, что тёплые полы просто демонтировать в хоть какое время: к примеру, при переезде либо при полном ремонте помещения.
Исполняем своими руками установка инфракрасного пленочного теплого пола
Установка пленочного теплого пола отличается простотой и отсутствием суровых ремонтных процедур. Все работы можно выполнить без помощи других, нужно только изучить технологию укладки полотна и усвоить аспекты выбора девайсов и сопутствующих материалов. До монтажа следует выполнить предварительные работы и приобрести все нужные материалы и инструменты.
Приступать к монтажу следует только после проверки комплектности теплого пола и полного усвоения последовательности операций. Это дозволит получить лучший итог, доброкачественную укладку и работоспособность пленочного теплого пола. Разглядим особенности и порядок действий при укладке инфракрасного пленочного теплого пола своими руками.
Особенности пленочного теплого пола
Особенности монтажа пленочного теплого пола

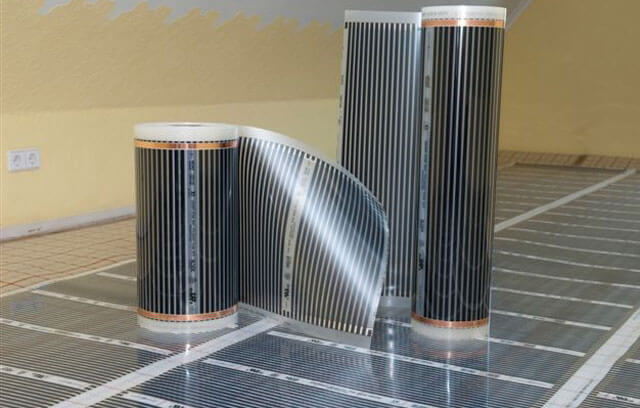

Пленочный теплый пол — это инфракрасный излучатель, который укладывают под напольное покрытие. Для него не нужна делать отдельных стяжек либо настилов, можно укладывать полотно на имеющийся предварительный пол. Основным условием становится только наличие ровненькой поверхности без выступающих острых частей.

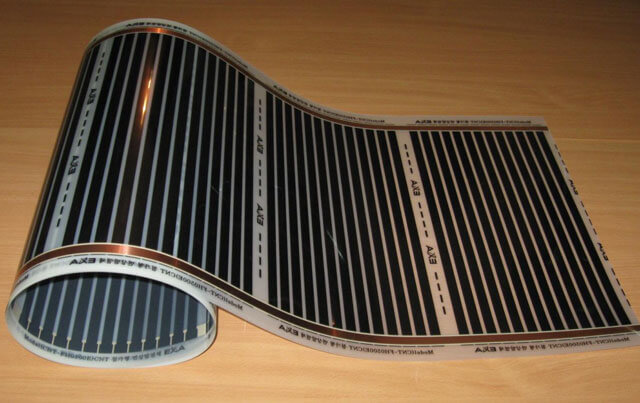

Инфракрасный пленочный пол представляет собой каскад излучателей (карбоновые либо графитовые полосы), соединенных медно-серебряными линейными элементами. Сверху и снизу они защищены электротехнической лавсановой пленкой, обеспечивающей полную защиту от воздействия воды, механических воздействий и других наружных причин. В продаже есть различные виды пленочного теплого пола, но они все имеют фактически одинаковую структуру и различаются только уровнем мощности.
Пленочный теплый пол обладает высочайшей степенью прочности и стойкости к истиранию. Его расстилают по всей площади комнаты, отступая от стенок на 10-20 см. Нередко полотно не укладывают в участках установки корпусной мебели, кроватей и диванов, иных мощных предметов — нагревать их нижнюю поверхность нецелесообразно. Все полосы соединяются между собой по длине (параллельное соединение), зачем на боковых кромках пленки имеются особые контакты. По длине можно резать исключительно в специально отмеченных участках, а для соединения применяются особые контакторы и медные многожильные провода.
Управление теплым полом осуществляется при помощи терморегулятора. Его подключают к источнику питания, мата теплого пола и датчику температуры. Устройство поддерживает данный режим подогрева и позволяет настраивать его по собственному желанию.

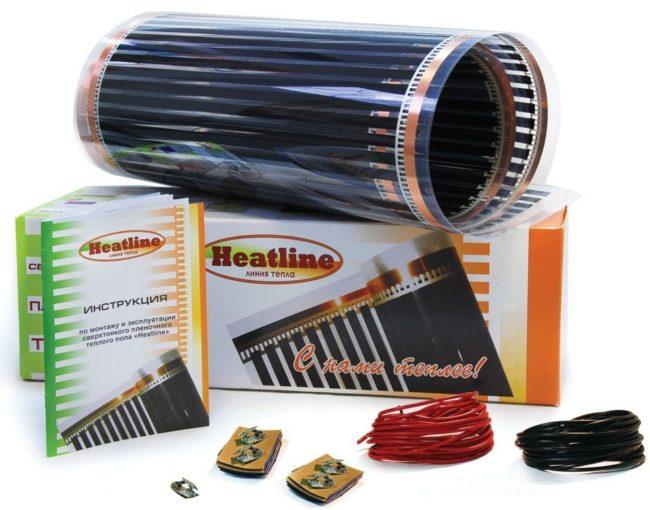

Что заходит в состав комплекта
Состав комплекта пленочного теплого пола
До работ нужно приобрести все комплектующие, нужные для работы нагревательной системы. В составе комплекта должны находиться:
- термоизоляция с отражающей поверхностью;
- пленочный теплый пол;
- бутилкаучуковая изоляция, которую устанавливают на свободные торцы полос и на соединительные элементы;
- клеммы для соединения;
- терморегулятор (для каждого помещения нужен свой устройство);
- датчик температуры.
Кроме этого, нужно приготовить инструменты для резки пленки (ножницы, острый сапожный ножик), также обыденные слесарные инструменты для присоединения контактов и проводов (пассатижи, отвертка, устройство для снятия изоляции). В стенке придется выполнить штробу для укрытого подключения терморегулятора. Для этого пригодится штроборез либо болгарка с алмазным кругом. (это не непременно, провода можно уложить в кабель-канал затратного типа).
Порядок действий
Установка инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пробовать упростить задачку и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Разглядим этапы сотворения пленочного теплого пола:
Расчеты
До работ нужно все верно высчитать
До работы нужно вычислить количество материалов и составить схему укладки излучающего полотна. Нужно начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное место (с отступом от стенок на 10 см) будет площадью укладки пленочного теплого пола.
Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, дабы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет понятно, получают полный набор теплого пола и перебегают к следующему шагу.

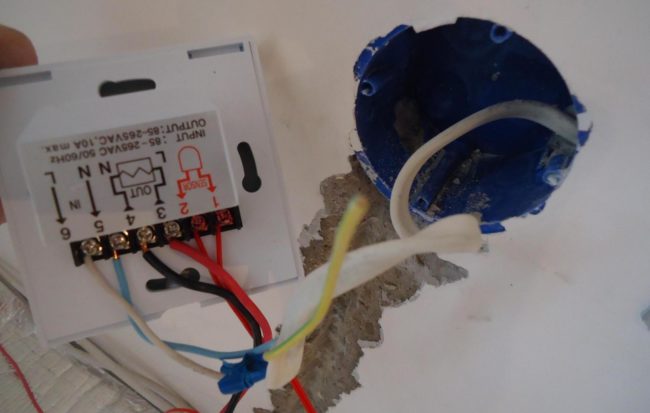

Установка терморегулятора
Установка терморегулятора делается сходу после окончания расчетной части и приобретения всех девайсов. На стенке отмечают место размещения устройства, после этого отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Применяют щтроборез либо болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.
Эту функцию делают прежде всего для того, дабы позже не пришлось очищать пол от пыли и бетонной крошки. Многие начинающие мастера делают ошибку, поначалу производя укладку всех частей, и только после чего приступая к установке терморегулятора. Этот вариант подходит только для открытого размещения проводки (в пластиковом кабель-канале).
Место установки терморегулятора выбирают так, дабы очень уменьшить длину соединительных проводов. Хорошим вариантом считается установка на стенку, плоскость которой перпендикулярна к направлению полос теплого пола.
Подготовка предварительного пола
Поверхность пола нужно очистить и высвободить от старенького покрытия. Непременно нужно выровнять ее, удалить все выступающие предметы — старенькые гвозди, саморезы, другие метизы. Если пол неровный, придется выполнить ряд действий и очень выровнять поверхность. В самых сложных случаях заливают слой стяжки (либо наливной пол), обеспечивающий очень ровненькую и горизонтальную плоскость.

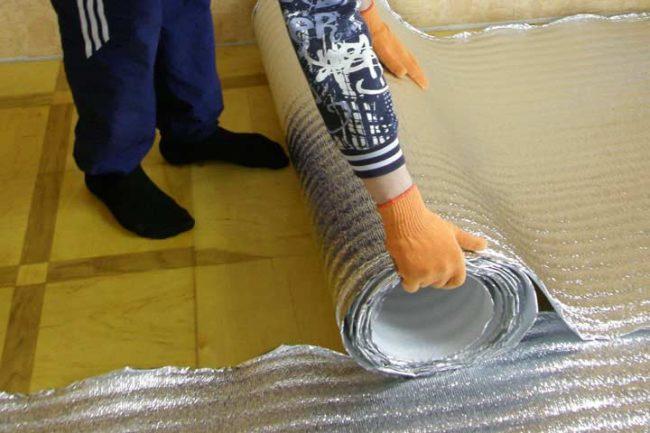

Укладка термоизоляции
Особенности укладки термоизоляции
Когда поверхность готова, приступают к укладке термоизоляции. Хорошим вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный сделать куцее замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.
Этот материал неопасен и комфортен в работе — в нем просто изготавливать углубления для укладки соединительных проводов. Не считая того, материал довольно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

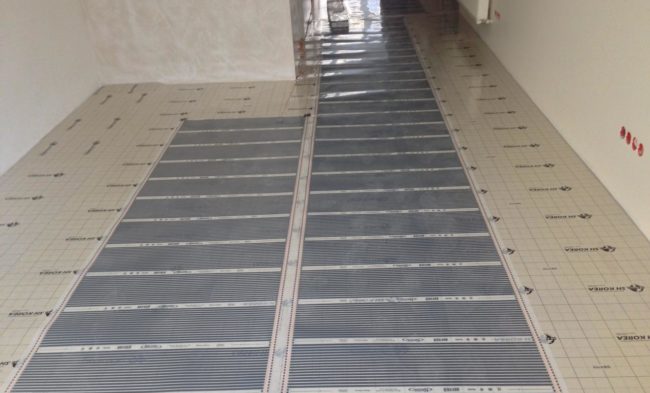

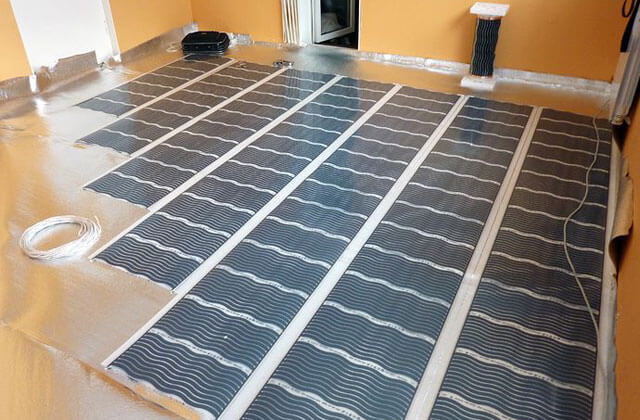

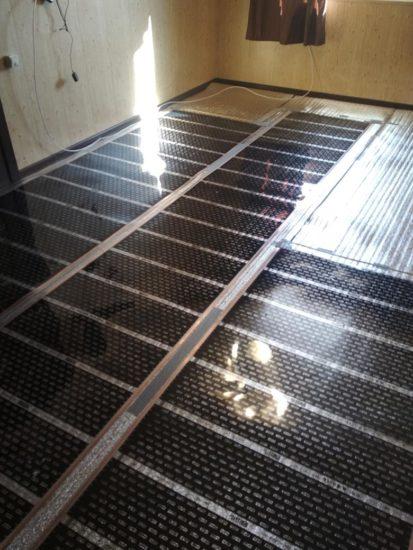

Установка пленочного полотна
Можно приступать к укладке пленочного полотна

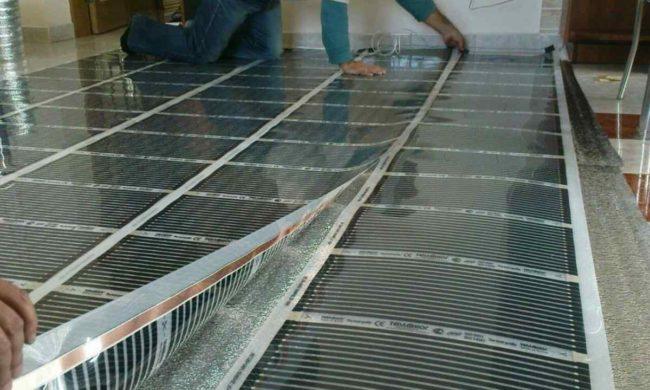

Укладку пленки создают с отступом от стенок более 10 см. При вырезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При всем этом, нужно учитывать шаг резки пленки — 250 мм. Укладывать полосы впритирку нельзя, между ними должен быть зазор более 10 мм. Нужно учитывать, что наибольшая длина полосы составляет 8 м. если помещение огромное, придется изменять конфигурацию полотна.
Полосы укрепляют к теплоизолятору отрезками скотча (сплошной полосой укреплять нельзя). После чего на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, дабы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет вполне утоплен.

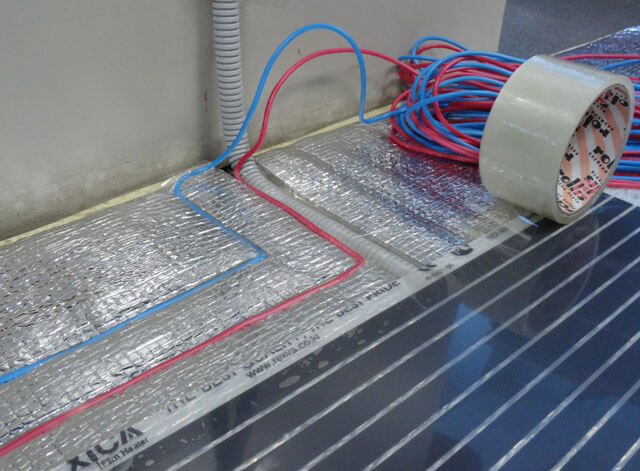

Параллельное соединение полос медным проводом осуществляется так, дабы проводку потом можно было упрятать под плинтус. Все контакты кропотливо обжимают пассатижами и устанавливают изоляционный слой скотча. Им закрывают свободный торец полос.

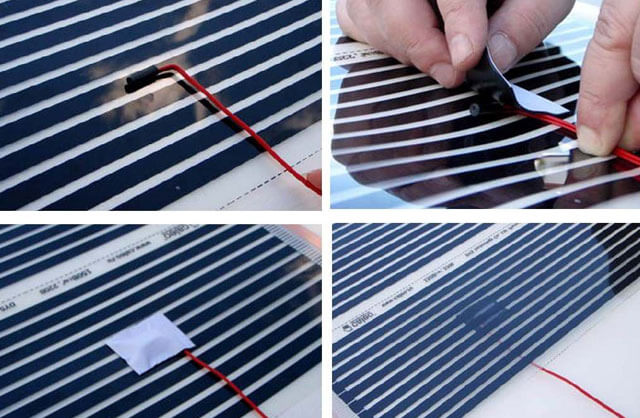

Присоединение термодатчика обычно осуществляется методом фиксации скотчем в центре 2-ой секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.
Порядок подключения нужно пристально изучить в аннотации к терморегулятору и самому теплому полу. У различных производителей могут встречаться собственные методы соединения, потому, нужно держать аннотации под рукою и повсевременно сверяться с ними в процессе выполнения работ.
Укладка напольного покрытия
Укладка напольного покрытия
После окончания всех работ следует выполнить пробный пуск теплого пола. Если никаких приреканий и недостатков не найдено, на пленку укладывают слой защиты (обычно это подложка для ламината либо других напольных покрытий) и приступают к монтажу напольного покрытия. Его делают обыденным методом, но с учетом специфичности работы теплого пола. Применяют особые виды покрытий (на оборотной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).
Нередкие вопросы
Как велика опасность электромагнитного излучения?
Уровень электромагнитного излучения инфракрасного теплого пола приблизительно в 20 раз ниже санитарных норм. Потому, обстоятельств для беспокойства нет.
Инфракрасный теплый пол нельзя укладывать под мебель. Как быть, если захочется выполнить перестановку?
В большинстве случаев, мощные и объемные предметы мебели остаются на начальных местах. Если перестановка затрагивает огромную часть площади, вернее будет выполнить переукладку теплого пола с конфигурацией конфигурации излучателя.
Как накладны инфракрасные теплые полы?
Если гласить о цены самого комплекта, то тут все находится в зависимости от размеров комнаты. Если идет речь о расходах на электроэнергию, то величина употребления энергии сравнима с масляным радиатором. При всем этом, теплый пол работает не повсевременно и может обходиться еще дешевле.
Почему не рекомендован фольгированный теплоизолятор?
Дюралевая фольга либо напыление могут стать предпосылкой недлинного замыкания частей полотна. Это может случиться после долгого отключения нагрева, если в пироге теплого пола появился конденсат. Не считая того, при плохой изоляции контактов вероятен прямой пробой через металлизированную поверхность потому, сбалансированный вариант — внедрение полимерной подложки без фольгированного слоя.
Полотно теплого пола не укладывают под мебель. Как быть с теплоизоляционным слоем?
Рекомендуется укладывать теплоизоляционный слой на всю площадь комнаты. во-1-х, это дозволит исключить перепад высот, что сказывается на укладке напольного покрытия. Не считая того, в процессе использования может потребоваться перестановка мебели. Если теплоизолятор уложен на всю площадь комнаты, пригодится только поменять форму излучающего полотна.
Если в комнате есть камин, как укладывать пленку?
От камина нужно выполнить отступ размером 1 м. От других нагревательных частей также нужно делать отступ, размер которого находится в зависимости от величины и метода установки при
