Заземление все почаще стало употребляться в домашних критериях. В функции данного сооружения сначала относят защиту электрооборудования и конкретно владельца дома от удара током. В случае практики самостоятельного монтажа данного устройства, многие новенькие интересуются вопросом, какого цвета провод заземления должен быть. Конечно конкретного ответа на поставленный вопрос не существует. Многие, в том числе самые бывалые электрики спорят об этом между собой, а мы с вами попробуем разобраться в особенностях маркировки, в которую заходит расцветка проводников заземляющего приспособления.
Основной задачей окрашивания проводников считается удобство при монтаже, в особенности, если делается работа с многожильным кабелем. Но при всем этом стоит увидеть, что практически раньше веке, оттеночной маркировке фактически не присваивали значения. На сегодня почти всегда придерживаются цветовых значений проводников конкретно в бытовых критериях.
Принципиально! Внедрение одножильного провода, примыкающего к контуру заземления запрещено.
Цвет заземляющего проводника: условия ПУЭ
Каждый кабель состоит из внутренних жил, которые имеют свое значение и определенный цвет. Благодаря имеющейся гамме просто проводить ремонтные и монтажные работы. Расцветка изоляции жил поможет избежать самых внезапных ошибок. Обратимся к правилам, установленным муниципальными нормами:
- красным либо карим цветом обозначается фазный проводник;
- синим цветом определяется нейтральный провод;

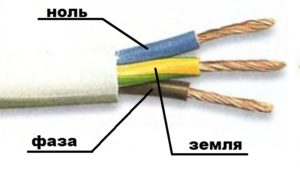

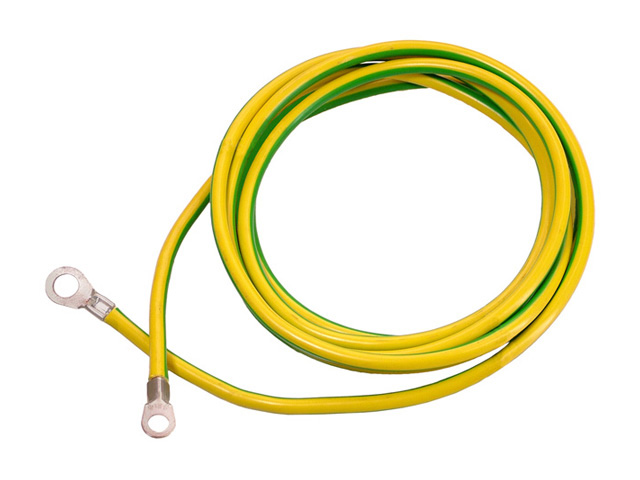

- желто-зеленой гаммой принято обозначать заземляющий проводник.
Два типа заземляющих проводов

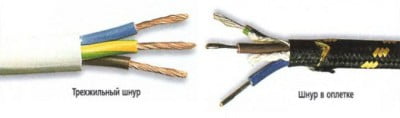

Кроме цветового обозначения провод заземления обязан иметь и буквенную маркировку (РЕ-нулевой проводник). Время от времени трехжильная проводка в доме осуществляется из плоских однотонных проводников, в большинстве случаев они представляются в белоснежном цвете. В таком случае, в качестве заземления принимают среднюю жилу.
Принципиально! С помощью цветной проводки просто найти функцию проводников, не используя вычислительные приборы.
Некоторые производители окрашивают изоляционный слой заземляющей жилы в зеленоватый либо желтоватый тон. Время от времени желто-зеленый цвет наносится поперечно. Если вы делали ремонт электрической проводки без помощи других, для вас придется без помощи других нанести подходящий цвет на проводку, дабы в предстоящем не путать фазу, ноль и заземление. Для таких целей используются силиконовые трубки соответственного цвета. Они имеются в продаже в специализированных магазинах. Предлагаем поглядеть видео, в каком показывается подробный установка заземляющего кабеля и здесь же убедиться в его правильном колере.
Каким должен быть заземляющий проводник?
Структура провода, созданного для заземления непременно медная. В бытовых критериях применяется два вида, однопроволочный и многопроволочный. Сечения провода для заземления определяется зависимо от требований вашей домашней сети. Предлагаем для вас изучить варианты проводников, которые совершенно подходят для выполнения роли подключения к заземляющему устройству.
Марка кабеля для «земли» выбирается с учетом типа уже установленного заземления. Оно может выступать как стационарное и нестационарное. Стационарное либо непереносное заземление применяется для огромных по площади построек, к примеру, на производстве либо в домашних критериях. Для этих случаев рекомендуется применять провода марки NYM.
В отдельных случаях применяется и поболее доступная марка ППВ. Трехжильные проводники для квартирного заземления либо мобильных устройств целенаправлено выбирать от марок ВВГ, ПВГ и ESUY. Разглядим свойства кабелей каждой предложенной марки.
Особенности различных кабелей для заземления

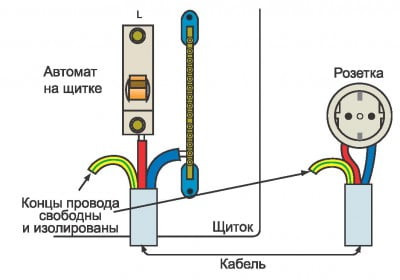

Провод заземления от щитка и от розетки
Какого цвета бывает провод заземления в трехжильном проводе мы уже разобрались, настало время ознакомится с известными марками кабелей, которые не один раз используются на практике.
- Вариант для домашнего устройства заземления от производителя NYM. Переменное напряжение в проводнике добивается предела 0, 66 кВт с одновременной частотой 50 Гц. Применяется провод для силовой электрической системы также для освещения. Отличается от других кабелей медной сердцевиной, промежной оболочкой, расцветка изоляционных слоев соответствует установленным эталонам.
- Проводка ВВГ выполнена на базе меди первого либо второго класса. Имеет двухслойную изоляцию и дополнительную обмотку стекловолокном. Оболочка проводников устойчива к воспламенению не подвергается воздействию солнечных лучей. Делается в виде многожильного кабеля. Заземляющая жила выполнена в желто-зеленом цвете.
- Марка кабеля ПВЗ представляется в виде одножильного провода с усовершенствованной изоляцией. Сердцевина имеет мягкое сплетение медных проволок. Классность жилы определяется параметрами сечения проводника. К примеру, если сечение от 0,5 до 1,5, поэтому, класс будет вторым. И т.д. по возрастанию сечения проводки.
Принципиально! Нужно воспользоваться той маркой кабеля, свойства которой вполне удовлетворяют требованиям ПУЭ.
Если вы испытываете сложность в решении вопроса, какой провод применять для заземления, ориентируйтесь на тип вашей электрической цепи.
Вас могут заинтриговать:
Заземление и зануление: в чем разница и задачи уст… Присутствующее электричество в домах должно быть неопасным для применения человеком. Вследствие чего нужно обустроить защиту от утечек тока и…
Молниезащита в личном доме и правила ее установки… Часто обычные для человека природные явления несут опасность. Огромную разрушительную силу несет за собой молния, которая попадая в дом либо человек…
Сопротивление заземления: вычисление и нормы… Сопротивление заземления — это принципиальный показатель, требующийся для правильного монтажа заземляющего контура, который отвечает за безопасность электриче…
Установка заземления: личный контур и заземле… Большая часть строй компаний предоставляют жильцу необорудованную жилую площадь, ссылаясь на то, что владельцу дается возможность организовать комфорт …
4 метода отличить заземляющий проводник от нулевого
Очень нередко даже сами электрики путают два таких понятия как заземление и зануление. Как их отличить рядовому потребителю?
По определению заземление — это принудительное соединение железных частей оборудования с землей. Главное его предназначение — снизить до минимума напряжение, которое может появиться на корпусе аппарата, если произойдет пробой изоляции.

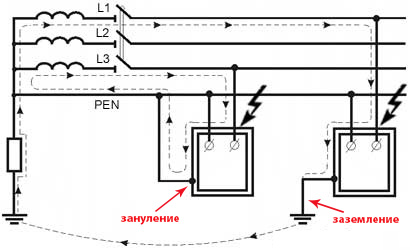

Зануление — это соединение железных частей эл.оборудования с нулевым проводом. Если произойдет пробой изоляции и фаза попадет на зануленный корпус — получится однофазовое куцее замыкание. Оно то и вызовет отключение напряжение через защитный автомат.
Зануление и заземление делают на самом деле одну задачку, но малость различными методами.
Как на практике отличить проводник заземления от нулевого провода?

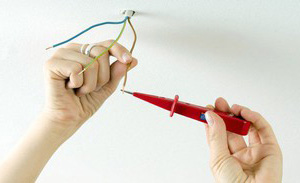

Допустим у вас не завершен до конца ремонт и из подрозетника торчит кабель с 3-мя жилами. Найти какая из них фазная не так трудно. Для этого необходимо пользоваться индикаторной отверткой либо тестером.
Только осознав какой из проводников является фазным, можно приступать с способам поиска земли и нуля.
1-й метод отличия заземления от зануления
Дабы узнать, где заземление и зануление, нужно прежде всего направить внимание на цветовою маркировку. Если проводку делал грамотный электрик, то обычно нулевой рабочий проводник имеет синий цвет, а заземляющий защитный желто-зеленый.
Но не стоит полагаться на это на 100% и всегда перепроверяйте другими методами:
2-й метод
- ⚡отключите все приборы в квартире и автоматы в эл.щите
- ⚡отсоедините заземляющий проводник в щите от шинки заземления (шина PE) либо корпуса
- ⚡поновой включите автоматы
- ⚡мультиметром в режиме переменного напряжения замерьте показания между жилами. При всем этом заблаговременно индикаторной отверткой выясните где у вас фаза.
- ⚡там где относительно фазного проводника напряжение будет в границах 220В — это и есть ноль. Другой проводник — защитная земля.
3-й метод отличия заземляющего проводника от нулевого
Данный способ применим, когда на вводе установлен двухполюсный автомат (другими словами автомат сразу отключает фазный и нулевой проводники):
- ⚡отключаете все приборы и вводной автомат

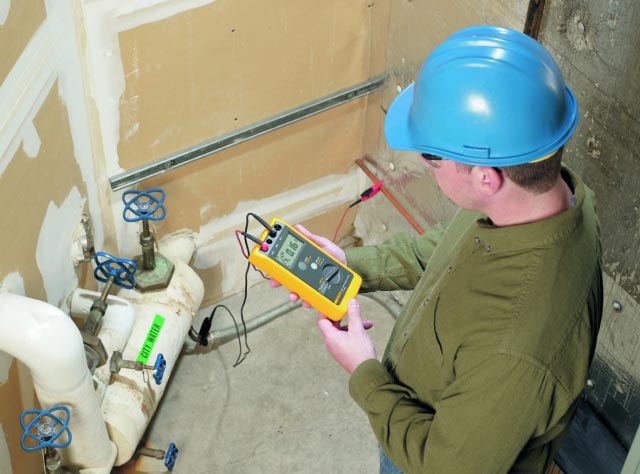

- ⚡мультиметром в режиме «прозвонки» соединяете предполагаемый заземляющий провод и железные корпуса наиблежайшего борудования, которое должно быть заземлено — батареи, ванная и т.д.
- ⚡та жила, на которой тестер будет демонстрировать близкое значение к нулевому либо издавать звуковой сигнал — и будет землей. Там где сопротивление будет близко к бесконечности — рабочий ноль.
4-й метод как найти заземление и зануление
- ⚡отключаете все приборы в квартире, не только лишь выключателем, но и из розеток тоже
- ⚡отключаете вводной двухполюсный автомат
- ⚡на выходе с автомата между нулевым и фазным проводом ставите перемычку — шунт
- ⚡при помощи тестера в режиме прозвонки диодов проводите замеры на проводниках в подрозетнике
- ⚡фазная и нулевая жила должны давать между собой полный ноль. Тестер будет пищать.
- ⚡оставшаяся жила и есть заземляющая
Данный метод менее желательный и несет за собой огромные опасности для неопытного юзера эл.энергии. Потому используйте его в последнюю очередь, если имеете нужные способности и познания.
Какого цвета провод заземления в трехжильном проводе
Правила устройства электроустановок закрепляют положение относительно того, что изоляция земли обязана иметь желто-зеленый колер.
Таким макаром обозначение заземления осуществляется с помощью разноцветной маркировки проводов — это осуществляется с целью облегчения монтажа проводки. При монтаже электроустановок применяют кабель с 3-мя проводами.
Каким образом обозначается заземление?
Обозначение кабеля заземления осуществляется с помощью буквенного и цветного обозначения проводников защитного заземления.
Сейчас мы разглядим какого же цвета провод заземления в трехжильном проводе.
Цвет провода заземления — фактически во всех случаях обозначается желто-зеленым цветом, цветом. Бывают случаи когда встречаются цвет кабеля заземления как желтоватый так и зеленоватый. Цвет провода заземления в вилке обозначается желтоватым цветом.
Условное обозначение заземления представлено в виде маркировки «РЕ». Бывают встречаются провода зелено-желтого цвета с маркировкой «PEN».
Буквенное и цветовое обозначение проводников защитного заземления
- «А» — показывает, материалом сердечника выступает алюминий, когда отсутствует эта буковка, тогда материал сердечника — медь.
- «АА» — показывает на трехжильный провод с материалом сердечника алюминий и дополнительным покрытием из алюминия.
- «АС» — показывает на дополнительное покрытие из материала свинец.
- «Б» — обозначает влагозащищенный провод и наличие дополнительного покрытия из двухслойной стали.
- «Бн» — покрытие провода не подвергается горению.
- «В» — поливинилхлоридная оболочка.
- «Г» не имеет защитной оболочки.
- «г»(строчная) нагой гидрозащищенный.
- «К» контрольный кабель, обмотанный проволокой под верхней оболочкой.
- «Р» резиновая оболочка.
- «НР» негорящая резиновая оболочка.
У многих людей появляется вопрос для чего необходимо цветное обозначение проводников защитного заземления? С помощью цветного обозначения заземления хоть какой электрик, даже новичок сумеет стремительно отыскать фазу, ноль и заземление проводя установка. Если же вы некорректно соедините нужные контакты между собой, может быть появление непредсказуемых последствий, это может быть как куцее замыкание, так удар человека электрическим током.
Главной и более принципиальной целью нанесения цветового обозначения – является уменьшение продолжительности подсоединение нужных контактов и тем гарантирование благонадежных предпосылок во время воплощения электромонтажных работ. По состоянию на сегодня, согласно Правилам устройства электроустановок и европейским эталонам, неважно какая жила обязана иметь верно обозначенный цвет, т.е. за каждой жилой закреплен определенный цвет.

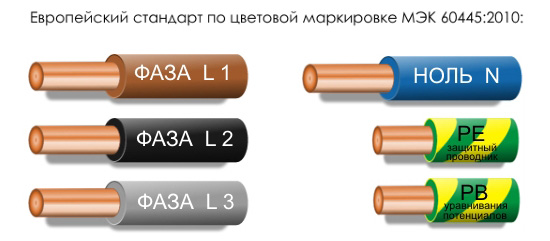

Нейтраль независимо от того однофазовая это электрическая сеть либо же трехфазная всегда имеет голубую либо голубую расцветку. Ноль на электрической схеме маркируется латинской буковкой «N». Нейтраль тоже именуют нулевым либо нейтральным рабочим контактом.

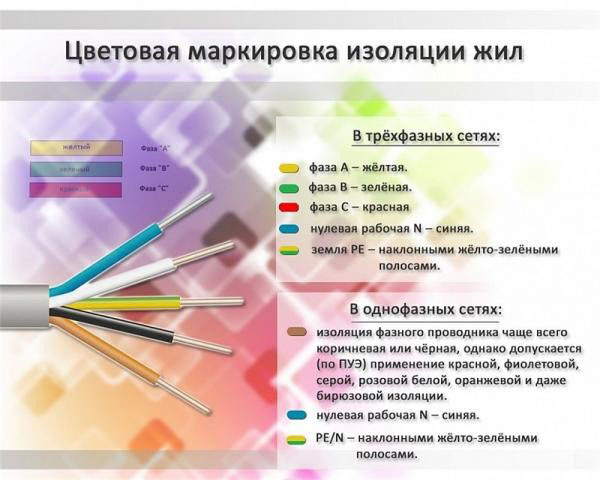

Провод фазы
Этот провод зависимо от производителя маркируется следующими цветами:
- белоснежный;
- бирюзовый;
- черный;
- карий;
- розовый;
- красный;
- фиолетовый;
- оранжевый.
Самые распространенные цвета для обозначения фазы – черный, белоснежный и карий.
Невзирая вроде бы то ни казалось простоту, цветовое обозначение обладает вблизи соответствующих признаков, которые провоцируют у электриков-новичков ряд определенных вопросов:
- Что такое PEN?
- Как найти фазу, заземление и ноль, если изоляция имеет не унифицированную расцветку либо же вообщем тускла?
Разглядим каждый пункт по отдельности.
Что собой представляет PEN? Система заземления типа TN-C, которая на сегодня сильно устарела, советует кооперировать заземление и нейтраль. Главное достоинство таковой системы – это быстрота воплощения электромонтажных работ. Минус таковой системы заключается в том что, это достаточно большая возможность удара электрическим током при осуществлении монтажа проводки в квартире либо доме. Главным цветом для маркировки совмещенных проводов применяется – желто-зеленый, но на конце изоляции находится синий цвет, который применяется для нулевого кабеля.
Часто появляются ситуации, когда при ремонтных работах с бытовой электрической сетью в реальности все проводники 1-го цвета. Сразу появляется вопрос, как в таковой ситуации узнать где размещен нужный проводник?. Когда однофазовая сеть, в какой есть только две жилы, без заземления, нужно только наличие специальной индикаторной отвертки. Сначала будет нужно выключить стопроцентно электричество в распределительном щитке. После этого необходимо приступить к зачищению кабеля и развести его по сторонам. После этого можно включить электричество и поэтапно индикатором проверить каждый кабель. В этом случае когда при касании индикатора лампа на отвертке засветилась, поэтому – это фаза, соответственно 2-ая жила — это ноль.
