Дабы верно избрать электрические розетки для квартиры нужно разобраться какие розетки необходимы в квартире. Об этом в этой статье.
Вступление
Вы не понимаете, какие розетки необходимы в квартире? Либо понимаете, но сомневаетесь? Либо думаете, что понимаете? В любом случае читаем статью далее.
Электрическая розетка это
Розетка электрическая либо штепсельная это с одной стороны, приспособление для передачи электропитания от электрической цепи к устройству (устройству). С другой стороны — разъём для подключения штепселя (Stöpsel — затычка) либо «вилки» бытового устройства.
Применимо к бытовой электрической цепи название бытовая розетка более уместно. Конкретно это название – бытовая розетка, применяется в нормативных документах, а именно ПУЭ.
- Бытовая розетка это устройство для номинального тока до 16 А и напряжения до 250 В;
- Приспособления для номинального тока до 63 А и напряжения до 380 В верно именовать – штепсельное соединение (набор «вилка–розетка»).
Вилки штепсельных соединителей производятся таким макаром, дабы их нельзя было включать в розетки сети с более высочайшим номинальным напряжением, чем номинальное напряжение, вилки. ПУЭ, разд. 6.
Какие розетки необходимы в квартире
Вернёмся к штепсельным розеткам квартиры. Ответ на вопрос: какие розетки необходимы в квартире, востребует узнать, какие электрические розетки могут быть.
Розетки по напряжению
С бытовым напряжением электросети вариантов не существует. В Рф необходимы розетки на напряжение до 250 Вольт. Главные характеристики розетки обычно указаны на её корпусе.
По току
Тут выбор разнообразнее. В продаже вы сможете отыскать бытовые розетки на 10 и 16 Ампер. Стационарных розеток на 6 Ампер отыскать очень трудно, но это для стационарной проводки квартиры не надо.

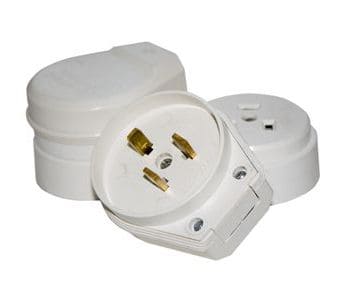

Розетки на больший ток 32 А необходимы для квартир с электрическими плитами. Они покупаются в комплекте с вилками (штепсельное соединение).
Статьи по теме: Типовой проект электрики
По наличию заземляющего контакта

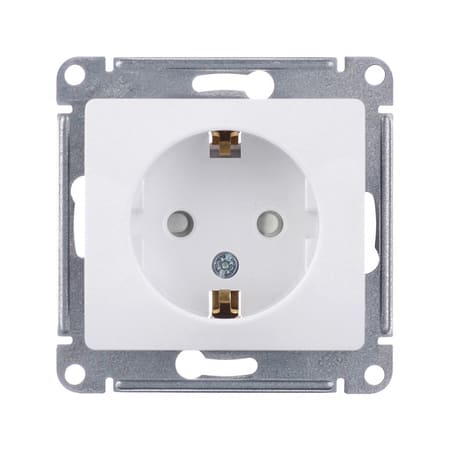

Все электрические розетки для квартиры бывают с заземляющим контактом либо без него. Если электрическая сеть в вашей квартире выполнена с «землёй», для вас необходимы розетки с заземлением (заземляющим контактом).
Если «земли» в квартире нет, до довольно приобрести обыкновенные розетки без заземления. Для наружного «форса» можно на 2-ух проводную сеть без заземления поставить розетки с «землёй». В данном случае контакт «земля» остаётся свободным.
По типу гнезда/штифта

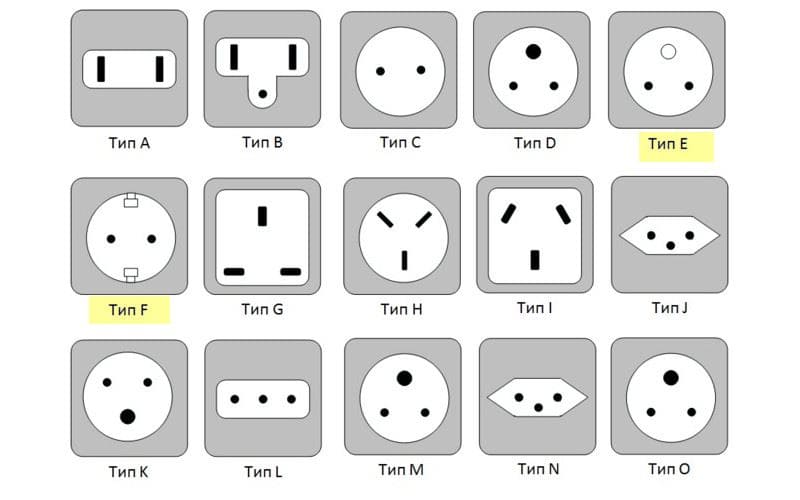

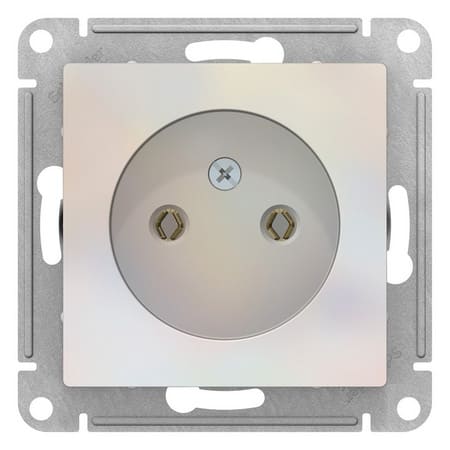

Розетки, которые мы привыкли созидать у себя дома именуются розетка типа C (без земли) и типа F (с заземлением). Варианты гнёзд, которые вы видите на рисунке в быту на применяются.

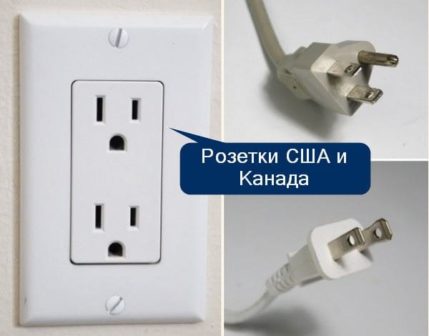

Тип штифта вилки должен соответствовать типу гнезда розетки. Вы наверное лицезрели розетки за океаном, они отличаются от наших. Тип розеток на рисунке A либо B.
Розетки по типу установки
Тут всё просто. Розетки могут быть укрытого либо открытого монтажа, для сокрытой либо открытой проводки соответственно.

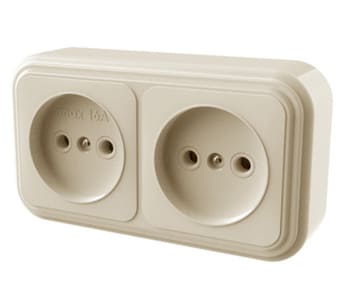

Розетки открытого монтажа

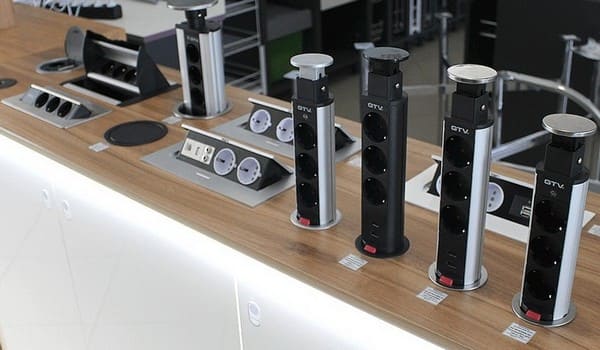

Раздельно можно выделить современные блоки розетки встраиваемые в столешницы.
Одиночные и блочные розетки

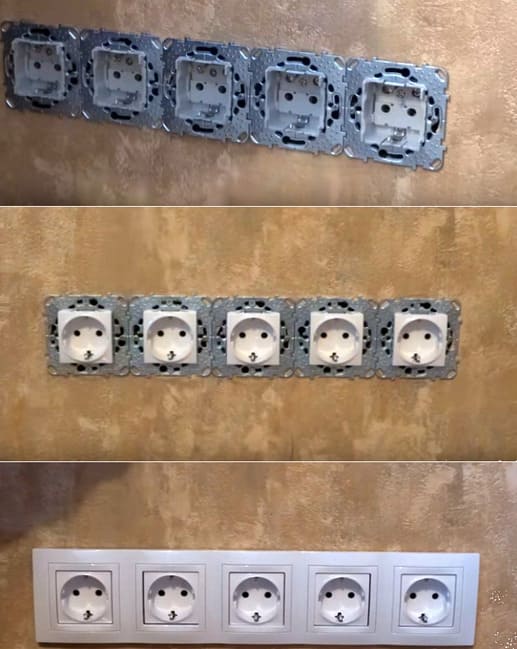

Блоками розеток именуют возможность установить несколько розеток в ряд под единой декоративной крышкой (рамкой). К примеру, необходимо установить 5 розеток в ряд. Покупаем 5 розеток и одну защитную крышку (рамку) для 5 розеток.
Особые розетки квартиры
Для влажных зон квартиры (ванная, может быть кухня) необходимы розетки с завышенной степенью защиты корпуса от IP 44 (читать что такое IP). Они будут с заземлением. Они могут быть с крышкой либо без неё, открытого либо укрытого монтажа.
Слаботочные розетки
Современный рынок электроустановочных изделий предлагает большой выбор розеток для подключения антенн телевизоров (ТВ–розетки) и компьютерных розеток (RJ-45). Они также бывают затратные и интегрированные. Интегрированные силовые и слаботочные розетки одной компании можно ставить в единые блоки под общую рамку. Читать:
Статьи по теме: Группы розеток стандартной квартиры
Заключение
Сейчас вы понимаете какие розетки необходимы в квартире. Тему розеток в квартире найдёт продолжение в следующих статьях веб-сайта.
Избираем кабель для проводки в квартире
Конкретно таковой вопрос появляется у многих наших граждан, когда они решают поменять старенькую либо монтируют новейшую электрическую сеть в доме либо квартире. Вопрос это довольно суровый и не имеет конкретного ответа.
Все находится в зависимости от характеристик вашей электрической сети и метода монтажа. И если вы желаете разобраться в этом вопросе, наша аннотация конкретно вам.
Подготовительные характеристики нашей электрической сети
Для того, дабы решить, какой кабель применять для проводки в квартире, нам поначалу нужно обусловиться с целым вблизи характеристик. Сначала, следует избрать метод монтажа проводки, также следует найти количество жил кабеля, характеристики помещений, в каких предстоит установка, количество проводов, проложенных вместе, и некоторые другие нюансы.

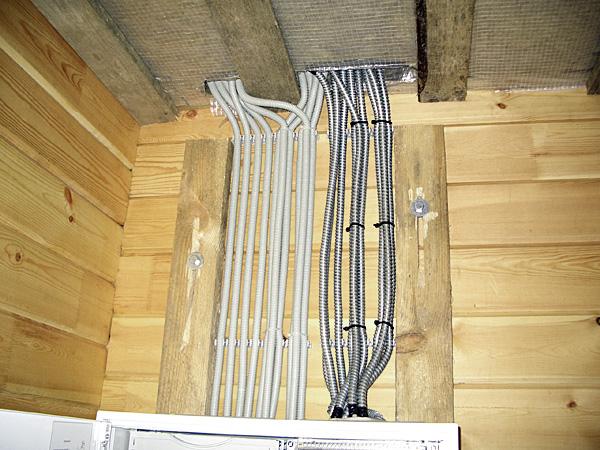

Метод монтажа проводки
Сейчас существует два главных вида монтажа проводки. Это сокрытый и открытый установка.
Любой из них имеет собственные достоинства и недочеты, и дать предпочтение одному из них можно только после детализированного рассмотрения. Не считая ваших предпочтений в выборе не малую роль играют нормы ПУЭ по условиям электрической и пожарной безопасности.
Выбор метода монтажа проводки
- Открытая проводка довольно ординарна в монтаже, имеет неплохую ремонтопригодность и относительно стремительно устанавливается. В то же время она портит дизайн комнат, конфискует у нас свободное место и просит дополнительных коробов либо труб для механической защиты.
- Хотя, с другой стороны, согласно 2.1.2 и 2.1.3 ПУЭ, требования к открытой проводке при монтаже по сгораемым конструкциям по многих характеристикам не такие жесткие. Благодаря этому для монтажа по древесным и другим сгораемым конструкциям выбирают конкретно этот тип монтажа.
- Проводка электрического кабеля в квартире сокрытым методом позволяет скрыть все инженерные сети и не просит дополнительной защиты при монтаже по несгораемым конструкциям. В то же время трудозатратность выполнения работ существенно выше, ремонтопригодность не высока, а подключение дополнительных электроприборов может вызвать определенные трудности.
- Не считая того, согласно табл. 2.1.2 и 2.1.3 ПУЭ, выбор сокрытой проводки для электроснабжения древесного дома связан с огромным количеством проблем и необходимости использования дополнительных средств защиты. Тем самым конечная стоимость таковой проводки будет существенно выше. В то же время п.12.22 ВСН59-88 советует использовать только сокрытую проводку в ванных комнатах, санузлах и других комнатах с завышенной влажностью.
- Исходя из всего этого нередко, приходится выбирать открытую проводку для одних комнат и закрытую для других. Это не является нарушением, но при предстоящем выборе — какой кабель нужен для проводки в квартире, эти особенности следует учесть.

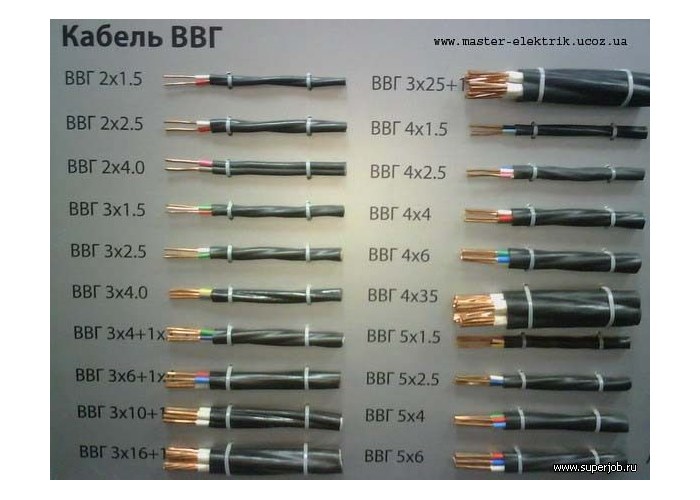

Выбор количества жил провода
Дабы обусловиться, каким кабелем делать проводку в квартире либо доме, следует знать количество жил кабеля. Тут все довольно легко, и ПУЭ дает конкретный ответ.
Выбор количества жил провода
- Согласно п. 6.1.20 ПУЭ, к розеткам в квартире от группового щитка должен быть подведен отдельный нулевой защитный провод. Исходя из этого, для однофазовой сети 220В мы должны применять трехжильный провод.
- Если вы используете трехфазную сеть, то для вас нужен четырехжильный кабель. При всем этом, если она имеет ответвления к однофазовому оборудованию, то она обязана иметь защитный проводник. Потому в данном случае следует использовать пятижильный провод.
Направьте внимание! Согласно п.1.3.10 ПУЭ, нулевые и защитные проводники для трехфазной сети не принимаются в расчет при расчете сечения провода. Другими словами, если вы используете четырехжильный провод, у которого одна жила нулевая, то выбор сечения вы производите, как для трехжильного провода.
Воздействие критерий в помещении на выбор кабеля
Важным фактором для ответа на вопрос : какой провод избрать для проводки в квартире, являются и условия в помещении. Температура, влажность и запыленность также играют в этом большую роль. И если фактор запыленности для квартир не играет особенной роли, то направить внимание на другие стоит.
- Согласно п.1.1.6 и 1.1.7 ПУЭ, мокроватым именуется помещение, в каком относительная влажность воздуха превосходит 60%. Это характерно ванным комнатам и некоторым санузлам. Сырыми помещениями именуются те, в каких относительная влажность воздуха превосходит 75%. Это характерно опять-таки некоторым ванным комнатам и банным помещениям.
- Если у вас есть банные помещения либо подсобные помещения, в каких продолжительно может быть температура выше 35⁰С, то это следует учитывать, выбирая какой нужен провод. Для этих целей в ПУЭ предусмотрена табл.1.3.3, в какой приведены поправочные коэффициенты для помещений с разной средней температурой.

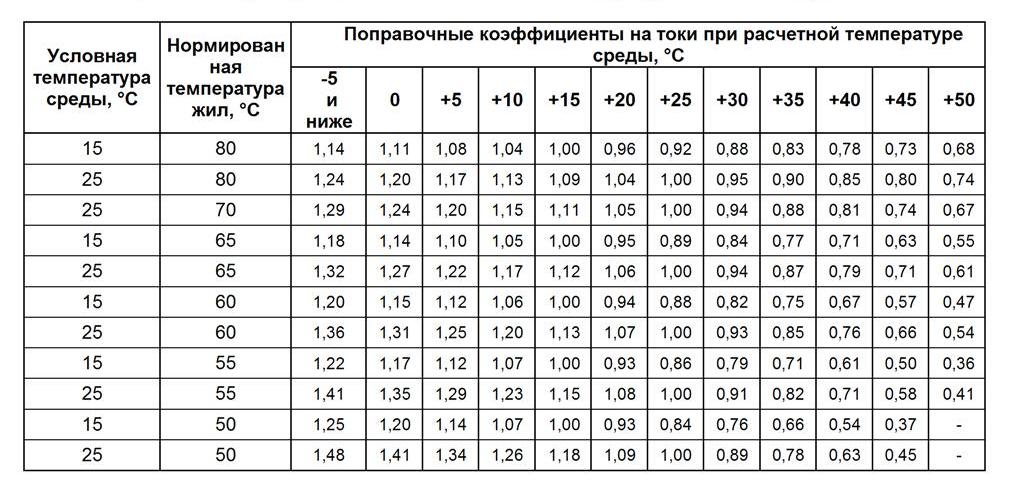

Таблица поправочных коэффициентов для помещений с различной температурой
Главные характеристики для выбора электрической проводки
Главным параметром, который позволяет найти, какой провод применять для проводки в квартире, является сечение его жил (см. Исполняем расчет сечения провода по мощности). Для определения данного параметра в ПУЭ имеются табл.1.3.4 для медных проводов и 1.3.5 для дюралевых проводов.
Но, чтобы применять эти таблицы, нам следует знать номинальный ток, который будет протекать в проводниках. Для этого нужно его высчитать.
Расчет количества электроприемников
К электроприемникам относится все то, что в вашей квартире потребляет электрическую энергию. Это сеть освещения, розетки и массивное электрическое оборудование, подключаемое конкретно через автоматический выключатель в распределительном щитке.
Для определения номинального тока проводки нам поначалу следует знать, что от нее будет питаться.
- Согласно п.12.27 ВСН 59 – 88, в квартире должна быть предусмотрена одна розетка на 6А на каждые 6м 2 помещения. Для коридоров эта норма миниатюризируется до 1 розетки на каждые 10м 2 помещения. Не считая того, для кухни площадью до 8м 2 предвидено 3 розетки на 6А, а если площадь кухни больше, то 4 розетки. Также должна быть предусмотрена 1 розетка на 10 либо 16А и одна розетка на 25А для подключения электроплиты (см. Как установить розетку для электрической плиты своими руками). Если электрическая плита не предусмотрена, то и розетку можно не устанавливать.

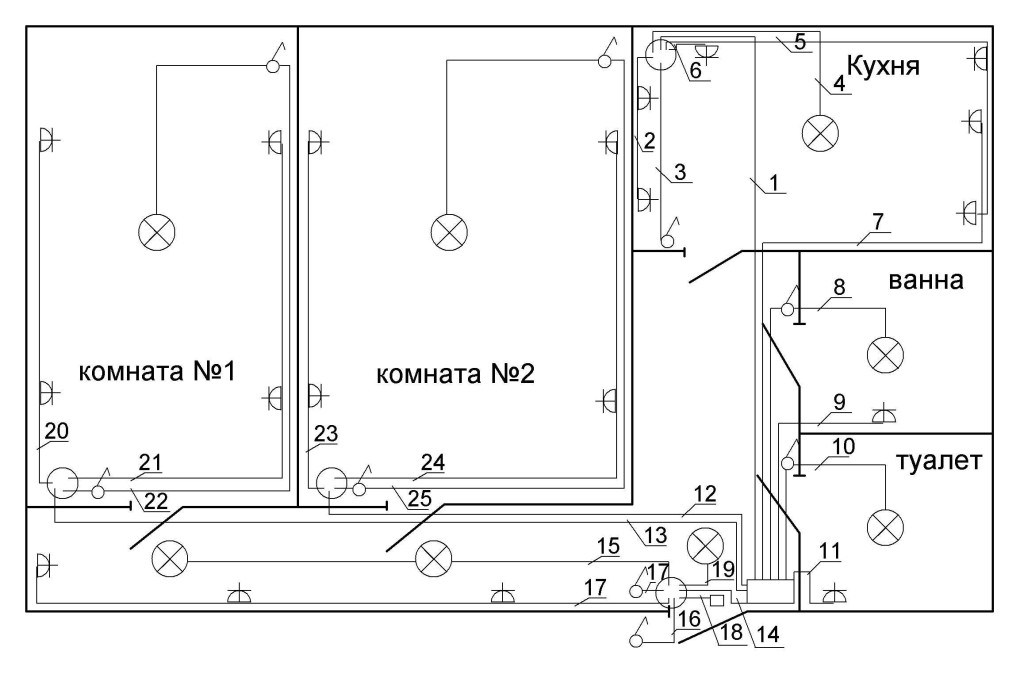

Вариант размещения электроприемников в квартире
- Конкретно исходя из этих норм, выполнялся расчет количества розеток в квартирах старенького эталона. Но времена изменяются и потребность в электроэнергии становится выше. Потому, если вы планируете стопроцентно поменять свою электрическую сеть, рекомендуем пересмотреть эти характеристики.
- Не будем для вас указывать четкое количество розеток для каждой комнаты, оно находится в зависимости от дизайна, количеств видео, аудио и другой бытовой аппаратуры и, естественно, ваших пожеланий. Потому произведите планировку без помощи других, не выходя за рамки здравого смысла.
- Что касается освещения, то тут для вас так же предоставляется полная свобода мысли.
- А вот относительно больших электроприборов, то тут есть определенные ограничения. Согласно п.13.15 ВСН 59 – 88, мощность отопительных устройств, устанавливаемых в квартирах, не должна превосходить 2 кВт. Если же у вас установлены отопительные приборы от 1,5 до 2 кВт, то рекомендуем их запитывать отдельным автоматом из распределительного щитка.
Расчет номинального тока проводки
Сейчас, дабы найти, какой провод нужен для проводки в квартире, нам следует высчитать номинальный ток каждого отдельного электроприемника. И если с сетью освещения все более-менее понятно, — рассчитываем суммарный ток ламп, запитываемых от каждого выключателя, то с розетками могут появиться вопросы.
- В розетку может быть подключено хоть какое оборудования. Но каждую из них вы планировали для определенной цели. Потому исходим из того, что к ней будет подключен устройство с наибольшей мощностью из планируемых.
- Расчет номинального тока ведем по формуле I=P/U×cosα. Р – это мощность вашего электроприбора. Если вы не сможете ее отыскать в паспорте либо на корпусе, то можно пользоваться приведенной ниже таблицей. U=220В. Cosα – коэффициент мощности, который должен быть указан в паспорте электроприбора. Если вы его не отыскали, то смело принимайте равным 1.

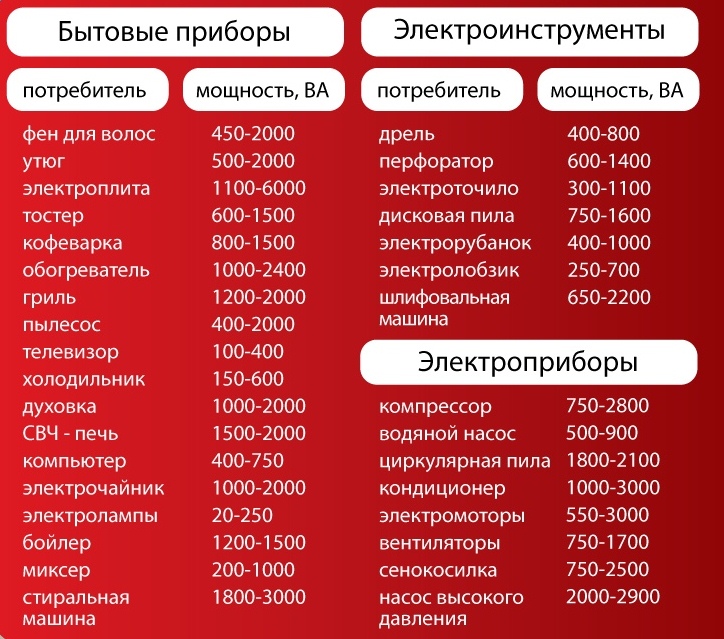

Таблица номинальных мощностей разных электроприборов
Направьте внимание! Данный расчет поможет нам не только лишь найти кабель для проводки в квартире, но и может быть применен при определении номинальных характеристик розеток и выключателей. Ведь о номинальных токах этих коммутационных устройств часто запамятывают при покупке, что приводит к их резвому выходу из строя, а то и пожару.
Объединение электроприемников в группы
Определяющим при выборе числа групп, от которых будет запитана наша квартира, является п. 6.2.2 ПУЭ, который не допускает использования автоматических выключателей с номиналом более 25А. Исходя из этого, и производим наше разделение на группы.
- Разделение на группы можно создавать по различным признакам либо, исходя только из номинальных токов. Но, чтобы избежать неурядицы в предстоящем, обычно объединяют освещение в одну – две группы, розетки при всем этом запитывают от собственных групп.
Направьте внимание! Пункт 6.2.3 ПУЭ воспрещает соединять воединыжды в одну группу более 20 ламп либо розеток. При всем этом многоламповые люстры числятся одним присоединением.
- Также нередко применяют разделение на группы по комнатам. Где от каждого автомата питается одна либо две комнаты. Тут все находится в зависимости от ваших пожеланий и суммарных цифр.
- Если вы собираетесь монтировать проводку своими руками, то вы должны держать в голове, что любая группа может быть запитана от автоматических выключателей на 16 либо 25А. Наименьшие номиналы применять не целенаправлено, а огромные запрещено.
Выбор сечения провода
На завершающем шаге мы можем приступить конкретно к выбору. Как мы уже отмечали выше, делается это по таблицам 1.3.3 и 1.3.4 ПУЭ, которые приведены на рисунке в нашей статье ниже.

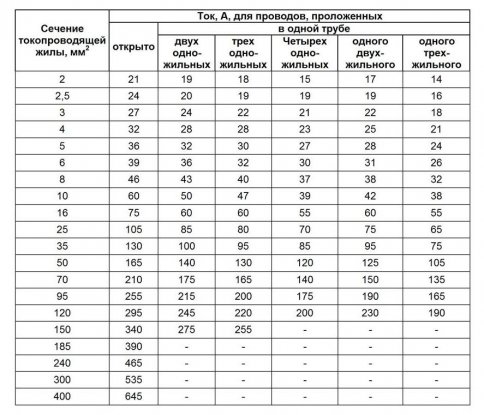

Таблица выбора сечения дюралевого провода
- Дабы избрать, какой провод для проводки в квартире будет хорошим, найдите суммарные значения номинальных токов, примерно равные вашим значениям. При всем этом следует учесть количество жил провода. Выберете значение наиблежайшее большее к вашему и поглядите, какой провод для вас подойдет.
- Если вы собрались применять медный провод, то обычно его сечение не выше 2,5 мм 2 . Для дюралевых проводов это значение может быть до 4 мм 2 .
- Нельзя забывать и о том, что табл.7.1.1 ПУЭ предугадывает и мало допустимые значения провода. Так для питания отдельных групп сечение медного провода должно быть не меньше 1 мм 2 , для дюралевого не меньше 2,5 мм 2 .
- Еще есть один параметр, который мы не обмолвили ранее из-за того, что не знали количества групп. Сейчас, зная, сколько проводов у нас будут пролегать в одной трубе либо коробе, нам нужно это учитывать. Для этого п.1.3.10 ПУЭ содержит поправочные коэффициенты. Потому, если у вас пролегает более 5 проводов пучком, то значения тока в табл.1.3.3 и 1.3.4 будет меньше 0.68, если более 7 проводов, то на 0,63, если же их больше 10, то значение будет меньше на 0,6.

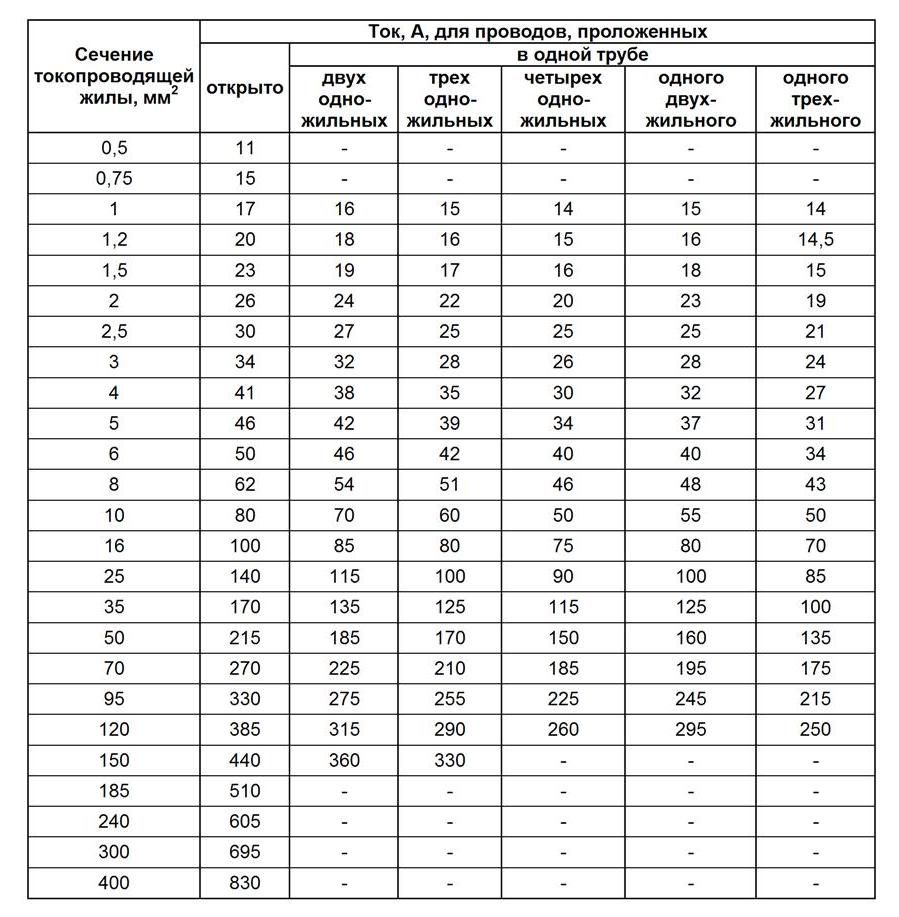

Таблица выбора сечения медного провода

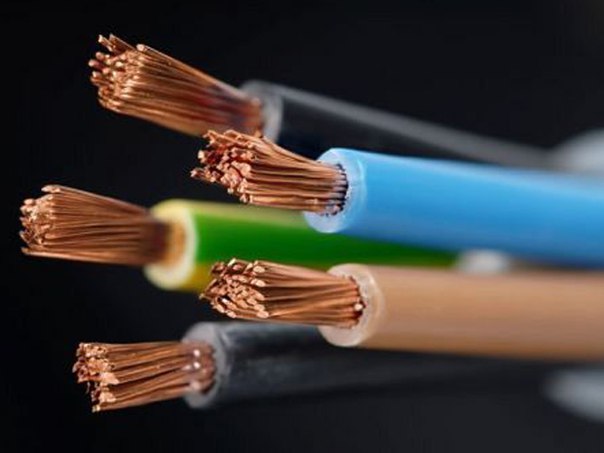

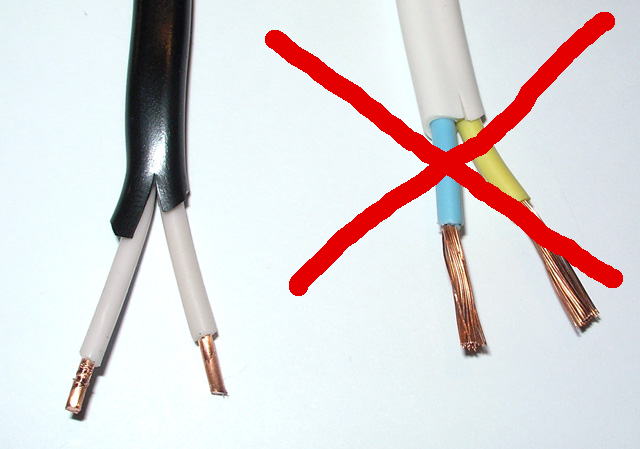

- А вот на вопрос: какой провод лучше для проводки в квартире, ответ довольно конкретный – медный. Он не так сильно подвержен коррозии, при температурных перегревах он не так сильно теряет свои характеристики и имеет более высшую электропроводность.
Вывод
Сейчас вы понимаете все нюансы выбора провода для квартиры либо дома. Потому должны без усилий высчитать и избрать проводку.
Ну а ее установка — дело не хитрое, и статьи на нашем веб-сайте должны посодействовать для вас совладать с самыми сложными вопросами подключения и прокладки провода.
