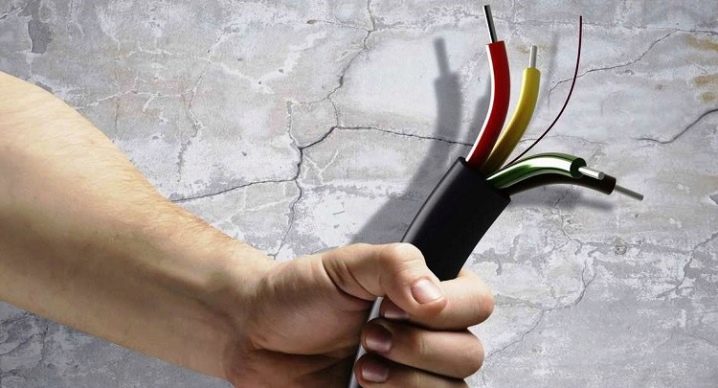

Какой провод нужен для подключения

Электроплита уже издавна является одним из более принципиальных частей на кухне для хоть какой хозяйки. В этом нет ничего необычного из-за того, что конкретно благодаря данному типу техники представляется вероятным готовить смачную и полезную еду себе и собственной семьи. Но невзирая на внедрение такового устройства, многие даже не думают о том, какие конкретно элементы обеспечивают доброкачественную работу этой вещи.

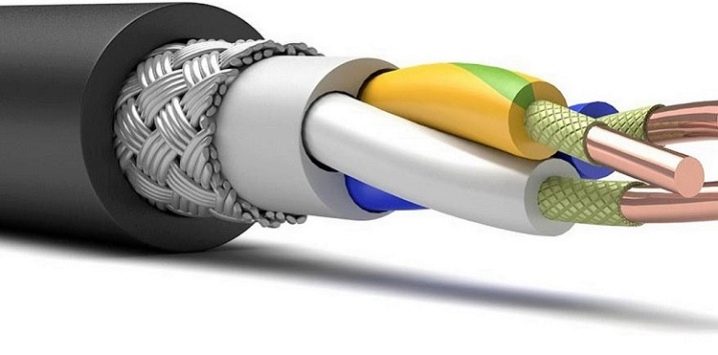

Одним из них является кабель для электрической плиты, который снабжает ее электрической энергией. Свойства проводки очень важны, ведь если электрическая плита к тому же с духовкой, то она должен выдерживать огромные нагрузки.

Требования

Уже можно осознать, что для подключения таковой техники не каждый кабель подойдет. Это разумно, так как при огромных перегрузках он просто сгорит и может стать предпосылкой поломки оборудования либо пожара. Потому при выборе кабеля для электроплиты, следует опираться на такие принципиальные свойства:

• номинальное напряжение;
• материал, что служит основой для проводных жил;
• кабельное сечение;
• удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств узнаваемых марок, то его показатель должен быть точно не меньше, чем предусматривается обыкновенной электросетью, куда нужна подключить устройство. Сейчас скажем незначительно больше об обрисованных показателях.

Наверняка, одним из важных качеств, который будет играть роль, является материал производства кабельных жил. Идеальнее всего, если они будут медные. Сам по для себя этот металл может подвергаться спаиванию по мере надобности. Ну и медный силовой провод является более гибким, ежели дюралевый аналог. Но цена медного решения будет выше. Если выбор пал все таки на дюралевый аналог, то необходимо осознавать, что его установка не следует проводить в материалах, которые пылают. Выяснить, из чего изготовлен электрический провод, можно благодаря специальной маркировке на самом изделии.

Еще одним принципиальным параметром будет сечение – оно должно соответствовать нагрузке, что будет обозначаться в амперах. Для проведения подсчетов силы тока, нужно общий показатель мощности всех электроприборов, что подключаются в данную сеть, поделить на напряжение.

Если гласить уже конкретно о цифрах, то, обычно, большая часть решений от узнаваемых брендов (Самсунг либо Electrolux) рассчитаны на потребление электроэнергии чуток наименее 4 кВт. По этой причине и припас прочности провода подобрать по мощности необходимо кое-где с ориентацией на таковой показатель.

Дабы работа устройства была очень неопасной, следует также уделять свое внимание и на следующие моменты.

• Если прокладывать шнур будет необходимо прямо от щитка до электрической плиты – довольно шнура со стандартным сечением 1,5 кв. мм.
• Если между устройством и щитком будут подключаться и другие электроприборы, то следует иметь кабель с сечением минимум 2,5 кв. мм. Таковой вариант даст нужный припас на случай подключения некий другой домашней техники.

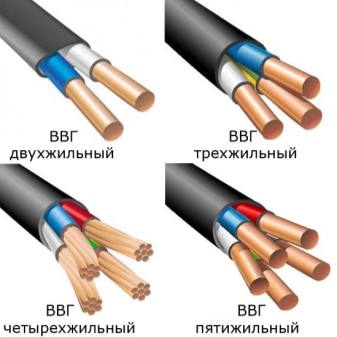

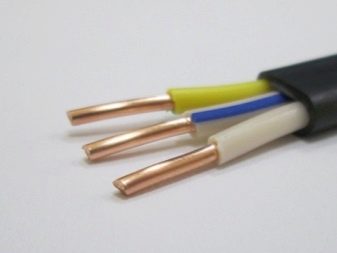

Принципиальным параметром является еще фазность подключения. Она будет зависеть от количества жил в кабеле. Провод может быть 3 либо 5-жильным. Количество жил будет зависеть от сети электропитания в помещении. А она бывает или 1-фазная, или 3-фазная. Если 1-ый вариант – то необходимо будет получать провод с 3-мя жилами, а если 2-ой – с пятью.

Также следует выяснить, а поддерживает ли приобретаемое оборудование тот тип подключения, что был избран. К примеру, плиты с мощностью до 5 кВт обычно подключаются к 1-фазной сети, а более массивные имеют 2 либо 3-фазное подключение. Будет еще важен тип кабеля, который может употребляться, но об этом ниже.

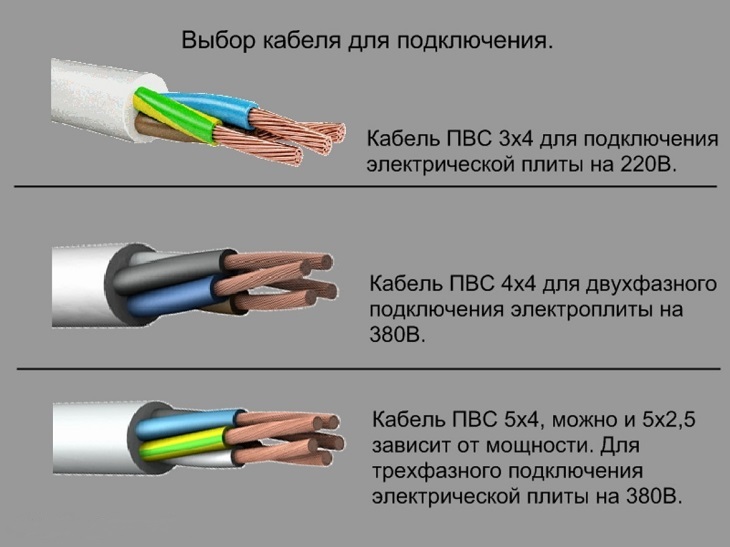

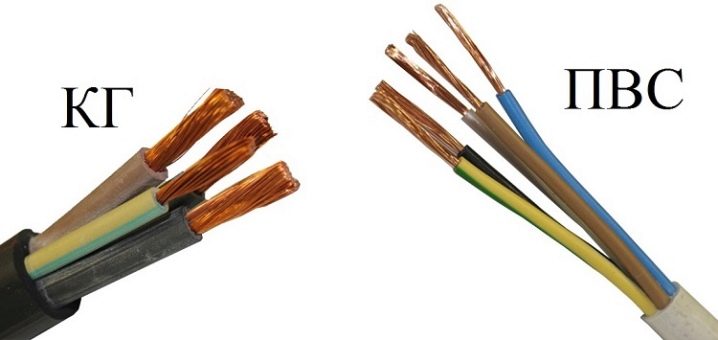

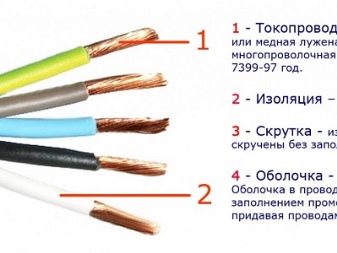

В случае с маркой провода наилучшим решением будет вариант ПВС либо КГ. 1-ый тип расшифровывается, как провод виниловый соединительный. Это изделие имеет токопроводящие жилы из меди, любая из которых защищена изоляцией и они все находятся в белоснежной оболочке. Таковой силовой провод выдерживает напряжение до 450 В, а изоляционный материал не пылает, что позволяет рассматриваемому проводу быть теплостойким.

Его также отличается высочайшая крепкость и хорошее сопротивление к извиву. Можно использовать даже в неотапливаемых и мокроватых зданиях, где он прослужит 6–10 лет, зависимо от эксплуатационных критерий. Прекрасно подходит для подключения электроплит.

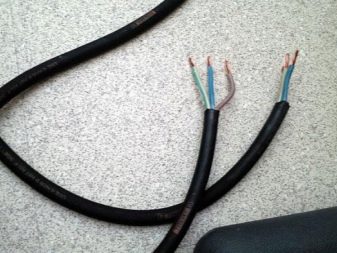

Если гласить о проводе типа КГ, то его название расшифровывается, как кабель гибкий. Его оболочка выполнена из специального типа резины. Не считая того, такая же оболочка защищает луженые жилы, выполненные из меди. Между проводами размещена особая пленка, выполняющая защитную функцию. Он должна не позволять слипаться жилам из-за нагрева в итоге применения.

Обычно провод КГ содержит внутри себя от 1 до 5 жил. Как можно осознать, жильное сечение определяет мощность, которую может выдержать кабель. Эксплуатируется этот кабель в температурном спектре от -40 до +50 градусов. Кабель КГ может выдержать напряжение до 660 В. Обычно данный провод имеет следующее обозначение: КГ 3х5+1х4. Это означает, что тут находятся 3-фазные жилы, имеющие сечение 5 кв. мм, и одна жила заземления с сечением 4 кв. мм.

Вне зависимости от того какой провод будет подбираться для подключения электрической плиты, его следует брать с припасом длины, дабы можно было передвигать изделие. Не считая того, проводка, идущая снутри помещения и на входе в квартиру, должна быть высококачественной, что также следует проверить до подключения.

Как избрать?

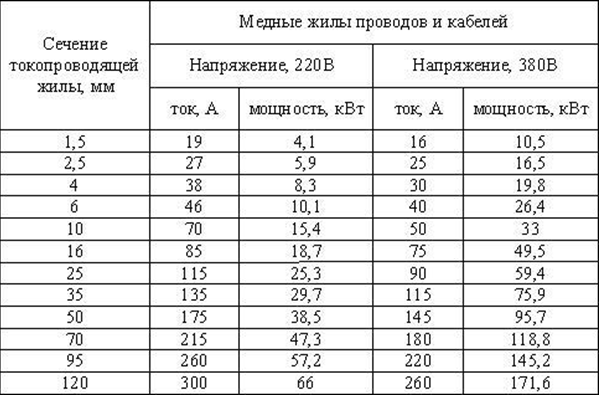

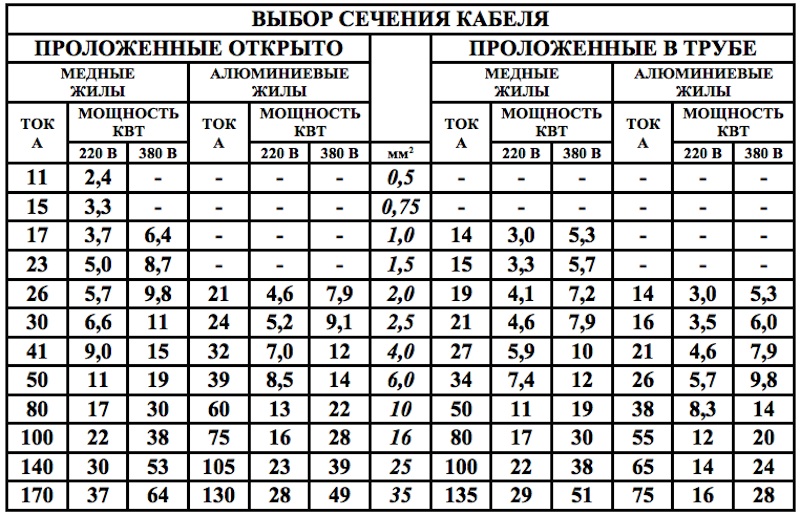

Если гласить о выборе кабеля для подключения электрической плиты, то следует ориентироваться на материал, из которого он сделан, мощность и сечение. Часть этой инфы можно выяснить только после того, как будут проанализированы свойства плиты, которая будет приобретена. Поточнее, будет следует знать ее мощность. А дабы выбор оказался верным, к этому показателю следует прибавить приблизительно еще 20 процентов. Лучше всегда иметь маленький припас на случай неожиданных событий. Но следует сказать, что мощность не должны быть выше той, что имеет вводной кабель, по другому конкретно на него ляжет основная нагрузка.

Обычно, многие модели электрических плит, которые выполняются на данный момент, рассчитаны на питание 380 В и имеют усредненный показатель мощности в 6 кВт. Но можно отыскать модели и поболее массивные. Для таких моделей нужен кабель, выполненный из меди для напряжения 380 В и имеющий сечение более 1,5 кв. мм. Этот тип провода может выдержать силу тока в 16 ампер. Если же характеристики устройства больше, то лучше брать кабель с сечением 2,5 кв. мм.

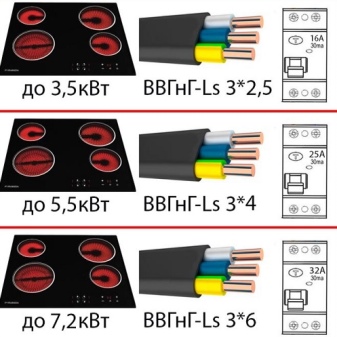

Для электрических плит, что питаются от однофазовой сети кабеля, следует проводить такие расчеты:

• если мощность до 3,5 киловатт – нужна медный кабель, имеющий поперечник жилы 1,5 кв. мм;
• если до 5 киловатт – 2,5 кв. мм;
• если до 7 киловатт – 4,0 кв. мм.

Также принципиальным будет момент того, что все провода обязаны иметь изоляцию двойного типа.

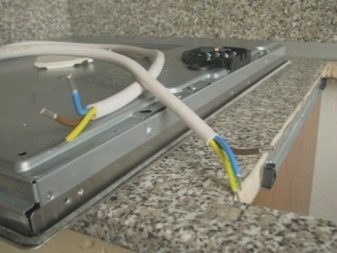

Особенности подключения

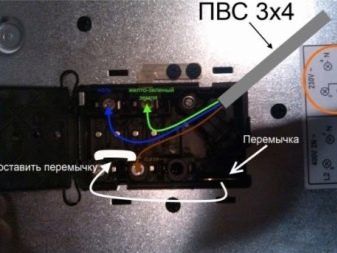

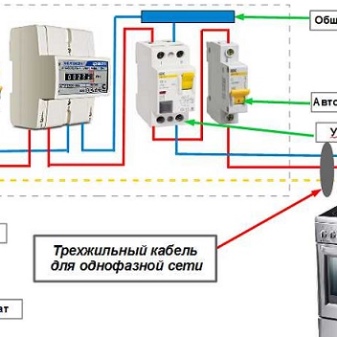

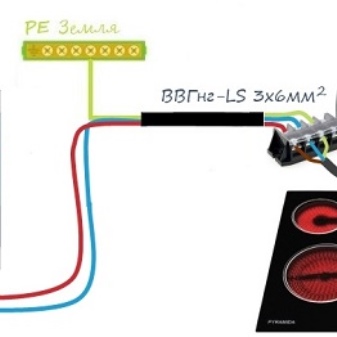

Конкретное подключение рассматриваемого типа электрических устройств осуществляется по принципному методу, что позволяет производить подключение в сеть 220 либо 380 вольт. Нужный показатель питания можно обеспечить, если применять особые перемычки.

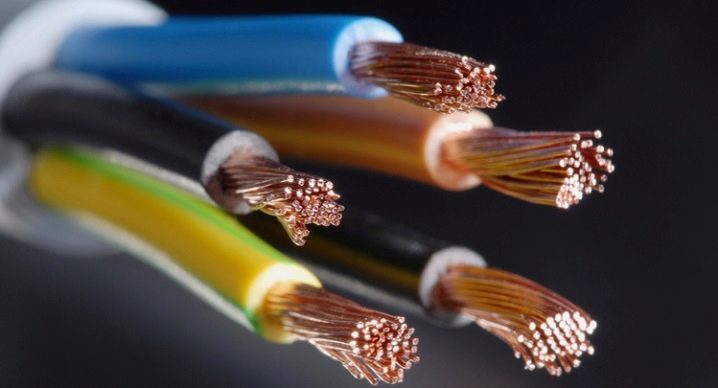

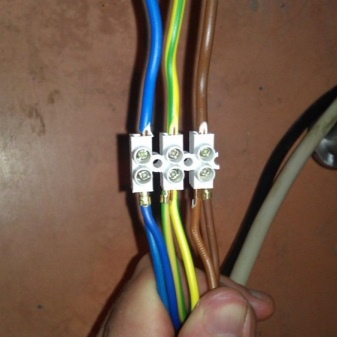

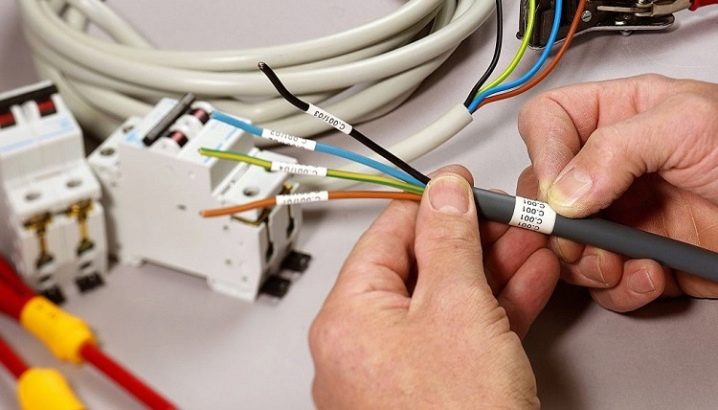

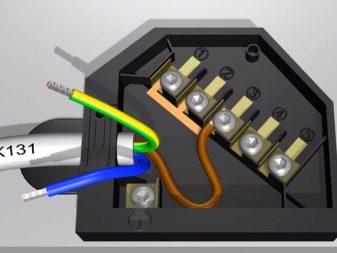

Схема подключения будет с ориентированием на цвет жил. Кабель, который имеет черную или коричневую изоляцию, идет на фазный контакт, голубую – на нулевой, зелено-желтую – на контакт с землей. Около клемм будут стоять латинские буковкы L, N и перевернутая буковка Т, обозначающие соответственно фазу, ноль и землю. После того как выполнено надежное соединение кабеля с плитой, остается только выполнить верно подключение к электрощиту.

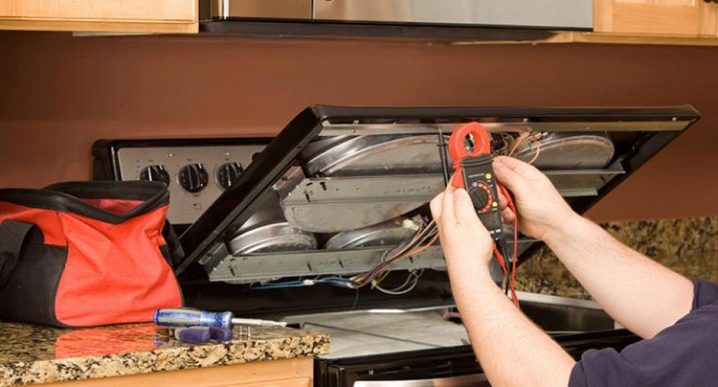

По окончании соединений необходимо с внедрением мультиметра проверить корректность подключения. Работа считается завершенной, если производитель для подключения электрической плиты укомплектовал ее розеткой. Если же ее нет, то нужна приобрести модель с вилкой, имеющей 3 штырька на 25-32 А, кабель типа ПВС 3 на 2,5 кв. мм двухметрового размера, также необходимое устройство соединения.

Проверку корректности подключения следует производить мультиметром для выяснения отсутствия недлинного замыкания между кабельными проводами и вилкой при отсутствии контакта между фазой и землей. При всем этом все переключатели на устройстве должны быть неработающими. Такая же проверка осуществляется и при разных режимах работы переключателей. Если установлен режим 100 Ом, то обычным будет сопротивление в спектре 4–10 Ом.

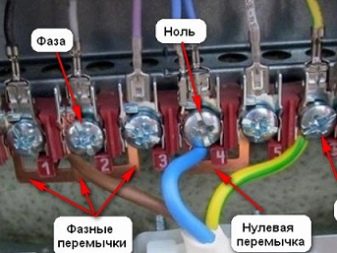

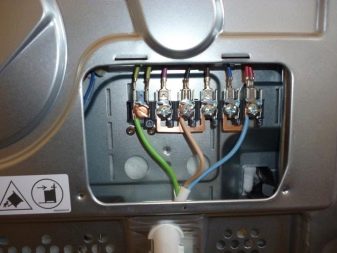

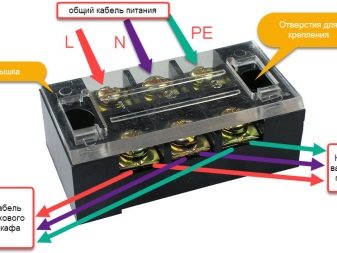

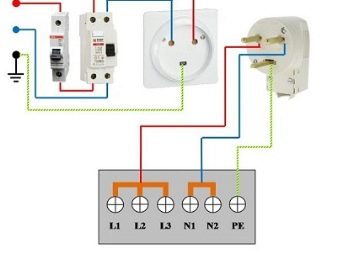

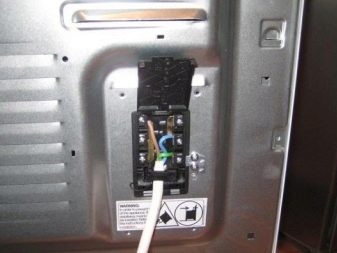

В любом случае ящик для подключения провода питания или кабеля имеет 6 зажимных контактов, а в документах по эксплуатации (время от времени на самой плите) есть принципная схема, с помощью которой можно выполнить подключение электроплиты при наличии тестера. Дабы защитить провода либо кабель, в щитке дома либо квартиры устанавливается дифавтомат или автоматический выключатель, имеющий характеристику С и УЗО. Очередной принципиальный момент заключается в том, что электрическая плита должна быть заземлена. Работы в этом вопросе могут делиться на 2 момента:

• наличие общего контура заземления;
• его отсутствие.

В первом случае будет нужен гибкий провод из меди более 2,5 кв. мм, который нужно провести от электрощита и присоединить к корпусу плиты. Если же контура нет, то нужны установка УЗО и воплощение зануления либо внедрение 2-ух способов совместно.

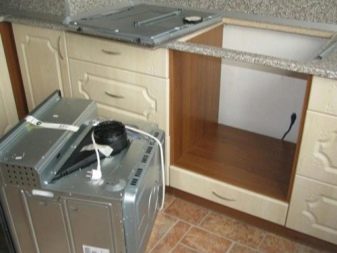

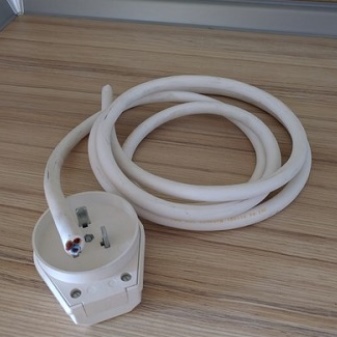

Очередной момент, о котором следует малость сказать – вопрос переноса электрической плиты. Нередко случается так, что в кухне проводится ремонт либо перестановка и нужна перенести электроплиту. Беря во внимание, что розетка в кухне, обычно, одна, это может быть проблематично. Тогда возникает необходимость удлинить имеющийся кабель. Это можно выполнить несколькими методами.

Один из более обычных – приобретение удлинителя. Но неувязка в том, что изредка можно отыскать удлинитель трехфазного типа. Потому приходится производить удлинение кабеля. Для этого следует приобрести таковой же провод, что употреблялся ранее, и просто выполнить удлинение.

Главное – не ошибиться с маркой и мощностью провода, чтобы не нарушить баланс всей системы.

О том, как верно подключить электрическую плиту, смотрите в следующем видео.

Кабель для различных методов ввода электричества в дом

Подводом электричества к дому занимается соответственная организация. Данная разновидность работ связана с определёнными рисками (все операции выполняются без снятия напряжения) потому следует строго соблюдать правила электробезопасности. Выбор кабеля для ввода электричества в личный дом (сечение, количество жил, материал) стопроцентно лежит на плечах владельца участка. От данного выбора впрямую зависит долговечность эксплуатации электрической сети в доме, потому подходить к работам следует очень серьёзно.

Ввод кабеля может осуществляться по воздуху — от столба к дому. Но также прибегают к вводу кабеля в дом через фундамент, под землёй.

Абонентское ответвление: понятие, механизм работы

На каждой улице проходят главные полосы электропередачи, напряжение по которым идёт от наиблежайшей трансформаторной подстанции. На трансформатор идёт более высочайшая разница потенциалов, составляющая 6 либо 10 кВ. Но эта информация только для общего развития, так основное линейное напряжение составляет 380 В, а между фазой и нулевым проводом — 220 В.

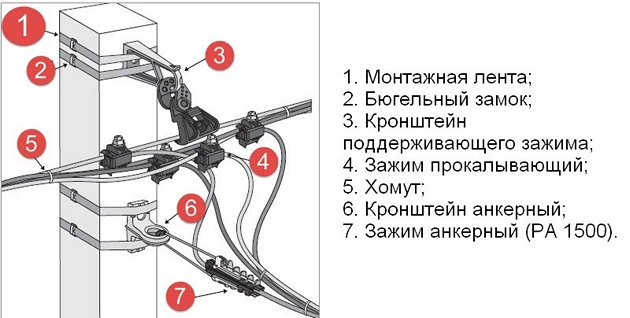

Дабы проложить кабель от столба к раздельно стоящему потребителю — личному дому, нужно от основной магистрали провести абонентское ответвление. Абонентским ответвлением именуется подвод электричества к отдельному потребителю. При таковой процедуре следует верно высчитать провод, через который будет осуществляться подача электроэнергии.

Как делается натяжение кабеля

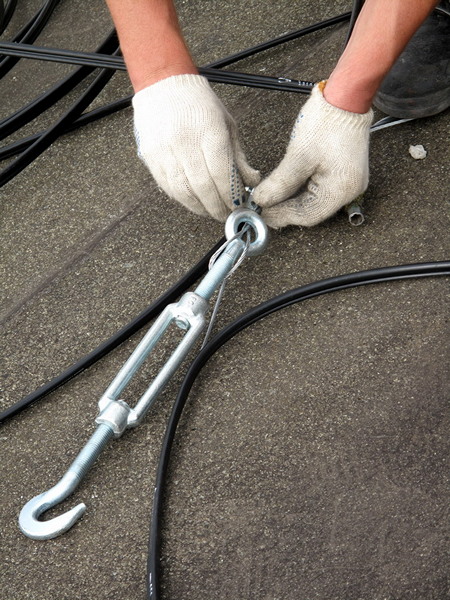

После закрепления проводника на особых роликах, приступают к его натяжению. Для этого нужна наличие следующего инструмента:

• ручная лебедка;
• натяжное устройство;
• динамометр.

Ручная лебедка средством анкерных болтов крепится на наиблежайшей опоре, а по ней, при помощи натяжного устройства, делается натягивание кабеля. Сила натяжения регламентирована технической документацией и контролируется при помощи динамометра.

Сечение кабеля абонентского ответвления

Регламентированный порядок прокладки проводников по воздуху указан в правилах устройства электроустановок. Требования правил установлены для линий электропередач напряжением до 1000 В.

Расчёты сечения кабеля должны происходить исходя из режима работы: обычный, аварийный либо монтажный. Так как ответвление стандартное, то следует выбирать обычный (номинальный) режим. ПУЭ предвидено мало допустимое сечение провода:

• Допускается использовать провод из стандартного дюралевого сплава (нетермообработанный) сечением более 25 мм².
• При использовании проводника из соединения стали и алюминия (термообработанный), его сечение должно составлять также 25 мм².
• Если прокладывают медный провод, то его сечение может быть 16 мм².

Перечисленные выше характеристики подходят при нормативной толщине стены гололёда менее 10 мм. Если толщина добивается 15 мм и выше, то сечение дюралевого и сталеалюминиевого кабеля остаётся постоянным, а медный проводник нужно прирастить до 25 мм².

Информация представлена в главе 2.4 ПУЭ.

Главные рабочие характеристики, по котором делается расчёт кабеля

Для подключения кабеля к дому, следует обусловиться с его сечением. Сечение кабеля — это его площадь в месте разреза. Установленные нормы (согласно ПУЭ) указаны в прошлом разделе. Основными рабочими параметрами, по котором выбирают сечение кабеля, является его сечение и номинальный ток.

Но кроме сечения, нужен и определённый материал проводника. На данный момент более нередко применяют медные жили, они владеют наименьшим сопротивлением, но большей ценой. Алюминий имеет не такие высочайшие характеристики проводимости, но его стоимость меньше чем у медных изделий. Следует держать в голове, что при одинаковой нагрузке, сечение дюралевого проводника следует брать больше чем медного.

И последний параметр — количество жил, но с этим всё еще проще. При вводе в дом только одной фазы и рабочего нуля применяют двужильный кабель, при вводе трёх фаз и нуля — четырёхжильный. В обеих вариантах сечение нулевой жили может быть меньше чем у фазной.

Кабель при прокладке по воздуху

Основной разновидностью прокладки вводного кабеля является его установка по воздуху. Воздушный ввод имеет свои достоинства:

• Малые трудовые затраты.
• Нужно маленькое количество времени для подключения дома. Изредка, когда на подобные работы уходит более 2-ух часов.
• Низкая цена расходных материалов: анкерные болты либо зажимы, особые крепления, изоляторы.
• Возможность резвого устранения неисправности, даже если нужна замена кабеля полностью.

При воздушной прокладке применяются следующие разновидности кабелей:

— самонесущий изолированный провод.
1. Неизолированный, материал — алюминий.
2. Неизолированный дюралевый со железным сердечником.

Как верно избрать сечение и марку СИП

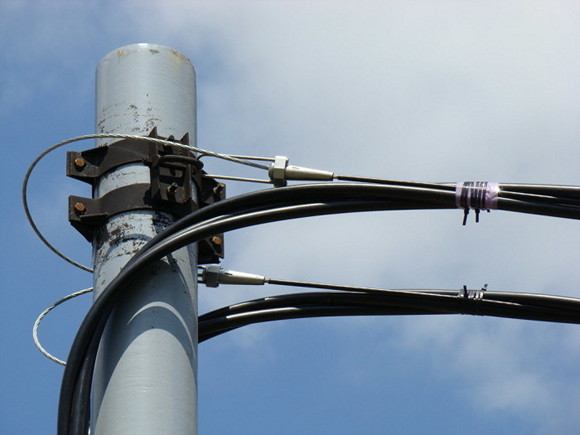

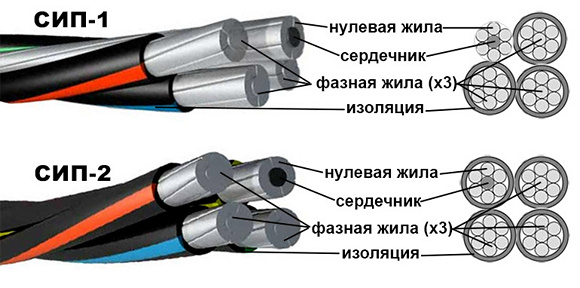

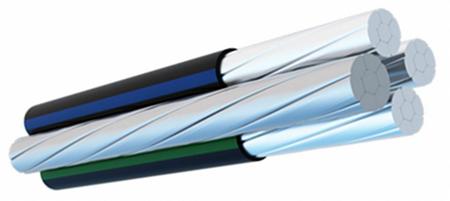

Так каким же кабелем делать ввод электричества в дом? Многие прибегают к использованию Кабеля СИП, он допускается в почти всех электротехнических отраслях и даже в линиях высокого напряжения до 35 кВт.

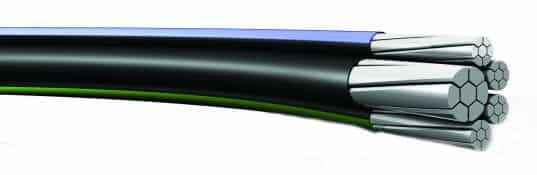

Таковой кабель имеет свою конструктивную особенность — фазные провода, в большинстве случаев в количестве трёх штук, обвивают четвёртый — ноль. Потому внешний облик СИП припоминает закрученный в спираль жгут. Для изоляции проводников применяется высококачественный целофан LDPE либо XLPE. Данные разновидности материалов владеют высочайшим сопротивлением и долгим эксплуатационным сроком, что позволяет применять их даже при резких температурных перепадах.

Жила, которая размещена в центре, и имеет нулевой потенциал, осуществляется из дюралевого сплава. Время от времени ноль не имеет свой изоляции, которая неотклонима для фазных проводников.

Кабель СИП имеет один серьёзный недочет — из-за наличия изоляции происходит недостающее остывание кабеля, потому токовые нагрузки допускаются наименьшие, чем у неизолированных проводников. При выборе СИП следует уделять свое внимание на изоляцию:

• При изоляции, выполненной из термопластичного целофана допускаются температурные нагрузки до 70 градусов. Под данный параметр подходят: СИП-1, СИП-1А, СИП-4, СИПн-4.
• При выборе сшитого целофана в качестве изолирующего материала допускают температурные нагрузки до 90 градусов. Также увеличиваются характеристики режима перегрузки и характеристики токов недлинного замыкания. Такие рабочие свойства имеют: СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ.

Сечение СИП также определяется по потребляемой мощности, формула представлена выше.

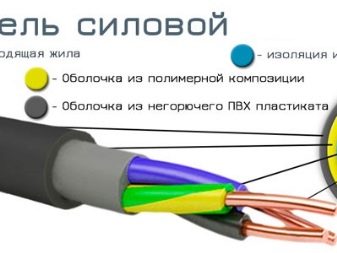

Кабели для прокладки в земле

При выборе провода для подземного ввода в дом следует уделять свое внимание лишь на доброкачественную и надёжную продукцию, так как очень нередкой неувязкой подобного ввода является пробой на землю.

Современные кабели, сделанные специально для прокладки в земле, имеют следующую изоляцию:

• Спрессованная бумага со специальной пропиткой.
• Целофан.
• Поливинилхлорид.

Очень нередко применяют проводники ВБбШв либо ПвБШв, которые кроме стандартной изоляции имеют ленточную броню. Кабель ААБл также популярен, но имеет наименьшую цена, так как его оболочка выполнена из алюминия. Там, где есть опасности повреждений, в большинстве случаев применяют ПвКШп с проволочной сетью.

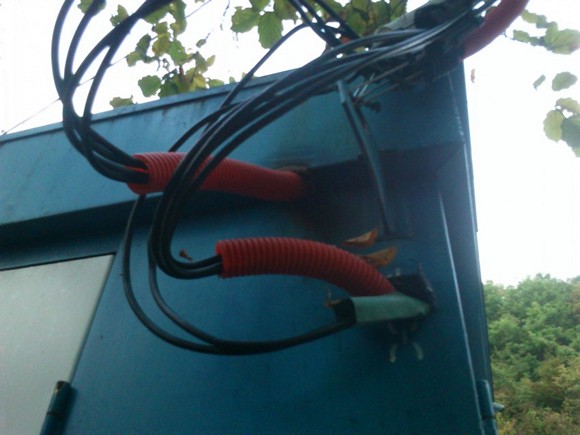

Как происходит ввод электричества в дом

При вводе электричества в личный дом, применяют один из представленных преждевременное методов (прокладка кабеля по воздуху на тросе либо в земле). При подводе электроэнергии в дом следует обязательно делать основное правило — вводный кабель не обязан иметь транзитов. Щит, в каком будет представлена схема потребителей, должен находится вблизи вводного кабеля, для большей простоты монтажа.

Проводник нельзя монтировать вовнутрь помещения прямо через дыру в стенке. Отверстие обязано иметь дополнительную защиту, обычно для этого применяют железную трубу. Поперечник трубы следует брать с припасом, а свободное место между кабелем и стенами трубы заделать при помощи цементного раствора.

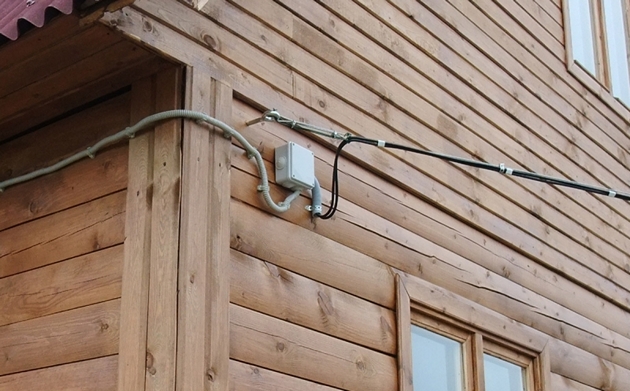

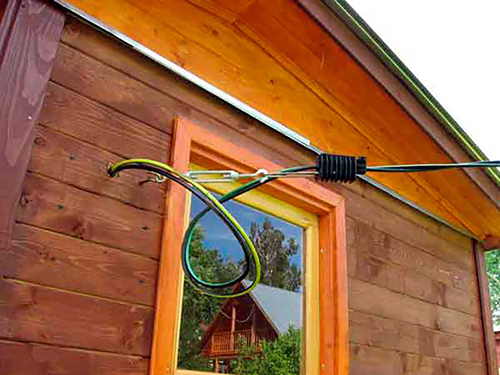

Как произвести верный воздушный ввод

При вводе кабеля в дом с наиблежайшей полосы либо со столба следует пригласить профессионалов. Для его крепления к стенке нужно применять особые затратные скобы (в особенности при прокладке в древесный дом). Это дозволит надёжно зафиксировать его и не разрушить изоляцию. На определённом расстоянии до стенки, следует выполнить маленький прогиб кабеля, с целью предотвращения попадания дождевой воды в помещение.

Трос, на котором крепится кабель, нельзя перетягивать на опорах, так как при резких и нередких температурных перепадах (какие бывают в холодные периоды года) он может деформироваться.

Несколько примеров защиты вводного кабеля

Самой наилучшей защитой вводного кабеля является его изоляция и метод прокладки таком месте, где его никто не достает. Это может быть метод прокладки под землёй либо по воздуху. Для предотвращения губительного воздействия природных критерий, проводник можно проложить в специальной ПВХ-трубке, но так делают немногие, из-за значимого увеличения цены конструкции.

Для защиты провода в стенке идеальнее всего применять железную трубу. Подменой металлу может служить тот же ПВХ, который имеет более доступную стоимость.

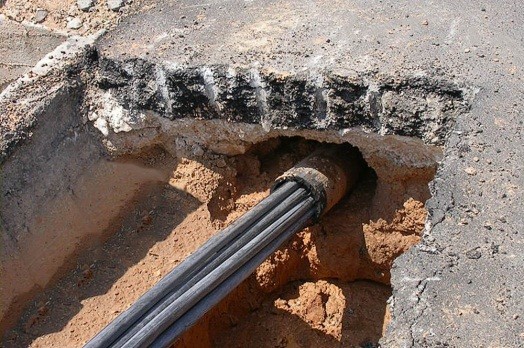

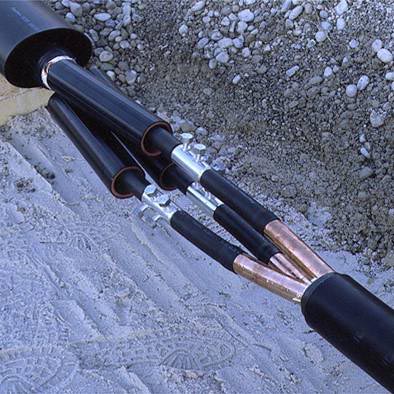

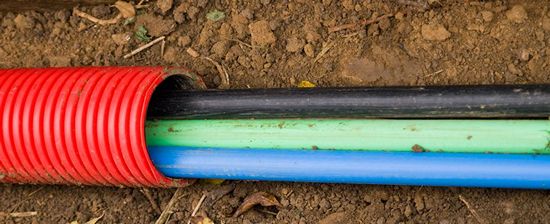

Ввод кабеля под землёй

Прокладываемый под землёй провод не просит крепления к стенке, в данном случае проводник прокладывается через фундамент. Часть кабеля, которая выходит из земли, должна быть защищена при помощи железной трубки либо плотного ПВХ-короба.

Для прокладывается кабеля в земле должна быть вырос траншеи, глубиной более 70 см. На деньке траншеи делают песчаную «подушку», шириной в 15–20 см. На неё укладывается кабель и сверху замыкается землёй. Подземный подвод кабеля является трудозатратным процессом, но более долговечен чем воздушный ввод.

Как подводят электричество к распределительному щитку

При использовании обычного проводника, его довольно легко подключить к основному автоматическому выключателю, от которого позже электричество пойдёт к остальным потребителям. Но при использовании СИПа либо изолированного проводника следует смонтировать коммутационные узел — отдельное место перехода входного кабеля на тот, который будет проведён к щитку.

Более комфортно применять для этого ответвительный сжим — 2 медных пластинки, крепящиеся друг к другу при помощи четырёх болтов и уложенные в особый пластмассовый короб.

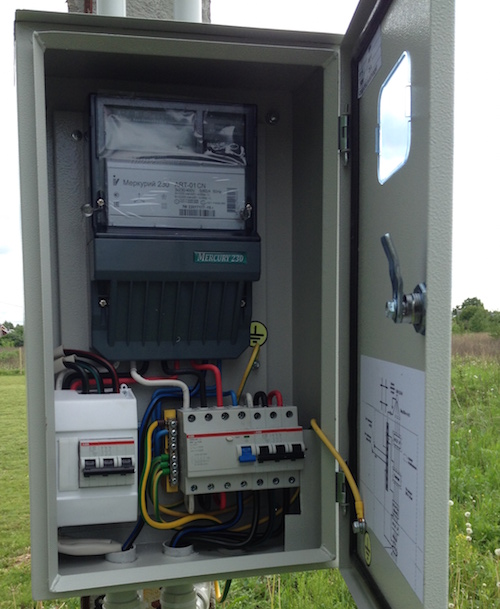

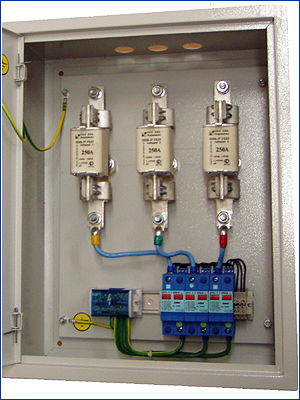

Что такое шкаф вводного устройства

Вводное устройство можно коротко систематизировать как все коммутационные и другие управляющие электроэнергией устройства, которые установлены конкретно на вводе основной магистрали. Для удобства монтажа схожих устройств применяют особые шкафы, в каких предусмотрены особые крепления.
