Какой провод нужен для духового шкафа

Те, кто решил сберечь либо просто имеет опыт, могут приступать к самостоятельному подсоединению электроплиты, но для этого нужно соблюдать некоторые правила.

Неверный выбор силовой розетки, автомата защиты,сечения и марки питающих проводов, может привести к воспламенению проводки, что может стремительно вырасти в пожар.

Так как плита имеет огромную мощность, она обязана иметь отдельный кабель, который идет прямо от распределительного щита.

По просьбе ПУЭ, п.7.1.34 проводка в жилых помещениях должна быть только медной.

Никакой речи и не может быть об дюралевых проводах так как они имеют ряд недочетов: наименьшая электропроводность, стремительно окисляются на воздухе, ломаются в местах перегибов.

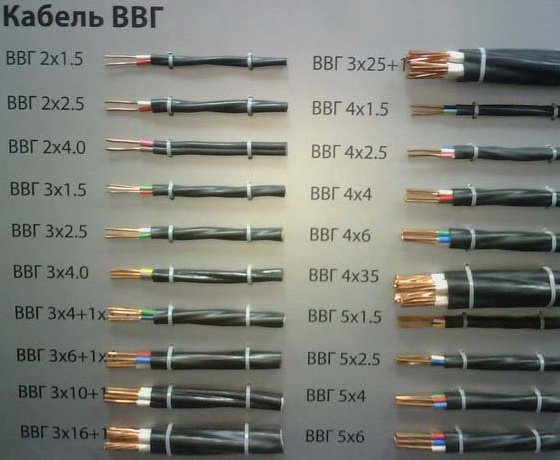

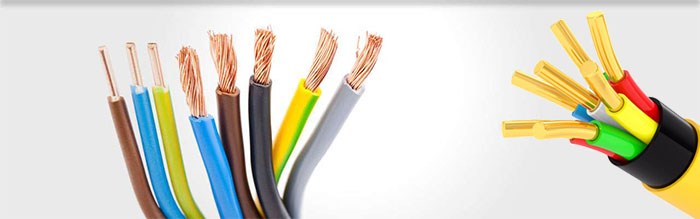

Для прокладки от щита к розетке можно применять кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП.

Если питание квартиры либо дома у Вас однофазовое, то кабель должен быть только трехжильным: фаза L, ноль N и земля PE.

Согласно своду правил СП 31-110-2003, п.9.2 для питания плит от однофазовой сети 220 (В) сечение питающего кабеля должно быть не меньше 6 кв.мм. Это вроде бы обобщенное значение. По сути, сечение кабеля может изменяться как в наименьшую сторону, так и в огромную, зависимо от мощности плиты.

Не целенаправлено запитывать электроплиту мощностью 7 (кВт) кабелем с таким припасом. Можно применить наименьшее значение с подходящим выбором номинала автоматического выключателя, к примеру, ВВГ (3х4) либо ПВС (3х4), а на линию установить автомат 25 (А).

Какое освещение Вы предпочитаете
Встроенное Люстра

В случае с трехфазной сетью питающий кабель на электрическую плиту должен быть пятижильным (фазы А, В, С, ноль N и земля PE) сечением более 2,5 кв.мм.

Для защиты избранного кабеля нам нужно в квартирном щитке установить автоматический выключатель с номинальным током 32 (А) с чертой С.

C — меньшая величина тока, при котором автоматический выключатель сработает (отключится) в границах от 5 до 10-кратного тока от номинального (5·In до 10·In)
In – номинальный ток автоматического выключателя

В случае с трехфазным подключением плиты, в щитке необходимо установить трехполюсный автомат с номинальным током 16 (А)

Согласно, ПУЭ, п.7.1.79 для стационарного электрического оборудования УЗО можно не устанавливать.

Мировоззрение, что для электроплиты довольно установить самую обыденную розетку, неверно. Она не сумеет выдержать высшую нагрузку и, в наилучшем случае, просто расплавится. Для массивных электроприборов применяются особые розетки, способные выдержать 7 кВт и поболее.

По материалу производства бывают из карболита и качественного пластика. 1-ый вариант – темного цвета, они, обычно, более дешевенькие.

Мировоззрение профессионала
Стребиж Виктор Павлович, эксперт по свету и электрике
Любые вопросы задавайте мне, я помогу!

Трехжильный электрокабель ВВГ с пустым местом между наружной оболочкой и изоляционным материалом каждой токопроводящей жилы Источник kemerovo. Если же для вас что-то неясно, пишите мне!

Какой провод применять для проводки в доме – типы, выбор сечения кабеля для освещения и розеток

Почему стоит вызвать конкретно нас

Примеры наших работ (расположены с разрешения собственников квартир):

Пример расчета провода для питания электрической плиты

Пусть подразумевается проложить групповую однофазовую линию, питаю¬щую стационарную кухонную электрическую плиту мощностью Р = 5,8 кВт. Проводка должна быть выполнена отчасти открыто, отчасти в пластмас¬совой трубе. Нужно подобрать провода либо кабели соответственных марок и найти площадь их сечения.

Определение нрава помещения. Пусть по наблюдениям установлено, что пары либо конденсирующаяся влага выделяются только временно, в маленьких количествах, а относительная влажность больше 60%, но меньше 75%. Отно¬сим помещение к категории мокроватых.

Установка электрического щитка

Разводка проводки для кухни начинается с монтажа распределительного щитка. Так как тут устанавливается соответственный автомат для питания всей проводки. Номинал автомата для питания проводки на кухне должен соответствовать более массивным устройствам, потому он может быть очень приближен к вводному агрегату.

Разметка под штробы

Штробление стенок

Разработка отверстий под элементы сети

После окончания штробовки высверливаются отверстия для установки выключателей, розеток, коробок и мест крепления осветительной аппаратуры под проводку. Для этой цели применяется перфоратор со специальной коронкой соответственного поперечника.

При отсутствии таковой насадки отверстие можно создать обыденным сверлом и доработать зубилом. Размещение розеток, выключателей и иных частей проводки на кухне выстраивается согласно схеме.

Прокладка проводов

Перед соединением проводов удостоверьтесь в отсутствии напряжения в сети. Прокладка проводки на кухне условно разделяется на такие этапы:

Направьте внимание, длина проводника должна соответствовать длине штробы с припасом, категорически воспрещается делать сокрытые соединения проводки в стенке.

Подключение розеток и выключателей

Для установки частей в надлежащие им отверстия за ранее закрепите коробки на раствор либо шпаклевку. Заведите в них провода и подведите к клеммам сердцевины розетки либо выключателя. После этого зафиксируйте сердцевину в коробке болтовым соединением либо распорками, зависимо от конструкции.

На установленную и присоединенную сердцевину крепиться декоративная крышка. Количество розеток и выключателей на кухне нужно проверить согласно плана их расположения.

Мировоззрение профессионала
Стребиж Виктор Павлович, эксперт по свету и электрике
Любые вопросы задавайте мне, я помогу!

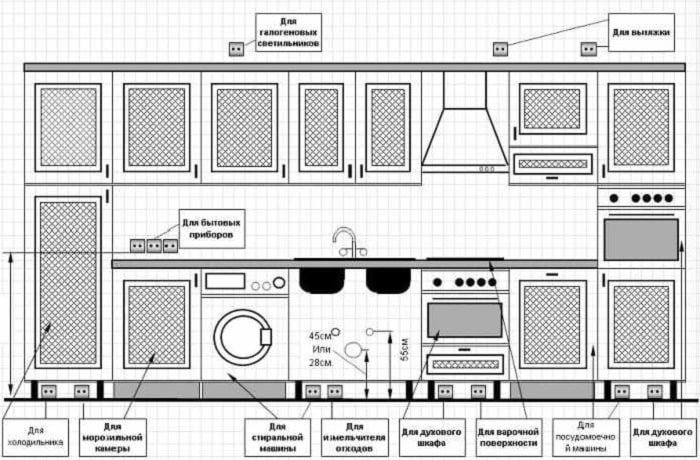

Устанавливать розетку рекомендуется на комфортной для подключения высоте, и располагать ее следует справа либо слева от посудомоечной машины. Если же для вас что-то неясно, пишите мне!

Какое сечение провода необходимо для посудомоечной машины?

• Чистку помещения – уберите из комнаты всю старенькую мебель и оборудование, которое будет мешать;
• Удалите обои либо другое стенное покрытие, которое может стать препятствием при планировании;
• Обусловьте состояние старенькой проводки (если вы делаете проводку на кухне, где она ранее была смонтирована);
• Высчитайте суммарную нагрузку на проводку от тех устройств, которые планируете применять;
• Составьте схему будущей проводки на кухне;
• Выберете главные характеристики частей проводки и их количество, нужное для работы кухонной техники.

Выбор сечения провода (кабеля) — по току, мощности и длине: таблица

Перед вами встал вопрос выбора провода (кабеля). Не принципиально зачем вы его выбираете, для квартиры, дома, гаража, дачи либо для подключения электродвигателя, нагревательного устройства, компрессора, электролампы либо любого другого электрического устройства, все равно нужен расчет сечения проводника, который будет употребляться для подключения.

Зачем нужен расчет? Если сказать ординарными словами, то у любого электрического устройства (оборудования) либо помещения есть потребляемый ток, нагрузка. Дабы этот провод (кабель) выдерживал потребляемую нагрузку потребителем электроэнергии и нужен расчет.

Естественно расчет проводят после сбора данных о потребителе, другими словами нужно подсчитать нагрузку для каждого потребителя электроэнергии в отдельности и общую, если это нужна.

Но для начала необходимо знать, как определяется сечение провода. Расчет ведется по формуле:

S = πD² ⁄ 4 = 0,785D²

Поперечник провода можно просто измерить при помощи штангенциркуля либо микрометра. Если жила провода многопроволочная, то необходимо измерить одну проволоку, произвести расчет и умножить на их количество. Получится сечение проводника.

Мировоззрение профессионала
Стребиж Виктор Павлович, эксперт по свету и электрике
Любые вопросы задавайте мне, я помогу!

Правила подключения посудомоечной машины не воспрещают воспользоваться уже готовой переноской, отрезав вилку и заведя на ближайшую розетку. Если же для вас что-то неясно, пишите мне!

Подключение газовой плиты с электрической духовкой: порядок установки + нормы и правила подключения

Современный рынок домашней техники предоставляет будущему покупателю широкий ассортимент газовых плит. Одним из фаворитных вариантов приобретения являются модели комбинированного типа, где вместе с газовым ресурсом применяется и электрический. Но для покупателей таковой техники подключение газовой плиты с электрической духовкой часто вызывает вопросы. Вы согласны?

Вправду, если изучить правила воззвания с газом и электричеством, можно узреть, что они верно делят отмеченные ресурсы. Соответственно, практика подключения гибридных газовых плит имеет некоторые особенности. Разглядим эти вопросы подробнее, уделив внимание нормам монтажа и правилам подключения к системам электро- и газоснабжения.

Аннотация по установке оборудования

На теоретическом уровне установить (расположить по месту) газовую плиту способен своими силами конкретно сам юзер. Тем паче, что каждую модель газовой плиты, приобретаемую официально, непременно аккомпанирует аннотация юзера. Этим документом непосредственно описываются все аспекты установки техники по месту.

Совершенно другое дело – когда подключение аппарата делается конкретно к газовой и электрической сети. Из числа тех аспектов установки оборудования по месту, что отмечены документацией, одним из первых является обеспечение соответствующего проветривания помещения, где устанавливается гибридная плита.

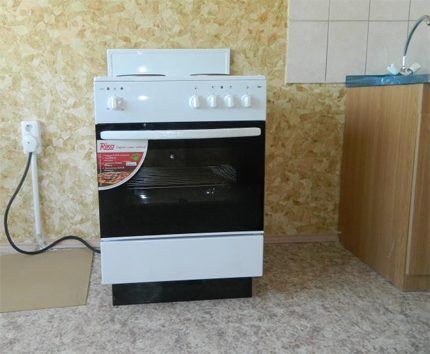

Установка по месту гибридной домашней техники – это начало общего мероприятия, направленного на оснащение кухонного помещения нужной домашней техникой

Дальше разглядим, как избрать место под установку, беря во внимание требования, и особенности выравнивания гибридной плиты.

Требования для встраивания плиты

Этот вид домашней техники допустимо располагать в просвете между элементами кухонной мебели. При всем этом с одной стороны плиты допускается размещение элемента мебели, высота которого больше высоты газовой плиты. Но, согласно правилам, располагается такая мебель на удалении от корпуса техники не меньше, чем на 300 мм.

Предмет мебели, размещаемый по другую сторону оборудования, допускается ставить при условии одинаковой с плитой высоты. Если подразумевается монтировать какие-то элементы мебели над газовой плитой, таковой установка вероятен только при условии отсутствия воздействия на рабочий процесс оборудования.

Исходя из правил, для таких случаев мало допустимый вертикальный отступ от поверхности с конфорками – более 650 мм, а отступ до вытяжки — более 75 см.

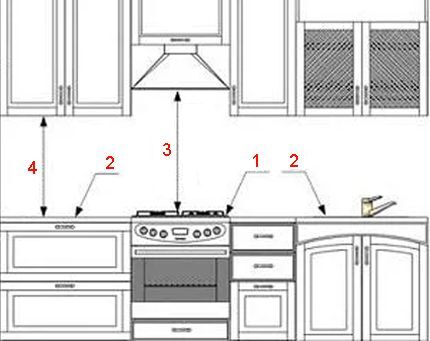

Конфигурация для встраиваемой установки в составе кухонной мебели: 1 – уровень поверхности техники; 2 – уровни поверхности частей кухонной мебели; 3 – малое расстояние до вытяжного устройства (750-800 мм); 4 – мало допустимое расстояние до верхнего предмета мебели (650 мм)

Беря во внимание те же правила установки техники по месту, к предметам мебели, также к стенкам, перегородкам, полу, что располагаются вблизи с термическим оборудованием, также используются определенные требования.

А именно, мебель обязана иметь теплостойкую структуру, способную выдерживать нагрев от 90 °C и выше. Следует учесть таковой момент, как значимый прогрев задней области газовой плиты по мере эксплуатации оборудования.

Дополнительная подставка и выравнивание

Многие модели газовых комбинированных плит поставляются в комплекте с подставкой. Внедрение подставки несколько наращивает общую высоту (приблизительно на 5-10 см).

Использование подставки комфортно тем, что этот компонент оборудования оснащается колесами (два колеса) и регулировочными винтами (два винта). Также есть конструкции газовых плит с 4-мя регулировочными винтами.

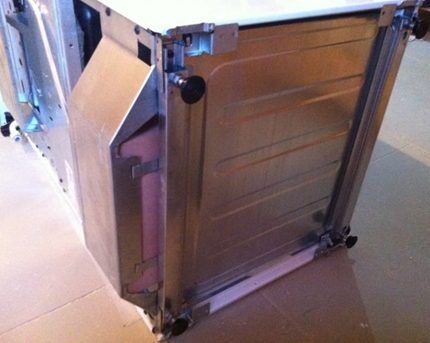

Приятный пример с регулировочными опорными винтами, включенными в конструкцию бытовой гибридной техники. С помощью этих компонент конструкции просто и просто выставить оборудование по уровню

Если с помощью колес комфортно передвигать технику, то средством регулировки винтами газовая плита просто выравнивается по уровню горизонта либо по уровню поверхностей мебельного гарнитура.

Между тем, подставка, по мере надобности, может быть удалена. В данном случае регулировочные винты инсталлируются конкретно на днище газовой плиты.

Правила и этапы подключения

Главное правило монтажного мероприятия, направленного на подключение домашней техники к линиям газового и электроснабжения – вербование к этому делу профессионалов — представителей газовой службы, электриков.

Юзеру полезно разобраться с тем, как подключается к сетям газовая плита с электрической духовкой, но на практике эту задачку должны решать только спецы – работники сервисных служб, имеющие соответственный допуск.

Вербование профессионалов, являющихся уполномоченными представителями местных газовых служб, для подключения бытовой газовой гибридной плиты – это одно из установленных правил, требующих неотклонимого выполнения

Любая модель газовой (комбинированной) плиты имеет техно документацию, где указываются свойства газовой и электрической сети для подключения.

Соответственно, подведенные к месту установки техники полосы ресурсных сетей, должны соответствовать обозначенным техническим чертам оборудования.

А именно, имеются в виду свойства:

• давления газа;
• тип газа;
• напряжение электрической сети.

Газовая комбинирования плита поставляется в продажу, будучи настроенной на внедрение с природным газом «Н», «Е», подаваемым под давлением 13-20 мбар. Или может применяться установка на внедрение сжиженного газа под давлением от 20 мбар. Эти сведения, обычно, можно созидать, если открыть дверцу духовки, на верхнем либо нижнем торце корпуса.

Шаг #1 — подключение газовой полосы

Как и большая часть традиционных моделей, комбинированная конструкция газовой плиты оснащается насадкой R ½ (выведенной трубкой с резьбой). Соединение с магистральной газовой линией осуществляется средством гибкого шланга, специально сертифицированного под использование на газовой плите.

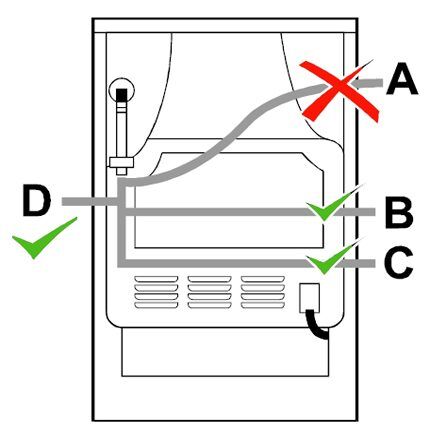

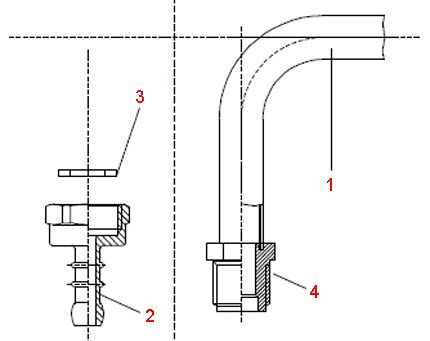

Варианты соединения газовой гибридной плиты через гибкий особый шланг с централизованной подачей природного газа: А – недопустимый вариант по уровню относительно патрубка; В, C, D – допустимые варианты соединения

Устанавливая газовую плиту с электрической духовкой и подключая к полосы газопровода, гибкий соединительный шланг следует расположить таким макаром, дабы отсутствовал контакт тела шланга с хоть какой частью корпуса плиты.

После выполнения соединения нужна провести тест на плотность в местах стыковки.

Дополнительное выполнение точки подключения газа, предназначенное под сжиженный продукт: 1 – патрубок газовой плиты; 2 – штуцер под шланговое соединение; 3 – уплотнительная прокладка; 4 – насадка R ½

Также в случае с гибким шланговым подключением нужно учесть правило соответствия уровней. А именно, не допускается подымать тело гибкого шланга на уровень точки входа патрубка с насадкой R ½ и выше этого уровня. Правда, если применяется жесткая железная труба для подключения, правило уровней исключается.

Шаг #2 — подсоединение электрической полосы

Месторасположение клеммы электрического подключения – задняя стена корпуса газовой (гибридной) плиты. Обычно, клеммы укрыты снутри изолированного корпуса, имеющего схемную крышку.

Снимается крышка бокса просто — довольно нажима отверткой на защелку с последующей подачей ввысь. Раскрывается клеммная конфигурация, где осуществляется соединение проводников питающего кабеля.

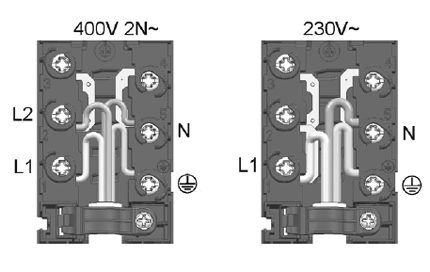

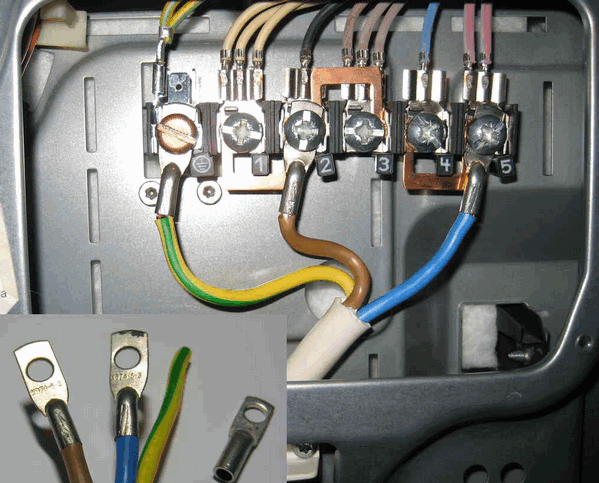

Пример обширно распространенной в конструкциях бытовых гибридных плит конфигурации подключения по электрической сети. Клеммы L1, L2 под напряжение. Клеммы N и PE – нулевая и под заземление

Подключение проводников питающего кабеля следует делать согласно обозначениям, обозначенным на подложке клемм, либо на схеме документации. При всем этом нужно соответствовать характеристикам применяемой электрической сети – применяя правильную конфигурацию подключения.

Обычно, применяется такая цветовая композиция проводников на сетевых кабелях комбинированных домашних плит:

1. Полосы напряжения (L1, L2, L3) – черный, черный, карий.
2. Нейтральная линия – синий.
3. Защитное заземление (PE) – зелено-желтый.

После выполнения соединений, тело кабеля снутри коробки клемм нужна закрепить, предотвратив таким макаром вероятное вытягивание и обрыв. Потом закрыть плотно крышку бокса.

Также не стоит забывать о необходимости постоянного обслуживания и проверки работоспособности газоиспользующего оборудования. Зачем предстоит заключить контракт с газовой компанией.

Выводы и полезное видео по теме

Видеоклип ниже показывает пошаговую установку оборудования. Видео затрагивает отдельные аспекты монтажа, соответствия правилам и нормам:

Установить бытовую гибридную газовую плиту, дополненную электрической духовкой, по сути, нетрудно. Другой вопрос, что подключение такового рода оборудования следует делать по специально установленным правилам, которыми определяются моменты безопасности. Потому без помощи других выполнить работы по подключению не представляется вероятным (воспрещается правилами), даже если имеются какие-то способности, познания и умение.

У вас другое мировоззрение по поводу подключения гибридной плиты к системе электро- и газоснабжения? Поделитесь им в блоке комментариев. Если у вас есть вопросы по теме статьи, которые мы не разглядели выше, задавайте их нашим профессионалам и другим гостям веб-сайта, участвуйте в дискуссиях.

Какой кабель для духового шкафа и сечение провода необходимы для подключения

Кабели и их сечения не универсальны — они все отличаются по своим чертам и составам. Для правильного функционирования духового шкафа нужно избрать подходящий кабель и соответственное сечение.

СОДЕРЖАНИЕ:

1. ТРЕБОВАНИЯ К КАБЕЛЮ ДЛЯ ПОДКЛЮЧЕНИЯ
2. КАК Избрать МЕСТО ДЛЯ РОЗЕТКИ
3. КАКИЕ ИНСТРУМЕНТЫ Пригодятся ДЛЯ УСТАНОВКИ КАБЕЛЯ
4. РАСЧЕТА ТИПА И Поперечника СЕЧЕНИЯ КАБЕЛЯ ДЛЯ ДУХОВОГО ШКАФА
5. ПРОЦЕСС ПОДКЛЮЧЕНИЯ ДУХОВКИ К ЭЛЕКТРОСЕТИ
6. ВЫБОР ТИПА МОНТАЖА — Сокрытый Либо Внешний
7. ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ ДУХОВОГО ШКАФА
8. Необходимо ЛИ УЗО
9. КАК Высчитать МОЩНОСТЬ Электрической плиты
10. КАК ПОДКЛЮЧИТЬ ДУХОВОЙ ШКАФ К ТРЕХФАЗНОЙ СЕТИ НА 380 В
11. КАК ПОДКЛЮЧИТЬ ВИЛКУ И РОЗЕТКУ
12. ВОЗМОЖНОСТЬ ЭКСПЛУАТАЦИИ 1-го КАБЕЛЯ Сразу С ДУХОВЫМ ШКАФОМ И ВАРОЧНОЙ ПОВЕРХНОСТЬЮ

ТРЕБОВАНИЯ К КАБЕЛЮ ДЛЯ ПОДКЛЮЧЕНИЯ

Фактически все духовые шкафы имеют показатель употребления электроэнергии в границах от 2,7 до 3,9 киловатт. Потому нужно применять таковой кабель, припас прочности которого будет больше этого числа — к примеру, четыре киловатта. При выборе кабеля также необходимо подразумевать место расположения духового шкафа. Если он будет размещаться поблизости других электрических устройств (к примеру, с электрическим чайником либо микроволновой печью), то стоит избрать кабель с сечением как минимум 2,5 мм². В других же случаях полностью хватит и типового сечения размером 1,5 мм².

Безотступно рекомендуется применять медные кабели, как самые пользующиеся популярностью и надёжные. Кабели из алюминия встречаются все пореже и пореже из-за собственных проигрывающих меди параметров. Медь более гибка, высокопрочна и надёжна.

КАК Избрать МЕСТО ДЛЯ РОЗЕТКИ

Место расположения духового шкафа должно быть не только лишь комфортным, но и таким, дабы его можно было без особенных заморочек подключить к электросети. Для этого лучше расположить духовой шкаф так, дабы его кабель с припасом подключался к наиблежайшей розетке. Доступ к ней не должен быть особо затруднённым, её не должны закрывать шкафы либо столы. Если этого не выполнить, будет достаточно проблематично вынуть вилку духового шкафа из розетки в момент его неисправности.

КАКИЕ ИНСТРУМЕНТЫ Пригодятся ДЛЯ УСТАНОВКИ КАБЕЛЯ

Процесс установки кабеля осуществляется при помощи особенных инструментов. К таким относятся:

1. Скобы для кабеля.
2. Двухполюсный выключатель на 32 ампера.
3. Электродрель.
4. Разъём для провода.
5. Молоток.
6. Плоскогубцы.
7. Ножовка.
8. Фонарик.
9. Отвертка.

РАСЧЕТА ТИПА И Поперечника СЕЧЕНИЯ КАБЕЛЯ ДЛЯ ДУХОВОГО ШКАФА

Сечение для кабеля выбирают, исходя из характеристик номинальной нагрузки: оно должно ее выдерживать. Согласно правилам устройства электроустановок, для электрической проводки в квартире применяют медный трёхжильный кабель с негорючей изоляцией. Дюралевый кабель по сопоставлению с медным наименее популярен из-за многих недочетов — таких, как наименьшая проводимость электричества и наименьшая устойчивость к растяжению. Кабели из алюминия не подходят для подключения энергоёмких электроприборов, в том числе для индукционных плит, печей и стиральных машин. Всего существует два главных вида кабеля, к которым прибегают при установке духовых шифанеров:

• ВВГ-3 с поперечником сечения 4 мм²;
• ВВГ-3 с поперечником сечения 6 мм² для более массивного оборудования.

ПРОЦЕСС ПОДКЛЮЧЕНИЯ ДУХОВКИ К ЭЛЕКТРОСЕТИ

Следующим шагом установки духовки будет конкретно подключение к электросети. Допустим, мощность духовки составляет чуток более 3000 Вт. Для подключения устройства потребуются следующие инструменты:

1. Кабель (медный, трехжильный).
2. Дифавтомат на 32 ампера (для защиты проводки от неожиданной перегрузки и выхода из строя).
3. Вилка и розетка на 32 ампера.
4. Соединительный провод ПВС 3*6.

Принципиально! Подключение духовки к электросети в неотклонимом порядке делается только через сильную розетку на 32 ампера.

Для подключения духовки нужно подсоединить соединительный провод. Делается это в пару шажков:

Шаг 1. Открутите защитную панель.

Шаг 2. Проведите провод к контактам через особое отверстие.

Шаг 3. Удалите защитную изоляцию с жил провода, сделайте прессовку наконечников НШВ.

Шаг 4. Для подключения фазную коричневую жилу заведите под клемму с буковкой L, нулевую голубую жилу — под клемму с буковкой N.

Шаг 5. Оставшуюся жилу подсоедините под винт клеммы с обозначением заземления.

Направьте внимание, что если вы не видите никаких обозначений клемм, то следует пристально изучить прилагаемую аннотацию, с большой вероятностью про этот момент там тщательно расписано.

Шаг 6. Зафиксируйте хомут и закройте защитной крышкой.

Шаг 7. Проверьте работоспособность духового шкафа.

ВЫБОР ТИПА МОНТАЖА — Сокрытый Либо Внешний

Обыденный метод укладки проводки — это сокрытый установка, к примеру, в штробах либо штукатурке. При всем этом это достаточно проблематический метод, так как велик шанс бросить разрушения и следы, которые на фоне интерьера будут смотреться грустно. Дабы такового не было, есть другие способы монтажа:

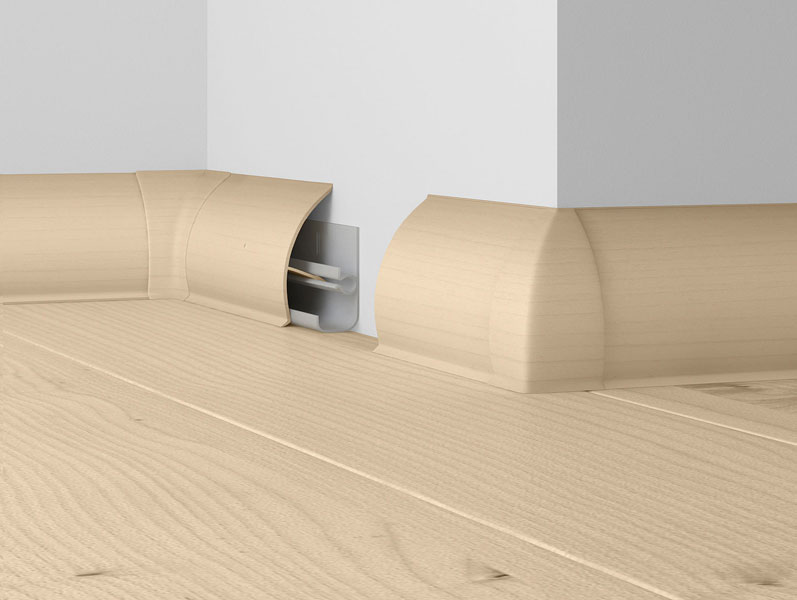

1. Установка под плинтусом. Применяются особые плинтусы, в которые укладывается кабель. Преимущество метода заключается в удобстве установки, сохранении вида интерьера и дополнительной защите кабеля от механических и других повреждений.

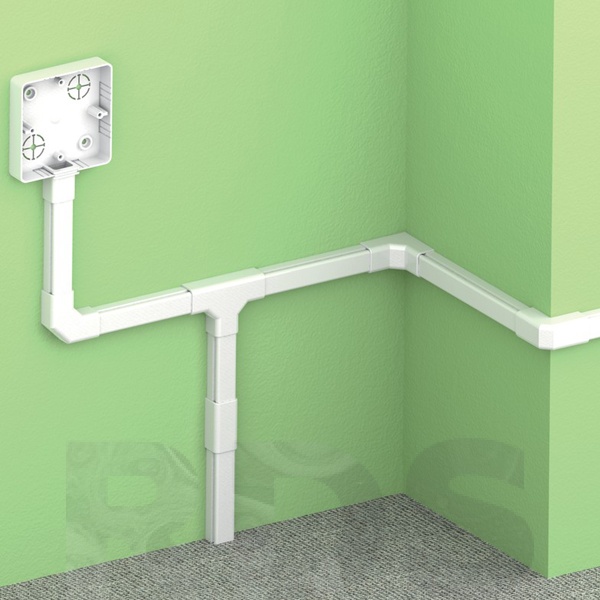

1. Прокладка кабель-канала. Кабель-канал представляет из себя короб из металла либо пластика, в который укладывается провод. Прикрепляется к стенке, из-за собственной видимости может смущать взор и подпортить дизайн комнаты, хотя от этого не ужаснее и более эффективнее монтажа под плинтусом.

ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ ДУХОВОГО ШКАФА

Все духовые шкафы имеют различный уровень энергопотребления, обозначается он буквенной маркировкой. Самые энергоэкономные из них — те, которые имеют буквенные обозначения А, А+ и А++, мощность таких духовых шифанеров не превосходит 600 ватт. Особенность же заключается в предстоящем выборе УЗО и установке вилки и розетки для подключения.

Необходимо ЛИ УЗО

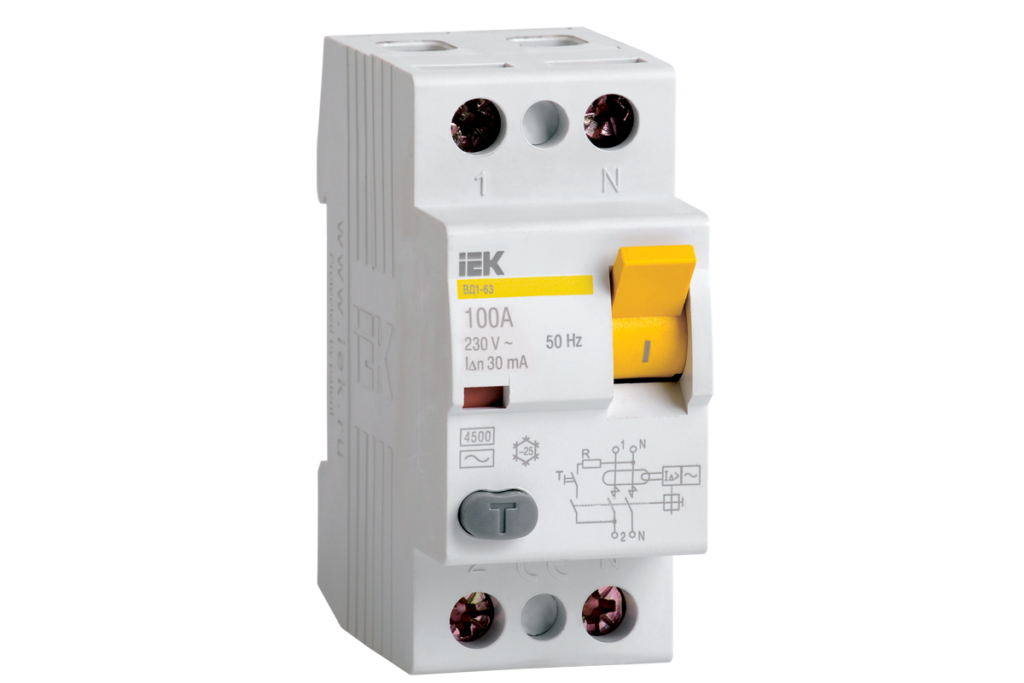

УЗО (устройство защитного отключения) защищает электрическую цепь от токов утечки, потому при работе с электроприборами кажется нужным. Оно обеспечивает защиту полосы от тока, недлинного замыкания либо перегрева, но никак не спасёт от наружных механических повреждений. Потому наряду с УЗО советуют применять дифавтомат — так никто не пострадает в случае пробоя изоляции. Найти номинал УЗО достаточно просто: обычно, он должен быть на ступень больше автомата. Тем временем ток утечки для выделенной полосы должен составлять 10 мА.

КАК Высчитать МОЩНОСТЬ Электрической плиты

Мощность электрической плиты в целом находится в зависимости от количества нагревательных частей на ней. К тому же чем больше это число, тем больше показатель употребления энергии, так как мощность отдельной конфорки складывается с остальными.

Стоит учитывать и мощность других частей в электрической плите, к примеру:

1. Нижние ТЭНы духовки — 1 Вт.
2. Верхние ТЭНы — 0,8 Вт.
3. Гриль — около 8,5 Вт.
4. Лампочки — 21 Вт.
5. Система электророзжига 2Вт.

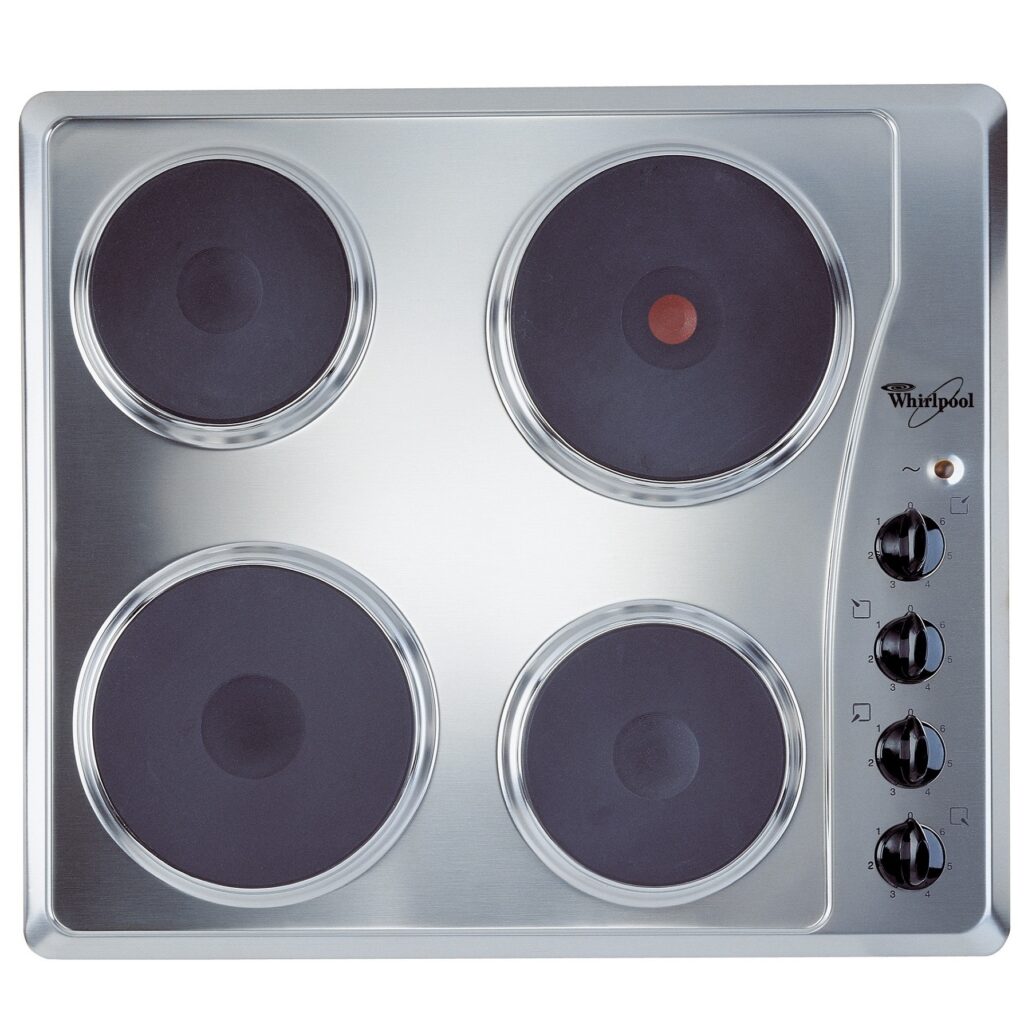

Если у электрической плиты нигде не указаны мощности конфорок, то их без усилий можно примерно высчитать измерением конфорок:

1. Конфорка размером 14,5 сантиметра будет имеет мощность около 1,0 кВт.
2. Конфорка в 18 см будет иметь мощность 1,5 кВт.
3. Конфорка размером в 20 см будет иметь мощность 2,0 кВт.

КАК ПОДКЛЮЧИТЬ ДУХОВОЙ ШКАФ К ТРЕХФАЗНОЙ СЕТИ НА 380 В

Сеть на 220 В существенно отличается мощностью от сети в 380 В. При подключении устройств к трёхфазной сети на 380 вольт применяют, само собой, УЗО и спец автомат для трехфазной сети. Невзирая на то что процесс установки фактически аналогичен процессу установки при сети в 220 вольт, в нашем случае нужно применять пятиконтактные розетки, вилки и трёхжильные провода.

Единственная разница при установке заключается в подключении провода к выходным клеммам: на 5-ый и 6-ой контакт устанавливают только одну перемычку. Лучше, дабы цвета проводников на фазах совпадали. Также нужно смотреть за положением нуля и защемления.

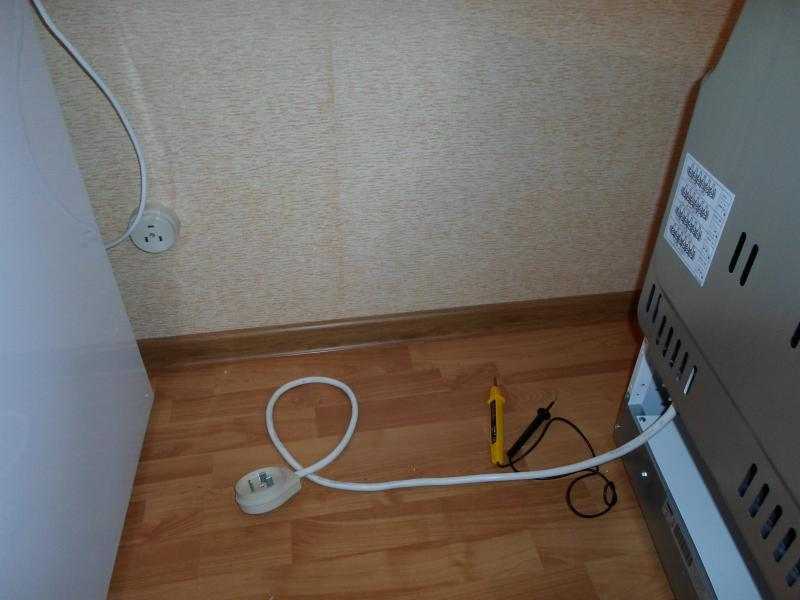

КАК ПОДКЛЮЧИТЬ ВИЛКУ И РОЗЕТКУ

Когда прошлые этапы удачно совершены, дальше делают подключение вилки и розетки. Для этого провод духового шкафа зачищают, по необходимости спрессовывают и пропускают через корпус вилки. Подключение розетки осуществляется таким макаром:

1. Поначалу происходит установка розетки.
2. Корпус снимают.
3. Подключают силовую линию.
4. Совершают установка нуля и фазы на последние контакты.
5. Установка зелёной либо желтоватой заземляющей жилы на средний контакт.

Дальше кабель зажимают для дополнительной фиксации и закручивают корпус вилки.

ВОЗМОЖНОСТЬ ЭКСПЛУАТАЦИИ 1-го КАБЕЛЯ Сразу С ДУХОВЫМ ШКАФОМ И ВАРОЧНОЙ ПОВЕРХНОСТЬЮ

Нередко бывает, что в доме находится всего только один электрический кабель, тогда как для подключения, допустим, варочной поверхности, кроме духового шкафа, нужна отдельный кабель. Все же полностью может быть применять один кабель сходу для 2-ух устройств. Для этого необходимо убедиться в том, что суммарная мощность 2-ух электроприборов не превосходит наивысшую мощность 1-го кабеля. Например, если такая наибольшая мощность равна 5,9 кВт, то суммарная мощность духовки и варочной поверхности не должна быть выше. С одной стороны, это будет достаточно трудно соблюсти, так как в любом случае в паре мощность устройств будет приметно выше. Все же, если не включать их сразу, то никаких заморочек не должно появиться.

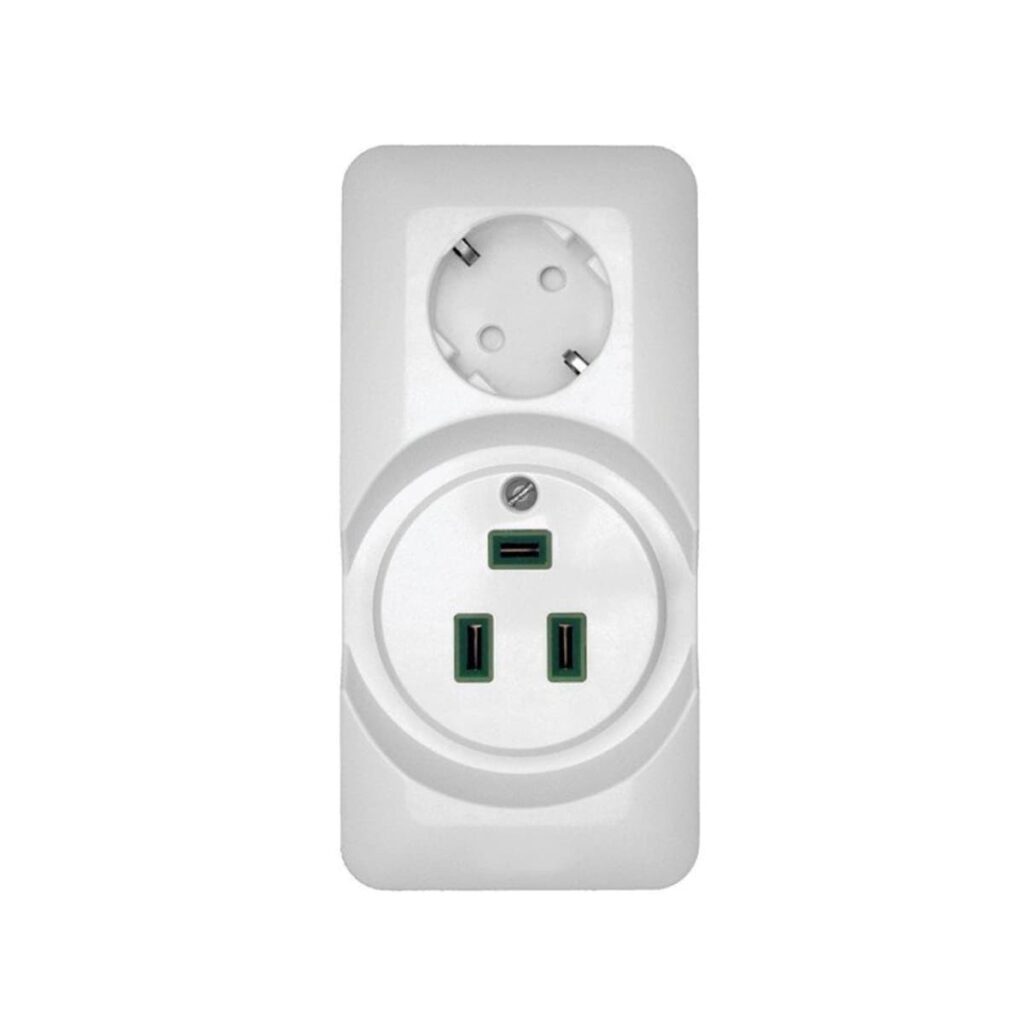

Другая сложность заключается в различности розеток: обычно, для варочных поверхностей есть особая вилка и силовая розетка, рассчитанная на больший ток. Это связано с тем, что варочная поверхность более энергоемка, потому рядовая розетка для неё не подойдёт.

Для решения этой препядствия, кроме других неловких методов, существует комбинированная розетка, в какой совмещены силовой разъём для плитки либо варочной поверхности и сама розетка для духовки.

При помощи неё можно подключать два электроприбора сразу. Установка таковой розетки совершается следующими шагами:

1. Закрепление суппорта розетки на стенке.
2. Прикрепление суппорта при помощи дюбель-гвоздей либо шурупов.
3. Разбор механизма розетки при помощи центрального болта. Снутри находятся две не связанные между собой розетки, подключение которых будет осуществлено чуток позднее. А пока идёт закрепление механизма розетки на суппорте.
4. Затягивание болтов, подключение розетки.

Поэтому, к таковой розетке необходимо подключить провода:

1. Снять изоляцию, зачистить жилы.
2. Подключить к силовой розетке (фаза и ноль подсоединяются к механизму).
3. Соединить механизмы розеток согласно схеме, обозначенной в аннотации.

Сборка завершена. Таким макаром, благодаря комбинированной розетке, может быть подключить духовой шкаф и варочную поверхность сразу.

В этой статье мы разобрали виды кабелей и их сечений, растолковали принцип расчета мощности плиты и подобнее поведали про механизм работы электроприборов от 1-го кабеля. Возлагаем надежды, статья посодействовала и ответила на все возникшие вопросы.

Спец по бытовой технике. Занимается ремонтом агрегатов от утюгов до холодильников.

Видео: Детали#7 — Варочная панель и духовой шкаф
