Существует два главных способа расчета длины кабеля на проектирование проводки в помещении. 1-ый и в том же время верный – делая упор на готовую схему проводки, 2-ой – подсчет по суммарной площади комнат. Дальше мы разглядим оба метода, дабы Вы знали, как высчитать количество кабеля для проводки в личном доме или квартире.
Схема в помощь!
Лучше и поточнее всего делать расчет, за ранее составив схему проводки в доме.
На приготовленном проекте должны быть указаны следующие моменты:

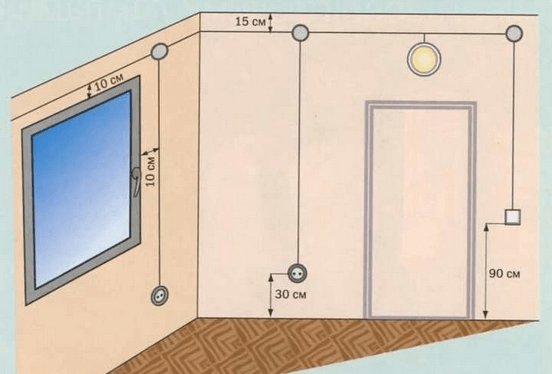

- Четкое количество розеток, выключателей и распределительных коробок, также высота их крепления и метод подключения к сети (через распределительные коробки в комнатах или впрямую от щитка). Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html.
- Места установки всех осветительных устройств в комнатах: бра, люстр и что самое принципиальное – точечных осветительных приборов. Кстати, перед тем, как высчитать длину кабеля на проводку, обусловьтесь с высотой потолка. Вы должны осознавать, что припас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
- Выбранное сечение кабеля для розеточной группы, подключения массивных электроприборов и полосы освещения. Например, при проектировании освещения обычно применяются провода сечением 3*1,5 мм 2 , на розетки нужен кабель с более сильными жилами – 3*2,5 мм 2 . Что касается массивных электроприборов, то даже для подключения варочной панели должен употребляться кабель сечением 3*6 мм 2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы осознаете, это очень принципиальный момент при расчете длины проводки, т.к. брать придется каждый тип проводов раздельно в подходящем количестве. Высчитать сечение кабеля по мощности и току можно без особенных заморочек.
Кстати, с подключением домашней техники необходимо тоже обусловиться сходу. Вероятнее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новейшую линию от распределительной коробки в комнате!

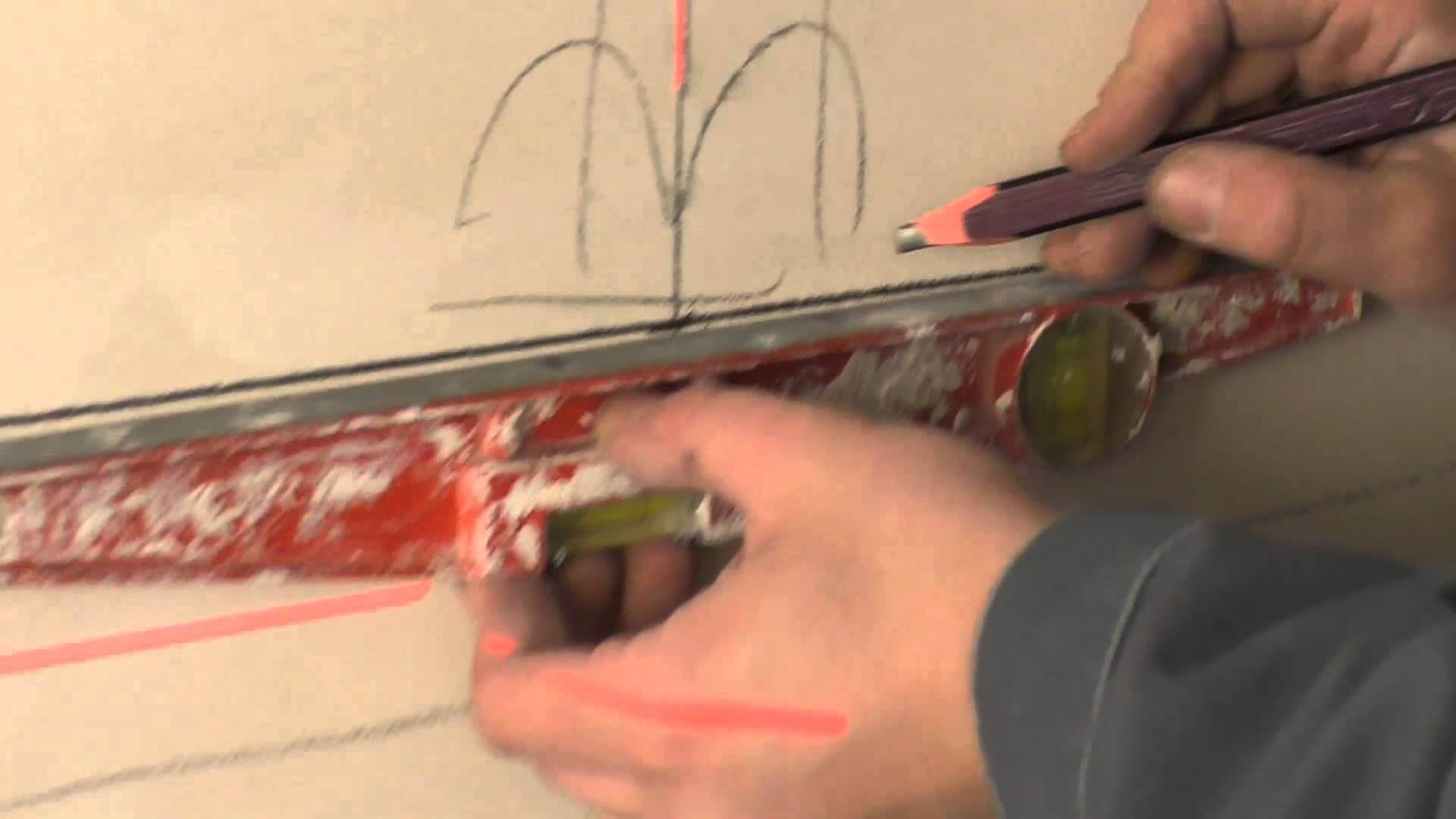

Уже подготовив приятный проект проводки, можно подсчитать, сколько кабеля необходимо на электроснабжение дома или квартиры. Естественно, совершенно будет сразу выполнить разметку стенок и потолка под проводку, дабы позже просто рулеткой замерить все отчерченные полосы и высчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как указывает практика, этого никто не делает.
Дополнительно в расчет Вы должны внести следующие корректировки о которых, может быть, не знали:
- Суммарное количество проводов помножьте на коэффициент 1,1-1,2. Это припас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
- На розетки и выключатели оставьте припас длины более 20 см для соединения электрических проводов.
- Если не обусловились с потолком, лучше высчитать припас более 50 см кабеля на подключение осветительных приборов.
- Для сборки распределительного щитка припас должен быть около 50 см.
Вот по такому принципу можно без помощи других высчитать количество материалов на установка проводки в доме или квартире. О более обычной технологии расчетов мы поведаем ниже.
Вариант для ленивых
Если Для вас лень растрачивать время на проектирование домашней сети, сможете пользоваться облегченным расчетом длины проводников. Этим способом, кстати, пользуется огромное количество даже проф электриков, которые уже по собственному опыту могут посчитать, сколько провода необходимо на тот либо другой объект. Сущность состоит в том, что необходимо высчитать количество кабеля для проводки по площади помещения. Все просто – берете площадь личного дома или квартиры и умножаете на «2». Вот столько приблизительно Для вас необходимо длины кабельной продукции, дабы провести проводку.
Кроме того, что это «расчет на глаз», так к тому же не следует забывать о принципиальном аспекте – Вы, таким макаром, можете высчитать только протяженность одной из линий (освещения или силовой). А вот точно выяснить, сколько провода Для вас будет нужно на розетки, а сколько на освещение, не получится.
В данном случае, опять-таки, принято брать продукцию в соотношении 1:1,5 – 1 часть на то, дабы провести свет в комнатах, а 1,5 части на розетки и подключение техники. Например, если дом площадью 100 кв.м., придется приобрести 200 метров на осветительные приборы и 300 на розетки.
Делая упор на отзывы огромного количества форумчан, в том числе и электриков, можно сказать, что таковой вариант расчета проводки почти всегда оказывается верным. Люди пишут, что, например, на однокомнатную квартиру площадью 40 кв.м. полностью хватило 100 метров кабеля. В то же время для электроснабжения двуэтажного коттеджа общей площадью 400 кв.м. довольно высчитать по 1 км из каждого типа проводов. Если же расчет будет неправильным, лучше докупить несколько 10-ов метров, чем переплатить достаточно благопристойную сумму.
В итоге советуем просмотреть видео, на котором изложен расчет количества материалов для электромонтажа:
Вот таким макаром можно выяснить, сколько провода необходимо на электроснабжение собственного жилища. Кстати, если Вы решите выполнить открытую проводку, подсчет длины кабель-каналов делать необходимо только делая упор на готовую схему. Возлагаем надежды, что сейчас Вы понимаете, как высчитать количество кабеля на проводку.
Какое сечение провода необходимо для 3 квт и иных – изучаем вопрос с различных сторон
Какой провод подобрать – материал производства находится на первом месте
Самыми пользующимися популярностью видами проводки в наших домах являются медная и алюминевая. Какая из них лучше – вопрос, ранее времени не дающий покоя клиентам многих форумов. Для одних в приоритете стоит медь, а другие молвят, что незачем больше платить и для домашней сети подойдет алюминий. Дабы не быть голословными, давайте проведем не очень большой анализ данных вариантов и именно тогда хоть какой сумеет избрать вариант себе.
Дюралевая проводка обширно нужна, так как имеет маленький вес
Дюралевая проводка имеет маленькой вес, по этому отыскала своё масштабное распространение в электроэнергетике. Её применяют для прокладывания линий электропередачи, поэтому как таким вариантом можно уменьшить нагрузку на опоры. Кроме остального, она стала очень пользующейся популярностью благодаря своей дешевизны. Железный провод стоит намного меньше медного аналога. В период СССР дюралевая проводка была очень популярна, ее ранее времени можно встретить в домах, которые построены каких-либо 15-20 лет тому вспять.
Но провод из алюминия имеет и собственные нехорошие стороны. Одним из схожих ситуаций, о котором непременно нужно упомянуть, считается небольшой срок службы. Дюралевая проводка спустя два 10 лет становится сильно склонна окислению и перегреванию, что нередко ведет к пожарам. Благодаря этому если у вас дома ранее времени проложены такие кабели, подумайте об их подмене. Кроме остального, окисление, которому подвергается алюминий, уменьшает необходимое сечение кабеля с одновременным увеличением сопротивления, а это ведет к перегреву. Дополнительным суровым минусом алюминия считается его хрупкость. Он стремительно ломается, если провод перегнуть несколько раз.
Главное! ПУЭ воспрещает применить железный провод для прокладывания в электрических сетях, если его сечение меньше 16 мм.
Кабель из меди отлично гнётся и не поломается
Что все-таки касается медного провода, то к его неплохим качествам необходимо отнести длинный служебный срок – больше полвека, прекрасную проводимость и механическую надёжность. С кабелем из меди существенно проще работать, ведь он гнётся, не ломаясь, и может выдержать неоднократные сворачивания. Минусом же проводки из кабеля изготовленного из меди считается цена. Для замены кабеля силового по всей жилой площади будет нужно огромное число денег. Дабы сберечь некоторые мастера соединяют прокладку проводов изготовленных из алюминия с медными. Вся световая часть устанавливается из алюминия, а розеточная – из меди, поэтому как освещение не просит таковой лишней нагрузки, как электрические приборы, запитанные в сеть.
Находим сечение провода по поперечнику и по способу прокладывания проводов
Приобретая провод, полезно проверить его сечение, так как большая часть производителей работают по ТУ. Благодаря этому не вся продукция отвечает обсужденным свойствам. Благодаря этому следует запастись штангенциркулем и выполнить застыл поперечника жилы, которая нам поможет найти реальное значение сечения провода. Для упрощения работы мы приводим самую ординарную формулу, из-за чего для вас не надо будет делать дополнительных вычислений: S=0,785d2, где S – разыскиваемое сечение; d – поперечник жилы. Финишное значение нужно округлить до 0,5. Так, если у вас вышло значение 2,4, то для вас необходимо избрать провод сечением 2,5 мм2.

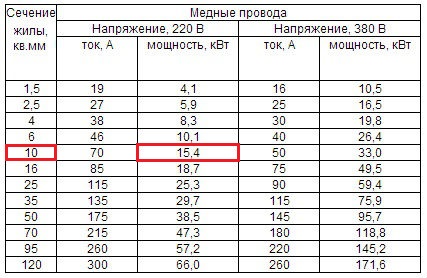

В большинстве наших домов провод ложится в стенах. Это именуют закрытой проводкой. Провода идут по кабельканалу, трубам либо же просто быть замурованы в стену. В определенных домах, а это касается строений из дерева и старенького жилищного фонда, можно встретить проводку открытым методом. Броско, но для открытой прокладки можно использовать провод наименьшего сечения, поэтому как таковой провод меньше нагревается, чем тот, что замурован в стену. Из-за этой предпосылки для укладывания кабелей в штробы лучше подбирать провод большего сечения. Так провод окажется наименьшей нагреваться, а это значит, его износ произойдет очень медлительно. В нижеприведенной таблице выяснить можно, сколько квадратов кабеля нужно брать для устройств различной мощности, будет это 1 либо 6 кВт:
