Какой марки провод лучше избрать для подключения точечных осветительных приборов в натяжном и навесном потолке. Как необходимо прокладывать провода к светильникам.
Точечные осветительные приборы – удачный метод деления комнаты на зоны и акцентирования частей декора и интерьера. Обычно лампы для них не отличаются высочайшей мощностью, а с распространением светодиодных источников света и совсем изредка потребляют больше 5 Ватт. Но всё достаточно нередко в нашу редакцию приходят вопросы на тему «какой нужен провод для подключения точечных осветительных приборов?». Давайте разбираться вкупе!
Главные особенности
При подключении точечных осветительных приборов у нас есть возможность проложить проводку к каждой точке без штробления – за полотном навесного либо натяжного потолка. Положительные стороны – это комфортно и относительно дёшево и стремительно. Делему вызывает опасность пожара.

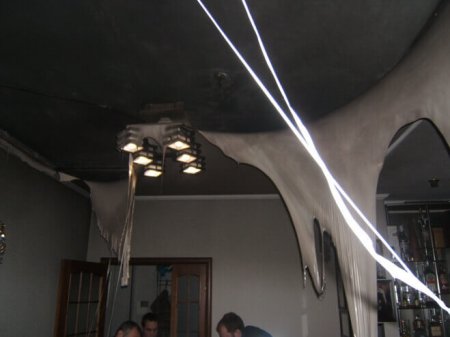

Дело в том, что при возгорании электрического кабеля при закрытой прокладке велика возможность того, что пламя распространятся не будет, ведь и воздух практически не поступает к очагу и материалы, из которого осуществляется изоляция, не воспламеняются. К тому же сокрытая проводка в древесных сооружениях не разрешается, соответственно раз она проложена в бетоне – окружающие провод материалы также воспламеняться не будут.
При всем этом при открытой прокладке по предварительному потолку за «лицевым» покрытием есть шанс воспламенений. Потому при выборе кабеля либо провода для подключения точечных осветительных приборов прежде всего опирайтесь на позицию пожаробезопасности данного решения.
ШВВП, ПВС либо ВВГ
Основной темой для спора выбора кабелей и проводов для точечных осветительных приборов является выбор одной из трёх марок кабельной продукции:
Какой из них можно, а какой нельзя использовать? Разглядим по порядку.

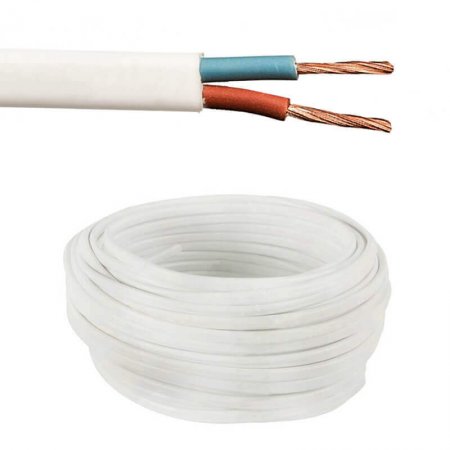

ШВВП – шнур с виниловой общей оболочкой и изоляцией жил и ПВХ. Жилы выполнены из свитых медных проволочек, что обеспечивает высочайший класс гибкости. Данный факт упрощает установка.
Он предназначен для нестационарного подключения электроприборов к питающей сети. Согласно определению, он уже не подходит к таковой задачке как установка освещения. Его стихия – шнуры питания фенов, телевизоров, вентиляторов, также различной домашней техники маломощной либо очень подвижной в процессе работы. Но мастера его нередко предлагают для подключения точечных осветительных приборов, как дешевое решение. К тому же не плохая упругость шнура существенно ускоряет и упрощает подключение самих точек. Его изоляция не очень толстая, хотя и находится в границах нормы. В том числе и потому он не подходит для долговременной работы. Согласно ГОСТ, время его выработки на отказ – порядка 5000 часов.
Не считая этого определения, других регламентированных обстоятельств не применять его для подключения «точек» нет, он просто не для этого разработан.

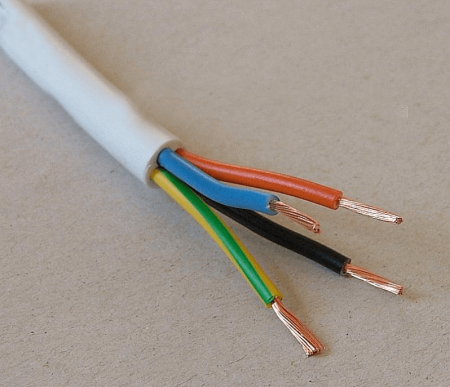

ПВС – провод виниловый соединительный. Так звучит аббревиатура маркировки этого кабельного изделия. Поперечный срез этого провода уже круглый, соответственно у него более толстая и крепкая изоляция, чем у ШВВП. Жилы такие же многопроволочные гибкие.
ПВС также предназначен для нестационарного подключения электрического оборудования к сети. Потому провод ПВС аналогично не предназначен для монтажа освещения. Но он прекрасно подходит для удлинителей и для питания различного ручного электроинструмента и других устройств.
Все же высококачественная оболочка позволяет его применять для проводки, и электрики им нередко пользуются для электромонтажа за гипсокартонными потолками и натяжными полотнами. Гибкий провод легче монтировать чем жесткий с однопроволочными жилами (моножильный).

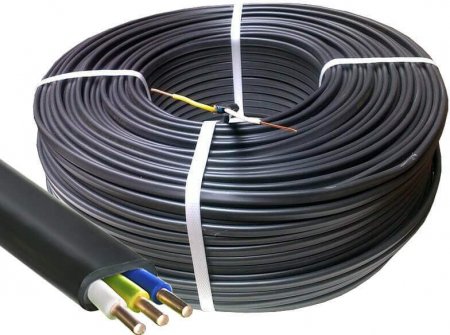

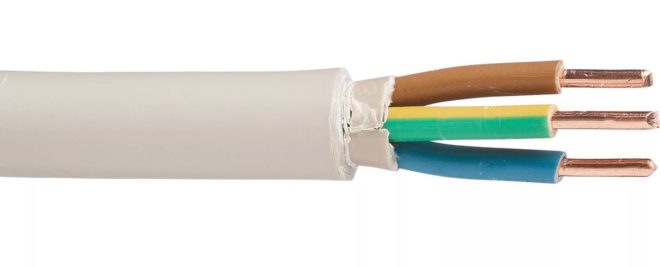

ВВГ – провод с жесткими цельными жилами. У него изоляция также выполнена из ПВХ, как общая оболочка, так и изоляция каждой жилы. Предназначен для стационарного подключения электрического оборудования и электропроводок.
Означает он по определению подходит для монтажа проводки для точечных осветительных приборов. Но электрики не всегда обожают монтировать кабель ВВГ для подключения точечных осветительных приборов. ВВГ жесткий, что затрудняет подключение осветительного прибора в ограниченном пространстве окна для установки точки. К тому же сами осветительные приборы обычно имеют мягенькие провода и соединение с жестким может быть затруднено.

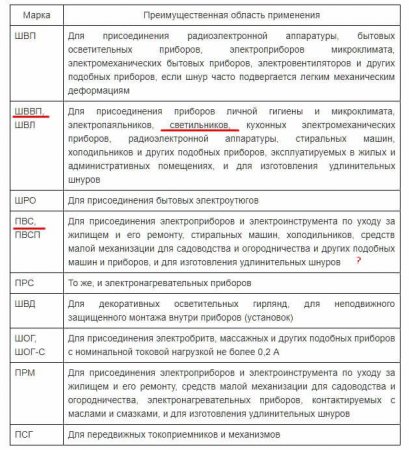

Все же детализированное исследование ГОСТ 7799-97, несколько корректирует вышеупомянутое, так:
Другими словами согласно этой инфы ШВВП всё-таки допускается для подключения осветительных приборов, а для ПВС – это не сказано. Видимо речь идёт о настольных лампах, торшерах и схожих устройствах.

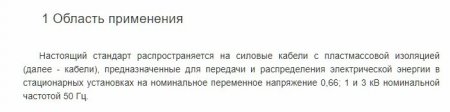

А это выдержка из ГОСТ 31996-2012, который касается кабеля ВВГ:
Варианты монтажа

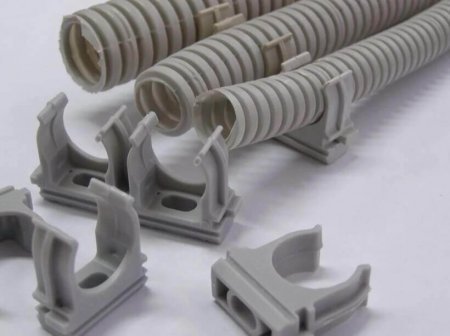

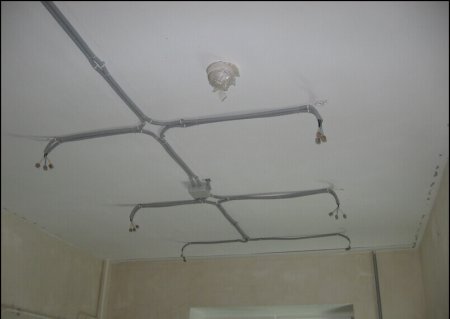

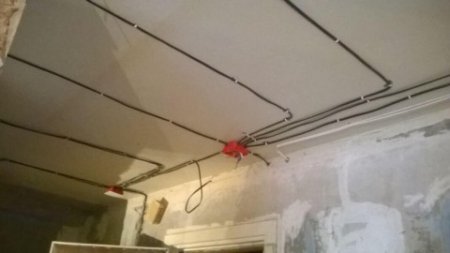

Прокладывать по предварительному потолку кабель для точечных осветительных приборов необходимо в сероватой ПВХ-гофре.
Она не распространяет горение, защищает проводники и позволяет применять дюбель хомуты либо клипсы для резвого крепления провода к потолку.

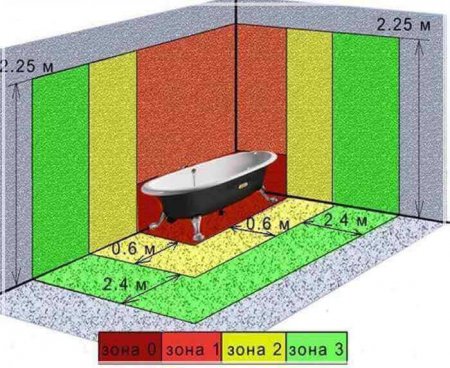

Но точечные осветительные приборы устанавливают не только лишь в гостиной либо спальне, но и в ванной комнате. Санузлы – это помещения с завышенной влажностью, что вызывает определенные требования к электробезопасности вашей проводки. Во-1-х, все выключатели, распределительные коробки и розетки должны быть вынесены за границы ванной комнаты либо хотя бы за зону I. Если розеток всё-таки не избежать – пользуйтесь советам описанными в статье: розетки в ванной комнате.

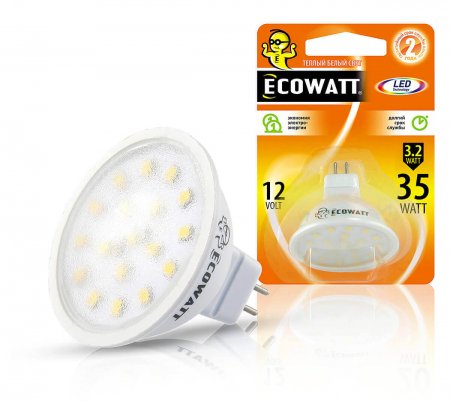

Во-2-х, дабы понизить риск поражения электрическим током – используйте осветительные приборы, которые питаются от напряжения 12В, в особенности если осветительные приборы установлены в конкретной близости к умывальнику, душевой кабине либо ванной.
Применять 220В осветительные приборы можно в случае гидрозащищенного выполнения либо расположения их в удаленном от перечисленных объектов места.
Также непременно просмотрите видео, на котором спец ведает, как верно прокладывать провода к точечным светильникам и какую ошибку не стоит допускать:
В заключении хотелось бы закрепить изложенный материал. Итак, всё же какой кабель лучше применять для подключения точечных осветительных приборов, а какой нет? Практически все спецы сходятся во мировоззрении, что по собственному назначению и техническим чертам для этих задач идеальнее всего подходит кабель марки ВВГнг-LS. Сечение обычно применяют 1,5 кв. мм. для линий освещения, все же современные осветительные приборы потребляют не достаточно – можно применять и 0,75 кв. мм. Но учитывайте наименьшую механическую крепкость токопроводящих жил и реальную токовую нагрузку, при большенном потреблении мощности. Прокладывайте его по потолку в гофрированной трубе, не поддерживающей горение и не запамятовывайте о надежном соединении проводов.
Избираем электрический провод для внешней проводки на улице
При организации проводки снутри помещения многие не думают о выборе провода и нередко применяют 1-ый попавшийся вариант. При прокладке на улице таковой подход недопустим, ведь тут находится ряд негативных причин — колебание температур, воздействие УФ лучей, завышенная влажность, риск механических воздействий и остальные. Вот почему принципиально знать, какой провод применять для проводки на улице, и что учитывать в процессе его прокладки.
Особенности конструкции и маркировки
Дабы не ошибиться с выбором, принципиально разобраться с тонкостями маркировки и расшифровкой каждой буковкы в заглавии изделия. Все кабеля условно делятся на две категории — одножильные и многожильные.
Сама жила может быть цельной либо формироваться из огромного количества проволочек маленького сечения. Во 2-м случае провод обретает дополнительную мягкость, лучше гнется и фактически не ломается в случае перегиба.
При изготовлении жил, обычно, применяется два вида металла — алюминий и медь. Исключением являются особые изделия, где допускается использование сплавов. К слову, кабель для уличной проводки СИП имеет алюминиево-стальные жилы.
Для прокладки в домашних критериях используются провода с медными жилами, имеющими наилучшие свойства и рассчитанные на огромные токи. Жилы из алюминия ранее применялись из-за дешевизны и большей доступности, но сейчас от них отрешаются из-за нехороший стойкости к коррозии и ломкости.
При изготовлении изоляции для проводов может применяться:
- Резина.
- ПВХ материал.
- Целофан.
- Свинец и остальные материалы.

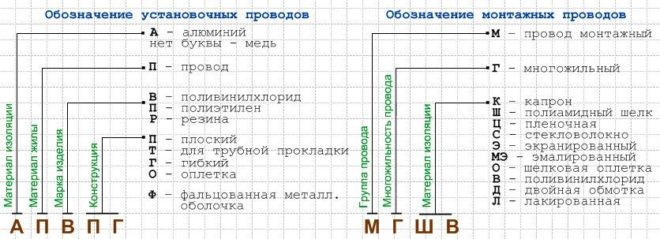

Маркировка проводов
Если материал жилы алюминий, провод маркируется буковкой А. Медь является материалом жил по дефлоту и, поэтому, не отражается в маркировке.
По предназначению провода маркируются так: Ш — установочный, К — контрольный, М — монтажный и остальные.
- П — целофан.
- Н — негорючая резина.
- B — ПВХ.
- К — капрон.
- Пс — самозатухающий целофан.
- С — свинец.
- Пв — вулканизирующий целофан и остальные.
Уровень защиты кабеля:
- Б — с бронированной оболочкой.
- Г — без брони (гибкий).
- А — асфальтированный и т.д..
В дополнение к буквенному обозначению находится и цифровая маркировка. В ней 1-ый знак отражает количество жил, 2-ой — сечение, а 3-ий — класс номинального напряжения. Если первой числа нет, кабель имеет одну жилу.
Какой провод использовать для проводки на улице: наилучшие варианты
Мы плавненько подошли к главному вопросу, какой применять провод для внешней проводки, дабы быть уверенным в его надежности и возможности выдержать нехорошие природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, крепкость и не гигроскопичность.
К более пользующимся популярностью типам стоит отнести:

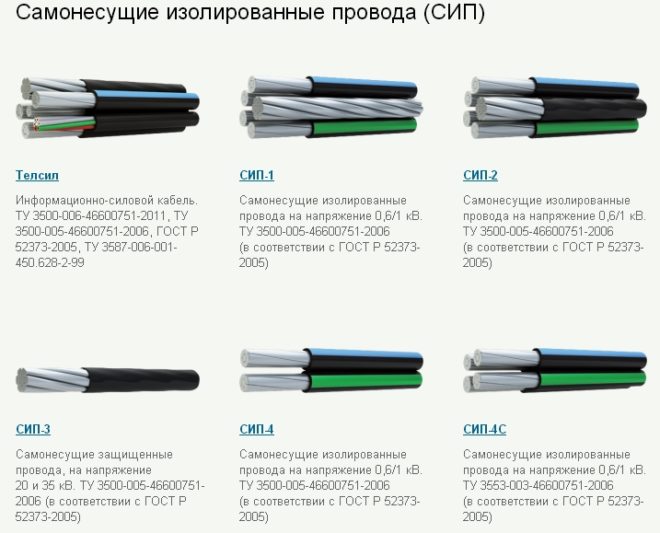

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих персональную изоляцию и дюралевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и т.д.) и выпускается в почти всех странах мира. Главной особенностью является темная изоляция проводов. Использование такового кабеля гарантирует огромную надежность при воздушной прокладке и понижает издержки на установка. Дополнительное преимущество — компактность, что позволяет применять кабель даже в критериях недостатка места.

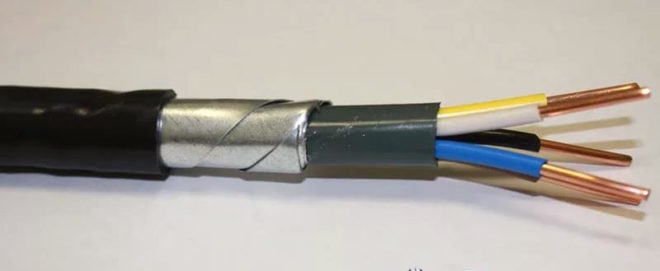

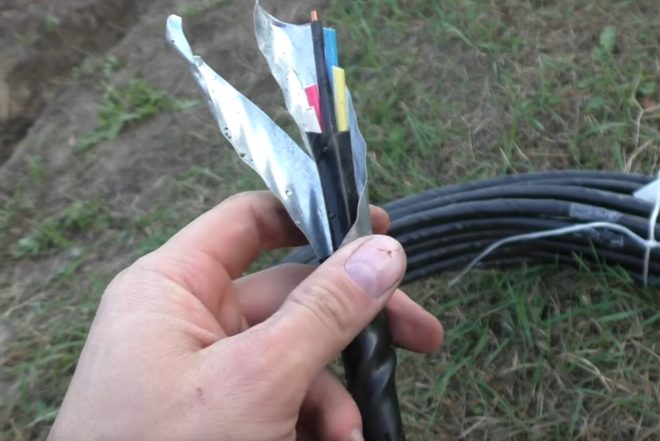

АВБбШв — изделие, в базе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без использования дополнительной защиты и стойкость к механическим воздействиям. Главные свойства:
- Наличие металлической ленты в оболочке.
- Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
- Наружняя оболочка выполнена в черном цвете.
- Стойкость к влаге и перепадам температур.
- Ресурс — 30 лет.
Из-за наличия брони кабельная продукция такового типа отличается завышенной жесткостью, что делает дополнительные препядствия в процессе укладки.

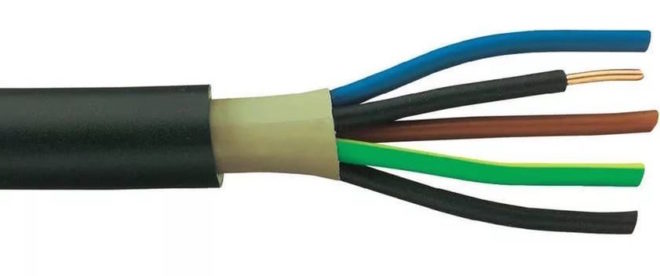

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные либо дюралевые жилы. Это изделие все почаще применяется для наружной проводки в грунте либо по воздуху, также для подключения электроприемников снутри помещений. Главные свойства:
- Стойкость к воде и огню.
- Соответствие интернациональным нормам.
- Наличие разноцветной изоляции проводов.
- Удобство организации проводки на улице.
- Темная наружняя оболочка их ПВХ пластика.
- Стойкость к перепадам температур.
- Ресурс — 30 лет.
Таковой кабель выпускается на многих заводах, что обосновано его универсальностью и надежностью. Основным соперником изделия считается кабель ВБбШв, о котором упоминалось выше.
NYM — надежный кабель, которые интенсивно применяется в производстве и при разработке проводки на улице. Его особенность заключается в универсальности и способности эксплуатации в разных критериях. Свойства:
- Соответствие нормам союза электротехников Германии.
- Термостойкость и способность работать в широком температурном спектре.
- Не гигроскопичность и крепкость, что позволяет прокладывать изделие в бетоне либо в слое штукатурки.
- Сечение круглое, цвет — сероватый.
- Стойкость к огню.
При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция делается на многих заводах, расположенных в Европе и Рф. Некоторые производители изготавливают кабель по персональному ТУ, но такие изделия имеют наименьшую стоимость и, соответственно, худшее качество. Использование схожих кабелей для организации наружной проводки не рекомендуется.
Другие решения
Не считая рассмотренных выше, стоит выделить ряд других марок кабелей, используемых при организации уличной проводки:
-
с ПВХ оболочку и маркированными проводами. Количество жил от 2-ух до 5. . Отличается плоской формой и наличием двойной изоляции, что допускает использование провода на улице.
- ПВ, АПВ, ПВ1 и остальные провода подходят для прокладки наружной проводки, но только при условии нахождения в трубах. Главный недочет — наличие одинарной изоляции, что делает их незащищенными к механическим воздействиям.
- ВБбвнг — изделие, отличающееся огнестойкостью и гибкостью. Количество жил от одной до 6. В большинстве случаев применяется для подключения переносных устройств.
После катастрофы, которая произошла в Нью-Йорке в 2000 году в здании Bell Telecom, производители кабельной продукции изменили нормы безопасности. Причина — выделение оплеткой проводов токсических газов в процессе горения, из-за которых и погибла большая часть людей. Не считая того, токсические газы плохо оказывают влияние и на сложную электронику. Вот почему на современном шаге производители делают упор на изготовка негорючих проводов, отличающихся низким уровнем газо- и дымовыделения.
Правила монтажа проводки на улице
При выборе провода для внешней проводки принципиально учитывать особенности его прокладки. Тут существует ряд правил, касающихся защиты и расстояния до жилых построек. Так, дистанция от кабеля до крыльца должна быть не меньше 250 см, а до балкона либо окна — 100 и 50 см соответственно. Если проводка имеет вертикальное выполнение, расстояние от поверхности земли должно составлять 275 см, до балкона либо оконного проема — 100 и 75 см соответственно.

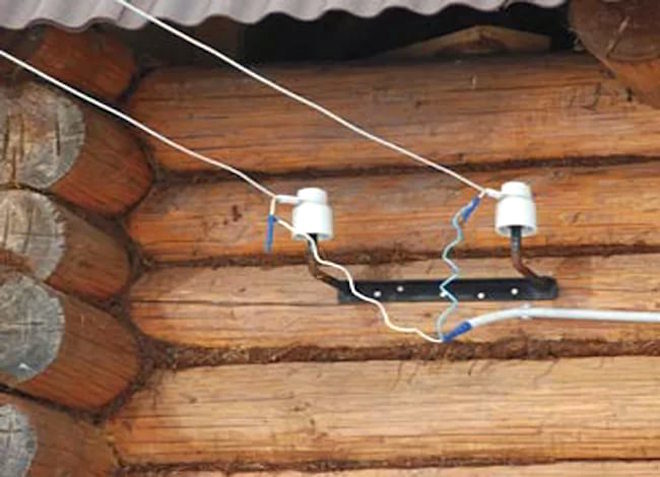

Если провод прокладывается по стенке, стоит соблюсти ряд правил:
- В случае использования раздельно взятых проводов непременно использование пластмассовых либо железных труб.
- Соединение проводов должно обеспечиваться при помощи клеммников (скрутка запрещена).

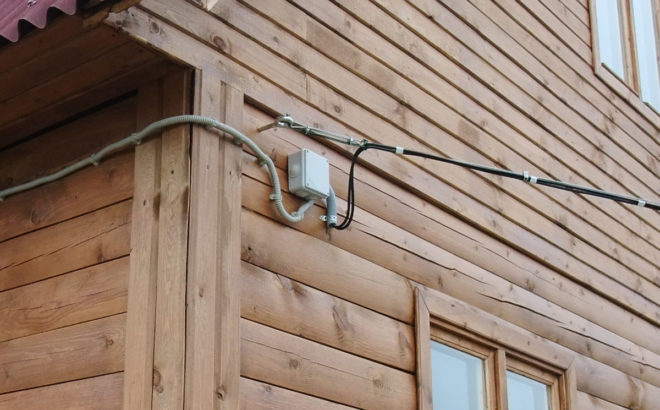

- При подвесе кабеля между зданиями непременно использование троса и гофрированного рукава.
- Соединение проводов должно делается исключительно в герметичных распредкоробках.
- Установка проводки на крыше запрещен.
В процессе прокладки проводов на улице стоит учитывать еще ряд принципиальных аспектов. Так, сеть личного дома может подключаться к источнику питания 3-х либо однофазового напряжения (380 либо 220 Вольт соответственно). Если проводка делается по воздуху, рекомендуется использование провода СИП-4.
Бронированные провода марок ВБШв либо АВБШв больше подходят для подземной прокладки. Особенность таких изделий — стойкость к воде и механическим повреждениям. Для внешней проводки, обычно, используются провода с дюралевой жилой большего сечения, что позволяет понизить расходы на установка.
Короткие советы по методу прокладки
Очередной фактор, который должен быть учтен — метод прокладки. Более пользующиеся популярностью варианты:
- Воздушный. Таковой вариант подойдет для случаев, когда кабель имеет длину от 3-х метров. Достоинства способа заключаются в высочайшей скорости монтажа и удобстве обслуживания. С другой стороны, мучается эстетичность и понижается ресурс изделия. В процессе таковой прокладки применяется металлической трос, к которому при помощи стяжек крепится сам кабель.
- Под землей. Этот метод применятся в большей части случаев, когда нужна проложить длиннющий кабель. Установка делается в несколько шагов — выбор типа кабеля, разметка места и прокладка. Глубина траншеи — около 70 см. Снизу должна быть «подушка» из песка шириной около 8-10 см. Кабель должен прокладываться без натяга, после этого он засыпается песком, грунтом и в конце трамбуется.

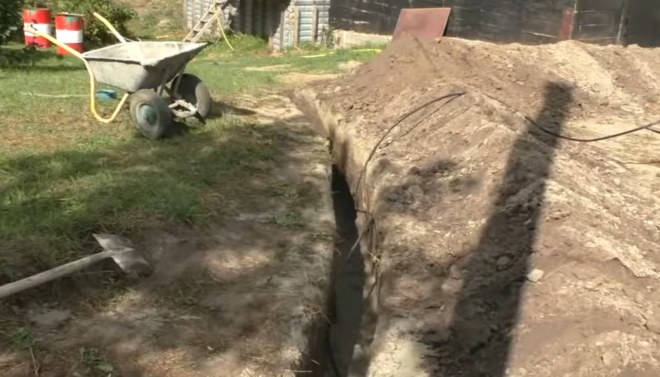

Пример прокладки кабеля в траншее показан в этом видео:
Итоги
Выбирая провод для монтажа на улице, стоит учитывать огромное количество причин, также заблаговременно обмыслить метод прокладки. Помните, что от корректности выбора кабеля и соблюдения правил ПУЭ в процессе прокладки зависит ваше спокойствие, безопасность, а время от времени и жизнь.
