Какой провод идет на свет

Замыслили поменять проводку либо просто дополнить новыми точками и не понимаете с чего необходимо начинать. Сначала необходимо подсчитать мощность всех устройств и обусловится с сечением провода для розеток, после этого можно набросать план на листок бумаги, а потом начертить на стенке места, где будут перейти кабеля и подсчитать их метраж. Но поначалу необходимо найти в каком состоянии находится древняя проводка, можно ли ее дополнить, подключив новые ветки. Таковой вариант будет самым экономным.

При осмотре вы нашли, что проводники от щитка находятся в аварийном состоянии либо они не рассчитаны на дополнительную нагрузку, то рекомендуется установить новые. Более надежными и крепкими являются медные провода, ну обо всем по порядку.

Расчет будущей нагрузки

Дабы все было верно нужно выполнить расчет, сколько устройств будут запитываться в каждой комнате, от этого и будет зависеть, какого сечения брать провод. Если сумма всех устройств составляет до 3кВт, то достаточным будет проводник сечением 2,5 мм 2 . Для кухни, где оборудование потребляет огромное количество энергии, правильным будет протянуть отдельную ветку сечением жил у кабелей от 4 до 6 мм квадратных, в зависимости, какая у вас плита и оборудование.

Что выходит в конечном итоге от щитка на розетки пойдет провод шириной 2,5 мм 2 , на кухню и в ванную, если там стоит водяной котел, кабеля должны быть более 4 мм квадратных. На освещение комнат полностью хватит сечения 1,5 мм 2 . Не запамятовывайте про заземления, которое должно быть непременно на кухонных розетках и в ванной комнате.

На всех устройствах пишется потребляемая мощность, этикетку можно отыскать на оборотной стороне либо под крышкой. Если по каким то причинам не отыскали наклейку, то можно поглядеть в паспорте либо вебе. После подсчета потребляемой мощности следует заглянуть в таблицу и избрать провод подходящего поперечника.

Как рекомендуют опытные электрики, провода необходимо брать с припасом, другими словами к приобретенному метражу прибавляется 10%. К примеру, у вас вышло 20 метров кабеля, прибавляем 2 метра припаса. Таковой расчет будет полезен, если вы кое-где ошиблись, для вас не придется сберегать либо бежать в магазин за 1 метром провода.

Какой тип и марку проводника избрать под розетку

При выборе провода необходимо направить внимание на тип, марку проводников. На строительном рынке сейчас можно повстречать огромное количество контрафактной продукции, потому необходимо быть максимально усмотрительным, от этого зависит безопасность вашего дома. Не покупайте провод ПУНП (провод универсальный тонкий) для монтажа розеток, безопаснее будут такие марки:

— кабель с двойной изоляцией на базе ПВХ, не имеет возможности к самозатуханию. Подойдет для розеток. — провода, изолированные, ПВХ с двойной защитой, последнее в абвиатуре «нг» гласить, что у провода поливинилхлоридная изоляция препятствует горению. Рекомендуется применять кабель в древесных помещениях. — в данном случае применяется безгалогенный ПВХ (поливинилхлорид), который не способен выделять дым. Такие провода можно использовать в детских комната и учреждениях, при маленьком замыкании малыши не надышатся едким дымом. — (N) германское качество (Y) изолированный ПВХ (M) монтажный кабель. Дорогой аналог ВВГнг от германских разработчиков.

Естественно, эти провода отличаются по стоимости, но на безопасности сберегать не надо. Дабы лучше для вас понят, для каких потребителей, какие провода ставить приведем пример:

• Для стиральных машин, компов и других устройств с маленькой мощностью подходят провода для розеток ВВГ сечением 3*2,5 мм 2 . Цифра «3» обозначает количество проводов в обмотки.
• Для подсоединения электроприборов с высочайшей мощностью в трехфазной сети, духовой шкаф, насос, нужно использовать ВВГ 5*2.5 мм 2 .
• В древесном доме подключать к розеткам рекомендуется ВВГнг 3*2.5 мм 2 .
• Есть разные осветительные приборы и бра под розетки, в данном случае сечение и количество провода для розеток может быть 3*1.5 мм 2 .

Подробнее о подборе провода для розеток смотрите в этом видео:

Подготовка к прокладке кабеля

Рассчитав мощности каждой комнаты, потом нужно по таблице подобрать нужные провода и блокировочные автоматы. Заглядывая вперед, следует учитывать, что в дальнейшем, может быть, будут проводиться какие-нибудь работы, к примеру, поменять люстру либо установить натяжной потолок, все это просит отключения света. Дабы избежать обесточивания квартиры следует установить на каждый участок свой автомат.

Прокладывая кабель для розеток, фотографируйте места укладки проводов и протоколируйте подробным описанием с точностью до мм. Достаточно нередко случается при ремонте либо установки, каких-то частей, впору сверление перфоратором задевают провода и обесточивают комнату. Дабы поправить этот инцидент будет нужно много времени и нервишек, потому следует заблаговременно предостеречь.

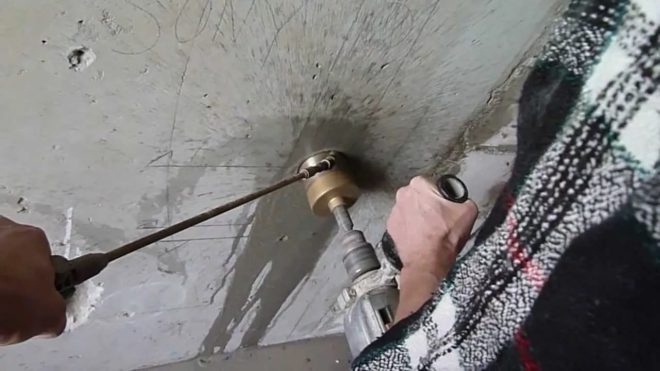

Высверливание отверстий под розетки

Когда все размечено, посчитано и куплено можно приступать к главному – штробление, сверление и подключение. У некоторых возникнет вопрос – сколько розеток делать в комнате, и на каком расстоянии от пола? Своевременный вопрос и подходящий, в каждой комнате рекомендуется более 3 розеток, для удобства, и не вблизи, а на каждой стенке, дабы не было позже излишних проводов на полу. На кухни, обычно, делают сдвоенные либо строенные и размещаются над рабочими столами, а для холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему эталону инсталлируются на расстояние 80-90 см. Но для удобства идеальнее всего на высоте опущенной руки.

Инструмент

Дабы не суетиться в процессе работы, следует заблаговременно приготовить весь инструмент в одно место. Для штробления и высверливания нам пригодятся:

1. Рулетка и спиртовой маркер.
2. Лазерный либо пузырьковый строительный уровень.
3. Перфоратор с алмазной коронкой по бетону и насадка в виде зубила.

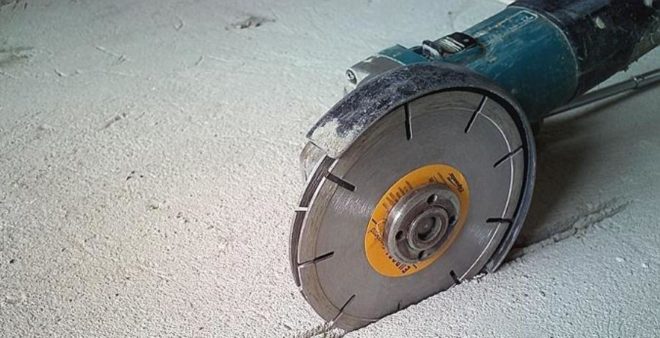

4. Болгарка с алмазным диском.
5. Перчатки, спецодежда и респиратор.

Размеченные полосы прорезаются болгаркой, после этого перфоратором с насаженным зубилом выбиваются вырезанные кусочки. Если приноровится, то можно стремительно выполнить эту работу. Потом на запланированном месте с помощью уровня отмечается центр розетки и высверливается ниша алмазной коронкой. Во время работы инструмент необходимо держать ровно, в неприятном случае стакан и розетка криво встанут. Не забываем про распределительные коробки, которые тоже должны быть интегрированы в стенку.

Заключительный шаг

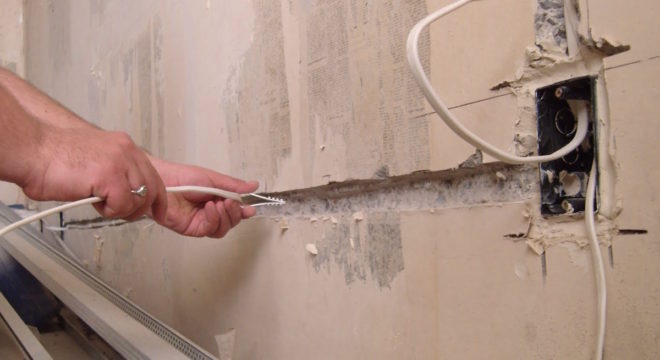

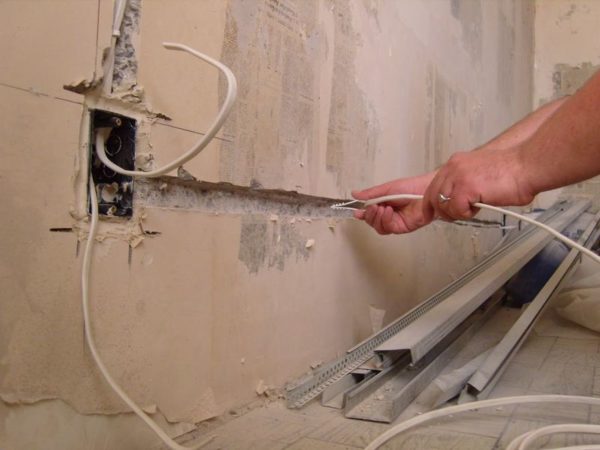

Провод, уложенный в штробу, фиксируется несколькими методами, замазывается гипсом либо с помощью особых хомутиков которые вставляются в высверленное отверстие, а позже замазывается гипсом. По концам проводы должны висеть с припасом, для того дабы подключаться к розетке и распределительной коробки было комфортно. Провода должны плотно скручиваться, потом изолироваться.

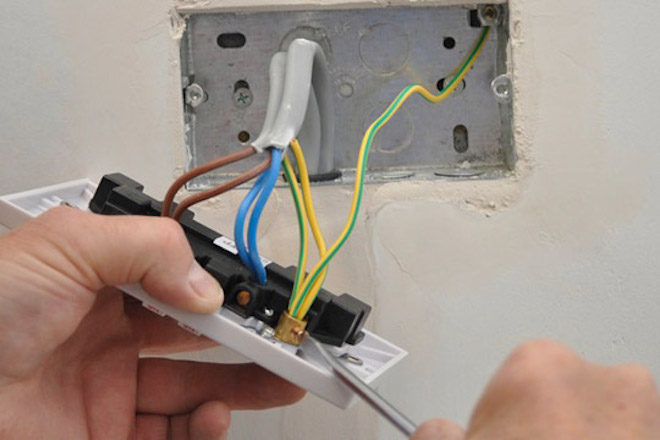

Все работы должны выполняться с точностью, в особенности аккуратненько необходимо подходить к соединениям, провода должны быть зажаты так дабы не было между ними просвета, в неприятном случае в проблемных местах будет искрить и нагревается.

При выборе розеток обращайте внимание на метод крепления для проводов. В привезенных из других стран моделях можно отыскать устройство для зажима зачищенного кабеля. Благодаря таковой розетке вы существенно сэкономите свое время на монтаже, ну и главное, такое крепление переносит огромные нагрузки. Для ванной комнаты рекомендуется поставить УЗО с утечкой тока 10 мА.

Работа, кажется не непростая с первого взора, но для новенького будет сложным выполнить все верно. Потому рекомендуется сначала приготовиться, для этого можно поглядеть видео и позже испытать выполнить все самому. Но если неуверены и сомневаетесь в собственных силах, то не следует рисковать, сейчас много добротных профессионалов, которые выполнят такую работу стремительно и отменно.

Выбор проводов для розеток по сечению кабеля

Замена проводки в квартире либо доме — ответственный процесс, который просит грамотного выполнения монтажных работ и правильного выбора электротехнических устройств, расходных материалов.

Основная нагрузка приходится на розетки, к которым подключают массивные бытовые электроприборы. Появляется вопрос: какого сечения должен быть провод для розеток? Поперечник должен быть таким, дабы кабель выдержал токовую нагрузку и не перегревался в процессе использования энергозависимой техники.

Особенности монтажа розеток

Ремонтные работы по подмене проводки должны производиться в соответствие с Правилами эксплуатации электроустановок. Для самостоятельного монтажа токоведущих проводников необходимо иметь простый опыт в проведении таковой работы.

Устанавливать розетки для применения в бытовых целях нужно с соблюдением следующих критерий:

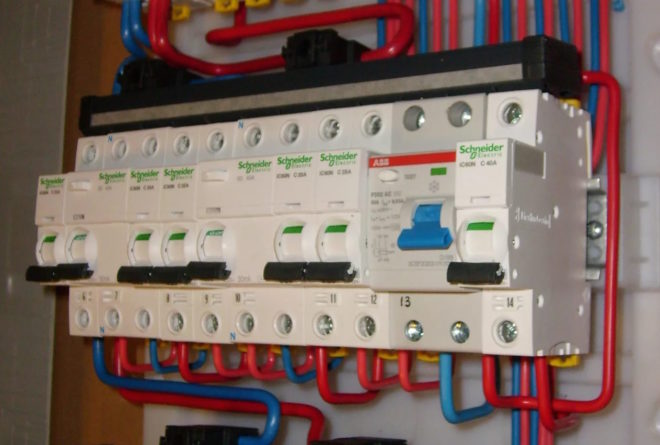

1. От устройства отсчета потребляемой электроэнергии подключают несколько автоматов — по одному на каждое помещение квартиры либо дома.
2. Автоматы должны срабатывать на отключение подачи электроэнергии в случае перегрузки сети, замыкания и иных проблем.
3. Любая комната квартиры либо дома должна обслуживаться отдельной распределительной коробкой и автоматом отсечения.
4. Нельзя соединять воединыжды в одну сеть нагруженные розеточные группы и провода освещения.
5. Сечение провода для розетки выбирают зависимо от мощности электроприборов, которые планируется подключать в сеть.
6. Рекомендуется применять для бытовых нужд медные, а не дюралевые проводники, так как они владеют огромным сроком службы.
7. Поперечник сечения кабеля для розетки должен составлять 2,5 мм2 при условии, что суммарная потребляемая мощность электроприборов не превосходит 3 кВт.
8. На кухне для розеток, в которые подключают массивные бытовые приборы, выбирают кабель сечением 6 мм2 — сбалансированный вариант, но более 4 мм2, способный выдержать огромные нагрузки.

Если в комнате подключают в сеть только маломощные приборы, можно проложить для розетки кабель сечением 1,5 мм2. Но это мало допустимое значение, поэтому при последней необходимости включать в такую розетку мощнейший устройство опасно — провод будет сильно греться.

Свойства кабеля

В жилых помещениях для монтажа проводки в большей степени применяют двужильные и трехжильные провода. 1-ые подходят для розеток без заземления, 2-ые — для розеток с заземлением. Для организации освещения довольно провода сечением в 1,5 мм2.

Рекомендуется применять свойства самого массивного электроприбора: по ним ориентироваться при выборе марки и сечения провода.

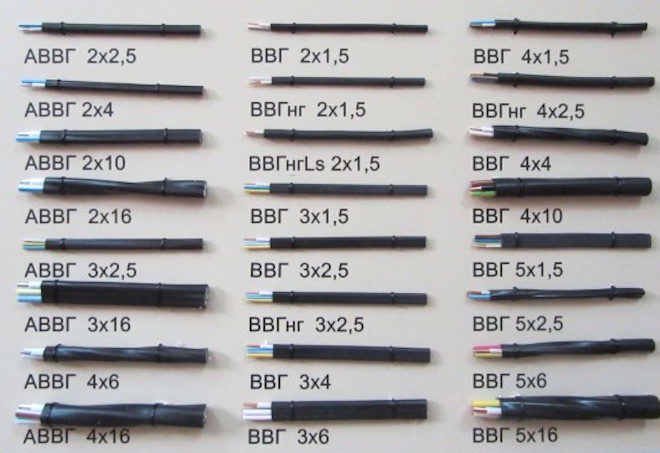

В большинстве случаев используют следующие виды кабелей:

1. ВВГ и ВВГ негорючий — силовой провод, который может работать в сетях с напряжением 220 и 380 В. ВВГ расшифровывается как кабель «винил-винил-голый», другими словами в качестве оболочки и изоляции применяется поливинилхлоридный пластикат, а в качестве токопроводящей жилы — многопроволочный медный проводник. Сечение провода – от 1,5 до 50 мм2 для 1, 2, 3, 4 жил и от 1,5 до 25 мм2 для пяти- и шестижильных проводников.
2. ПВС — кабель из скрученных медных проводников в виниловой оболочке, изоляция которого выполнена с внедрением поливинилхлоридной смолы. Отличается неплохой гибкостью, устойчивостью к коррозии, идеальными эксплуатационными чертами. Подходит для организации проводки от распределительной коробки в жилых помещениях, подключения розеток для электроприборов. Количество токоведущих жил — 2 – 5, сечение — 0,75 – 2,5 мм2.
3. NYM — провод для монтажа стационарной проводки, сделанный по германской технологии. Конструкция провода состоит из медных жил, место между которыми заполнено негорючей невулканизированной резиновой консистенцией, а оболочка проводника сделана из негорючего поливинилхлоридного пластиката. Силовой кабель работает в сетях с напряжением до 660 В при частоте тока 50 Гц. Выполнение кабеля — 2, 3, 4, 5 жил, сечение — от 1,5 до 70 мм2.

Какого сечения должен быть провод для розеток в жилых помещениях? Для бытовой проводки при подключении розеток правильно применять двух- и трехжильный медный проводник сечением 2,5 – 6 мм2, токоведущие части которого изолированы друг от друга и защищены наружной оболочкой из негорючего поливинилхлорида.

Расчет проводника по мощности

Все энергозависимые приборы, применяемые в быту, отличаются показателем потребляемой мощности. Главное правило организации проводки — просчитать суммарную мощность техники и освещения, дабы избрать подходящий вводный кабель.

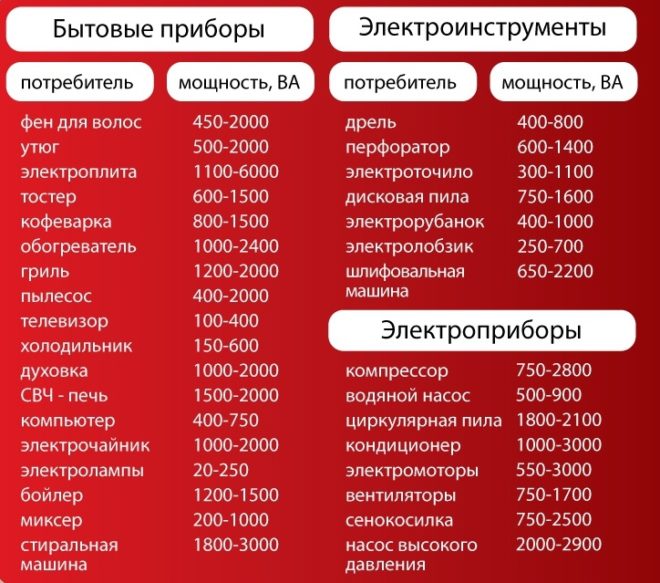

В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно найти нагрузку на проводку в каждой комнате.

Необходимо учитывать, что при необходимости в сеть могут быть подключены строй электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

Суммарную мощность устройств множат на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность устройств для каждого помещения.

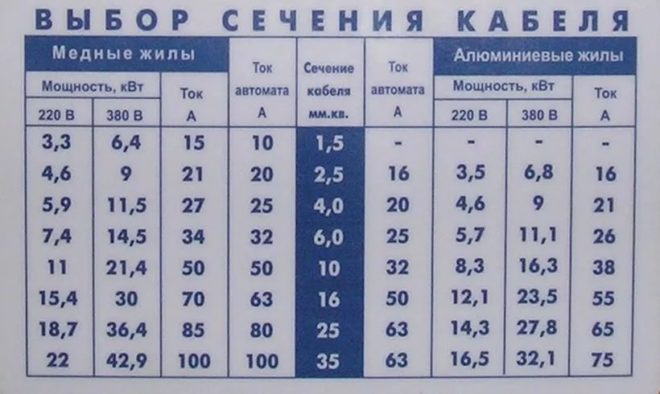

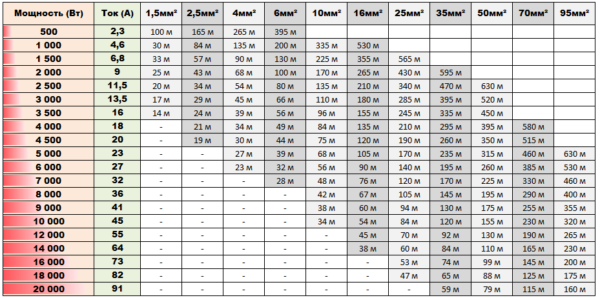

При выборе сечения кабеля исходят из технических черт — поперечник, напряжение, ток, мощность. Свойства медного силового кабеля при монтаже сокрытой и открытой проводки для розеток следующие:

Непременно необходимо направить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети. Так, например, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из 3-х жил того же сечения работает при нагрузке до 27 А, а силовой провод NYM с 3-мя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А.

Советы по монтажу

При установке розеток применяют два варианта прокладки токоведущих жил — сокрытая и открытая проводка к распределительной коробке. Установка укрытых проводников производят в штробах на негорючих основаниях — стенки из кирпича, цемента.

Направьте внимание! Кабель укладывают в штробу строго перпендикулярно полосы горизонта и ведут до распределительной коробки только под прямым углом.

Открытый установка делают с размещением силового провода в кабель-канале либо защитном рукаве, гофре, плинтусе, дабы исключить возгорание пожароопасных конструкций либо повреждение проводников.

После выбора сечения кабеля учитывают главные правила прокладки проводов при установке розеток:

1. При сокрытом монтаже глубина штробы составляет минимум 20 мм.
2. Горизонтальные повороты кабеля делают на высоте 2500 мм от пола.
3. Открытый установка по горючим основаниям запрещен без укладки провода в рукав.
4. Внедрение автомата для каждой комнаты — непременное условие монтажа.
5. При выборе силового кабеля для розеток руководствуются не только лишь сечением и числом жил, но и поперечником провода с обмоткой, дабы поместить его в штробу либо кабель-канал.

Самостоятельная установка розеток делается только после обесточивания комнаты.

Устройства защитного отключения электроэнергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких массивных устройств автомат срабатывает в итоге превышения показателя силы тока на определенном участке электрической цепи.

Какой провод идет на свет

Процесс подбора марки кабеля для освещения просит особенного внимания, так как конкретно оказывает влияние на безопасность и долговечность работы осветительной системы. Марка кабеля для освещения выбирается зависимо от предназначения (для внешнего либо внутреннего применения) и способа прокладки (по воздуху, под землей, в стенках и т.п.).

Кабель для уличного (внешнего) освещения

Есть 2 главных метода прокладки кабеля для уличного (внешнего) освещения: под землей и по воздуху. Подземный установка кабельной полосы просит неотклонимого присутствия в конструкции провода крепкой брони из специальной проволоки либо металлической покрытой цинком ленты, дабы предупредить механические повреждения либо затопление грунтовыми водами. Примерами подземных марок кабеля являются ВБШв и ПвБШв, в т.ч. в выполнении с дюралевыми жилами.

Если условия и нормативы для данного варианта позволяют применить защитные конструкции, такие как трубы, лотки, короба, бордюры с электротехническим желобом, то может быть внедрение небронированных силовых кабелей для освещения, например, ВВГ, ПВ, ППВ, ПУГНП, NYM и других. Прокладка по воздуху просит от марки наличия самонесущего элемента, по другому придется подвешивать кабель на особом железном тросе. Для воздушного монтажа систем освещения более нередко применяются марки АВТ, СИП-2, СИП-4.

Подробнее о прокладке уличного освещения смотрите в видео:

Кабель для освещения в квартире

Установка кабеля для освещения в квартире не просит использования защитных конструкций, как при прокладке на улице. Кабельная проводка может улечся как открытым методом, к примеру, в особых желобах, лотках либо коробах, так и устанавливаться в стенках, в потолке либо под полом. Потому выбор марки кабеля, обычно, сводится к определению нужного сечения, формы, степени гибкости провода и его цены.

Посреди более нередко применяемых марок кабеля для освещения в квартире, можно выделить ВВГ, NYM, ПВ, ППВ и ПУГНП в разных исполнениях (например, с индексами «нг», «нг-LS» либо «нг-FRLS»). Технические свойства данных изделий похожи, при всем этом ВВГ и NYM отличаются большей жесткостью, а ПВ, ППВ, ПУГНП проще изгибать под необходимым углом. Дополнительным аспектом выбора марки, в случае прокладки открытой проводки, может быть цвет кабеля. Хорошим сечением, которое подходит для подключения системы освещения в квартире, является 1.5 мм2. Установка кабельной продукции еще наименьшего либо большего сечения может вызвать перегрузку либо существенное изменение сопротивления в месте присоединения, что чревато перегревом либо даже воспламенением проводки.

Кабель для освещения в доме

Невзирая на то, что уровень употребления электроэнергии в доме значительно выше, чем в обыкновенной квартире, процесс подбора кабеля для освещения в обоих случаях фактически схож. Почти всегда для осветительной сети дома будет довольно кабеля сечением 1.5 мм2. Нужно решить, будет ли проводка открытого типа либо же планируется упрятать ее снутри стенок, в потолке либо под полом. Установка укрытого кабеля осуществляется в пластмассовых трубах либо рукавах, с «прицелом» на возможность предстоящей замены, либо же стационарно в штробах и под напольным покрытием. Рекомендуется использовать такие марки, как ВВГ, NYM, ПВ, ППВ и ПУГНП, может быть, в выполнении «нг», «нг-LS» либо «нг-FRLS»

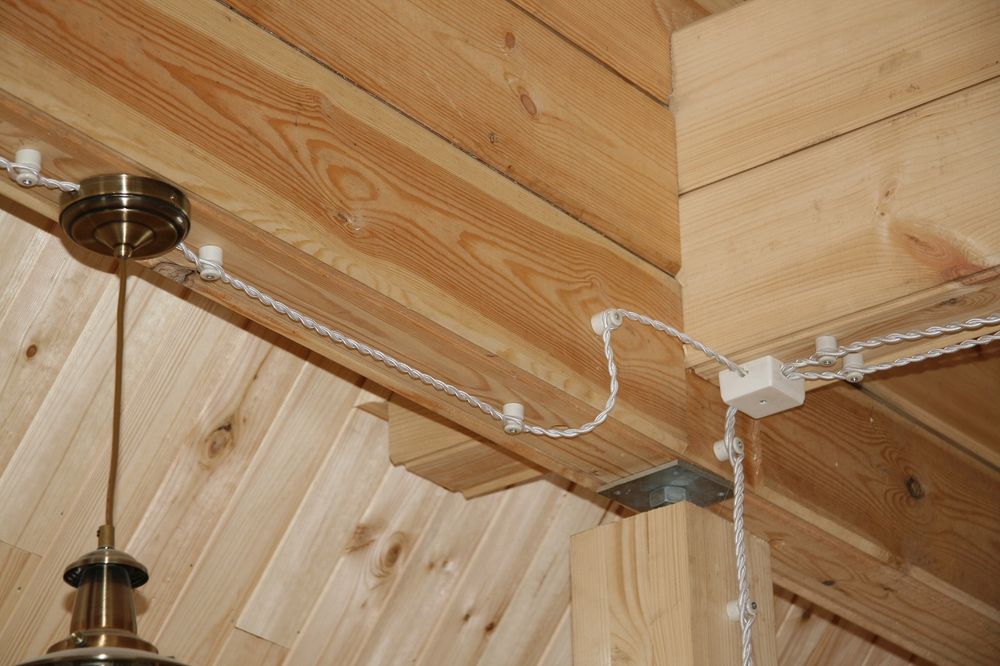

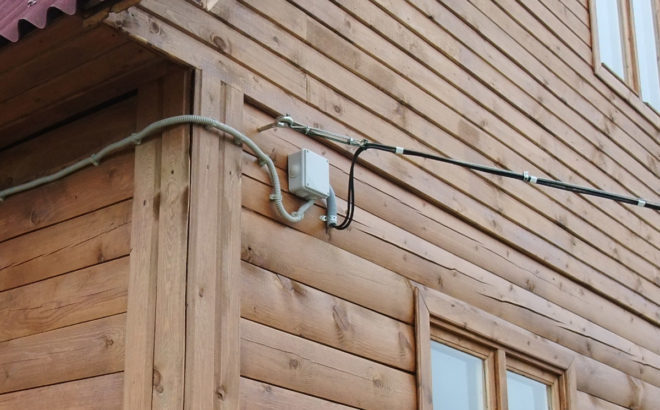

Прокладка кабеля для освещения в древесном доме, имеет свою специфику из-за завышенных требований к пожарной безопасности. В древесном доме прокладывают только марки кабеля в негорючем выполнении – ВВГнг, ВВГнг-LS, NYM. Прокладка допустима открытом и закрытым методом при соблюдении норм ПУЭ.

В качестве приятного пособия по проводке в доме советуем поглядеть видео:

Кабель для аварийного освещения

Аварийное освещение в неотклонимом порядке устанавливается в каждом из мест массового скопления людей, будь-то производственная либо общественная площадка, здание либо сооружение, к примеру, завод, стадион, поликлиника, школа либо торговый центр. Задачка этой разновидности освещения состоит в обеспечении безопасности при выключении основной осветительной сети, включая указание путей эвакуации и подсвечивание зон завышенного риска.

Требования к линиям кабелей для аварийного освещения отличаются завышенной строгостью, что обосновано необходимостью сохранения работоспособности осветительной сети в течение всего времени, которое необходимо для эвакуации людей (не меньше 15 минут). Свод правил СП 6.13130.2009 совершенно точно определяет, что кабели для схожих систем должны быть огнестойкими, выделять минимум вредных товаров при горении либо не содержать галогены, что соответствует маркировке «нг-FRLS» либо «нг-FRHF».
