Какой провод идет на розетки

И так вы отважились на ремонт и надумали поменять проводку в квартире со старенькой дюралевой на более надёжную медную. Перед вами сходу возникнет вопрос, а какое сечение провода избрать, дабы провод выдержал всю имеющуюся в квартире электроаппаратуру? Которой в современной квартире достаточно много и потребляет она огромное количество электроэнергии. Для начала, для вас нужно обусловится с количеством, подходящих для вас для комфортабельного подключения потребителей электроэнергии, розеток.

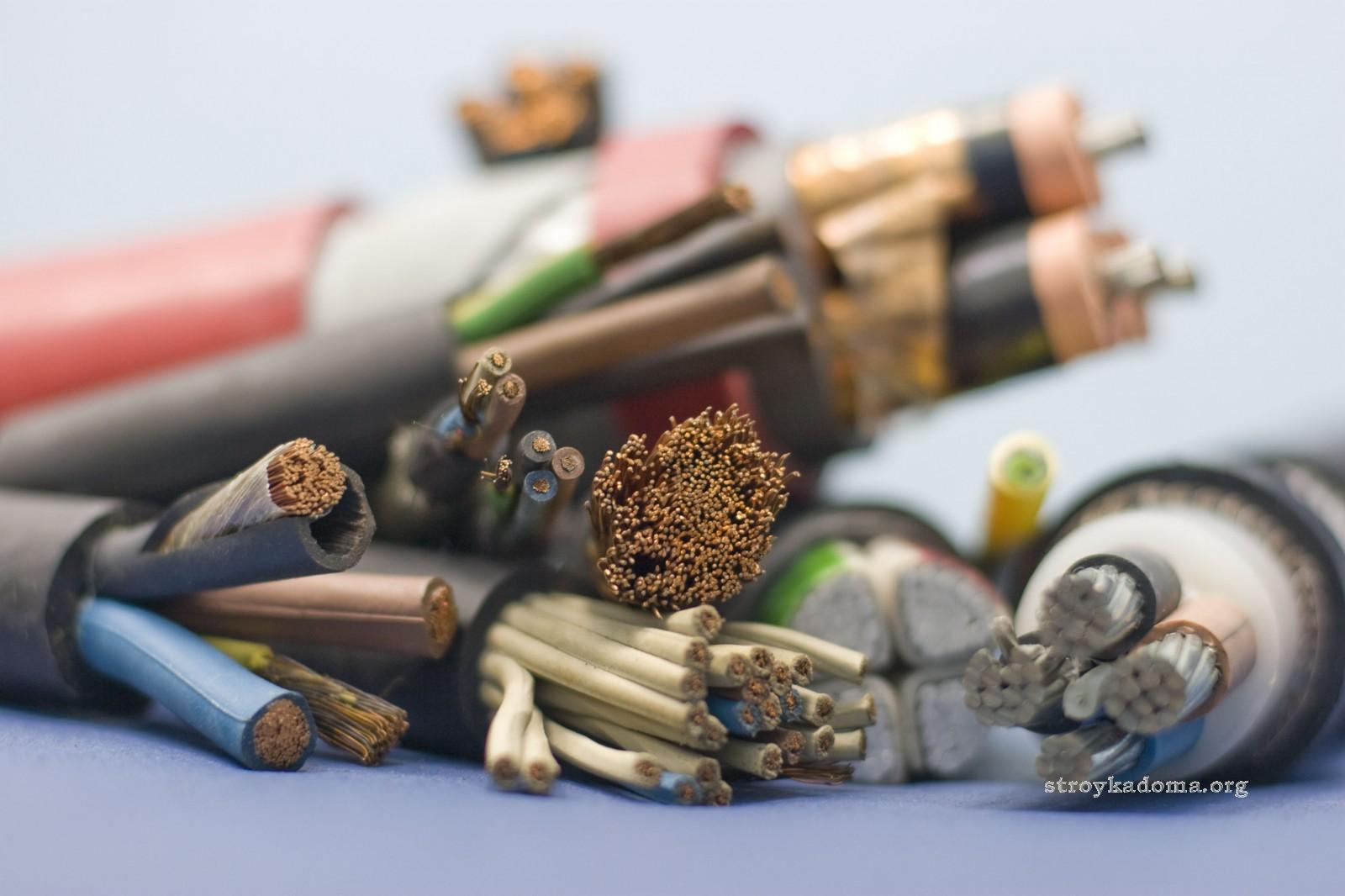

Медный кабель считается более надежным для разводки, но он дороже минимум вдвое, чем дюралевый.

И когда вы в этом вопросе разобрались и всё основательно посчитали, можно браться за провода и их сечение, к которым будете их подключать. Идеальнее всего подойдёт для таких целей медный провод, с цельным либо (на самый последний случай) многожильным сердечником с неплохой виниловой изоляцией, типа ВВГ. Благо на рынке предостаточный выбор таковой продукции и времени на его поиск вы много не потратите. В главном, для подключения внутренних розеток подходит провод с поперечником сечения 2,5 квадратных мм, если будете применять розетки с заземлением, то провод стоит приобрести трёх жильный того же сечения. Для проводки комнатного освещения подойдёт провод наименьшего поперечника — 1.5 квадратных мм полностью довольно.

Какое сечение и куда прокладывать

• Провод для комнатного освещения, от разделительной коробки, прокладывать необходимо раздельно от провода, к которому будут подключаться розетки, так как розетки будут потреблять больше электроэнергии и, соответственно, будут греться. К ним подключаются приборы большей мощности.
• Для стационарных электроприборов большой мощности провод необходимо прокладывать отдельный и большего сечения. К таким устройствам относятся электрическая плита, стиральная машина, электрическая духовка. Провод для них необходимо избрать сечением от 4 до 5 квадратных мм. Также перед покупкой подходящей проводки высчитайте подходящий метраж, дабы проводов хватило, и ненужно было потом их стыковать.

Бывалые электрики рекомендуют сходу брать на 10% больше кабеля, чем по расчетам. Сэкономите нервишки и время.

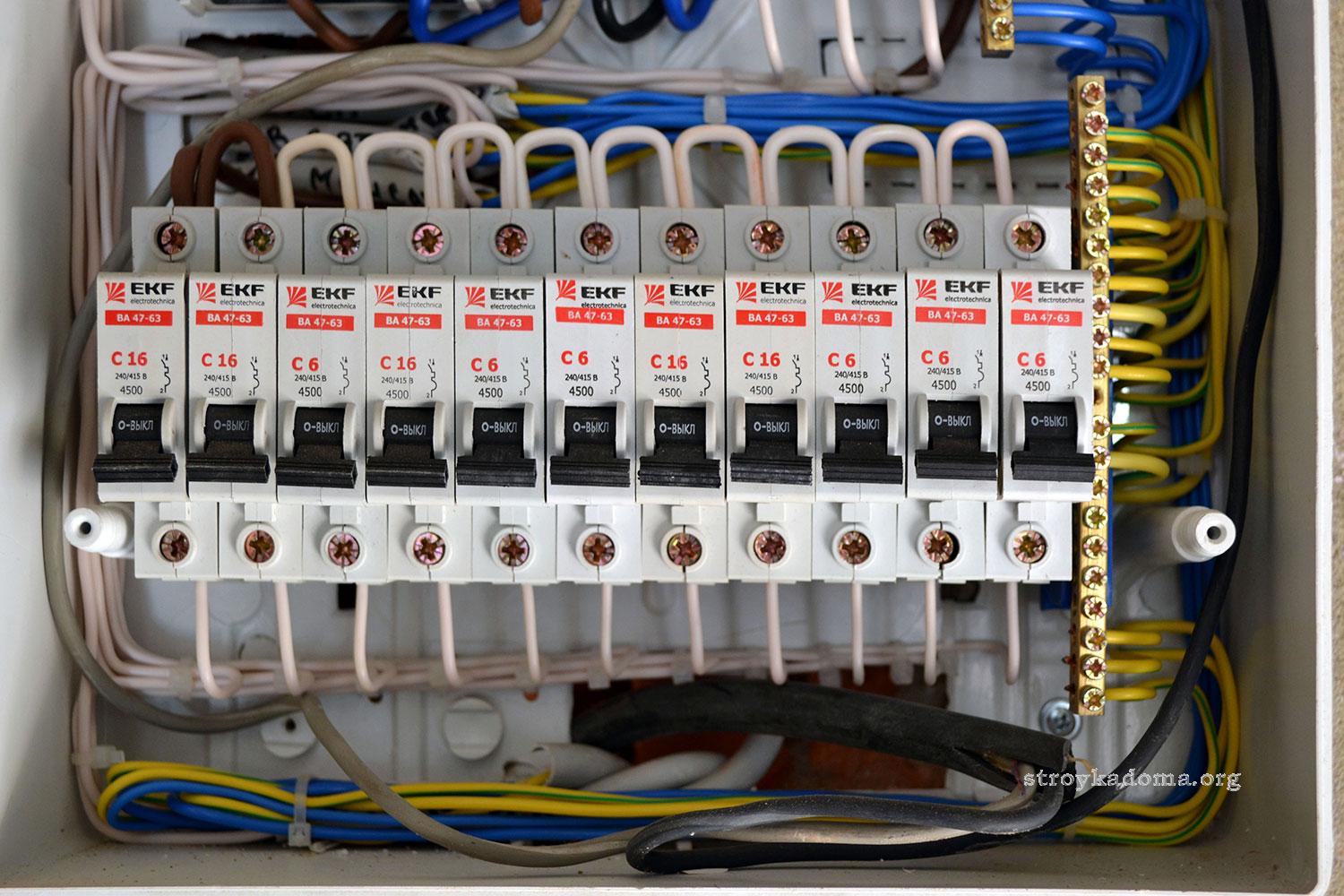

Сейчас можно перебегать к распределительным коробкам и отсечным автоматам. Распределительных коробок необходимо столько сколько у вас в квартире помещений, для каждого по одной. Правильным будет, если вы от отсечного автомата проведёте провод раздельно в каждую распределительную коробку.

Мощность для распределительной коробки

Стоит посчитать, какую мощность вы будете подключать к распределительной коробке в каждой комнате, для того, дабы выяснить их общую мощность и обусловиться с сечением провода. От этих данных зависит провод какого сечения необходимо прокладывать от распределительного щитка в распределительную коробку.
Если мощность устройств не больше 3 кВт довольно провода поперечником в 2,5 мм квадратного. Для кухни, где в главном сосредоточены массивные приборы, от щитка до розетки необходимо проложить провод сечением в 6 мм квадратных.

На рисунке представлен верный вариант монтажа проводки в распределительной коробке.

Сейчас стоит подвести итоги. Если вы не убеждены, что можете без помощи других управится с этим принципиальным делом, то стоит обратиться к спецам, которые произведут нужные работы на проф уровне, и вы не будете иметь заморочек в процессе использования проводки.

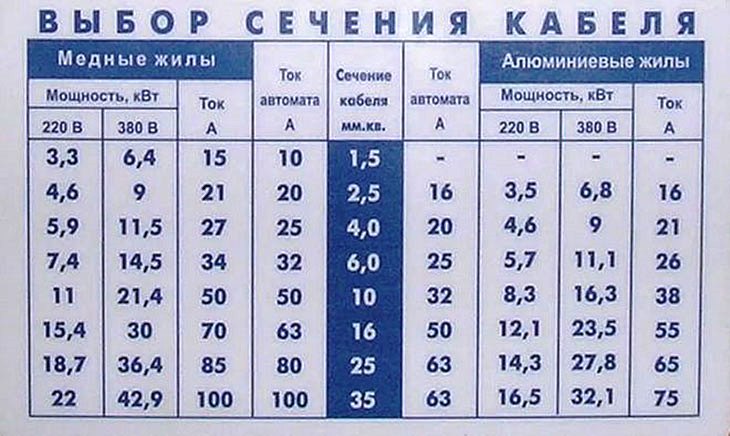

Таблица мощности, тока и сечения проводов и кабелей

Медные жилы, проводов и кабелей

Дюралевые жилы, проводов и кабелей

Также советуем поглядеть видео о том как не допускать ошибки при выборе сечения кабеля для розеток:

Какой провод лучше применять для проводки в квартире и в личном древесном доме?

На прилавках магазинов представлен большой ассортимент электротехнической продукции. Не является исключением и силовой кабель для проводки. Неподготовленному юзеру тяжело осознать, какой кабель применять для проводки в квартире.

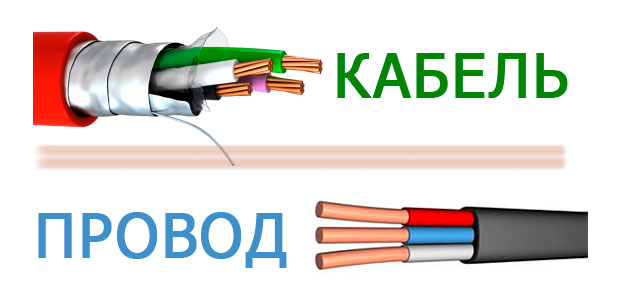

Отличия кабелей от проводов

Многие люди считают вышеназванные понятия синонимами. Продукцию можно различить по маркировке изготовителей. В большей степени под кабелем предполагают провод, покрытый крепкой двуслойной изоляцией, один из которых покрывает токопроводящие жилы, а 2-ой закрывает весь комплекс.

Для провода свойственна более легкая изоляция, придающая ослабленную конструкцию этому элементу. Время от времени она бывает двойной, но в открытой форме характеризуется неустойчивостью в критериях брутального воздействия. Он нестоек к длительным нагрузкам и просто возгорается. При решении вопроса, какие провода лучше применять для проводки в доме, более целенаправлено выбирать кабели.

Различают по форме провода и кабели круглые либо плоские, но этот показатель определяет удобство использования. Основной же классификационной единицей выступает спецификация.

Медь либо алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обосновано:

• пониженной ценой при сравнении с медными проводами для проводки;
• облегченной устройством.

При всем этом дюралевые провода имеют больше отрицательных свойств, чем положительных:

• пониженная электропроводимость;
• окисление при контакте с воздухом, из-за чего возрастает сопротивление и миниатюризируется полезное сечение;
• срок службы не превосходит 20-25 лет;
• завышенная ломкость;
• сложность монтажа проводки.

Плюсы меди, использующейся в проводке:

• отменная проводимость даже после образования пленки на поверхности;
• срок службы — до полвека;
• завышенная механическая крепкость;
• установка осуществляется просто.

Единственный минус таковой проводки — накладность. Определяется, какой кабель нужен для проводки, в строй правилах, согласно которым проводку в разных зданиях делают из медных кабелей и проводов. Тут приводятся ссылки на ПУЭ.

Читайте также: Как выполнить установка СИП кабеля от столба к дому

При недочете средств может быть выполнение комбинированной проводки. Провод для розеток непременно с медными жилами, а кабель для освещения — с медными либо дюралевыми. При использовании разнометаллических частей придется получать соединительные колодки либо особые зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это наращивает удельное сопротивление контакта, нагрев и содействует обгоранию.

Более подвержены перегреву электросети в легковоспламеняющихся строениях с дюралевыми жилами, потому необходимо применять медную проводку в древесном доме.

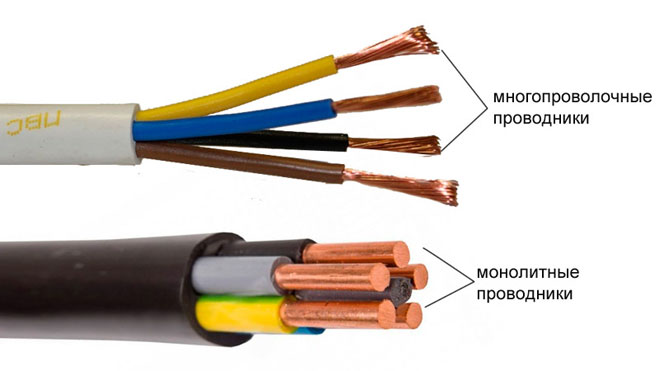

Однопроволочный либо многопроволочный кабель

Используются как однопроволочные либо цельные, так и многопроволочные проводники. Определяется, какой кабель нужен для проводки, применяемым оборудованием: стационарным либо переносным.

Однопроволочный кабель имеет завышенную твердость, используется при стационарной проводке. В многопроволочном находятся нескольких тонких проводников, формирующих сечение жилы. При их подключении к клеммникам нужно производить их опрессовку либо оконцовывание. Подобные элементы применяются в недоступных местах и подключении переносного оборудования.

Может быть внедрение для домашней проводки и того, и другого варианта. Выбор производят исходя из удобства монтажа и эксплуатации. Для сокрытой проводки может быть внедрение одножильного провода под штукатуркой. При массовых крутых поворотах лучше применять многожильный проводник при любом варианте проводки. Сейчас для проводки в квартире используют 3-жильный однопроволочный (однопроводниковый) кабель.

Какое сечение провода необходимо для розеток в квартире

При проведении самостоятельного ремонта, строительства дома либо квартиры нередко приходится сталкиваться с вопросом замены старенькой проводки либо обустройства новейшей. Вопрос этот очень принципиальный, так как определяет не только лишь вопросы обеспечения жилища электроэнергией, но и сохранения жизни и здоровья живущих в нем людей.

Какой проводник применять для обустройства проводки в квартире

Перед созданием работ по электрообеспечению строения нужно произвести ориентировочный расчет электронагрузки на каждую комнату. Главным элементом в данном случае выступает кабель для розеток. Чем он лучше, тем выше электробезопасность строения. При его выборе учитывается как минимум тридцатипроцентное увеличение мощности электросети в дальнейшем.

В современном строительстве используются медные электропровода, так как они существенно эластичнее дюралевых и владеют наилучшей токопроводимостью. Но нужно держать в голове, что они могут с течением времени окисляться, потому скрутки медных жил лучше пропаивать, отлично герметизировать и располагать в коммутационных коробках.

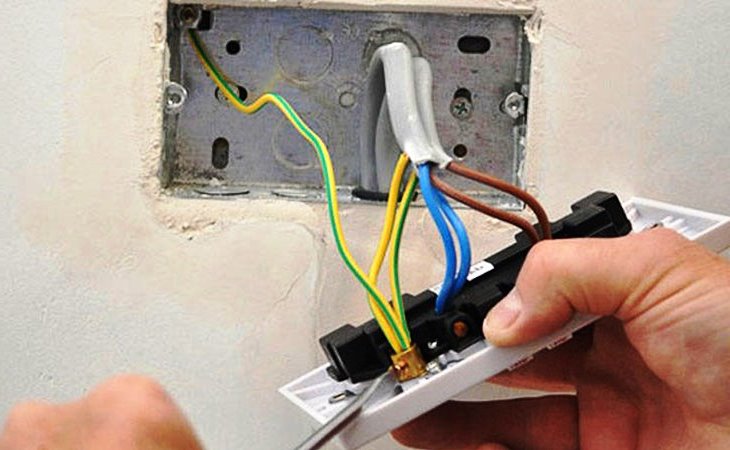

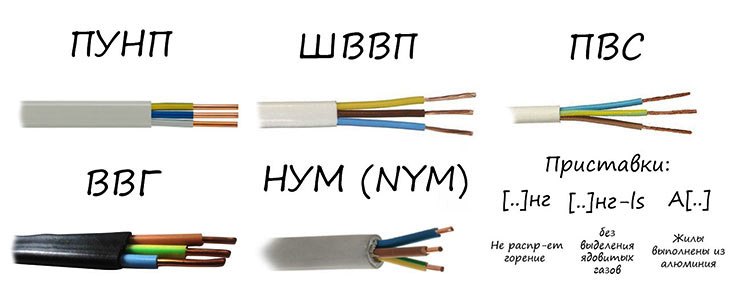

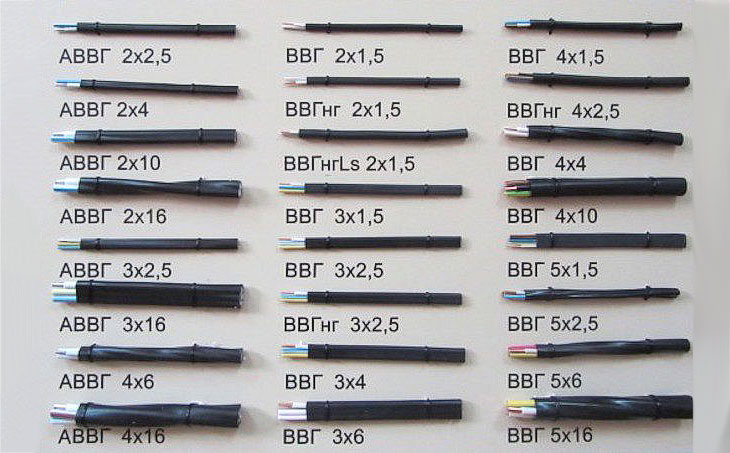

Обычно, для оборудования обыденных электророзеток применяют двужильный, а для розеток, имеющих корпус, — трехжильный электрокабель. Для их подключения применяются провода типа ПВС, ВВГ (нг), ВВГ либо NYM. При применения электропроводников нужно ориентироваться на устройство являющийся потребителем наибольшего количества электроэнергии в квартире.

Если на электророзетку дается нагрузка по электромощности до 3-х киловатт, то для нее довольно проводника профиля 2,5 мм2. В комнате с низким потреблением электроэнергии допускается прокладка электролинии с профилем 1,5 мм2. Это очень критично, так как при подключении в такую сеть устройства с высочайшим потреблением электроэнергии вероятен перегрев электроцепи.

Выбор сечения кабеля для розеток

Все комнаты в доме должны обеспечиваться отдельной распредкоробкой и АЗС. Воспрещается соединять воединыжды в одну цепь несколько электророзеток и электропроводов осветительных устройств.

• посудомоечной и стиральной машин — 3х2,5;
• варочной панели — более 3х4;
• духового шкафа — 3х2,5.

Для проводки для других устройств 1 мм профиля электрокабеля должен выдерживать 8 ампер. Другими словами в целом для применения на кухне хорошим является провод с сечением 4-6 мм².

Для всех помещений расчет электропроводов делается по формуле:

I= P/U ном, где: I – сила тока; P – мощность электрического оборудования помещения и U — напряжение электроцепи.

При оборудовании проводки просчитывается Pсум. (суммарная мощность) потребителей подключаемых к распределительной коробке каждого помещения. Если Pсум устройств не превосходит 3-х киловатт, то довольно применять провод профилем в 2,5 мм².

В быту, обычно, для подключения электророзеток применяются двух- либо трехжильные медные электропровода с профилем от 2,5 до 6 мм².

Каждый устройство имеет свою потребляемую мощность. Основное условие обустройства любого объекта это расчет Pсум потребителей, что поможет избрать входной электрокабель. Нужно держать в голове, что не считая внутреннего употребления возможны подключения электроинструментов и для проведения различного рода внешних работ, когда будет необходимость подключить насосы, генераторы, сварочные агрегаты и т.д.

Дабы выяснить, какой проводник применять для подачи электроэнергии в дом, Pсум электроприборов множится на коэффициент равный 0,75. Таким же образом делается оценка способностей электроцепей для каждого помещения жилища.

Расчет нужного сечения кабеля для розеток определяют исходя из технических черт провода: поперечника, напряжения, силы тока, и Pпотр.

I = (P × Kи ) / (U × cos(φ)) — расчет для однофазовой цепи; где, cos(φ) = 1; U – напряжение цепи в границах 210 -240 вольт; I — сила тока; Pсум — электромощность всех электроприборов; Kи = 0,75.

I = P / (√3 × U × cos(φ)) расчет для трехфазной электросети; где, Cos φ — угол между фазами; Pсум. всех электроприборов; U = 220 вольт.

По окончании этой работы приступают к прокладке проводки. При всем этом коммутация электрических кабелей через распределительные коробки остается нужным условием обеспечения электробезопасности.

Для обустройства электробезопасности построек применяют автоматические автоматы защиты сети. Они инсталлируются для каждой комнаты в отдельности и должны соответствовать расчетной нагрузке потребляемой электроэнергии.

Выбор однопроволочного либо многопроволочного кабеля

Какой кабель избрать, однопроволочный либо многопроволочный, выбор находится в зависимости от его предназначения и критерий использования.

• одножильного:
  1. применяется как проводник для разводки в электрощитах;
  2. применяется как кабель для розеток и выключателей;
  3. скрутка одножильных проводов еще легче обжимается;
  4. имеет огромные сроки хранения и эксплуатации;
  5. обладает высочайшей механической сопротивляемостью.
• многожильного:
  1. не плохая упругость;
  2. просто укладывается в распределительные коробки и стаканы для электророзеток;
  3. меньше греются.

Оборудование проводки в зданиях лучше делать однопроволочными электрокабелями. Многожильные электропровода идеальнее всего применять в качестве удлинителей, переносных электрических катушек, электролиний переносных агрегатов питания, обустройства проводки автомобилей и т. д.
