Удлинитель для сварки — какой он должен быть, расчет сечения кабеля

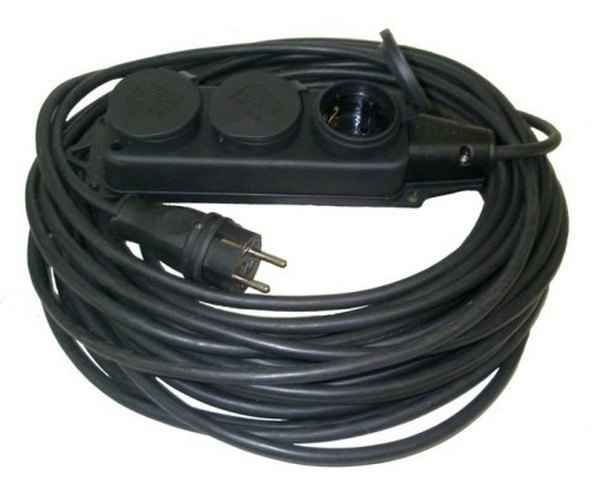

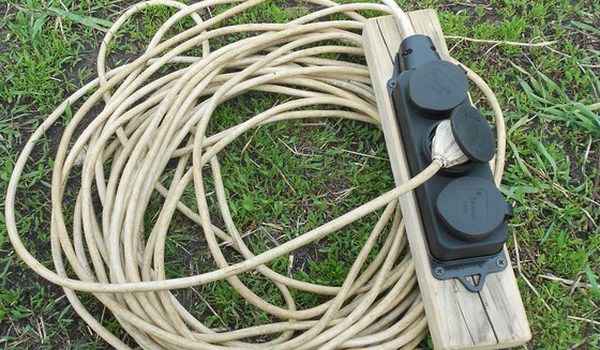

Очень нередко сварщикам приходится применять удлинитель для сварки, который должен отвечать определенным требованиям. Если применять неподходящий удлинитель по сечению кабеля либо очень большой длины, то, вероятны трудности не только лишь со сваркой, но и с безопасностью.
Наверное кто-то из вас мог видеть, как мгновенно пылает удлинитель из-за перегрузки. Поначалу кабель начинает нагреваться, а позже он вспыхивает, как будто бикфордов шнур, потушить который уже не представляет вероятным.
Не стоит, наверняка, гласить какими неуввязками всё это угрожает, начиная от замыкания проводки и заканчивая порчей дорогостоящего сварного оборудования. Конкретно по этой причине необходимо знать, какой удлинитель для сварки можно применять и из чего его выполнить своими руками.
Удлинитель для сварки — какой он должен быть, сечение, кабель
Самая основная черта кабеля для удлинителя это не тип изоляции, хотя данный аспект также важен, а сечение жил проводников. Конкретно от сечения зависит, как отлично кабель будет сопротивляться нагреву, также, как сильным будет падение напряжения при большой длине удлинителя, выше 20 метров.
Обычно для сварки применяются удлинители длиной от 20 до 40 метров. Обусловиться с подходящей длиной кабеля нетрудно, куда более тяжело разобраться с тем, какое же конкретно сечение обязан иметь кабель, с учетом мощности сварочного аппарата.
Пример расчета сечения кабеля для сварочного удлинителя
До того как обусловиться с необходимым сечением кабеля, дабы выполнить удлинитель для сварки, необходимо пристально прочесть аннотацию к сварочному аппарату. В ней принципиально отыскать пункт, который будет гласить о номинальной мощности аппарата и силе тока, которую он способен выдавать.
Бытовые инверторы имеют мощность от 4 до 6 кВт. Их номинальный ток работы составляет 16 Ампер. Принципиально не путать это значение со значениями сварочного тока, которые могут быть от 20 и до 200 Ампер. Также необходимо знать, что сварочные аппараты мощностью выше 6 кВт попадают под категорию полупрофессионального оборудования.

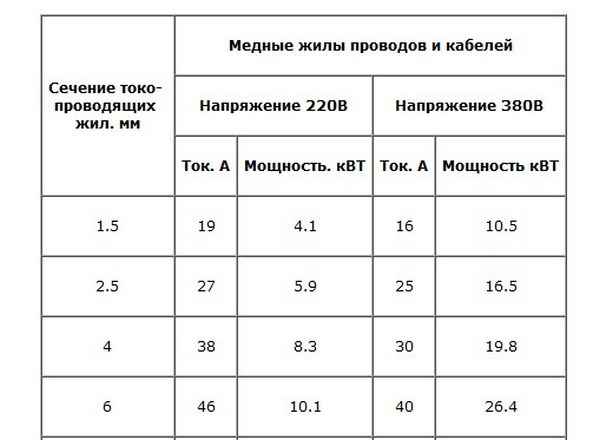

Итак, узнав мощность сварочного аппарата можно высчитать сечение кабеля для удлинителя. Для бытового инвертора до 5,5 кВт мощностью, сечение кабеля для удлинителя должно быть более 2,5 мм². Нельзя в качестве такового применять провод 1,5 мм².
Если мощность сварочного аппарата выше 6 кВт, то и сечение удлинителя для сварки должно быть увеличено. Нормально тут будет применять кабель на 4 либо 6 мм². Непременно это должен быть кабель, сделанный из меди, так как алюминий плохо подходит для этих целей.
Ну и, конечно, не следует забывать о надежной и высококачественной изоляции кабеля для производства удлинителя. Кабель должен быть непременно в двойной изоляции, наружный слой которой сделан из резины.
Всегда необходимо держать в голове о том, что удлинитель для сварки должен владеть завышенной надежностью и долговечностью.
Кабель для сварочного аппарата — сечения и правила применения
Какие бывают сварочные кабели и как их верно применять
Существует некоторое количество видов сварочных кабелей, но их соединяет воединыжды одна функция — подача тока к электроду. Отличия в свойствах все таки есть, к примеру, площадь поперечного сечения, общая длина. Речь об этом и многом другом пойдет дальше.

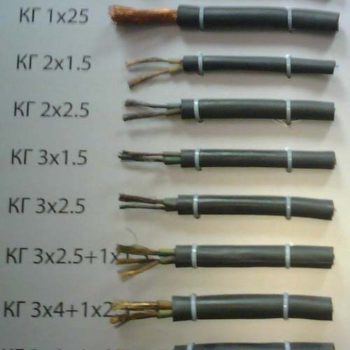

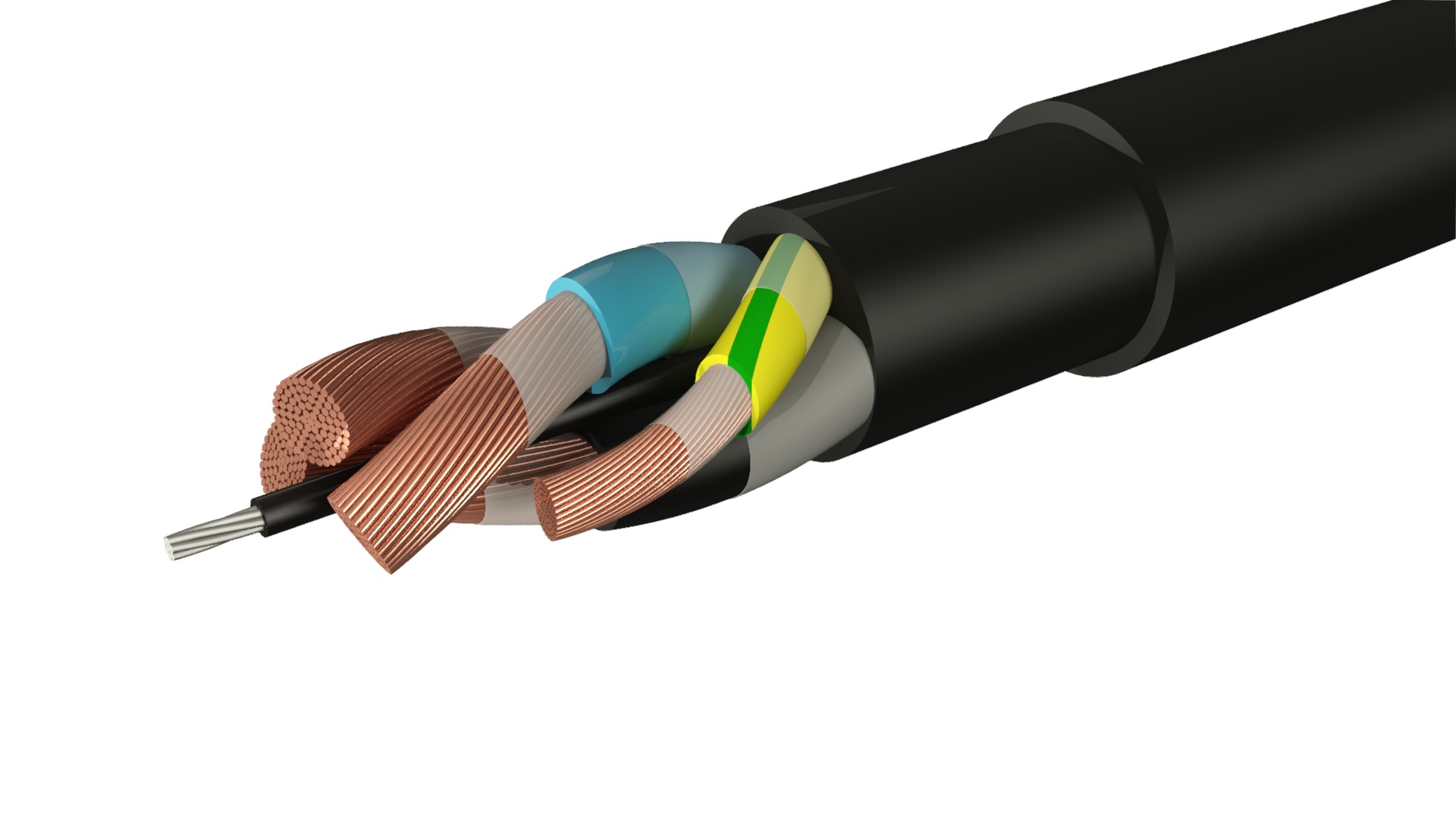

Кабель КГ-ХЛ
Кабель КГ-ХЛ предназначен для подключения к распределительной сети разных подвижных машин, устройств и агрегатов, для функционирования которых нужна электроэнергия. На нем нередко реализуются разные электрические удлинители и осуществляется внутренняя разводка электрических силовых щитов и оборудования.
Главные виды кабелей

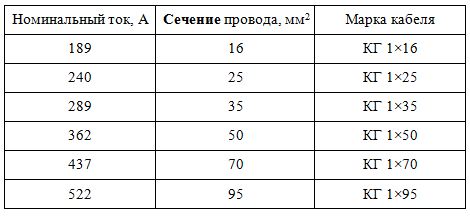

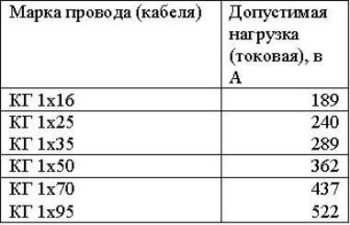

Подбирать кабель нужно, беря во внимание характеристики сварочного аппарата. Самое главное в нем — это сила тока: при 189А лучше дать предпочтение проводу марки КГ 1х16. Кроме этого необходимо осознавать предназначение оборудования. Часто некоторые варианты имеют высшую цена, потому следует сходу решить, какой кабель более подходит для того либо другого аппарата.
Одножильный
Состоит из эластичной и гибкой медной проволоки, которая является хорошим проводником электрического тока. Почти всегда выбирают медные кабели для малеханьких инверторных аппаратов. Обычно, они переносные и владеют маленький мощностью.
Двухжильный
Кабель состоит из медной проволоки, имеет катод и анод. Время от времени можно повстречать провод из спала меди с другими металлами, которые отличаются неплохой проводимостью электрического тока. Подходят для импульсной сварки.
Трехжильный
Более проф кабель, нужный для автоматического оборудования на производстве. Оно применяется на разных заводах, где большой объем работы либо нужна безупречный сварочный шов.
Избрать провода для сварочного аппарата не так тяжело, ведь они промаркированы. При помощи следующих подсказок получится стремительно подобрать подходящий:
- • КС — провод подходит для всех сварочных работ;
- • П — кабель покрыт полимерным слоем для защиты токопроводящей жилы (часто вблизи с буковкой есть цифровое обозначение, показывающее количество жил);
- • ВЧ — изделие подходит для частотного напряжения.

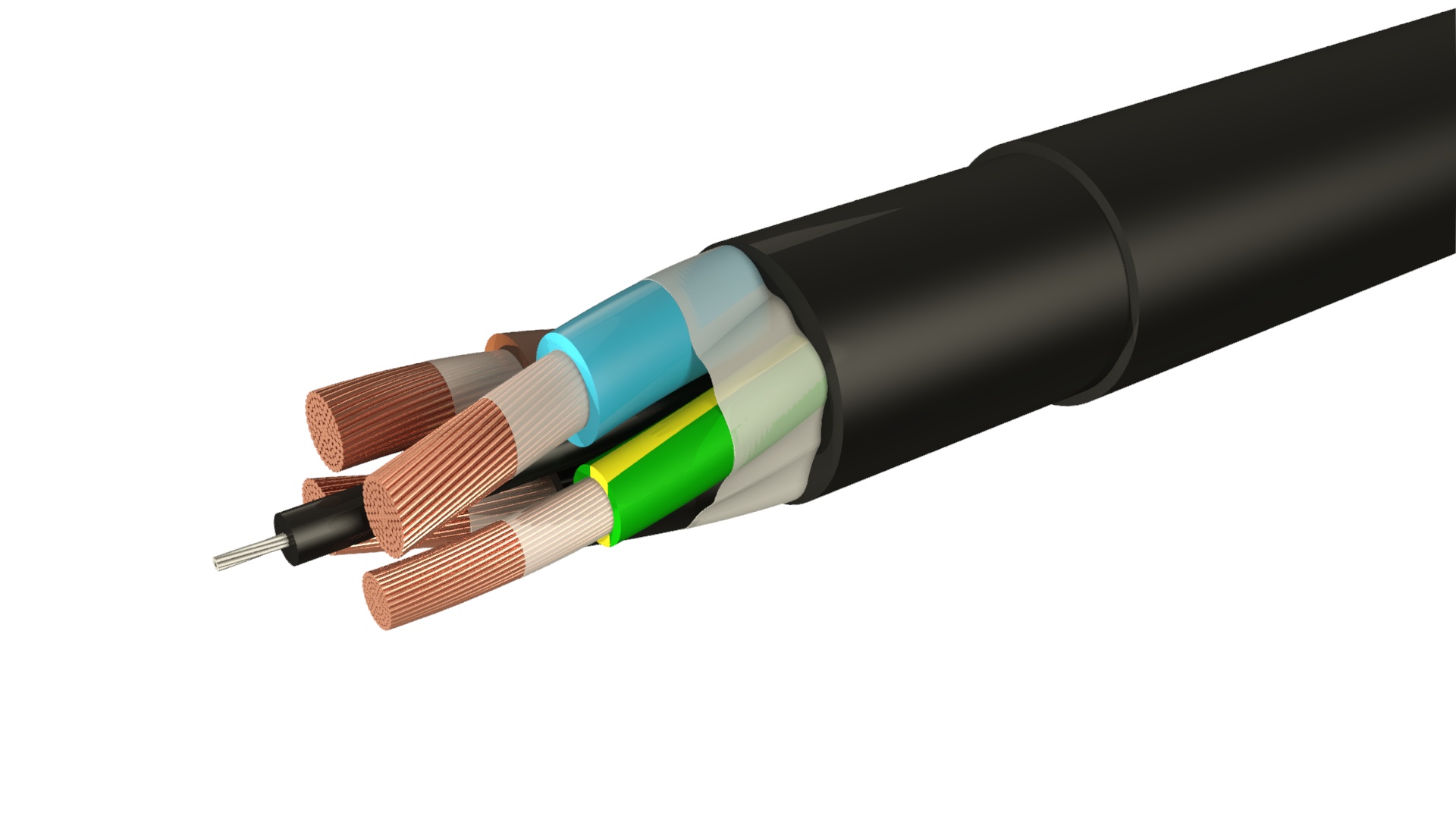

Кабель КПГУ
Кабель КПГУ применяется для подключения к типовым фабричным сетям электроснабжения подвижных машин, устройств, устройств различного предназначения. Отличается усовершенствованными изгибными чертами. Рассчитан на эксплуатацию в областях с умеренным климатом, может применяться на суше и водоёмах.
Плюс ко всему, любой из кабелей обладает другими чертами. Одна из них — устойчивость к брутальным наружным факторам и возможность переносить температуры -50°С до +50°С. Различают тропические (КГ-Т) и холодоустойчивые (КГ-ХЛ). 1-ый вариант предназначен для работ в критериях горячего климата с завышенной влажностью, а 2-ой — для холодной местности с морозами до — 60°С.
Фактически все инверторы продаются уже с проводом в комплекте, но не помешает приобрести раздельно запасной. Выбирать следует такое же изделие, беря во внимание маркировку и советы в аннотации.

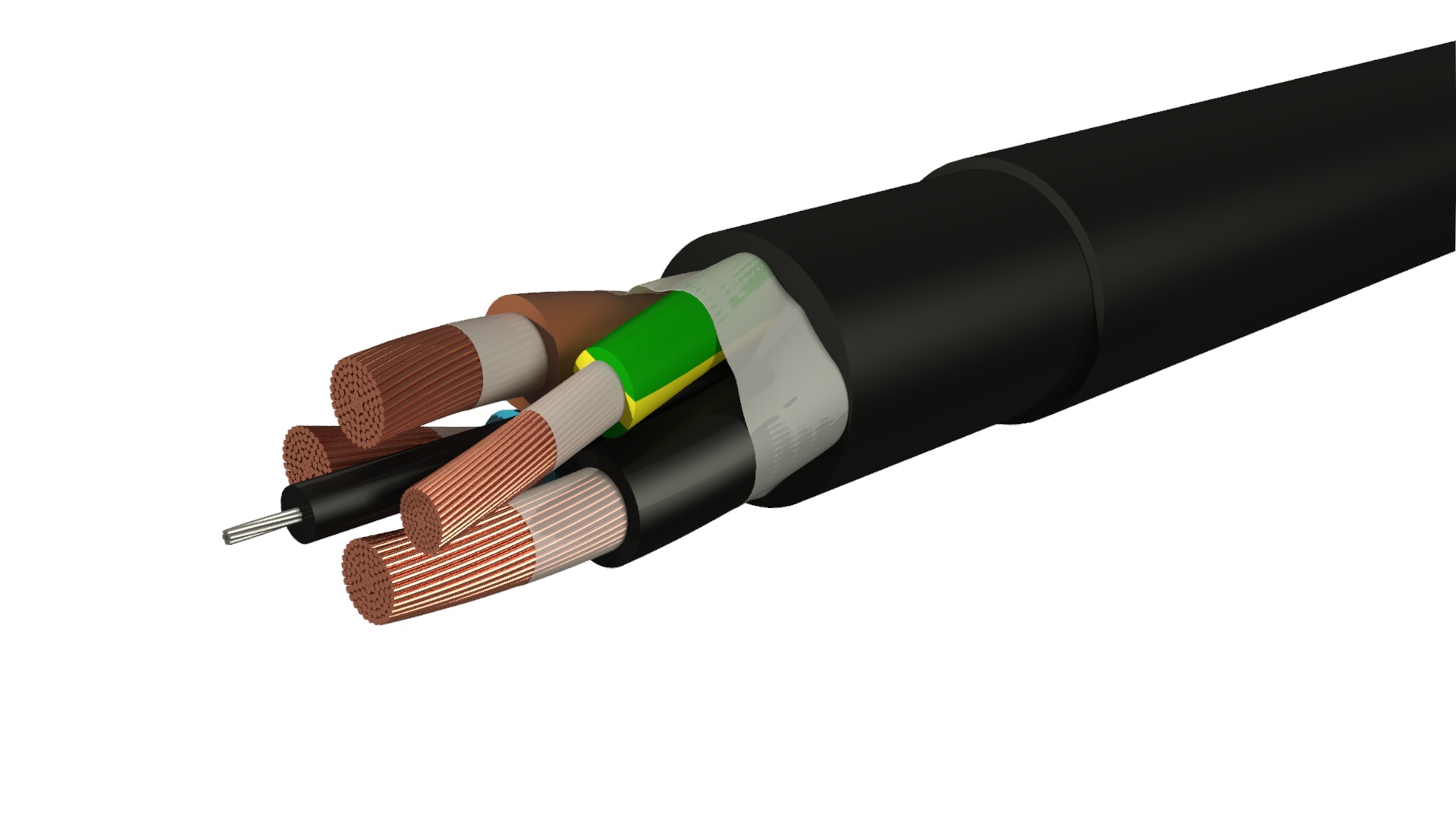

Кабель КПГТ
Кабель КПГТ применяется для соединения компонент, оборудования и подвижных систем, подключения электрических сетей внутренней и наружной прокладки. Работа в разных средах, включая сушу, реки, озера, также работа в умеренном климате гарантируют достоинства использования на всей местности страны.
Общие требования безопасности
Работа с высочайшим напряжением выдвигает определенные правила к безопасности. Кабели для сварки непременно должны отвечать серьезным требованиям и нормам. Главные из них:
- • площадь сечения жилы должна быть таковой, дабы выдержать электрическую нагрузку;
- • нужна оплетка полимерными материалами, дабы исключить повреждения резинового гибкого кабеля факторами окружающей среды.
Не считая того, оплетка должна быть довольно мягенькой, но упругой. Кроме холода, жары, влажности изделия подвергаются неоднократному скручиванию.
Сечение кабеля
От сечения провода зависит наибольшая сила тока и проводимость. Некорректно выбранное изделие может привести к замыканию и отключению сварочного аппарата, поломке. К малым калибрам относят площадь в 7 мм², они подходят для малогабаритных инверторов и напряжения в сети до 220В. Для промышленного оборудования будет целесообразнее избрать кабель с площадью сечения 47-49 мм².
Правильное внедрение кабеля
Техника безопасности выдвигает требования не только лишь к чертам проводов, но и использованию. Подключать и воспользоваться изделием нужно в следующей последовательности:
- • подключать провод к сварочному аппарату нужно только через особые разъемы и наконечники;
- • для соединения кабелей вместе применяют опрессовки, также изолируют соединения между собой;
- • при подключении силового кабеля через держатели следует держать в голове о полярности, поменять которую запрещено;
- • нельзя сильно тянуть провода либо применять для другой цели.
Самое главное правило — это всегда выбирать кабель, который стопроцентно соответствует всем нужным нормам. Он должен быть исправен и без видимых повреждений.
Можно ли удлинять кабель?
Четкого ответа на волнующий многих вопрос от производителей нет. Мастера молвят, что удлинять провода нельзя, по другому снизится напряжение и ухудшится качество работы. Но делать это все-же допустимо, если нужна. Напряжение вправду может стать меньше, что всегда отражается на итоге сварки. В любом случае лучше сходу приобрести шнур подходящей длины, дабы избежать заморочек.
Кабель КОГ2
Кабель КОГ2 применяется для соединения компонент, оборудования и подвижных систем, подключения электрических сетей внутренней и наружной прокладки. Работа в разных средах, включая сушу, реки, озера, также работа в умеренном климате гарантируют достоинства использования на всей местности страны.
Выбор сварочного кабеля
Непременно, главное требование к изделию — это бесперебойная работа. Воздействовать на это может не только лишь качество провода, но и сетевое напряжение, также сам сварочный аппарат. Направить внимание необходимо на длину, материал и слои оплетки, также площадь сечения кабеля. Большой популярностью пользуются провода, обозначенные знаками КГ (эластичная оплетка) либо КОГ (очень эластичная оплетка). Длина составляет обычно 2-3 метра, так как более длинноватые изделия ведут к нагреванию кабеля за счет роста площади сечения.
Сварочные провода имеют высшую цена, но при всем этом отвечают нужным чертам. Сберегать на них не нужно, по другому не избежать замыкания либо отвратительного свойства работы.
Всё, что для вас следует знать о сварочном кабеле
Если вы когда-нибудь выбирали аппарат для инверторной сварки, то наверное замечали, что набор очень небогатый. Часто при покупке вы получаете сам аппарат, аннотацию и кабель питания. Но этого недостаточно для настоящей работы. Кроме электродов либо газа для вас также не обойтись без экипировки, держака и, естественно, сварочных кабелей.
Но как осознать, какой кабель для сварки избрать? На что вообщем направить внимание при покупке? На эти, и некоторые другие вопросы, мы ответим в этой недлинной статье.
Общая информация
Для начала давайте разберемся, для чего вообщем необходимы кабели и зачем подключать их к сварочному аппарату.

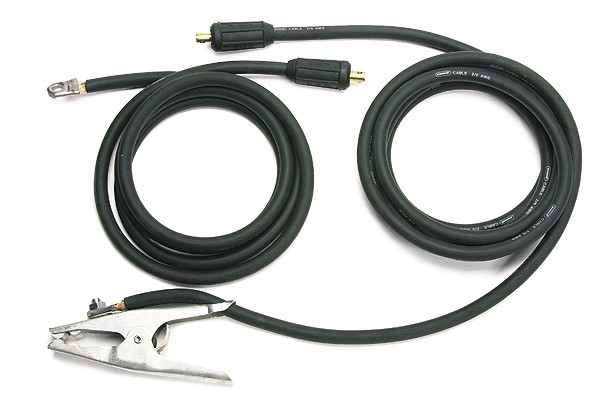

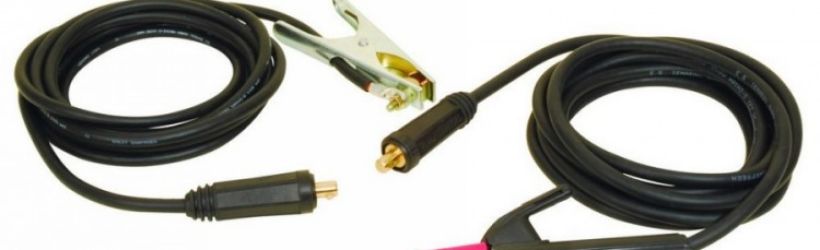

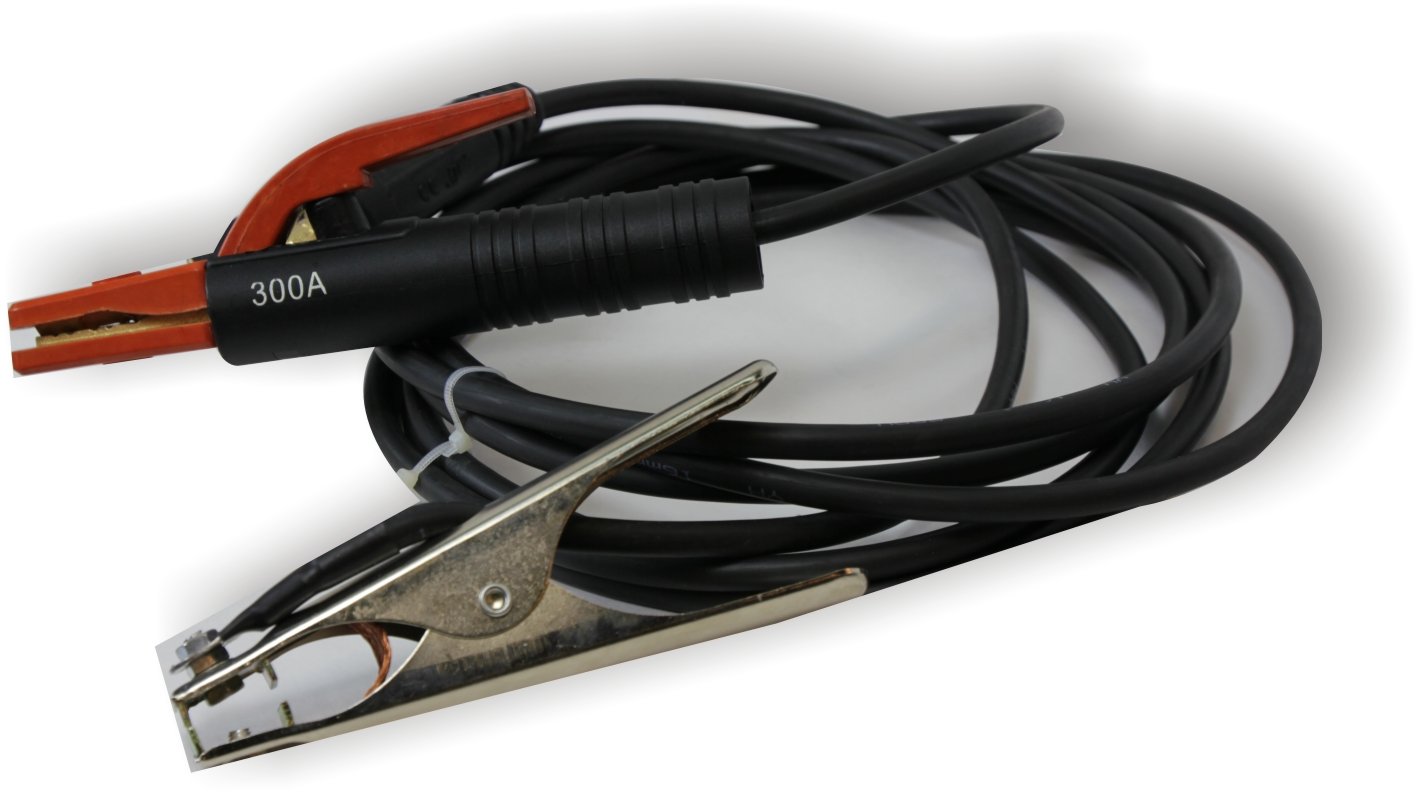

Говоря ординарными словами, сварочные провода, присоединенные к источнику тока (сварочному аппарату),призваны проводить получаемый ток к держателю и к детали. Один кабель подключается к держаку, а 2-ой подключается на массу (на деталь). Из-за такового подключения во время сварки появляется электрическая цепь, которая как раз и позволяет выполнить сварочный процесс.

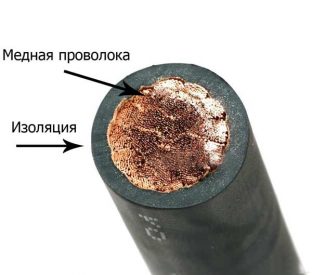

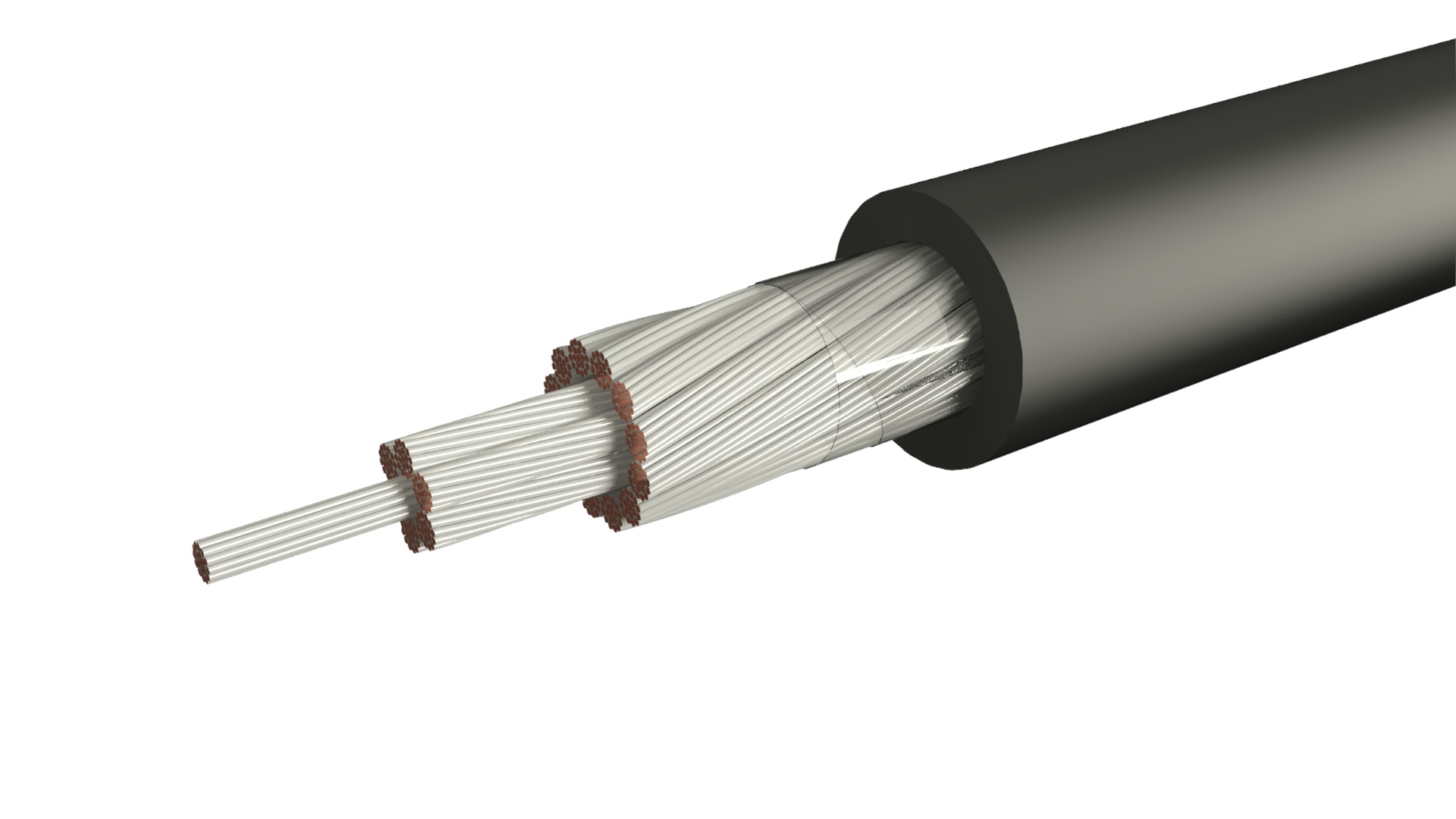

По собственному строению кабель сварочный фактически не отличается от кабеля бытового. Он состоит из проволоки и наружной изоляции. Но отличия кроются в том, какая конкретно проволока применяется при производстве кабелей и для каких критерий они предусмотрены. Естественно, сварочный кабель способен работать и в жару, и в холод. К тому же, изоляция может состоять из 2-ух и поболее слоев, дабы обеспечить наивысшую защиту. И, в целом, у кабелей для сварки должен быть завышенный запах по прочности, дабы они могли накрепко работать даже в самых экстремальных критериях.
Для каждых температурных критерий предусмотрена своя изоляция. Если вы собираетесь варить зимой на улице, то стоит получать кабели с морозоустойчивым покрытием. Если пренебречь этим, кабели просто потрескаются и придут в негодность. А для работы при очень больших температурах необходимо выбирать провода, оплетка которых не расплавится на солнце. Словом, учитывайте все температурные аспекты ваших сварочных работ.
Также не запамятовывайте о влажности. Кабель для сварочного аппарата, не созданный для работы в очень мокроватых критериях может просто заплеснеть и испортиться. Нужно выбирать кабели с дезинфицирующими качествами. Такие провода не только лишь выдерживают завышенную влажность и высочайшие температуры, но и в целом владеют огромным сроком службы.
Отдельный вопрос — это длина сварочных кабелей. Наибольшая длина сварочного кабеля может достигать 50 метров, но как это комфортно и удобно? Если вы варите стационарно, то приобретите два кабеля. Один для держателя длиной 3 метра, и 2-ой для массы длиной 2 метра. Это лучшая длина. Вы, естественно, сможете наращивать длину при необходимости, но учитывайте, что длина сварочного кабеля не должна превосходить 30-40 метров.
Если у вас в комплекте все таки есть кабели, но они очень короткие, вы сможете их соединить. Ниже видео, как произвести соединение сварочных кабелей.
Выбор кабеля

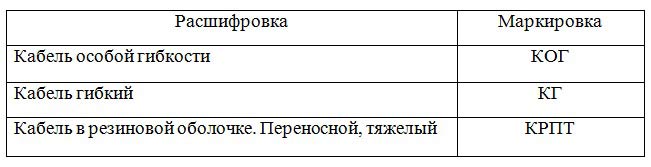

Марка сварочного кабеля — это 1-ое, на что для вас необходимо направить свое внимание при выборе. Существует две марки: КГ (кабель гибкий) и КОГ (кабель особо гибкий). 1-ая марка более пользующаяся популярностью и универсальная. 2-ая подойдет для наименее массивного оборудования.
Нельзя совершенно точно сказать, какой кабель сварочный лучше. Необходимо выбирать исходя из типа работ. Если варите инвертором с предельной мощностью 250 Ампер, то советуем избрать кабель КГ 1х50. В целом, тут всегда работает правило «Чем меньше ампер, тем меньше сечение сварочного кабеля». Для маломощных аппаратов может быть довольно и 16 мм2.
Также маркировка сварочного кабеля содержит дополнительную информацию в виде цифр. Обычно записывается в формате YхY, к примеру, 1х25. 1-ая цифра обозначает, сколько жил содержит данный кабель сварочный. А 2-ая цифра гласит о том, какое сечение у этого кабеля. Сечение измеряется в мм2.
Время от времени в марке указывается, для каких температурных критерий предназначен кабель. Кабели ХЛ в состоянии работать при температуре до -60 градусов, кабели Т работают от -10 до +50 градусов. Но какой кабель нужен для выполнения работ, если вы не понимаете спектр температур, при которых будете его применять? Отыскиваете кабели без маркировки касаемо их температурных критерий. Обычно может быть внедрение таких проводов при температуре от -40 до +60 градусов, чего довольно для большинства работ.

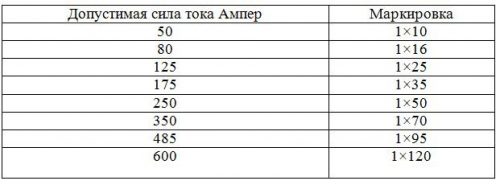

Также кабель можно подобрать исходя из того, с каким значением ампер вы собираетесь работать. Ниже представлена маленькая таблица, которая поможет для вас с выбором.
Заместо заключения
Возлагаем надежды, что эта статья поможет для вас решить вопрос, как избрать кабели для сварки. Если данная тема все так же вызывает у вас трудности сможете приобрести набор сварочных кабелей с электрододержателем и зажимом. Это сбалансированный вариант для новичков, которым тяжело разобраться в особенностях сварочных кабелей. Хотим фортуны в работе!
