Перед тем как подключить розетку в собственной квартире либо пригородном доме – будет нужно обусловиться, какой тип изделия подойдет для данных определенных критерий и какую избрать схему включения. Также принципиально разобраться в вопросе, для каких целей она применяется и куда будет устанавливаться непосредственно. Зависимо от этого выбирается вариант ее подключения к электротехническому оборудованию, установленному в сети (к защитному автомату, к счетчику либо к другой розетке, к примеру).

Разновидности розеток

Известные модели бытовых и промышленных розеток классифицируются по целому ряду признаков, главные из которых перечислены ниже:

1. тип контактных клемм;
2. метод монтажа розетки в электрической цепи;
3. количество гнезд в розеточном модуле;
4. наличие дополнительных функций.

Разглядим любой из этих признаков более тщательно.

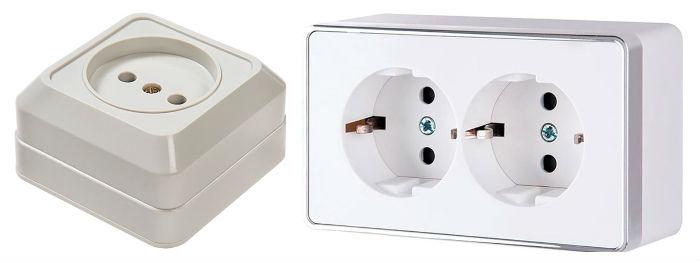

По типу разъема

По виду контактных клемм розеточные изделия имеют огромное количество эталонов, введенных ранее в разных странах мира. Посреди всего обилия выполнений в быту и на производстве в главном употребляются только три типа. Это:

1. тип «C»(европейское выполнение без заземления);
2. тип «F» либо европейский эталон с заземляющим контактом;
3. Силовые розетки для подключения электроплит и других энергоемких потребителей с заземлением.

1-ый из представленных образцов относится к европейскому эталону. Он выполнен в виде 2-ух круглых контактов, размещенных в округлом гнезде без выемок. Евро розетка без заземленного контакта применяется в большинстве государств СНГ, также на Африканском материке и на Ближнем Востоке.

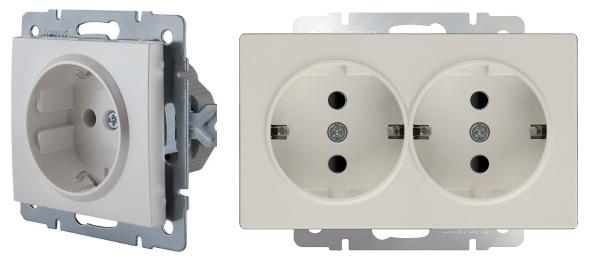

Часто встречающийся на сей день эталон – это евро изделие с заземляющими контактами, утопленными в специально созданных для этого выемках. Сначало оно выпускалось исключительно в Германии. Изделие на сто процентов совместимо с русскими моделями евро розеток.

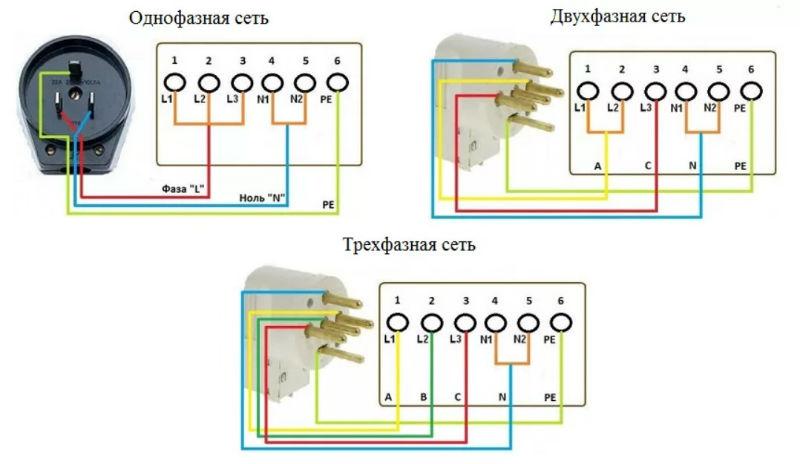

Используемый время от времени набор силовых контактов для обеспечения питанием «мощных» потребителей (электрических плит, к примеру) похож на израильский эталон. Он часто применяется на промышленных предприятиях и в быту для подключения электрических духовок, плит и варочных поверхностей.

Силовая розетка серии Blanca создана для присоединения бытовых электрических приемников с номинальным напряжением 230 В и номинальным током менее 32А к сети переменного тока. Достоинства: сопоставимость с большинством электроплит, соответствие всем эталонам электробезопасности.

По методу установки

В соответствие со вторым признаком рассматриваемые установочные изделия разделяются на следующие виды:

• Встраиваемые.
• Внешние розетки (затратные).
• Устройства переносного типа.

Встраиваемые приборы устанавливаются в особых подрозетниках, обустраиваемых в стенке и стопроцентно скрывающих их корпус (снаружи остаются только декоративные крышки). Недочетом этого метода установки считается трудозатратность предварительных работ и сложность монтажа.

Затратные (внешние) розетки инсталлируются конкретно на стенке в заблаговременно размеченных точках. Кабель для подключения прокладывается как открытым методом (в гофрированной трубе, кабель-канале, ретро проводкой), так и скрытно (располагаясь в штробах, полостях стенок и т.д.).

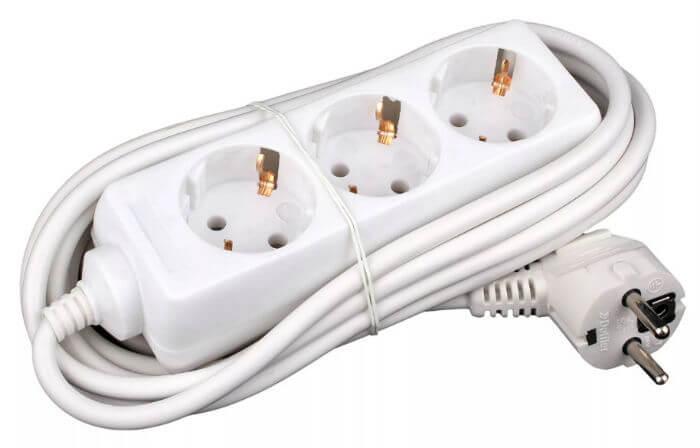

Изделия третьего типа делаются в виде стандартного удлинителя-переноски, имеющего сходу несколько гнезд для подключения потребителей (бытовых устройств и других устройств). По количеству гнезд в модуле они бывают одно и двухместными, рассчитанными на подключение соответственного количества устройств. При желании в продаже можно отыскать и изделия, имеющие 3-4 гнезда и поболее. Последние в большинстве случаев оформляются как стандартные удлинители-переходники с выключателем.

По дополнительным опциям

К дополнительным опциям, имеющимся в некоторых моделях, относят:

• Наличие предохранительного устройства, ограничивающего доступ деток.
• Защита от попадания вовнутрь воды и капель воды.
• Интегрированный таймер.
• С выключателем сети и подсветкой.
• С USB-разъемами.
• Со счетчиком употребления.

В первом случае в изделиях предусмотрены защитные планки, закрывающие отверстия под штыри (при значимом усилии со стороны взрослого человека они сдвигаются в сторону). Защищенные от воды розетки имеют особое выполнение и дополнительно оснащаются пластмассовой крышкой, исключающей возможность попадания капель воды во внутреннюю часть корпуса.

Разные виды розеток

При наличии особенной вилки применяется розетка 4-го типа (согласно приведенной ранее систематизации). Два ее верхних контакта подсоединяются к фазе и нулю, а 3-ий (нижний) – к заземляющему проводу в желто-зеленой изоляции.

Разные варианты подключения розеток (схемы и пояснения)

Подключить розетку с заземлением и без него к действующей электросети можно самыми разными методами, а конкретно:

• По схеме, предполагающей «запитать» розетку от распределительной коробки.
• Включить розетку через автомат, расположенный в вводном шкафу.
• Подсоединить ее к контактам учитывающего энергию электросчетчика.
• Подать питание на ее контакты от цоколя лампочки (люстры).

Кроме этого можно подключить розетку от розетки, уже установленной в определенном месте. Любой из этих методов коммутации нуждается в отдельных пояснениях.

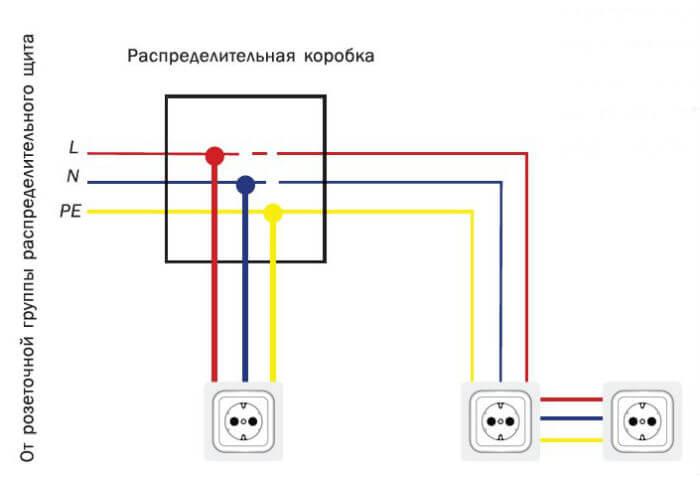

Как подключить розетку от распределительной коробки

Дабы подсоединить контакты розетки к проводам в распределительной коробке будет нужно отыскать в ней провод в красной, белоснежной либо коричневой изоляции. На этой же клеммной планке к свободному контакту подводится и закрепляется провод от розетки. Потом следует найти планку, на которой собраны проводники в изоляции синего цвета и подсоединить к ее клемме вторую розеточную жилу. Если в ней предусмотрена заземляющая клемма – от нее протягивается отдельный провод до соответственного контакта распределительной коробки, соединенный с всеполноценным заземляющим устройством.

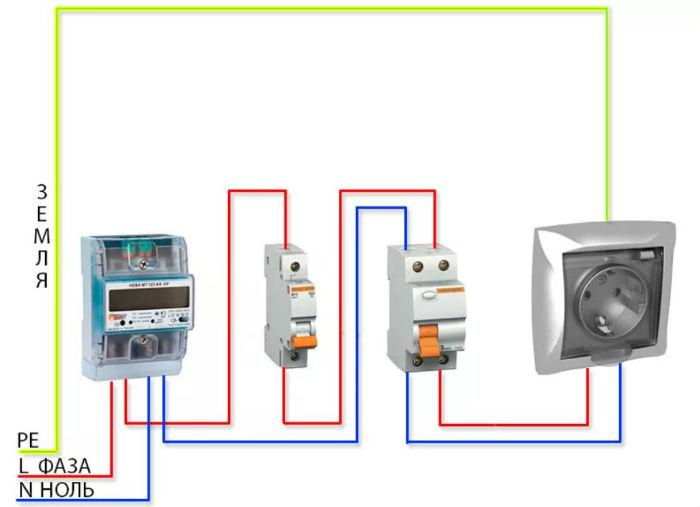

Подключаем розетку от автомата в щитке

Если подразумевается установить отдельную розетку в линию питания стиральной машины либо посудомойки, к примеру – ее можно подсоединить через соответственный автоматический выключатель, установленный в щите. Но перед тем как подключать розетки к автомату в щитке будет нужно протянуть до них отдельный кабель, жилы которого рассчитаны на потребляемый «сильной» нагрузкой ток.

Принципиально! Подключение проводов от счетчика в сторону автомата защиты делается от его выходных клемм.

Анатолий Александрович

Главный редактор, создатель статей. Образование – инженер-электрик.
Опыт работы по ремонту и монтажу электрических систем более 30-ти лет.

Нарушение требования по подключению электросчетчика (подключение к входным клеммам счетчика) может недешево обойтись обладателю дачного домика. Такое включение в законе совершенно точно трактуется как воровство электроэнергии.

Подсоединение одной розетки к другой шлейфом

В домашнем хозяйстве нередки ситуации, когда после приобретения еще одного устройства свободных розеток не хватает.

Направьте внимание: Внедрение тройника на кухне, а именно, не очень комфортно, так он не всегда накрепко держится в гнезде розетки и занимает полезное место.

Если юзер уверен, что подводящая напряжение линия выбрана с припасом по току и мощности (по сечению ее жил) – он полностью может подсоединить к уже имеющейся еще одну, включенную шлейфом дополнительную розетку. Для этого будет нужно проложить от нее отрезок кабеля подходящей длины, а потом «зачистить» его концы и соединить одноименные клеммы и того и другого изделия.

Веб розетка. Схема подключения.

Через веб розетки мы подключаем ноутбуки, компы, телеки, умные холодильники и остальные смарты к глобальной сети. В этой статье я расскажу как самому подключить вебе розетку и приведу схему подключения, не прибегая к помощи спеца.

Основное отличие интернет-розетки от обыкновенной электрической состоит в том, что у неё имеется свой, уникальный разъём, к которому подходит особый тип проводки, именуемый витой парой. Он уникален тем, что содержит 8 отдельных медных проводов, свитых между собой в 4 пары. Благодаря таковой системе подключения имеющиеся электромагнитные помехи нивелируются, что обеспечивает в конечном итоге высшую скорость передачи данных (до 1000 Мбит/сек).

Ответный разъём именуется RJ-45/8p8c. Он насаживается на кабель с помощью специального инструмента, причём провода разъёма должны размещаться в строго определённом порядке.

Систематизация интернет-розеток

IT-специалисты систематизируют интернет-розетки по отличительным чертам:

1. По количеству доступных разъёмов. Бывают одинарные, двойные, также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, к примеру, аудио-, USB-, HDMI— и другими).
2. По пропускной возможности информационного канала. Они делятся по категориям:UTP 3 – до 100 Мбит/с;UTP 5e – до 1000 Мбит/с;UTP 6 – до 10 Гбит/с.
3. По методу установки. Как и в случае с электрическими розетками, есть внутренние (механизм и контактная группа клемм углублены в стенку) и затратные (механизм устанавливается поверх стенки).

Сейчас подходим к более принципиальному вопросу. Как осуществляется подключение компьютерных розеток Легранд, lexman, и вообщем как подсоединить интернет-розетку?

Для этого давайте поначалу разберем общие принципы подключения информационных кабелей, а потом особенность их подключения к коннекторам различного вида.

Для подключения гнезд и разъёмов данного типа применяется кабель витая пара, который имеет строго нормируемое цветовое обозначение каждой жилы. Делая упор на это цветовое обозначение, и осуществляется подключение.

Фактически все современные локальные сети применяют для подключений разъем RJ-45. Хотя официальное название данного разъема – 8Р8С, что в расшифровке аббревиатуры значит: 8 позиций, 8 контактов. Итак:

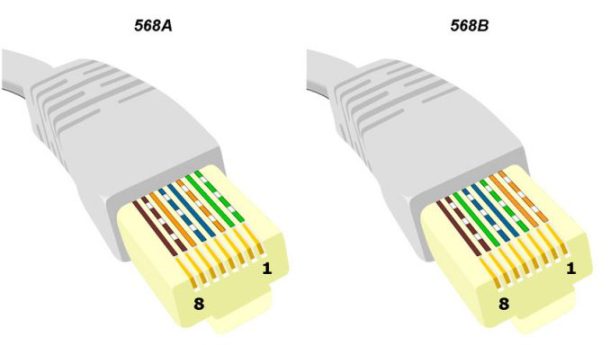

1. Сейчас существует два принятых эталона подключения: TIA/EIA-568A и TIA/EIA-568B. Различием между ними является размещение проводов.
2. Для эталона TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, потом по растущей: зеленоватый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и карий. Таковой метод подключения получил несколько наименьшее распространение.
3. Для эталона TIA/EIA-568B чередование проводов следующее: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленоватый, коричнево-белый, карий. Данный тип подключения применяется существенно почаще.

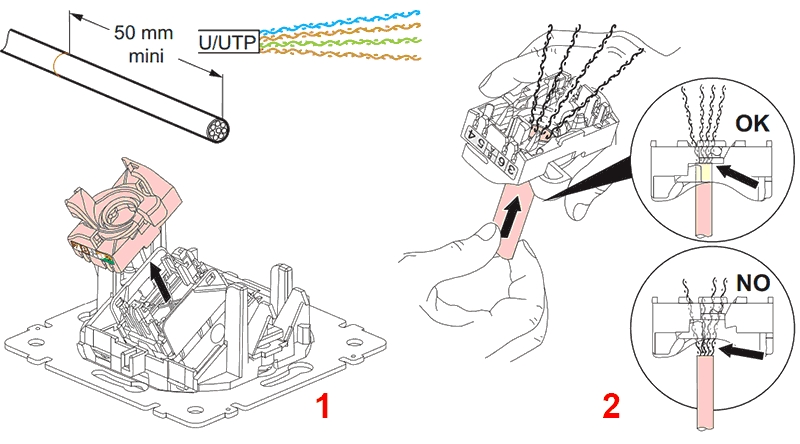

Legrand

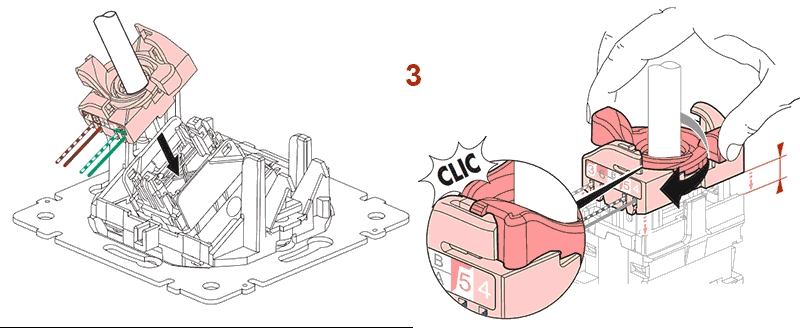

Схема подключения компьютерной розетки Legrand ничем не отличается от принятых норм. При всем этом всякую розетку можно подключить согласно обоим эталонам. Соответственное цветовое обозначение имеется на поверхности коннектора.

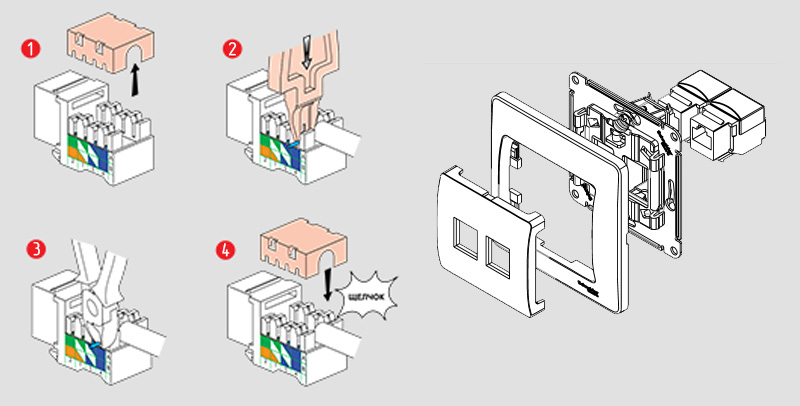

• Сначала, нам следует добраться до модульной части. В различных моделях может потребоваться разобрать розетку, но в большинстве до до модульной части можно добраться без дополнительных усилий.
• Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку ввысь.

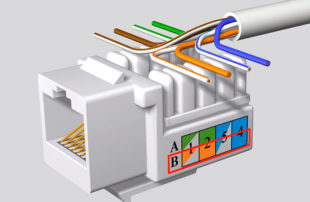

• Сейчас разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
• С усилием закрываем верхнюю крышку. Во время этого осуществляется обжим жил кабеля и обеспечивается надежный контакт. После чего можно обрезать избытки жил кабеля, выступающие за крышку.
• После чего нужно установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Schneider

Веб розетки французского производителя “Schneider” предлагает сдвоенные розетки для подключения к глобальной сети. Их особенностью есть то, что можно подключать более 1-го компьютера на одну розетку.

Для этого проектируется вывод сходу 2-ух кабелей к розетке. Это комфортное средство, так как нет необходимости, при наличии 2-ух компьютерных мест, кидать дополнительные кабеля, которые позже необходимо прятать, нарушая конструктивность помещения.

Дабы подключить парную розетку для веба Schneider, нужно:

1. приготовить инструмент – плоскогубцы, острый канцелярский нож, обжимку;
2. если выведено два провода со стенки и заведены в коробку, необходимо вынуть их наружу;
3. применяя канцелярский нож, необходимо снять верхний шар изоляции на расстоянии около 4-х см от конца провода. Такую же операцию нужно сделать и с другим кабелем;
4. потом на обоих кабелях следует произвести зачистку кончиков проводков. Их нужно разъединить так, чтобы на них вышло по восемь проводков;
5. сейчас необходимо по очереди подключить провода к одному, и ко второму клеммнику. Для этого берем один из клеммников и вставляем в него проводки соответственного цвета. Дальше зажимаем клеммы. Также делаем со вторым кабелем;
6. монтируем розетку на место установки и проверяем наличие подключения.

Подключение веб кабеля к розетке

Сейчас дошли конкретно до того, как подключить веб розетку. Начнем с разновидностей. Как и обыденные электрические розетки, информационные бывают 2-ух модификаций:

• Для внутреннего монтажа. В стенку вмуровывается монтажная пластмассовая коробка. В нее потом вставляется и закрепляется контактная часть розетки, а сверху запирается все пластмассовой декоративной панелью.
• Для внешнего монтажа. Этот тип розеток очень похож по внешнему облику на обычные телефонные розетки: маленькой пластмассовый корпус, которые крепится на стенку. Он тоже состоит из нескольких частей. Поначалу устанавливается корпус с контактной пластинкой, позже подключаются провода, и после все запирается защитным колпачком.

По количеству точек подключение есть одинарные и двойные компьютерные розетки. Хоть снаружи компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть особые контакты, снаряженные микроножами. У вставленного проводника прорезается защитная оболочка. В итоге металл контактов-микроножей плотно прилегает к металлу проводника.

Для любого проводного либо беспроводного интернет-оборудования принят единый эталон подключения к системному блоку. Каким бы образом в квартиру ни поступал веб, всегда имеется витая пара – кабель, использующийся для подсоединения роутера и модема (за редчайшим исключением применяется оптический кабель).

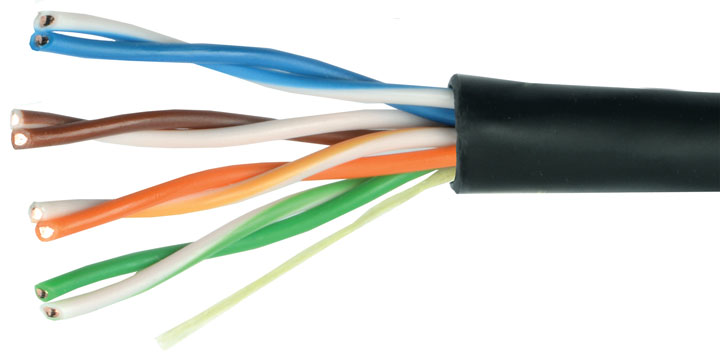

Сетевой кабель заключает внутри себя восемь медных проводков, скрученных в четыре пары. Они гасят любые электрические помехи, предоставляя импозантную (до 1000 Мбит/с) скорость веба. Витая пара завершается особым коннектором, который именуется «джек». Корпус у коннектора 8P8C прозрачный, и снутри него находятся провода различного цвета.

Похожие коннекторы применяются и на других соединительных проводах, к примеру, между модемом и ПК. Разница исключительно в расположении либо, по терминологии компьютерщиков, в распиновке проводов.
Ранее для коннекта часть жил перекрещивалась в определённом порядке, только в данном случае оборудование работало.

С 2001 года было решено ввести два основных эталона подключения – TIA/EIA-568-B и TIA/EIA-568-А. В сегодняшнее время в ходу 1-ый эталон (В) подключения проводов витой пары. Его-то и нужна уяснить. Выпускается двух- и четырёхпарный кабель для проведения сети.

Для высокоскоростной передачи данных (1–10 Гб/с) рекомендуется четырёхпарный кабель, для передачи до 1 Гб/с – двухпарный.

На данный момент в помещения заводят полосы со скоростью веба до 100 Мб/с. Естественно, что качество и скорость передачи данных в дальнейшем будут возрастать. Потому с расчетом на перспективу предпочтительней вначале расшить сеть до четырёх пар, дабы позже не прокладывать новый провод. Если сеть уже заведена двухпарным проводом, то применяются эти же коннекторы, но после первых трёх (см. схему выше) два контакта пропускаются, а зелёный должен оказаться шестым.

Веб розетка подключение по цветам

Существует две схемы подключения: T568A и T568B. 1-ый вариант у нас не практикуется, а подключение осуществляется по схеме «В». Потому, необходимо ознакомиться с расположением цветов, согласно данной схемы.

Очень принципиальный момент – это количество проводов, находящихся в витой паре. Обычно, применяются кабеля с 2-х парным либо 4-х парным количеством проводов. 2-х парные кабеля применяются для передачи данных со скоростью до 1 Гб/с, а 4-х парные – для передачи данных со скоростью от 1 до 10 Гб/с.

В личные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб/с. Невзирая на это, отмечается устойчивая тенденция к повышению скорости передачи Интернет-ресурсов. Потому, лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем паче, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.

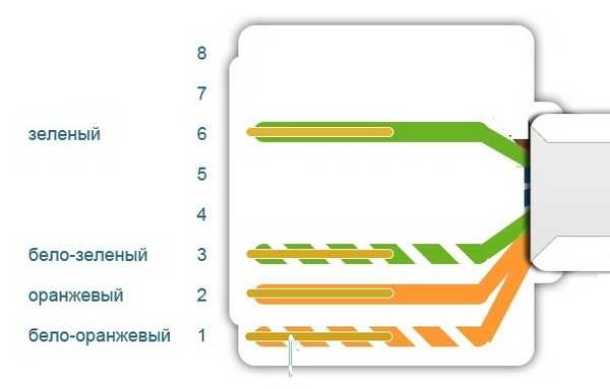

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленоватый проводок подключается к шестому контакту, пропустив два контакта. Это можно узреть на соответственном фото.

Ошибки при подключении

Если при проверке соединения, подключение отсутствует, может быть, в процессе монтажа либо подсоединения витой пары, были допущены ошибки. К таким случаям относятся:

• При самостоятельной установке применяется тип «Б», а коннектор и модем были куплены уже в собранном виде. Если не проверить тип подключения, то может получиться так, что розетка подключена по одному типу, а провод по другому – типу «А». Тем самым соединение не возникнет. Необходимо поглядеть, как кроссирован коннектор, а потом уже делать распиновки витой пары.
• Во время установки витой пары в клеммы при попытке зачистки ножиком была повреждена оболочка провода. Для того, дабы обеспечить коммутацию, нужно воткнуть контакты в пазы и выполнить верный обжим.
• Был оставлен очень длиннющий провод. Для подключения веб розетки необходимо бросить менее 20 см. Если провод будет оставлен на 30-40 см, то розетка будет болтаться и придется ее укорачивать. А для этого, придется повторить всю функцию установки поновой.
• При установке все изготовлено верно, но все равно розетка не работает. Это означает, вероятнее всего, что было приобретено нерабочее устройство с заводским браком. На рынке есть много узнаваемых производителей интернет-розеток, которые гарантирующих качество собственной продукции. Потому лучше получать такие розетки.
