Прокладка проводки в древесной постройке имеет ряд различий от монтажа в строениях из других материалов. Потому выбор кабеля для древесных домов имеет ключевое значение для неопасного функционирования и эксплуатации всей электросети.

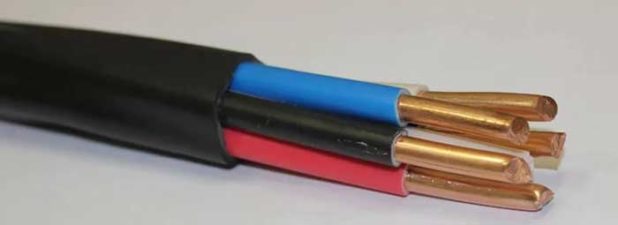

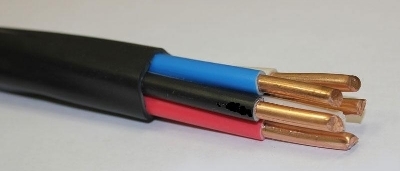

Структура кабеля ВВГнг для проводки в древесном доме
Особенности древесных строений
Особенности использования кабеля в древесных строениях связаны со качествами древесной породы:
- Теплосберегающие, благодаря которым кабеля в процессе использования не получает подабающего остывания, как, к примеру, в кирпичных домах.
- Воспламеняемость, что предъявляет завышенные требования по безопасности.
Принципиально! Перегрев можно минимизировать, произведя расчёты употребления электроэнергии и соответственно токовых нагрузок, и выбрав верный кабель.
До проведения работ по монтажу проводки нужен проект, в каком будут отражены главные характеристики. Для подготовки проекта нужны познания и опыт, потому целенаправлено обратиться к экспертам.
На выбор кабеля для проводки в древесном доме оказывают влияние следующие характеристики:
- Целевое назначение кабеля (для внешней подводки либо для внутреннего применения).
- Расчёт потребляемой мощности на каждую электрическую точку в доме.
- Устойчивость кабеля к воздействию температуры (перегреву) и возгоранию (негорючесть).
Прокладка кабеля в древесном доме включает:
- Подводку питающего кабеля до строения с последующим заведением его в дом.
- Прокладку кабеля снутри дома, от внутреннего щита до каждой электроточки.

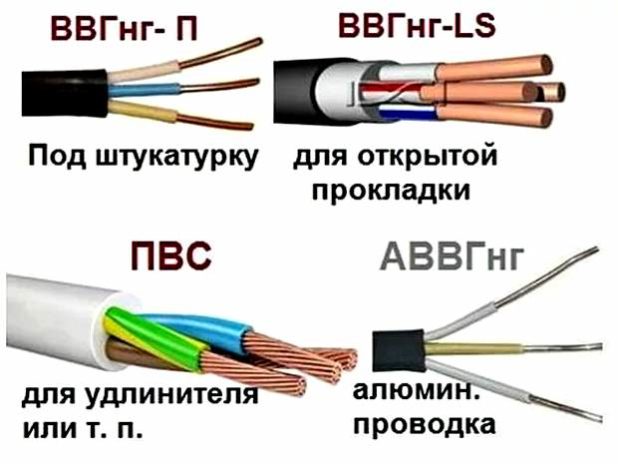

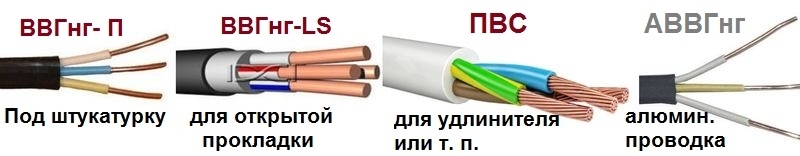

Обилие кабелей, применяемых для проводки в древесном доме
Наружное подключение
Для подводки кабеля от полосы электропередач до дома, зависимо от метода, применяется:
- При воздушном методе. Обычно применяется дюралевый кабель марки СИП (СИП 2А, 3 либо 4), имеющий особое устойчивое к осадкам покрытие и отлично переносящий перегрузки. Из недочетов выделяется тяжелое изгибание. Желательное сечение кабеля более 16 кв.мм, что обеспечивает пропускную способность до 63А.
- При подземном методе. Обычно применяется медный кабель марки ВБбШв, имеющий специальную защитную оболочку и железную внутреннюю оплётку.
Для ввода кабеля в древесный дом обычно применяется армированная железная труба с неотклонимым заземлением, через которую он заводиться вовнутрь.

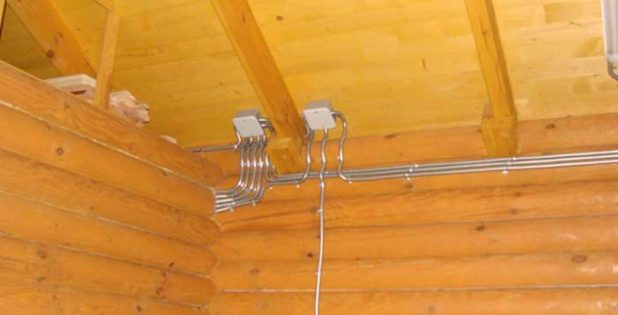

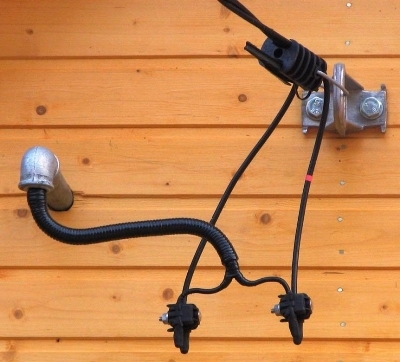

Ввод кабеля в древесный дом
Принципиально! Внедрение для ввода гофрированных либо резиновых труб запрещено.
Подключение наружного и внутреннего кабелей делается одним из методов:
- Соединением кабеля СИП с внутренним кабелем при помощи особых зажимов.
- Подключением кабеля СИП конкретно в распределительный щит.
- Подключение осуществляется при помощи автомата к которому подключается СИП и внутренний кабель, при всем этом номинал на автомате должен выше, чем у установленного снутри дома.
Внутренне подключение
Для подключения проводки снутри дома, независимо от метода (сокрытая либо открытая), применяется кабель с другими параметрами:
- Провода, проводящие ток, выполнены из меди (лучше).
- Оболочка кабеля и провода устойчива к возгоранию и перегреву.

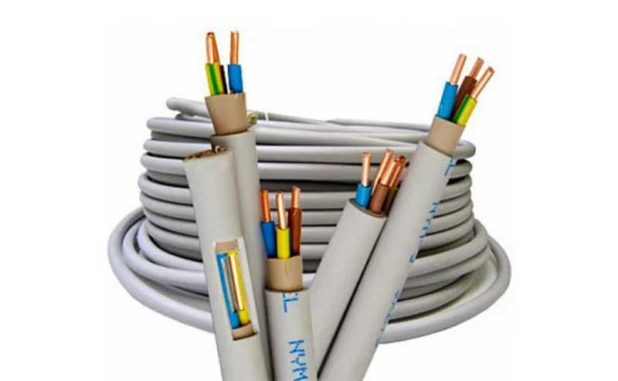

Как правило это кабеля марки ВВГнг-LS либо более дорогой аналог NYMнг-LS.
Маркировка «нг» – гласит о негорючести оболочки, а «LS» о пониженном выделении дыма и газа. Если, к примеру, применять кабель ВВГ, то при горении 1-го кабеля процесс распространится и на другие, в то время как в негорючем типе процесс будет локализован.
Кабеля ВВГнг есть в различных формах, но более удобный тонкий.
Обычно, для подключения освещения применяют кабеля с сечением 3*1,5 кв.мм., а для розеток 3*2,5 кв.мм. Если в доме подразумевается внедрение устройства завышенной мощности может быть внедрение провода с огромным сечением.
Таблица зависимости сечения кабеля, мощности и силы тока

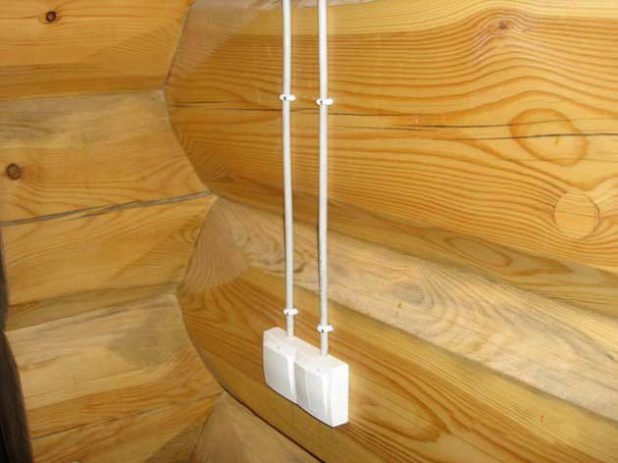

Из 2-ух методов проводки прокладка открытым методом является более неопасным, а установка с внедрением кабель каналов для древесного дома, не считая этого ещё доступный по цены и эстетически приятный.
Кабель-каналы для проводки
Установка проводки с применением кабель каналов осуществляется просто и стремительно. Внедрение дополнительных соединений и переходов позволяет получить всякую желаемую конструкцию, а внедрение пластика нескольких цветов позволяет выполнить её неприметной практически в любом интерьере.
Кабель каналы делаются из негорючего ПВХ и идеальнее всего подходят к домам с плоскими стенками. Одним из основных преимуществ этого типа проводки считается возможность обычного внесения изменений, в случае необходимости.
Принципиально! Кабель канал должен быть заполнен проводами и кабелями менее, чем на 60%, в неприятном случае проводка может перенагреваться.

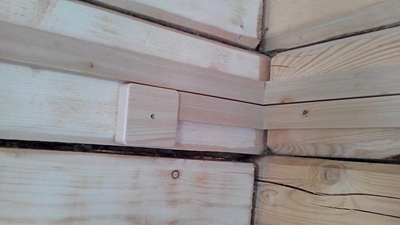

Внедрение кабель каналов в древесном доме
Советы и советы
Кабель для проводки в древесном доме рекомендуется выбирать лучший, так как свойства является гарантией безопасности дома и жильцов. Даже если способности довольно ограничены, лучше делать все обозначенные советы, сэкономив на других материалах.
Сокрытая проводка является самой ненужной и просит жесточайшим мер предосторожности при монтаже и подготовке проекта. Кабель для открытой и сокрытой проводки ничем не отличается.
Внешний метод, как уже говорилось, более неопасен. Но все же кабель для открытой проводки в древесном доме в любом случае обязан иметь негорючее покрытие и способность локализовать вероятное возгорание.
Какой провод идеальнее всего подойдет для монтажа проводки в древесном доме — советы по выбору и советы
Невзирая на привлекательность, строения из древесной породы имеют значимый недочет – материал, из которого они возводятся, относится к категории пожароопасных (довольно просто воспламеняется, и также стремительно сгорает). Потому к проводке в таких домах предъявляются особенные требования. Тем паче, если идет речь о внутренних коммуникациях. Какой провод необходимо приобрести для монтажа проводки в древесном доме? Разглядим этот вопрос очень тщательно и проясним принципиальные моменты.
Аспекты выбора
Материал жилы
Каких-либо ограничений по этому пт нет. Но спецы обращают свое внимание, что для внутренний проводки в древесных строениях лучше выбирать продукцию с медными жилами. Она намного лучше аналогов на базе алюминия.
- Эл/проводимость существенно выше. Поэтому, утраты на полосы будут меньше.
- Коррозии (окислению) подвергаются оба обозначенных металла. Но медь не так сильно. Чем небезопасен оксид? В этом слое резко падает проводимость, увеличивается сопротивление, как итог – провод греется.
- Медь прочнее алюминия, в том числе, и на извив. Поэтому, при обломах в жилах риск вероятного искрения фактически сводится к нулю.
- Винтообразные зажимы медный провод задерживают надежнее. Потому в процессе использования качество соединений не понижается. С проводами дюралевыми труднее – придется часто инспектировать линию и делать «подтяжки», так как контакты (металл-то мягенький) с течением времени ослабляются.
В продаже встречается промежный вариант – провода с композитными жилами, из алюмомеди. В этом сплаве нормально смешиваются все плюсы обоих металлов, но характеристики, естественно, усредненные.
При выборе таковой продукции консультация специалиста излишней не будет, так как придется учитывать огромное количество причин и обусловиться с ценностями, исходя из специфичности полосы и общей схемы внутренний проводки.
Изоляция

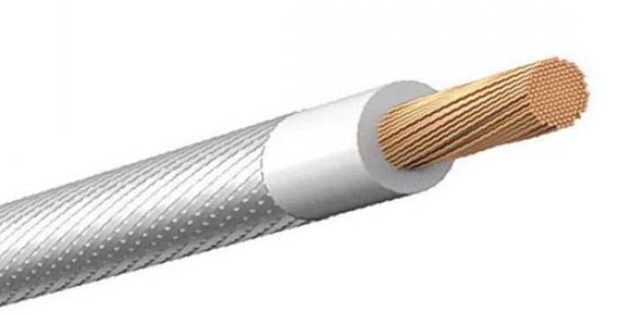

Не меньше чем двойная. Главные его нормы описаны тут. Еще лучше – защита трехслойная, хотя такие провода и стоят дороже. В местах, где есть опасности механических повреждений, следует выбирать провод, имеющий оплетку (из стали-оцинковки).
Категория
Изоляция провода не должна поддерживать горение и распространять дым. В принципе, такая продукция рекомендована для организации эл/снабжения в всех жилых строениях, но для древесного дома выбирать следует конкретно ее.

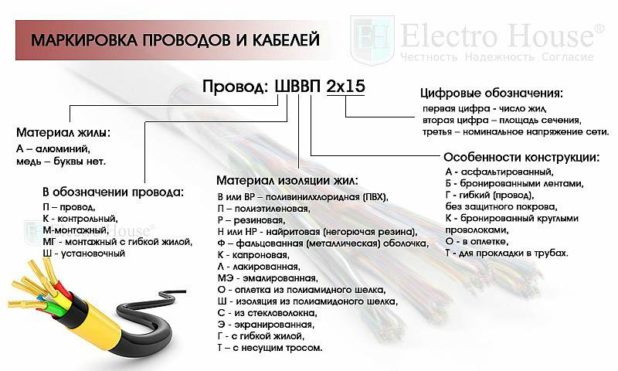

Особенности маркировки проводов
К огорчению, не все торговцы, в особенности из числа молодежи, могут понятно ответить на вопрос покупателя, что же это все-таки за кабель, чем характеризуется и какова специфичность использования. Зная расшифровку аббревиатуры, можно без помощи других осознать, подходит приглянувшийся провод для древесного дома либо нет.
*По позициям, слева вправо.
- 1-я – буковка на этом месте указывает, из какого металла жила. Если на первой позиции литера А, то это алюминий. Медь не обозначается, поэтому спутать нереально. «А» нет в аббревиатуре, означает, этот провод предположительно подходит.
- 2-я – вид (особенность) провода. Монтажный – М (если гибкий многожильный – МГ), тонкий – П, установочный – Ш либо Пу.
- 3-я – материал изоляции. Перечислять все варианты не имеет смысла. Если учитывать цена продукции, то для проводки оптимальны изделия, на третьей позиции в аббревиатуре которых стоят литеры В (либо ВР) – поливинилхлорид, Р – резина либо НР (то же, но негорючее РТИ).
Дополнительные обозначения
- Н – не поддерживает процесс горения. Проставляется за буковкой, обозначающей материал, в виде малеханькой литеры. К примеру, ВВГн.
- Г – то же, но свидетельствует о том, что изоляция не распространяет дым. Обычно, выбираются провода, в каких оплетка соответствует обоим аспектам. Обозначается ВВГнг.
- К – слой защиты (броня), выполненный из металлической оплетки.
В принципе, приведенной инфы полностью довольно, дабы избрать провод для прокладки внутренних линий в древесном строении. Тем, кто желает более углубленно изучить вопрос категорирования кабельной продукции, можно советовать обратиться к ГОСТ № 31947 от 2012 года и ПУЭ (7-я редакция). Какие бывают кабель каналы для проводки, мы ведали в этой статье.
Примеры проводов и цены
Навряд ли стоит перечислять весь сортамент. Тем паче что и цены однотипных проводов отличаются зависимо от региона. Для внутренний эл/проводки более «ходовой» являются изделия с сечением жил на 2,5 «квадрата». Они применяются для подключения выключателей, розеток и ряда бытовых устройств средней мощности – стиральные машинки, климатическая техника и тому схожее. На этом примере нетрудно составить представление о цены разных видов проводов.
*Стоимость в рублях РФ за метр.
- ВВГнг и его модификации – от 38,6;
Что не стоит получать
ПУНП. Этот провод до сего времени встречается в продаже, и даже все еще выпускается отдельными фирмами. Он завлекает низкой ценой и нередко применяется для подключения розеток и бытовых устройств. К огорчению, не все знают, а дилеры умалчивают, что этот провод воспрещается использовать для внутренний эл/проводки, так как по своим чертам он уже не соответствует последнему ГОСТ.
Обозначенные провода имеют медные жилы, а их изоляция вполне соответствует всем требованиям, предъявляемым к кабельной продукции для монтажа снутри древесного дома.
