Амперметр. Для измерения величины тока в цепи применяют особые приборы, именуемые амперметрами.
Каким устройством определяют силу тока и каковы правила его подключения?
Амперме́тр (от ампер + μετρέω «измеряю») — устройство для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах либо килоамперах в согласовании с пределами измерения устройства.
Каким устройством силу тока?
Для измерения силы тока применяют особый устройство — амперметр (для устройств, созданных для измерения малых токов, также применяются наименования миллиамперметр, микроамперметр, гальванометр). Его включают в разрыв цепи в том месте, где необходимо измерить силу тока.
Каким устройством измеряется напряжение как он подключается к цепи?
Вольтметр — устройство для измерения неизменного либо переменного напряжения между точками электрической цепи, к которым он подключен. Обычное подключение вольтметра — параллельно участку, на котором измеряется напряжение.
Как именуется устройство для измерения тока как необходимо включать амперметр?
Для измерения силы тока существует измерительный устройство — амперметр. . Амперметр врубается в электрическую цепь последовательно с тем элементом цепи, силу тока в каком нужно измерить. 2.
Какая сила тока считается неопасной для человеческого организма?
( 1 кОм ). 1.5 Неопасным для человеческого организма можно считать переменный ток силой не выше 0,05 А ток силой более 0,05 — 0,1 А небезопасен и может вызвать смертельный финал .
Какой устройство определяет наличие электрического заряда?
устройство для измерения электрического заряда именуется Электрометр.
Какая единица измерения у напряжения и каким устройством определяют силу тока?

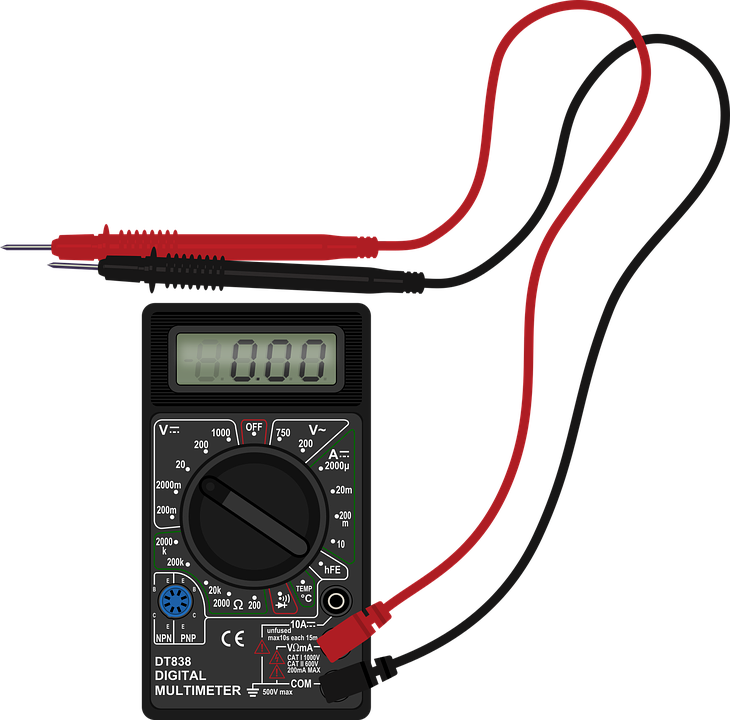

Мультиметр является электронным измерительным устройством, способным измерить разные характеристики электрической цепи (сопротивление, напряжение, обрыв проводника, пригодность батарейки и т. д.), в том числе и силу тока.
Каким устройством определяют силу тока и в каких единицах *?
Устройством для измерения токовой силы именуется амперметр, в дополнение к теме, чем определяют ток. Бывает стрелочным, цифровым и электронным. Интенсивно применяется в электролаборатории, автомобилестроении, четкой науке и строительстве.
Чем определяют силу?
Силу можно измерить. Ее определяют с помощью устройства, имеющего название динамометр (на греческом языке слово «динамис» означает «сила», а «метро» — «измеряю»).
Что означает соблюдать полярность при подключении вольтметра?
Вольтметр подключается параллельно элементу цепи. Включая вольтметр в цепь, нужно соблюдать полярность: провод, который идёт от источника тока (+), нужно присоединять к клемме вольтметра (+); провод, который идёт от (-) полюса источника тока, нужно присоединять к клемме вольтметра (-).
Какой устройство определяет напряжение в цепи?
Для измерения переменного либо неизменного напряжения в цепях переменного и неизменного тока применяют устройство, именуемый вольтметром.
Как подключаются вольтметр и амперметр?
Включение амперметра в цепь — всегда последовательно с нагрузкой. Если подключить амперметр параллельно нагрузке, параллельно источнику питания, то амперметр просто сгорит либо сгорит источник, так как весь ток потечет через маленькое сопротивление измерительного устройства.
Какой вариант подключения амперметра следует избрать для измерения силы тока в лампе?
Амперметр подключен последовательно к лампе, потому он определяет ток на лампе. Плюсовая клемма амперметра соединена с плюсовой клеммой источника тока.
Что случится если включить амперметр в электрическую цепь без нагрузки?
Присоединять амперметр к источнику тока (питания) без нагрузки нельзя, так как по его обмотке в данном случае пройдет большой ток, и она может перегореть. По той же причине нельзя включать амперметр параллельно нагрузке.
Измерение огромных токов шунтом
Время от времени, в радиолюбительской практике и не только лишь, нужна измерить токи, величиной в несколько 10-ов ампер. Обыденный мультиметр может определять токи до 10 А, ито не всегда. Часто имеющийся под рукою устройство позволяет делать измерения до 10-х толикой ампера. Опытнейший радиолюбитель просто выйдет из положения, потому статья предназначена прежде всего для новичков. Итак, будем разбираться, как измерить ток при помощи закона Ома.
Использование закона Ома
Основной закон электротехники, он же закон Ома, говорит: I=U/R где I-это ток в амперах, U-напряжение в вольтах, R-сопротивление в омах. Эта формула гласит нам, что если в разрыв измеряемой нагрузки (где необходимо измерить ток) включить шунт (R) и измеренное на шунте напряжение (U) подставить в формулу, по двум величинам R и U мы узнаем подходящую нам I — протекающий ток.
Пример: мы ожидаем ток 20-30 А, а может и больший от употребления движком шуруповерта. У нас имеется проволочный шунт, сопротивлением 0,035 Ом. Шунт подключается в разрыв плюса либо минуса, это не принципиально — действующий ток одинаков на всех участках цепи. Так же параллельно шунту подключается вольтметр — по его показания можно судить о токе, потребляемом нагрузкой. У меня при практически полном торможении вала мотора вольтметр демонстрировал около 0,9 В. Подставив известные нам значения в формулу I=0,9/0,035=25,7А — таковой ток потребляет мотор.
Направьте внимание:
При измерении пульсирующих и динамически меняющихся токов, цифровой вольтметр не очень подходит, так как его контроллер очень медлительно снимает показания. Для данной цели больше подходит стрелочный вольтметр.
Подобрав шунт подходящего сопротивления, можно определять любые неизменные либо пульсирующие токи, хоть до 300 А и поболее. Хотя я сомневаюсь, что такие измерения для вас пригодятся. Обыденные резисторы не подходят в роли шунта для огромных токов, так как владеют малой мощностью рассеяния. Высчитать примерную мощность рассеяния шунта можно умножив ожидаемый ток в амперах на падение на нем в вольтах. Для выше приведенного примера это 25,7*0,9=23,13 Вт, таковой мощностью владеют проволочные резисторы.
Калькулятор расчета тока по сопротивлению и напряжению на шунте
Напряжение на шунте, В
Сопротивление шунта, Ом
Рассеиваемая мощьность на шунте, Вт
Самодельный шунт
Не всегда под рукою имеются проволочные резисторы таких маленьких сопротивлений, я бы даже произнес почаще их нет. Из положения можно выйти с помощью нихромовой проволоки от вышедших из строя нагревателей, в последнем случае можно применять обыденный медный провод. Для определения сопротивления кусочка проволоки пригодится амперметр (прям замкнутый круг) и источник питания с нагрузкой. Амперметр может естественно быть рассчитан на наименьшие токи, чем подразумевается определять шунтом.
К примеру, для измерения сопротивления собственного шунта 0,035 Ом я использовал источник напряжения 12 В и галогеновую лампу 12 В 35 Вт. За ранее оценив, что лампа потребляет 35Вт/12В=2,9А, я использовал амперметр на 5 А. Непременно, когда мы знаем ток употребления нагрузкой, как в моем случае, амперметром можно и не воспользоваться, но будет большая погрешность в измерениях.
Для измерительного шунта прекрасно подходит сборный шунт от русского измерительного устройства. Данный шунт имеет несколько отводов и обладает способностью держать огромные токи.

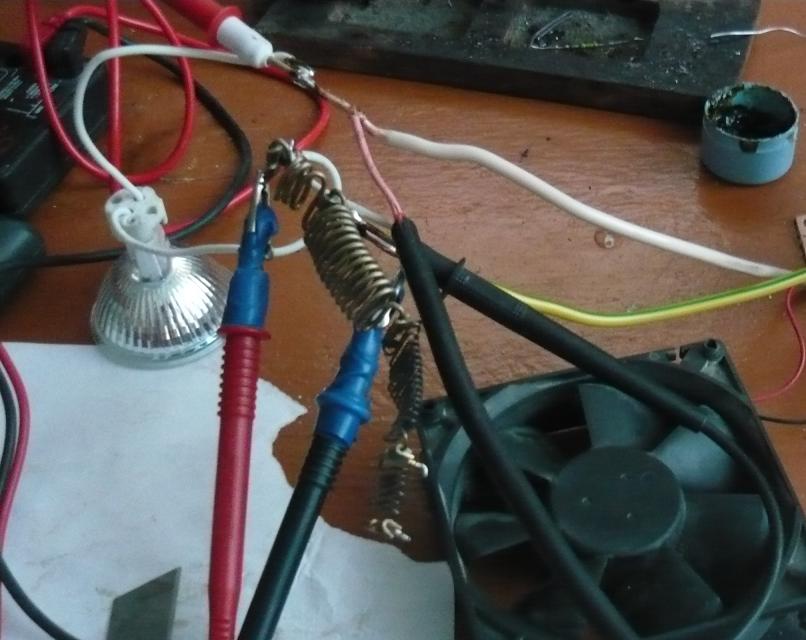

Итак, подключаем шунт неведомого сопротивления в разрыв между источником питания и нагрузкой (лампой). Аналогично, как при измерении тока, включаем параллельно шунту вольтметр. В ситуации с лампой полностью сойдет цифровой вольтметр. Закон Ома тут применим с той только различием, что сейчас нам известен ток и напряжение, а сопротивление нет. Используя ту же формулу, подставляем известные значения: 2,9(ток употребления лампы)=0,1(напряжение на измеряемом шунте)/X(сопротивление непонятно) — 2,9=0,1/X либо данное уравнение можно записать по другому: X=0,1/2,9=0,034 Ома — сопротивление шунта.
Измерение переменного тока
Для измерения переменного тока так же применимы вышеперечисленные способы, с той только различием, что необходимо применять вольтметр переменного напряжения, а в случае с измерением сопротивления шунта — амперметр переменного тока.
Для измерения в цепях с частотой 50 Гц полностью сойдут и цифровые вольтметры и амперметры (при наличии у них таких функций). При более больших частотах цифровые приборы малопригодны, их показания могут сильно отличаться от действительности. Стрелочные измерительные приборы в данном случае куда более подходящие.
Но самым наилучшим вариантом измерения токов хоть какой формы является осциллограф. Осциллограф подключается к шунту заместо вольтметра. Это дозволит измерить размах тока либо либо среднее его значение. Другими словами — мы увидим ток "воочию". Основная сложность при таких замерах — согласовать значения напряжений на осциллографе с сопротивлением шунта по закону Ома. Тут могу порекомендовать одно — калькулятор сначала странички для вас в помощь.

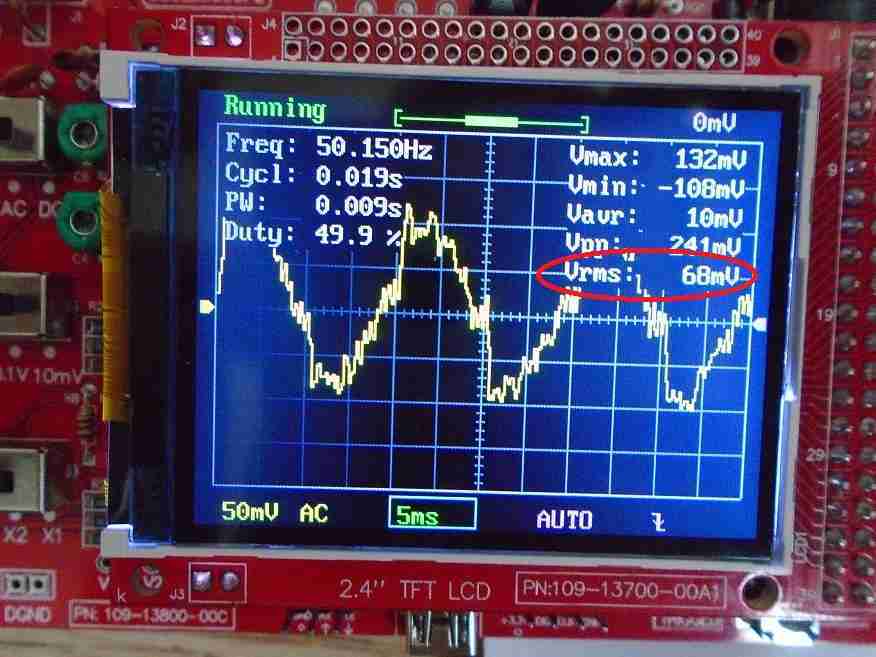

Охото направить внимание: при измерении переменного тока следует производит расчеты не по амплитудным значениям напряжения, а по среднеквадратическим — конкретно так принято в электротехнике определять переменные токи и напряжения. Величины указываются усредненные, эквивалентные неизменным. Фактически это и стоит учесть при использовании осциллографа. У цифровых "ослов" среднеквадратическая величина напряжения может рассчитываться автоматом, именуется она "Vrms".
Вышенаписанное справедливо при измерении так именуемых "действующих" токов, с относительно размеренной формой. Когда же необходимо выяснить пиковые токи — тут в формулу рассчета (либо калькулятор сначала) необходимо подставлять амплитудные значения напряжений на шунте. Как говорится "все отлично к месту" — в радиолюбительской практике требуются разные варианты.
