13 Июнь 2014 @ 02:29
Выбор типа и сечения проводов СИП для воздушной полосы в СНТ

Сейчас для прокладки воздушных электрических линий заместо нескольких разделённых друг от друга нагих дюралевых проводов, приверченных к изоляторам, применяют провод СИП (Самонесущий Изолированный Провод). СИП представляет собой один либо жгут из нескольких изолированных проводов, который крепится к опорам особыми креплениями за одну либо за все жилы сразу (зависимо от его разновидности).

Разновидности СИП

СИП-1 — несущая нулевая жила без изоляции, фазные жилы заизолированы. Изоляция — термопластичный светостабилизированный целофан. Крепится за нулевую жилу. Рабочее напряжение: до 0,66/1 кВ с частотой 50 Гц.
СИП-1А — то же, что и СИП-1, но все жилы заизолированы
СИП-2 — несущая нулевая жила без изоляции, фазные жилы заизолированы. Изоляция — сшитый светостабилизированный целофан (целофан с поперечными молекулярными связями). Крепится за нулевую жилу. Рабочее напряжение: до 0,66/1 кВ с частотой 50 Гц.
СИП-2А — то же, что и СИП-2, но все жилы заизолированы.
СИП-3 — одножильный провод. Жила выполнена из уплотнённого сплава либо уплотнённой сталеалюминевой конструкции проволок. Изоляция — сшитый светостабилизированный целофан. Рабочее напряжение: до 35 кВ.
СИП-4 — все жилы заизолированы. Изоляция — термопластичный светостабилизированный целофан. Не имеет несущей жилы. Крепится за все жилы сразу. Рабочее напряжение: до 0,66/1 кВ с частотой 50 Гц.
СИП-5 — то же, что и СИП-4, но изоляция — сшитый светостабилизированный целофан.

Для прокладки воздушных линий в СНТ более применимым является провод СИП-2А.

У СИП-1 и СИП-2 на неизолированной нулевой жиле при её обрыве может быть присутствие небезопасного для людей потенциала.
У СИП-1, СИП-1А и СИП-4 наименее крепкая изоляция.
СИП-3 предназначен для напряжений выше 1000 вольт. Не считая того, это одиночный провод, его не сворачивают в жгут.
СИП-4 и СИП-5 могут применяться только для отводов к домам. Из-за отсутствия упрочнённой несущей жилы могут растягиваться с течением времени.

Расчёт сечения фазных жил СИП

При расчёте сечения фазных проводов следует учесть не только лишь наибольший ток, который они могут держать, а ещё и падение напряжения на конце полосы, которое не должно превосходить 5% при критической нагрузке. При расстояниях выше 100 метров падение напряжения в полосы уже становится узеньким местом. Провод ещё держит нагрузку, но до конца провода доходит очень низкое напряжение.

Разглядим ситуацию на примере моего СНТ. Длина магистральной полосы 340 метров. Наибольшая мощность энергопринимающих устройств — 72 кВт. Нужна подобрать соответственный СИП. Для этого вычислим наибольший ток, который может протекать в проводах:

Вычислим наивысшую мощность, приходящуюся на 1 фазу.
72 кВт / 3 фазы = 24 кВт = 24000 Вт.

Вычислим наибольший ток одной фазы. На выходе из трансформатора по эталону 230 В. При подсчёте учитываем также емкостную и индуктивную нагрузку от бытовых устройств, используя косинус фи = 0,95.
24000 Вт / (230 В * 0,95) = 110 А

Итак, провод должен держать 110 А. Смотрим технические свойства СИП для различных сечений, и лицезреем, что 110 А полностью выдержит СИП с сечением фазных жил 25 кв.мм.

Казалось бы, что ещё необходимо? Но не всё так просто. У нас линия длиной 340 метров, а хоть какой провод имеет своё собственное сопротивление, которое понижает напряжение на его конце. Согласно допускам, падение напряжения на критической нагрузке в конце полосы не должно превосходить 5%. Посчитаем падение напряжения для нашего варианта с жилами 25 кв.мм.

Рассчитаем сопротивление 350 м провода сечением 25 кв.мм.:

Удельное сопротивление алюминия в СИП — 0,0000000287 ом·м.
Сечение провода — 0,000025 кв.м.
Удельное сопротивление провода 25 кв.мм = 0,0000000287 / 0,000025 = 0,001148 ом·м
Сопротивление 350 метров провода сечением 25 кв.мм. = 0,001148 * 350 = 0,4018 ом

Рассчитаем сопротивление нагрузки 24 000 Вт:

P = U * I * 0,95

I = U / R

отсюда

P = U * (U / R) * 0,95

P = U * U * 0,95 / R

R = U * U * 0,95 / P

Рассчитаем полное сопротивление всей цепи, сложив оба приобретенных выше сопротивления:

0,4018 ом + 2,094 ом = 2,4958 ом

Рассчитаем наибольший ток в проводе, который может появиться, исходя из полного сопротивления цепи:

230 В / 2,4958 ом = 92,1564 А

Рассчитаем падение напряжения в проводе, перемножив очень вероятный ток и сопротивление провода:

92,1564 А * 0,4018 ом = 37 В

Падение напряжения в проводе в 37 вольт — это 16% от начального напряжения 230 вольт, что намного больше допустимых 5%. Заместо 230 вольт на конце полосы при полной нагрузке окажется всего 230 — 37 = 193 вольта заместо допустимых 230 — 5% = 218,5. Потому сечение жил нужно наращивать.

Для рассматриваемого нами варианта подойдёт сечение фазных жил 95 кв.мм. Это значительно больше, чем нужно по току, но при критической нагрузке на конце полосы такое сечение даст падение напряжения 10,8 В, что соответствует 4,7% от начального напряжения, что вписывается в допуск.

Таким макаром, нам для полосы 350 метров и нагрузки по 24 кВт на фазу, нужен СИП-2А сечением фазных жил 95 кв.мм.

Замечу, что при неравномерной нагрузке на фазы усиливается ток по нулевому проводнику, а означает, его сопротивление тоже начинает играть роль, и его следует включить в расчёт (к примеру, прирастить расчётную длину провода, скажем, в 1.5 раза). При очень неравномерной нагрузке (к примеру, зимой, когда в СНТ живёт 1-2 человека, отапливающихся электрообогревателями, которые посиживают на 1, либо пусть даже на 2 фазах) может появиться перекос фаз на самом трансформаторе. В данном случае напряжение на нагруженных фазах падает ещё больше, а на не нагруженной — растет. Потому в эталоне таким потребителям следует ставить трёхфазный ввод, и включать различные обогреватели в различные фазы.

Подключение электрокотла к электричеству | Расчет проводки

Дабы верно подключить хоть какой электрокотел к электричеству, следует знать несколько главных, в большинстве случаев используемых, схем и правил подключения и конечно осознавать, когда их следует применять.

В качестве примера подключения, возьмем трехфазный электрокотел 380 В, который будет установлен в системе отопления дома, площадью 120 кв.м. (квадратных метров).

Начнем с самого начала, с выбора электрокотла для отопления дома.

ВЫБОР ЭЛЕКТРОКОТЛА ДЛЯ ДОМА

Дабы верно избрать электрокотел для отопления дома, нужно учесть огромное количество причин , в том числе материал и толщину стенок, площадь остекления, температуру воздуха на улице зимой в вашем регионе, высоту потолков и огромное количество других.

Часто, такие расчеты поручают спецам, которые делают проект отопления дома, учитывающий все нужные свойства системы, в том числе тип и мощность электрокотла, часто предлагается даже определенная определенная модель либо несколько на выбор.

При самостоятельном выборе нужной мощности электрокотла для отопления, обычно принято применять следующую формулу: 1 кВт мощности нужна для отопления 10кв.м. дома.

Правило животрепещуще для одноконтурных котлов, применяемых только для подогрева помещений, если же контура два, один из которых применяется для обогрева воды в системе жаркого водоснабжения, расчет нужно изменять, так же следует поступить при высоте потолков выше стандартных 2,5-2,7 м и в некоторых других случаях.

Читайте по теме: Напряжение и сила тока в цепи

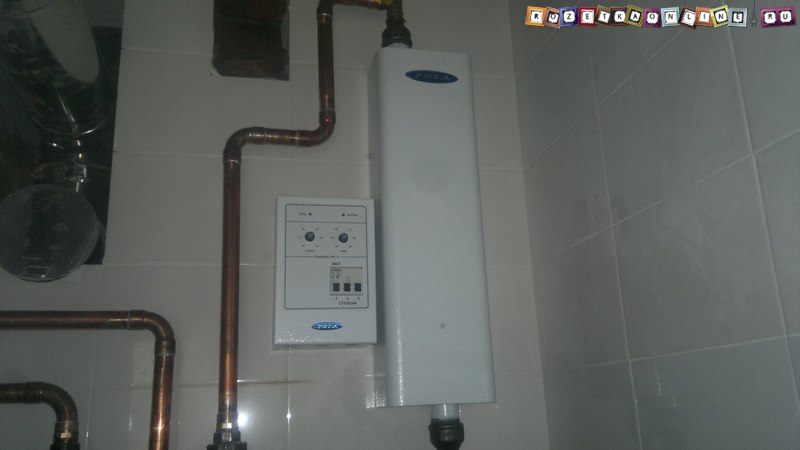

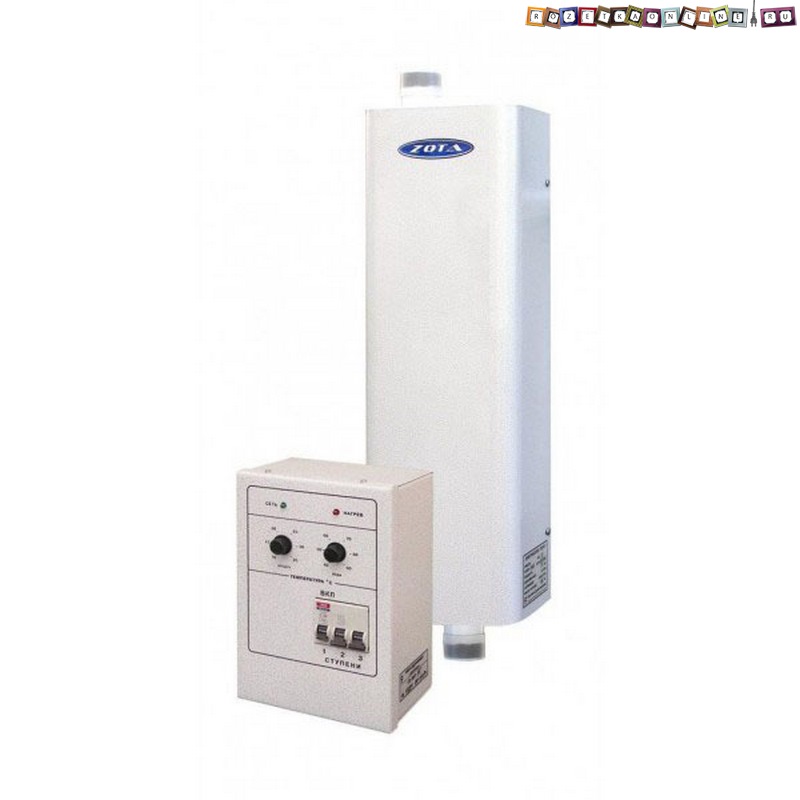

Итак, в нашем примере, площадь дома 120 кв.м. потому избран электрокотел мощностью 12 кВт, модель ZOTA — 12 серия "Econom" .

После всех теоретических расчетов посомтрим, подойдет ли данный котел под разрешенную (выделенную) на дом мощность . У нас это 15кВт, при трехфазном вводе, соответственно по мощности котел на 12кВт нам подходит.

Естественно, если электрокотел будет работать на максимуме собственных способностей, на другие потребители дома остается всего 3кВт из разрешенных, чего довольно не много. Но так как котел будет запасным, и будет врубаться едва когда основной газовый котел неисправен, такое решение было принято применимым.

Проводка ДЛЯ ЭЛЕКТРОКОТЛА

Сейчас, когда определена требуемая мощность котла для отопления дома и выбрана определенная модель, делаем для него проводку.

Для этого воспользуемся данными из статьи «Схема подключения электрокотла к электросети», в какой тщательно показаны все главные схемы подключения всех электрокотлов к электричеству, а не считая того даны советы по выбору сечения кабеля и автомата защиты.

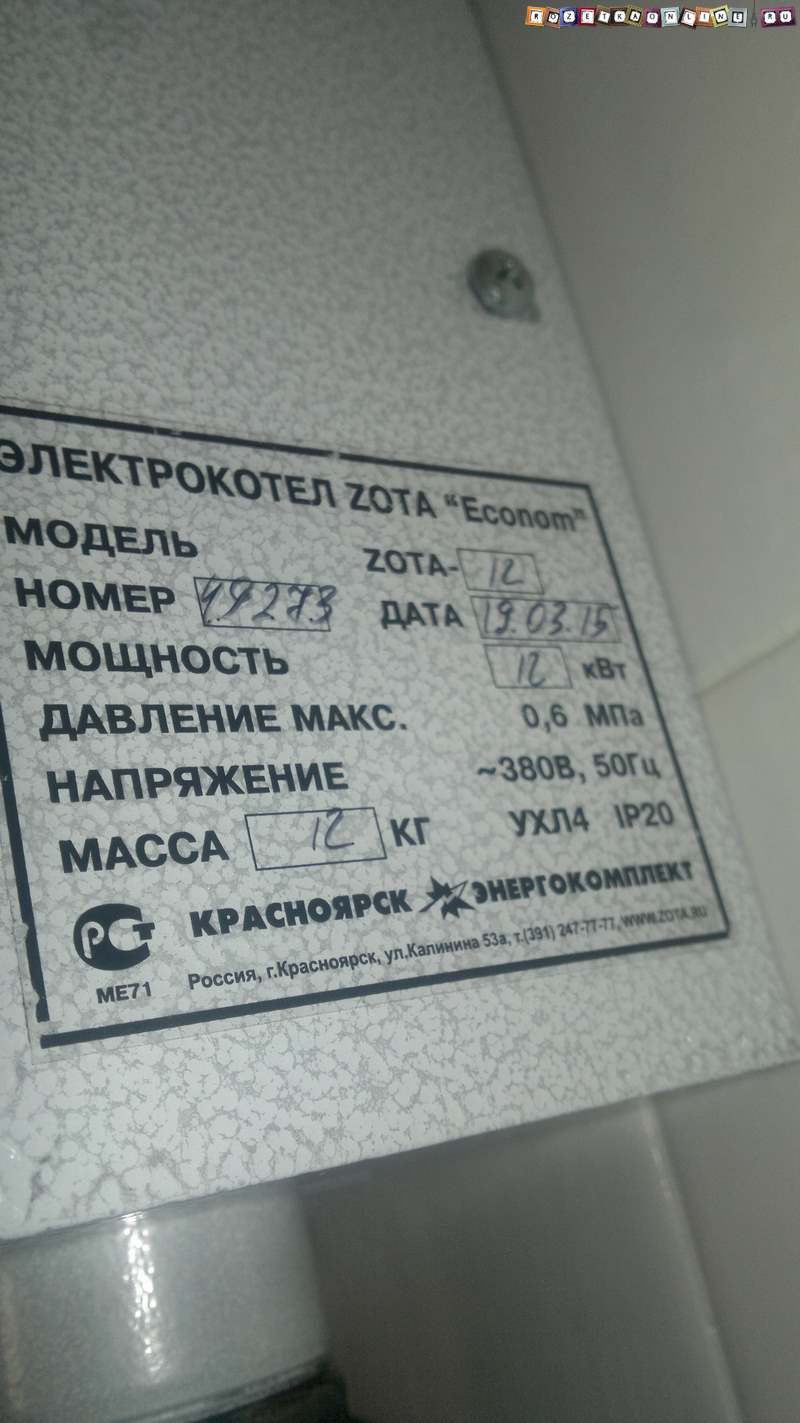

Наш котел «ZOTA – 12» трехфазный, рассчитан на работу в сети с напряжением 380 В, эта информация отражена в документации к котлу, не считая того косвенно об этом показывает потребляемая мощность, котлы на 220 В достаточно изредка бывают более 8кВт.

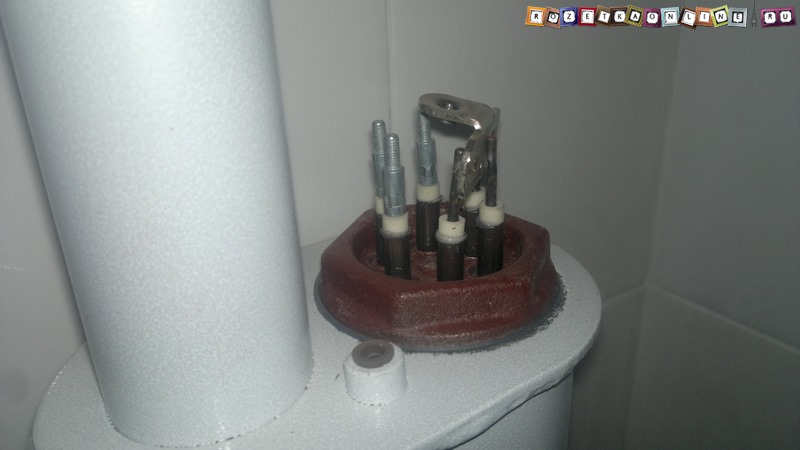

Не считая того, можно поглядеть на количество установленных ТЭН (Трубчатых электронагревателей) и схему их подключения. У котлов на 380 В обычно установлено более 3-х.

Вероятных схем подключения котла к трехфазной сети, как минимум две, одна применяется, когда ТЭНы рассчитаны на 220 В и подключены «звездой», а другая применяется в случаях, когда ТЭНы электрокотла рассчитаны на напряжение 380 В и подключены «треугольником».

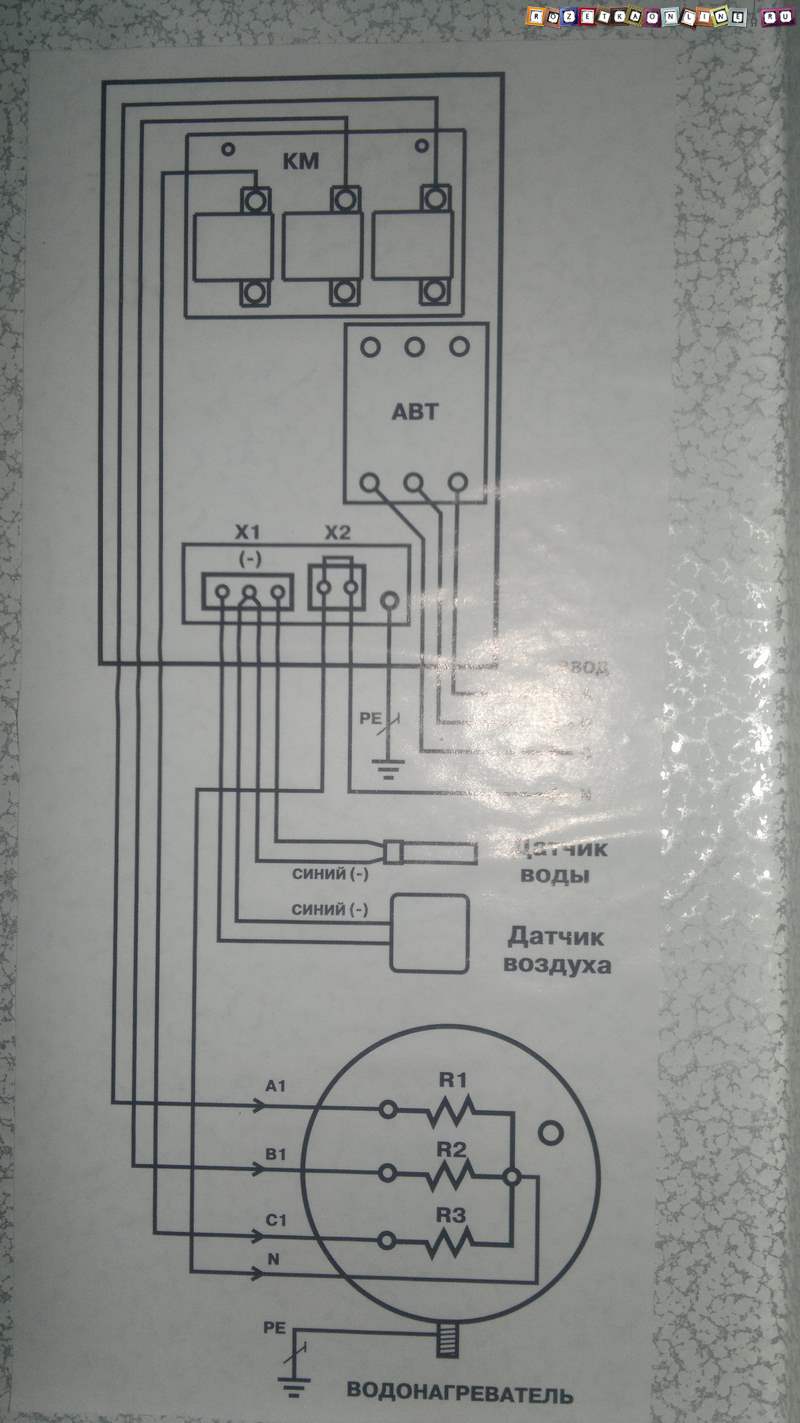

Найти какая конкретно схема подключения подходит для вашего котла можно несколькими методами , самый обычный — обратиться к схеме в документации, у котла «ZOTA – 12» она размещена на тыльной стороне пульта управления и смотрится вот так:

Видите ли, у этого котла реализована схема подключения «Звезда», а означает ТЭН рассчитаны на напряжение 220 В. Это подтверждает конкретный осмотр контактов для подключения проводов к ТЭНам, они так же подготовлены к подключению звездой. Их контакты для подключения нулевого проводника соединены перемычкой, к свободным контактам будут подключатся попеременно фазы, к каждому своя.

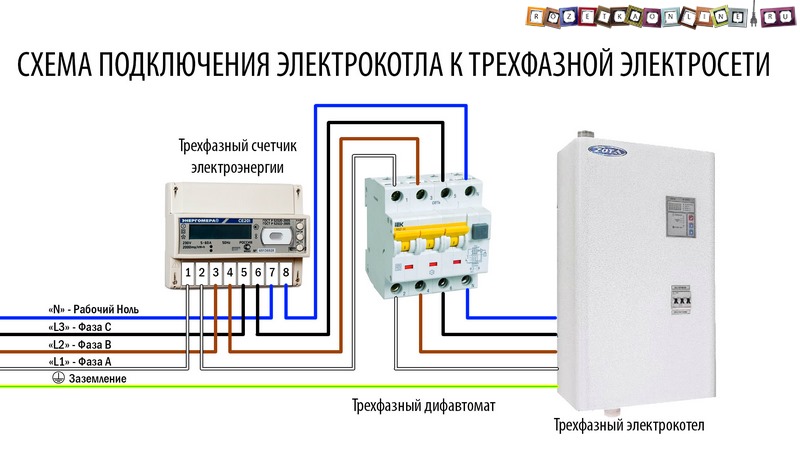

Отсюда следует, что нам подходит схема подключения трехфазного электрокотла к электричеству с ТЭНами на 220 В, соединение «звездой».

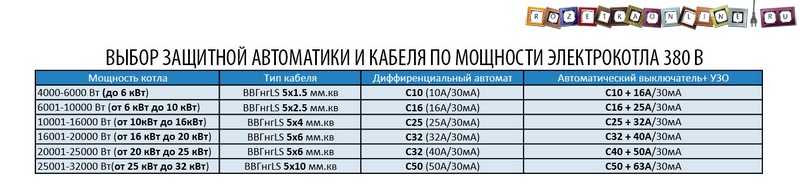

Осталось избрать необходимое сечение кабеля для электрокотла по мощности и номинал защитного автомата. Для этого смотрим в таблицу из статьи:

Откуда следует, что при длине трассы до 50 метров, нам будет нужно проложить до трехфазного электрокотла мощность 12кВт , пятижильный кабель ВВГнгLS с сечением жилы 4 кв.мм. ( ВВГнгLS 5×4кв.мм. ) и поставить дифференциальный автоматический выключатель на 25А , или связку автоматический выключатель (АВ) рассчитанный на 25 ампер — С25 и устройство защитного отключения (УЗО) на 32А.

Сейчас, выбрав электрокотел и определившись со схемой подключения и параметрами проводки можно выполнить её установка, после этого продолжим подключение к электричеству.

Подключение электрокотла ZOTA к электросети описана в следующей части статьи — Тут!

СИП 2х16 сколько выдерживает КВТ?

Сколько киловатт выдерживает СИП — таблица:Сечение СИПнапряжение 380В (3х фазная нагрузка)напряжение 220В (1фазная нагрузка)СИП 4х1662 кВт22 кВтСИП 4х2580 кВт29 кВтСИП 4х3599 кВт35 кВтСИП 4х50121 кВт43 кВтЕщё 6 строк

Сколько выдерживает сип 2х16?

е. двухпроводный дюралевый СИП сечением 16 кв. мм. Мощность, которую можно подключить через СИП 2х16 приблизительно 16 кВт.

Какую нагрузку выдерживает кабель сип 16?

Допустимые токовые нагрузки изолированных проводов для воздушных линий передач ( СИП )Номинальное сечение главных жил, мм2Допустимый ток нагрузки, А, не более16100-25130-3516022050195270Ещё 8 строк

Какой сип нужен на 15 квт?

Для открытого введения при напряжении в 380 В и мощности в 15 кВт нужна медная жила с сечением от 4 мм², и способная выдержать силу тока от 41 А, а для дюралевого провода – от 10 мм² и силой тока от 60 А. Для проложенных в трубе кабелей медные жилы обязаны иметь сечение от 10 мм², а для дюралевых – от 16 мм².

Как перевести квт в амперы?

Итак, к примеру, рассчитывая ток, который будет течь по проводам при включении электрического чайника мощностью 2 кВт (2000 Ватт) и с переменным напряжением в сети 220 Вольт, следует применить следующую формулу. Поделить 2 КВт на 220 вольт. В конечном итоге получим 9 – это и будет количество Ампер.

Читайте также 100 Вт сколько люмен?

Можно ли сип заводить в автомат?

Таковой штыревой контакт можно укреплять под хоть какой тип автоматических выключателей. Даже в места подключения гребенчатых шин. Ну а дабы один раз подключить СИП к автомату и запамятовать про этот контакт, лучше приобрести специальную переходную гильзу с алюминия на медь.

Сколько весит сип 2х16?

Расчетная масса провода СИП-4 2х16: 0,131 килограмм в метре. Срок службы самонесущего провода СИП-4 2х16 более 40 лет. Внешний поперечник провода СИП-4 2*16: 15 мм. Активное сопротивление жилы провода самонесущего изолированного СИП-4 2х16: 2,448 Ом на километр.

Сколько стоит кабель сип 2х16?

Провод СИП 2х16 стоимость 34.00 руб РумЭлектро

Можно ли сип прокладывать в гофре?

В случае если нет угрозы механических повреждений — можно прокладывать кабель в гофре из ПНД (темная), но в продаже встречается и гофра из ПВХ, устойчивого к ультрафиолету (уточняйте этот пункт, так как обыденный ПВХ трескается на солнце). Также можно применять металлорукав.

Какую нагрузку выдержит провод 2 5 квадрата?

Сечение провода 2,5 квадрата выдержит нагрузку 25 ампер, умножаем на 220 получаем 5500 ватт, смотрим на электроприборы, к примеру стиральная машина самсунг потребляет от 2000 до 2400 ватт и чайник 1050 ватт, вкупе они потребляют максимум 3450 ватт, что смело выдержит провод сечением 2,5 квадрата который рассчитан на …

Как высчитать сечение кабеля по мощности и длине?

где ρ – удельное сопротивление, L – длина проводника, S – площадь его поперечного сечения. Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а означает выше и активная мощность, которая гласит о более сильном нагреве.

Сколько стоит сип 4 на 70?

Цены за метр СИП-4 4х70

Читайте также 1 квольт сколько вольт?

От 135 руб. за 1 м. От 155 руб. за 1 м.

Какой сип нужен для дома?

Для ввода в дом применяется СИП 4 без несущего троса с жилами одинакового сечения по 16 кв. мм. СИП – это дюралевый кабель, а внедрение алюминия сечением наименее 16 кв. мм.

Какое сечение кабеля необходимо на 15 киловатт?

Рациональные сечения для вводного кабеля — это 10, 16, 25 мм2, при max допустимом токе соответственно: 50, 70, 85А (для подземного ввода), и 80, 100, 140А — для воздушного. К примеру, к медному проводу сечением 10 мм2 можно подключить мощность от 15 кВт на напряжение 230В и от 30 кВт на напряжение 380 В.
