Какой кабель прокладывают в земле

Прокладка кабелей в земле

Дата введения 2016-01-01

Разработана: ОАО — Ассоциация "Монтажавтоматика"

Рассмотрена: На техническом совете ОАО — Ассоциация "Монтажавтоматика" 26.10.2015

Утверждена: Техническим директором ОАО — Ассоциация "Монтажавтоматика" Сиротенко В.С. 10.11.2015

ВЗАМЕН: Разработана в первый раз

1 Область использования

1.1 Технологическая карта разработана в согласовании с требованиями 100 11233753-004-2011 [1], 100 11233753-008-2012 [2].

1.2 Технологические карты должны применяться при выполнении монтажных работ в согласовании с разделом 5.7.5 СП 48.13330.2011.

1.3 Реальная технологическая карта распространяется на установка кабелей контрольных, управления, связи и силовых напряжением до 10 кВ в земле.

1.4 При привязке технологической карты к определенному объекту требования, изложенные в карте могут дополняться либо изменяться с учетом особенностей объекта, особенных требований рабочей документации и критерий работ. Особенности использования карты рекомендуется приводить в составе ППР либо заменяющей его технологической записке.

2 Нормативные ссылки

В истинной технологической карте имеются ссылки на следующие нормативные документы:

3 Определения, определения и сокращения

В истинной технологической карте использованы следующие определения с надлежащими определениями и сокращениями:

3.1 ВЛ: Высоковольтная линия;

3.2 ВОЛС: Волоконно-оптические полосы связи;

3.3 ОГП: Ограничитель грузоподъемности крана;

3.4 ОК: Оптический кабель;

3.5 ОРУ: Открытое распределительное устройство;

3.6 ППР: Проект производства работ;

3.7 р.ч.: Рабочие чертежи;

3.8 Э2: Электромонтажник второго разряда;

3.9 Э3: Электромонтажник третьего разряда;

3.10 Э4: Электромонтажник 4-ого разряда;

3.11 Э5: Электромонтажник 5-ого разряда.

4 Общие правила прокладки кабелей в земле

4.1 Требования к кабелю и его защите

Для кабельных линий, прокладываемых в земле, должны применяться в большей степени бронированные кабели. Железные оболочки этих кабелей обязаны иметь наружный покров для защиты от хим воздействий. Если прокладываются небронированные кабели, то нужна поначалу проложить асбестоцементные либо ПХВ-трубы, которые надёжно защитят его от случайных механических повреждений при последующих раскопках. В случае если кабель бронированный, то его использование также востребует прокладки труб на скрещении с жд и трамвайными рельсами, шоссейными и грунтовыми дорогами, под проезжими частями улиц, в местах пересечений с подземными сооружениями и другими кабелями с таким расчетом, дабы концы труб выходили на 1 м за границы скрещения, также при вводе кабеля в здание либо сооружение.

Глубина прокладки кабеля определяется р.ч. и не должна отклоняться от принятой величины более чем на ±10 см. В процессе укладки кабеля данная величина должна систематически контролироваться. Обычно, глубина траншеи должна быть более 0,8 м для того, дабы обеспечить укладку кабеля на глубине более 0,7 м от поверхности земли, либо от планировочной отметки. На деньке траншеи не должно быть воды. В местах пересечений и сближения с инженерными сооружениями и естественными препятствиями кабель может быть проложен на участке до 5 м на глубине более 0,5 м с применением защиты кабелей трубами.

Для защиты кабелей следует использовать трубы (асбестоцементные, безнапорные пластмассовые, бетонные, глиняние, чугунные), при всем этом поперечник труб должен быть более полуторакратного внешнего поперечника кабеля.

В местах, где возможны механические повреждения кабелей, должна выполняться их защита ж.б. плитами шириной более 50 мм, либо обычным кирпичом, укладываемым в один слой поперек трассы. При ширине фрезы землеройного механизма наименее 250 мм, также для 1-го кабеля — вдоль трассы.

Заместо кирпича либо ж.б. плит над кабельной линией до 20 кВ, не считая кабельных линий выше 1 кВ, питающих электроприемники 1 категории, допускается в траншеях с количеством кабельных линий менее 2-ух использовать сигнальные пластмассовые ленты по присыпке шириной 250 мм. Не допускается использование лент в местах скрещения кабелей с инженерными коммуникациями и над кабельными муфтами на расстоянии по 2 м в каждую сторону от пересекаемой коммуникации либо муфты, также в местах подхода линий к распределительным устройствам и подстанциям в радиусе 5 м.

При согласии обладателя линий допускается расширение области использования сигнальных лент.

Для прокладки над одним кабелем применяется лента СЛ-150, над 2-мя — СЛ-300 и дальше шириной, кратной 150 мм (СЛ-450, СЛ-600, СЛ-750, СЛ-900).

Если концы кабеля в местах сращивания попадают на наклонный участок трассы (уклон до 20°), нужно в этом месте дно траншеи выровнять на длине 8,3 метра с тем, дабы соединительная муфта находилась на горизонтальной площадке.

При входе в строения и сооружения через трубы кабель на входе и выходе из трубы должен плотно обматываться смоляной лентой на длине 7-10 см, а зазоры между кабелем и трубой заделываются просмоленной паклей и замазкой (80% мела и 20% олифы — по массе).

Кабели, проложенные в земле, должны быть обозначены опознавательными знаками.

Опознавательные знаки устанавливают (либо наносят):

— на поворотах трассы;

— в местах установки соединительных муфт;

— на скрещении с подземными сооружениями;

— у вводов в строения и через каждые 100 м на прямых участках трассы.

Знаки наносятся в виде надписей на стенках неизменных построек либо на особых столбиках.

Размещение трассы кабельной полосы сверяют по плану с привязкой её координат к имеющимся неизменным зданиям либо сооружениям и все отличия заносят в план.

4.2 Температура прокладки кабелей

Под температурой прокладки понимается температура оболочки кабеля, а не температура окружающего воздуха.

Верхнее допустимое значение температуры: +50°С.

Нижнее допустимое значение температуры: минус 20°С — для кабеля с оболочкой из целофана; минус 5°С — для кабеля с ПВХ оболочкой.

Если в течение суток до прокладки кабель находился на открытом воздухе, а температура опускалась ниже минус 5°С, то прокладка разрешается только после подготовительного прогрева кабеля.

После подготовительного прогрева прокладку кабеля производить: при температуре воздуха до минус 15°С за время менее 1,5 часа; при температуре воздуха в спектре от минус 15°С до минус 25°С за время менее 1 часа. Не рекомендуется проводить работы по прокладке кабеля при температурах ниже минус 25°С.

Запрещены работы по прокладке кабеля при температурах окружающего воздуха ниже минус 40°С.

Подготовительный прогрев кабеля производить снутри обогреваемых помещений с окружающей средой до +40°С или в тепляках либо палатках с горелками инфракрасного излучения либо с подогревом воздуходувками при температуре до +40°С.

Длительность прогрева кабеля на барабанах в теплом помещении либо тепляках выбирать в согласовании с приведенной ниже таблицей 1.

Прокладка кабеля в земле в трубах и траншеях

Прокладка кабеля под землей делается для электроснабжения построек, для обеспечения уличного освещения, электроснабжения бытовок, дачных участков и пр. Это метод относится к надежным, так как провод защищен от укрыт от воздействия негативных атмосферных явлений, таких как снег, дождик, ветер, оледенение. Также он спрятан от глаз и не портит ландшафт. Нужно знать, что разработка прокладки кабеля в земле подразумевает применять специального оборудования и материалов.

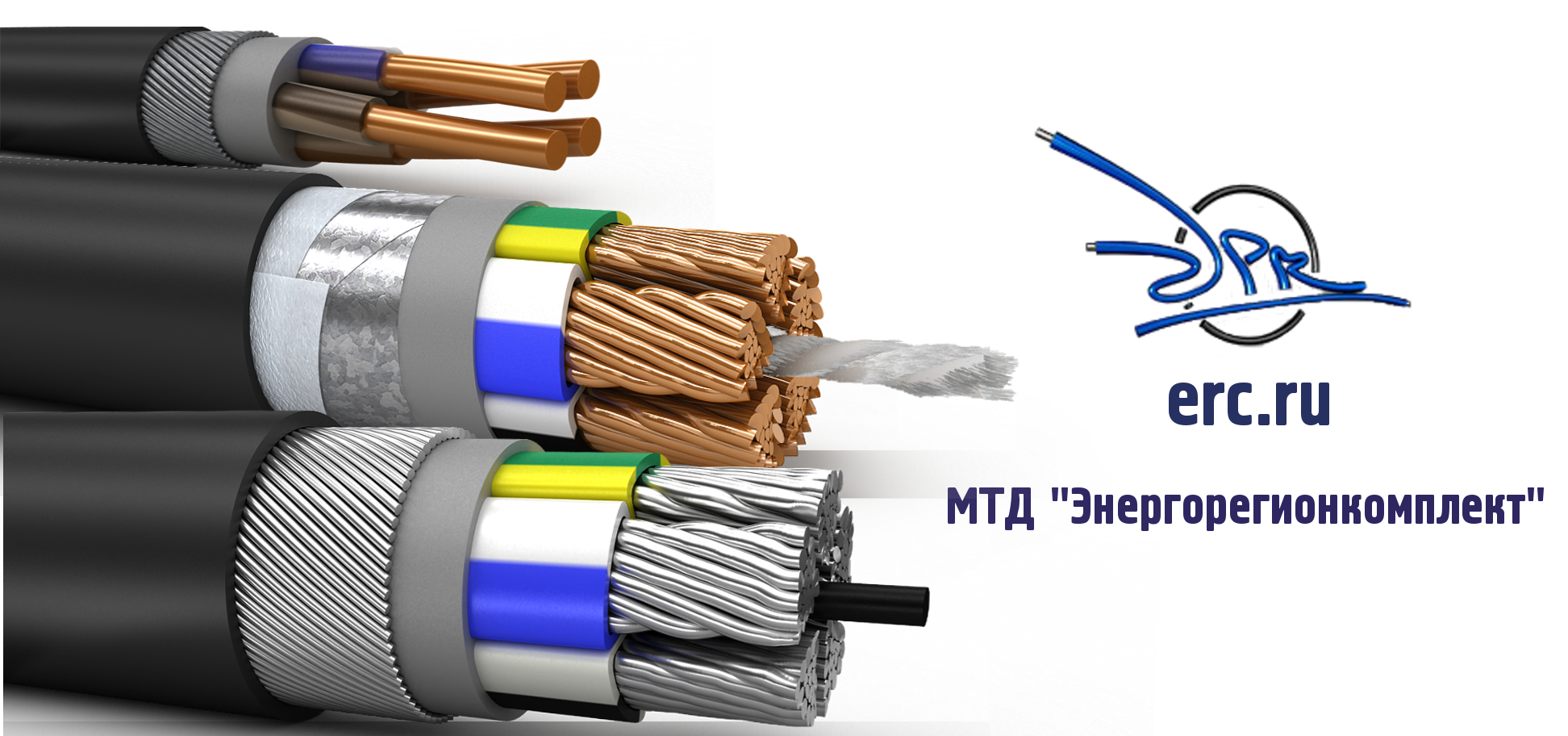

Какой кабель можно прокладывать в земле?

Для этой цели применяется только особый силовой кабель нескольких марок. Его подбирают исходя из черт грунта, его кислотности, уровня влажности, типа и особенностей эксплуатации в целом. К примеру, кислые и мокроватые грунты имеют высшую коррозийную активность, а бывают случаи, когда провод подвергается большой растягивающей нагрузке, в таких случаях необходимо обеспечить дополнительную крепкость. Если избрать бронированные провода, то они отлично выдерживают такие нагрузки и не нуждаются в дополнительной защите при монтаже.

1. Обычно прокладка силового кабеля в земле подразумевает внедрение бронированного медного провода марки ВБбШв, также допускается его замена дюралевым аналогом с маркировкой АВБбШв. Они имеют железную броню, что позволяет обойтись без дополнительных защитных труб, так как достаточный уровень защиты обеспечивает сама броня. Может быть прокладывать его и по воздуху, если идет речь о местности с завышенной влажностью либо о особых кабельных сооружениях.
2. Еще одна пользующаяся популярностью марка – кабель с картонной изоляцией. Это такие типы как СБ, СБл, СКл, которые могут быть с медными и дюралевыми жилами. Кроме брони в них добавлена оболочка для защиты картонной изоляции. Предназначен для передачи электроэнергии при напряжении до 35000 В.
3. Для обеспечения электроснабжением в грозных критериях (установка при низких температурах воздуха без способности прогрева, установка на открытом грунте, без ограничения о трассам) применяют провод с изоляцией из сшитого целофана. Он стоит дороже прошлых марок, зато отличается надежностью, экономичностью, эффективностью, наименьшими затратами на установка и сервис.

Обычно прокладка электрического кабеля в земле подразумевает внедрение оборудования, которое упрощает работу людей и позволяет очень повысить безопасность.

Как и в чем проложить кабель в земле?

Начать следует все таки с того, что проложить кабель под землей намного безопасней, чем выполнить это по воздуху. Понятно, что только при условии соблюдения правил такового монтажа. Таковой метод имеет ряд плюсов:

• можно применять провода подходящего сечения;
• минимизация наружных устройств;
• опрятный вид;
• обходится дешевле, чем прокладка воздушной полосы;
• если прокладка кабеля в земле нормы был соблюдены, то о нем можно и совсем запамятовать.

Если нужно применять железную трубу, то ее поперечник должен быть в 2-3 раза больше поперечника самого провода. Глубина прокладки кабеля в земле находится в зависимости от глубины вымерзания грунта, и если она добивается 70 см (глубина траншеи), то нужно дополнительно закрепить защитную трубу, дабы она не повредилась и не деформировалась. Пластиковую гофрированную трубу для этих целей применять нельзя, так как почва разрушит гофру на несколько месяцев, а вкупе с ней и защитные характеристики.

Главные методы прокладки кабеля в земле

Прокладка кабеля в земле пуэ является сводом общих правил и требований. На практике же электрики имеют возможность применять несколько методов, соблюдая. Естественно, правила прокладки кабелей в земле.

1. В траншее. Это самый экономный метод, в одну траншею можно уложить менее 6 проводов. Глубина заложения кабеля напряжением до 35000 В составляет более 70 см, при скрещении недешево – 1 м, при всем этом расстояние до водоотводной канавы должно быть более 50 см. если выдержать такие расстояния не представляется вероятным. То применяют другие методы укладки.

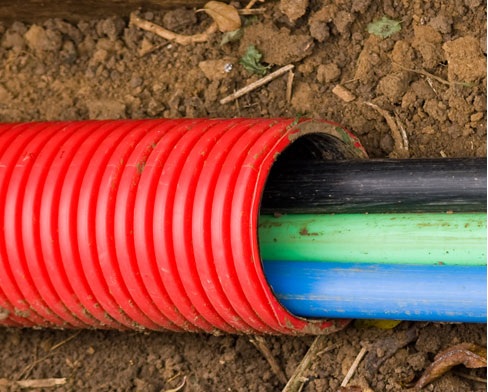

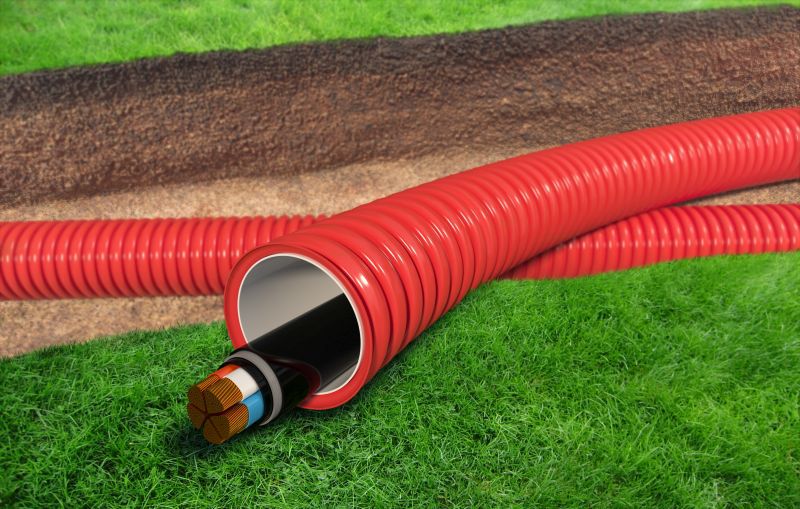

2. Прокладка кабеля в земле в трубе ПНД.

Выбирайте только трубы от испытанных производителей. К примеру тут можно приобрести Трубы ПНД и ПВХ для кабеля: https://avselectro.ru/catalog/4124-truby-i-rukava-dlya-prokladki-ka — это вправду надежный поставщик высококачественных электроматериалов. Советуем!

Как верно проложить кабель под землей?

Есть главные этапы проведения электромонтажных работ под землей. Первым шагом является подключение к наружному источнику, что в народе именуют «к столбу». Вторым шагом является фактически прокладка кабеля в земле на даче. Тут принципиально верно подобрать провод, обеспечить защиту. Даже точно зная, как проложить кабель в земле своими руками, не нужно спешить зарывать траншею, а лучше показать всю линию спецам. Конкретно проверка полосы спецами и будет третьим шагом, так как они будут принимать решение о ее подключении. Завершающим шагом того как проложить кабель под землей на даче можно именовать закапывание траншей и подключение к энергосети.

Ничего сложного в этой работе нет, а главное – соблюдать правила и требования.

1. От чего зависит глубина прокладки кабеля связи в земле нормы? В любом случае глубина должна быть более 70 см, но если длина провода будет менее 5 метров, и он будет дополнительно защищен, то можно производить работы на глубине 50 см.
2. Запрещено подводить линию под фундамент дома, расстояние до него должно составлять более 60 см.
3. Если в одной траншее будет два провода, то расстояние между ними должно составлять 10 см и больше.
4. От деревьев отступать на 2 м, а от кустарников на 75 см. Этим правилом можно пренебречь, если организовать дополнительную защиту.
5. Как проложить кабель под землей, если вблизи проходят газовая и канализационная трубы? От водопроводных и канализационных линий расстояние должно быть больше 1 метра, а от газовых – выше 2 метров.
6. Если нужно обеспечить дополнительную защиту от просадки грунта, можно применять особое кирпичное сооружение либо асбестоцементную трубу.
7. Поверх уложенного проводника непременно проложить сигнальную ленту.

Эту работу можно сделать без помощи других, так как прокладывать кабель в земле – не самая непростая задачка. Непременно нужно пристально изучить вопрос, местность, верно подобрать провода и посоветоваться с электриками. И только в данном случае линия прослужит долгие и длительные годы, не требуя к для себя внимания.
