Какой кабель от столба к дому

Полазил в вебе, советую применять СИП-4, но он с 4-мя жилами, для чего? есть самонесущие провода с 2-мя жилами?

И еще вопрос, сечение провода 2,5, на каждую комнату свой однополюсный автомат т.е. лишь на фазу. 16 А — обычный выбор? Либо лучше применять двухполюсные автоматы?

• Просмотр профиля
• Личное сообщение

Регистрация: 02.05.2011 Хабаровск Сообщений: 10754
18.08.2013 в 13:58

OtherSide , 4 — это не количество жил, а просто номер варианта конструкции

OtherSide написал :
16 А — обычный выбор? Либо лучше применять двухполюсные автоматы?

нормально. двухполюсный — в принципе можно, если не стращает повышение цены и габаритов щита

• Просмотр профиля
• Личное сообщение

Регистрация: 31.08.2009 Дмитров Сообщений: 7130
18.08.2013 в 14:00

OtherSide написал :
есть самонесущие провода с 2-мя жилами?

OtherSide написал :
сечение провода 2,5

OtherSide написал :
16 А — обычный выбор?

OtherSide написал :
Либо лучше применять двухполюсные автоматы?

Вводной АВ — лучше , все другие — на ваш выбор

• Просмотр профиля
• Личное сообщение

Регистрация: 09.10.2012 Барнаул Сообщений: 23
18.08.2013 в 14:14

Спасибо.
Еще входной автомат, на сколько я слышал должны быть 32А. Верно?

• Просмотр профиля
• Личное сообщение

Регистрация: 02.05.2011 Хабаровск Сообщений: 10754
18.08.2013 в 14:19

вводной определяется по выделенной для вас мощности. уточняйте у сетевиков, сколько для вас положено кВт.

• Просмотр профиля
• Личное сообщение

Регистрация: 09.01.2013 Москва Сообщений: 54
18.08.2013 в 15:03

Чтобы не плодить темы спрошу наверняка тут.
Планируется вынос счетчиков на столбы и от столба к дому наверняка будет СИП-4 2х16, а какой кабель пускать в качестстве вводного от орехов? ВВГнг-LS подойдет либо на улице лучше применять какой то другой?

• Просмотр профиля
• Личное сообщение

Регистрация: 02.05.2011 Хабаровск Сообщений: 10754
18.08.2013 в 15:27

Altar , пойдет. суньте его дополнительно в полиамидную светостойкую гофру. проход через древесные стенки и перекрытия — в металлической трубе

• Просмотр профиля
• Личное сообщение

Регистрация: 25.05.2009 Химки Сообщений: 33
27.08.2013 в 13:23

andrewkhv , у Вас на рисунке в дом идут 2 одножильных кабеля ВВГнг-LS по 10 квадратов либо по 6? Труба, как я понимаю, водопроводная а какой размер? 1 1/4" ?
Тоже желаю делать таковой ввод.. кабель на 10 квадратов имеет поперечник около 9 мм, два — 18, гофра 20 мм либо 25?просто ли она заходит в железную трубу через уголок?

• Просмотр профиля
• Личное сообщение

Регистрация: 29.10.2012 Светловодск Сообщений: 4222
27.08.2013 в 13:33

xcv_ru написал :
Тоже желаю делать таковой ввод.. кабель на 10 квадратов имеет поперечник около 9 мм, два — 18, гофра 20 мм либо 25?просто ли она заходит в железную трубу через уголок?

Гофра d25, труба минимум 1 1/2". Оставшуюся пустоту затампонируйте цементным веществом(шпатлевкой).

xcv_ru написал :
кабель на 10 квадратов имеет поперечник около 9 мм, два — 18,

Кабель 3х10мм2 имеет поперечник более 15мм, а 2х10мм2 более 10мм. СИП это провод, а не кабель.Внутренний поперечник гофры d25 -18-19мм, внутренний поперечник трубы -30-31мм.

• Просмотр профиля
• Личное сообщение

Регистрация: 25.05.2009 Химки Сообщений: 33
27.08.2013 в 13:59

DED@ПВО , на рисунке очевидно видны 2 кабеля ВВГ 1х10 либо 1х6, а не разделанный ВВГ 2х10 (2х6). Потому если два кабеля прокладывать в одной гофре — то необходимо минимум 18-19 мм, о которых Вы пишете.

30-31мм снутри трубы — это вроде 1 1/4 ?

Вот я и интересуюсь ТТХ схемы, которая на рисунке. У меня просто стенка нижнего этажа (сруб плюс вагонка с 2-ух сторон) выходит около 40 см. — потому поперечник трубы очень мне важен — пёрки на таковой поперечник подходящей мне длины — уникальность.. Или делать две "гильзы" наименьшего поперечника под фазу и ноль на нижнем этаже, или перейти через фронтон второго этажа, загибать на 90 градусов и спускаться через пол — но это востребует еще большего поперечника трубы для подобного маневра.

Установка СИП от столба до дома

При подведении электропитания к личному строению принципиально вовремя разобраться с тем, как подключить электричество от столба к дому. При всем этом учитывается огромное количество причин, касающихся выбора марки и типа кабеля, также порядка его прокладки на удаленные расстояния.

Каким кабелем оформляется ввод

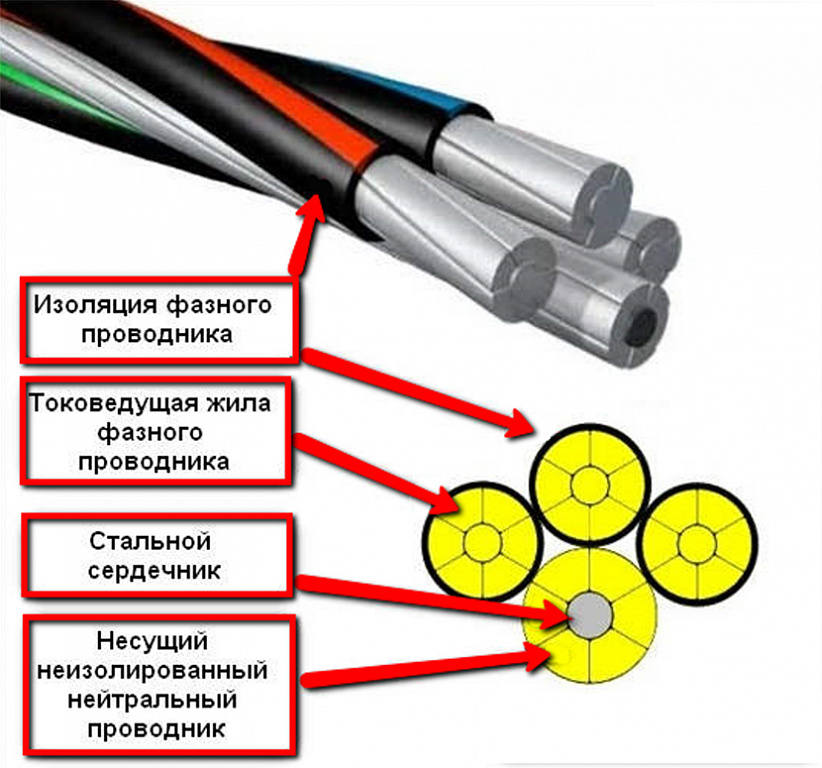

Отдельный кабель для ввода в дом оформляется в виде самонесущего изолированного провода (СИП, фото слева). Его соответствующий признак – наличие железного сердечника и изоляции из сшитого целофана, позволяющих обезопасить эксплуатацию отводов от воздушных линий (ВЛ).

Понятно несколько разновидностей этого изделия, отличающихся числом жил и методом монтажа. Посреди всего обилия имеющихся модификаций для заявленных целей больше всего подходят СИП-1 и СИП-4 с необходимым количеством жил.

Проект дизайна ввода в дом

Перед подготовкой проекта ввода электрического питания принципиально разобраться в том, можно ли СИП заводить в дом конкретно, либо же придется делать разрыв с последующим подключением внутреннего кабеля. По воззрению некоторых профессионалов, СИП должен размещаться только снаружи, а подводящий конец – крепиться на его стенках.

Другие же убеждены, что разрыв в подводке очень нежелателен и потому допускают возможность его заведения вовнутрь дома. Для этих целей нормально подходит модификация провода СИП-4.

В данном случае ввод СИП в древесный дом согласно проекту проводится по следующей схеме:

1. Поначалу он прокладывается до размещенного в доме распределительного щита.
2. Потом его жилы подключаются к клеммам вводного силового автомата.
3. И только после чего от последнего делается отвод к устройству учета энергии (электросчетчику).

Из произнесенного следует, что подключение СИП к дому определенного потребителя – оканчивающая стадия обустройства силовой подводки к нему.

При соблюдении всех вышеперечисленных критерий эксплуатация полосы совсем неопасна (соответствует требованиям ПУЭ).Разобравшись с тем, каким кабелем подключить дом от столба и имея готовый проект подсоединения, можно смело приступать к проведению монтажных работ.

Особенности отведения СИП от ВЛ к дому

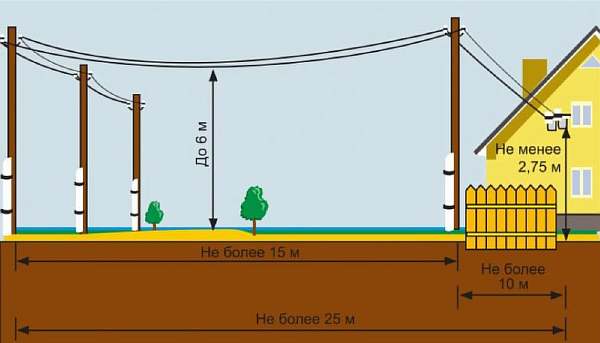

Перед тем как оформить электрический ввод кабеля в дом со столба – придется обусловиться с расстоянием между точками подключения. При показателе наименьшем 25 метров провод допускается монтировать без промежной опоры.

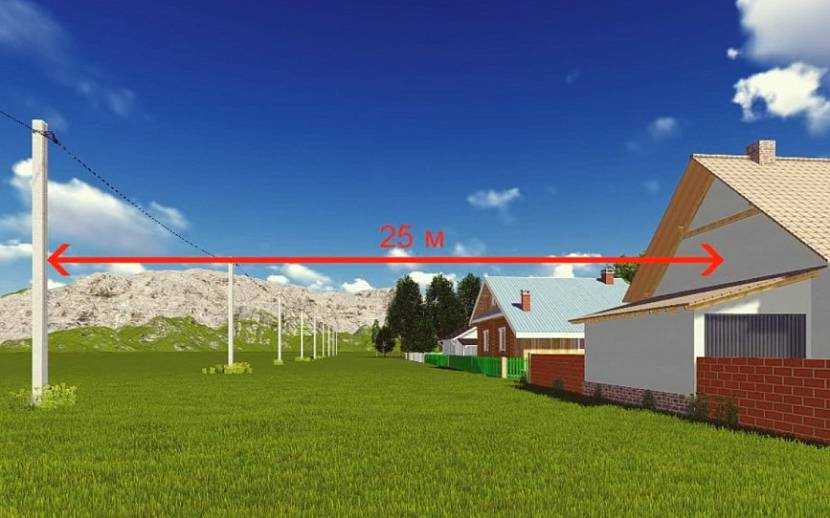

Если же удаление между ними составляет более, чем 25 метров – неотклонима установка дополнительного столба. Он ставится приблизительно в центре дистанции между опорой ВЛ и домом. Не исключается вариант его размещения конкретно на дворовых местах.

Сам установка СИП кабеля от столба к дому можно разбить на следующие этапы:

1. Поначалу кабель, намотанный на особые бабины, раскатывается вручную либо при помощи специального механизма.
2. Потом он закрепляется в надежном месте на стене дома средством входящего в набор анкерного зажима.
3. Дальше кабель протягивается до наиблежайшей к дому опоры ВЛ, после этого основательно крепится на ней.

Дополнительная информация: Для подключения ответвления к проводам воздушной полосы будет нужно получить официальное разрешение от службы «Энергосбыт» и пригласить местного электрика.

Подключение проводится на высоте более 2,75 метра от земли в месте подвода провода к зданию. При прокладке его над проезжей частью либо пешеходной дорожкой удаление от них по высоте не должно быть наименее 6-ти и 3,5 метров соответственно. При монтаже кабеля делается маленький натяг, не допускающий его сильного провисания в протяжении обустраиваемой трассы.

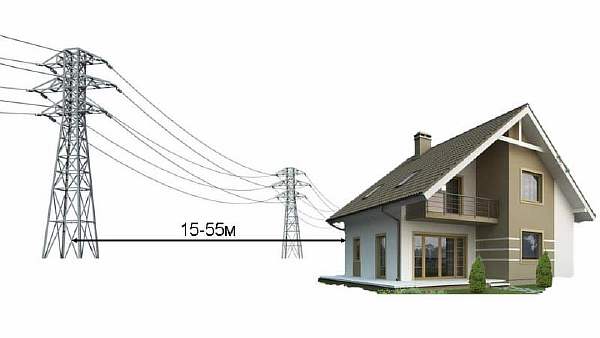

Расстояние от электрического столба до дома: мало и очень допустимое

Правильное расстояние от электрического столба до дома играет важную роль. Жизнь современного человека невозможна без применения электричества. Каждый денек необходимо готовить еду, воспользоваться разными электроприборами. Подача электрического тока происходит через особые полосы электропередачи. Для этого провода протягиваются от источника электроэнергии до дома.

Неподалеку от городка

Вред электромагнитных излучений

Не достаточно кто думает о вреде излучаемых магнитных волн, которые исходят от высоковольтных линий. Дабы такая беспечность не стала предпосылкой появления заморочек со здоровьем, нужно изучить подробности правильного соседства с линиями электропередачи.

До того как заняться вопросом установки столба для электропередачи, нужно изучить все аспекты, дабы не принести ущерба организму.

К тому же есть нормативы, установленные русским законодательством. Расстояние от столба до дома верно регламентируется санитарными нормами (СанПиН) и строй нормами (СНиП). Не рекомендуется их игнорировать и рисковать здоровьем домочадцев.

Современные люди и без этого подвержены большой нагрузке радиоволнового излучения, создаваемой различной бытовой и компьютерной техникой. Мобильники при разговоре находятся в конкретной близости от мозга, а это плохо оказывает влияние на его обычное функционирование.

При строительстве жилых и нежилых сооружений в зоне прохождения линий электрического снабжения нужно соблюдать разрешенную дистанцию. Еще в процессе проектирования объекта нужно ознакомиться с особенностями местности и нормативной документацией. От того, как серьезно человек отнесется к этому вопросу, будет зависеть здоровье всей семьи.

Охранная зона ЛЭП и закон

Магнитные волны, излучаемые опорами электроснабжения, оказывают негативное воздействие на людей, живущих поблизости высоковольтных сооружений. По результатам исследовательских работ, суровые трудности затрагивают все органы. На основании этого спецы установили допустимое расстояние, на котором разрешается строить жилые дома.

Если участок, который заходит в охранную зону, находится в принадлежности у личного лица, то накладывается обременение на строительство построек, предусматривающих долгое нахождение человека. Потому, до того как приобрести участок под строительство дома около линий электропередачи, нужно поинтересоваться о вероятном наложении запрета. Рамки зоны определяет организация электросети.

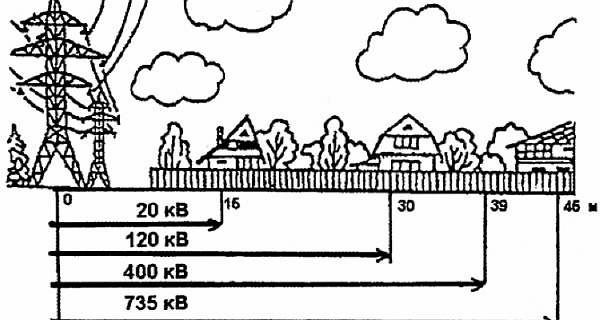

Общепринятые нормы для строительства поблизости ЛЭП

Правила воспрещают проведение воздушных линий электропередачи вблизи с открытыми и людными территориями (спортивными площадками, бассейнами), над детскими садами и школьными учреждениями.

Протягивать провода от столбов категорически воспрещается над жилыми зданиями. Участок, приготовленный под строительство дачного либо дома, должен находиться на неопасной дистанции от ЛЭП.

Санитарно-защитная зона

Расстояние между столбами должно быть равномерным. Высота от земли до электрического кабеля должна составлять:

• 3 метра между проводами и скалистой возвышенностью;
• 5 метров от поверхности болота либо другого источника воды;
• 6 метров от земли в нежилой местности;
• 7 метров от поверхности земли в жилой местности.

Читайте также: Неопасное расстояние от ЛЭП до дома: малые допустимые нормы

Расстояние до дорог, которые проходят параллельно линиям электропередачи, должно составлять высоту столба в пятикратном размере.

Дабы выяснить, какое расстояние от жилого сооружения до ЛЭП будет допустимым, нужно обратиться к имеющимся нормативам. Неопасная дистанция от электрических столбов с напряжением 110 кВ составит около 20 метров; при напряжении 500 кВ – 30 метров; при напряжении 750 кВ – 40 метров; при напряжении 1150 кВ – 55 метров.

Дабы излучение от высоковольтных линий не оказывало губительного воздействия на организм человека, рекомендуется выбирать неизменное место проживания на расстоянии около 100 метров.

Есть также другие решения по защитным мероприятиям от излучения.

Кабель, проведенный воздушным методом, можно уложить под землю. Такое действие прирастит допустимую дистанцию на целый метр. Способ подземной проводки кабеля – дорогостоящее наслаждение. Но приобретенный итог благоприятно скажется на безопасности проживания вблизи с линиями электропередачи.

Нормативы безопасности СНиП и СанПиН

Совершенно обезопасить себя и собственных близких от воздействия ЛЭП не получится, но, если есть возможность, при проектировании строительства лучше отдалиться от высоковольтных линий на очень вероятное расстояние. Некоторые современные строй материалы делают функцию защиты от воздействия электричества и магнитных волн. Потому при покупке стройматериалов необходимо поинтересоваться преимуществами продукта.

Дистанции по нормам СНиП

При строительстве дома с железобетонными стенками можно не волноваться о вредном воздействии радиоволн и электричества – материал отлично совладевает с вредными излучениями, в отличие от каркасного дома.

Древесные дома с легкостью пропускают электромагнитные излучения. Если учесть санитарные нормы, то для защиты каркасного дома из дерева от вредного излучения отлично подойдут заземленные кровельные перекрытия.

Подключение электричества от столба к дому

Подключением кабеля от столба электропередачи до распределительной коробки дома занимаются спец компании. До того как обратиться к спецам, обладателям личных домов необходимо получить разрешение от организации, которая занимается вопросами снабжения и подключения электричества. Нужно изучить все требования для подсоединения личного строения к электросети.

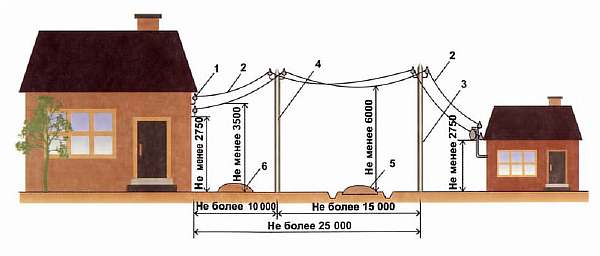

Схема подключения в деревне, СНТ и ИЖС

Дабы выполнить подключение дома, нужно приготовить полное описание домашней электросети с расчетами мощности и режима каждого токоприемника. На основании этого проекта будет выдано разрешение.

Читайте также: Со скольки и до скольки можно делать ремонт и сверлить в квартире по закону РФ 2022

Электромонтажные работы должны осуществляться сотрудниками организации, которые имеют подобающую лицензию. До работы нужно обусловиться со методом подключения. На сегодня есть воздушный и подземный методы подключения электрического тока.

Воздушный метод

Этот метод подведения кабеля к дому увлекателен тем, что занимает малое количество времени и не просит огромных денежных издержек. Для подключения воздушным методом, к примеру древесного каркасного дома, применяются самонесущие изолированные провода, которые прослужат не меньше 30 лет. Но по нормативам подводки подходят далековато не все личные дома. Ввод кабеля в дом обязан иметь размещение не ниже 2,75 м от земли.

Если жилое сооружение ниже этой отметки, следует установить особые стойки. Такие приспособления могут иметь прямую либо изогнутую форму. Отличаются стойки не только лишь формой, но и способом крепления на стенке:

1. Ровная стойка прикрепляется к стене, кабель проводят через крышу и стыкуют с проводом, заходящим в помещение.
2. Изогнутая стойка (гусак) проходит через стенку строения, а кабель проходит целым от столба полосы электропередачи до автомата либо электрического счетчика.

Отведение от источников электроэнергии происходит с помощью кабелей, изготавливаемых из различных материалов. Провода из меди требуются наименьшего размера, но стоят существенно дороже. Потому подводка проводов от стоек до низкоэтажного строения либо дачного домика в главном осуществляется с внедрением кабельной продукции с жилами из алюминия.

Подключение постройки

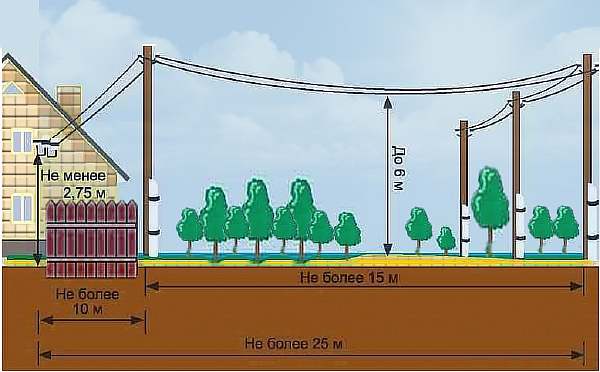

Расстояние от фундамента личного дома до высоковольтного столба должно быть не больше 10 метров. Это касается не только лишь домов, но и дачных сооружений и других жилых построек. Если сама протяженность от столба полосы электропередачи превосходит данную величину, то нужно установить дополнительную опору на раздельно стоящий фундамент.

От электрического столба до дополнительной опорной стойки расстояние не должно превосходить 15 метров. Малое расстояние от последней стойки до жилой постройки должно быть более 1,5 метра до оконных просветов и лоджий; 1 метр – малая дистанция до фасадных стенок сооружений либо фундамента.

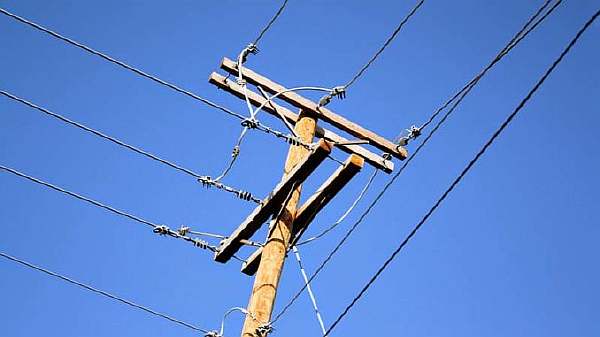

Опора ЛЭП в деревне

Проведение электрического провода через стенку дома, построенного из дерева, спецы делают с помощью металлической трубы. Если сооружение воздвигнуто из кирпича на бетонном фундаменте, то для этой цели полностью подойдет рядовая пластмассовая труба.

Закрытый метод

Отведение кабеля закрытым способом через вырытую под землей траншею просит больше потраченного времени и вещественных средств. Пригодится приблизительно на 15 метров больше проводов.

При таком методе неотклонимым моментом будет наличие защитной полиэтиленовой трубы.

В этом случае может пригодиться дополнительное соглашение на проведение земельных манипуляций в определенном месте, что тоже чревато излишними финансовыми расходами.

Читайте также: Расстояние от туалета до дома соседа: нормы СНиП

До того как приступить к укладке кабеля, следует вырыть траншею и установить туда защитную изоляцию в виде полиэтиленовой трубы. Прокладка в земле с завышенной хим активностью востребует усиления изоляционной защиты. Можно прибегнуть к использованию дюралевой либо свинцовой оболочки.

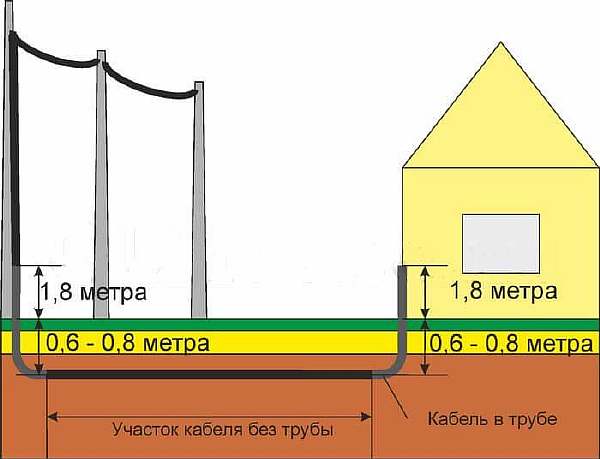

Схема подключения подземного кабеля согласно СНиП

Потом необходимо наметить путь, по которому будет идти траншея. Дабы применять меньше изоляционного материала и издержать физических сил для копания канавы, идеальнее всего провести траншею впрямую от ЛЭП до объекта. Но, к огорчению, это не всегда может быть. Отступления от прямой дороги могут востребовать при следующих обстоятельствах:

1. Если на пути проведения траншеи есть огромные деревья, то отклонить трассу необходимо не меньше, чем на один метр.
2. Когда прокладка кабеля намечается вдоль фундамента, от него она должна находиться на расстоянии около метра.
3. Места завышенной нагрузки, такие как детские площадки либо автостоянки, идеальнее всего обойти.
4. Также рекомендуется избегать скрещения с другими изоляционными проводами.

Как определен маршрут прокладывания кабеля, необходимо вырыть глубокую траншею – около 70–80 см. Для обеспечения электроснабжения строений под почвой необходимо применять бронированный кабель с жилами из меди. Изоляция кабеля должна быть намного крепче.

Все подземные работы по установке провода от столба ЛЭП до жилого объекта нельзя проводить своими руками. Этим должны заниматься сотрудники особых компаний, которые имеют разрешение на оказание такового рода услуг. Подземный способ подвода кабеля от высоковольтного источника повысит защитные функции от вредного излучения ЛЭП.

В заключение

При проведении электричества от столба до жилого объекта нужно всегда учесть не только лишь близость электрических опор, но следует также акцентировать внимание на подходящем методе проведения кабеля.

Подземный способ хоть и будет более накладным, зато оградит кабель от наружных раздражителей, способных разрушить защитную оболочку. Грозные климатические условия и различные механические воздействия могут привести к неприятностям и оставят на некоторое время семью без электричества.

Схема установки опор

Расстояние от дома до столба играет немаловажную роль для сохранения здоровья. Негативное воздействие радиоактивных волн способно вызвать ряд суровых болезней. Проживание человека поблизости от источников радиоактивного излучения чревато возникновением сбоев во всем организме. Дабы не допустить появления заморочек со здоровьем, при выборе участка для строительства дома принципиально учесть допустимое расстояние.
