Для сотворения в пригородном доме комфортабельных критерий необходимо знать, как провести свет на дачный участок и исключить при всем этом противоречия с законом.
В этом поможет исследование правил и нормативов выполнения электромонтажных работ. А дабы верно высчитать бюджет проекта, будет нужно знакомство со ценой подключения.
Куда обращаться
Разрешение на присоединение дает сетевая компания, в ведомстве которой находится местное электрохозяйство. Вести работу можно 3-мя методами:
- Лично подать заявление и в предстоящем продолжать разговаривать с представителями сетевой организации.
- Заключить контракт с энергетиками на технологическое присоединение (ТП) пригородного участка под ключ.
- Передать возможности с коммерческой компании.
Общение с бюрократической машиной занимает много сил и времени, зато оплата ТП составит всего 550 рублей (если решается задачка, как провести свет на дачный участок по федеральной программке).
Воздушный метод подводки электропитания привлекателен тем, что не просит огромных издержек времени и средств. Но нормативами установлены требования, которым отвечают далековато не все дома:
- Ввод кабеля в дом должен размещаться на высоте более 2,75 м. Если высоты дома хватает, на стенку устанавливается распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет наименьшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы именуют «гусак» (на рисунке слева) либо прямой (на рисунке справа). Отличаются эти два метода ввода и способом крепления к стенкам дома (см фото).

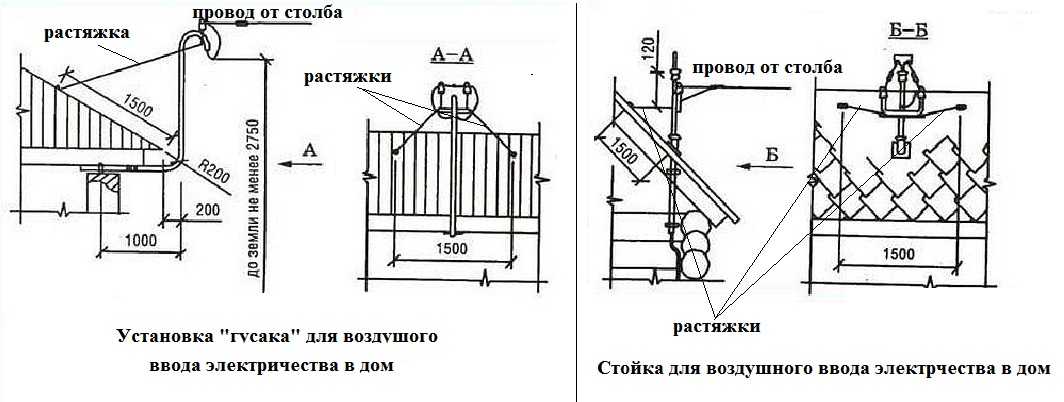

Методы установки стойки для воздушного ввода электричества в дом - От столба до точки ввода расстояние не должно превосходить 10 м. Если это расстояние больше, ставят вспомогательную опору. От нее до полосы электропередач расстояние не должно быть больше 15 м.
- Отвод от ЛЭП делают:
- до 10 м — медным проводом сечением 4 мм;
- от 10 до 15 м — проводом с медными жилами сечением 6 мм.
- дюралевые провода применяются в любом случае более 16 мм в поперечнике.
Хоть медные провода требуются наименьшего поперечника, стоят они существенно больше, чем дюралевые. Поэтому ввод электричества в дом от столба в большинстве случаев делают из кабелей с дюралевыми жилами. Есть два метода:
- Между столбами натянуть торс либо провод, к нему на особых хомутах прикрепить токонесущий кабель.
- Применять самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают с помощью:
- изоляторов (стеклянных, полимерных, фарфоровых);
- специальной арматуры.
Особая арматура появилась не так издавна, но становится все более пользующейся популярностью. Она имеет определенный припас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при всем этом остается цел, электропитание не нарушается.
От того места, где вводный кабель прикасается к древесной стенке дома, и до места установки щитка, кабель должен быть уложен в железную трубу
Ввод электричества в дом со столба через трубостойку
Воздушный ввод электричества в дом имеет и недочеты:
- Проводка открытая, из-за чего вероятны ее повреждения.
- Висячие провода ограничивают способности при подъезде большой техники (автокранов, автовышек и т.п.).
Подземный (траншейный) ввод электричества
Очередной метод выполнить ввод электричества в древесный дом — подземный, через траншею.

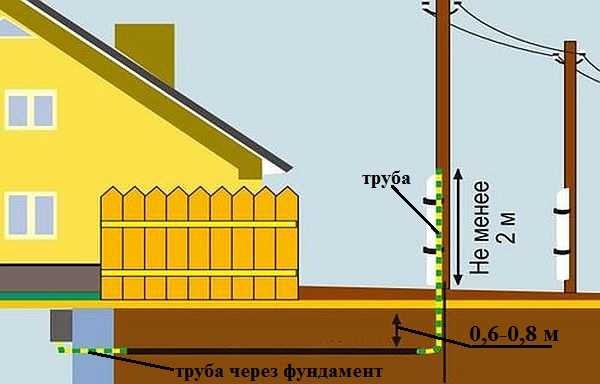

Ввод электричества в древесный дом через траншею
В данном случае кабель по столбу опускается снутри металлической трубы, ее высота должна быть более 2 м от уровня земли. Потом, от столба до места входа в дом, роется траншея. Ее глубина:
- 0,7 метра, при прокладке кабеля в пластмассовой либо асбестовой трубе либо под защитой кирпичной (бетонной) плиты
- 1 м — без защиты.
Кабель электропитания заходит в дом тоже в железной трубе. Его можно провести через фундамент (ленточный), но не под него. 2-ой вариант — поднять трубу по стенке более чем на 2 метра, и на этой высоте провести через стенку, при этом, тоже в железной трубе.
Метод провода элекропроводки через внешную древесную стенку
При подземном подключении к столбу советуют применять силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности наименее 15 кВт ограничений на сечение медных жил нет, но в большинстве случаев применяют кабель ВБбШв с жилой 10 квадратных мм.
Все эти работы — прямо до подключения питания к электросчетчику и его пломбировку — должна проводить особая организация. Самостоятельное подключение запрещено, да к тому же угрожает штрафами: нужна согласованный проект и определенный уровень допуска. Но избрать тип подключения, а позже и все другие работы по монтажу проводки в доме — вы сможете выполнить своими руками.
Ввод кабеля через древесную стенку дома либо фундамент
Если от столба до древесного дома проложен СИП либо другой проводник с дюралевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с дюралевыми жилами по сгораемым конструкциям». Нужен переход на медь. Почаще других для этой цели применяется кабель ВВГнг — в негорючей изоляции.
При всем этом необходимо держать в голове, что для соединения 2-ух этих проводников применяют клеммные коробки, рядовая скрутка недопустима. Соединенные впрямую медь и алюминий вступают в активную хим реакцию, стремительно и сильно окисляются, что усугубляет контакт. В итоге даже при малозначительных нагрузках в месте соединения возникает искра, а это — прямой путь к пожару. Поэтому внедрение клеммных коробок непременно. Они есть в герметичном корпусе, есть открытые. Для применения на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.
Как соединить медный и дюралевый провод

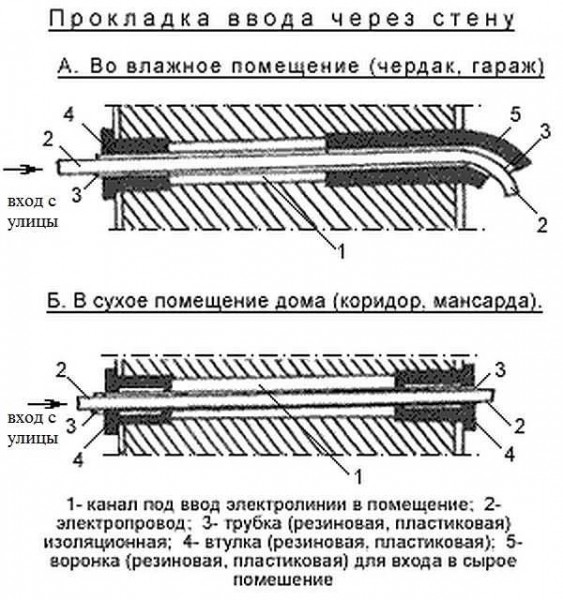

Но и это еще не все. Через древесную стенку проводить кабель электропитания можно только через железную трубу с толстой стеной. Поперечник трубы должен быть как минимум, в 4 раза больше внешнего поперечника провода. Толщина стены нормирована (СП 31-110-2003) и должна быть не меньше:
- 2,8 мм для кабеля сечением жилы 4 мм²
- 3,2 мм для кабелей с жилами 6-10 мм².
Располагать вход лучше с оборотным уклоном, дабы вода не затекала вовнутрь. Дабы загерметизировать места входа и выхода, также дабы обеспечить электробезопасность, можно применять асбестовые, резиновые либо пластмассовые заглушки. Края трубы необходимо будет кропотливо обработать и зашлифовать до полной гладкости, дабы кабель не перетерся и его оболочка не повредилась.

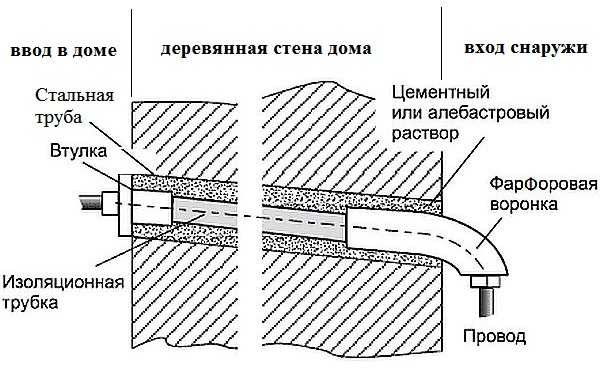

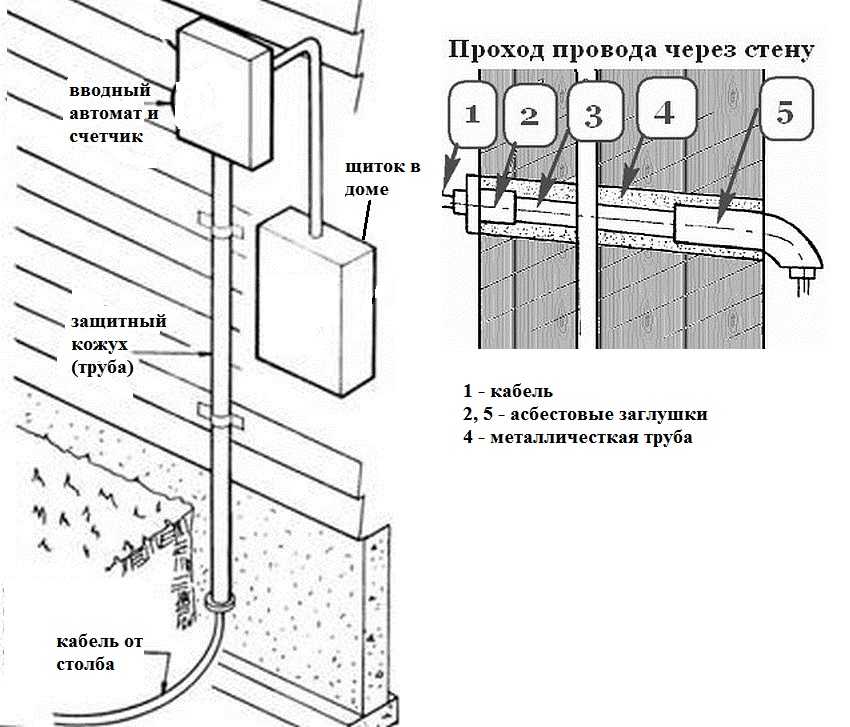

Ввод электрического кабеля через древесную стенку дома
Для успокоения и для увеличения надежности отрезок, который будет находится снутри трубы, можно замотать асбестовой нитью либо другим изоляционным материалом. Он также может заполнять место снутри трубы, дабы там не селились насекомые. Еще вариант — заполнить трубу цементным либо алебастровым веществом.
При вводе через фундамент ситуация малость отличается: конструкция уже не считается сгораемой, так что можно применять пластмассовые закладные. Их устанавливают на стадии производства ленточного фундамента. В данном случае проход для кабеля отличается зависимо от того, в какое помещение попадает кабель: мокрое либо сухое.
Ввод электрического кабеля через фундамент дома
Запчасти, нужные для организации неопасного ввода электрики в дом, стоят не сильно много, но существенно увеличивают надежность, электрическую и пожарную безопасность вашего жилища. Конструкции совершенно легкие, с их устройством управится можно своими руками.
Уличная проводка либо кратко о проводе СИП
Мы с вами много гласили о вариантах проводки. Была и сокрытая, и внешняя проводка, но про уличную не гласили никогда. Каждый, лицезрел на улице провода между столбами и имеет представление о том, что же все-таки это такое. Но ведь уличная проводка, это не просто провода, кое-как закреплённые между столбами, все еще труднее. Вот вы, к примеру, понимаете, что провода натягивают особыми зажимами? А если эти провода имеют огромное сечение, то их натягивают при помощи специальной лебедки? Понимаете, что провода, которые от столбов полосы электропередач идут к вашему дому, закреплены особыми устройствами, а не просто привязаны? Сейчас побеседуем о том, как должна устанавливаться такая проводка. Сходу желаю вас предупредить, для работ с такими проводами нужен особый допуск, самому лучше не лезть на столб.
Что все-таки такое провод СИП. Это самонесущий изолированный провод, который применяется в низковольтных линиях электропередач. Изготовлен он из алюминия и применяется в низковольтных сетях мощностью до 25 киловатт. Обычно, СИП применяют для построения четырехжильных, трёхфазных систем энергоснабжения. Что все-таки означает «самонесущий провод»? Это означает, что в этом проводе есть четыре жилы, одна из которых несущая. Как раз она натягивается и вокруг неё в правую сторону намотаны другие три жилы. Три намотанные жилы — фазы, несущая делает функцию нейтральной. Тем выходит, что провод сам себя несёт. Ему ненужно никаких дополнительных устройств, дабы быть натянутым. Таковой провод не опасается погодных критерий, так как несущая жила очень крепкая.
Давайте разглядим провод СИП в действии, на определенном примере. К примеру, на даче провода электропередач идут к вашему дому. Проводов или два, или четыре, зависимо от количества электрических фаз в вашем определенном случае. По сути, эти провода не привязаны, а надёжно прикреплены особыми изолированными зажимами. Изолированными зажимы именуются так как надёжно защищают место ответвления дополнительной ветки от магистрали от всех погодных критерий. А сейчас настало время более точно и детально разглядеть ответвительные зажимы. Существует масса вариантов таких зажимов, но в большинстве случаев встречается один — прокалывающий. Почему прокалывающие?

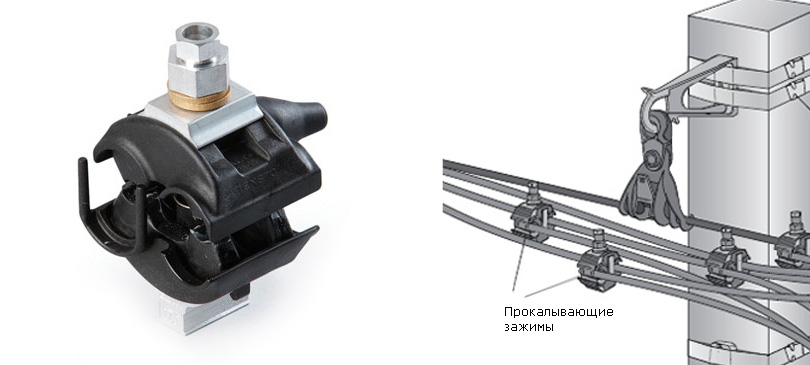

Он прокалывает изоляцию самонесущих изолированных проводов, для контакта с проводником. Эти зажимы являются очень полезным устройством, так как при их использовании не нужна снимать изоляцию с проводов. Это большой плюс, так как в данном случае провода меньше подвержены разрушительному воздействию увлажненной окружающей средой. При контакте с водой хоть какой металл окисляется и разрушается, что тянет за собой нарушение проходимости электричества и опасность. Зажимы решают эту делему, так как имеют особые пластинки для контакта с жилой основного и ответвляемого проводника. Прокалывая кабель, эти пластинки образуют герметичный контакт с проводником, что исключает какое-либо попадание воды. Все ответвительные зажимы имеют в собственной конструкции болт, который помогает плотно затянуть зажим, тем сделать герметичное соединение.

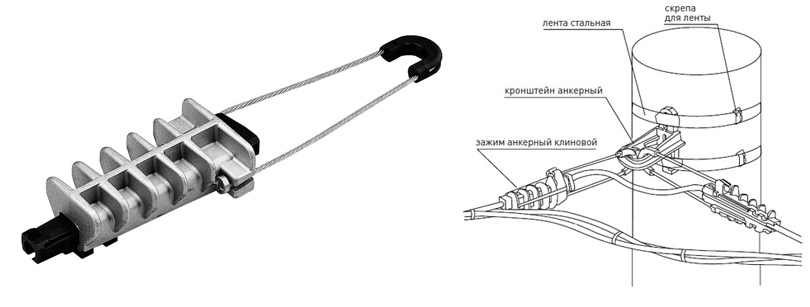

Сейчас побеседуем о более принципиальном девайсе для самонесущего изолированного провода — анкерные зажимы. В простонародье их нередко именуют натяжителями. Анкерный зажим — это особое устройство для крепления проводов СИП. Такие зажимы обычно укрепляют там, где полосы электропередач начинаются и завершаются, также в местах резких поворотов и огромных перепадов высот. Эти зажимы не дают проводу провисать и позволяют его натянуть. Также с помощью их можно сделать верный поворот кабеля без его травмирования. Как они смотрятся показано на картинке ниже.

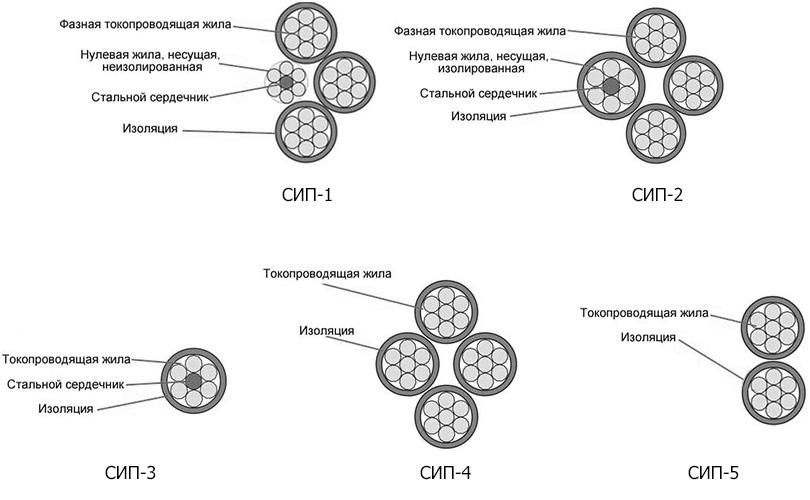

Пора перебегать к правилам выбора самонесущих изолированных проводов и аксессуаров к ним. Существует масса вариантов проводов СИП, от 2-ух до четырёх жил зависимо от количества фаз. Избрать его без помощи других очень трудно, так как это специфичный провод, для узенького круга задач. На выходе мы имеем 10-ки вариантов выполнения — от обыденного двужильного до четырехжильного, с увеличенной несущей жилой. Также есть провода с изолированной несущей жилой, а бывают и такие, в каких она не заизолирована. Так что стоит обязательно побеседовать с тем, кто будет монтировать провод перед покупкой, по другому есть риск приобрести не то, что необходимо. Более принципиально уделять свое внимание на эталон по которому изготовлен кабель — технические условия это либо ГОСТ. Как вы осознаете, ГОСТ — это эталон, принятый государством, что является гарантией свойства и безопасности. Продукция же с маркировкой технических критерий, обычно наименее высококачественная. Просто так как технических критерий много и они все обычно даже близко не похожи на ГОСТ. Представляете, вы покупаете кабель сечением два на 1.5, а получаете две жилы по 0,75 мм. Так что не стоит брать кабель, который изготовлен не по ГОСТу.
С зажимами анкерными и ответвительными, дела обстоят приблизительно так же. У ответвительных зажимов всего две свойства — сечение магистрального проводника и ответвляемого. У анкерных зажимов есть только одна черта — сечение проводника. Зная сечение проводов, вы наверное можете подобрать те зажимы, которые необходимы конкретно для вас. Главное, пристально глядеть на маркировку, что бы сечение вашего провода попадало в допустимый спектр.
Самонесущий изолированный провод — основной метод проводки в низковольтных сетях электропередач. Даже если для вас в жизни не пригодится выбирать СИП, надеюсь для вас было любопытно.
Как поменять провод от столба к дому и кто оплачивает эту работу
Как поменять провод от столба к дому и кто оплачивает эту работу
Большая часть людей, живущих в личном секторе тревожит зачем и как выполнить подмену кабеля от столба к дому. Подача электроэнергии в коттеджи, дачные постройки, также личные дома обычно осуществляется от воздушных магистральных линий. По электрическим столбам идут обнаженные провода, закрепленные через опорные изоляторы. Большая часть магистральных линий издавна устарели, находятся в небезопасном положении, также сильно перегружены, так как с каждым годом потребление электроэнергии растет.
Нередко при нехороший погоде, из-за сильного ветра обрываются провода либо происходит куцее замыкание. Организации, в чьи обязанности заходит сервис магистральных линий обычно не сходу приходят на место трагедии, а при приезде в главном исполняют свои работы не отменно. Потому при следующей неблагоприятной погоде все повторяется опять.
Для чего поменять провода от столба к дому.
Вопрос подключения электричества от столба к дому, тревожит многих обитателей личного сектора городка Красноярска. В нашем городке много личных домов, коттеджных и дачных поселков, деревень которые с развитием, строительством городка стали его частью.

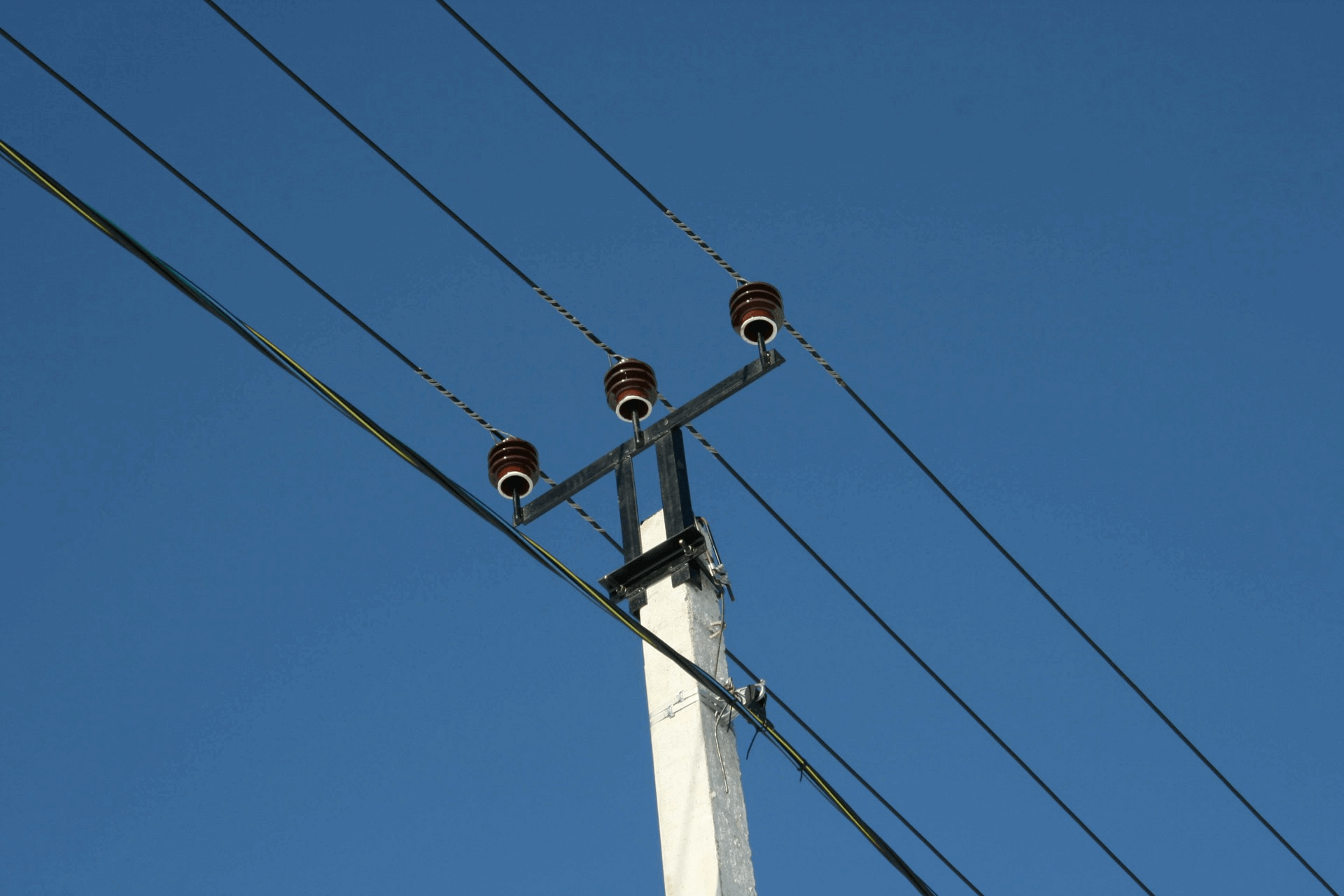

Электроснабжение таких домов, обычно, осуществляется от воздушных линий электропередач, которые выполнены нагим проводом, проложенным по закрепленным на опорах изоляторам. Многие из этих линий устарели и находятся не в наилучшем состоянии, либо перегружены, ведь потребление электроэнергии с каждым годом вырастает.

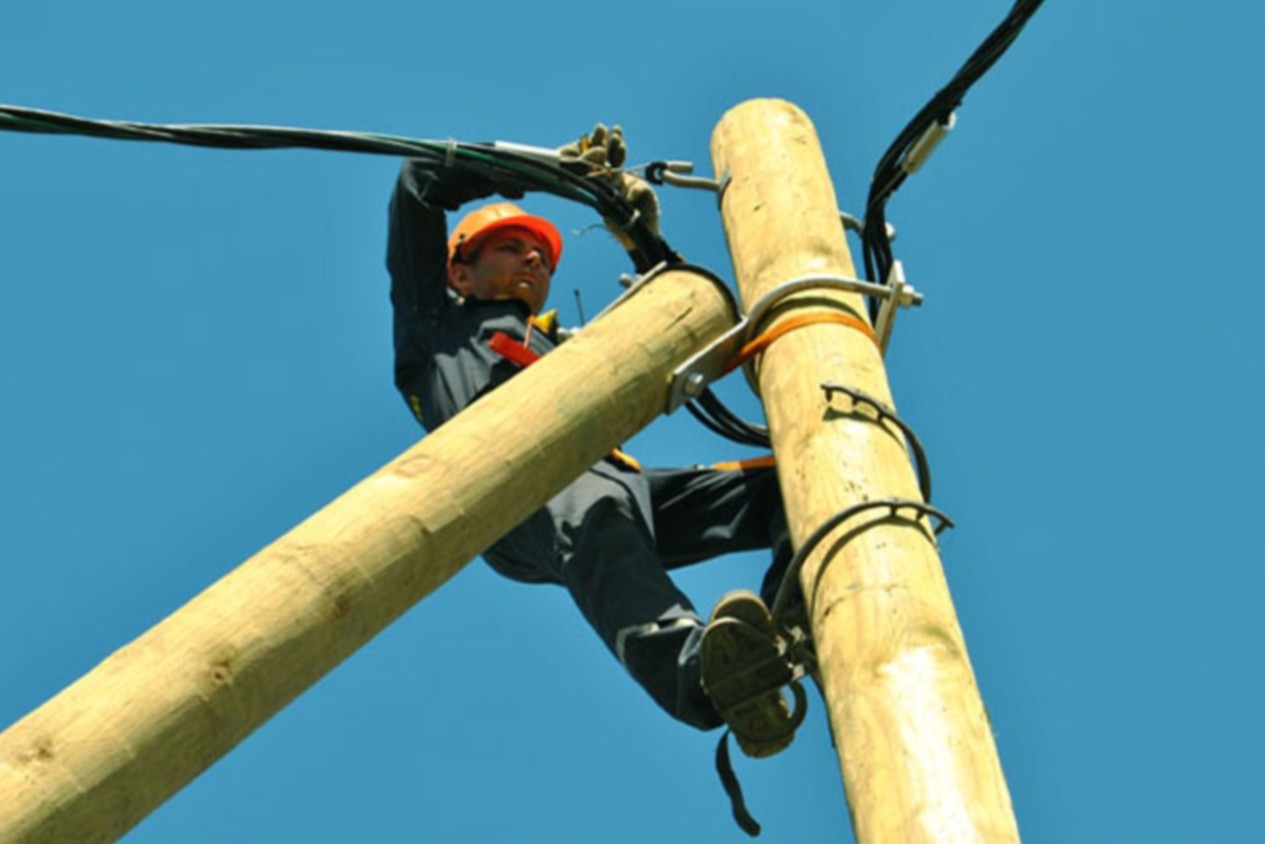

Электрик меняет провода к дому на СИП.
Нередко в нехорошую погоду при сильных ветрах и дождиках происходят куцее замыкание, обрывы проводов. Электроснабжающая организация обслуживающая эти сети не торопится выезжать на трагедии. А если «аварийка» и приезжает то делают все не отменно, только бы поскорее уехать. Знакомая ситуация?
Установка водяных счетчиков преображенское
Особенности подключения
В обязанности сетевой компании заходит только подключение электрики к местности, далее забота об электрификации личного дома либо дачи заходит в обязанности обладателя. Ввод кабеля в дом должен делать мастер, у которого есть доступ к работе с электрическими сетями.
Заблаговременно необходимо приготовить материалы и приборы:
- силовой кабель;
- распределительный щиток;
- УЗО;
- защитные автоматы-выключатели;
- электросчетчик.
Электроток от распределительного щитка на столбе к дому рекомендуется подводить при помощи воздушной полосы изолированным самонесущим проводом. Этот вариант экономичнее и резвее.
Цена услуги
Сколько стоит провести электричество на участок, находится в зависимости от различных причин:
- подаваемой мощности электроэнергии;
- расстояния до распределительного щитка;
- трудности работ.
Мастера делают все услуги под ключ – посодействуют написать заявление на подключение, подготовят местность в согласовании с требованиями, выполнят пуско-наладочные работы, установят и опломбируют счетчик электроэнергии.
Выяснить цена, дабы провести электричество на участок, отыскать квалифицированного мастера, можно по телефону в городке Оренбург либо при помощи онлайн-заявки на веб-сайте. Звоните, мы стремительно решим ваши задачи!
Провести электричество от столба к дому — нормативы
Все нормативы прописаны в ПУЭ – правилах устройства электроустановок. «СтройМонтажБур», как спец организация, делает все работы строго по правилам. Что касается проведения электричества от столба к дому, то здесь мещанину довольно знать следующие моменты:

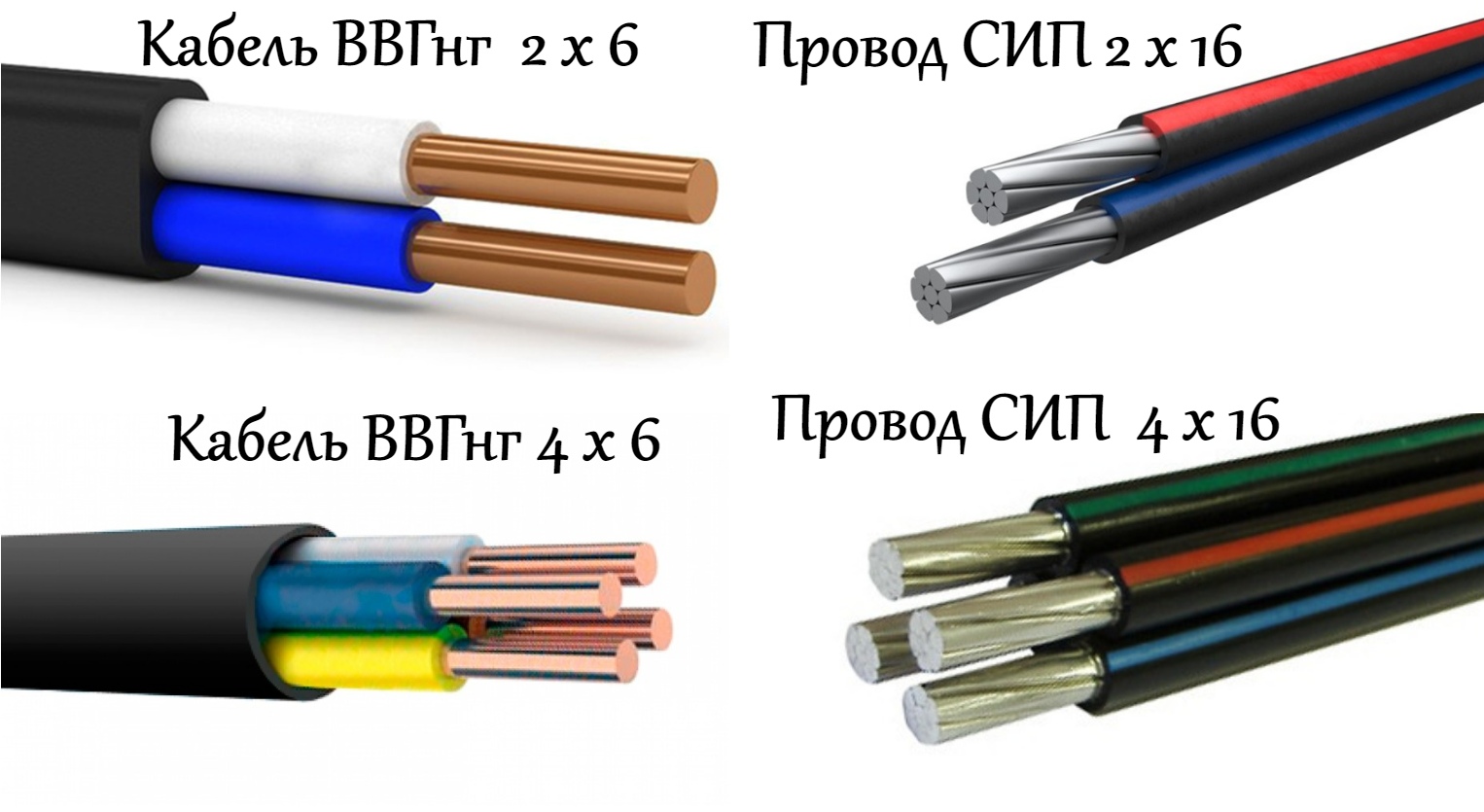

- для ответвлений от электростолба к вводам допускается использование СИП 2х16 – для однофазового ввода, СИП 4х16 – для трехфазного
- применяются стойки опор ЛЭП железобетонные СВ-95.2 и древесные пропитанные длиной 9,5 м
- заглубление опоры делается более 2,2 м
- закрепление опоры в грунте делается методом послойного трамбования
- расстояние от дома до наиблежайшей опоры должно быть менее 25 м, в неприятном случае ставится вспомогательная опора.
Когда оплачивать воду по счетчику
Примеры наших работ
Организации
Электросети обслуживаются 2-мя организациями. 1-ая обеспечивает создание энергии и поставляет в электросети ток, «генерация».
2-ые организации («энергосбыт») обеспечивают доставку тока потребителям (после подключения к электросетям), рассредотачивание энергии, сервис линий электропередачи и сбор средств на использованное потребителем электричества.
В русских реалиях изредка кто сталкивается с генерацией – только те, у кого на участке собственная генерация (к примеру, солнечные батареи либо ветряки), они как раз становятся «генерацией», и дела с энергосбытом у них особые.
Например, Мосэнергосбыт — одна из огромнейших энергосбытовых компаний Русской Федерации.

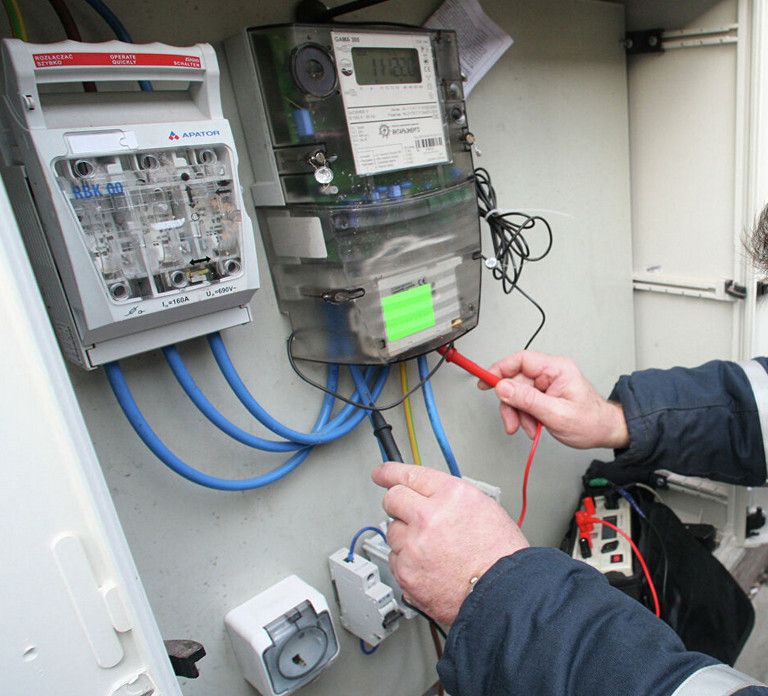

Требования к счетчику
Такая процедура, как подключение дачного дома к электричеству, должна выполняться, как уже упоминалось, с подбором соответственного техническим условиям оборудования. Касается это, очевидно, и счетчика.
Согласно ГОСТ 6570-96, в жилых зданиях должны устанавливаться приборы учета электроэнергии с рабочим током более 30 А и класса точности более 2.0. В остальном выбор счетчика зависит только от личных предпочтений обладателя дома. Очевидно, если дополнительные характеристики раздельно не обсуждены в ТУ. Время от времени, например, снабжающие компании предписывают обладателям домов устанавливать только электрические счетчики. Очевидно, в технических критериях должно быть обозначено количество нужных фаз устройства. Обычно для личных домов выбирают устройства с током более 50 А.
Как должен быть изготовлен СИП кабель от электрощитка к стенке дома?
С выхода второго (выходного) автомата щита учета, провода выходного СИП кабеля (через отверстие понизу шкафа и в гофре), должны подняться по опоре до её кольцевого зацепа, откуда, с помощью комплекта анкерных клиновых зажимов, выходной СИП кабель будет натянут поначалу между кольцевыми зацепами опоры и скобы наверху столба, а потом от скобы наверху столба до точки ввода в дом.
