Вступление про ввод электропитания в древесный дом
Ввод электропитания в дом осуществляется после получения разрешения на абонентское подключение в энергетической организации вашего района, которой принадлежать районные электросети. Согласно правилам, разрешение выдается на запрашиваемую мощность согласно предоставленным вами, заявки, проекту проводки дома и право устанавливающим документам.
Если учитывать, что проект требуют не все сетевые организации, также, что проект составляется по вашему техническому заданию, для вас хорошо было бы осознавать, как в принципе должен быть устроен, воздушный ввод электропитания в древесный дом.
Стоит направить внимание, что данный тип работ, подключение электропитания к дому, должен делать квалифицированный электрик с действующим сертификатом для данных работ. Не надо рисковать и необходимо вызвать электрика на дом. На данный момент это не большая неувязка и предложений электрик на дом в Москве и Столичной области масса.
Для любителей отдохнуть и тем, кто устраивает этот отдых, будет полезна информация про ароматизатор штокмаер, на веб-сайте компании Flame Flavour.
Что такое абонентское ответвление и ввод электропитания в древесный дом
Вы являетесь абонентом для сетевой организации. Ответвление к дому от воздушной полосы электропередачи для вашего дома, именуется абонентское ответвление от магистрали. Если ваш дом стоит в отдалении от основной населенного пт, то вас будут подсоединять к линейному ответвлению магистрали.
Согласно нормативам, воздушное ответвление от воздушной полосы электропередачи не может быть длиннее 25 метров. В случае если расстояние от магистрали до дома более 25 метров, для вас за свой счет и может быть своими силами, придется установить промежную опору. Лучше это выполнить на собственном участке.
Подсоединение к магистрали ВЛИ
Воздушные полосы электропередачи делятся на воздушные полосы выполненные изолированными проводами (ВЛИ) и воздушные полосы выполненные не изолированными проводами (ВЛ). Предполагаем, что у вас магистраль выполнена современной технологией ВЛИ проводами СИП.
Статьи по теме: Система ДУП квартиры
Согласно нормативам, ПУЭ (ПУЭ 7, п.2.4.3), абонентское ответвление от ВЛИ (ввод электропитания в древесный дом) можно делать как с опоры, так и с просвета. Если вы планируете установить вводное устройство на опоре, то желательно выполнить абонентский отвод с опоры. Если планируется установить вводное устройство в доме, то нет различия, делать ответвление от опоры либо с просвета.

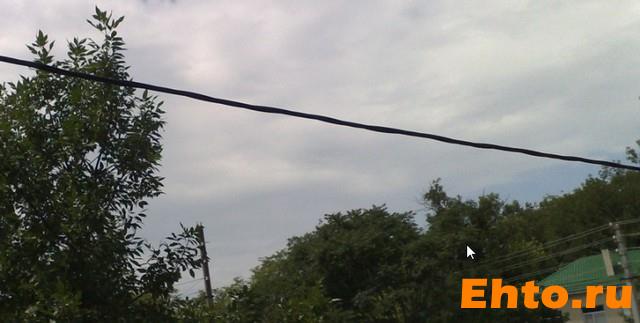

Напомню, что провода СИП (самонесущие изолированные провода) специально созданы для воздушных линий электропередач и ими делается ввод электропитания в древесный дом. СИП не требуют натяжения поддерживающих тросов и «держат» в просветах сами себя.
Сечение проводов абонентского ответвления
Приемлимо, стандартный древесный дом «запитывается» 220 Вольтами и для абонентского ответвления применяется провод СИП 2×16 мм 2 . Это довольно стандартный проект, но могут быть варианты и 380 Вольт и огромных мощностей. Все находится в зависимости от вас, ведь вы подаете заявку на выделение мощности.
Натяжение провода абонентского ответвления

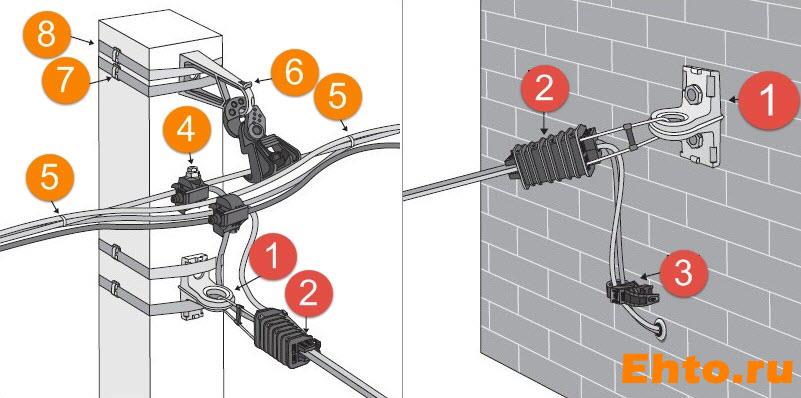

Для крепления, соединения, натяжения провода СИП выпускается самая различная линейная арматура.
- Для подсоединения к магистрали применяются прокалывающие зажимы: Зажим анкерный ЗАН 50-70/1500, PA 1500;
- Для натяжения провода СИП применяются самозатягивающие анкерные зажимы: Зажим анкерный ЗАБ 16-25, PA;
- Для крепления анкерных зажимов к фасаду и опоре дома применяются крепления для анкерных зажимов: КАМ-4000, CA 1500/2000, SO 253.
Разная маркировка соответствует различным производителям.
Как верно делать воздушный ввод электропитания в древесный дом
Есть два принципно различных метода ввести питающий кабель в древесный дом.
Метод 1

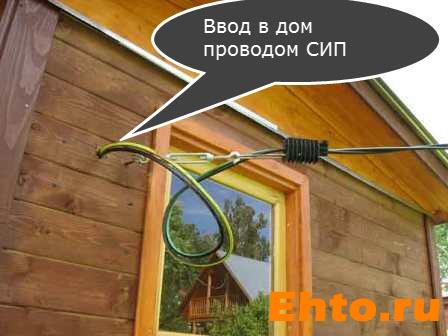

Вводится провод СИП ответвления. Без его разрыва, до вводного устройства либо вводно-распределительного щита в доме.
Метод 2

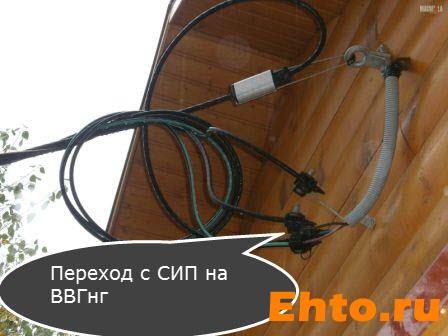

После зажима, провод СИП обрезается, а в дом вводится электрический кабель ВВГнг.
Оба метода полностью нормативны и их выбор зависит только от удобства монтажа. К примеру, если вводной щит установлен далековато от ввода в дом, то лучше перейти с СИП на ВВГнг.
Статьи по теме: Внутренние электросети: устройство и правила монтажа
Как верно обустроить проход кабеля через стенку в дом
Припоминаю, дом древесный, а означает пожароопасный. Проход кабеля делается по специальной технологии. Согласно СНИП 03.05.06-85, проходная гильза в древесном доме должна быть металлической, а уплотнение в гильзе должно быть выполнено из материала, который не пылает и «легко удаляется из гильзы».
Кабель для личного дома какой лучше?
Обычно, личный дом подключается дюралевым кабелем либо проводом сечением жилы более 16 мм2. (АВВГ 2 Х 16, СИП 2 Х 16, АВБбШВ 2 Х 16, АВВГ 4 Х 16, СИП 4 Х 16, АВБбШВ 4 Х 16 , где 1-ая цифра 2 либо 4 это количество жил кабеля, а 2-ая цифра 16- сечение токопроводящей жилы мм2).
Какой нужен кабель для 15 квт?
Для открытого введения при напряжении в 380 В и мощности в 15 кВт нужна медная жила с сечением от 4 мм², и способная выдержать силу тока от 41 А, а для дюралевого провода – от 10 мм² и силой тока от 60 А. Для проложенных в трубе кабелей медные жилы обязаны иметь сечение от 10 мм², а для дюралевых – от 16 мм².
Что лучше монолит либо многожильный провод?
У одножильного кабеля провода более жесткие, чем у многожильного, потому при извиве он лучше держит форму. Когда мы организовываем проводку, нам нужно перейти прямые углы, а это проще делать жестким кабелем. Многожильный же сколько его не сгибай, все равно будет разгибаться, потому форму он держать не будет.
Читайте также Как вычислить сечение кабеля?
Какой кабель применять для ввода в квартиру?
В квартирах, коттеджах либо личных домах, на розеточные группы прокладывают медный кабель 2,5 кв. мм.; Для осветительной группы – сечение кабеля из меди 1,5 кв.
Какой кабель применять для ввода в дом под землей?
Нередко для ввода в дом применяют бронированный кабель ВБбШв либо ВБШв. Также допускается укладка кабеля с дюралевыми жилами АВБбШв. Так как таковой кабель накрепко защищен от повреждения с помощью железной ленты, нет необходимости в использовании защитных труб.
Какой лучше провод одножильный либо многожильный?
В общем случае многожильные провода лучше подходят для питания нестационарного либо подвижного электрического оборудования. При стационарной прокладке их комфортно укладывать в кабельных каналах, они легче проходят повороты и извивы. Для проводки в доме и прокладке в штробе лучше подходят одножильные кабели.
Какой кабель нужен для подключения электрической плиты?
Для подключения электроплиты к автомату идеальнее всего применять многожильные медные кабели, которые владеют достаточной гибкостью и могут быть просто уложены по периметру помещения. Часто встречающийся вариант – провод ВВГ 3х6 3-х жильный, медный сечением 6 мм², он прослужит до 30 лет!
Какой нужен кабель для удлинителя?
При продолжительном использовании в критериях последних температур: ниже -25 градусов и выше +40 он потрескается. Потому при эксплуатации удлинителя в жестких температурных критериях с частыми перемещениями стоит применять кабель марки КГ с резиновой оболочкой и изоляцией.
Какой нужен автомат на 15 киловатт?
К примеру, какой автомат ставить на 15 кВт? Для 15 кВт 3 фазы сколько ампер автомат должен быть на вводе электроустановки? Прежде всего, нужно сказать, что автомат на 15 кВт в 3 фазы воспринимает напряжение в 380В. Поэтому, автомат на 15 кВт просит вводного автомата на 25А.
Читайте также Какого сечения кабель для колонок?
Каким проводом подключать счетчик?
В левый контакт, подключаем фазу, в правый ноль. Все, как на верхних контактах. Для подключения счетчика, идеальнее всего применять провод 1-го сечения с питающим, другими словами, если у питающего провода сечение каждой из жил 6 квадрат, то для подключения счетчика, применяем тоже 6 квадрат.
Какой кабель нужен на 10 киловатт?
При дюралевых жилах и 220 вольт подключения на 11 квт необходимо сечение 10 мм, а на 380 вольт 12,5 квт сечение идет 2,5 мм. Дюралевые провода сечением меньше 2,5 мм не выпускаются.
Можно ли скручивать одножильный и многожильный провод?
Соединение способом пайки
Пайка является одним из более фаворитных способов коммутации. … При помощи этого способа можно скручивать одножильный и многожильный провод и спаивать их с созданием надежного и долговременного соединения, которое обеспечивает малый уровень переходного сопротивления.
Какой кабель нужен для ввода в дом
Размещено в рубрике Электромонтажные работы
Подключение личного дома. Ввод в дом
Подключение к ВЛ, ВЛИ осуществляется опытным спецом. Позвонив в нашу компанию мы будем рады Для вас посодействовать с подключением дома, дачи, бытовки, стройплощадки, гаража и других строений к опоре. Готовы выполнить электромонтажные работы по подключению дома, проектирование, электрофизические измерения по самым применимым ценам. Работаем в хоть какое комфортное вам время. Эластичная система скидок.
Подключения дома к электричеству
Для того дабы подключить личный дом либо коттедж нужно подключение вводного кабеля к полосы электропередач 0,4 кВ. В текущее время при подключении полосы к ВЛ, ВЛИ 0,4 кВ эксплуатирующая организация просит установить концевую муфту. Про установку концевой муфты можно выяснить Здесь. Так же перед подключением вводных кабелей, если у вас новое строительство, нужно собрать некоторые документы.
- Получить технические условия (Т.У)
- Получить акт разграничение
- Выполнить установка на основании проекта
- Произвести электрофизические измерения (ЭФИ)
- Получить акт осмотра смонтированного оборудования
- Заключить контракт с энергосбытом
- Получить наряд на включение
И только позже можно подключить ввод в дом. Заказывая проект у строительной организации либо ИП, перед оплатой попросите показать проект, малость его объяснив. Очень нередко проектировщики делают проект шаблонным, запамятывая поменять адресок, расчеты, вид и метод прокладки кабеля. Размещение и количество розеток, выключателей так же очень нередко не соответствует реальности. При сдачи объекта в эксплуатацию могут появиться дополнительные неудобства либо замечания. Помните, многие проектировщики делают проект прибыльным для них, устанавливая дополнительные аппараты и модули защиты, многим для шага строительства это лишняя растрата средств.
Ввод в дом
Ввод кабеля в дом. Кабель для подключения дома
Обычно, личный дом подключается дюралевым кабелем либо проводом сечением жилы более 16 мм2 . (АВВГ 2 Х 16, СИП 2 Х 16, АВБбШВ 2 Х 16, АВВГ 4 Х 16, СИП 4 Х 16, АВБбШВ 4 Х 16 , где 1-ая цифра 2 либо 4 это количество жил кабеля, а 2-ая цифра 16- сечение токопроводящей жилы мм2). На сей день существует несколько методов подключения полосы к опоре. Если воздушная линия изолирована (ВЛИ) то подключения кабеля к опоре происходит с помощь прокалывающих зажимов ЗОП. Это очень удачный метод, этот зажим предназначен для электрического соединения изолированных проводов ВЛИ-0,4 кВ с изолированными проводами ответвлений методом прокола изоляции. Если воздушная линия не изолирована (ВЛ) то подключения кабеля происходит с помощь ответвительных сжимов.
Если у вас трехфазное подключение дома, тогда кабель нужно применять 4 жильный, если однофазовое— двужильный. При спуске кабеля с опоры (при прокладке в земле) его нужно защитить металлоконструкцией (трубой, уголком, кожухом) промышленного производства с полимерным покрытием. Кабеля должны быть закрыты от земли более 2 метров.

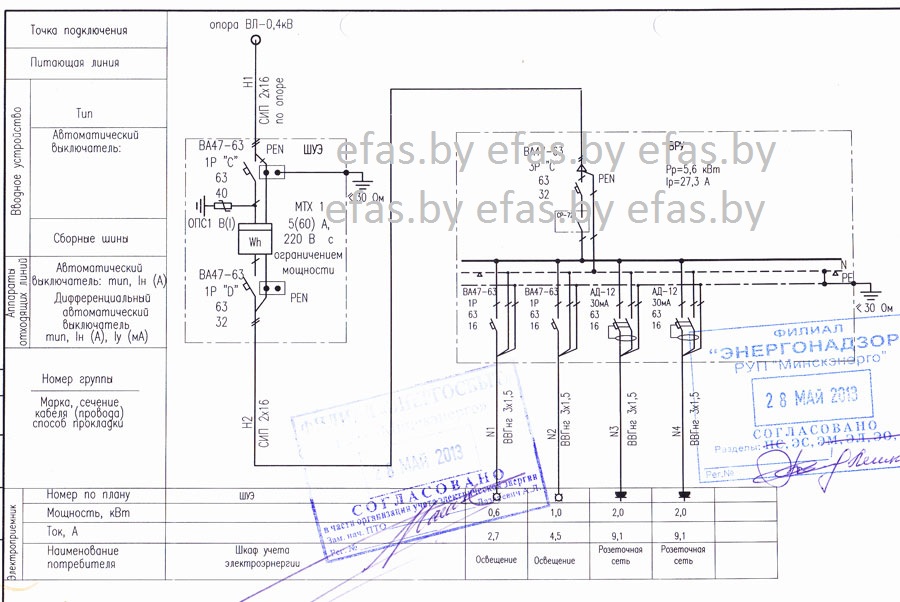

Схема подключения электричества к дому
Схема подключения ввода в дом может быть разной. Воздух-воздух, воздух-земля, земля-земля, земля воздух.
