В электроснабжении любого объекта начиная от хозяйственных, складских помещений, заканчивая сверхтехнологичными производствами нельзя обойтись без электрических щитов. Сам по для себя щит содержит коммутационную аппаратуру и автоматику, также средства для рассредотачивания и подключения потребителей к питающей сети. Говоря обычным языком, щит может являться вводно-распределительным устройством (ВРУ) либо щитом автоматики и управления. Для обычного функционирования системы необходимо применять установочные провода соответственного свойства с соблюдением критерий их прокладки и монтажа. В этой статье мы поведаем, каким должен быть провод для сборки электрощита (имеется в виду марка, сечение и т.д.).

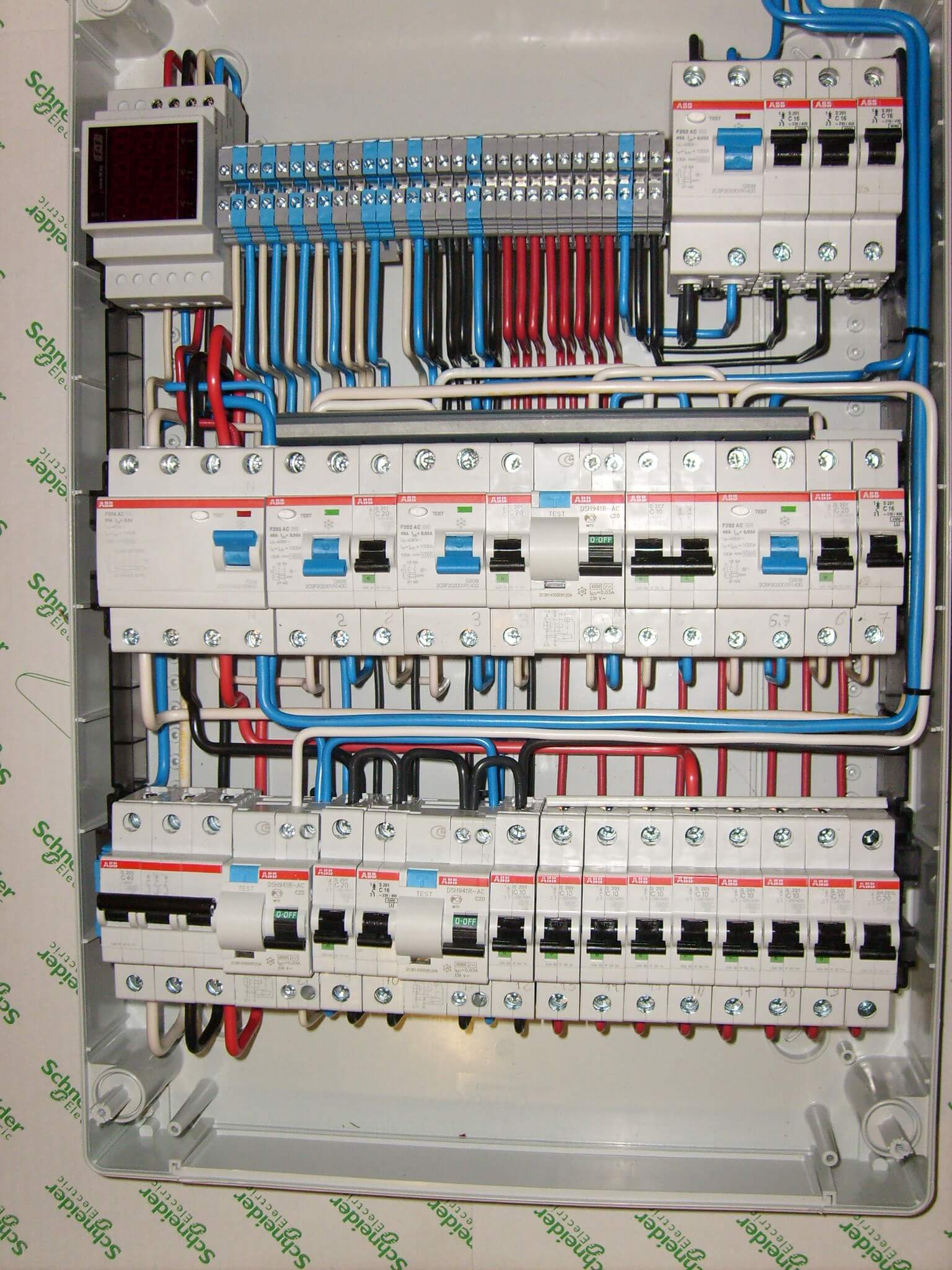

Из чего состоит электрощит
В электрощит через отверстия в корпусе подключается вводной кабель, дальше происходят подключения к электрическому оборудованию в согласовании со схемой. К примеру, при сборке щита питающий кабель подключается к вводному автоматическому выключателю, а уже к нему подключаются соответственное оборудование, которое относится к каждой группе потребителей.
Снутри современного домашнего электрощитка размещено огромное число разных коммутационных и защитных устройств и оборудования другого типа, посреди которых:

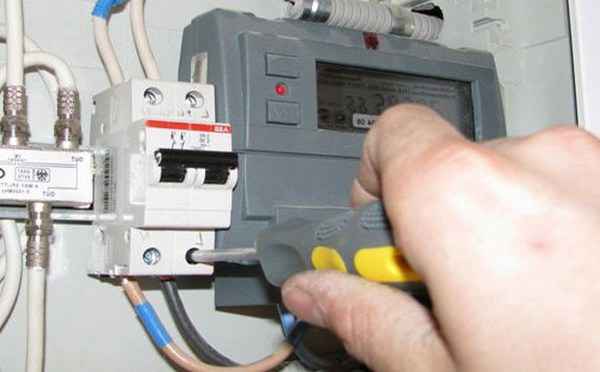

- устройство учета (счетчик электроэнергии). (вводные либо отключающие группы и отдельных потребителей); и дифавтоматы;
- таймеры; ; ;
- другая автоматика.
Корпус электрощита должен быть заземлен, его железные дверцы и другие токоведущие части тоже. Для ограничения доступа сторонних лиц и предотвращения поражения электрическим током, он должен закрываться на ключ.

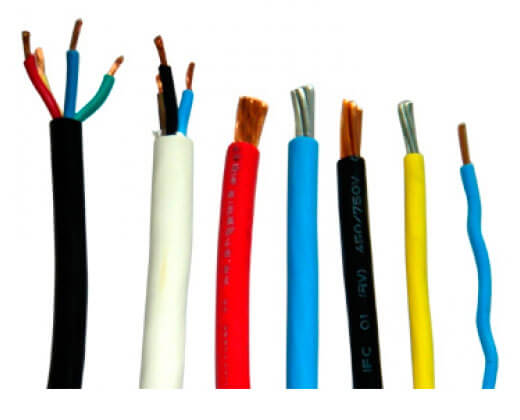

Каким должен быть провод
Требования, которые выдвигаются к кабельной продукции любого вида, определяются из критерий, в каких они применяются и прокладываются. В электрическом щите из-за ограниченного места при его сборке появляется необходимость малогабаритной прокладки проводов. Потому при сборке провод для электрощита изгибается в согласовании со схемой для соединения многофункциональных частей. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, потому дюралевые жилы плохо подходят для этой цели — они ломаются после нескольких сгибаний. Потому следует отдавать предпочтения медным жилам.
Провода различают по классу гибкости, который находится в зависимости от конструкции жил — цельные (однопроволочные) и многопроволочные. Цельные жилы, хотя и трудно гнуть, но можно конкретно подключать к клеммам и винтообразным зажимам. К тому же упругость после монтажа в электрощите не нужна.
С гибкой многопроволочной жилой удобнее работать при сборке, но есть значимая неувязка — ее нельзя применять для подключения к клеммам и винтообразным зажимам, которые применяют во всех автоматах и прочем оборудовании. Дабы подключить гибкий провод к таковой клемме необходимо или залудить конец, или обжать его наконечником типа НШВИ либо НШВИ2 и схожими. Если третировать этим, контакт получится ненадёжным и недолговечным.
С учетом всего произнесенного выше можно прийти к выводу, что для монтажа в электрощите подходят российские провода:
Есть и забугорные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.
Сечение подбирается в согласовании с токами, которые будут протекать через проводник.
Также стоит держать в голове, что есть стандартные цвета для проводов по предназначению:
- фаза – сероватый либо черный;
- ноль – синий;
- земля – желто-зеленый.
При всем этом необходимо проводить таковой установка, дабы не было провисаний провода (в особенности это касается многопроволочных жил) и излишних перегибов (это касается цельных жил). Для этого следует заранее найти нужную длину провода, после этого отрезать на 2-3 см больше, дабы обеспечить обычный ввод конца в клемму автомата.

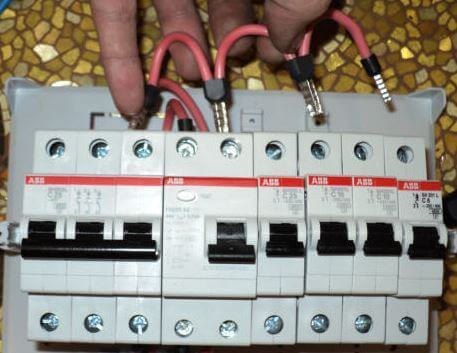

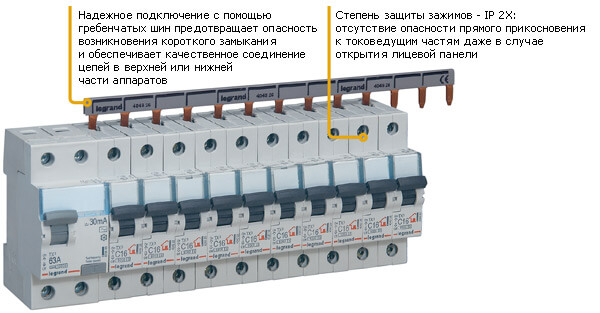

Соединения в распределительном щите с вводным автоматом группы потребителей делают при помощи перемычек между примыкающими автоматами, для этого можно применять и гибкий и жёсткий провод с однопроволочной жилой, но последний удобнее, так как не надо применять наконечники НШВИ. Лучше вообщем избегать перемычек, если это может быть и воспользоваться соединительной шиной. Она жесткая, контакт будет неплохим, и установка будет приятным и эстетичным.
В итоге советуем просмотреть полезное видео по теме:
Сейчас вы понимаете, какой избрать провод для сборки электрощита в личном доме или квартире. Возлагаем надежды, предоставленная информация была вам полезной и понятной!
Какое сечение кабеля необходимо для подключения 15 квт при вводе в квартиру?
Одной из важнейших частей проводки считается участок кабеля, по которому электроток заходит в помещение. Все работающие электрические приборы в квартире будут давать нагрузку на эту часть. От того, какой кабель, и от его характеристик будет зависеть граница мощности, которую будет выдерживать проводка во всей квартире. Если он будет избран некорректно, то гарантировано, что при огромных нагрузках на электросеть, проводка будет греться. Давайте разглядим основной параметр проводника – размеры его сечения, как его высчитать и на чем тормознуть для выделенной мощности 15 кВт в квартиру.
Что находится в зависимости от поперечника сечения проводника?
Между параметрами поперечника сечения и величины тока, которую он может очень провести через себя, стоит ровная зависимость. Об этом молвят законы физики. Потому, если через проводник проходит ток с показателями, превосходящими граничную цифру, то кабель греется. Принципиально, что чем подольше по времени это воздействие будет происходить, тем выше будет температура нагрева. Даже при маленький силе тока проводники могут существенно греться. Дабы соблюсти баланс между сечением проводника и его безопасностью применяются особые таблицы. Мы поможем подобрать лучший кабель для квартиры на 15 кВт.
Если идет речь о квартире, то вышеупомянутое можно выложить другими словами.
Понятие «диаметр сечения» предполагает не только лишь миллиметры, но и границу киловатт, которые расходуются в помещении. При всем этом учитывается одновременное потребление тока электроприборами. Чем этот параметр кабеля больше, тем больше техники можно включать сразу без опасений. Сечение кабеля может выдержать и мощность, выходящую за предельную норму его поперечника. Но при таком продолжительном воздействии на проводник происходит его нагревание, плавится изоляция, может произойти перегорание и даже пожар.
Отнеситесь к выбору поперечника сечения серьезно. Ведь это не только лишь удобство использования электроприборами, но и гарантия вашей безопасности.
Давайте разберемся, какой проводник необходимо применять для квартирной электросети на 15 кВт при напряжении в 380 и 220 В.
Какие бывают проводники для сети на 15 кВт
Прежде всего, принципиально знать трехфазный либо однофазовый кабель стоит применять для ввода в квартиру. Трехфазный проводник обеспечивает уменьшение нагрузки на номинал вводного автомата и электросеть. Но тут есть свои минусы – размеры распределительного щитка. Он будет более массивным, так как автоматы займут 3 либо 4 модуля, ну и сам их размер больше.
Трехфазная сеть предполагает напряжение в 380 В. Для обеспечения защиты от недлинного замыкания в неотклонимом порядке следует устанавливать трехполосный автомат. В главном трехфазный проводник применяется для квартир с электрическими плитами, системами отопления, работающими на электропитании, и другими устройствами, которые потребляют довольно много тока.
Однофазовая сеть несет напряжение в 220 В. Этого полностью довольно для работы стандартных электроприборов (чайник, микроволновка, компьютер, стиральная машина и т.п.).
Кабель различают и по материалу сердцевины. По этому параметру он бывает:
Дюралевые провода дешевле и легче, но их сопротивление больше по сопоставлению с медными кабелями. В современных домах дюралевые кабели практически не применяются.
Расчёт поперечника сечения кабеля
Для начала необходимо узнать, сколько электроприборов будет работать в квартире, и суммировать их мощность. Одновременное их включение маловероятно. Потому для вычисления потребляемой мощности в определенной квартире берут всего 75% от общей суммы. Приобретенная цифра учитывается при подборе поперечника сечения проводника.
При подсчете принципиально учитывать также метод монтажа проводки в квартире. Она может быть открытой и сокрытой. Зависимо от этого однообразное сечение кабеля дает различные показания длительно-допустимых токов.
Разглядим, какое сечение кабеля следует применять при различных фазах:
- При открытом методе монтажа электросети с напряжением в 380 В и мощностью в 15 кВт уместно применять медный проводник с сечением более 4 кв. мм. Принципиально, дабы он выдерживал ток от 41 А. Если идет речь об дюралевом кабеле, то он выдерживает силу тока от 60 А при сечении 10 кв. мм.
- Если провода устанавливаются закрытым методом, то они подвержены резвому нагреванию. Потому и характеристики сечения должны быть большенными. Правильно применять дюралевый проводник с поперечником более 16 кв. мм, а медный – от 10 кв. мм.

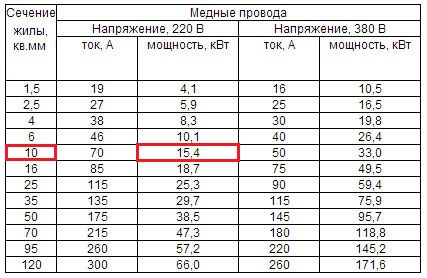

- Для однофазовой сети в 220 В и мощностью 15 кВт применяют медный кабель с сечением более 10 кв. мм. Он способен пропустить ток 70-80 А. Дюралевый провод должен быть с показателями сечения от 36 кв. мм, а сила пропускаемого тока будет составлять до 75А.
Можно ли проводить кабель с завышенным показателем сечения, для чего это нужно? Можно. Это даст в дальнейшем возможность устанавливать дополнительные электроприборы в квартире без риска. Но очень превосходить этот показатель тоже не стоит, так как вводный кабель может быть сильнее проводки в квартире, что опасно в эксплуатации.

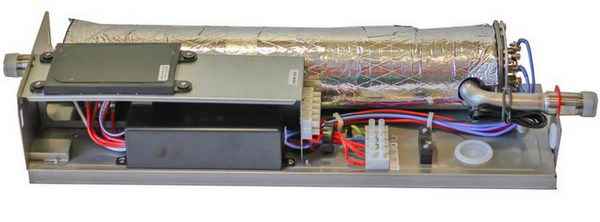

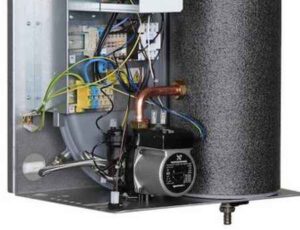

Каким кабелем подключать электрокотел на 6 и 9 кВт
Согласно ПУЭ-7, допустимая нагрузка на стандартную розетку не должна превосходить 3 кВт. Другими словами, электрокотел, мощность которого 3 кВт, как бы и можно подключать через розетку. Но делать это категорически не рекомендуется, так как для электрокотла должен быть отведёт свой свой кабель, и непременно через отдельный автоматический выключатель.
Также многие спорят о том, а можно ли подключать электрокотлы дюралевым кабелем. По сути можно, хотя и рекомендуется электрическое оборудование мощностью от 1,5 кВт подключать через медные проводники. В любом случае, ужаснее от этого не будет.
Вам не будет шоком, что электричество является одним из важных компонент вашего дома. Он обеспечивает бесперебойную работу большинства ваших устройств, и его очень не хватает, когда он отключается. Если он, к огорчению, не станет работать, это может стать истинной головной болью, которая вполне попортит для вас денек. И многие местные обитатели будут находить услуги электрика, который может посодействовать.
Каким кабелем по мощности подключать электрокотел на 6 и 9 кВт

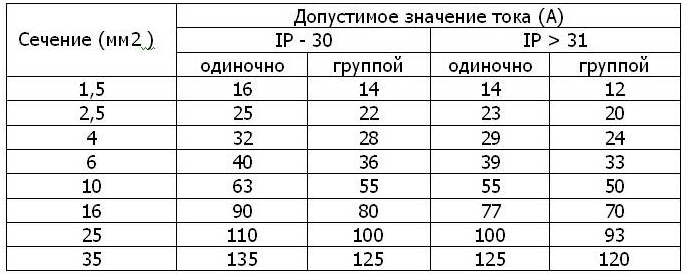

Дабы знать, каким кабелем подключить электрокотел на 6 либо 9 кВт, можно пользоваться таблицей ниже. В любом случае необходимо осознавать, что кабель должен выдержать номинальную мощность электрокотла, и даже быть малость огромное по припасу.
Также необходимо знать, что для подключения электрокотлов к сети 220 Вольт, сечение кабеля должно быть больше, чем для подключения к трехфазной сети 380 Вольт. При всем этом принципиально осознавать, что дюралевый кабель выдерживает наименьшую нагрузку, чем медный.
Итак, для подключения электрокотла 6 кВт пригодится медный провод сечением более 4 мм². Если подключить электрокотел с таковой мощностью через кабель 2,5 мм², то он не выдержит нагрузки и сгорит. Более детализированную информацию о расчёте нагрузок на кабель вы сможете поглядеть тут: https://elektriksam.ru/raschet-nagruzki-na-kabel.html
Для подключения электрокотла 9 кВт, сечение проводника должно быть больше, но более 6 мм². Но необходимо знать, что электрокотлы мощностью выше 6 кВт не рекомендуется подключать к однофазовой сети 220 Вольт.
Поэтому, если котел будет подключаться к 380 Вольт, то и сечение проводника может быть уменьшено (разбито на 3 фазы). Для подключения 9 кВт электрокотла к трехфазной сети 380 Вольт полностью довольно будет четырёхжильного кабеля сечением 4 мм² (с медными жилами).
Какие автоматы ставить на электрокотел
Выше было сказано, что электрокотел, даже на 3 кВт, идеальнее всего подсоединять отдельным проводом и через автоматический выключатель. Дабы высчитать номинал автомата, довольно знать, какой ток способен выдержать кабель.
Кабель сечением 4 мм² выдерживает ток в 27 Ампер. Потому необходимо ставить ближний по значению автоматический выключатель на 32 Ампера, так как автомат на 25 Ампер может срабатывать в итоге перегрузок. Что все-таки касается кабеля сечением в 6 мм², то он выдерживает ток в 40 Ампер. Потому и автоматический выключатель должен быть подобран соответственного значения, более чем на 40 Ампер.
Итак, подобьем итоги:
- Хоть и молвят, но электрокотлы мощностью до 3,5 кВт лучше все-же подсоединять через отдельный кабель и отдельный автомат, можно и с УЗО;
- Электрокотлы мощностью в 7-10 кВт нужно непременно подсоединять через отдельный автомат и по способности с УЗО;
- Для подключения электрокотлов мощностью выше 10 кВт, в большинстве случаев нужна разрешение.
Также принципиально держать в голове, что дюралевый и медный кабель выдерживают различные нагрузки. При всем этом почти все зависит и от того, к какой конкретно сети подключается электрокотел — к однофазовой либо трехфазной сети.
