Если под рукою не оказалось мультиметра и индикаторной отвёртки, но очень необходимо отыскать фазу и ноль, другими словами несколько методов выполнить это без каких-то устройств. В данной статье строительного журнальчика samastroyka.ru будет поведано о том, как найти фазу и ноль в распределительной коробке, розетке, выключателе, также в других, электроустановочных изделиях.
Метод 1 — зрительный

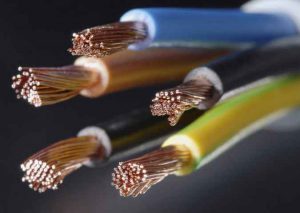

Самый обычной метод найти, где фаза, а где ноль, это поглядеть на цвет изоляции проводов. Дело в том, что цвет каждого провода имеет свою маркировку. Таким макаром, можно полагать, что на карие либо черные провода подаётся фаза, а на голубой — ноль. Провод жёлто-зелёного цвета, по интернациональным эталонам, служит для того, дабы подключить заземление.

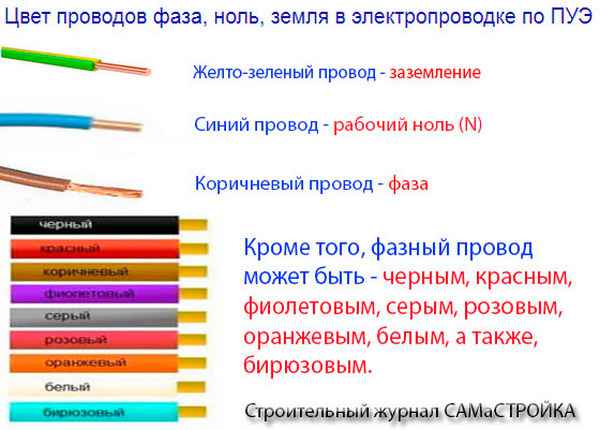

Ниже на рисунке можно разглядеть, какой из проводов относится к фазе, нулю и заземлению.
Как видно на рисунке, синий провод это всегда ноль, а жёлто-зелёный относится к заземлению. Фазный провод может быть разных цветов, но, в большинстве случаев, он карий. Конечно, определение фазы по цвету провода, не всегда 100% рабочий метод, но все таки, он имеет место быть.
Если цвет провода найти не удалось, то, не отчаивайтесь, ниже будут приведены другие методы, как можно отыскать ноль и фазу без устройств.
Метод 2 — контролька

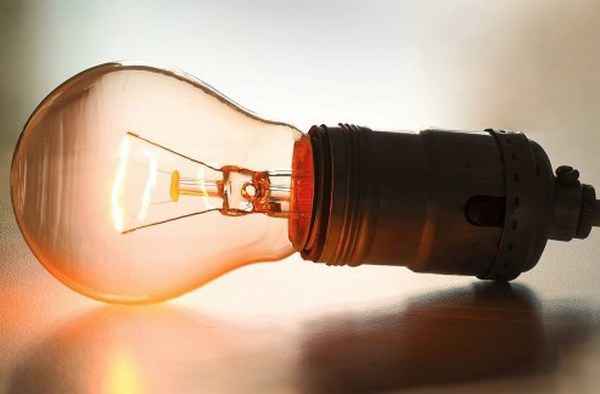

2-ой метод, который поможет найти, где фаза, а где ноль, является 100% рабочим. Для его реализации нужно будет собрать самую простейшую контрольку. Для её производства пригодится обыденный патрон, кусочек двужильного кабеля и лампочка.
Нужно будет зачистить концы кабеля и подсоединить их к патрону. С другой стороны кабеля, концы должны быть также зачищены. Вкручиваем лампу в патрон, и вот, простая контролька — готова!
Как найти с помощью контрольной лампы фазу и ноль? Все просто. Берём один конец провода и подсоединяем его к заземлению, а вторым проводом находим фазу. Лампочка зажгется только в этом случае, если 2-ая жила провода будет подсоединена к фазе.
Можно для поиска фазы, таким макаром, применять и железную трубу отопления. Но это рискованно, так как подключение провода к трубе, может привести к поражению электрическим током, не только лишь вас, но и ваших соседей. Нужно быть очень усмотрительным и не дотрагиваться на этот момент к металлу.
Самодельный тестер для определения фазы
Ну а при отсутствии лампочки, можно собрать самый обычной тестер, который поможет найти фазу и ноль в проводке. Таким макаром, можно также будет найти полярность проводов.

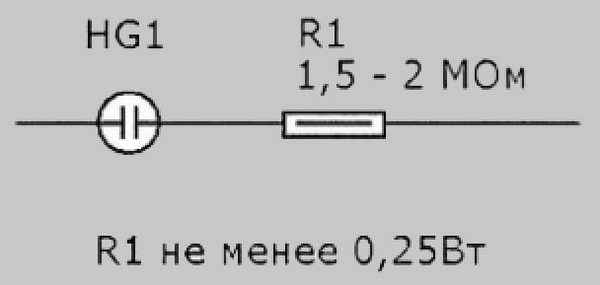

Схема самодельного тестера. Ничего сложного в его изготовлении своими руками, нет.
Определение фазы картошкой
Наинтереснейший метод найти, где фаза, а где ноль, связан с самым нужным овощем — картофелем. Потому если у вас под рукою не оказалось лампы с патроном, мультиметра и тестера, то можно применять для поиска фазы, самую обыденную картошку.
Все что будет нужно, так это кусочек провода, резистор на 1 Мом, и, большая картофелина. Определение фазы происходит, как и в случае с подключением второго провода к заземлению. Первым необходимо «прощупать» и отыскать фазу.
Если все правильно, то на картофеле появится потемнение в месте установки провода. Означает, фазу вы отыскали верно.
Внимание! Принципиальное замечание! Все перечисленные выше методы определения фазы без устройств, являются рискованными в плане поражения электрическим током. Используйте для определения фазы и нуля, только особые приборы, созданные для этих целей. Помните о том, что вы сможете навредить не только лишь для себя, но и другим людям.
Статья написана в ознакомительных целях, специально для строительного журнальчика САМаСТРОЙКА. Создатель статьи не советует так делать, а сам употребляет для определения фазы, отвертку-индикатор, ценой в 65 рублей.
Как подключить провода к люстре
Электрики просто и стремительно делают подключение люстры. Но для неспециалистов это непростой процесс. Тем паче есть люстры с одной и несколькими лампами. Инсталлируются также осветительные приборы с вентилятором либо LED источниками света. Потому для правильного соединения необходимо знать особенности процесса в определенной ситуации.
Что такое фаза, ноль и заземление

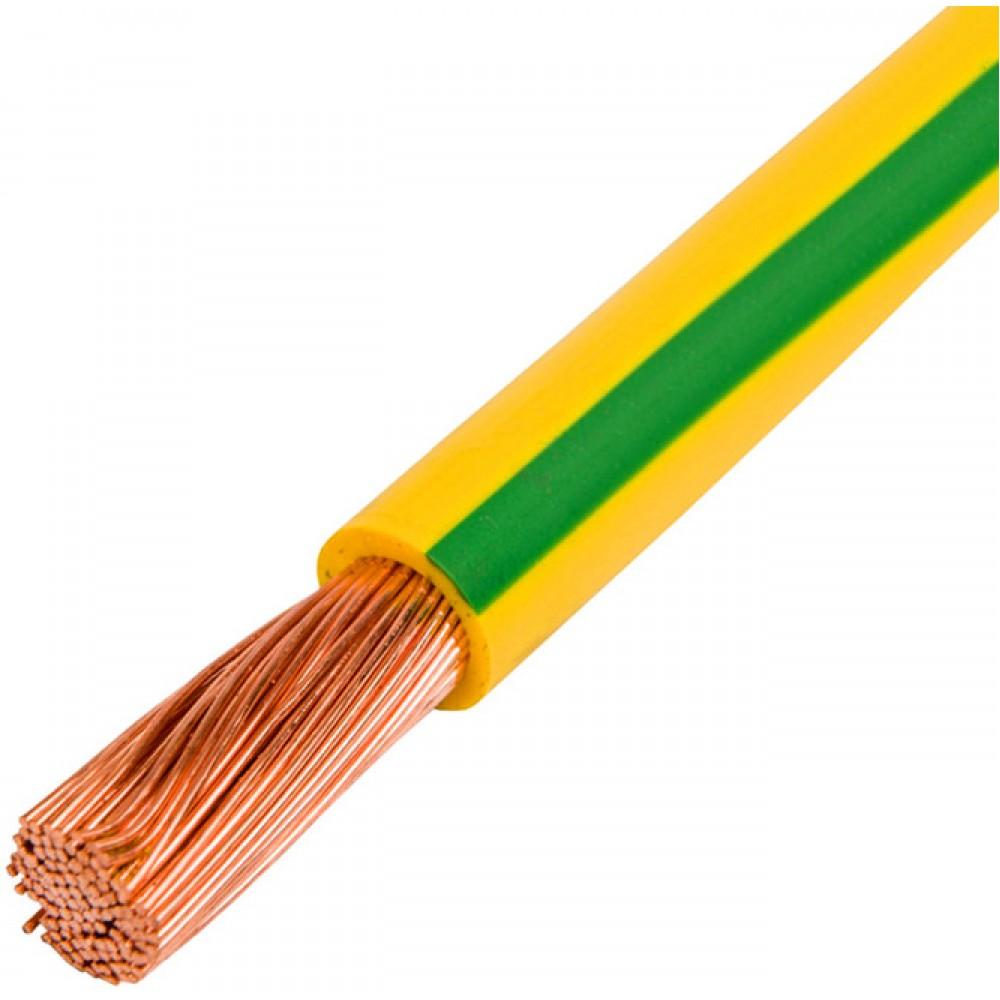

Провод заземления — имеет желто-зеленую изоляцию.

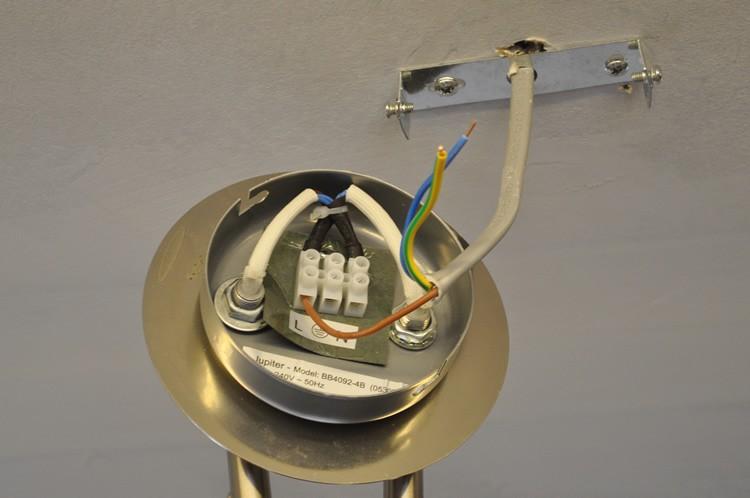

Люстра может подключаться к двум, трем либо даже четырем проводам. Они все выходят из потолка. Если их минимум три, то один будет являться заземлением. Таковой провод именуют «землей». В нем отсутствует напряжение. Провод заземления защищает человека от поражения электротоком. Его спутать достаточно трудно, так как у него изоляция имеет желто-зеленый цвет как в Рф, так и в других странах. На электрических схемах он обозначается латинскими знаками «PE».
Примечание! Электрокабели с заземлением всегда прокладываются в новостройках. В старенькых домах «земля» встречается только после замены электрической проводки. Если осуществляется подключение люстры с 3 проводами, один из которых заземление, тогда можно желто-зеленую жилу игнорировать либо соединить с таковой же в потолке.
Фаза представляет собой проводник, изоляция которого почаще имеет карий, черный либо белоснежный цвет. Но производители также применяют и другие цветовые решения. Конкретно по фазе ток движется к потребителю. На электрических схемах она обозначается литерой«L».
Нулевой провод — это нейтраль. Она применяется для движения электротока в оборотном направлении. Нулевой провод обычно имеет изоляцию синего либо голубого цвета. На электросхемах он обозначается буковкой «N». Ноль также нужен для выравнивания фазного напряжения в проводке.

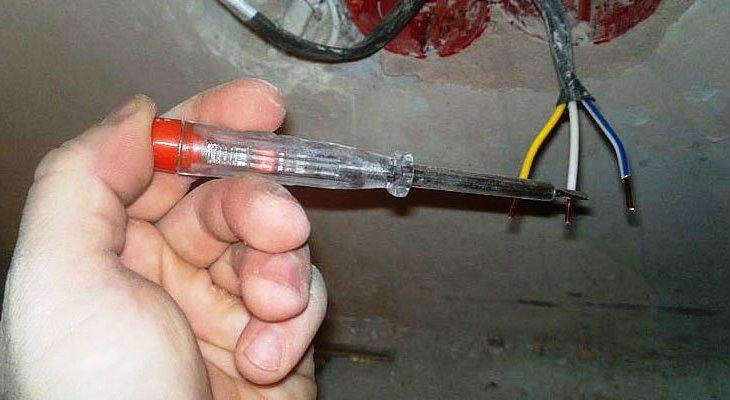

При определении фазы и нуля не надо ориентироваться на цвет проводов. Для этого нужно применять специальную отвертку с индикатором. Инструмент может иметь кнопку включения. Для определения фазы и нуля концы жил провода поначалу разводятся в различные стороны, дабы между ними отсутствовал контакт. Позже к каждому из них прикладывается индикаторная отвертка. Во время прикосновения к фазе на инструменте засветится индикатор. При всем этом он не будет пылать, когда происходит контакт с нулем.

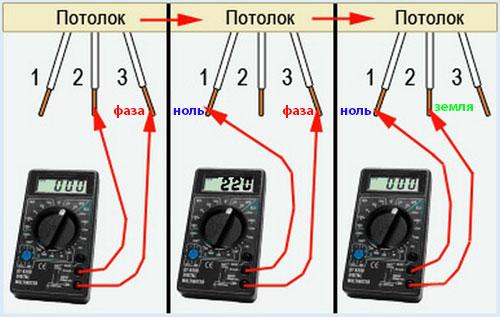

Дабы найти фазу и нейтраль, также можно применять мультиметр. Этот устройство именуется тестером, при помощи которого прозваниваются провода. При его использовании переключатель на устройстве должен быть установлен в положение «вольты». Позже выбирается шкала «больше 220 В». Потом щупы устройства сразу прикладываются к двум проводам. Если они являются фазами, тогда на устройстве будут отображаться нули, так как такие провода не прозваниваются. Когда щупы приложены сразу к нейтрали и фазе, на приборе появится 220 В.

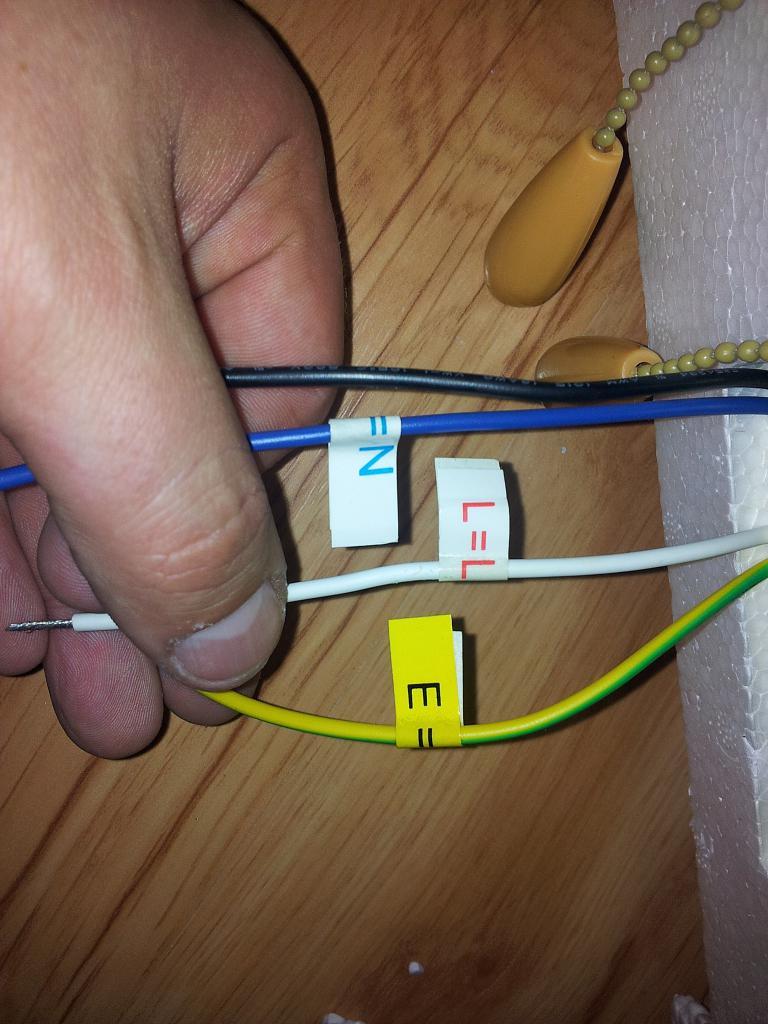

Совет! После определения нуля и фазы рекомендуется выключить автомат в электрощитке. Дабы не запутаться во время подключения люстры, нужно пометить жилы при помощи изоленты либо маркера.
Нейтраль либо фаза на выключатель?
На 1-ый взор, схема подключения люстры при разрыве нуля такая же, как и при установке выключателя на фазе. Но в первом случае осветительный прибор всегда находится под напряжением. Потому существует возможность, что при выполнении работ человека «ударит током». Это может произойти во время замены перегоревшей лампы либо в процессе подключения осветительного устройства. Не считая того, при повреждении изоляции либо электросоединений снутри люстры существует возможность замыкания проводника на корпус. В данном случае во время соприкосновения со светильником человек ощутит сильный электрический разряд. Его последствия могут быть даже смертельными при определенных критериях. Потому рекомендуем заблаговременно проверить какой провод разрывает выключатель и если там ноль, то поменять его на фазу в распределительной коробке.
Виды соединения проводов

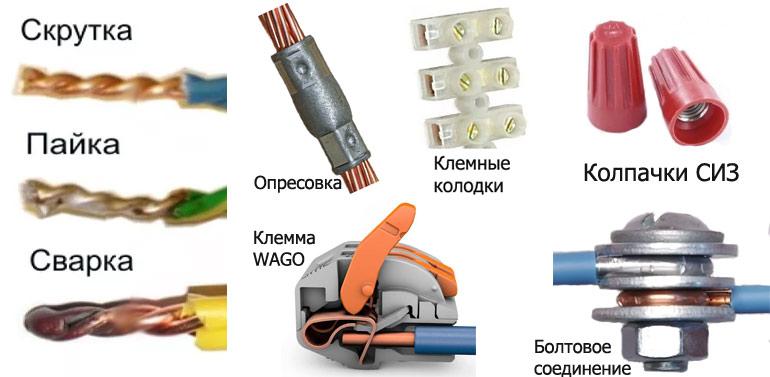

Нужно делать соединение проводов по имеющимся правилам. Ведь такие места отличаются огромным сопротивлением, что приводит к их сильному нагреву. Правильное соединение обеспечит неопасное и безаварийное внедрение осветительного прибора. Осуществляется такая работа при помощи:
- Пайки, которая осуществляется после скручивания проводов, но при наличии опыта, припоя, флюса и горелки.
- Сварки, выполняемой после скрутки однородных жил и при помощи специального трансформатора. Работы проводятся при использовании электродов и средств защиты (очки, перчатки).
- Опрессовки, осуществляемой пресс-клещами при использовании соединительных медных, дюралевых либо медно-аллюминиевых гильз.
- Болтов, позволяющих соединить провода из меди и алюминия. Но между жилами непременно необходимо проложить шайбу из стали.
- Винтообразных клеммников, применяемых при соединении однородных и разнородных жил.
- Колпачков СИЗ из пластика с внутренними пружинами, сжимающих и фиксирующих однородные провода.
- Самозажимных клемм, позволяющих выполнить быстроразъемные соединения однородных и разнородных проводов методом отжатия особых рычагов на изделиях.
Принципиально! Соединять впрямую провода из алюминия и меди нельзя, так как материалы несовместимы гальванически. В месте их контакта даже при маленьком уровне влажности начинает происходить химическая реакция. В итоге соединение окисляется и начинает греться. Это приводит к оплавлению изоляции, недлинному замыканию либо отгоранию провода.
Виды подключения
Если в осветительном приборе два провода, осуществляется обычное подключение люстры к фазе и нулю. При всем этом непринципиально, куда какая жила будет подсоединена. Из потолка также может выходить две фазы при установленном двухклавишном выключателе. В данном случае проводники объединяют с последующим соединением с одним из проводов осветительного прибора. Таковой вариант дозволит включать люстру хоть какой кнопкой, а выключать — сходу 2-мя. Можно также одну фазу заизолировать, а вторую — соединить с проводом осветительного прибора. При таком выполнении свет будет загораться только одной кнопкой выключателя.

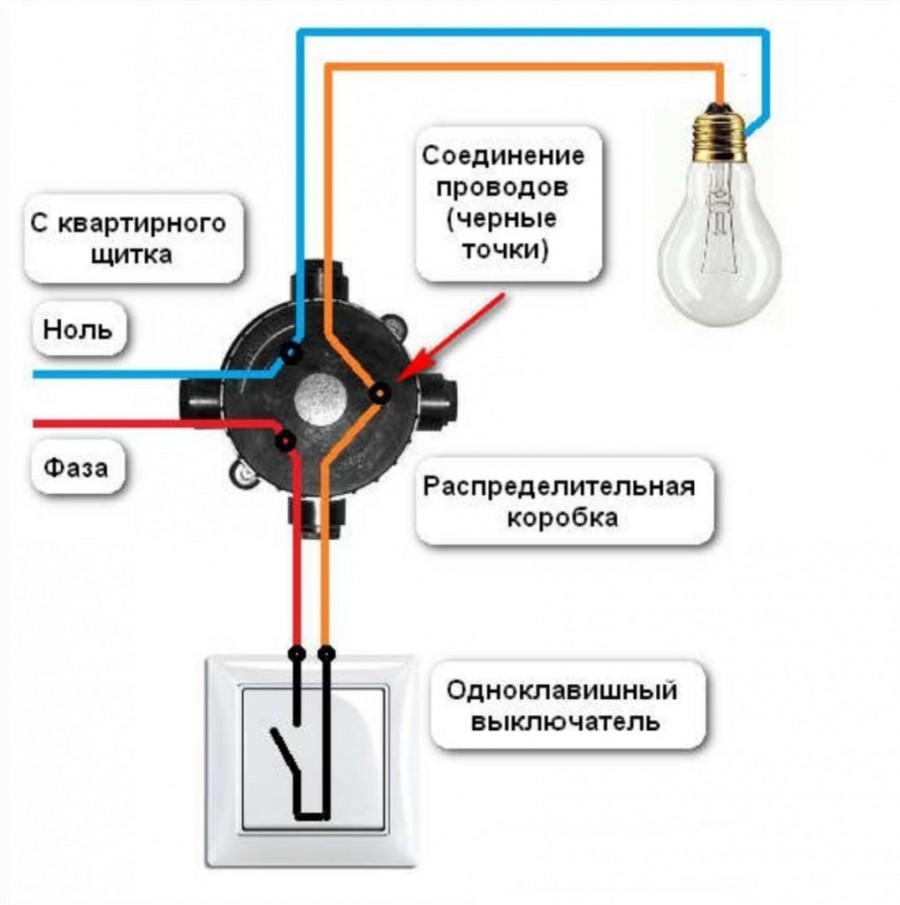

Подключение к одинарному выключателю

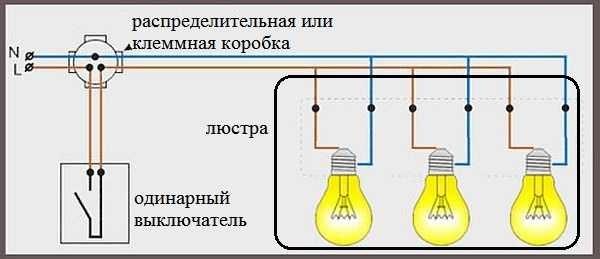

Значительно упрощается установка люстры своими руками, если из потолка выходит два провода, один из которых разрывается выключателем. Но в осветительном приборе их может быть много. Когда провода в люстре только 2-ух цветов, поначалу обнаженные концы проводников с одноцветной изоляцией скручиваются. Позже они соединяются с потолочной фазой либо нейтралью. Со вторыми одноцветными проводами в осветительном приборе производятся вточности такие же деяния. По этой схеме подключения происходит одновременное включение всех лампочек в осветительном устройстве.
Видео подключения люстры к одинарному выключателю
Как подсоединяется осветительный прибор к двойному выключателю
Нередко осуществляется подключение люстры с 5 рожками. Часто также нужна установить трех- либо четырехрожковый осветительный прибор. При всем этом на стенке устанавливается двухклавишный выключатель. Для всех таких осветительных устройств применяется одна и та же схема подключения.

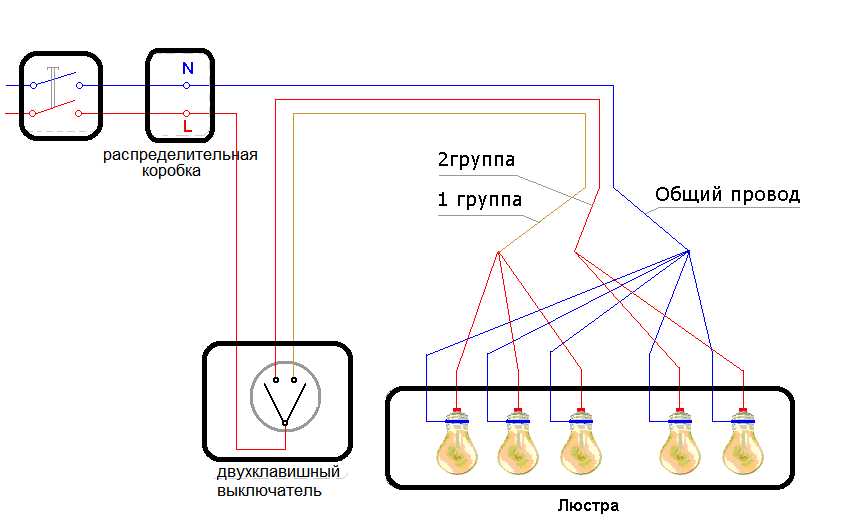

В каждом рожке осветительного прибора находится два провода различного цвета. Дабы верно повесить люстру и провода подключить к двойному выключателю, необходимо их соединить с одной нейтралью и 2-мя фазами в потолке. Другими словами, нужно электропровода в осветительном приборе поделить на три группы. Такая схема подключения позволяет зажигать каждой кнопкой выключателя определенное количество ламп в осветительном приборе. При всем этом разбивку проводников на две группы делают произвольным образом на свое усмотрение.
Видео подключения люстры к двухклавишному выключателю

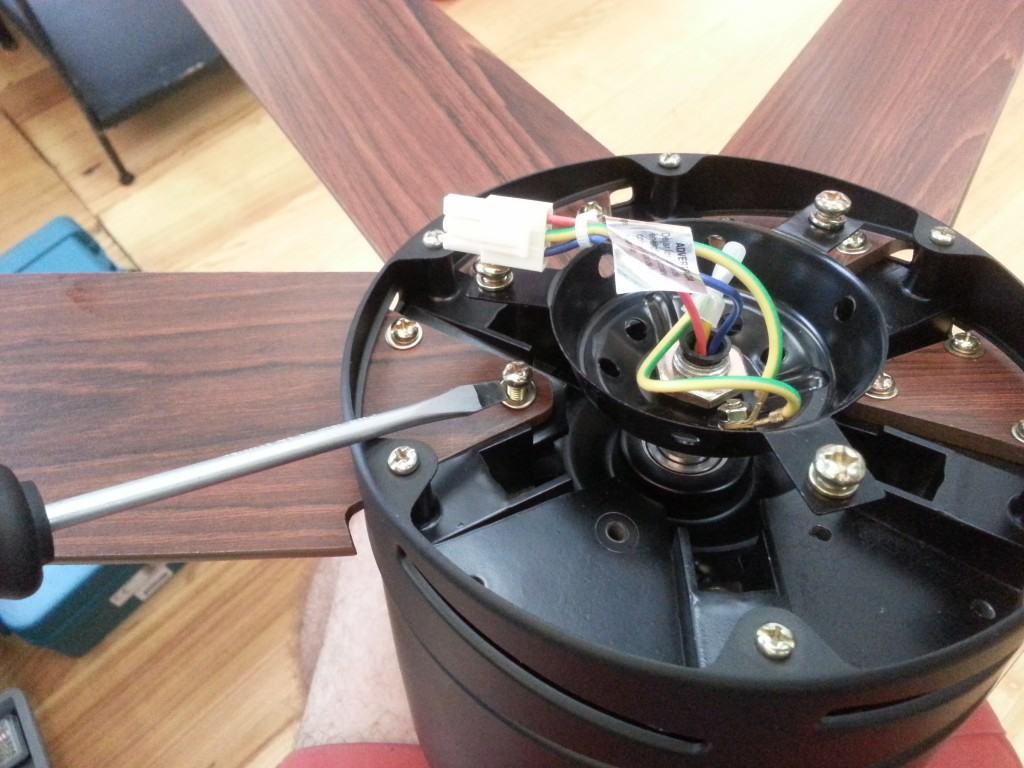

Подключение люстры с вентилятором
На данный момент стильно устанавливать потолочный осветительный устройство, совмещенный с вентилятором. Такое устройство будет в особенности полезно в горячую погоду. Перед подключением вентилятора с люстрой необходимо изучить паспорт устройства. Из него можно выяснить цветное обозначение электропроводов. В паспорте также указывается схема подключения.
Запускать вентилятор можно вкупе с включением ламп либо раздельно от них. В первом случае устанавливается одинарный выключатель, а во 2-м — изделие с 2-мя кнопками, которое делит фазу на два проводника.
Подключение LED люстры

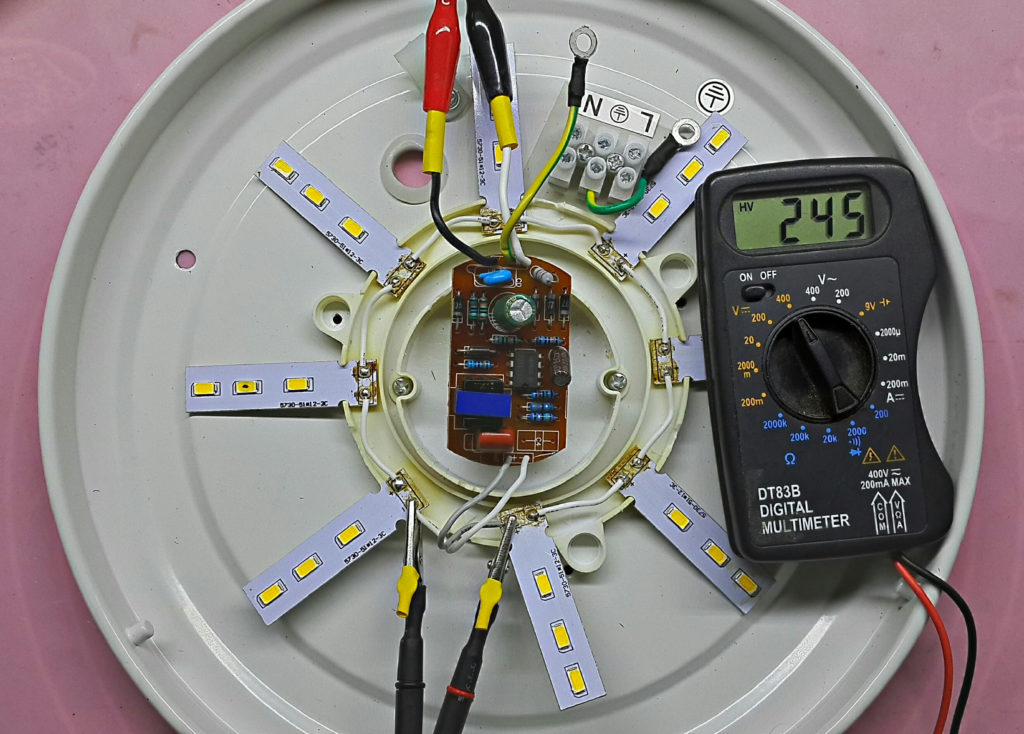

На данный момент стильно также устанавливать осветительные приборы с диодиками. Они потребляют минимум электроэнергии и источают увлекательный свет. Подключение светодиодной люстры осуществляется по схеме из паспорта. Для работы диодных частей нужна низковольтное питание. Для его получения применяется понижающий трансформатор, входящий в набор осветительного устройства. Конкретно на него приходят 220 В из домашней электросети.
Подключение люстры с ПДУ

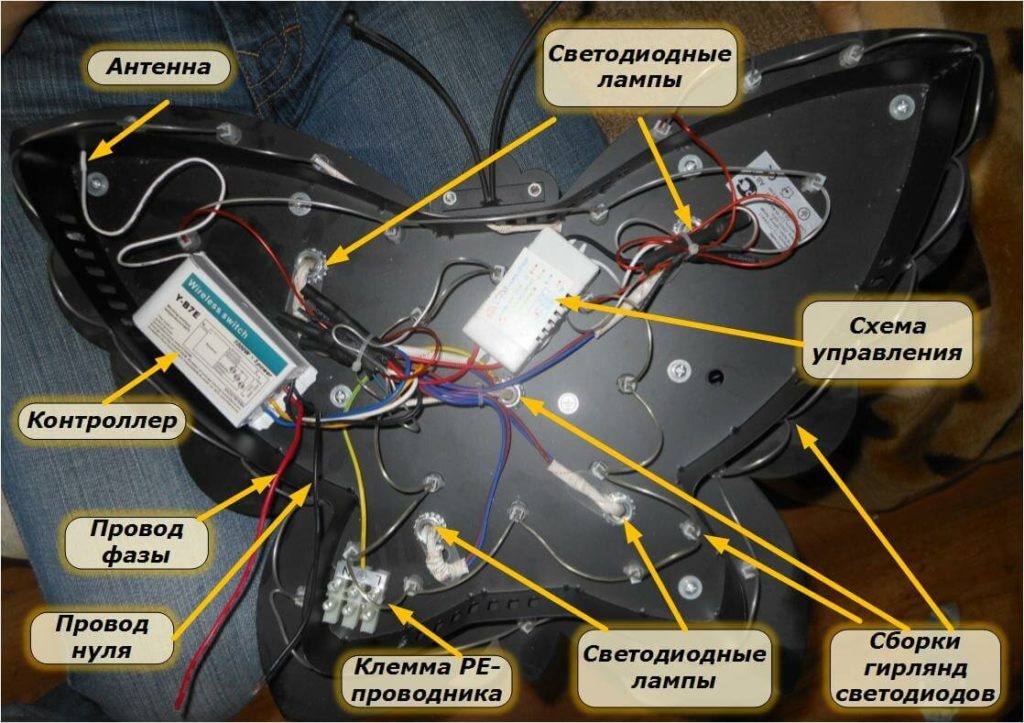

Схема подключения люстры с пультом отличается присутствием блока управления. Им оснащаются определенные модели светодиодных и галогенных осветительных приборов. Само подключение осуществляется методом соединения 2-ух свободных концов проводов в осветительном приборе с фазой и нейтралью на потолке. Легкость процесса разъясняется тем, что производители еще во время производства люстры с пультом собирают всю схему в промышленных критериях. Она стопроцентно готова к подключению.
Примечание! У осветительного прибора с пультом всегда имеется 3-ий узкий проводник. Этот провод делает функцию антенны, благодаря которой осуществляется связь пульта и управляющего блока.
Заключение
Во время соединения проводов нужно соблюдать имеющиеся правила. Нельзя допускать прямого контакта алюминия и меди. Для соединения таких жил проще всего применять клеммники. Дабы не допустить ошибки при установке люстры, рекомендуется поначалу изобразить на бумаге схему подключения.
Если остались вопросы, задавайте их комментах. Мы попытаемся дать развернутый ответ на них.
