Таковой какой нужен для защиты полосы питания плиты.
01 марта 2014, 17:51
Находится в зависимости от сечения провода, и мощности плиты.
Стандартно 6 квадратов и 32 А.
01 марта 2014, 17:54
Это сечение провода должно зависеть от мощности плиты. Как и аппарат защиты.
01 марта 2014, 18:28
ГеополисЭто сечение провода должно зависеть от мощности плиты. Как и аппарат защиты.
Естественно, исключительно в новостройках часто хозяева ещё не знают какая будет плита + практически ещё в позапрошлом году без проводки плиты дом не принимался.
Отсюда и пошло стандартно 6 квадратов и 32 А.
Естественно если есть Мощность то необходимо от неё отталкиваться.
01 марта 2014, 18:44
ГеополисЭто сечение провода должно зависеть от мощности плиты. Как и аппарат защиты.
СП 31-110-2003 п.9.2. Для однофазовых плит — 6мм2 отдельной линией. Без вариантов.
01 марта 2014, 18:50
Есть такое дело. Но, если у меня варочная панель на 3 кВт, сечение в 6ммкв считаю лишним.
01 марта 2014, 18:53
ГеополисЕсть такое дело. Но, если у меня варочная панель на 3 кВт, сечение в 6ммкв считаю лишним.
Естественно и запретить Для вас ни кто не может.
Тогда кидаем 2 провода ПВС 3-4 с автоматами в 20 А.
01 марта 2014, 18:59
ГеополисЕсть такое дело. Но, если у меня варочная панель на 3 кВт, сечение в 6ммкв считаю лишним.
Начинаем вступать в клуб Мастера? )))))
01 марта 2014, 19:02
Я что не знаю?
О каком клубе идёт речь?
01 марта 2014, 19:05
Клуб любителей . "пренебречь — вальсируем"
01 марта 2014, 19:15
LightWay
ГеополисЕсть такое дело. Но, если у меня варочная панель на 3 кВт, сечение в 6ммкв считаю лишним.
Начинаем вступать в клуб Мастера? )))))
Не совершенно так) считаю что работаю с электроустановками уникальных сооружений))
01 марта 2014, 19:17
Геополис
LightWay
ГеополисЕсть такое дело. Но, если у меня варочная панель на 3 кВт, сечение в 6ммкв считаю лишним.
Начинаем вступать в клуб Мастера? )))))
Не совершенно так) считаю что работаю с электроустановками уникальных сооружений))
Т.е. не поленитесь ради "аб скроить 3 рубля на кабеле" пройти согласование спец.критерий?
01 марта 2014, 19:19
LightWayКлуб любителей . "пренебречь — вальсируем"
Всем понятно, что самое слабенькое место в цепи это соединение.
Смысл кидать 1 провод 3-6 если у Вас варочная + духовка и городить 2 излишних соединения.
Когда намного вернее кинуть 2 провода которые просто вкручиваются в клемник варочной и духовки.
Кстате последние всё почаще поставляются без кабеля.
01 марта 2014, 19:25
Я не против ПУЭ.
Просто они часто отстают от реалий. Когда была в большинстве квартир печка, это одно.
На данный момент просто печка — это уже уникальность, её ставят всё пореже и пореже.
01 марта 2014, 19:36
LightWay
Т.е. не поленитесь ради "аб скроить 3 рубля на кабеле" пройти согласование спец.критерий?
Ничего я ни с кем не согласовываю, естественно. Я за адекватность. Временами.
01 марта 2014, 19:53
Для электрической плиты нужен кабель 6кв,мм и автоматический выключатель менее 32А так как обычно розетка и вилка (печная пара) для плиты расчитана на ток 32А.
01 марта 2014, 20:01
hohlachovПросто они часто отстают от реалий.
Не смешивайте теплое с мягеньким
hohlachovСмысл кидать 1 провод 3-6 если у Вас варочная + духовка и городить 2 излишних соединения.
Вы не в праве включать варочную и духовой шкаф в одну линию.
Варочная — это та же плита — вид с боковой стороны.
Духовой шкаф — обыденный потребитель, включаемый в обыденную розетку 16А (любители поставить домой проф оборудование не в счет. По другому, вспомню собственного знакомого, который домой (правда, у него 7 деток) припер пром.стиральную машину на 6,5кВт).
01 марта 2014, 20:03
ГеополисЯ за адекватность. Временами.
01 марта 2014, 20:42
LightWayВы не в праве включать варочную и духовой шкаф в одну линию.
Тем паче нужна отдельная линия для духовки, по другому ограничения на включения электрочайника с духовкой будет.
Опытнейший электрик
01 марта 2014, 21:58
LightWay
Вы не в праве включать варочную и духовой шкаф в одну линию.
А почему не в праве? Так как лучше их высадить на различные автоматы?
У меня варочная панель 4 конфорки — 2 по 1200Вт и 2 по 1700 Итого: 5800Вт (Автомат на 32А ). Но 4 сразу никогда не работают — максимум 3 конфорки — 3600Вт. Означает нужно ставить автомат на 25А и провод 2.5 кв. Подключать впрямую к варочной панели. Духовку подключать раздельно от панели. Мощность духовки 2600Вт. Означает автомат на 16А и провод 1.5 кв. Так?
Автоматический выключатель, ДИФ автомат либо УЗО на варочную панель электрической плиты — что ставить и как
Не много избрать многофункциональную, комфортную и прекрасную электрическую плиту. Ее еще необходимо верно подключить и обезопасить от вероятного недлинного замыкания, перегрузки либо токов утечки Ведь современные плиты, предоставляя способности для кулинарных тестов и помогая нам ощутить себя Джейми Оливером и Аленом Дюкассом сразу, стали достаточно сильными устройствами, сравнимыми с фабричным оборудованием.
И требуют внимательного подхода к неопасному подключению и использованию. Мы поведаем, какими ординарными и доступными способами необходимо защитить варочную поверхность от вероятных заморочек с электричеством.
Что произнесет ваш электрик
Советы проф электромонтера, если Вы обратитесь к нему за консультацией, будут крутиться вокруг следующих понятий: «автомат», «диф», «узо». Если у Вас нет особых познаний об устройствах защиты электрических бытовых устройств, это может вызвать некоторую растерянность.
Если доверяете мастеру, но желаете все-же вдуматься в делему и ее решение, давайте разберемся со методами защиты электрической плиты «на пальцах».
Отдельная электролиния для новейшей плиты
Начнем с того, что для подключения современной варочной поверхности с их средними мощностями 6-10 кВт придется вести отдельный силовой кабель прямо от электрощитка. Очередной отдельный для электрической духовки. При этом это должен быть медный кабель сечением более 4 кв. мм. Марка может быть ПВС, но в большинстве случаев применяют ВВГ.
Линию подключения плиты рекомендуется оборудовать автоматическим выключателем. Это принципиальное и необходимое устройство, которое немедля отключит питание варочной поверхности в случае появления таких угроз, как куцее замыкание либо недопустимая перегрузка сети. Ставится электриком в квартирный щиток. Только необходимо верно найти значение номинального тока.

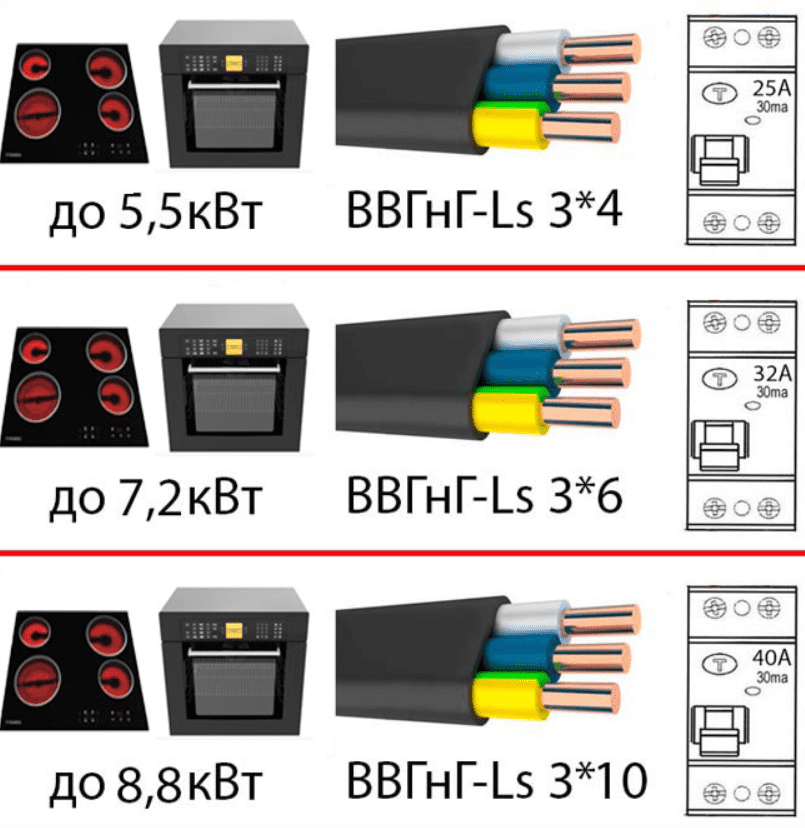

Как подобрать «автомат» для варочной поверхности
Номинал автоматического выключателя рассчитывается просто. Допустим, Ваша электрическая плита имеет наивысшую мощность подключения 6 кВт (Вы узнаете эту цифру из технической документации к устройству).
Для вас пригодиться выяснить ее наибольший ток употребления. Делим мощность на вольтаж сети:
6000 Вт/220 В = 27,27 А.
Пригодится добавить 20% припаса:
27,27 А + 20% = 32,7 А.
Избрать автоматический выключатель нам необходимо того номинала, который поближе всего к приобретенной цифре. Некоторые магазины электротехнических продуктов упрощают задачку неопытному покупателю: к примеру, в онлайн-каталоге магазина «Аксиом Плюс» в разделе «Автоматические выключатели» расположен фильтр по главным чертам, в том числе по номинальному току.
Смотрите: самый близкий к нашей цифре 32,7 А номинал 32 А. Ставим галочку на этом поле и получаем предложения аккурат для нашей плиты — ценой от 40-45 грн. Евро производства Schneider Electric (Франция) — от 67 грн.
С чем же не управится автоматический выключатель
Поставить автомат на плиту самая разумная мысль. Но полной безопасности это все-же не обеспечивает. В бытовых электросетях существует еще одна возможная угроза, не входящая в область задач автоматического выключателя. Это дифференциальные токи, которые могут привести к поражению человека электричеством либо пожару. К огорчению, автомат не выручит, если коснешься обнаженного провода либо корпуса домашней техники с пробоем.
Такие опасности предупреждают отдельные устройства защиты.
УЗО против токов утечки
Самый страшный вариант, когда дифференциальный ток, возникающий из-за заморочек с изоляцией токопроводящих частей, проходит через человеческое тело. Устройства защитного отключения (УЗО) одномоментно обесточат участок сети, на который установлены, при обнаружении таковой утечки.
Потому, даже если в щитке на электрическую плиту у Вас уже установлен автоматический выключатель, лучше поставить к тому же УЗО. Тогда, если на полосы возникнет утечка тока, сработает оно, а если сверхтоки — автомат.
Как его подобрать:
- значение номинального тока выбирайте на ступень выше, чем для автомата. Для рассматриваемой нами ситуации это минимум 40 А;
- принципиальный показатель — чувствительность срабатывания. Выбирайте для варочной поверхности 30 мА, этого хватит для защиты человека. Есть более высокочувствительные на 10 мА, но они могут неверно срабатывать, выключая плиту без надобности и мешая готовить;
- по типу остановите выбор на УЗО маркировки «А», которое сработает даже на дифференциальные токи, возникающие снутри устройства.
Для нашего примера уже в другом разделе лицезреем, что цена подходящего УЗО на 40 А, 30 мА и типа А обойдутся от 360 грн., а евро производства от 410 грн (модель Schneider Electric EZ9R34240 Easy9, 2P, 30мА, 40A).
Устройства «2 в 1»
Для полноты картины необходимо еще поведать про дифференциальный автомат. Это устройство, комбинирующее защитные функции автоматического выключателя и УЗО. Корпус дифа при всем этом компактнее, что упрощает установка в электрощиток.
Как выбирать дифавтомат: значение тока утечки выбирайте как для УЗО, а номинального — как для автоматического выключателя. В нашем случае: 30 мА и 32 А. На этой страничке отфильтруем по данным характеристикам: обойдется это от 250-300 грн, а для продуктов мейд in Europe от 478 грн (модель Easy9 1P + N, 32A EZ9D34632 Schneider Electric).
Сравним цена вариантов
Давайте поглядим, во сколько обойдутся 2 кандидатуры (на примере обозначенных цен на устройства серии Easy9 от Schneider Electric):
- Автомат плюс УЗО: 67 грн + 410 грн = 477 грн,
- Дифавтомат 478 грн.
Видите ли, по стоимости совсем идентично. Для других производителей и серий соотношения могут колебаться в ту либо иную сторону, но примерно издержки равны. Как и задачи обоих вариантов.
Итого: избираем «по степени готовности»
Ваша плита верно установлена, запитана отдельным кабелем и вооружена автоматическим выключателем соответственного номинала, но защиту от токов утечки тоже охото поставить?
Самый обычный исходя из убеждений логики и монтажа метод — дополнительно приобрести УЗО. Подключается оно в щиток сразу после автомата, последовательно в одну линию с ним.
Если же в доме только делается ремонт, и внутренность для электрощитка еще не куплена, выбор за Вами и вашим мастером. Сможете установить раздельно автоматический выключатель и УЗО, либо же обойтись универсальным устройством защиты — дифавтоматом.
Но имейте в виду: 2-ой вариант компактнее, 2 модуля дифа заместо 3 (1 на автомат и 2 на УЗО). Если в щитке критично не достаточно места, ставьте дифференциальный автомат.
