Перед тем как решить какой автомат подключить, следует задуматься, сколько киловатт потребляет наше бытовое оборудование? Пошевелили мозгами, хотя бы приблизительно? Мы побеседуем с вами сейчас конкретно о 16-ти амперном автоматическом выключателе, так как фактически для всех домов данный выключатель является наилучшим выбором. Сколько он выдержит, для какой мощности подходит, для какой фазы таковой выключатель подойдёт, а главное где его приобрести. Об этом в нашей статье.
Назначение автоматических выключателей
Автоматические выключатели либо по-другому автоматы, отвечают за оперативное включение и отключение низковольтных электрических цепей, также защиты от недлинного замыкания, перенапряжения и перегрузок. В автоматах важную роль играют расцепители, они делают защитную функцию в данном устройстве. Расцепители реагируют на отклонение от обычного значения. В автоматических выключателях устанавливают:
- Расцепители наибольшего тока, которые реагируют на куцее замыкание;
- Расцепители малого напряжения реагируют на перенапряжение;
Сейчас побеседуем о ёмкости автомата на 16 А
16-ти амперный автомат может осилить нагрузку в однофазовой сети в пределе 3,5 кВт, а в трёхфазной в границах 18,2 кВт при напряжении в розетке 220 вольт.
Мощность автомата — это потребляемая энергия всех бытовых устройств в доме, которые работают от одной электрической сети. Для того, дабы выяснить мощность автоматического выключатели нужна осознать токовую нагрузку и знать токовое номинальное значение. Мощность 16-ти амперного автомата в однофазовой сети — 3520 Вт, а в трёхфазной сети мощность равна 18200 Вт.

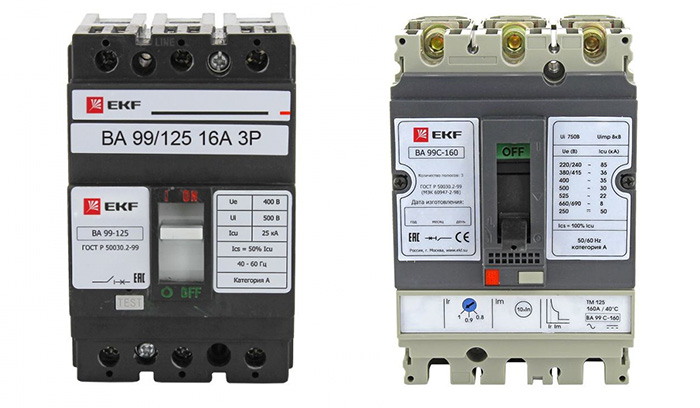

Какими чертами обладает автоматический автомат на 16 А
Начнём с того, что производитель должен маркировать корпус такового устройства. Самое принципиальное, что должно быть обозначено – это его номинальный ток. Таковой автомат рассчитанный на 16 а в протяжении долгого времени сумеет пропускать через себя ток в предельном для него значении не отключаясь при температуре 30°C. Если температура будет понижаться, то номинальный ток будет возрастать, а если температура будет возрастать, ток снизится.
Не считая этого на устройстве должны быть указаны коммутационная способность. Коммутационная отвечает за возможность автомата обесточиваться во время недлинного замыкания. Но сам автомат во время данного отключения должен оставаться работоспособным. Бытовые устройства владеют коммутационной способностью 4500A и 6000A. При всем этом, чем больше коммутационная способность автомата, тем дороже он выйдет.
Как данное устройство работает

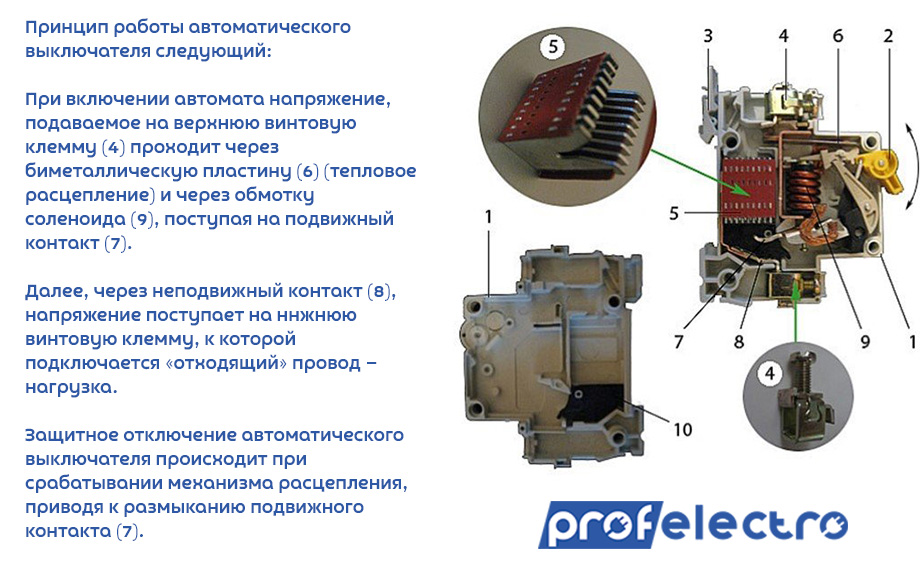

Главным элементом автомата, можно сказать – сердечком, является электромагнитный расцепитель. В одном автомате может быть установлен устанавливается один либо несколько расцепителей с различной селективностью. Такие расцепители в состоянии защитить электрическую цепь от перегрузки тока во время недлинного замыкания. Во время, когда происходит перегрузка сети срабатывает катушка расцепителя и цепь разрывается.
Благодаря автомату верно работает всё электрооборудование в наших домах доме. Для того, дабы вы смогли без помощи других выполнить расчёт мощности автомата и осознать сколько выдержит то либо другое оборудование, ознакомьтесь со схемой ниже.
На проточный нагреватель 5,5 квт нужен автомат на 32А либо довольно на 25А?
Электрик произнес, что для водонагревателя нужно еще приобрести автомат на 25А.Провод 3*4. Провод купил, а автомат может нужен на 32А. Линия на нагреватель будет персональной (без доп. потребителей). Если будет превышена мощность автомата, то может все погореть?
Спрашивает Дмитрий
Поможем отыскать мастера для любого ремонта
Мастеров онлайн: 611 Заказов в неделю: 785 Предложений в день: 923
Усреднённый расчет таковой: 1кВт — это 5А (ампер). 5,5кВт х 5А=27,5А (ампер). Ближний номинал 32 А. Но практика показывет вот что: автоматы "заточены" на ударную нагрузку, т.е. на КЗ (куцее замыкание). При сравнимо плавном нарастании нагрузки (включение нагревателя в 25-29 ампер) автомат не падает в обморок и расслабленно для себя живёт и не мешает жить другим. Время от времени реагирует на увеличение напряжения в сети. Это для автоматов ABB. Автоматы ИЭК, как ни удивительно, в данном случае живут Собственной жизнью. Кабель непременно сечением 3х4кв.мм (ПВС 3х4кв.мм, КГ 3х4кв.мм — это гибкие кабели. ВВГ-3х4кв.мм, NYM-3х4кв.мм — это жёсткие кабели).
Провод не сгорит, просто уменьшиться срок годности изоляции провода. Для водонагревателей будет нужно установить УЗО лучше ДИФ-автомат. Рекомендую поглядеть паспорт на нагреватель там всегда есть нужная информация. Так же у Вас должен быть установлен КУП (уравниватель потенциалов) С почтением, Федор
Тут работает закон Ома произведение напряжения сети 220В на потребляемый ток равно потребляемой мощности. Т.е. Расчет таковой нагрузка мощностью 1кВт потребляет ток равным = 1000Ват/220В = 4,6А. Ваш устройство 5500Ват/220В=25А — потребляет ток 25А. Потому, если это водонагреватель, то лучше поставить диф.автомат на 32А (с маленьким припасом). Выше тут писали что 25А не падают при плавном нарастании нагрузки, это тоже правильно, но по нормативам положено иметь некоторый припас по мощности. Провод от автомата 3Х4мм.кв лучше гибкий (многожильный). И помните, по нормативу, при подключении заземления, конец провода "заземления" должен быть короче, "нулевого" провода не меньше чем на 20см. Это позволяет уменьшить внутреннее сопротивление провода "земли", по сопоставлению с "нулем".
Кстати, не все мастера знают, 1-ое включение проточного водонагревателя делается по таковой схеме. Поначалу водонагреватель гонется водой, если это системный (напорный водонагреватель), то перекрывается смеситель, и водонагреватель находиться под давлением с водой. Только после чего !!1-ый раз на устройство подается напряжение. Если эта схема не будет соблюдена, водонагреватель сгорит приблизительно за 5-10сек. На всякий случай подстратесь, и разъясните этот момент установщику. Даже если он знает, то все= повторение-мать учения.
Так же при использовании водонагревателя не забудьте, что квартирный счетчик рассчитан всего на 40А. Потому потребление эл.энергии должно быть разумным, не включайте сразу эл.чайник, стиральную машинку, водонагреватель, холодильник и утюг. ))
Следуйте советам мастера и будет для вас счастье. В случае перегрузки авт. 32А будет включен, а водонагреватель тю-тю.
В случае перегрузки срабатывает пакетник, либо автомат который перед щитком, зачем они выдуманы? дабы просто так глядеть на них? И что вы имеете ввиду под словами "тю-тю", простите, просто, тут не детский сад.
Извините про детский сад не сообразил, в случае перегрузки имея автомат высокого ампеража и аппаратуру рассчитанную на более маленький ампераж получаем дохлую аппаратуру, проведите эксперемент и проверте.
Или Вы выражаетесь не точно, или вы сами не осознаете, что гласите. В этом случае я бы Для вас порекомендовал почитать физику 6ого класса, сложение токов при параллельном подключении и снова вспомнить закон Ома. При параллельном подключении устройства напряжение на нагрузке всегда 220В, при всем этом устройство не потребляет мощности больше, чем он может потребить, потому ток через него протекает ровно таковой, какой соответствует его внутреннему сопротивлению. О какой перегрузке Вы гласите?
Обсуждение закрываю, так как читайте аннотацию к водонагревателю, там должно быть указание сколько ампер потребляет водонагреватель.
Водогрей будет "тю-тю" в случае каких-либо внутренних повреждений в нем. Автомат защищает питающую линию от перегрузок.
да опловление проводки—контактов—пожар.Электрик со стаже Олег Владимирович
Итак вот дабы не было оплавления проводки, мужчине грамотный электрик порекомендовал приобрести провод 3х4мм.кв. Потому никакого оплавления контактов не будет. Ставите 32А автомат и все у Вас будет нормально, только аккуратненько, не включайте сразу много массивных бытовых устройств. Если Вы желаете вообщем себя ощущать оч.отлично то купите еще 3х полюсный автомат на 40А и поставите его сходу! после электрощита перед всеми автоматами. Тогда все у Вас будет защищено вполне.
. В последней фразе ошибка — не специально, опечатка. Верно так " купите еще 3х полюсный автомат на 40А и поставите его сходу! после электрощетчика перед всеми автоматами. "
нужно учитовать мощность водонагревателя лучше 32а
Если у вас 3-х фазная система, то после устройства учета 40А 3-х ф. автомат а дальше 1-ф. нагрузку симметрично раскидываете по фазно на этот автомат, и будет как сказано выше Для вас счастье. Водогрейка 32 А 1-ф. , остальное 16А 1ф. розеточные группы, 10А 1ф освещенческие группы, 25А 1ф. плита, еще диф. либо УЗО. ЕЩЕ добавлю можно на ввод поставить до 100 А автомат, но по техусловиям он не проидет, в этих целях его просто перемаркировать на мах.40 А.
А. Автомат на 25 ампер будет отключаться термическим расцепителем через какое-то длительное время. Если не напрягает — сможете поставить 25А. Сечение 4кв.мм. довольно для установки автомата на 32А.
Какой автомат ставить на водонагреватель?
Электрический водонагреватель может быть проточным, может быть накопительным (другими словами, бойлер с баком, если проще).
Обычно проточные электрические водонагреватели более массивные бытовые приборы (если ассоциировать с накопительными).
При выборе автомата прежде всего ориентируемся на мощность устройства.
Выяснить какой мощности водонагреватель можно в паспорте изделия, либо же на бирке, бирка может находится на задней стене водонагревателя.
У меня накопительный бойлер мощностью 1,8 кВт, потому устанавливал автомат на 10 Ампер, этого довольно.
Таковой автомат выдерживает нагрузку до 2,2 кВт.

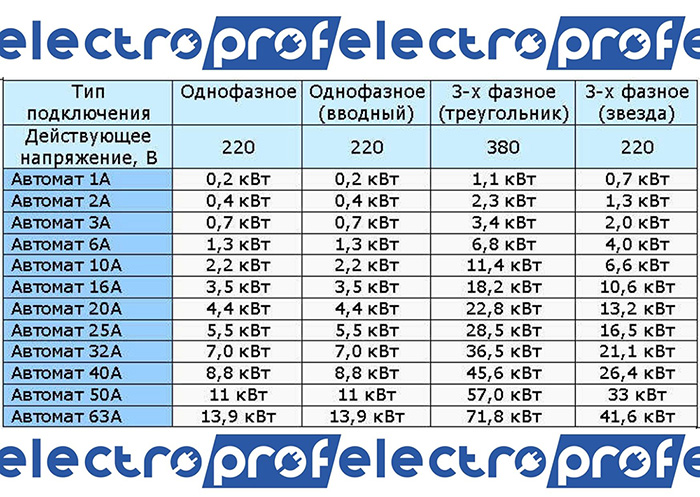

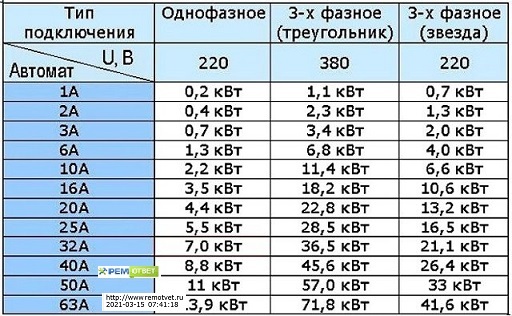

Вот таблица для ознакомления.
Если у Вас более мощнейший водонагреватель (мощней 2,2 кВт) то устанавливаем автомат на 16 Ампер, таковой автомат выдерживает нагрузку до 3,5 кВт (сеть 220 Вольт).
Другими словами автомат подбирается с учётом мощности устройства, это главный ориентир.
"Формула" по которой можно ориентироваться при выборе автомата.
Умножаем мощность бойлера на 1000 и делим на 220.
К примеру у Вас водонагреватель (накопительный) в каком установлен ТЭН мощностью 2 кВт.
2 х 1000 : 220 = 9 (с остатком), означает нужен автомат на 10 Ампер (с маленьким припасом).
Ампер, это единица измерения силы тока (электрического).
Формула упрощённая, но по ней можно полностью ориентироваться.
Если бойлер оснащается вилкой, то к нему выводится розетка, розетка нужна с заземлением.
Так же в схеме подключения бойлера к электричеству должно находиться УЗО (УЗО, это устройство защитного отключения).
Я брал бойлер сравнимо не так давно, более современные модели могут оснащаться интегрированным УЗО.
Другими словами в штатный провод (кабель) "врезана" коробка и почаще светлого цвета, это и есть УЗО.
В более старенькых моделях бойлеров (накопительных) УЗО нет.
Так же учитывайте сечение провода которым подключается водонагреватель.
На розетки обычно выводят провод сечением 2,5 квадрата (медный провод), провод таким сечением (медь) выдерживает нагрузку до 5,9 кВт.
Если бойлер мощней 2,5 кВт, то лучше его подключать раздельно (отдельная проводка от щитка) от других бытовых устройств.
Если Вы спрашивали о производителе автоматов, то у меня установлен автомат "Легранд" (Legrand, это европейский производитель и автоматических выключателей в том числе), заморочек с ним после пары лет эксплуатации, не наблюдалось.
создатель вопроса избрал этот ответ наилучшим
в избранное ссылка отблагодарить
11 месяцев вспять

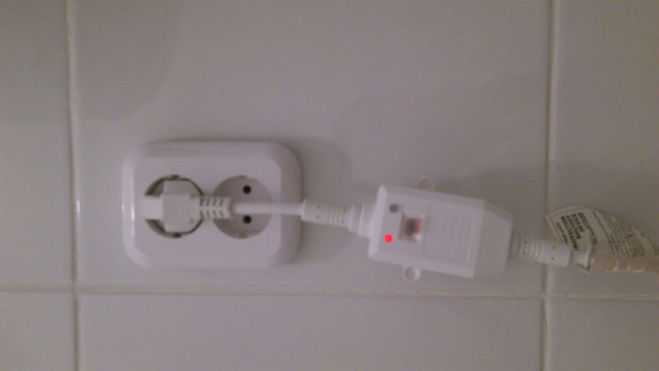

Если водонагреватель стандартный, его подключают в обыденную розетку. Обычно на розетку стоит автоматический выключатель на 16 ампер. С водонагревателями продается вилка. На вилке стоит УЗО. Там две кнопки. Одна вкл. другая выкл.
если автомат на 16 ампер. В сети питание 220 Вольт. Мощность это напряжение помножить на наибольший ток. Получим 3520 ватт это 3,5 квт. Когда мощность достигнет 3,5квт, то автомат должен будет отключить нагрузку. Наивысшую мощность вы сможете поглядеть в свойствах водонагревателя.
Вы не спросили про кабель. Кабель какого сечения нужен для подключения водонагревателя.
в избранное ссылка отблагодарить
11 месяцев вспять
Сначала, автомат должен защитить проводку, об этом не надо забывать.
Потому мощность автомата, прежде всего, находится в зависимости от сечения питающего провода, который подведен к водонагревателю.

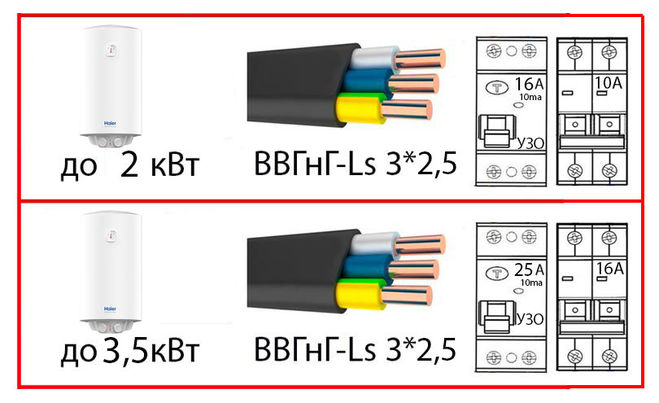

При мощности нагревателя до 2кВт устанавливается автомат на 10А, питающий кабель должен быть сечением более 1.5 кв. мм, если же мощность устройства до 3,5 кВт, тогда нужно установить автомат с номинальным током 16А, а питающий кабель должен быть трехжильным, с сечением более 2.5 кв. мм (имеется ввиду медный кабель).
Если же водонагреватель имеет мощность более 3.5кВт, его необходимо подключать к отдельной полосы с подходящим автоматом впрямую (без розетки).
Устанавливать лучше двухполюсный автомат.
Водонагреватель должен быть непременно заземлен, для этого и нужен 3-х жильный питающий кабель.
Вместе с автоматом в линию для водонагревателя нужно устанавливать также УЗО (устройство защитного отключения), при этом параметр по токам в нем должен быть на порядок выше, чем ток автоматического выключателя. Ток утечки устройства не должен превосходить 30мА.
В современных водонагревателей кабель подключения уже имеет свое встроенное УЗО, тогда устанавливать дополнительное устройство нет смысла.
При подключении нагревателя к общей розеточной группе, нужно учесть и другие потребители, которые могут работать сразу с нагревателем. Может быть, проводка не выдержит таковой мощности.
Если вы собираетесь подключать нагреватель через розетку, то выбору розетки необходимо уделить повышенное внимание. Розетка должна подходить для помещений с завышенной влажностью – иметь маркировку IP44 либо IPX4 (степень защиты).
Но даже гидрозащищенные розетки в сырых помещениях необходимо устанавливать согласно ГОСТ Р 50571-7-701-2013, который воспрещает устанавливать розетки поближе, чем 60 см от умывальника либо ванной, а высота розетки должна быть 130 см.

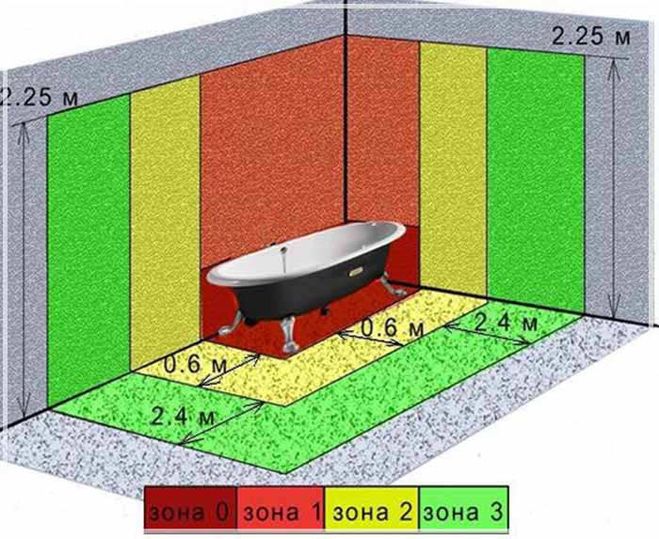

Мокроватые помещения принято разделять на зоны. Розетки разрешено монтировать в третьей зоне.
При выборе метода подключения водонагревателя (в розетку либо впрямую), пристально прочитайте аннотацию к устройству. Если обозначено, что его можно подключить впрямую либо при помощи имеющегося шнура питания, тогда вопросов нет. В неприятном случае прямое подключение может лишить вас гарантии на водонагреватель.
Подключение в розетку имеет свои достоинства – если устройство нужно будет снять для очистки, ремонта либо по другой причине, то не придется приглашать электрика, дабы он его отключил от сети, а после обслуживания опять произвел прямое подключение.
