Узнайте какой кабель можно применять для прокладки проводки в разных помещениях? Все советы с опорой на действующие нормы и правила электромонтажа, обычным языком!

При ремонте дома либо квартиры может появиться необходимость переместить уже имеющиеся осветительные приборы либо установить новые. Но, вы столкнетесь с неувязкой монтажа освещения и подключения к электросети. Соответственно для подключения осветительных приборов нельзя обойтись без кабельной продукции. Зависимо от ситуации и критерий прокладки необходимо избрать подобающую марку и сечения проводника.

Конструкция и сечение

Кабельную продукцию различают по сечению, типу изоляции, наличию брони, количеству жил и их классу гибкости. Если гласить об освещении, то для стационарных осветительных приборов, типа люстры либо бра, то они подразумевают стационарный (недвижный) установка, для этого подходит жесткий провод либо кабель с однопроволочной (цельной) жилой. Для подключения настольной лампы либо осветительного прибора, который может изменять своё положение, нужна эластичная жила.

Сходу оговоримся, что в домашней проводке, в том числе для освещения, внедрение проводов с дюралевыми жилами запрещено требованиями ПУЭ. Потому современные электрики в этих целях всегда применяют медные провода и кабели. Также стоит держать в голове о том, что в древесном доме рекомендуется прокладывать внешную проводку в гофре, трубах либо кабель-каналах.

Сечение жилы подбирается исходя из присоединенной к нему нагрузки. Для начала разглядим таблицу допустимых долгих токов через токопроводящие жилы.

Обычно электрики пользуются облегченным правилом: для розеток применять кабель сечением 2,5 кв. мм. и больше, для осветительных цепей 1,5 кв. мм.

Почему нецелесообразно использовать жилы толстого сечения для всех потребителей? Дело в том, что разница в цены между 1,5 и 2,5 кв. мм. приблизительно в 1,3 раза, в отдельных случаях и больше. Соответственно цена проводки будет безосновательной и лишней.

Но это справедливо для прокладки полосы от вводного автоматического выключателя до распределительной коробки. Предстоящая разводка может проводиться более узким проводом. К примеру:

1. Вы собираетесь подключать люстру с пятью рожками и установить в них лампы накаливания на 100 Вт. Тогда ток будет равен 5*100/220=2,2 А.
2. Необходимо подключить стенной осветительный прибор, к примеру, бра с одной лампочкой. Он будет употребляться для сотворения растерянного приглушенного освещения, и вы установите светодиодную лампу на 7 Вт. Ток в данном случае будет очень слабеньким 0,03 А.

В обоих случаях провод с сечением жил в 1,5 кв. мм является лишним, исходя из таблицы допустимых токов. Очень узкий провод выбирать тоже не нужно, так как в данном случае трудно получить надежный контакт в винтообразных и зажимных клеммниках. Потому почти всегда для подключения освещения довольно провода 0,75 кв. мм. Он выдержит ток до 14 А (больше 3 кВт), а стоит дешевле, чем 1,5 кв. мм.

Условия эксплуатации

В квартире и личном доме

Выбирая кабель для проводки, в большинстве случаев одну и ту же марку применяют для розеток, освещения и отдельных массивных потребителей. Потому на свет вы сможете применять тот же вариант, что и для розеточной группы. Более пользующийся популярностью кабель для освещения в квартире и доме — это ВВГ. При сокрытом монтаже проводки он является одним из наилучших вариантов. В древесном доме следует применять кабель, который не распространяет горение — ВВГнг, ВВГнг-LS либо NYM.

На улице либо в гараже

Для начала необходимо обусловиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах либо в гофре. В случае подземной прокладки можно применять бронированные кабели либо обыденные, но проложенные в ПВХ-трубе. Для освещения в гараже советы подобны – прокладка внешней проводки в защитной гофре, она защитит провод от механических повреждений и мышей

Вы сможете применять 2 либо 3 жильный провод. Внедрение 3 жильного провода даст возможность установить две группы осветительных приборов, подключив к третьей жиле еще одну фазу. Также трехжильный провод является неотклонимым в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки применять трехжильный проводник, дабы в дальнейшем не было необходимости поменять кабель.

На балконе либо на крыльце дома

В случае установки уличного осветительного прибора на крыльце провод для освещения полностью может быть проложен как внутренним методом, так и внешним. А в случае прокладки в стенке отлично подойдет кабель ВВГ 2х0,75. Для внешней прокладки можно применять его же, но непременно прокладывать в защитной гофре либо трубе. Также подойдет в этом случае провод круглый марки ПВС либо тонкий ШВВП – они гибкие и их будет легче завести в гофру.

Принципиально! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете применять винтообразной клеммник, необходимо непременно залудить либо же оконцевать наконечниками типа НШВИ. Если вы будете применять клеммы WAGO – делать этого не непременно.

В саду

Провод для подключения освещения в саду нужно прокладывать воздушным или подземным методом. Воздушная прокладка в данном случае не всегда вероятна, т.к. для неё необходимо столбики, также вероятна прокладка провода по забору. В таком случае советы следующие:

• Если подразумевается несколько групп массивных осветительных приборов для освещения всего участка, то подойдет ВВГ 3х1,5 либо гибкие перечисленные выше марки провода.
• Кабель должен быть непременно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. Другими словами, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД либо канализационной ПВХ-трубе. В трубе под землей можно применять и марку ВВГ и другие «незащищенные» марки проводов.

В бане либо санузле

Особенностью подключения света в бане либо сауне является высочайшая влажность и температура. Потому рекомендуется применять для освещения теплостойкий провод РКГМ, проложенный в пластмассовой гофре. Так вы получите защиту от повреждения жил, также от оплавления изоляции при работе в высочайшем температурном режиме. Расчет сечения жил проводов в этом случае ничем не отличается от прошлых вариантов.

Дабы подключить свет в ванной можно применять как РКГМ, так и перечисленные выше марки кабельной продукции, но рекомендуется применять внутреннюю прокладку либо применять кабель-каналы для внешней проводки.

Принципиально! Все распредкоробки должны быть герметичны, так как в помещениях с завышенной влажностью увеличивается риск поражения электрическим током. По способности следует дать предпочтение светильникам, которые питаются от 12В.

Как верно избрать кабель? Расчет по току, мощности, предназначению

Вопрос, между иным, не обычной. А именно, в согласовании со СН еще с времен СССР и по сей день работы с кабелем дорогостоящие, ежели с проводом. Но очень ясной систематизации в этом плане не имелось ни в прошлые времена, ни сейчас. Разные источники предоставляют различные точки зрения. Фактически, черта «кабель» либо «провод» присваивается ГОСТом/ ТУ на выпуск определенной марки. А именно, кабель марки ВВП от ОАО «Одескабель» разнится от провода марки ПВС только конфигурацией оболочки: кабель ВВП- тонкий, а провод ПВС — круглый. И ни в одном справочнике о кабелях форма оболочки кабеля/провода не указывается как малозначимый фактор. Потому глядеть нужно в сертификат — там обязательно будет заявлено: это кабель либо провод.

Расчет сечения кабеля

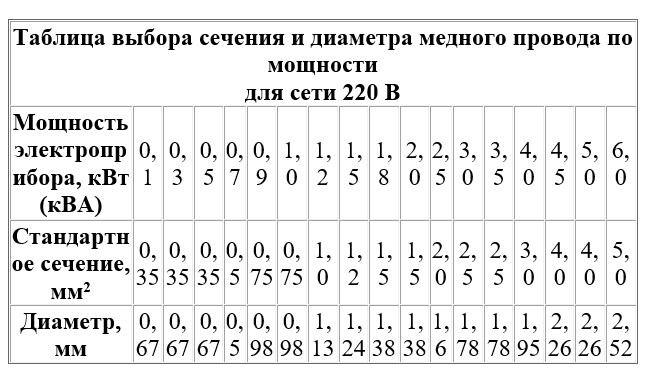

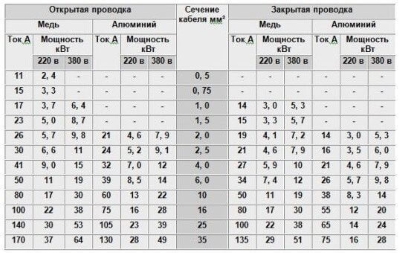

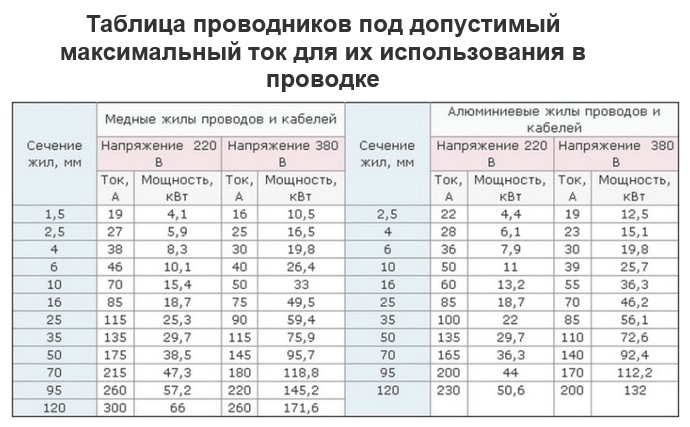

Есть справочные таблички, указавающие, какое сечение дюралевой/ медной жилы необходимо для назначенной нагрузки. Но большая часть электриков используют легкую формулу (разглядим нагрузку в 8кВт.): сечение медного кабеля в 1 мм2 может пропустить через себя 10А либо 2,2кВт (мощность = 10А х 220В).

Поэтому, нагрузка в 8 кВт в А будет равна 36 А (нагрузка=8кВт/220В), а для подобного объема тока будет хватать кабеля, у которого сечение равно 4мм2.

Этот расчет более — наименее подходит для кабелей из сечением не больше 6 мм2. Для огромных сечений необходимы таблицы «Допустимых токовых нагрузк».

При равной нагрузке сечение дюралевого кабеля должно составлять практически на 30% больше, чем у медного. Сечение кабеля — это площадь жилы в срезе, которая проводит ток.

Сечение круглой проводящей ток жилы кабеля получают согласно формуле площади круга S = π × r2, где число π=3,14, а r — радиус.

Когда в жиле пару проволок, тогда сечение жилы будет приравниваться сумме сечений всех проволок. Радиус проволочки замеряется штангенциркулем, а очень тонких проволок — микрометром. Каковой припас по сечению нужен? Припас, безусловно, не будет излишним. Но нужно знать предел.

К примеру, предел обыденных бытовых розеток-выключателей — 16А (3,2кВт=16А х 220В) и подключение розетки при помощи кабеля в 4 мм2, с пропускной способностью 8кВт — это нецелесообразный расход денег.

Также, кабель сечением 4 мм2 вместится совершенно не в каждой розетке.

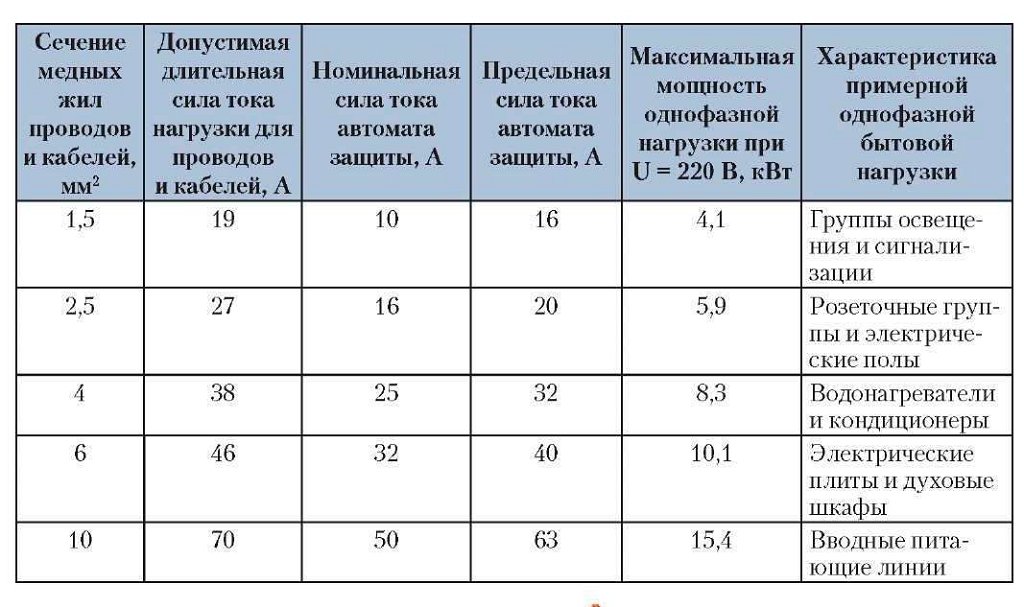

Оптимальные сечения в бытовых электросетях по меди: 1,5-2,5 мм2 на розетки и 0,75-1,5 мм2 на освещение.

Какой кабель избрать: медный либо дюралевый?

Многие » специалисты» с абсолютной уверенностью произнесут — медь. Почему? Для потребителя медь по сравнению с алюминием прибыльна в том, что медь в какой-то момент не так живо разрушается, а это очень значимо при подмене осветительных приборов, и др. Нужно ли за это уплачивать втрое больше — вывод за потребителем.

Соединять воединыжды медный и дюралевый кабеля нужно только при помощи клеммника так, дабы алюминий не соприкоснулся с медью.

Потому-что через некоторые физические явления в точке прикосновения алюминия и меди через какое-то время сопротивление тока увеличивается. В следствие, точка соединения очень активно греется, кабель ломается, возникает куцее замыкание, а в последнем случае — пожар.Между иным, соединение всяких неоднородных материалов с разным сопротивлением повергает к схожему результату.

Вследствие этого, дотачивать проводку первым повстречавшимся проводом методом скрутки не надо.

Глядя на область применения кабеля, токопроводящая жила делается из различных материалов: поначалу медь и алюминий, позже — нихром, сталь, и др. Когда вы не заверены в однородности материала объединяемых кабелей — используйте клеммник.

Какой кабель лучший: гибкий либо жесткий?

Жесткий кабель, как правило это кабель одножильный, а гибкий — с многожильный. Чем большее число проволок в жиле и как тоньше будет любая проволочка — тем эластичнее кабель.

За гибкостью кабель делят на 7 классов: моножила — это 1-й класс, а 7-й класс – более гибкий.

С увеличением класса гибкости кабеля увеличивается его стоимость. Жесткий кабель служит для вделки в стенки и укладывания в землю, а гибкий — для подсоединения маневренных устройств либо электрических устройств. Исходя из убеждений эксплуатации, какой выбирать кабель — жесткий либо гибкий, не принципиально. Исходя из убеждений установки — всякий электрик имеет свои пожелания. Между иным: кончики гибкого кабеля, которые вделываются в розетки (выключатели), обязательно должны пропаиваться либо обжиматься при помощи особых оконцевателей. Для жесткого кабеля схожая процедура не нужна. Для подсоединения осветительного оснащения лучше получать гибкий кабель, так как осветительные приборы часто заменяются, а жесткий кабель поломается быстрее при подключении нового электрооборудования.

Как без помощи других найти качество кабеля?

Много производителей не всегда соблюдают эталоны при изготовке кабеля. Основным их » ухищрением » является занижение сечения токопроводящей жилы. И иногда значительно. Непременно, исследовать сечение на месте приобретения трудно. В магазине можно измерить всякую проволочку штангенциркулем и микрометром.

Попадается кабель и с заниженной шириной оболочки либо с оболочкой из материала низкого свойства, а это понижает срок эксплуатации кабеля.

Для обследования хорошо иметь при для себя в качестве образца кусочек «правильного» кабеля. В магазинах можно натолкнуться на китайский кабель из алюминия, укрытого медью (реализуется как медный с маркировкой на кириллице).

Схожий кабель исследовать просто: срез токопроводящей жилы на кабеле отблескивает белоснежной расцветкой – это алюминий.

Есть производители, которые для понижения себестоимости используют медь либо алюминий низкого свойства. У схожих кабелей срок эксплуатации и токопроводимость жилы намного ниже, ежели за ГОСТом. Испытать качество металла проводящей ток жилы может быть так:

• попытайтесь несколько раз искривить и выпрямить кабель. На заводах схожее испытание совершается на особенном гибочном механизме под определенным радиусом извива. Естественно у Вас число извивов будет наименьшим, предусмотренных в ГОСТе. Но, во всяком случае, алюминий должен выдержать самое наименьшее 7-8 извивов, а медь — 30-40. После чего вероятна деформация изоляции и обрыв жилы. Опыт лучше проводить на конце кабеля, дабы позже его просто отрезать.
• кабель из качественной меди/алюминия должен сгибаться и не пружиниться;
• медная/дюралевая жила на зачищенном кабеле должна владеть броским (бликующим) цветом. Когда жила — разнородна по цвету и есть беспросветные пятнышки — это свидетельствует и огромных примесях в металле и о его низком качестве..

И все же любитель без помощи других не сумеет на 100% установить качество кабеля. В данном случае рекомендация одна — полагаться на марку и преобретать его в больших испытанных магазинах.

Какую конкретно изоляцию и оболочку обязан иметь кабель

Идеальнее всего, когда изоляция и оболочка у кабеля будут иметь двойную изоляцию. Кабель с одинарной изоляцией обладает сроком эксплуатации до 15 лет, а в двойной — обычно в 2 раза подольше. Обычно «изоляция» и «оболочка» это 2 различных материала. Изоляция — пласт диэлектрического материала, идущий сходу за токопроводящей жилой, а оболочка — все слои сверху изоляции. Оболочка предназначается для предохранения кабеля от различных механических воздействий. Кабель может иметь пару слоев оболочки из различных видов материала. Отдельные виды оболочки, которые могут понадобиться:

1. теплостойкие кабели созданы для протягивания в помещениях с высочайшей температурой (сауне). Обычно применяется материал фторопласт, а поверху — стеклоткань. Особенные обозначения для схожих кабелей отсутствуют, т.е. при надобности необходимо обратиться за помощью в справочники либо сборники, где значение «температуры эксплуатации» обозначено точно;
2. не поддерживающие горение с маркированием «нг» — обозначает способность самозатухать при исчезновении пламени, но не переносить высочайшие температуры
3. когда в марке кабеля есть « FR» (огнестойкий) и дальше E30, E90 либо E120 — то этот кабель может » работать» в открытом огне в протяжении 30, 90 либо 120 минут;
4. кабеля с полиэтиленовой оболочкой можно протягивать как в почве, так и отрытым методом (например, по стенкам домов);
5. кабеля с изоляцией и оболочкой из ПВХ (поливинилхлорид) служат для протягивания снутри построек (под штукатуркой) либо в кабельных каналах.

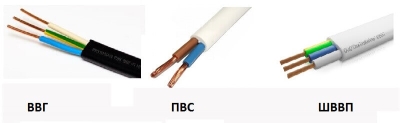

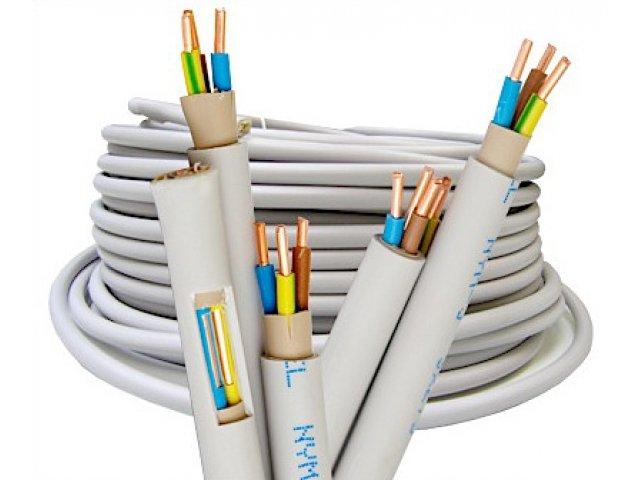

Самые известные марки кабеля

1. провод ППВ (медь), АППВ (алюминий) в одинарной изоляции — для протягивания снутри стенок;
2. кабель ПВС (медь), ВВП (медь) в двойной изоляции — для протягивания снутри построек;
3. кабеля теплостойкие РКГМ (медь) — до 180°С, БПВЛ (луженая медь)- до 250°С;

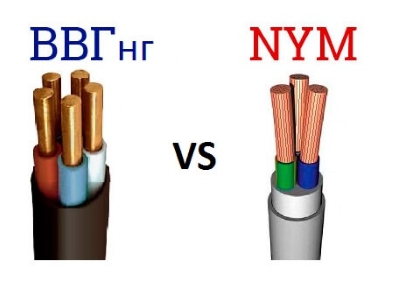

4. кабель ВВГ (медь), АВВГ (алюминий) — для протягивания по стенкам домов и в земле;
5. кабель ВПП (медь) водопогружной — для протягивания в воде;
6. кабель ТПП (медь) телефонный парный — для протягивания в земле;
7. провод ТРП (медь) телефонный распределительный для абонентской связи (включение ТА)
8. кабель «витая пара» UTP, FTP — для организации компьютерных сетей, включение домофонов и др.;
9. провод сигнальный «Alarm» для подсоединения домофонов, охранно-пожарной сигнализации и др.;
10. кабель коаксиальный RG-6 для подсоединения телевизоров, антенн, камер видеонаблюдения.

Веб кабель

Понятие «интернет-кабель» обобщающее многие виды кабельных изделий. Для трансляции инфы применяются различные информационные кабеля. Если имеется в виду подключение к Вебу, то необходимо уточнить у оператора — какой конкретно кабель нужно протягивать по стенкам. При всем этом нужно узнать и марку кабеля и производителя, дабы точно найти совместимые кабельные изделия.

Например, для Веба применяют обыденный телевизионный кабель ТМ Finmark, кабель «витая пара» либо имеющийся абонентский кабель (так именуемая «лапша»), к которому подсоединен телефон.

На выделенных веб -линиях могут прокладывать оптический кабель.

Компьютерный кабель

Термин также обобщающий.

Обычно, для связи ПК между собой и с сервером применяют кабель «витая пара», но могут употребляться и остальные информационные кабеля.

Разработка свивать две жилы в пару употребляется в телефонии еще с прошедшего столетия. За счет верно рассчитанного шага витья и свойства материала была достигнута наибольшая скорость передачи инфы, ежели у стандартного парного телефонного кабеля. Имеется достаточно много видов кабеля «витая пара» зависимо от числа жил, поперечника каждой жилы, мест прокладки и т.д. Глядя на то, какая скорость передачи данных, кабель «витая пара» делят на группы:

• 3-я категория (стандартный телефонный кабель),
• 5-я категория (офисные сети),
• 6-я категория (кабель последнего поколения для смены 5-й категории).

«Витая пара», приобретшая в наше время самую большую популярность — это кабель категории 5 из 8 попарно скрученных жил, поперечник жилы составляет минимум 0,45мм и максимум 0,51мм.

Телевизионный кабель

Это бытовое наименование коаксиального кабеля с сопротивлением 75 Ом.

Также «спутниковый кабель» является коаксиальным кабелем. Всякий коаксиальный кабель на 75 Ом можно использовать для подсоединения спутниковой и всякой другой антенны, и для подключения к кабельному телевидению. Имеет значение только одно — неплохой ли это кабель либо не очень.

Необходимыми чертами коаксиального кабеля являются затухание сигнала и помехоустойчивость.

Все остальные свойства кабеля устремлены на усовершенствование фактически данных 2 характеристик и владеют второстепенным значением. А именно, наш кабель марки РК делают только из медной проволоки (иногда даже посеребренной), но затухание кабеля РК будет практически вчетверо ужаснее, ежели у всякого сегодняшнего кабеля марки RG, произведенного из дешевых материалов: стали и алюминия. Это получается из-за специальной технологии производства кабеля.

Какого сечения кабель нужен для дома

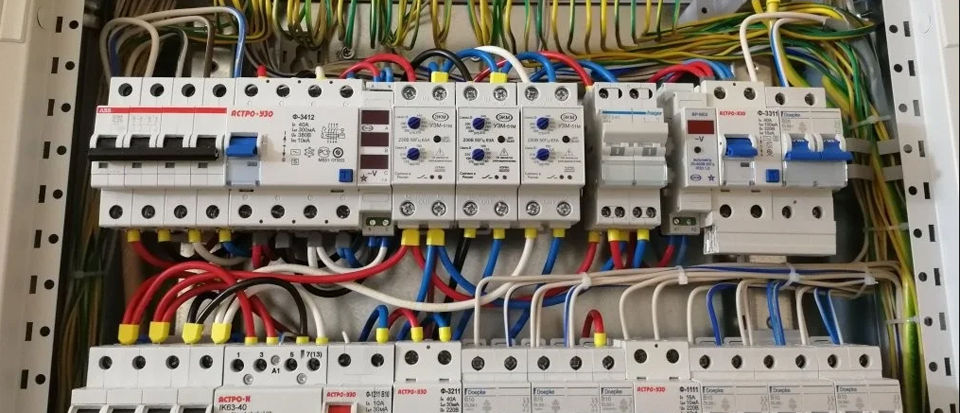

Одним из важных критерий надёжной и долговременной работы электрощита является внедрение для соединения смонтированных в нём частей провода подходящей марки, и соблюдение правил выполнения электромонтажных работ. В истинной статье изготовлена попытка посодействовать найти, каким проводом делать разводку во внутреннем электрощите.

Какой провод применять для сборки щита?

Неважно какая кабельно-проводниковая продукция выбирается с учётом особенностей её предстоящего применения и прокладки. Решая, каким проводом делать электрощит, непременно учитывают следующее.

Ограниченное внутреннее место электрического щита любого предназначения просит очень малогабаритного размещения проводов. Для этого их приходится неоднократно изгибать в разных направлениях, согласно разработанной схеме соединения интегрированных частей. Соответственно, одним из важных требований к избираемому проводу становится его достаточная упругость.

Это положение оставляет только одно решение — монтажный провод, применяемый для электрощита, должен быть медным. Алюминий после нескольких сгибаний, разгибаний ломается.

Существует 6 классов гибкости медного провода. Отнесение той либо другой марки к одному из них, находится в зависимости от конструктивного выполнения жил. Они могут быть однопроволочными (цельными) либо многопроволочными. Любой из этих вариантов имеет свои плюсы и минусы. 1-ые допускают прямое подключение к винтообразным зажимам и клеммам. А то, что их труднее сгибать, чем 2-ые, после окончания монтажа становится беспринципно.

Многопроволочными проще и удобнее вести установка проводов в любом электрощите.Но, для подключения к оборудованию и автоматам, их концы следует за ранее обрабатывать (обжимать особыми наконечниками НШВИ, или лудить). В неприятном случае, контакт будет недолговечным и очень ненадёжным.

Хорошим проводом, применяемым для сборки электрощита, и выполнения других внутренних (внутриквартирных) электромонтажных работ можно именовать следующие русские марки (и их завезенные из других стран аналоги):

(новенькая маркировка, ПуВ) — медная однопроволочная жила в одинарной изоляции из ПВХ. Имеет 1 класс гибкости. (ПуГВ) — медная многопроволочная жила, подобная изоляция. Класс гибкости находится в зависимости от сечения: 3 — при сечении ≥ 4 мм 2 , 4 – (2,5-4,0) мм 2 , 2 – (0,5-1,5) мм 2 . — ПВХ изоляция, многопроволочная жила. Обладает наибольшей гибкостью (в сопоставлении с прошлыми марками). Зависимо от сечения она может быть 5 либо 4 класса.

Требуемое сечение подбирается с учётом величины токов, которые будут через провод протекать.

Что лучше: жесткий либо гибкий провод в монтаже распределительного щитка?

Основным различием ожесточенного провода, используемого для электрощита от гибкого является возможность гибкого провода изгибаться в подходящем направлении до 12 раз (понижается с течением времени), также лёгкость, с которой он гнётся.

Обычно, для подключения автоматики в распределительном щите, проф электромонтажники применяют гибкий провод ПуГВ. Так как с ним удобнее работать. При работах, без помощи других выполняемых жильцами либо неквалифицированными шабашниками, очень нередко используют жёсткий провод.

И в первом, и во 2-м случае можно достигнуть требуемого свойства сборки. Но, более эстетично смотрится монтажная схема, собранная с внедрением гибкого провода.

Использование дюралевых кабелей для монтажа автоматики

Не рекомендуется монтировать автоматику в распределительный электрощиток, соединяя её дюралевым проводом, в силу его:

• низкой прочности (ломается при перегибах);
• скрутку дюралевых проводов фактически нереально припаять, очень трудно сварить. Это приводит к высочайшей вероятности нарушения контакта с течением времени.
• При равных сечениях способен пропускать наименьшие токи;
• согласно требований ПУЭ (п.7.1.34 — В зданиях следует использовать кабели и провода с медными жилами).

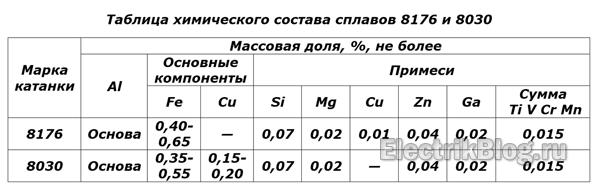

Но, если вы можете отыскать провода с жилами из сплава алюминия и железа марок 8030, 8176, можно пользоваться ими. Эти марки владеют завышенными механическими качествами. Производитель заявляет о гибкости 6, наивысшего класса. Добиться этого удалось за счёт конфигурации структуры имеющейся кристаллизационной решётки материала.

Таковой провод допускает без повреждения извив под углом до 90° в течение 15 раз.

Материал обладает вблизи существенных преимуществ по отношению к меди:

• сплав весит существенно меньше (приблизительно на 60%);
• этот провод практически на 70% дешевле медного, рассчитанного на аналогичную силу тока и мощность.

Потому, начиная с 16.10.17, Минэнерго разрешил использовать алюминий (в данном выполнении) при обустройстве проводки квартир и жилых домов. Основание — приказ № 968.

Выбор нужного сечения провода в электрощите

Если речь идёт о внутриквартирной проводке, исходят из того, что она рассчитана на наивысшую токовую нагрузку 25А (на это значение подбираются и автоматы защиты). Ввод в квартиру осуществляется проводом с медной жилой в 4 мм 2 (способна принимать нагрузку ≤ 6кВт).

Малое сечение жилы, согласно ПУЭ (п.7.1.35) для проводки в квартире (включая щит) должно быть ≥ 2,5 мм 2 (это провод поперечником 1,8 мм) и I=16А. это позволяет подключать потребители мощностью ≤ 3,5 кВт.

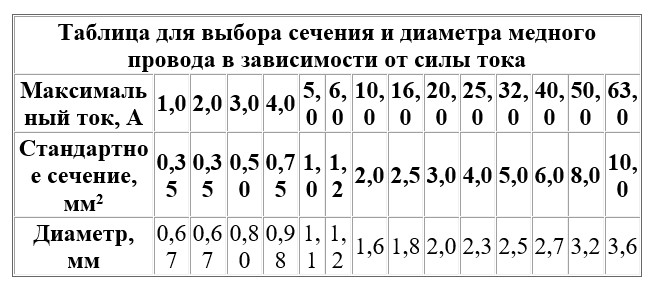

Сечение провода, используемого в электрощите, рассчитывается по формуле S=0,785D 2

Для многожильного провода замеряется сечение 1 жилы (микрометром либо штангенциркулем) и множится на их число.

Главные правила и аспекты при прокладке проводов в электрощите

Соединение проводов, монтируемых в электрощите, ведётся в серьезном согласовании с имеющейся электросхемой. Безупречной, является ситуация, когда у обладателя дома (квартиры) имеется готовый проект для определенного дома (квартиры). Схема электрического щита в ней будет непременно.

В неприятном случае, нужна заказать схему в спец компании, имеющей в штате обученных электромонтажников.

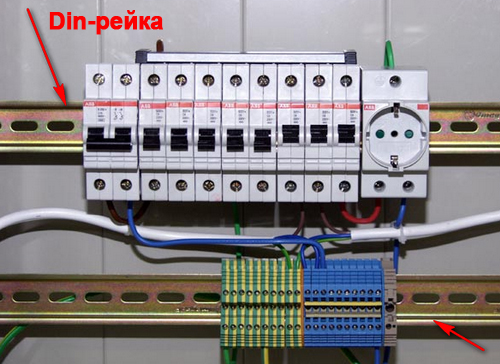

Удобнее всего делать сборку на вынесенной DIN-рейке (они съёмные).

После размещения автоматики на рейке и её маркировки, их подключают с внедрением многожильного гибкого провода с медными жилами. Лучший выбор, ПуГВ (ПВ-3) требуемого сечения. Непременно осуществляется маркировка проводов, прокладываемых в электрощите. Это значительно упрощает работу в предстоящем.

Концы провода непременно зачищаются (лучше, стриппером). Если его нет, обыденным ножиком. Потом обработанный конец вставляется в наконечник. Для 1-го конца используют особые изделия типа (НШВИ). Для пары (НШВИ-2). Это втулочные наконечники, имеющие нужную степень изоляции. После этого, концы обжимаются. Для этого рекомендуется воспользоваться пресс-клещами.

Продукцию соответствующего свойства создают такие предприятия, как Севкабель либо Кольчугино. Есть ещё два три завода, провод и кабель которых соответствует требованиям ГОСТ. Остальную проводку (в особенности, изготовленную по ТУ) следует за ранее непременно инспектировать на заниженное сечение.

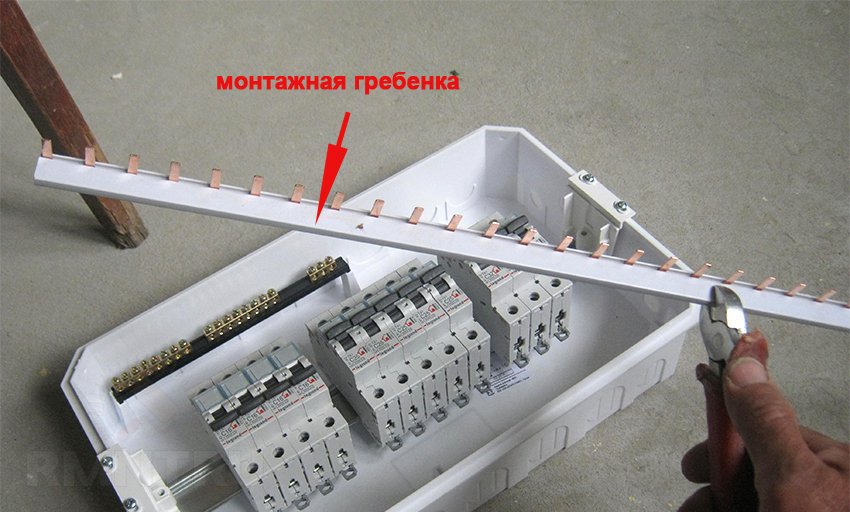

Для увеличения свойства монтажа рекомендуется воспользоваться монтажными гребёнками и ограничителями на DIN рейки (для фиксации установленных автоматов от горизонтальных смещений).

При выполнении монтажных работ следует управляться цветами жил:

• фазный провод – чёрный либо сероватый;
• нулевой – синий;
• заземление – двуцветный (жёлто-зелёный).

Дабы не было излишних извивов и провисаний, следует заблаговременно найти длину каждого провода, и бросить припуск на 20-30 мм.

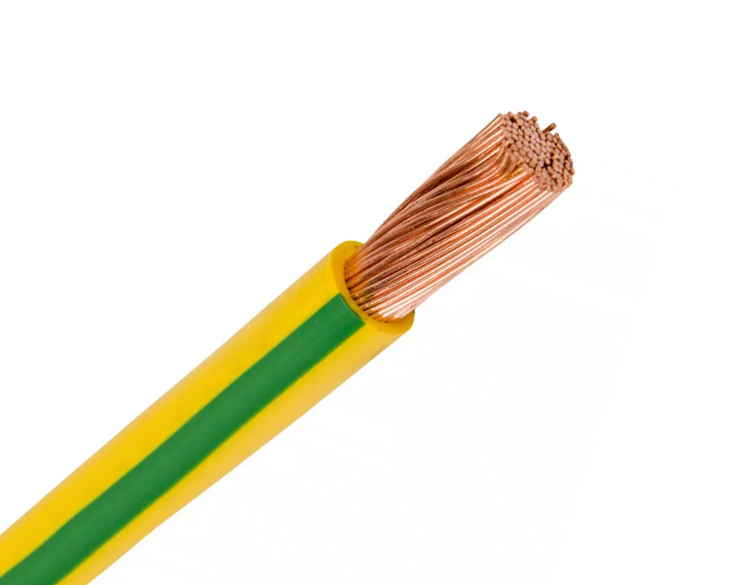

Провод, подходящий для перемычек, устанавливаемых в электрощитке, должен быть жёстким однопроволочным. Но более высокого свойства сборки и надёжности позволяет достигнуть использование соединительной жилы.

Не рекомендуется в одну колодку подключать больше пары проводов одинакового сечения.
