Какого цвета заземление в трехжильном проводе

Что такое заземление, для чего оно нужно и как найти провод заземления? Все это те вопросы, которые довольно нередко ставят в тупик наших граждан, не владеющих надлежащими познаниями. Потому в этой статье мы попытаемся раскрыть все эти вопросы и разъяснить главные требования, предъявляемые к заземляющим проводникам.

Заземление и нормы его монтажа

До того как приступать конкретно к поиску защитного заземления давайте определимся что же все-таки это такое и для чего оно вообщем нужно. Ведь зная это нам будет существенно легче найти его на схеме либо по месту.

Что такое заземление?

Согласно п. 1.7.29 ПУЭ защитное заземление – это заземление электрических установок и аппаратов, выполняемое в целях электробезопастности. Конкретно в процессе передачи и рассредотачивания электроэнергии данный провод не воспринимает никакого роли. Его основное предназначение, это понижение потенциала на корпусе электрического оборудования при появлении аварийных ситуаций.

Что такое защитное заземление?

Давайте разберем данный вопрос более детально. Итак, у нас есть фазный и нулевой проводник, по которым конкретно протекает рабочий ток электроустановок. Заземляющий проводник в этом процессе совсем не воспринимает роли, так для чего он нужен?

Направьте внимание! Тут и дальше мы рассматриваем однофазовую электрическую сеть, как более распространенную.

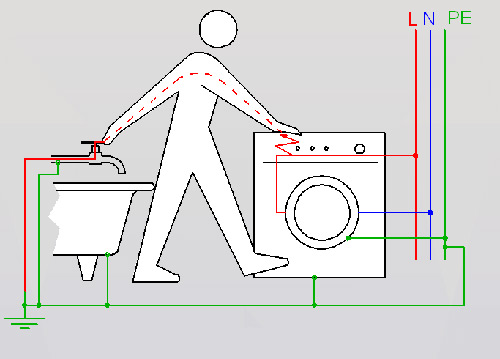

Провод заземляющий связывает корпус вашей стиральной машинки, утюга либо любого другого электрического оборудования с землей. Как мы уже отмечали, в обыденных критериях он находится без напряжения.
Ток протекает по фазному и нулевому проводнику. Но, сейчас допустим ситуацию, когда на фазном либо нулевом проводнике повреждается изоляция и он соприкасается с корпусом вашей электроустановки. Выходит на корпусе возникает напряжение. Потому при прикосновении к нему для вас поразит электрическим током.
Если же ваш корпус соединен с землей заземляющим проводником, то лишний потенциал по заземляющему проводу уйдет в землю. Данная формулировка не совершенно правильна в техническом плане, но более точно разъясняет происходящие процессы. Потому экспертов прошу меня не хаять. В итоге даже при повреждении изоляции провода с маленьким замыканием на корпус вы сможете неопасно прикоснуться к корпусу электроустановки.

Требования предъявляемые к проводу заземления

Вообщем вопросам связанными с защитным заземлением в ПУЭ посвящен целый раздел1.7. Тут оговариваются различные варианты заземления для электроустановок до и выше тысячи вольт, вопросы схем выполнения защитного заземления, сечения для каждого отдельного варианта и почти все другое.

Мы остановимся лишь на вопросах касающихся однофазовых электрических сетей:

Самый обычный метод как выяснить какой провод заземление — это найти его по цвету. Согласно п.1.1.29 ПУЭ защитное за мление должно быть обозначено желто-зеленым цветом.

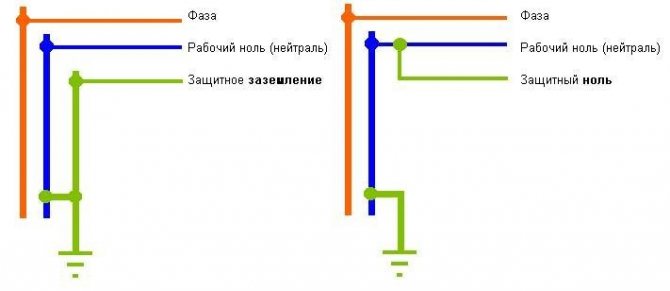

На рисунке более распространенные схемы заземления электрического оборудования для однофазовой сети

Так же провод защитного заземления обозначают буквенными знаками — PE. В большей степени это обозначение можно повстречать на схемах либо в местах подключения электрического оборудования.

Направьте внимание! В некоторых схемах вы сможете повстречать обозначение PEN. Это означает, что применяется совмещенная прокладка нулевого и защитного провода. Другими словами к данной жиле либо шине мы крепим и нулевой и защитный провод.

Если вы выполняете установка проводки своими руками, то вы должны знать, что провод защитного заземления не обязан иметь коммутационных аппаратов.
Что касается сечения защитного заземления, то оно должно соответствовать табл.1.7.5 ПУЭ. Для проводов сечением до 16 мм 2 , оно должно соответствовать сечению фазного провода. Это правило относится ко всем проводам и кабелям, которые содержат и нулевую и защитную жилу.
Если нулевой провод прокладывается раздельно от силового, то согласно п.1.7.127 его сечение должно быть более 2,5 мм 2 если защитный провод имеет защиту от механических повреждений, к примеру, проложен в гофре. Если же он не имеет таковой защиты, то аннотация предписывает выбирать медный проводник сечением не меньше 4 мм 2 .
Так же необходимо отметить и материал данного проводника. Он должен соответствовать материалу фазного проводника. Но так как в бытовых помещениях и квартирах с 2001 года разрешается устанавливать только медную проводку, то и провод защитного заземления должен быть выполнен из этого материала.

Определение заземляющего провода

Ка мы уже гласили самым обычным методом выяснить какой провод идет на заземление является найти его по цвету или буквенному обозначению. Но в нашей стране далековато не всегда и далековато не все делается по правилам. В связи с этим может появиться вопрос определения заземляющего проводника.

Вопрос с проводом заземления у вас может появиться в 2-ух местах – это распределительный щит и распределительная коробка:

Начнем с распределительного щита. Тут провод заземления найти довольно легко. Фазный провод у нас подключен к групповым автоматам. Нулевой провод подключен к автоматам УЗО и счетчику. Провод же который не имеет коммутационных аппаратов и является заземлением.

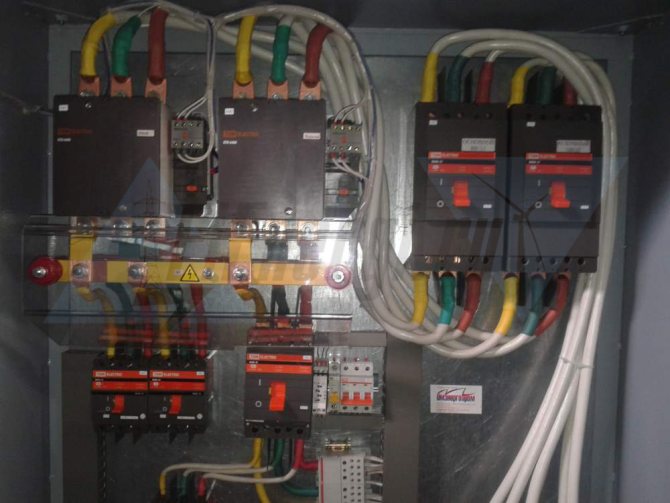

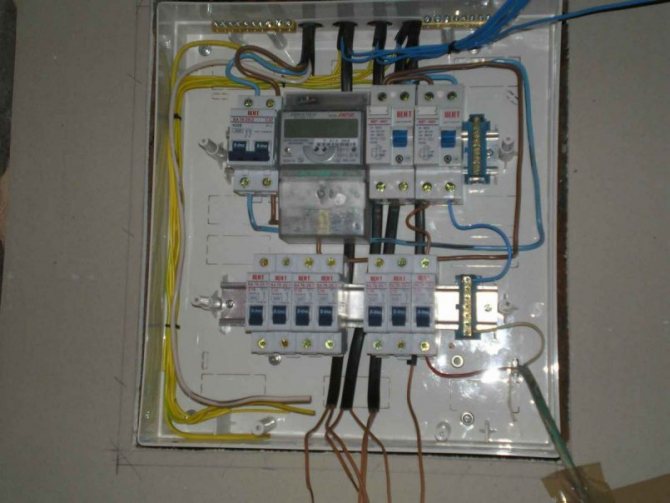

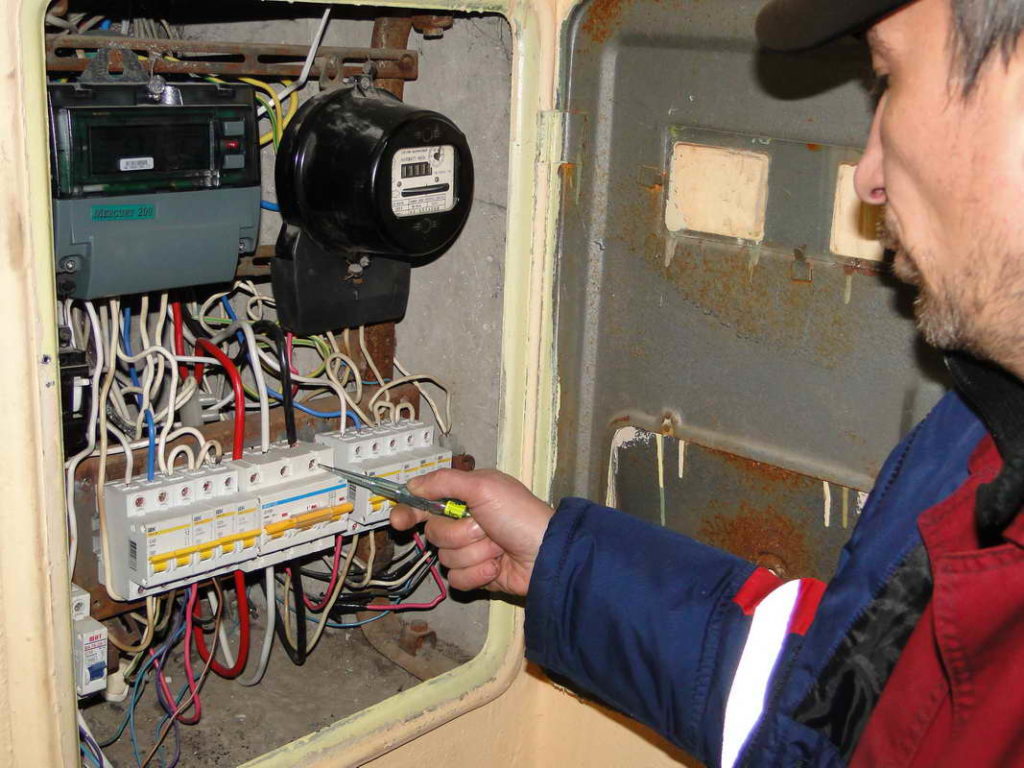

Ищем провод защитного заземления в распределительном щите

В распределительной коробке все малость труднее. Тут у нас имеется четыре, а то и поболее соединений, найти принадлежность которых без цветовой маркировки довольно трудно.

Здесь есть несколько вариантов. Самый обычный это обусловиться с помощью розетки, точно присоединенной к данной коробке. Для этого снимите напряжение с данной группы. Вскройте ближайшую розетку. Провод массы заземления будет подключен к заземляющим контактам розетки. Остается только проследить данный провод в распределительной коробке.

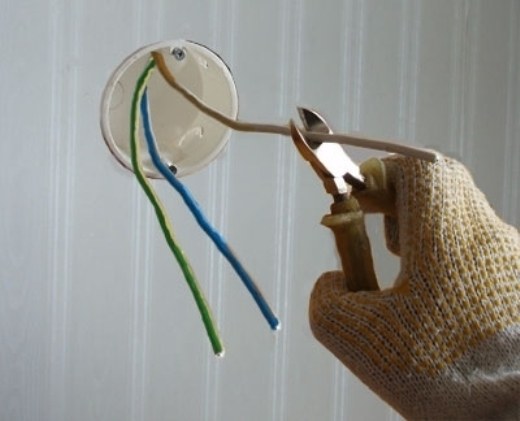

Если все провода в распределительной коробке имеют один цвет, то тут все малость труднее. В данном случае придётся действовать способом исключения. Сначала исключаем фазный провод.
Найти фазный провод проще всего на выключателе. Ведь не нулевой не защитный провод не идут к выключателю. Потому соединение от которого отходит один провод к выключателю очевидно является групповым фазным проводом.

Направьте внимание! Соединение 2-ух проводов является выводом от выключателя. Потому такие соединения сходу исключаем из предстоящего рассмотрения.

Сейчас осталось найти нулевой и защитный провод. Для этого следует снять напряжение с данной группы. Вообщем все переключения в электрической схеме всегда следует делать только при снятом напряжение. Ведь стоимость спешки может быть очень велика.

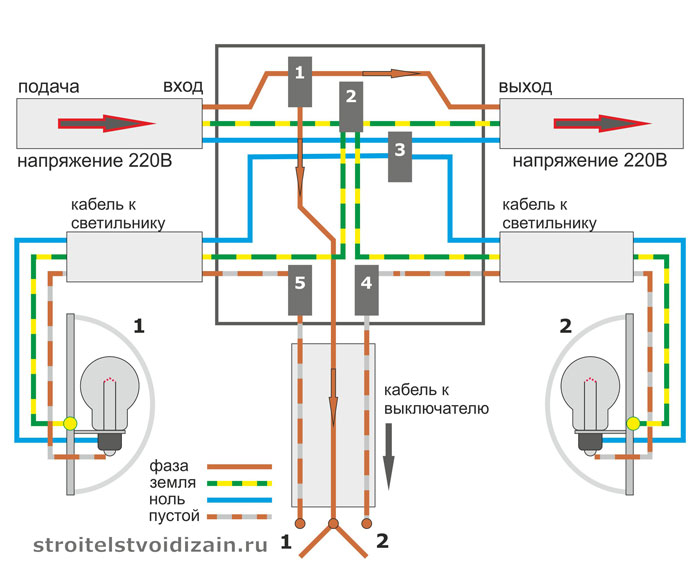

Ищем провод защитного заземления в распределительной коробке

После чего нам следует отключить провода на одном из 2-ух предположительных соединений. После отключения провода следует заизолировать или развести для исключения соприкосновения между собой и корпусом распределительной коробки.
Сейчас подаем напряжение на группу. Если после чего у нас не работает освещение и розетки, то это был нулевой провод. Означает 2-ое соединение является защитным заземлением. Если же все работает как на видео, то это и есть наше защитное заземление.

Вывод

Видите ли найти медный провод для заземления не так и трудно. Главное проявить мало находчивости и терпения.

Тем паче что этот пример наглядно показывает все недочеты нашего наплевательского дела к нормам и правилам. Ведь их обычное соблюдение могло сберечь нам кучу времени и исключить кучу ненадобной работы.

Какого цвета провод заземления и какова остальная маркировка

Установка проводки мог бы перевоплотиться в ещё более сложное и мучительное занятие, если б не цветовая маркировка. Разноцветными провода делают никак не в маркетинговых целях, а для простоты и точности коммутации. Ведь если электромонтёр имеет возможность зрительно найти, какой провод предназначен для той либо другой функции, это значительно ускорит работу и понизит возможность ошибки при подключении юзеров сети. Дабы разобраться в маркировке электропроводов, нужно заглянуть в эталон ГОСТ Р 50462-92 и ПУЭ-7. Но до этого придётся вспомнить, какими бывают электрические сети, применяемые в быту и на производстве.

Зачем нужна цветовая маркировка?

Обычно, изоляция осуществляется цветом по всей длине проводника, в редчайших случаях лишь на концах токопроводящих жил либо в точках соединений. Делается это для того, дабы исключить неурядицу при подключении проводников либо отдельных токопроводящих через 10-ки метров сокрытой прокладки. Не считая упрощения электромонтажа различение проводки по цвету уменьшает время поиска проблем в электросети и замены вышедших из строя либо не соответственных нагрузке участков проводки.

В общих чертах характеристики проводки подбираются в согласовании с мощностью и предназначением электросети, которая может быть:

трёхфазной;
однофазовой;
неизменного либо переменного тока.

Электрические сети переменного тока создаются на базе многожильной (3, пореже 4 токопроводящих провода) проводки разноцветной изоляции, хотя ранее для этого использовались проводники, которые имели всего две жилы. В текущее время маркировка проводки для бытовых электросетей и искусственного заземления приведена к одному эталону в согласовании с ПУЭ-7, также ГОСТ 12.2.007.00 и другими нормами.

Цвет проводников для разных типов сетей может совпадать. Дабы найти, какое решение было принято для определенной маркировки, электромонтёр должен знать, что отличается сеть с одной фазой от трёхфазной сети сначала мощностью: для 2-ой проводники будут иметь импозантную толщину либо особые клеммы для подключения. Также следует различать сети неизменного и переменного тока. 1-ые созданы для питания электрического оборудования высочайшей мощности, 2-ые – пичкают электроэнергией бытовые приборы освещения и иных потребителей в домах, кабинетах, также административных и публичных зданиях.

Выполнить установка проводки с цветовой маркировкой без ошибок поможет согласованность в раскраске с проводами на других участках электросети. Не считая того, не помешает соблюдать единый порядок и/либо пространственную ориентировку подключения проводников, также соответствие их характеристик, которые определяются зрительно либо по буквенному обозначению маркировки. К примеру, защитный проводник в трёхжильном проводе обязан иметь жёлто-зелёную либо полосатую изоляцию, а подключать его следует к специальной клемме на точке подключения потребителя. При монтаже последнего слева (снизу) рекомендуется располагать рабочий ноль провод с голубой изоляцией, а фазу – кофейного, оранжевого и т.д. цветов – устанавливать справа (сверху).

Видео “Цвета фазы, ноля и заземления”

Общие принципы цветовой маркировки

Маркировка проводки по цвету электрика-любителя интересует в главном в области однофазовых электрических сетей переменного тока напряжением до 1000 В с глухозаземлённой нейтралью. Но и то, в какой цвет окрашивается изоляция проводки в электросетях технического предназначения, уяснить совершенно нетрудно и в дальнейшем поможет не спутать проводку для домашних розеток и выключателей с электрокабелем для подключения массивного силового оборудования на производстве.

Так, в трёхфазных сетях переменного тока расцветка шин и высоковольтных проводов осуществляется следующим образом:

фаза А – жёлтый;
фаза В – зелёный;
фаза С – красный.

В сетях неизменного тока, которые используются в строительстве, на электроподстанциях, в транспорте на электрической тяге и т.д., применяются две главных шины («+» и «-») и ноль рабочая с обозначением «М». 1-ая шина окрашивается в красный цвет, 2-ая – в синий. Рабочая ноль шина «М» обязана иметь голубую изоляцию.

В конце концов, в ряде всевозможных случаев зависимо от многофункционального предназначения электрических цепей проводку маркируют:

чёрным – в силовых сетях;
красным – в сетях переменного тока систем управления либо сигнализации;
синим – в сетях неизменного тока систем управления либо сигнализации;
жёлтым, зелёным либо их композицией –ноль проводники с защитной функцией;
голубым – жилы, не созданные для заземления и соединённые с нулевым рабочим проводом.

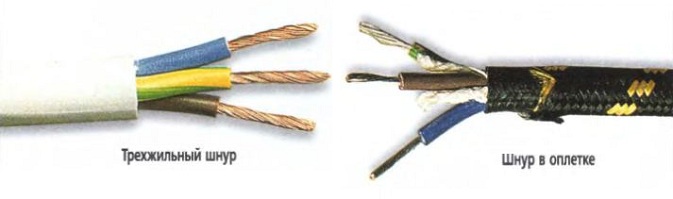

Цвета для маркировки бытовой проводки

Что касается проводки, используемой для прокладки бытовых электросетей, единственное, о чём гласит её окрас – условное предназначение проводника. В отличие от буквенного обозначения, которое содержит информацию о материале провода и сведения об изоляции.

В согласовании с действующими эталонами цвет провода гласит всего только о том, какое предназначение для него рекомендуется принять электромонтёру:

голубой – нулевой рабочий либо средний проводник сети типа n, ноль в 1-фазных сетях переменного тока (обозначение N);
жёлто-зелёный – искусственное заземление, защитный проводник либо ноль-защита (буковкы PE);
композиция жёлтого либо зелёного и голубого – совмещённый нулевой рабочий либо нулевой защитный проводник заземления (традиционное обозначение PEN);
чёрный, карий, красный, фиолетовый, сероватый, розовый, белоснежный, оранжевый, бирюзовый – фазный проводник (L).

Читайте по теме: Как снять плафон в салоне

При рассредотачивании функций токопроводящих жил следует держать в голове о том, какой из них ноль, а какой фаза, также о том, что фазовые проводники не должны совпадать по окрасу с нулевыми и заземляющими (PEN, PE либо N). Если применяется многожильная проводка с одноцветной маркировкой, для обозначения проводников применяется цветная изолента либо особая термоусадочная трубка.

Принципиально уяснить ещё несколько моментов о нулевом защитном и рабочем ноль проводнике:

во избежание неурядицы за нулевой рабочий провод (N) должен приниматься такой с изоляцией голубого колера;
ноль защитным проводником обычно выступает жила с жёлто-зелёной либо полосатой изоляцией;
для совмещённого нулевого рабочего и ноль-защитного проводника (PEN) стандартно должен назначаться провод со сплошным синим окрасом изоляции и жёлтыми полосами на концах (либо напротив).

Знать особенности цветового обозначения и принципы условного рассредотачивания функций маркированных токопроводящих проводов должен хоть какой электромонтёр. Это дозволит не только лишь ускорить процесс прокладки проводки, но и приметно повысит качество выполненной работы, также упростит процесс обслуживания электросети в дальнейшем.

Видео “Электрика для чайников”

Из данного приятного пособия вы узнаете, что такое фаза, ноль и зачем применяется заземление в системах переменного тока.

Нулевой защитный проводник, система заземления квартиры

Электропитание квартиры осуществляется переменным током с напряжением, номиналом 220-230 Вольт.

При всем этом один рабочий проводник является фазным (либо просто «Фаза»), а 2-ой рабочий проводник является нулевым (по другому «рабочий ноль»). На схемах «Фаза» обозначается -L,»Ноль» обозначается-N. Такая проводка именуется двухпроводная.
Кроме двухпроводной проводки квартиры, применяется трехпроводная . 3-ий провод является нулевым защитным проводом (либо «Земля»), обозначается-PE. Цвет жилы заземления в кабеле желто-зеленый.

На схеме и устройствах нулевой защитный проводник (ЗЕМЛЯ) обозначается так.

Предназначение проводников

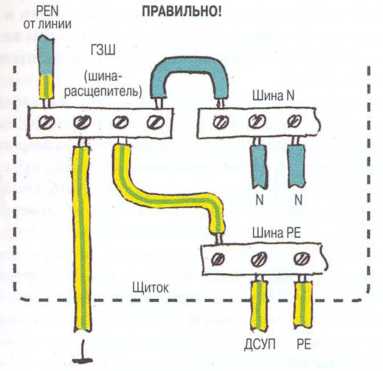

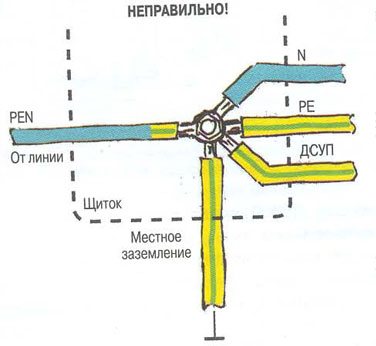

Использование нулевых проводников в электрощитке
Нулевой рабочий проводник имеет очередное название – проводник сети. По нему протекает нагрузочный ток. На схеме он обозначается латинской буковкой «N».

Основная задачка нулевого защитного проводника — обеспечивать безопасность. В системах с нулевым выводом глухозаземленного трансформатора он коммутирует токопроводящие части электрических приемников и нулевую точку питающего трансформатора. В аварийных либо нештатных ситуациях они оказываются под ударом.

Защите от косвенного прикосновения подлежат следующие электрические элементы (согласно ПУЭ 1.7.76):

Читайте также: Какое внутреннее сопротивление обязан иметь вольтметр

корпуса, сделанные из металла, портативных и передвижных устройств;

Система c проводом PEN и 2-мя нулями

В качестве защиты применяется коммутация этих устройств с глухозаземленной нейтралью в системах ТN либо ТТ, IТ. Последние две с заземлением.

Схематически нулевой защитный проводник обозначается «РЕ». Когда электрическая цепь работает в штатном режиме, по РЕ ток не протекает.

На схемах композиция «РЕ» значит нулевой защитный проводник, также все защитные сегменты цепи, к примеру, проложенные шины и проводники, заземляющие проводники, отдельные жилы в кабелях, также провод в системе уравнивания потенциалов.

Система питания и система заземления

В жилых зданиях электропитание осуществляется от электроустановок в каких нейтраль(Ноль) источника питания глухозаземленна, а открытые проводящие части электроустановки присоединены к этой глухозаземленной нейтрали. Обозначается эта система электропитания-TN.

Система электропитания TN для вашей квартиры может быть одной из 3-х видов.

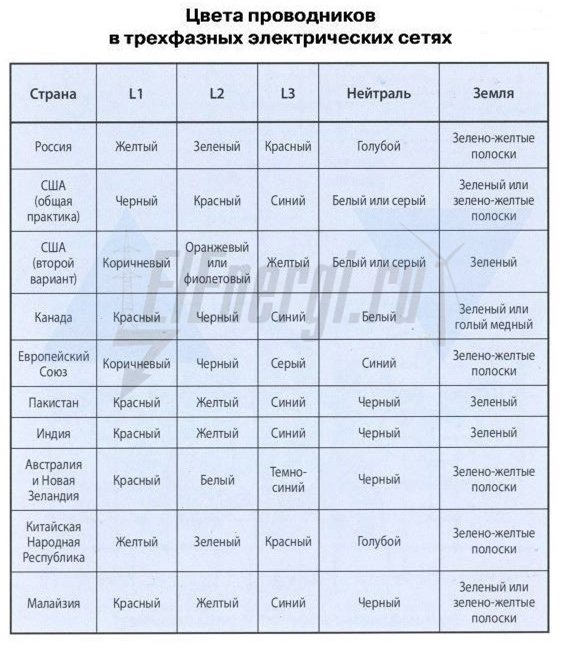

Цвета проводов и шин в сети переменного тока при трехфазном подключении

Для соблюдения правильного чередования фаз при подключении трехфазных потребителей электроэнергии тоже используют цветную маркировку шин и кабелей. Это существенно упрощает жизнь монтажникам и ремонтникам, так как по цвету кабеля либо шины можно найти фазу, которая подключена либо будет подключена к этому кабелю либо шине. В отличии от однофазовых потребителей, где фазный провод может быть выполнен кабелями с различными цветами изоляции (список выше), для трехфазных потребителей цвета, которыми могут обозначать фазы строго регламентированы ПУЭ.

При трехфазном подключении фаза А должна обозначатся желтоватым цветом, фаза В – зеленоватым, фаза С – красным. Нулевой рабочий, защитный и совмещенный проводники имеют таковой же окрас, как и при однофазовом подключении.

Допустимо выполнение цветовых обозначений кабелей и шин не по всей их длине, а исключительно в местах присоединения кабелей либо шин, как это показано на рисунке выше.

Также цветовые коды могут соответствовать интернациональному эталону IEC 60446 либо же могут использовать шифровку принятую снутри страны надлежащими регламентирующими документами. К примеру, в США и Канаде для заземленных и незаземленных систем применяют разные цветовые коды. Ниже приведена таблица, в какой показаны для сопоставления цветовые шифровки кабелей и шин разных государств:

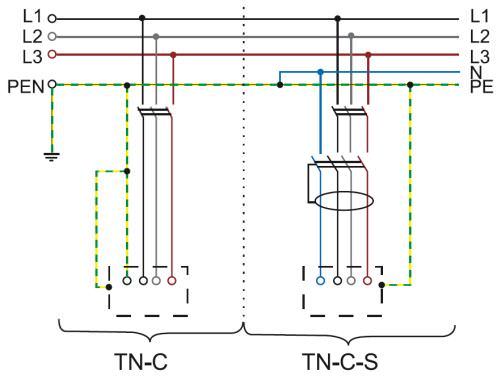

1.Система заземления TN-C

с и с т е м а TN-С — это система TN, в какой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении полосы от источника до квартиры.

Читайте также: Как верно высчитать сечение и исключить перегрев кабеля

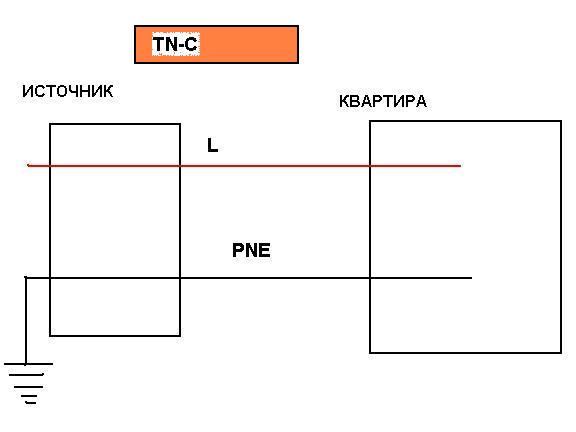

Система электропитания квартиры TN-C

Принципиально! Эта система электропитания применяется во всех старенькых домах. С 2007 года согласно ПУЭ (правила Устройства Электроустановок) схема проводки TN-C во вновь строящихся домах запрещена.

При суровом ремонте квартиры нужно перевести схему проводки TN квартиры на систему TN-C-S (смотри ниже).

Аспекты ручной цветовой разметки

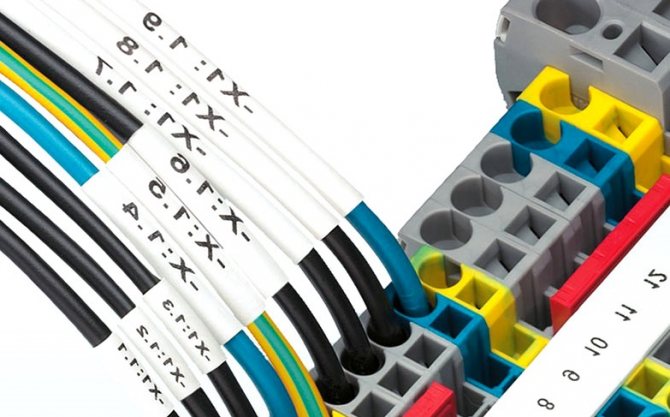

Цветовая маркировка проводов при помощи кембрика
Ручная разметка применяется в момент применения проводов одинакового цвета в домах старенькой застройки. До работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

стандартными кембриками;
кембриками с термоусадкой;
изоляционной лентой.

Правила допускают внедрение особых наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфичность разметки двужильного провода

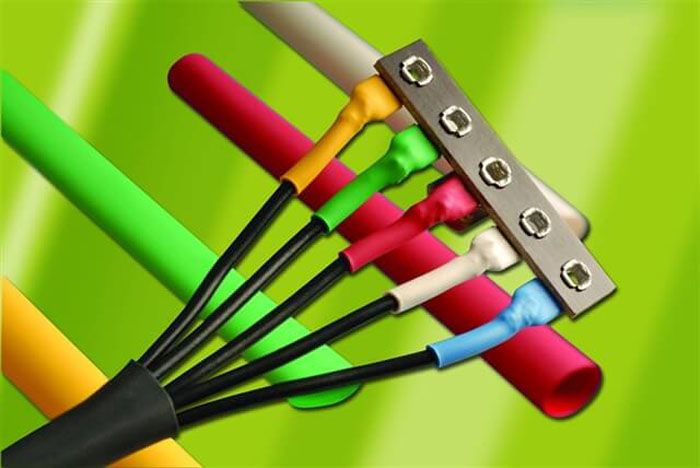

Термоусадочная трубка для проводов
Если подключение кабеля к сети уже изготовлено, можно применять индикаторную отвертку. Сложность применения инструмента заключается в невозможности определения нескольких фаз. Их пригодится прозванивать мультиметром. Для предотвращения неурядицы можно пометить электрический проводник цветом:

избрать трубки с термоусадкой либо изоленты для обозначения нуля и фазы;
работать с проводниками не по всей длине, а лишь на местах соединений и соединений.

Количество цветов определяется схемой. Главное при ее разработке – не запутаться, не применять желтоватые, зеленоватые либо синие маркеры для фазы. Ее допускается размечать красным либо оранжевым цветом.

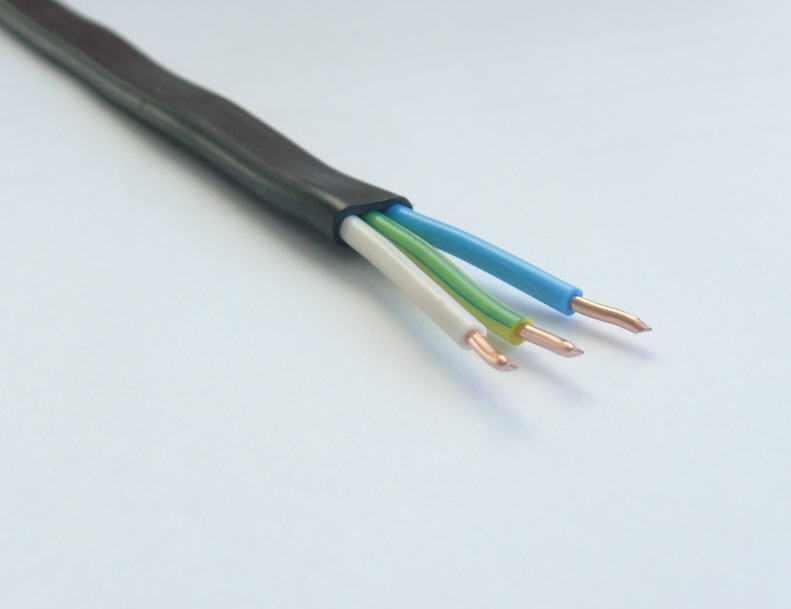

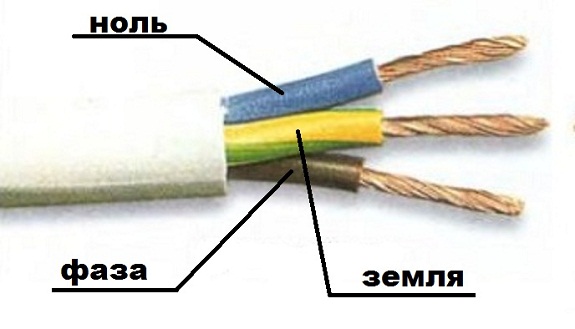

Разметка трехжильного провода

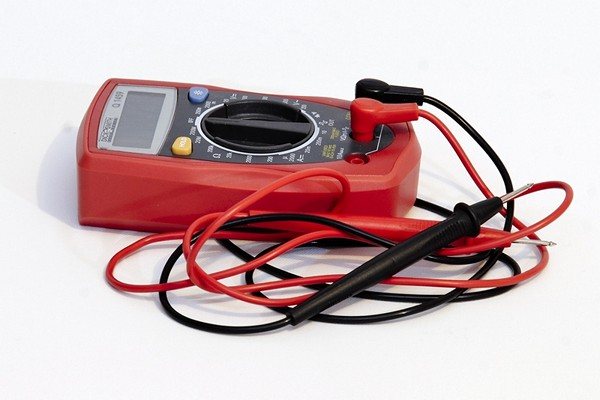

С помощью мультиметра можно найти размещение фазы, ноля, и заземления
Для поиска фазы, заземления и нуля в трехжильном проводе целенаправлено использовать мультиметр. Его ставят на режим переменного напряжения и аккуратненько щупами касаются фазы, позже – оставшихся жил. Характеристики тестера следует записать и сопоставить. В композиции «фаза-земля» напряжение будет наименьшим, чем в композиции «фаза-ноль».

После уточнения линий можно делать маркировку. Осознать, фаза – L либо N, поможет соответственная раскраска. У нуля она будет голубой либо синей, у плюса – хоть какой другой.

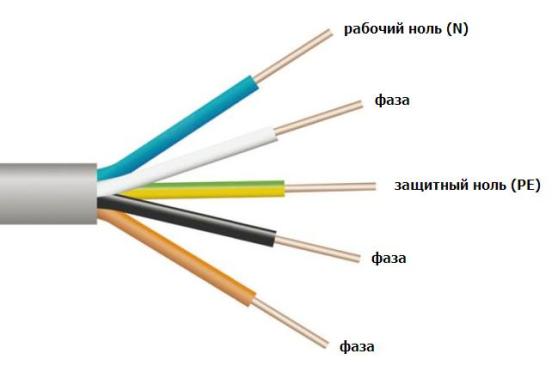

Порядок разметки пятипроводной системы

Проводка с трехфазной сети осуществляется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты применяется желто-зеленая оплетка, для нуля – голубая либо голубая, для фазы – из списка разрешенных цветов.

Как маркировать совмещенные провода

Для упрощения процесса монтажа проводки применяются кабели с 2-мя либо 4-мя жилами. Линия защиты здесь соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, применяется особенная цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

Выделяйте главные точки проблемных мест кембриками либо изолентой.

2.Система заземления TN-S

с и с т е м а электропитания TN-S -это модифицированная система электропитания TN, в какой нулевой защитный и нулевой рабочий проводники разбиты на всем ее протяжении полосы от источника до квартиры.

Читайте также: Все про 2 группу по электробезопасности: обучение, кому присваивается, оформление

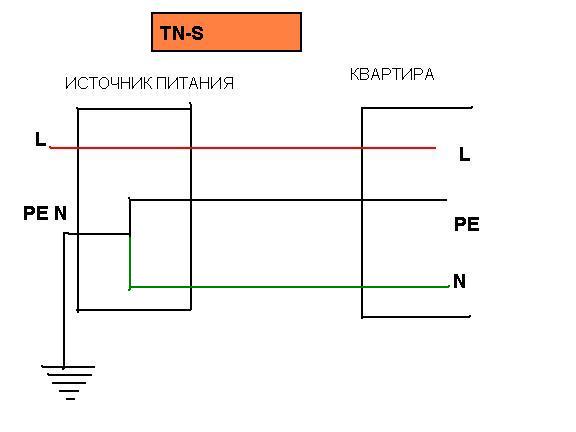

Система электропитания квартиры TN-S

Принципиально! Не путать в протяжении всей проводки квартиры проводники PE (Земля) и N (ноль).

Зачем нужна маркировка

Определенные цвета в электрике выбраны неслучайно. Цветная проводка нужна для неопасного проведения электромонтажных работ, дабы избежать недлинного замыкания и поражения электрическим током. Ранее цвет проводников был черным либо белоснежным, в итоге электрикам это приносило огромные неудобства.

Ранее при расключении нужно было подать питание в проводники, после этого с помощью контрольки определяли ноль и фазу. Внедрение раскраски освободило от всех этих мук, так как все стало очень понятно.

Цветовая маркировка практически всегда наносится по всей длине проводника. Она помогает установить назначение каждого проводника к определенной группе, дабы облегчить их коммутации. Есть три вида проводов в электрике: фаза, ноль и заземление.

Электробезопасность

Переменный электрический ток напряжением 220 V либо 380 V небезопасен для человека. Неосмотрительное прикосновения к обнаженным проводам либо железным частям электрического оборудования, которые могут находиться под напряжением, чревато томным ожогом либо смертельной травмой. Для этого ПУЭ дает ответ на вопросы: каким образом цвет проводов фаза и ноль, L и N в электрике поможет наглядно найти используемую систему безопасности в данной электрической сети.

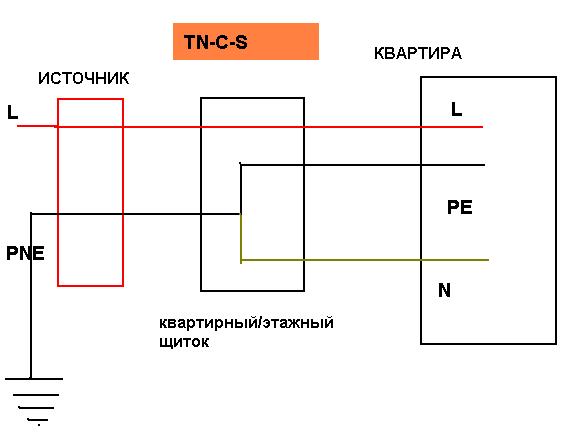

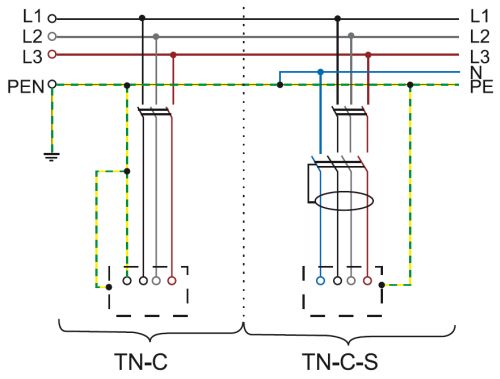

3.Система заземления TN-C-S

с и с т е м а электропитания TN-C-S — это модифицированная система электропитания TN, в какой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в некий ее части, начиная от источника питания.

Система электропитания квартиры TN-C-S

Другими словами в квартире проводники PE (Земля) и N (Ноль) разбиты, а в этажном щите совмещены и присоединены к одной клемме (смотри схему выше).

Эта схема заземления в особенности животрепещуща при суровом ремонте квартиры с системой питания TN-C и переходе проводки на систему электропитания TN-C-S.

Правила прокладки

До того как приступать к монтажу, нужна ознакомиться с правилами, которые предъявляются к прокладке РЕ:

В полосы должны отсутствовать устройства, которые могут стать предпосылкой разъединения, нарушения целостности цепи, к примеру, удаляемые вставки, выключатели, автоматы защиты и предохранители.
Все оборудование и токоведущие части коммутируются с защитным заземлением впрямую.
Запрещено соединение нескольких электрических устройств по принципу шлейфа.
На распределительной шине РЕ выделяется отдельная клемма (зажим). Воспрещается к одной клемме сразу подсоединять нулевой защитный и рабочий провод.

Сопротивление изоляционного слоя РЕ не должно быть меньше обозначенного в нормативно-правовом документе.

Конфигурации в цветовую маркировку шин и проводов

В Русской Федерации ГОСТ Р 50462-92, который регулировал идентификацию проводников в электрических сетях по цифровым и цветовым обозначениям с 01.01.2011 был заменен на ГОСТ Р 50462-2009, который имеет достаточно значительные отличия от ГОСТ Р 50462-92 и имеет некоторые противоречия с ПУЭ 7. Ниже приведена таблица, в какой приведены советы к цветной маркировке шин и кабелей согласно ГОСТ Р 50462-92:

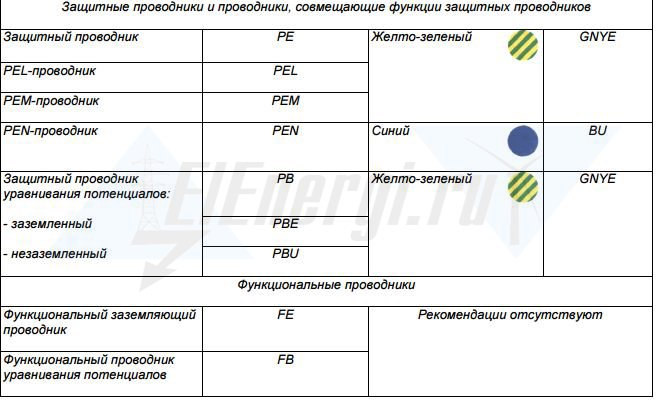

Цвета проводов и шин в цепях неизменного тока

В цепях неизменного тока обычно применяется только две шины, а конкретно плюс и минус. Но время от времени цепи неизменного тока бывают со средним проводником. Согласно ПУЭ шины и провода подлежат следующей маркировке в цепях неизменного тока: положительная шина (+) – красноватая, отрицательная (-) – голубая, нулевая рабочая М (при ее наличии) – голубая.
