Цветовая маркировка проводов стала применяться с того времени, как техника усложнилась, и делать работы по монтажу и ремонту без ошибок стало трудно. Ошибки в электрических цепях приводят к неисправностям, имеющим время от времени очень высшую стоимость. Так либо по другому, маркировать проводники в технике начали рано, но делать цветные провода научились только с возникновением поливинилхлоридной изоляции.
Раскраска проводов
Изоляцию ПВХ либо полиэтиленовую можно окрасить в хоть какой цвет, химики подобрали для этого все нужные красители. Более животрепещуща цветовая маркировка была поначалу в телефонных кабелях, до сего времени есть правила для подсчета пар и четверок по цвету. В них применяется узкая медная жила, покрытая пластмассовой разноцветной изоляцией. Позже эталоны на цвет пришли в силовую электротехнику.
К примеру, дюралевые и медные шины в силовых шкафах ранее окрашивались в желтоватый, зеленоватый и красный цвета для обозначения фаз A, B и C. Чередование фаз очень принципиально в почти всех случаях, к примеру, от этого зависит направление вращения электродвигателей.

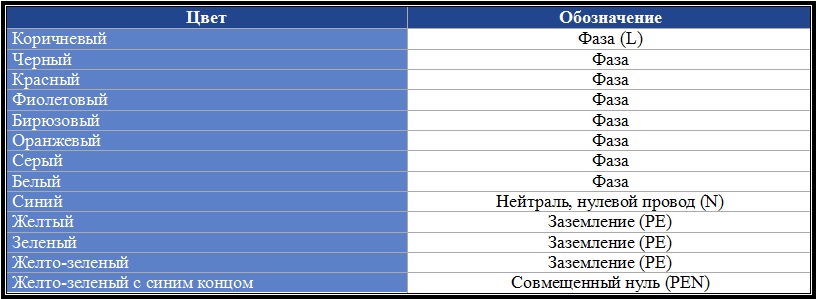

Есть обыкновенные правила, дозволяющие уверенно найти по цвету предназначение проводника. Защитная земля (проводник PE) всегда окрашивается в желто-зеленый либо желтоватый либо зеленоватый цвет. Это цвет провода заземления – никакой другой не может быть такового цвета.
Нейтраль N (это общая точка соединения обмоток генератора соединенных по схеме звезда) всегда синего либо голубого цвета. Все другие цвета применяются для маркировки фаз, при условии, что их нельзя перепутать с проводами нуля и земли даже при нехорошем освещении. Другими словами, более предпочтительны контрастные цвета:
В большинстве случаев фазный проводник в однофазовой цепи обозначается карим цветом. Трехфазный трехжильный провод маркируют цветами: карий, черный, сероватый. Такие кабели подключают обычно к электромоторам на железной раме при соединении обмоток треугольником (краны, погрузчики, оборудование в индустрии).
Несколько слов необходимо сказать о цепях неизменного тока. В таких случаях используют расцветку для обозначения полярности: плюс – желательно карий (либо красный), минус – сероватый. Если какой-нибудь из проводников цепи неизменного тока соединяется с нейтралью переменного тока, то для него применяют синий цвет.
Цвета проводов в электрике должны соблюдаться во всех случаях (ГОСТ Р 50462 – 2009). Электрические провода находятся под напряжением и цветная маркировка увеличивает безопасность. Это никаким образом не отменяет другие правила безопасности. Даже после снятия напряжения с цепи, следует применять индикатор фазы, выпускаемый в виде маленький отвертки.
Установочные провода (для монтажа электроустановок и аппаратуры) практически всегда размещены так, что непременно требуют прозвонки перед подключением: или их много в пучке, или они идут непонятно откуда. Многожильный кабель может быть применен для разных нужд не только лишь для подачи питания, но и в схемах управления и автоматики.
Ранее установочные провода нередко представляли собой белоснежный провод из алюминия в каком не было различия между фазой и нулем. По мере надобности установить, к примеру, кнопочную станцию с несколькими клавишами, появлялись трудности с прозвонкой и нередкие ошибки. Время от времени это обходилось очень недешево.

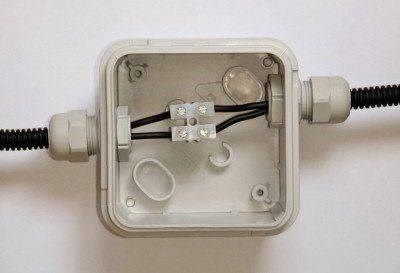

Как разобраться с проводами в пучке
И сейчас не помешает знать, как найти провода в пучке либо жилы в кабеле, если они 1-го цвета. Более того, провода могут кое-где соединяться, и приходить в конечную точку уже другим цветом. Это некорректно, но в жизни случается, и соединять провода просто по цвету очень рискованно. Потому прозванивать цепи после монтажа и ремонта нужно непременно.
Для этой цели изготавливают особые кабельные тестеры, но они оправданы только при неизменном и нередком использовании, на таких сложных объектах, как самолеты, ракетная техника, морские суда, электростанции и т. п. В домашних критериях либо даже при выполнении электромонтажных работ на маленьких производствах либо строительстве возможно обойтись простейшими приемами, которые дают полностью надежные результаты.

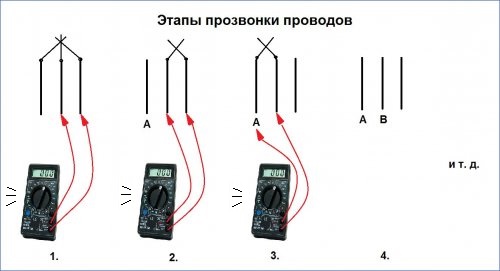

Для этого можно протянуть контрольный провод, но это далековато не всегда доступно. Нередко все, что есть – это батарейка и контрольная лампочка. Дабы совершенно точно найти в данном случае провода, в пучке должно быть более 3-х жил. Поначалу на одном конце трассы замыкают все три провода. Если на другом конце они все звонятся, означает, все в порядке, обрывов нет. Потом на первом конце маркируется один из проводов, к примеру, A, и эту жилу отключают.
На другом конце отыскивают провод, который закончил звониться с остальным пучком. Он и есть A, его также маркируют. Таким макаром выбирается «опорный» провод. Потом на первом конце размыкают все провода и замыкают с A провод B, маркируют, на другом конце он, естественно, звонится с проводом A. Это B и его так же маркируют, как и на первом конце. Эту функцию повторяют для всех других жил по мере надобности.
Найти даже всего два провода совершенно точно можно с помощью батарейки и мультиметра. На одном конце батарейку подключают известными полюсами к проводам, а на другом конце мультиметр покажет полярность измеренного неизменного напряжения. Можно также применять обычный светодиод заместо мультиметра либо хоть какой диодик с обыкновенной лампочкой. Такая цепь будет работать только при правильной полярности, предпосылкой чего является односторонняя проводимость, как обыденного диодика, так и светодиода.
На данный момент применяются практически только медные провода. Алюминий используют только для воздушных линий. Все виды проводов производители окрашивают в хоть какой из цветов, так что потребители могут избрать цвета по каталогу.
Для бытовых потребителей это не настолько принципиально. Но никогда не должно быть неясностей по поводу того какого цвета провод заземления. Потому все многожильные провода и шнуры питания соответственно маркируют зеленоватым либо желто-зеленым. Хоть какой другой провод фаза либо ноль и должен быть окрашен в подходящий цвет (ноль всегда синий).
Телефонные провода и ЛВС
Рядовая телефонная линия состоит из 2-ух проводов (абонентской пары). Один из этих проводов плюс, другой – минус. В полосы 60 В. Старенькые аппараты с импульсным набором можно подключать как угодно, новые могут не работать при несоответствующей полярности. Розетка подключается к аппарату через разъем RJ11, RJ12 либо RJ25.
Розетка с 4-мя проводами имеет пару для абонентской полосы: зеленоватый (прямой, плюс) и красный (оборотный, минус) провода. Еще два провода — черный и желтоватый — применяются или для подачи питания на некоторые устройства: черный – плюс, желтоватый – минус; или для 2-ой абонентской полосы, местной, либо офисной.
Такую розетку применяют и для подключения телефонной трубки либо гарнитуры (handset). При всем этом зелено-красная пара подключается к телефону (наушникам), а черно-желтая – к микрофону.
Шестиконтактная розетка содержит дополнительную пару проводов: белоснежный и синий. Телефонные розетки стали сразу применять для подключения локальных сетей, выделяя для этого необходимое число пар.

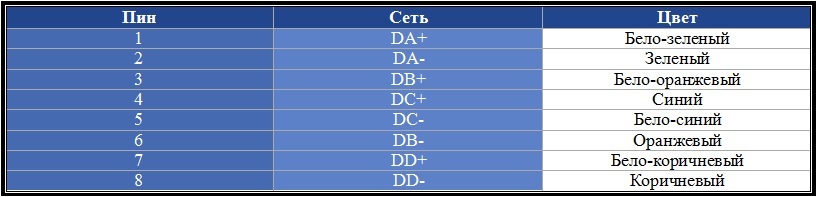

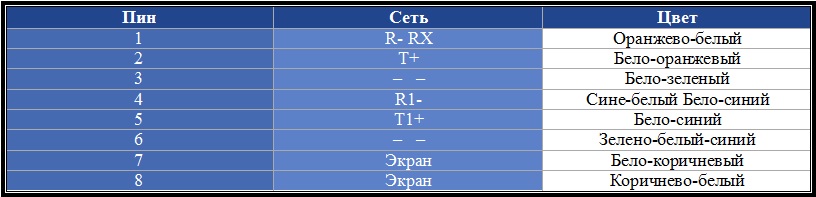

На данный момент применяют восьмиконтактные модульные коннекторы по ошибке именуемые «RJ45», для телефона и неспешной сети T1 (1.544 Мбит/с). Для современных высокоскоростных локальных сетей применяют эталон T568A либо B, в каком подключение витых пар различается, и применяют кабель 5-й категории.
Главным цветом считается 1-ый, обозначенный в паре. Основной принцип разъемов и розеток RJ состоял в том, что пары последовательно идут от центра к краям, но это плохо сказалось на быстродействии сетей, так как при всем этом появляются обоюдные помехи между витыми парами.
Советы
Для маркировки одноцветных проводов можно применять термоусадочную трубку, которую сейчас продают всех цветов. Маленькой отрезок этой трубки надевают на маркируемый провод и немного подогревают воздух вблизи с трубкой феном, зажигалкой либо газовым паяльничком. Трубка усаживается и плотно обжимает изоляцию провода.
Если нет термоусадочной трубки, то можно применять бумагу требуемых цветов либо выполнить осторожные надписи, таким макаром, дабы они читались вдоль изоляции провода. Потом взять полоску скотча, приклеить на нее полоску бумаги с надписями.
Края скотча должны позволить наложить бумагу на провод и зафиксировать ее так, дабы она вся была под скотчем. Необходимо отметить, что этот метод идеальнее всего использовать там, где точно не появится сырости, ведь маркировка проводов должна сохраняться как можно подольше, а не только лишь на время монтажа.
Цветовая маркировка проводов по ГОСТ
Сейчас установка проводки немыслим без использования проводников в цветной изоляции. Цветовая маркировка – не дань моде и не рекламный ход производителя, который, как кому-то может показаться, вожделеет ярко преподнести свою продукцию.
Определенные цвета выбраны не случаем. Все обилие расцветок сведено к одному эталону – ПУЭ. В них обозначено, что жилы проводов следует идентифицировать по цветовым либо буквенно-цифровым обозначениям.
В пределах этой публикации будет рассмотрена цветовая маркировка проводов. С принятием одного эталона цветовой идентификации электрических проводников существенно облегчилась работа по их коммутации. Любая жила, имеющая определенное предназначение, обозначается уникальным цветом: карим, сероватым, желтоватым, зеленоватым, синим и т. д.
Цветовая маркировка обычно осуществляется по всей длине проводника. Допускается также идентификация на концах жил и в точках соединений, зачем используются цветные термоусадочные трубки (кембрики) либо цветная изолента.
Разглядим, как выполнена цветовая маркировка проводов в сети трехфазного, однофазового и неизменного тока.
| В согласовании с правилами допускается делать цветовую маркировку не по всей длине, а исключительно в местах присоединения к шинам, другими словами на концах кабеля. Для этого можно выполнить обозначение проводов по цвету воспользовавшись цветной изолентой либо надеть на концы кабеля термоусадочную трубку. |
Мировоззрение профессионала
Стребиж Виктор Павлович, эксперт по свету и электрике
Любые вопросы задавайте мне, я помогу!
Последним штрихом в обслуживании АКБ является проверка состояния крепления его к кузову автомобиля и проверка надежности контактов на клеммах батареи. Если же для вас что-то неясно, пишите мне!
Какого цвета плюс на аккуме | Авто Брянск
Сеть неизменного тока — какой цвет проводов плюс и минус
Кроме сетей переменного тока в народном хозяйстве применяются цепи неизменного тока, которые находят использование в следующих областях:
- в индустрии, строительстве, складировании материалов (погрузочная техника, электротележки, электрические краны);
- в электрифицированном транспорте (трамваях, троллейбусах, электровозах, теплоходах, карьерных самосвалах);
- на электрических подстанциях (для питания автоматики и оперативных цепей защит).

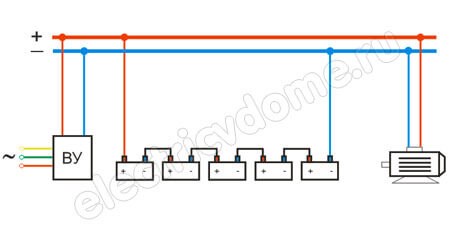

В сети неизменного тока применяется только два провода. В таких сетях нет фазного либо нулевого проводника, а есть только положительная шина (+) и отрицательная шина (-).
Какое освещение Вы предпочитаете
Встроенное Люстра
По нормативным документам провода и шины положительного заряда (+) окрашивается в красный цвет, а провода и шины отрицательного заряда (-) должны быть синего цвета. Средний проводник (М) обозначается голубым цветом.
Если двухпроводная электрическая сеть неизменного тока сотворена методом ответвления от трехпроводной цепи неизменного тока, то положительный проводник двухпроводной сети обозначают этим же цветом, что и плюсовой проводник трехпроводной цепи, с которым он соединен.
Цвета проводов в трехфазной сети переменного тока

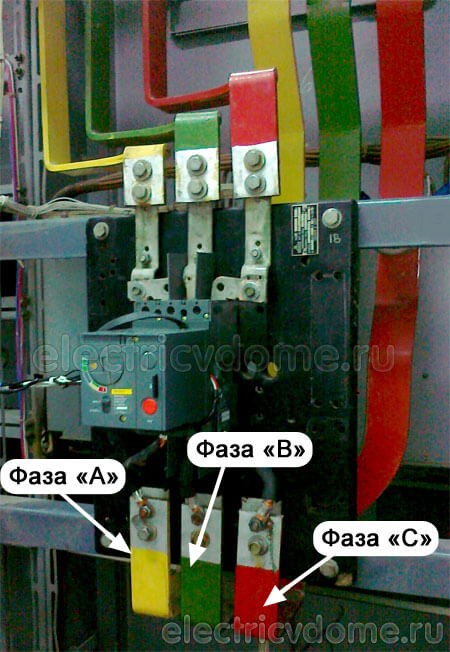

В трехфазных электросетях при подключении трансформаторного оборудования, подстанций и подобных электроустановок фазные шины окрашивают в определенный цвет согласно следующему правилу:
Невзирая на то что почти всегда мы имеем дело с переменным током, электросети неизменного тока тоже имеют широкую сферу использования:
- В промышленной и строительной сфере – для работы электрических кранов, тележек и складского погрузочного оборудования.
- Для питания электротранспорта: троллейбусов, трамваев, электровозов, теплоходов, и т.д.).
- Для подачи нагрузки на оперативные защитные цепи и автоматическое оборудование электрических подстанций.
Как нам понятно, кабель для проводки неизменного тока состоит из 2-ух проводов, в отношении которых не применяются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят только две шины с обратным зарядом, которые время от времени именуют просто «плюсом» и «минусом».

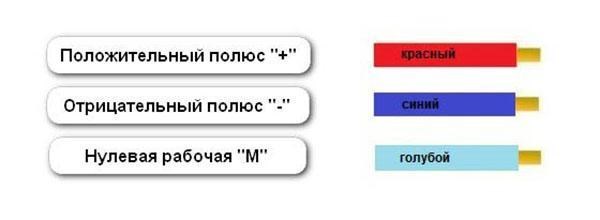

Принятая маркировка проводов просит, дабы плюсовой полюс в таковой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет.
Когда двухпроводная сеть подключается к трехпроводной, нужно, дабы цвета ее проводов либо шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.
Мировоззрение профессионала
Стребиж Виктор Павлович, эксперт по свету и электрике
Любые вопросы задавайте мне, я помогу!
Видите ли, распайка штекера и гнезда фактически схожа микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Если же для вас что-то неясно, пишите мне!
Маркировка проводов по цвету, обозначение фазного и нулевого, видео

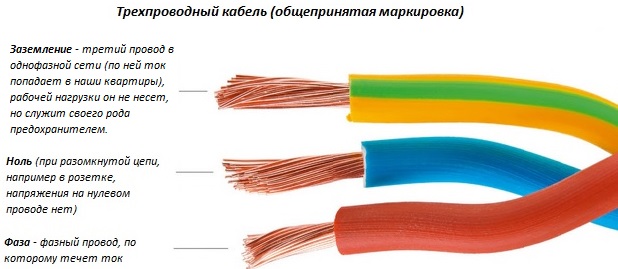

Цветовая маркировка фазы, нуля и земли

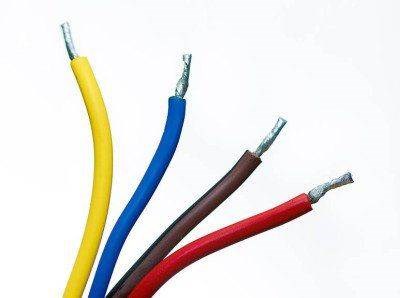

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, применяют многожильные кабели, каждый провод снутри которых окрашен в отличительный цвет. Это нужно, как уже было сказано, для упрощения монтажа и обслуживания сети.
Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением менее 1 кВ. Этим условиям соответствует большая часть жилых и административных построек.
Защитный и рабочий нулевой проводник
Ноль либо нейтраль на электротехнических схемах обозначается буковкой N и окрашивается на всем протяжении в голубой либо синий цвет без дополнительных цветовых обозначений.
Фазные провода
В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок нужна, дабы любая фаза была обозначена раздельно, потому для них принято применять черный, красный, сероватый, белоснежный, карий, оранжевый, фиолетовый, розовый и бирюзовый цвета.
Когда проводится установка однофазовой цепи, присоединенной к трехфазной электросети, нужно дабы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.
Не считая того, эталоном предписывается соблюдать цветовую уникальность всех применяемых проводов, потому фаза не может иметь таковой же цвет, как ноль либо земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой либо кембриками.
Дабы не столкнуться с необходимостью покупки термоусадочных трубок либо изоленты уже во время монтажа (и не усложнить схемы излишними обозначениями), следует обусловиться с тем, какая композиция цветов будет применена во всех электрических цепях дома, и закупить необходимое количество кабелей каждого цвета до начала работ.
Каким цветом обозначается фаза и ноль
Проводники цепей неизменного тока советуют окрашивают следующим образом:
- плюсовой полюс – красный (советуют карий цвет изоляции);
- минусовой полюс – синий (советуют сероватый цвет);
- заземляющий проводник в трехпроводной цепи неизменного тока –голубого (с 2009 г советуют синего цвета).
Полярность проводов по цвету можно найти проще. Холодные цвета – минусовая клемма, теплые цвета — плюсовая. Если в трехпроводной электрической цепи неизменного тока имеются отпайки, то отходящие полосы должны быть такого же цвета, что и питающие. Каким цветом провода плюс и минус не были покрашены, нужно пометить их буквенно-цифровым маркером.
