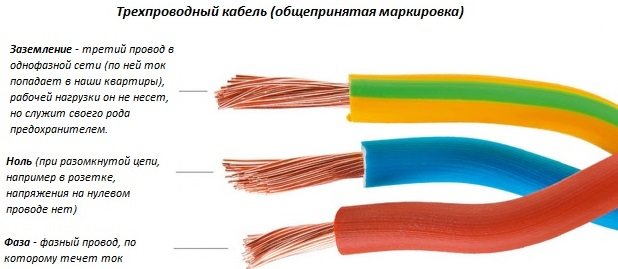

Какого цвета фаза и ноль в трехжильном

Согласно европейским и нашим эталонам производители окрашивают провода в различный цвет и персонально маркируют. Окрашивается изоляционный материал.

Цветная маркировка проводится по всей длине. Таковой подход определяет назначение каждого элемента, что упрощает коммутацию. Непременно верно соединять цвета, дабы предупредить небезопасные моменты. Провода в электрике делятся на три вида:

Любой из них имеет разную расцветку, дабы мастер мог стремительно найти их предназначение.

Цвет проводов плюс (+) и минус (-) в сетях неизменного тока

Красный провод это плюс либо минус? Такие вопросы появляются при работе с электрическими цепями неизменного тока.

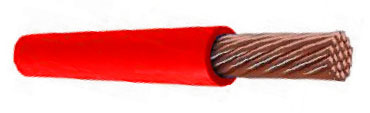

Красный

Дабы уяснить, какой плюс красный либо черный, пользуются заглавием известной интернациональной организации – «Красный крест». Это словосочетание дает подсказку, что красным цветом обозначают плюс.

Читайте также: Виды, маркировка и плюсы энергосберегающих ламп

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно узреть в обычном бытовом оборудовании:

• источниках питания;
• аудио-, видео аппаратуре;
• других устройствах с электронно-программными блоками управления.

Полярность проводников нужно соблюдать при ремонте штатного электрического оборудования автомобилей. В некоторых ситуациях неурядица с плюсом и минусом сопровождается нарушением многофункционального состояния.

Минус

Высочайшая мощность присоединенных потребителей увеличивает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях нужно исключить ошибки при определении полярности. Сильный неизменный ток используют для питания электричеством:

• складского и городского транспорта;
• подъемных устройств;
• датчиков и средств автоматизации.

Какие цвета в элетропроводке?

Согласно правилам устройства электроустановок (ПУЭ), проводка покрывается изоляционным материалом различного цвета. Так элементы проще распознаются мастером. В работе применяется трехжильный кабель, где есть фаза, ноль, земля, которые покрашены по-разному. Ранее было только темное и белоснежное выполнение, но с введением новых правил, стало безопасней и проще.
Появились варианты:

• белоснежный;
• черный;
• красный;
• голубой (синий);
• желто-зеленый;
• карий.

Цвет провода заземления

Желто-зеленый – частей «заземления». Время от времени обладателю устройства встречается просто желтоватый либо зеленоватый, с 2-мя знаками – “РЕ”, которые отвечают за маркировку «земли». Если элемент заземления совместно с нулевым, то обозначается “PEN” и почаще имеет зелено-желтый колер.

Каким обозначается фаза?

Контакт с фазой самый страшный. При проведении работ стоит остерегаться его. Так как некоторые случаи могут быть даже смертельными, производители отмечают его броским цветом, дабы не перепутать с другими вариациями.
Красный и черный – цвета фазы. Встречаются и другие:

• карий;
• сиреневый;
• оранжевый;
• розовый;
• фиолетовый;
• белоснежный;
• сероватый.

Разобраться с пучком частей питания будет проще, когда будет исключен ноль и земля. Фаза на схеме отмечается буковкой L. Если в сети несколько фаз, что нередко встречается при 380 В, такие провода обозначаются L1, L2, L3. В других случаях, могут обозначаться: 1-ая фаза – A, 2-ая — B и т.д.

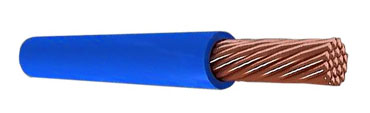

Нулевой провод в однофазовой сети

Представлен синим либо голубым цветами. В электрике больше не встречается другого обозначения этого цвета. Не принципиально какой применяется в работе кабель – трехжильный, пятижильный, цвет один и тот же.

Заземляющая и нулевая жилы могут отличаться шириной кабеля. На схемах «ноль» подписывают буковкой N. Таковой кабель относят к рабочему элементу, ведь в отличие от заземления, он учавствует в разработке цепи электропитания. В некоторых схемах его читают как «минус», тогда фаза выступает «плюсом».

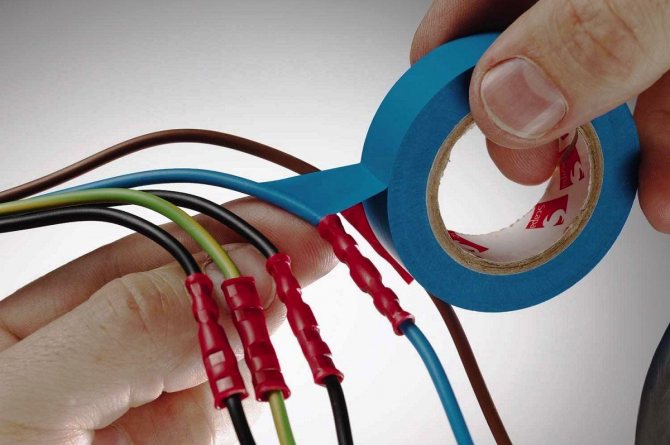

Стандартная цветовая маркировка проводов и шин

Цветная изоляция проводников сейчас – неотъемлемый атрибут для проведения удачного и правильного монтажа проводки. Такое решение – никак не метод выполнить провода прекрасными и симпатичными для потребителя, это – комфортная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.

Цветовая маркировка проводов дает четкое обозначение каждому проводнику. Цвет изоляции жилы определяет ее предназначение в группе из нескольких проводников и упрощает процесс коммутации и монтажа.

Такое решение исключает вероятные ошибки, способные привести к смертельно небезопасному поражению электрическим током либо к недлинному замыканию. Ремонт и сервис электросетей также становится более неопасным, если провода имеют точную маркировку.

Эталон изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому эталону возникает возможность просто идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету либо по буквенно-цифровому коду.

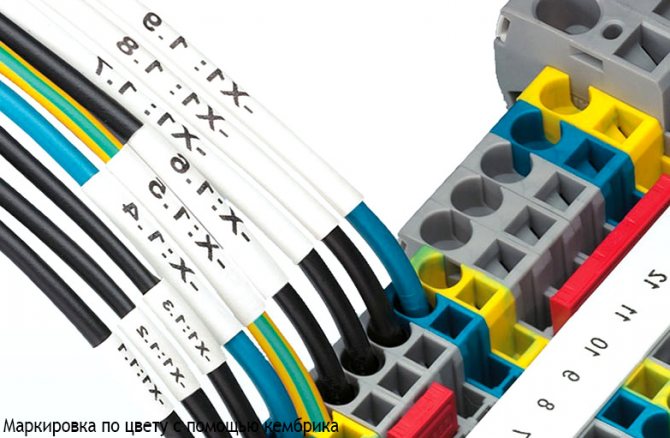

Обычно, проводник полностью имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где может быть использование цветной изоленты либо цветных кембриков. Дальше мы разглядим более тщательно, как конкретно осуществляется такая маркировка для сетей однофазового, трехфазного тока и неизменного тока.

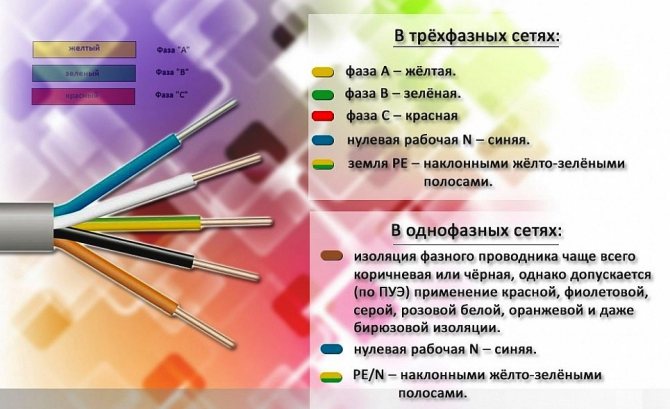

Для сетей трехфазного переменного тока

В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, также шины, покрашены в следующие цвета, соответственно фазам:

Читайте также: Реле. Герконы. Катушки реле. Выбор, принцип деяния, схемы включения.

• Фаза «А» – окрашена в желтоватый цвет;
• Фаза «В» – окрашена в зеленоватый цвет;
• Фаза «С» – окрашена в красный цвет.

Для сетей неизменного тока

Для цепей неизменного тока свойственны только две шины: положительная и отрицательная. Тут положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода тут принципно отсутствуют. Средний провод (М) маркируется голубым цветом.

Как проверить корректность маркировки в квартире?

Полагаться лишь на цвет не рекомендуется. До работ рекомендуется проверить их принадлежность. Для этого применяется особая отвертка.
Светодиод на ней зажигается при прикосновении к фазе. С двужильным кабелем заморочек не возникнет, ведь 2-ой окажется нулем. Для трехжильного применяют другой инструмент – мультиметр либо тестер.

Переключатель выставляется по шкале больше 220В. На дисплее должен высветится этот показатель либо даже меньше, ведь таковы наши реалии.

Дабы применять мультиметр стоит учесть, что при прозвоне пары «фаза-земля» характеристики ниже, чем при прозвоне пары «фаза-ноль»

При подсоединении проводов пытайтесь применять проводники 1-го цвета. Пытайтесь не путать их местами, дабы не столкнуться с плачевными последствиями – травмами либо пожарами.

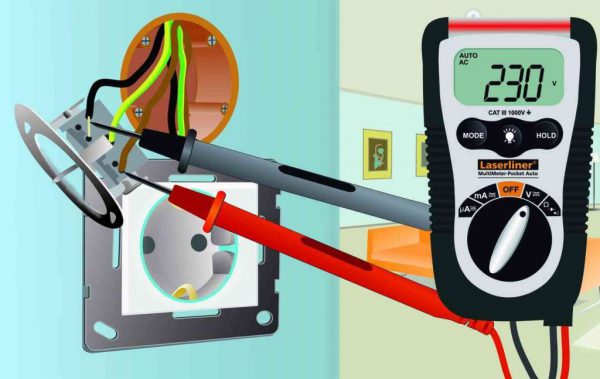

Определение фазы и ноля мультиметром либо отверткой

Мультиметр

Устройство представляет собой комбинированное электроизмерительное устройство, способное делать несколько функций. Малая комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители.

Дабы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Застыл осуществляется одним из нескольких способов:

1. Зажимаем один из имеющихся щупов 2-мя пальцами. 2-ой щуп направляем к контакту, который размещен в выключателе либо розетке. Если данные на мониторе несущественные (не превосходят 10 вольт), идет речь о нуле. Если же прикоснуться к другому контакту, показатель будет выше — это фаза.
2. Если имеются опаски относительно необходимости притрагиваться к щупу, есть другой путь. Один из стержней направляем в розетку. Вторым стержнем прикасаемся конкретно к стенке вблизи с розеткой. Итог будет приблизительно таким же, как и в случае, описанной чуть повыше.
3. Существует 3-ий метод измерения при помощи мультиметра. Прикасаемся щупом к заземленной поверхности (к примеру, корпусу оборудования). Вторым щупом касаемся измеряемой поверхности. Если провод является фазой, мультитестер увидит напряжение в 220 вольт.

Обозначение цветов на схемах по электрике

Количество применяемых в работе цветов зависит впрямую от определенной схемы. Если работы проводятся согласно принятым эталонам, то опытнейший электрик в дальнейшем просто разберется с вашей сетью. Не придется применять дополнительные устройства для определения фазы, хватит познаний в вопросе обозначения цветов. Стандартной гаммой считается:

• ноль – синий;
• земля – желтоватый;
• фаза – красный.

В однофазовой сети применяется один цвет, если же применяются более мощные сети, то фаза может быть отмечена черным и зеленоватым.

При ответвлении однофазовой сети от трехфазной применяют одинаковую расцветку.

До того как приступить к работам с проводкой, принципиально знать обозначения цветов каждого провода. Во-1-х, ради своей безопасности, во-2-х, таковой подход обеспечит наибольший комфорт. Такие познания упрощают процесс монтажа и будущую профилактику сети. Не придется всякий раз применять специально отвертку, дабы найти фазу. Бывалые электрики сумеют «разговаривать» на одном языке, пользуясь эталонами цветобуквенной маркировки.

Фаза и ноль в современной розетке

В устройствах современного типа есть три провода. Фаза бывает любого цвета. Кроме фазы и нуля имеется очередной провод (защитный нулевой). Цвет этого проводника — зеленоватый либо желтоватый.

Через фазу подается напряжение. Ноль применяется для защитного зануления. 3-ий провод нужен как дополнительная защита — для забора излишнего тока во время замыкания. Ток перенаправляется в землю либо в оборотную сторону — к источнику электричества.

Читайте также: Установка и подключение видеодомофона своими руками

Направьте внимание! Не имеет практического значения, справа либо слева размещены фаза и ноль. Но в большинстве случаев фаза размещена слева, а ноль — справа.

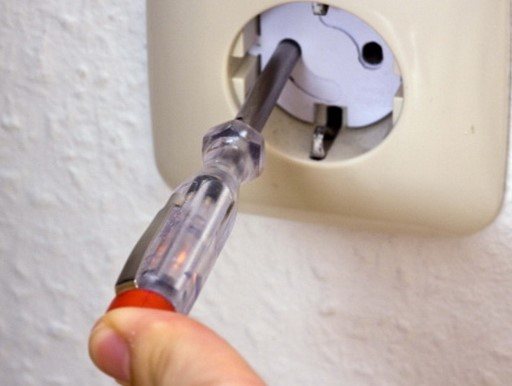

Индикаторы для определения напряжения

Дабы найти, где в розетке фазный провод необходимо пользоваться индикатором напряжения. Их внешний облик припоминает отвертку либо лопатку. Ручка индикаторной отвертки обычно делается из специального прозрачного пластика, снутри которого находится диодик.

Проверка фазы и ноля при помощи индикатора

Высшая часть ручки железная. Если напряжение пройдет, тогда лампочка индикатора зажгется. В данном случае провод лучше не трогать.

Принципиально знать! Если вы дотронетесь до нулевого проводника, тогда свечение диодика не произойдет. Это связано с тем, что пока нулевой провод не соприкасается с фазным в нем нет напряжения.

Для определения фазы в розетке также можно пользоваться мультиметром. У нас есть статья, как найти фазу мультиметром.

Какой буковкой и цветом обозначается нуль и фаза в электрике

Хоть какой электрический кабель для удобства монтажа делается с разноцветной изоляцией на жилах. При монтаже стандартной проводки обычно применяются трехжильные кабели (фаза, ноль, заземление).

Хоть какой электрический кабель для удобства монтажа делается с разноцветной изоляцией на жилах. При монтаже стандартной проводки обычно применяются трехжильные кабели (фаза, ноль, заземление).

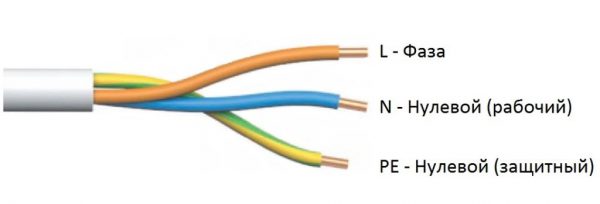

Фаза («L», «Line»)

Главным проводом в кабеле всегда является фаза. Само по себе слово «фаза» значит «провод под напряжением», «активный провод» и «линия». В большинстве случаев он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С нагой фазой шуточки плохи, по этому, дабы не перепутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским эмблемой «L», а провод фазы бывает красным, карим, белоснежным либо черным! Если же вы не убеждены в этом либо проводка устроена по другому, то приобретите отвертку с обычным индикатором фазы. Прикоснувшись его жалом к нагому проводнику, всегда можно выяснить — фаза это либо нет по соответствующему свечению индикатора. А лучше сходу обратитесь к квалифицированному спецу.

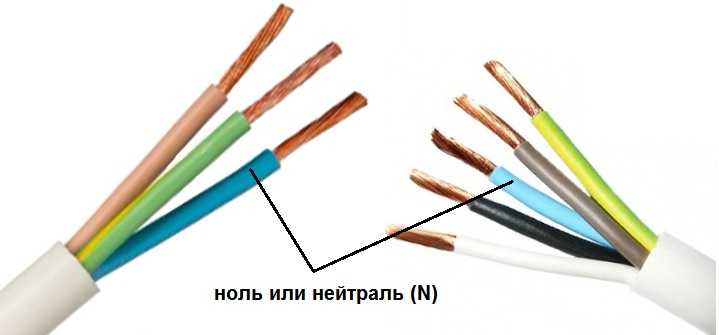

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)

Вторым важным проводом является ноль, узнаваемый в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его необходимо подключать к нулевой шине, она помечена эмблемой «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)

Изоляция заземляющего провода бывает только желтоватого цвета с зеленоватой полосой. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским эмблемой «G» либо с знаком в виде перевернутой и кратко подчеркнутой буковкой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что иногда вызывает у многих родителей шок, все же эти контакты не небезопасны, хотя совать пальцы туда все таки не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика возможность поражения человека электрическим током либо пожара. Если даже установлено УЗО, безотступно рекомендуется соблюдать все меры предосторожности! Понятно, что особая конструкция такового выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО увидит утечку тока фазы без возвращения каких-либо его процентов по нулю, то немедля порвет контакт, что выручит человеку жизнь; но если прикоснуться не только лишь к фазе, но к тому же к нулю — то УЗО не выручит. Прикосновение к обоим проводам смертельно небезопасно.

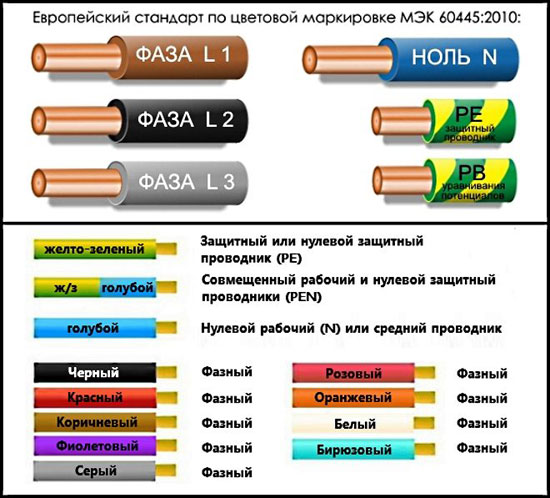

Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?

Цветовая маркировка изоляции проводников принципиальна для более резвого и правильного монтажа электрораспределительных устройств, удобства ремонта и исключения ошибок. Цвета проводов в электрике регламентированы нормативными документами (ПУЭ и ГОСТ Р 50462-2009).

Для чего нужна цветовая маркировка проводов и кабелей

Работы по монтажу и обслуживанию в электрических установках связаны не только лишь с обеспечением надежности, но и безопасности. Нужна полное исключение ошибок. Для этих целей разработана система цветных обозначений изоляции жил, которая определяет, какого цвета провода фаза, ноль и земля.

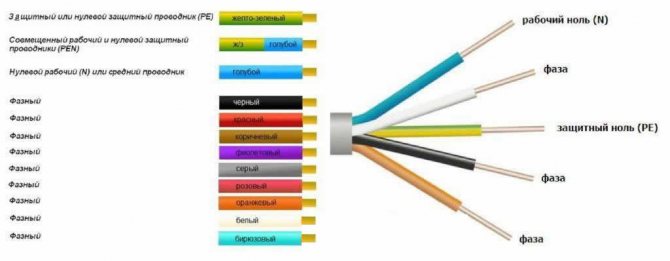

По ПУЭ допускается такая раскраска токоведущих жил:

• красноватая;
• коричневая;
• темная;
• сероватая;
• белоснежная;
• розовая;
• оранжевая;
• бирюзовая;
• фиолетовая.

В приведенном списке содержится много вариантов расцветок проводов, но нет нескольких цветов, которые применяются только для обозначения нулевых и защитных проводов:
