Какого цвета должен быть заземляющий проводник

Раздел 2. Электрическое оборудование и электроустановки общего предназначения

Глава 2.7. Заземляющие устройства

2.7.1. Реальная глава распространяется на все виды заземляющих устройств, системы уравнивания потенциалов и т.п. (дальше — заземляющие устройства).

2.7.2. Заземляющие устройства должны соответствовать требованиям муниципальных эталонов, правил устройства электроустановок, строй норм и правил и других нормативно-технических документов, обеспечивать условия безопасности людей, эксплутационные режимы работы и защиту электроустановок.

2.7.3. Допуск в эксплуатацию заземляющих устройств осуществляется в согласовании с установленными требованиями.

При сдаче в эксплуатацию заземляющего устройства монтажной организацией должна быть предъявлена документация в согласовании с установленными требованиями и правилами.

2.7.4. Присоединение заземляющих проводников к заземлителю и заземляющим конструкциям должно быть выполнено сваркой, а к главному заземляющему зажиму, корпусам аппаратов, машин и опорам ВЛ — болтовым соединением (для обеспечения способности производства измерений). Контактные соединения должны отвечать требованиям муниципальных эталонов.

2.7.5. Установка заземлителей, заземляющих проводников, присоединение заземляющих проводников к заземлителям и оборудованию должен соответствовать установленным требованиям.

2.7.6. Любая часть электроустановки, подлежащая заземлению либо занулению, должна быть присоединена к сети заземления либо зануления при помощи отдельного проводника. Последовательное соединение заземляющими (зануляющими) проводниками нескольких частей электроустановки не допускается.

Сечение заземляющих и нулевых защитных проводников должно соответствовать правилам устройства электроустановок.

2.7.7. Открыто проложенные заземляющие проводники должны быть предохранены от коррозии и покрашены в черный цвет.

2.7.8. Для определения технического состояния заземляющего устройства должны проводиться зрительные осмотры видимой части, осмотры заземляющего устройства с выборочным вскрытием грунта, измерение характеристик заземляющего устройства в согласовании с нормами тесты электрического оборудования (Приложение 3).

2.7.9. Зрительные осмотры видимой части заземляющего устройства должны выполняться по графику, но не пореже 1 раза в 6 месяцев ответственным за электрохозяйство Потребителя либо работником им уполномоченным.

При осмотре оценивается состояние контактных соединений между защитным проводником и оборудованием, наличие противокоррозионного покрытия, отсутствие обрывов.

Результаты осмотров должны заноситься в паспорт заземляющего устройства.

2.7.10. Осмотры с выборочным вскрытием грунта в местах более подверженных коррозии, также поблизости мест заземления нейтралей силовых трансформаторов, присоединений разрядников и ограничителей перенапряжений должны выполняться в согласовании с графиком планово-профилактических работ (дальше — ППР), но не пореже 1-го раза в 12 лет. Величина участка заземляющего устройства, подвергающегося выборочному вскрытию грунта (не считая ВЛ в населенной местности — см. п.2.7.11), определяется решением технического управляющего Потребителя.

2.7.11. Выборочное вскрытие грунта осуществляется на всех заземляющих устройствах электроустановок Потребителя; для ВЛ в населенной местности вскрытие делается выборочно у 2% опор, имеющих заземляющие устройства.

2.7.12. В местности с высочайшей злостью грунта по решению технического управляющего Потребителя может быть установлена более личная периодичность осмотра с выборочным вскрытием грунта.

При вскрытии фунта должна выполняться инструментальная оценка состояния заземлителей и оценка степени коррозии контактных соединений. Элемент заземлителя должен быть заменен, если разрушено более 50% его сечения.

Результаты осмотров должны оформляться актами.

2.7.13. Для определения технического состояния заземляющего устройства в согласовании с нормами испытаний электрического оборудования (Приложение 3) должны выполняться:

• измерение сопротивления заземляющего устройства;
• измерение напряжения прикосновения (в электроустановках, заземляющее устройство которых выполнено по нормам на напряжение прикосновения), проверка наличия цепи между заземляющим устройством и заземляемыми элементами, также соединений естественных заземлителей с заземляющим устройством;
• измерение токов недлинного замыкания электроустановки, проверка состояния пробивных предохранителей;
• измерение удельного сопротивления грунта в районе заземляющего устройства.

Для ВЛ измерения выполняются в течении года у опор, имеющих разъединители, защитные промежутки, разрядники, повторное заземление нулевого провода, также выборочно у 2% железобетонных и железных опор в населенной местности.

Измерения должны производиться в период большего высыхания грунта (для районов нескончаемой мерзлоты — в период большего вымерзания грунта).

Результаты измерений оформляются протоколами.

На основных понизительных подстанциях и трансформаторных подстанциях, где отсоединение заземляющих проводников от оборудования нереально по условиям обеспечения категорийности электроснабжения, техническое состояние заземляющего устройства должно оцениваться по результатам измерений и в согласовании с п.п.2.7.9-11.

2.7.14. Измерения характеристик заземляющих устройств — сопротивление заземляющего устройства, напряжение прикосновение, проверка наличия цепи между заземлителями и заземляемыми элементами — делается также после реконструкции и ремонта заземляющих устройств, при обнаружении разрушения либо перекрытия изоляторов ВЛ электрической дугой.

По мере надобности должны приниматься меры по доведению характеристик заземляющих устройств до нормативных.

2.7.15. На каждое, находящееся в эксплуатации, заземляющее устройство должен быть заведен паспорт, содержащий:

• исполнительную схему устройства с привязками к серьезным сооружениям;
• указана связь с надземными и подземными коммуникациями и с другими заземляющими устройствами;
• дату ввода в эксплуатацию;
• главные характеристики заземлителей (материал, профиль, линейные размеры);
• величина сопротивления растеканию тока заземляющего устройства;
• удельное сопротивление грунта;
• данные по напряжению прикосновения (по мере надобности);
• данные по степени коррозии искусственных заземлителей;
• данные по сопротивлению металлосвязи оборудования с заземляющим устройством;
• ведомость осмотров и выявленных изъянов;
• информация по устранению замечаний и изъянов.

К паспорту должны быть приложены результаты зрительных осмотров, осмотров со вскрытием грунта, протоколы измерения характеристик заземляющего устройства, данные о нраве ремонтов и конфигурациях, внесенных в конструкцию устройства.

2.7.16. Для проверки соответствия токов плавления предохранителей либо уставок расцепителей автоматических выключателей току недлинного замыкания в электроустановках должна проводиться проверка срабатывания защиты.

2.7.17. После каждой перестановки электрического оборудования и монтажа нового (в электроустановках до 1000 В) перед его включением нужно проверить срабатывание защиты при маленьком замыкании.

2.7.18. Внедрение земли в качестве фазного либо нулевого провода в электроустановках до 1000 В не допускается.

2.7.19. При использовании в электроустановке устройств защитного отключения (дальше — УЗО) должна осуществляться его проверка в согласовании с советами завода-изготовителя и нормами испытаний электрического оборудования (Приложение 3).

2.7.20. Сети до 1000 В с изолированной нейтралью должны быть защищены пробивным предохранителем. Предохранитель может быть установлен в нейтрали либо фазе на стороне низшего напряжения трансформатора. При всем этом должен быть предусмотрен контроль за его целостностью.

Какой цвет расцветки обязаны иметь искусственные заземлители?

Структура провода, созданного для заземления непременно медная. В бытовых критериях применяется два вида, однопроволочный и многопроволочный. Сечения провода для заземления определяется зависимо от требований вашей домашней сети. Предлагаем для вас изучить варианты проводников, которые совершенно подходят для выполнения роли подключения к заземляющему устройству.

Марка кабеля для «земли» выбирается с учетом типа уже установленного заземления. Оно может выступать как стационарное и нестационарное. Стационарное либо непереносное заземление применяется для огромных по площади построек, к примеру, на производстве либо в домашних критериях. Для этих случаев рекомендуется применять провода марки NYM.

В отдельных случаях применяется и поболее доступная марка ППВ. Трехжильные проводники для квартирного заземления либо мобильных устройств целенаправлено выбирать от марок ВВГ, ПВГ и ESUY. Разглядим свойства кабелей каждой предложенной марки.

Способы цинкования

Более действенным и комфортным является способ жаркого цинкования, при котором железную деталь на куцее время опускают в ванну с расплавленным цинком. В итоге под действием высочайшей температуры на поверхности возникает узкая феррум-цинковая пленка. А так как цинк устойчив к воздействию воды, его характеристики (при равномерном и непрерывном рассредотачивании по всей поверхности) распространяются и на всю железную деталь.

Дополнительный плюс состоит в том, что горячее цинкование не непременно должно выполняться сходу после производства полосы. Для него могут использовать уже имеющиеся в припасе металлоизделия и даже целые сварные конструкции, при условии, что их может быть опустить в емкость с цинком.

Главный недочет подобного способа защиты – усложнение монтажа, так как сварить отдельные покрытые цинком детали без повреждения слоя защиты нереально. Покоробленные участки, в свою очередь, станут очагами для появления коррозии. Единственными способами для монтажа контура заземления из металлической полосы в данном случае является:

• дополнительная защита областей с покоробленным цинковым слоем способом холодного цинкования – нанесением цинксодержащего состава кистью либо распылителем;
• внедрение болтового соединения частей.

В какой цвет должны быть покрашены искусственные заземлители?

⇐ ПредыдущаяСтр 10 из 14Следующая ⇒

В каких электроустановках используют диэлектрические галоши?

К какому виду плакатов безопасности относится плакат с надписью «Заземлено»?

Что нужно выполнить прежде всего при поражении человека электрическим током?

Билет 23. Какие буквенные и цветовые обозначения обязаны иметь шины при переменном трехфазном токе?

В течении какого срока проводится всеохватывающее опробование основного и вспомогательного оборудования электроустановки перед приемкой в эксплуатацию?

Какая периодичность проверки познаний по электробезопасности установлена для персонала, обслуживающего электроустановки?

На какой срок выдается наряд на создание работ в электроустановках?

Какие работы из перечисленных можно отнести к работам, выполняемым в порядке текущей эксплуатации в электроустановках напряжением до 1000 В?

Снятие и установка электросчетчиков, других устройств и средств измерений	Верный ответ
Ремонт пусковой и коммутационной аппаратуры, установленной на щитках	Неверный ответ
Замена ламп и очистка осветительных приборов на высоте более 2,5 м	Неверный ответ
Любые из перечисленных работ	Неверный ответ

В какой цвет должны быть покрашены открыто проложенные заземляющие проводники?

Воспользуйтесь поиском по веб-сайту:

Читайте также: Электрокотел своими руками для дома — как выполнить?

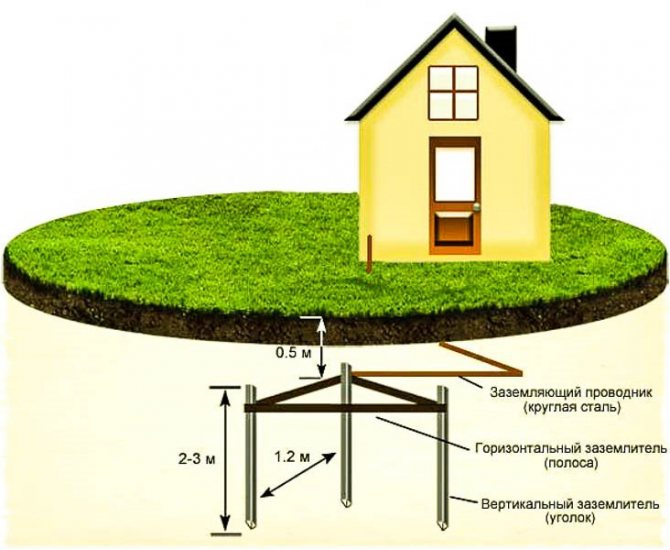

Из чего делается заземляющий контур

Почти всегда, в том числе и на больших промышленных предприятиях, применяется контур заземления металлической полосой с вертикальными электродами из железного уголка. В качестве опорной точки при расчетах применяется общая потребляемая мощность электроприборов, от которой зависит площадь поперечного сечения полосы. Обычно для производства контура берется полоса с шириной и шириной 5х50 мм соответственно.

Не считая того, материал должен владеть неплохой пластичностью, дабы не ломаться при извиве, и свариваемостью, так как ей достигается лучший контакт между отдельными элементами всей конструкции. В связи с этими требованиями, идеальнее всего себя демонстрируют полосы из низкоуглеродных сталей: ст1/ст1пс, ст2/ст2пс и ст3/ст3пс.

Когда необходимо заземление?

Большая часть маломощных устройств не просит специального заземления, но определенная домашняя техника без него может быть небезопасна. Прежде всего к ней относятся:

• Стиральные машины – отсутствие заземления и неизменный контакт с водой при повреждении цепей питания приводят к пробою на корпус, проявляющимся пощипыванием, покалыванием либо даже сильным ударом тока при касании железных частей.
• Водонагреватели – ситуация полностью подобна предшествующему примеру, но небезопасна к тому же тем, что человек впрямую контактирует с проводящим электричество потоком воды.
• Микроволновки – при нагреве еды происходит выделение пара и разбрызгивание воды, что при оголении питающего провода снутри блока управления также может приводить к пробою на корпус.
• Компы – тут необходимость заземления обоснована защитой не юзера, а самой дорогостоящей техники. При носке синтетических вещей при контакте с железным корпусом системного блока между ним и кончиком пальца может пробегать искра статического напряжения. При отсутствии заземления ее полностью довольно для того, дабы вывести из строя один либо несколько чипов на материнской плате. Подмене они обычно не подлежат.

Защита от коррозии

Так как полоса железная для заземления будет безпрерывно контактировать с влагой и почвой, другими словами, в неблагоприятной среде, для предотвращения раннего разрушение принимаются меры для защиты стали от коррозии. Так как нанести слой защиты краски в этом случае не представляется вероятным из-за того, что она будет выступать изолятором, применяется предварительное цинкование полосы. Также могут употребляться полосы из меди, которая по своим токопроводящим чертам превосходят сталь, но из-за накладности и трудности в сварке, используются они значительно пореже.

Цинкование в данном случае оказывается «золотой серединой»: с одной стороны оно предлагает вправду надежную защиту, в особенности при отсутствии механических воздействий, а с другой – оказывается довольно дешевеньким и удобным методом.

Цвет заземляющего проводника: условия ПУЭ

Каждый кабель состоит из внутренних жил, которые имеют свое значение и определенный цвет. Благодаря имеющейся гамме просто проводить ремонтные и монтажные работы. Расцветка изоляции жил поможет избежать самых внезапных ошибок. Обратимся к правилам, установленным муниципальными нормами:

• красным либо карим цветом обозначается фазный проводник;
• синим цветом определяется нейтральный провод;
• желто-зеленой гаммой принято обозначать заземляющий проводник.
  Два типа заземляющих проводов

Кроме цветового обозначения провод заземления обязан иметь и буквенную маркировку (РЕ-нулевой проводник). Время от времени трехжильная проводка в доме осуществляется из плоских однотонных проводников, в большинстве случаев они представляются в белоснежном цвете. В таком случае, в качестве заземления принимают среднюю жилу.

Принципиально! С помощью цветной проводки просто найти функцию проводников, не используя вычислительные приборы.

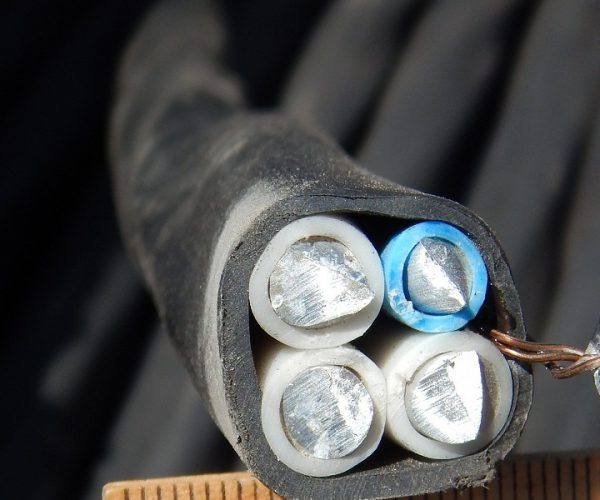

Некоторые производители окрашивают изоляционный слой заземляющей жилы в зеленоватый либо желтоватый тон. Время от времени желто-зеленый цвет наносится поперечно. Если вы делали ремонт электрической проводки без помощи других, для вас придется без помощи других нанести подходящий цвет на проводку, дабы в предстоящем не путать фазу, ноль и заземление. Для таких целей используются силиконовые трубки соответственного цвета. Они имеются в продаже в специализированных магазинах. Предлагаем поглядеть видео, в каком показывается подробный установка заземляющего кабеля и здесь же убедиться в его правильном колере.

Цветовая маркировка заземляющих проводников

Красный, карий, синий – далековато не полный список цветов, в которые окрашиваются токоведущие жилы. Смотря на обилие цветов, складывается воспоминание, что каждый производитель произвольно выбирает маркировку, и частично так оно и есть. Не все цвета регламентируются Правилами устройства электроустановок, в них только чётко обсуждено какого цвета провод заземления защиты и цвета фазы в трёхфазной сети.

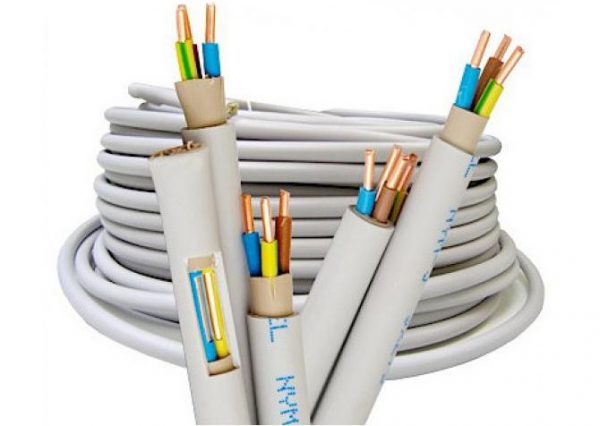

Разрез трёхжильного кабеля

При всем этом и в остальной маркировке находится закономерность, зная все аспекты которой, можно существенно облегчить процесс монтажа и ремонта как проводки, так и электрического оборудования.

Цветовая маркировка жил кабелей для трёхфазной сети принципно отличается от маркировки кабельно-проводниковой продукции для однофазовой сети.

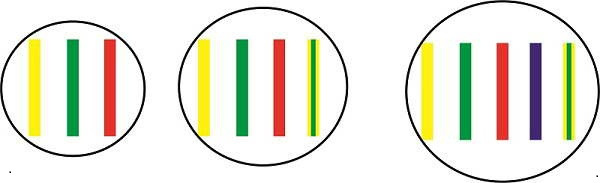

Маркировка в трёхфазной сети

Соблюдение корректности и последовательности подключения в трёхфазной сети в особенности принципиально, часто от этого зависит надёжность работы дорогостоящего оборудования. В трёхфазных промышленных сетях могут употребляться трёх,- четырёх,- и пятипроводные схемы подключения токоприёмников, соответственно, и силовые подводящие кабели имеют от трёх до 5 жил.

Пример промышленной цветовой маркировки

В первом случае кабель в трёхжильном выполнении, жёлтым цветом обозначается фаза «А», зелёный цвет имеет фаза «В», красный – «С». На втором примере кабель четырёхпроводный, фазы обозначаются аналогично первому варианту, а желто-зелёный провод соединён с защитным заземлением, другими словами это РЕ-проводник. Более распространён вариант четырёхпроводной сети, где четвёртый проводник имеет чёрный либо синий цвет – в данном случае, он играет роль рабочего заземления либо нейтрального проводника, так именуемый «ноль».

На 3-ем примере изображён пятипроводный кабель. Тут жёлтый, зелёный и красный цвет имеют разноимённые фазы, синий, карий либо чёрный – ноль либо провод рабочего заземления, и жёлтый с зелёной полосой – заземляющий РЕ проводник.

Такая маркировка токоведущих частей признана большинством государств мира. Красный, зелёный, жёлтый, синий (чёрный) и жёлто-зелёный цвет можно повстречать на всех электроподстанциях и электрических станциях. В эти цвета окрашиваются не только лишь жилы кабеля, но и токоведущие шины, контуры заземлений и места подключения оборудования.

Трёхфазный кабель с ограниченной маркировкой

Невзирая на это, в индустрии ещё можно повстречать одноцветные либо двуцветные кабели. В данном случае в четырёхпроводном кабеле одна жила имеет наименьшее сечение либо окрашивается в чёрный (синий, карий) цвет, это рабочий ноль.

Чередование фаз в таких кабелях или не имеет принципного значения, или определяется особым устройством.

Защитное заземление подключается конкретно от контура, в месте подключения наносится особый значок, а проводник окрашивается всё в тот же жёлто-зелёный цвет.

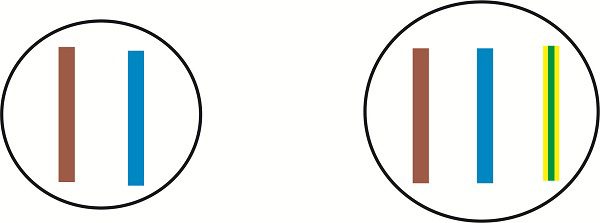

Маркировка кабелей в однофазовой сети

Требования к цветовой маркировке токоведущих частей в однофазовой сети, тем паче в быту, не так высоки. Для сокрытой проводки очень нередко используются одноцветные плоские провода типа ППВ и АППВ, и если в двухпроводном варианте проблем при подключении появиться не может, довольно пользоваться обычный индикаторной отвёрткой, то в трёхпроводном отличить рабочее и защитное заземление довольно трудно.

Однофазовые кабели без цветовой маркировки

В некоторых случаях можно пользоваться «прозвонкой», в других выручит вольтметр (обычно, напряжение фаза – защитное заземление меньше, чем фаза – ноль). Бывалые электрики и тут используют негласное правило: подключив защитное заземление к среднему проводу, при всех перегибах и поворотах, его не спутаешь с проводником рабочего нуля.

В трёхпроводных однофазовых сетях, ценой неверного подключения может быть жизнь и здоровье, т.е. под напряжением возможно окажутся железные корпуса электроприборов.

Для того дабы свести возможность поражения электрическим током к минимуму, и в однофазовых сетях всё почаще применяется цветовая маркировка жил.

Кабели для прокладки в однофазовых сетях

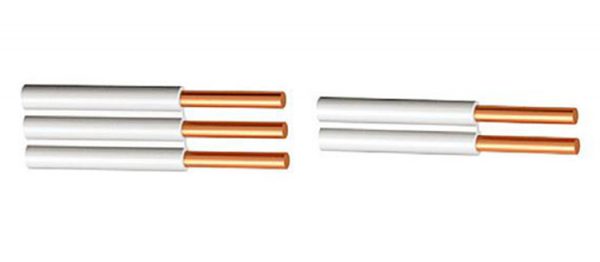

В первом случае применяется двухпроводный кабель, содержащий фазный и нулевой рабочий провод. Из-за отсутствия чётких эталонов, фазный проводник может окрашиваться в карий, белоснежный и даже чёрный цвет, а нулевой почаще имеет синий, очень изредка красный, цвет.

В текущее время очень распространены трёхпроводные кабели для однофазовых сетей. Тут не считая фазного провода, нередко имеющего карий цвет, и нулевого, цвет которого в главном синий, имеется жёлтый провод с зелёной полосой – защитный заземляющий проводник. Конкретно провод этого цвета подключается к корпусу электрического оборудования и к центральному контакту розетки.

Маркировка заземляющих проводников

Необходимо направить внимание, что цвет провода заземления может быть синий, чёрный, и даже красный, но такое обилие касается только рабочего заземления, либо нейтрального проводника.

Правильное подключение РЕ-проводника очень принципиально для безопасности человека, вот поэтому во всех сетях этот проводник окрашивается в жёлтый цвет с горизонтальными либо вертикальными зелёными полосами.

Время от времени встречается проводник жёлто-зелёного цвета с синей оплёткой на конце. Так обозначается провод двойного предназначения – PEN-проводник, это ноль глухо соединённый с контуром защитного заземления. Невзирая на то что такое соединение значительно ограничивает безопасность и надёжность сети, в отдельных случаях правила устройства электроустановок допускают разделение PEN проводника на защитный – РЕ и рабочий – N.

Советы. Видео

Из видео можно выяснить, какими методами отличают ноль от заземления, как определяется нулевой проводник и находится провод заземления (земля).

При монтаже либо ремонте проводки принципиально верно соединять провода по цветам. Карий нигде не должен пересечься с синим, а желто-зеленый должен быть соединён только с желто-зеленым. Никогда не стоит путать понятия рабочего и защитного заземления, тем паче нельзя третировать подключением РЕ-проводника в местах, где это предвидено устройством.

Оцените статью:

Тема подключения люстры к двухклавишному выключателю в особенности тревожит владельца квартиры после приобретения нового осветительного прибора, ведь от красы изделия метод подключения не изменяется. Все нормативы, которые.

Современное электрооборудование оснащается вилками, у каких в конструкции находятся заземляющие контакты. Это является нужной мерой электробезопасности для защиты от утечек тока на.

Совершенно не так давно потребление электроэнергии в квартирах и личных домах было очень умеренным, и в 3-х фазах не было необходимости. Но современное домовладение просит совершенно другого уровня употребления.

Защитным заземлением именуется электрическое соединение электроустановки либо какой-нибудь части электрической цепи с заземляющим устройством для понижения уровня напряжения прикосновения до неопасного.

Как понятно, верно выполненное соединение корпуса электрооборудования с контуром заземления, впрямую оказывает влияние на безопасность его эксплуатации. Заземление радио и электронного оборудования.

На задней панели системных блоков питания располагаются огромное количество гнёзд, созданных для подключения главных компонент компьютерной системы. Подключать их совершенно нетрудно, беря во внимание, что всем разъёмным.

Видео: ПУЭ. Требования к защитным проводникам PEN и PE.
