Какое сечение провода необходимо для личного дома

Даже у самого экономного водонагревателя мощность будет достаточно большой. Дабы выполнить его электрическое подключение неопасно, принципиально верно подобрать сечение кабеля, также учитывать несколько дополнительных требований. О том, как найти, какое сечение провода необходимо для водонагревателя и как подключить его к сети — в нашей статье.

Методы электроподключения водонагревателя

В новых домах для подключения массивных потребителей в ванную обычно проложен отдельный кабель и предусмотрены гидрозащищенные розетки. Если подключить водонагреватель необходимо в личном доме либо в квартире со старенькой проводкой, прокладывать кабель необходимо будет без помощи других.

Подключение может производиться 2-мя методами:

• через электрическую розетку;
• впрямую к проводке.

В первом случае устройство включают в сеть, просто вставляя вилку в розетку. Во 2-м случае кабель подключают впрямую, заводя его на колодку нагревателя. Время от времени подключение осуществляется методом соединения с питающим проводом нагревателя. Для этого должен употребляться клеммник. Делать соединение при помощи изоленты не рекомендуется, это недостаточно накрепко.

Дополнительно в цепь может встраиваться клавишный выключатель. Его стоит установить, если устройство врубается в сеть впрямую, без электророзетки. Для некоторых устройств выключатель нужен при любом подключении. К примеру, проточные водонагревателиPolaris Orion подключают к электросети с неотклонимым внедрением клавишного выключателя. Это одно из требований неопасной эксплуатации таких устройств.

Если нагреватель устанавливается в ванной комнате, при его подключении будут действовать особые требования электробезопасности. В ванных комнатах выделяют несколько зон:

Под раковинами и над ванными, также на расстоянии до 60 см от них допускается устанавливать электроприборы с прямым подключением к проводке, заземлением и защитой IPX5 (устройство и подключение должны быть защищены от водяных струй и потоков с любого направления). На расстоянии больше 60 см от ванн, раковин, душевых кабин можно устанавливать электрические приборы с подключением через розетку, но она должна быть заземленной и гидрозащищенной. Розетки располагают на высоте от 25 и до 225 см от пола.

Выбор и прокладка кабеля для водонагревателя

Перед подключением ознакомьтесь с аннотацией к устройству: в ней может быть обозначено, какие провода должны употребляться. Если в аннотации нет прямых указаний о том, каким кабелем подключить водонагреватель, уточните в свойствах его наивысшую мощность.

Примеры черт питающих кабелей

Определяя, какое сечение провода необходимо для водонагревателя, учитывайте очень вероятную нагрузку. Лучше выбирать сечение «с запасом», дабы кабель гарантированно выдерживал предполагаемый долгий ток и не нагревался.

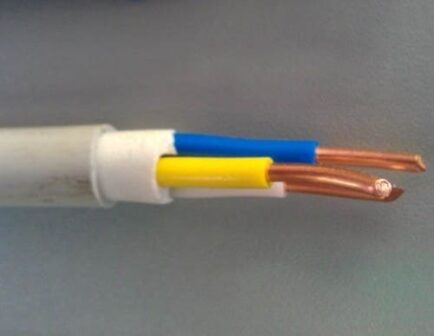

Провод непременно должен быть трехжильным — только в данном случае можно выполнить заземление. При отсутствии заземления применять бойлер либо проточный нагреватель нельзя — это опасно.

Алюминий либо медь?

Для подключения водонагревателя нужен медный кабель. Алюминий применяют изредка по нескольким причинам:

• его электропроводность ниже;
• резвее окисляется;
• является более ломким;
• теплопроводимость ниже (больше нагревается).

При подключении водонагревателя найти, какой кабель уже проложен в доме, можно, просто осмотрев его. Дюралевый сердечник будет серебристым, а медный — красновато-золотистым. Если проводка в доме древняя и выполнена из дюралевых проводов, при их соединении с медью нельзя делать обыденную скрутку. Допускается только скрутка с пайкой, а лучше применять клеммные зажимы либо делать опрессовку.

Как необходимо прокладывать кабель для водонагревателя?

При прокладке полосы от автомата к бойлеру либо проточному нагревателю удостоверьтесь, что к ней не подсоединены другие потребители. Если они есть, то, какой кабель нужен для подключения водонагревателя, определяют по суммарной мощности запитанных на его полосы потребителей. Группы массивного оборудования обычно подключаются при помощи трехжильных кабелей с сечением одной жилы 4-10 мм. При всем этом также наращивают предельную нагрузку автомата до 40-63 А. При подключении блоков розеток удостоверьтесь, что их предельная нагрузка также соответствует мощности потребителей, а класс влагозащиты — месту и условиям установки.

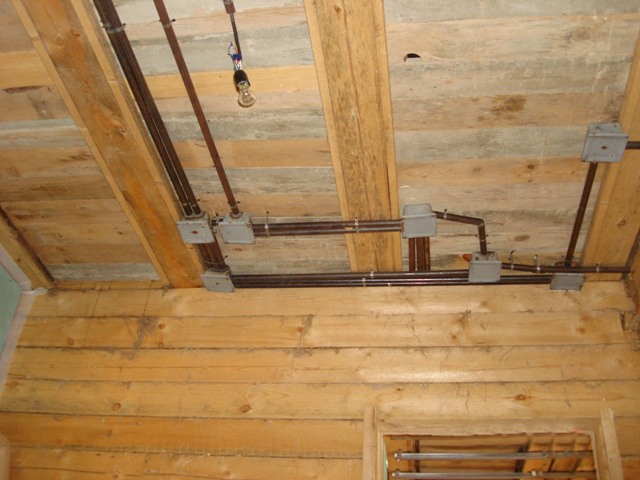

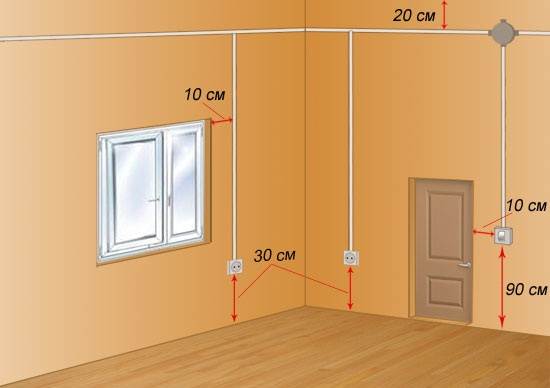

Проводку можно проложить 2-мя методами:

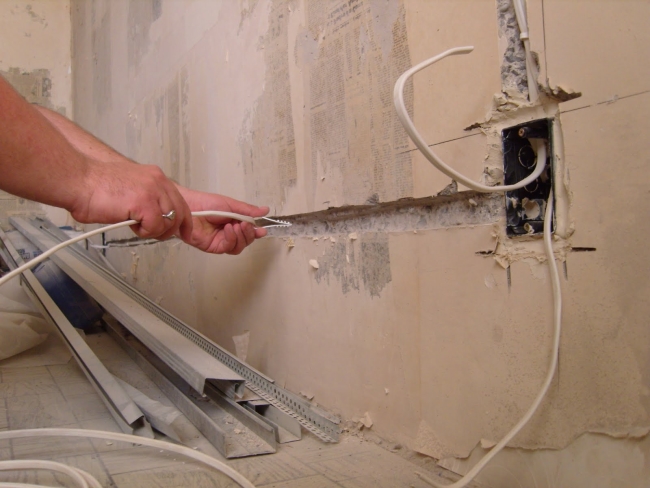

Метод прокладки оказывает влияние, в том числе, на то, как будет нагреваться кабель. При сокрытой проводке тепло отводится ужаснее, и при очень высочайшей нагрузке изоляция может расплавляться. При открытой проводке провода нагреваются меньше, но даже с учетом этого их сечение должно быть достаточным, дабы они выдерживали нагрузку.

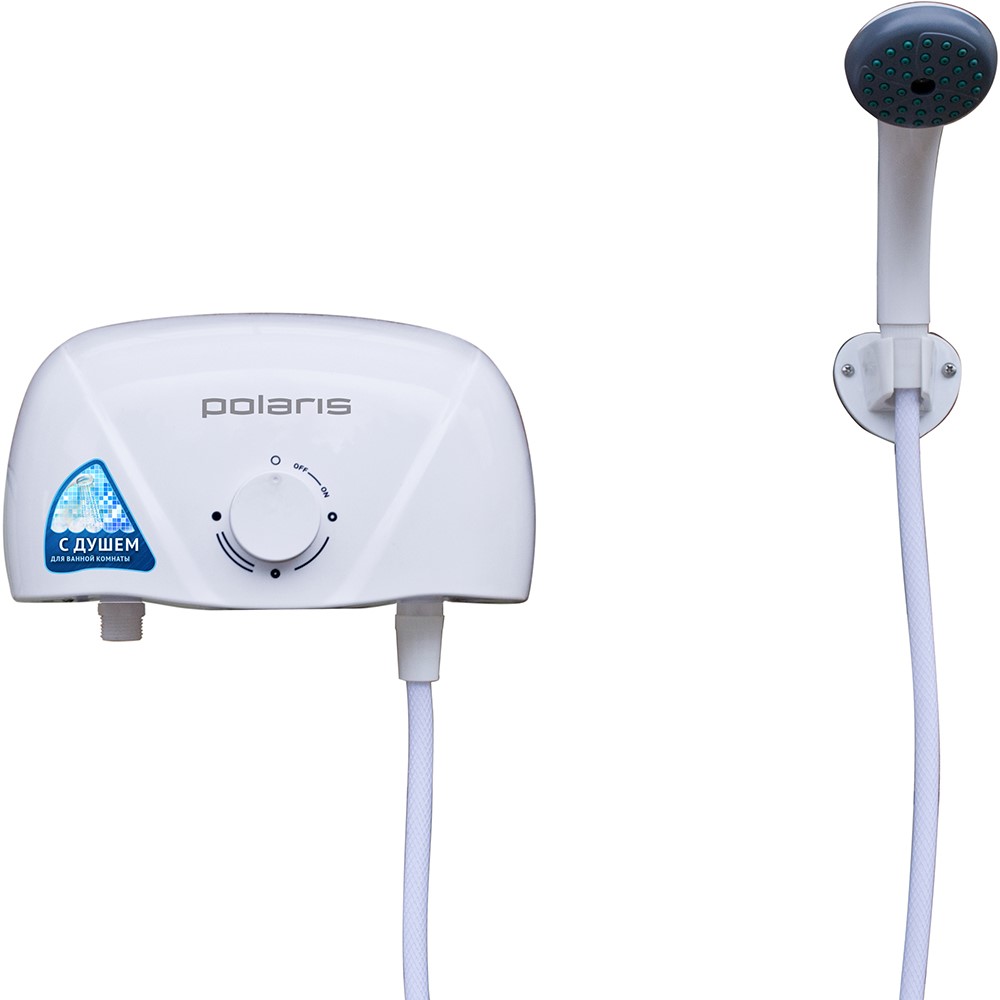

Требования к подключению водонагревателей Polaris

Дабы найти, какой провод нужен для подключения водонагревателя, ознакомьтесь с аннотацией. Обычно в ней обозначено, какой конкретно кабель необходимо применять. К примеру, для водонагревателя мощностью 2 кВт допускается применять медный кабель сечением 3х1,5 мм.

При подключении непременно устанавливается автомат с допустимой нагрузкой, соответственной мощности устройства.

Розетка должна быть гидрозащищенной. Ее устанавливают там, где на нее не будут попадать брызги либо струи воды.

При монтаже обеспечивают надежное заземление.

Используя водонагреватель, соблюдают требования безопасности, обозначенные в аннотации.

Как избрать электрические кабеля и провода

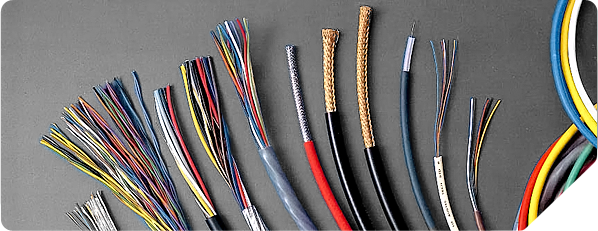

На современном рынке представлен широкий выбор кабельно-проводниковой продукции разных производителей и марок, любая их которых служит для выполнения определённых задач (питание силовой либо оперативной части электрического оборудования, подключения телека либо веба и т. д.).

В данной статье разглядим более пользующиеся популярностью марки кабелей для монтажа в доме либо гараже.

Как верно избрать электрический кабель для проводки

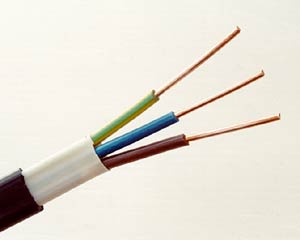

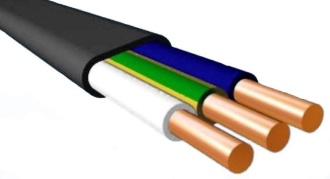

Почти всегда для монтажа применяют кабель ВВГ (ВВГнг) 3*2,5 мм (маркировка «нг» в заглавии информирует о том, что изделие не поддерживает распространение горения).

Это моножильный кабель с виниловой изоляцией и сечением 2,5 мм, который выдерживает ток до 21 А (4,6 и 7,9 кВт соответственно при однофазовом и 3-фазном питании).

Данный вид кабеля совершенно подходит для питания бытового оборудования, розеток, маленьких обогревателей, кофеварок, стиральных машинок и т. д.

Кабель для подключения электрической плиты либо духового шкафа

В случае если для вас нужно запитать современную электрическую плиту либо духовку (мощностью до 7 кВт), то такового кабеля будет уже недостаточно. Для таких нужд, при однофазовой «запитке» нужно применять кабель с наименьшим сечением 4 мм2 (к примеру, ПВС 3х4 либо ВВГ 3х4).

Главным различие между этими марками кабеля является конструкция питающей жилы.

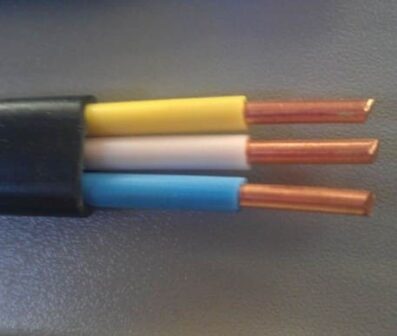

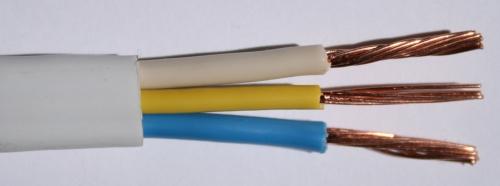

Чтобы было более ясно, кабель ВВГ исполнен из одной сплошной жилы сечением 4 мм2 и он предназначается для стационарной прокладки, а ПВС –это гибкий многожильный кабель, который служит для временного монтажа.

Кабеля для освещения

Почти всегда для питания осветительной сети дома либо гаража полностью довольно проложить кабель ВВГ 3х1.5. Так как осветительная сеть потребляет небольшой ток, этого сечения будет полностью довольно.

В комплексе с ним для надежной защиты осветительной сети нужно также установить дополнительный автомат с номиналом 10А.

Но если у вас стоит модифицирующий трансформатор, который конвертирует переменный ток 220 В в неизменный с номиналом 12 В, часто использующий в ванных комнатах для безопасности, тогда необходимо большее сечение (к примеру, ВВГ 3х2.5).

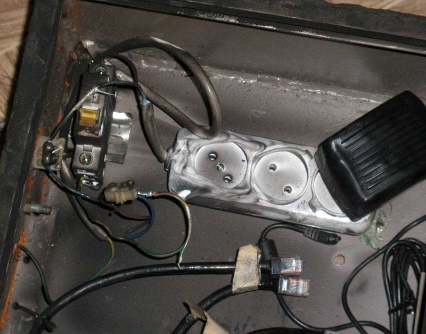

Кабель для питания гаража

Так как в гаражах часто применяется 3-х фазная питающая система, то обыденный кабель ВВГ 3х2,5 использовать уже неуместно.

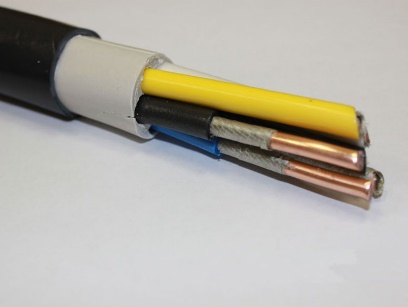

Для этих целей лучший вариант – ВВГ 5х2,5. Это 3-фазный провод с нулевой и заземляющей жилами.

Но если Ваш гараж укомплектован массивным оборудованием, таким, к примеру, как насосы, разные станки, сварочные трансформаторы большой мощности и т. д., тогда нужно просто прирастить сечение кабеля до 6-10 мм2.

Как расшифровать маркировку на кабеле

Для примера расшифруем название более распространенного кабеля ВВГ3х2,5.

• В – винил;
• В – винил;
• Г – гибкий;
• 3 – количество жил;
• 2,5 – сечение жилы.

Другими словами это виниловый 3-х жильный медный кабель с сечением каждой жилы 2,5 мм2. В случае если перед заглавием кабеля будет стоят буковка А, к примеру, АВВГ 3х2,5 – это будет означать что это дюралевый кабель.

Какой кабель лучше применять при электроснабжении дома либо гаража

На этот вопрос, естественно, нет конкретного ответа, так как нет единственного правильного решения.

Одни спецы применяют гибкий кабель ПВС, другие ВВГ, но еще остались умельцы, которые применяют дюралевый кабель АВВГ ввиду собственной дешевизны. Но схожая кабельно-проводниковая продукция обладает следующими недочетами:

1. У нее низкая электропроводимость (высочайшее сопротивление);
2. Маленький срок службы;
3. Завышенная ломкость (при 5-6 сгибаниях он ломается);
4. Для прокладки по квартире при использовании медного кабеля довольно 2,5 мм2, в случае монтажа АВВГ, его сечение должно быть более 4 мм2.

Какого сечения должен быть ввод в дом квартиру

Если для вас нужно проложить кабель от распределительного щитка в квартиру, то лучший вариант – ВВГ 3х6.

Также не следует забывать, что при прокладке такового кабеля нужно монтировать соответственный автоматический выключатель для защиты от недлинного замыкания.

В случае если ввод будет выполнен из кабеля с сечением 6 мм2, автомат должен быть с токовой отсечкой 80А.

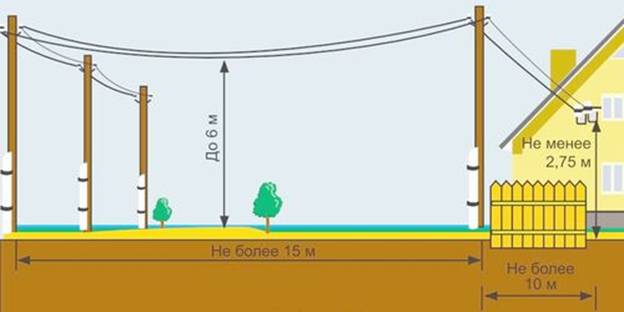

В случае если у вас личный дом, для электромонтажа нужно применять особый провод СИП 4х16(самонесущий дюралевый провод), который рекомендуется для прокладки по опорам и стенкам строения.

Выводы

Верно подобранный кабель дозволит для вас защитить ваше оборудование, бытовые электроприборы и обеспечит безаварийную работу в протяжении многих лет.

Выбор кабеля нужно производить в согласовании с тех. критериями и особенностями той либо другой ситуации. Лучший вариант – это поручить это дело экспертам, но если же вы желаете сберечь – лучше до выполнения работ прочитайте пару 10-ов статей о том, «как верно избрать кабель для гаража либо дома».

Так как в случае плохой прокладки либо же нарушений требований ПТЭЭП, ПТБ либо ПУЭ вы подвергаете риску себя, собственных близких и соседей. Ведь 70 процентов всех пожаров – это куцее замыкание проводки.

• Кабель-каналы: как провести проводку поверх стенок
• Проводка под натяжным потолком: ремонт, замена, установка под осветительные приборы
• Жаростойкий кабель
• Галогеновая лампа

Обсудить статью на форуме

Как выполнить ввод электричества в личный дом своими руками

Схема проводки в гараже

Типовая схема разводки проводки в доме

Схема расключения либо соединения электрических кабелей в распределительной коробке

Виды и правила монтажа проводки

Разводка проводки в личном доме

Всё что необходимо знать про электрический кабель 3 на 4

В квартирах электрический кабель 3 на 4 мм применяется изредка, почаще для подвода электропитания электроплите. Но в электромонтаже силовой кабель с таким количеством жил (три) и такового сечения жил (4 кв. мм) очень популярен. Давайте разбираться, что же это все-таки за кабель, где применяется, и каким бывает.

Цифровая маркировка 3×4

Не вдаваясь в глубинные потаенны буквенной маркировки, а для начала заострив внимание только на 2-ух цифрах 3 и 4 в маркировке кабеля, констатирую, что:

• 1-ая цифра 3 в цифровой маркировке кабеля значит количество в кабеле жил.
• 2-ая цифра 4 значит, что сечение каждой жилы в кабеле 4 квадратных мм. Что соответствует поперечнику жил около 1,8 мм.

Напомню, что проверка сечения жил кабеля на соответствие маркировке осуществятся измерением поперечника жилы и вычислением площади сечения по формуле площади круга.

Сходу обратим внимание, что в данном виде кабеля сечение всех жил кабеля однообразные. Поглядеть и приобрести все варианты кабеля 3 на 4 вы сможете на веб-сайте https://www.mir-elektriki.ru/catalog/kabel_i_provod/3/4/.

Электрический кабель 3 на 4 — силовой

Понятие силовой кабель, распространяется на кабельную продукцию способную переносить и распределять электрическую энергию током частотой 50 Гц, и напряжением до 1000 Вольт.

Таблицы расчета сечений кабеля в ПУЭ позволяют осознать, что медный электрический кабель 3 на 4 мм, способен выдержать электрический ток 41 Ампер при открытой прокладке и 35 Ампер при прокладке в трубе. Этого довольно для подключения устройств и установок мощностями до 9 и 7,7 кВт соответственно.

Этого полностью довольно, дабы питать не только лишь электроплиту в квартире, но и подать электропитание для среднего пригородного дома, не говоря уже о 5 кВт даче.

Электрический кабель 3 на 4 — материал жил

Данный кабель вы сможете отыскать в 2-ух вариантах: с медными и дюралевыми жилами. Медные кабели более популярны, из-за наименьшей теплопроводимости и большей пластичности меди. Дюралевые кабели дешевле, но держат наименьшие значения токов, до критичного нагрева.

Статьи по теме: Установка счетчика вне дома

Примеры электрических кабелей 3 на 4

Составим типичный ТОП из кабелей 3 на 4 мм.

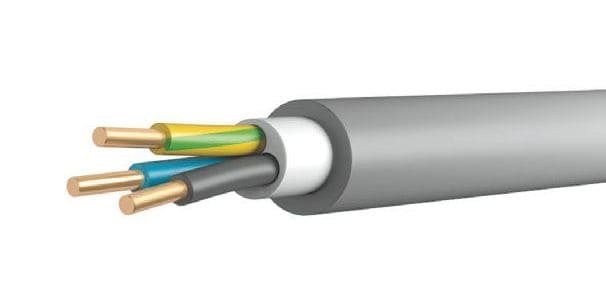

Сначала: кабель ВВГнг 3 на 4. Отсутствие буковкы «А» сначала маркировки, молвят что этот кабель медный. Мелкие буковкы «нг» демонстрируют, что он плохо пылает (не поддерживает горение). Изоляции и оболочка из ПВХ заслуженно надежны.

Во-2-х, кабель ППГнг 3 на 4. Изоляции и оболочка данного кабеля из полимера.

В-3-х, это другие варианты кабеля ВВГ, а конкретно:

• ВВГ-П (тонкий): очень комфортен для открытой прокладке, также сокрытой проводке в бетоне.
• ВВГ-нг-LS: то же, только с низким выделением газов и дыма при горении.
• Имортные и квази завезенные из других стран аналоги:
• NYY-J 3×4,
• NYY-O 3х4,
• CYKY 3х4,
• NYM 3×4.
• Бронированный кабель ВБбШв (ВБШв) 3х4: незаменим для прокладки в земле;
• Гибкий кабель КГ применяется для подключения подвижных установок и машин в сложных критериях производства и строительства.

Не забываем про особые кабели:

• ПВС 3х4: гибкий кабель (провод) с много проволочными жилами. Применяется для подсоединения устройств и оборудования к электропитанию.
• Кабель ШВВП либо ПУНП 3х4: не силовой, а быстрее кабель бытового предназначения.

Заключение

Силовой электрический кабель 3 на 4 мм прост, надежен и понятен в монтаже.
