Для примера рассчитаем электрический водонагреватель 3 кВт.
3 кВт = 3000 Вт, Iрасч=3000/220=13,636363. округлим Iрасч=14 А
Читайте также: Термостаты и автоматика для управления циркуляционным насосом отопления
Есть так же разные поправочные коэффициенты, по условиям среды и прокладки провода, а так же коэффициент повторно краткосрочного включения. В основном эти коэффициенты имеют вес в трехфазных сетях 380 вольт на производстве, где находятся огромные пусковые токи. А в нашем случае мы имеем бытовые электроприборы рассчитанные на напряжение 220 вольт , потому рассчитывать мы его не будем, но непременно учтем и определим его средним значением равным 5 А и добавим к расчетному току.
В конечном итоге Iрасч=14 +5=19 А,
применяемый провод медный трехжильный (фаза, ноль, земля), смотрим по таблице.

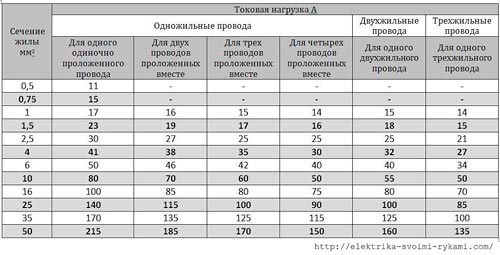

Таблица сечения медных проводов по продолжительно допустимому току (ПУЭ таблица 1.3.4)
Если, значение находиться в интервале между 2-мя токами разных сечений, в нашем случае 15 А и 21 А, всегда берем большее. Расчетное сечение провода нужное для подключения водонагревателя мощностью 3 кВт 2,5 мм 2 .
Итак, на приведенном в примере водонагревателе мощностью 3 кВт, мы произвели расчет сечения проводов, узнали почему нельзя занижать и завышать сечение проводов. Научились определять продолжительно допустимые токи, а так же верно выбирать сечение провода.
Аналогично по формуле также можно выполнить расчет освещения , по этому вы добейтесь хорошей освещенности не напрягающей зрение и высококачественное рассредотачивание светового потока.
Выполнив расчет сечения провода своими руками вы сэкономите:
- На закупке проводов, цена провода возрастает с сечением. К примеру, 1 метр негорючего провода марки ВВГнг достаточно хорошо зарекомендовавшего себя в монтаже внутренней проводки сечением 1,5 квадрата стоит 15 рублей, а таковой же провод сечением 2,5 квадрата стоит 23 рубля, разница в 8 рублей с 1-го метра, со 100 метров это уже 800 рублей.
- На закупке устройств защиты автоматические выключатели, УЗО. Чем больше ток срабатывания устройства, тем больше стоимость. К примеру однополюсный автоматический выключатель на 16 Ампер стоит 120 рублей, а на 25 Ампер уже 160 рублей, разница в 40 рублей. Средний силовой щиток набирает порядка 12 автоматических выключателей с каждого по 40 рублей получится 480 рублей. Разница цены УЗО буде еще более , порядка 200-300 рублей.
ИТОГО:
- со 100 метров некорректно рассчитанного провода
- 12 автоматических выключателей
- 1-го УЗО
В среднем можно сберечь – 1580 рублей
*Среднее количество провода требуемое для полной замены проводки средней однокомнатной квартиры составит 200-300 метров, без учета телевизионных и веб проводов.
Зачем это необходимо
Зачем это вообщем необходимо? Для своей же безопасности и удобства. Ведь, если вы в собственной квартире произведете прокладку электрического кабеля, сечение которого не будет соответствовать будущим эксплуатационным нагрузкам, вы поставите свое жилье под опасность появления пожара.
Итог будет более, чем грустным: во-1-х, спаленные электроприборы и оборудование, во-2-х, порча всего остального имущества… А время от времени такая беспечность и халатность может привести даже к человечьим жертвам… Для чего же рисковать своим здоровьем и нажитым хорошем, если все проблемы можно предупредить, заблаговременно произведя расчет сечения кабеля и выбрав сбалансированный вариант, который выдержит все последующие нагрузки.
Советы экспертов
В качестве вывода, советы от экспертов:
Читайте также: Мясорубка электрическая русского производства: какую избрать
- Хоть какое подключение котла необходимо основывать на наставлениях, данных в руководстве по эксплуатации котла;
- Кабель питания для электрического котла отопления не обязан иметь разрывов. Для надежной эксплуатации электропитание котла, должно быть выделено в отдельную электрическую группу;
- Уместно разглядеть возможность прирастить получаемое расчетное значения сечений жил кабеля на один шаг. Я считаю, что для котла отопления необходимо брать малое сечение кабеля по меди 4 кв. мм.
Подключение бойлера к водопроводу
В бойлере есть, как минимум, один ввод для холодной воды, и один вывод для жаркой. Подключить бойлер к водопроводу необходимо по специальной схеме.
Обращу внимание, что мы рассматриваем установку и подключение накопительного, а не проточного водонагревателя. Накопительный водонагреватель, он же бойлер, устанавливается стационарно, с подводкой «правильных» труб водопровода, а не гибких, временных шлангов.На рисунке разводка водопровода выполнена трубами из сшитого целофана. Может быть разводка трубами из металлопластика ,меди стали.

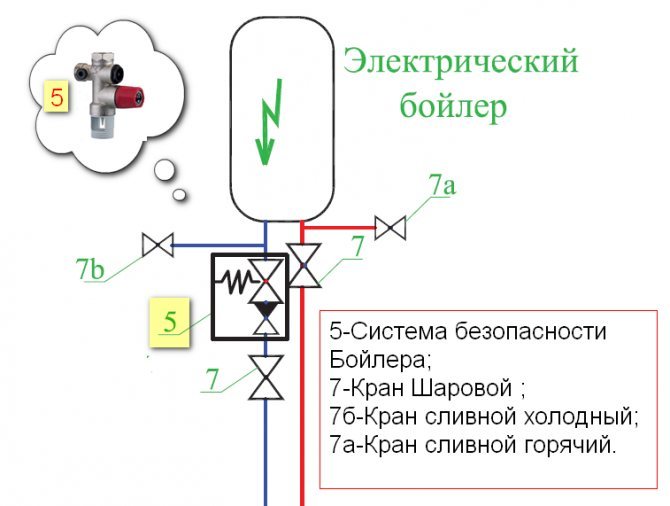

Общий принцип подключения бойлера к водопроводу
Вода поступает в бойлер от отдельной полосы холодного водопровода при коллекторной разводке либо от тройника при тройниковой разводке водопровода. В бойлере вода греется и подается на ВВОД системы жаркого водоснабжения общего водозаборного узла квартиры.
- Для отключения бойлера от водопровода инсталлируются запорные краны (на рисунке кран шаровой 7).
- Для чистки поступающей воды устанавливается фильтр грубой механической чистки (сетка 5 мкм).
- Для аварийного либо технического слива (при очистке бойлера) воды из бойлера со стороны холодной воды делается сливной отвод с отдельным запорным кранам (7b).
- Со стороны жаркой воды, также ставиться кран шаровой (7a) для сотворения в бойлере воздушного давления нужного слива воды из бойлера. Тоесть если не будет крана (7a) с жаркой стороны, то при открытии крана (7b) с холодной стороны спуск воды не произойдет.
- Для защиты холодного водопровода от аварийного поступления (при лишнем давлении более 7атмосфер, в бойлере) жаркой воды из бойлера инсталлируются системы безопасности бойлера на стороне холодного ввода. Система безопасности бойлера имеют свой дренажный слив в сточную канаву.
Примечание: В конструкции бойлера может быть предусмотрен заводской отвод для слива воды из бойлера. В данном случае сливной отвод с краном на стороне холодной воды ставить не надо.
Также можно не ставить шаровой запорный кран (7) на жаркую воду, если он уже установлен на вводе жаркой воды идущей от бойлера к квартирному водоразбору.
Принципиально! При большенном давлении в водопроводной системе квартиры (более 6 атмосфер), на ввод воды в бойлер, после фильтра чистки воды, необходимо установить редуктор давления. Если редуктора давления уже установлены в вашем квартирном водозаборном узле дублировать их не надо.
Маркировка кабеля
Кабели маркируются знаками и цифрами. Буковкы обозначают дюралевую жилу—материал изоляции жил—оболочки кабеля—свойство кабеля
Расчет нагрузки на кабель
От того, как верно будет подобрано сечение проводников, зависит безопасность дома. Нельзя просто взять какой-либо кабель и подключить к нему электропечь. Если его поперечник будет недостающим, то проводка начнёт нагреваться, что приведёт к оплавлению изоляции, недлинному замыканию и, появлению пожара.
По этой причине при монтаже проводки главное верно подобрать сечение кабелей. Сколько выдержит по мощности провод сечением в 1,5-2,5-4 мм². Какую нагрузку на него можно подключить? Конкретно такими вопросами нередко и задаются те люди, которые самостоятельным методом производят установка проводки.
Какую мощность выдержит кабель сечением 1,5-2,5-4 мм²
Дабы более точно найти, какую нагрузку выделить кабель определённого сечения, воспользуемся данным правилом — 1 мм² медного провода способен выдержать ток в 10 Ампер. Что это означает? По сути все очень просто и нам остается перевести амперы в кВт.
10 Ампер — это приблизительно около 2 кВт мощности (усреднённое значение). Потому кабель сечением 1,5 мм² способен выдержать порядка 3,5 кВт. Поглядим, какую мощность в состоянии выдержать проводники другого сечения, также разглядим таблицу расчета, которая будут представлена ниже.
При всем этом необходимо осознавать, что в трехфазной сети 380 В, характеристики тока и мощности всегда другие. Также почти все зависит и от материалов производства проводника. Медные и дюралевые провода при одном и том же сечении в состоянии выдерживать разную нагрузку — медь еще больше чем алюминий.

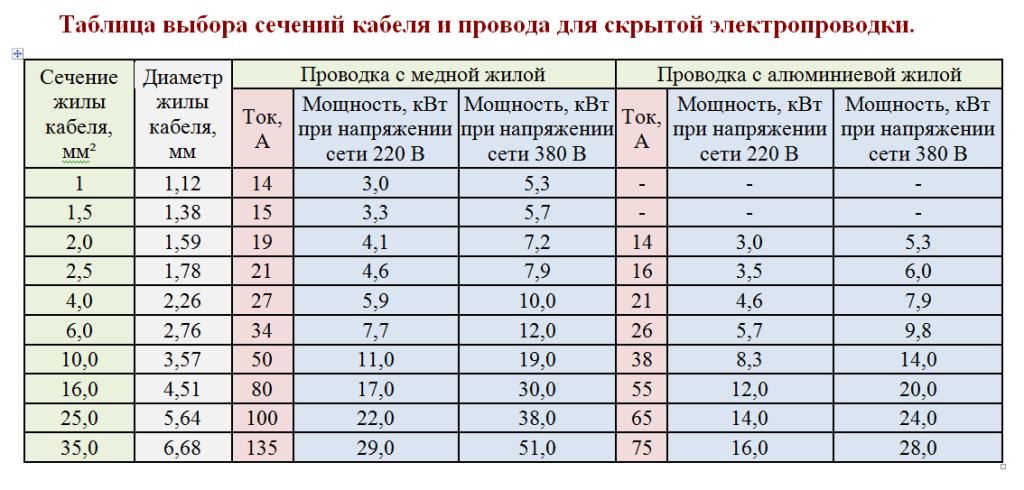

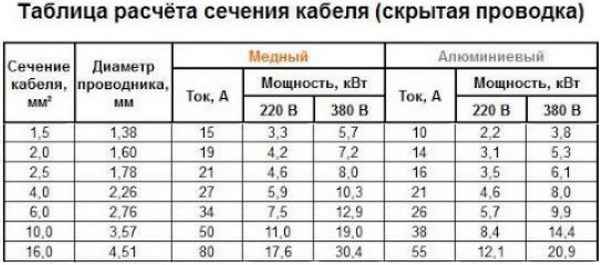

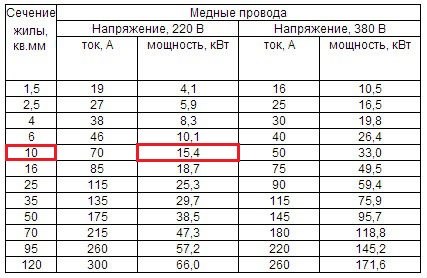

Таблица расчета нагрузки медных проводов
- Провод 1,5 мм² — выдержит 3,3 кВт;
- Провод 2,5 мм² — выдержит 4,5 кВт;
- Провод 4 мм² — выдержит порядка 6 кВт.
Все данные значения животрепещущи для однофазовой сети 220 Вольт и проводов, для производства которых использовалась медь.
В трехфазных сетях, если поглядеть таблицу расчета мощности кабелей, характеристики намного выше.
Что необходимо учесть при подборе сечения кабеля?
При подборе сечения кабелей принципиально учесть два главных параметра. Прежде всего это нагрузку, которая будет приходиться на проводники. Другими словами, необходимо знать, сколько и каких электроприборов будет «сидеть» на избранном кабеле. Потом от данных характеристик выбирается автоматических выключатель, номинал которого должен быть очень близким к силе тока, которую способен пропустить через себя проводник.
Для обыденных розеток в доме хватит медного провода сечением 2,5 мм². К таким розеткам можно будет подключить утюг, гладильную доску и даже обогреватель, мощностью в 2-3 кВт. При всем этом суммарная мощность всех подключаемых к розетке электропотребителей, не должна превосходить 3,5 кВт (порядка 16 Ампер).
Для ламп и групп освещения довольно протянуть кабель сечением в 1,5 мм². На кухню, если есть электрическая плита, провод должен выбираться с припасом по мощности. В большинстве случаев это 4 либо 6 мм², зависимо от того, какую мощность имеет электроплита.
Таким макаром, зная какую нагрузку, выдержит провод, можно без особенного труда выполнить его верный выбор. При всем этом принципиально учесть материалы производства проводника и методы его монтажа, так как от данных аспектов зависит почти все.
Расчёт сечения провода, кабеля
Статьи
Создатель Светозар Тюменский На чтение 4 мин. Просмотров 139k. Размещено 10 марта Обновлено 19 ноября

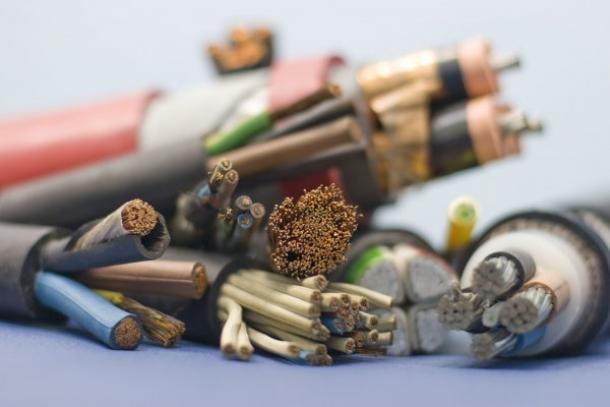

Материал производства и сечение проводов (вернее будет площади сечения проводов) является, пожалуй, главными аспектами, которыми следует управляться при выборе проводов и силовых кабелей.
Напомним, что площадь поперечного сечения (S) кабеля рассчитывается по формуле S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – поперечник.
Почему так важен верный выбор сечения проводов? Сначала, так как применяемые провода и кабели – главные элементы проводки вашего дома либо квартиры. А она должна отвечать всем нормам и требованиям надёжности и электробезопасности.
Основным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ). Главные характеристики, определяющие сечение провода:
- Металл, из которого сделаны токопроводящие жилы
- Рабочее напряжение, В
- Потребляемая мощность, кВт и токовая нагрузка, А
Так, некорректно подобранные по сечению провода, не надлежащие нагрузке употребления могут греться либо даже сгореть, просто не выдержав нагрузки по току, что не может не сказаться на электро- и пожаробезопасности вашего жилища. Случай очень нередкий, когда в целях экономии либо по любым другим причинам применяется провод наименьшего, чем это нужно сечения.
Управляться при выборе сечения провода поговоркой «кашу маслом не испортишь» тоже не стоит. Использование проводов большего, чем это вправду необходимо сечения приведёт только к огромным вещественным затратам (ведь по понятным причинам их цена будет больше) и создаст дополнительные трудности при монтаже.

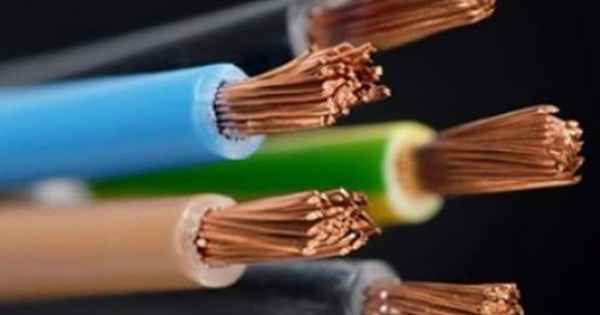

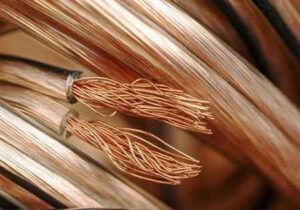

Расчет площади сечения медных жил проводов и кабелей
Так, говоря об проводке дома либо квартиры, будет хорошим использование: для «розеточных» — силовых групп медного кабеля либо провода с сечением жил 2,5 мм2 и для осветительных групп – с сечением жил 1,5 мм2. Если в доме имеются приборы большой мощности, напр. эл. плиты, духовки, электрические варочные панели, то для их питания следует применять кабели и провода сечением 4-6 мм2.
Предложенный вариант выбора сечений для проводов и кабелей является, наверняка, более распространенным и пользующимся популярностью при монтаже проводки квартир и домов. Что, в общем-то, объяснимо: медные провода сечением 1,5 мм2 в состоянии «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм2 – 5,9 кВт (27 А), 4 и 6 мм2 – выше 8 и 10 кВт. Этого полностью хватит для питания розеток, устройств освещения либо электроплит. Более того, таковой выбор сечений для проводов даст некоторый «резерв» в случае роста мощности нагрузки, к примеру, при добавлении новых «электроточек».

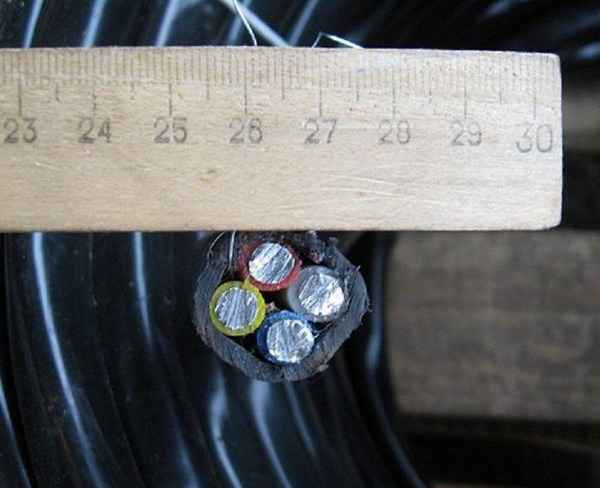

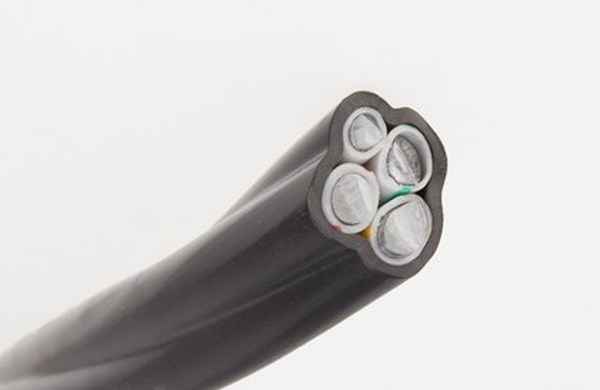

Расчет площади сечения дюралевых жил проводов и кабелей
При использовании дюралевых проводов следует подразумевать, что значения продолжительно допустимых токовых нагрузок на них еще меньше, чем при использовании медных проводов и кабелей аналогичного сечения. Так, для жил дюралевых проводов сечением 2, мм2 критическая нагрузка составляет чуток больше 4 кВт (по току это – 22 А), для жил сечением 4 мм2 – менее 6 кВт.
Не последний фактор в расчете сечения жил проводов и кабелей – рабочее напряжение. Так, при одинаковой мощности употребления электроприборов, токовая нагрузка на жилы питающих кабелей либо проводов электроприборов, рассчитанных на однофазовое напряжение 220 В будет выше, чем для устройств, работающих от напряжения 380 В.
Вообщем, для более четкого расчета подходящих сечений жил кабелей и проводов нужно управляться не только лишь мощностью нагрузки и материалом производства жил; следует учесть также метод их прокладки, длину, вид изоляции, количество жил в кабеле и т. д. Все эти причины полностью определены главным регламентирующим документом – Правилами Устройства Электроустановок.
