Малое нормируемое сечение кабеля к электрощиту
Здрасти!
Подскажите, пожалуйста, каким должно быть малое нормируемое сечение кабеля к электрощиту. В ПУЭ7, Табл. 7.1.1. есть некоторая информация. Но есть ещё документ "Технический циркуляр Ассоциации Росэлектромонтаж №112006 от 16.10.2006", который устанавливает , что "малое сечение заземляющих проводников в системе защитного заземления TN может быть принято равным: 6 мм2 Cu, 16 мм2 Al, 50 мм2 Fe, при условии что протекание существенных токов повреждения, (превосходящих допустимый ток заземляющего проводника) не ожидается". Означает ли это, что малое сечение РЕ-проводника в составе кабеля питающего эл. щит в системе TN-S должно быть в любом случае более 6 мм.кв? И отсюда тогда кабель ВВГнГ (медный) питающий эл. щит в нашем случае должен быть таковой: ВВГнГ 5х6 мм.кв. ?
Заблаговременно благодарю всех ответивших.
Знаток Регистрация 16.04.2013 Адресок Москва Сообщений 3,832
Сообщение от vazven
Табл. 7.1.1. есть некоторая информация
В этой таблице речь совершенно не об этом, а о мало допустимых сечениях кабелей и проводов, которыми осуществляется проводка в домах.
Сообщение от vazven
есть ещё документ "Технический циркуляр Ассоциации Росэлектромонтаж №112006 от 16.10.2006", который устанавливает
Который заносит некоторые объяснения О заземляющих электродах и заземляющих проводниках. "малое сечение заземляющих проводников в системе защитного заземления TN может быть принято равным. " Вы спрашиваете не о них.
Сообщение от vazven
Означает ли это, что малое сечение РЕ-проводника в составе кабеля
Нет, не означает. Тут Для вас понадобится пункт 1.7.126 и таблица 1.7.5. При сечении фазных проводников наименьшем либо равным 16 мм2, сечение РЕ проводника должно быть равным сечению фазного проводника.
Сечение кабеля выбирается по совокупы критерий.
Сообщение от vazven
питающего эл. щит
Главный момент, который следует прояснить. Каково предназначение щита? Какой объект он должен питать?
Сообщение от vazven
2-ой главный момент. Какой источник питания, к которому Вы хотят подключиться? Воздушная линия (система TN-C) либо другой источник? Если речь идёт о личном доме, то вы с TN-C должны перейти на систему TN-C-S.
7.1.13. Питание электроприемников должно производиться от сети 380/220 В с системой заземления ТN-S либо ТN-С-S.
При реконструкции жилых и публичных построек, имеющих напряжение сети 220/127 В либо 3´220 В, следует предугадывать перевод сети на напряжение 380/220 В с системой заземления ТN-S либо ТN-С-S.
Знаток Регистрация 17.10.2010 Адресок Москва Сообщений 1,301
Сообщение от vazven
Означает ли это, что малое сечение РЕ-проводника в составе кабеля питающего эл. щит в системе TN-S должно быть в любом случае более 6 мм.кв?
Сообщение от Михаил_Д
Нет, не означает. Тут Для вас понадобится пункт 1.7.126 и таблица 1.7.5. При сечении фазных проводников наименьшем либо равным 16 мм2, сечение РЕ проводника должно быть равным сечению фазного проводника.
Вот ещё один пункт ПУЭ в дополнение:
7.1.45. Выбор сечения проводников следует проводить согласно требованиям соответственных глав ПУЭ.

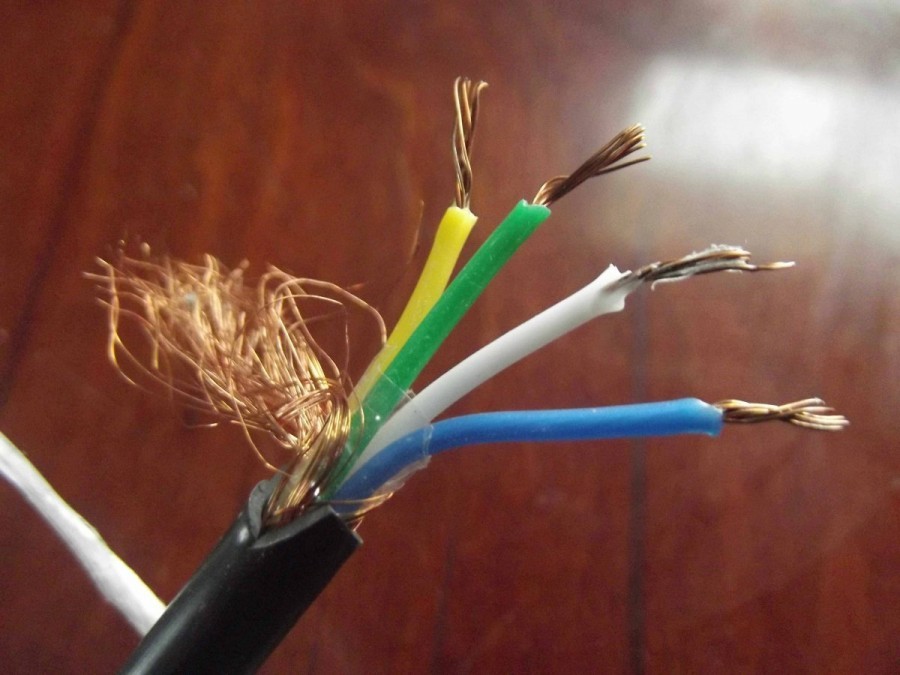

Однофазовые двух- и трехпроводные полосы, также трехфазные четырех- и пятипроводные полосы при питании однофазовых нагрузок, обязаны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.
Трехфазные четырех- и пятипроводные полосы при питании трехфазных симметричных нагрузок обязаны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм2 по меди и 25 мм2 по алюминию, а при огромных сечениях — более 50 % сечения фазных проводников.
Сечение РЕN проводников должно быть более сечения N проводников и более 10 мм2 по меди и 16 мм2 по алюминию независимо от сечения фазных проводников.
Сечение РЕ проводников должно приравниваться сечению фазных при сечении последних до 16 мм2, 16 мм2 при сечении фазных проводников от 16 до 35 мм2 и 50 % сечения фазных проводников при огромных сечениях.
Сечение РЕ проводников, не входящих в состав кабеля, должно быть более 2,5 мм2 — при наличии механической защиты и 4 мм2 — при ее отсутствии.

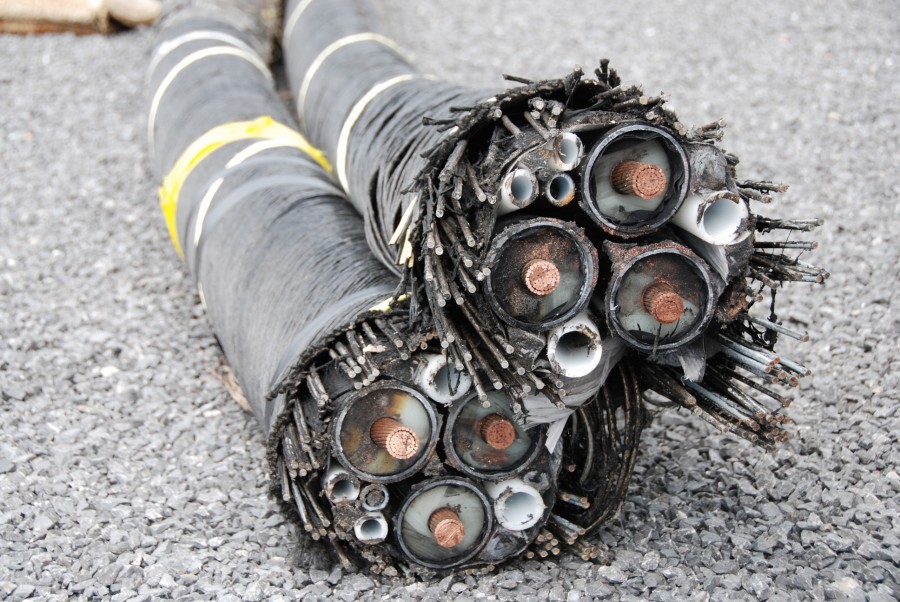

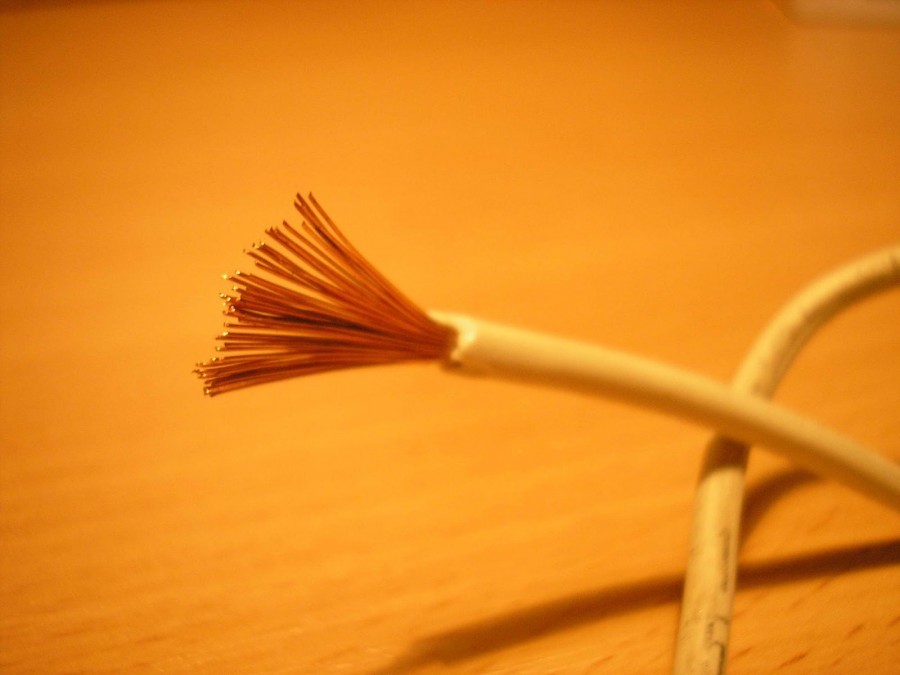

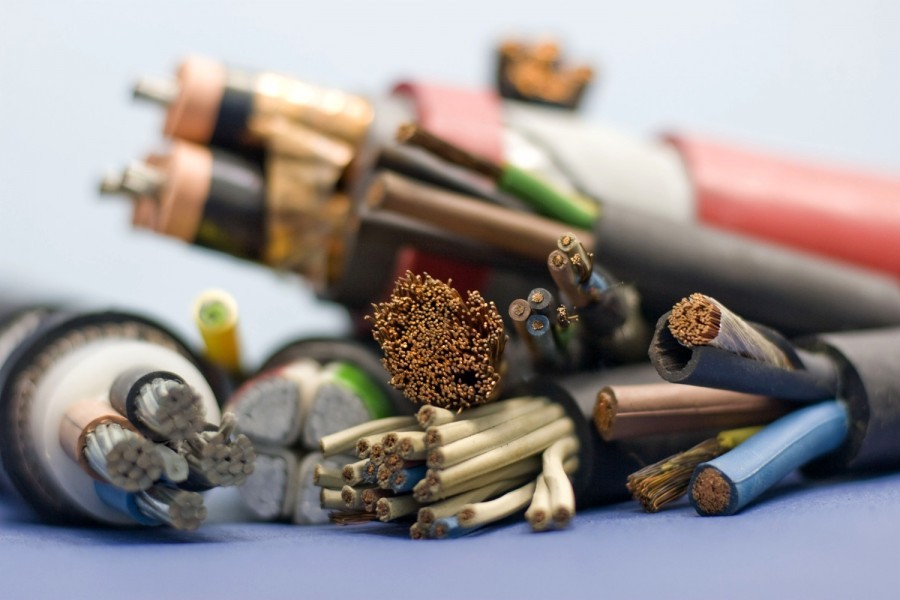

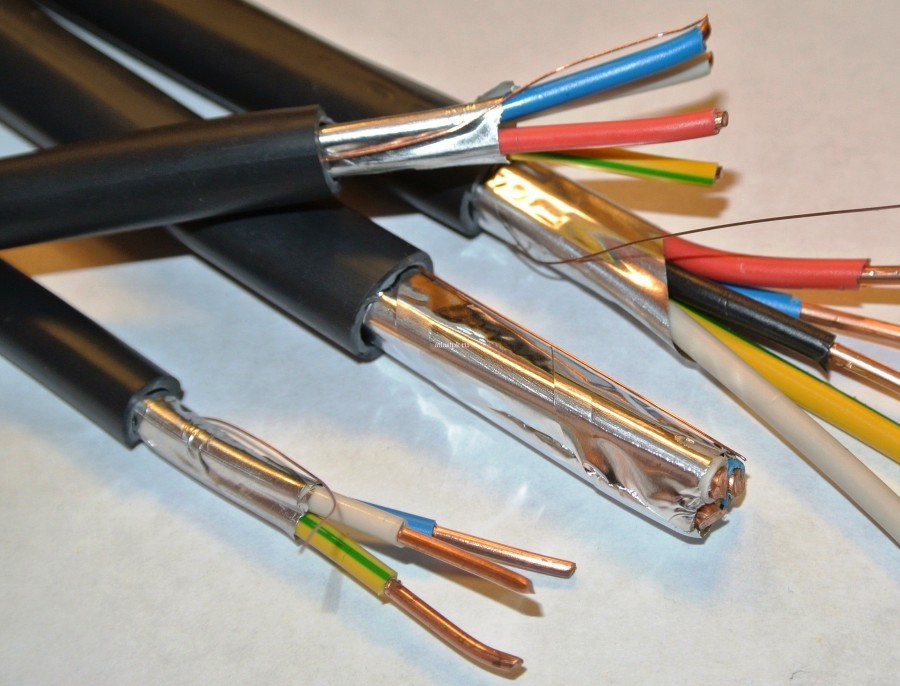

Сечение кабеля: расчет размера и подбор материала для системы электроснабжения (95 фото)

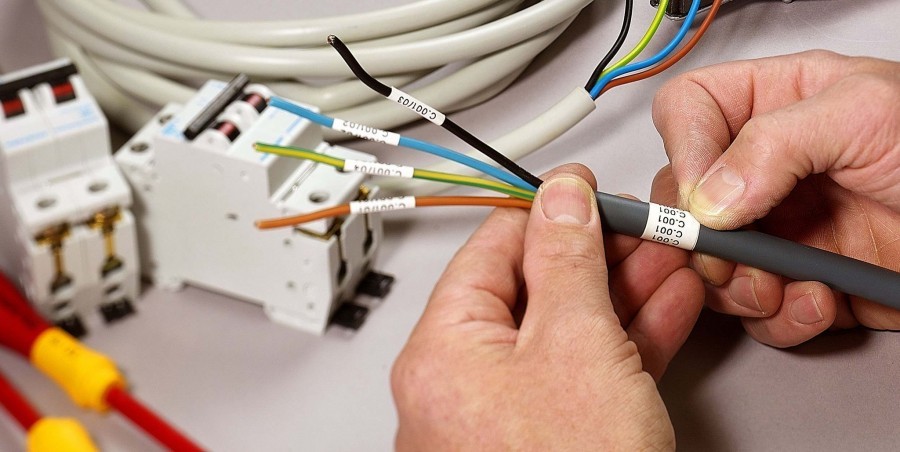

Проводку без заморочек отремонтирует электрик. Он же сумеет её вполне поменять. Но кабель он не изберет, может только порекомендовать сбалансированный вариант. Принимать же решение придётся без помощи других.
Нужно знать виды сечения кабеля и ориентироваться в том, зачем они были придуманы. В данном случае подходящий вариант будет куплен в срок и заморочек при монтаже не возникнет.
Аспект для выбора сечения – нагрузка
На что ориентироваться, выбирая кабель для проводки? Официальный документ, который полезно изучить – ПУЭ. В нём указаны эталоны, которые поддерживает правительство. Следуя этим правилам можно сделать неопасную проводку. Способности не ограниченны.
Доступно несколько вариантов.
Избрать надёжный кабель, не переплатив при всем этом ни копейки, просто, если при его оценке отталкиваться от такового аспекта, как потребляемая мощность. Сколько устройств будет работать в квартире либо доме, много ли они электроэнергии потребляют – вот в чём вопрос.
В наше время всё больше техники применяется. Вошло в привычку жить так. Электроприборы самые различные даруют неописуемый комфорт.
Способности у техники повсевременно растут. Стала сложней стиральная машина, миксер, фен. Возрастает и мощность.
Каждый современный электроприёмник устроен таким макаром, дабы энергопотребление было сведено к минимуму, но всё равно они делают огромную нагрузку и нужен таковой кабель, который её будет выдерживать.
Подсчитать ориентировочную нагрузку на электросеть просто: следует изучить техпаспорт, коробки либо надписи на корпусе всех электроприборов, которые есть в квартире, доме. Необходимо суммировать их.
Приобретенное число и есть нагрузка. У электросети должен быть потенциал, маленькой припас по мощности в сторону «+» на случай покупки техники дополнительно.
Подбор сечения кабеля – задачка обычная по сути, но просит бдительности. Если некорректно высчитать, какой нужен припас по мощности, можно в последствие столкнуться с вблизи проблем при покупке и использовании новых, увлекательных, удобных электроприборов. Если же приобрести кабель с огромным припасом, можно переплатить, что тоже не нужно.
Правильное рассредотачивание нагрузки
Можно сделать сложную систему электросети, выбирая сечение раздельно, для каждого устройства. Таковой подход может показаться очень мудрёным, но конкретно в данном случае электросеть будет по-настоящему рациональной, экономичной. Главное – избыточное не брать. Это превосходный принцип.
Стиральная машина, к примеру, электропечь изредка перемещается. Опять и опять их устанавливают на одно и то же место. Для подключения к розетке следует выбирать таковой провод, который соответствует мощности устройства, тут повсевременно подключаемого. Она варьируется в большинстве случаев в одних и тех же границах. Их просто предвидеть.
Для подведения электропитания к следующей розетке, нужно избрать кабель с другой мощностью — большей либо наименьшей, зависимо от потребностей.

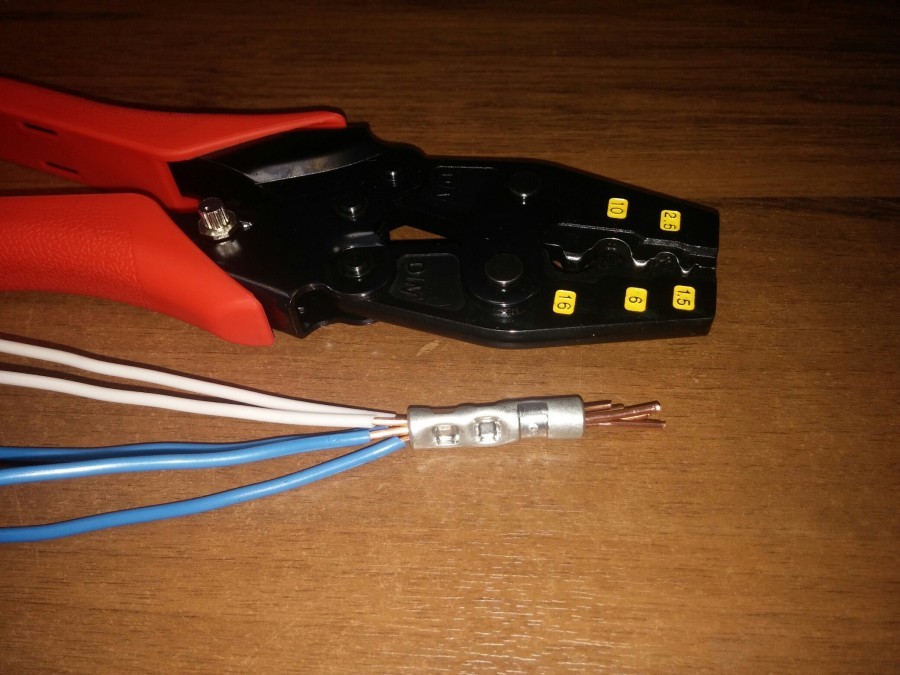

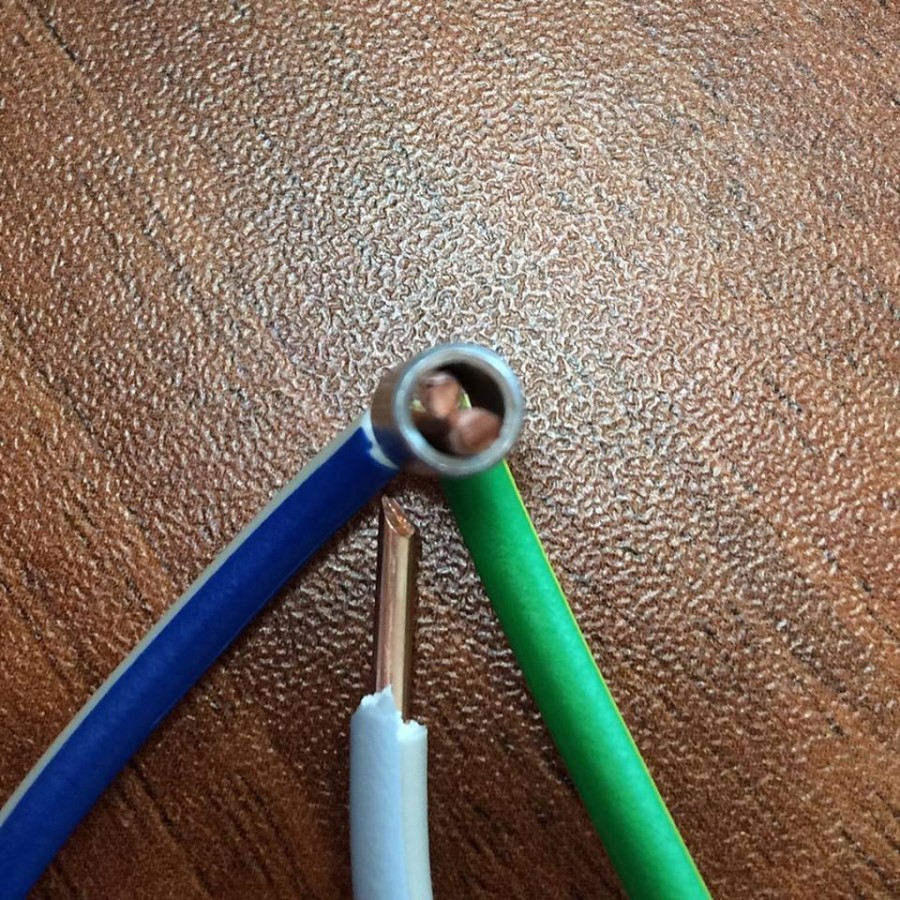

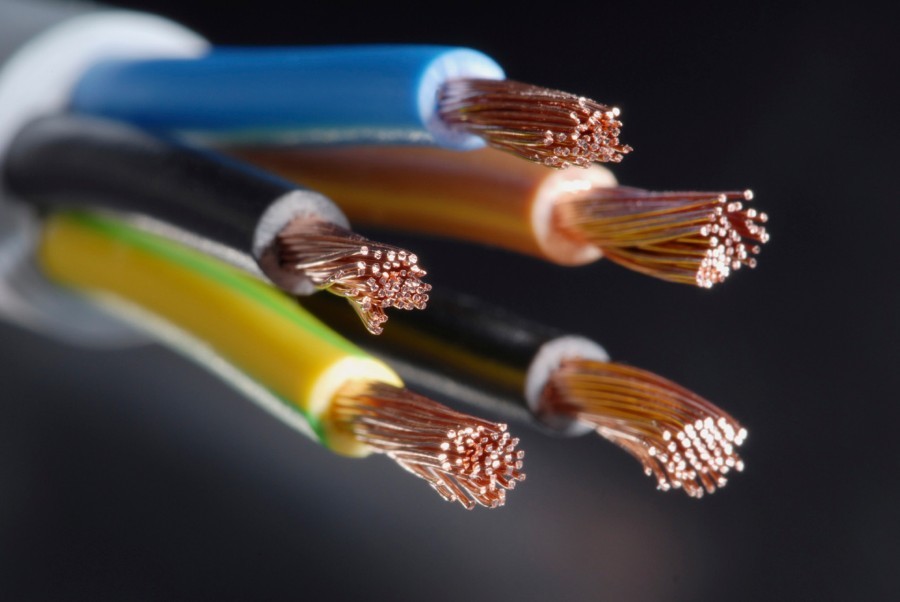

Сечение проводов и кабелей для линий, поставляющих ток к осветительным устройствам составляет стандартно 1,5 мм2. Для линий, подводимых к розеткам – 2,5 мм2. Для подключения массивных электроприборов – от 4 до 10 мм2.
Ориентируясь на эти сведения, метраж, можно закупить те провода и кабеля, которые вправду необходимы, существенно сократив статью расходов.
Проводка нового эталона
Всё почаще производители выпускают приборы, которые должны работать при трёхфазной проводке. Стандартно в странах постсоветского места устанавливается двухфазная. В странах Евросоюза всё уже по-другому, ведь ясно, что этот подход должен придти на замену старенькому.
По другому быть не может.
Конкретно трёхфазная проводка гарантирует, что сеть выдержит нагрузку новых технологий, с их классными функциями.
Компании, поставляющие электроэнергию в жилой сектор, полностью может быть, через пару лет сумеют переориентироваться, приспособиться к новым условиям, переработать проводку для всех потребителей на трёхфазную. Пока изредка встречается подключение нового эталона.
И всё же выбор сечения кабеля предполагает внимательное отношение к данному аспекту. В новостройках может находиться конкретно трёхфазовое подключение.
Стоит ожидать того момента, пока поставщики электроэнергии произведут модернизацию, переработают двухфазовое подключение на трёхфазовое? Отложить подмену двухфазной проводки на аналогичную, с новым кабелем – не наилучшая мысль. Это опасно.
Двухфазную проводку можно будет совершенствовать в подходящий момент. До тех же пор следует хлопотать об имеющейся. Она не должна искрить, перенагреваться. Неплохой кабель понадобится.
Излишними растратами установка новейшей электросети трудно именовать. От этих расходов зависит жизнь и комфорт хозяев помещения. Приборы могут перегорать, а всё так как применяется кабель русских времён. Его делали отменно, но ритм, перегрузки XXI века он уже не выдерживает.

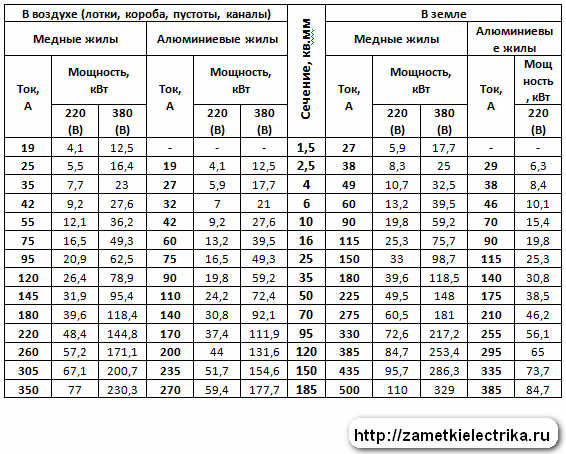

Выбор сечения кабеля по мощности и току в сети дает возможность избежать недоразумений и обидных просчётов. Разница значений велика. Таблицы ПУЭ посодействуют избрать необходимое сечение с учётом типа подключения.

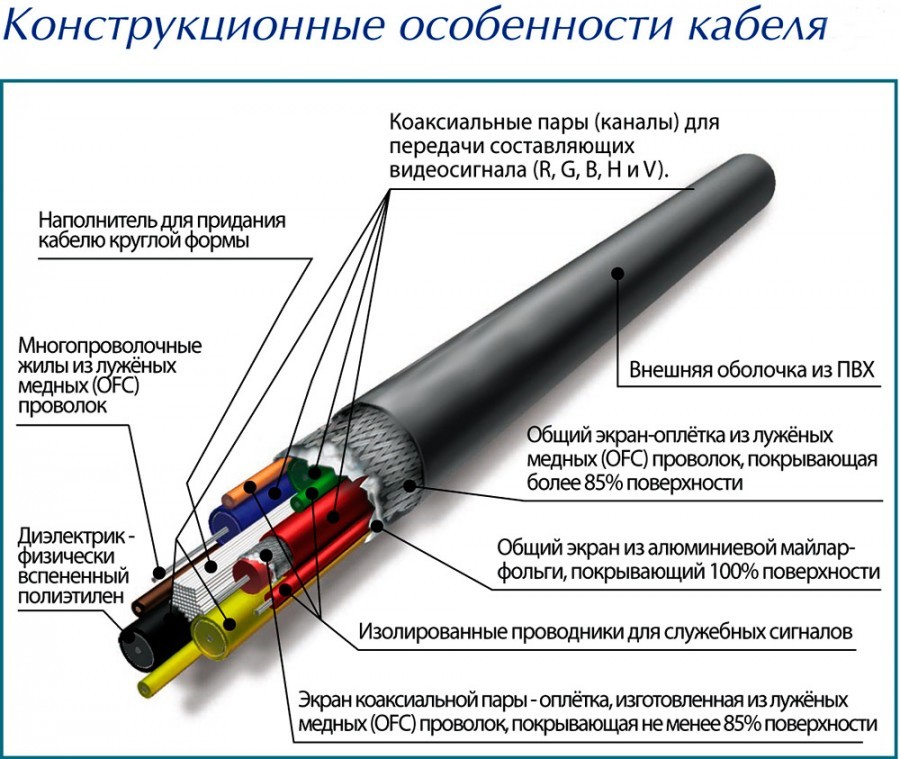

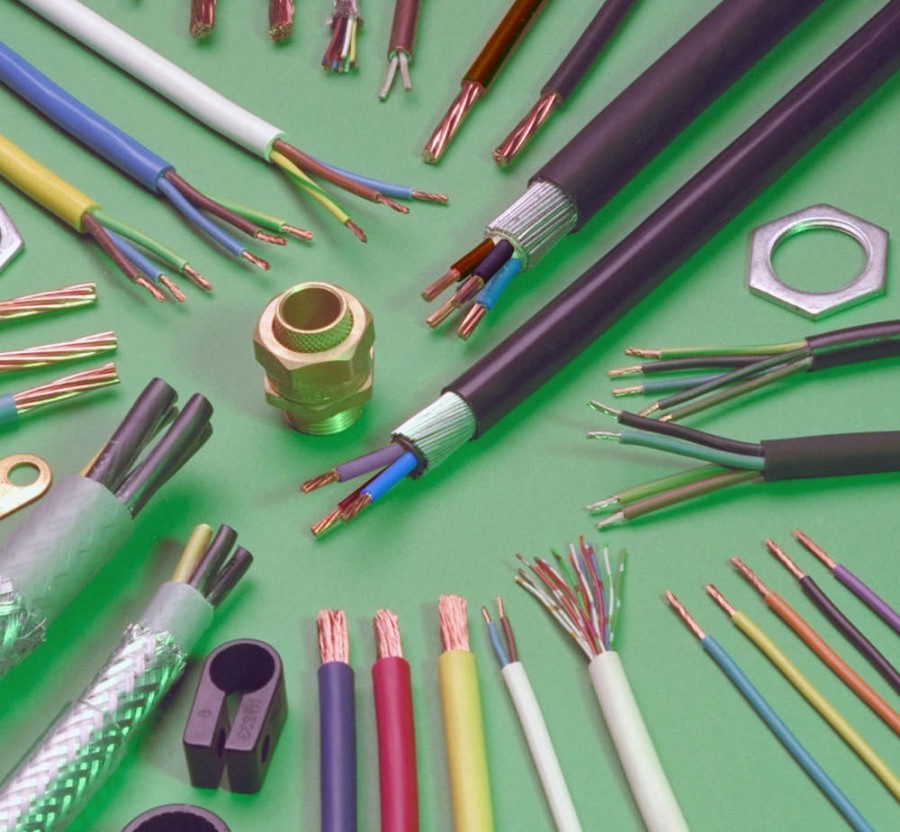

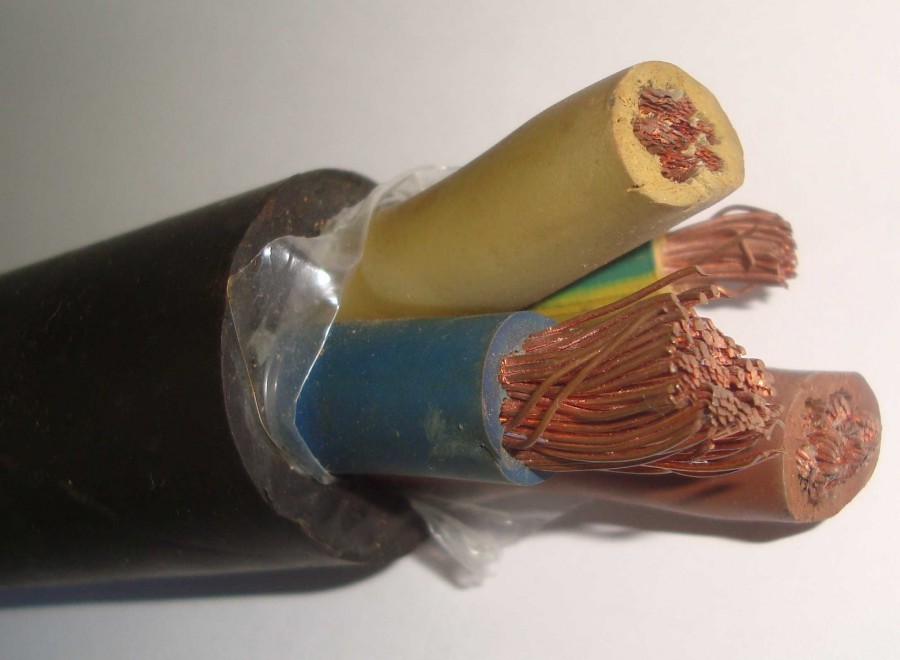

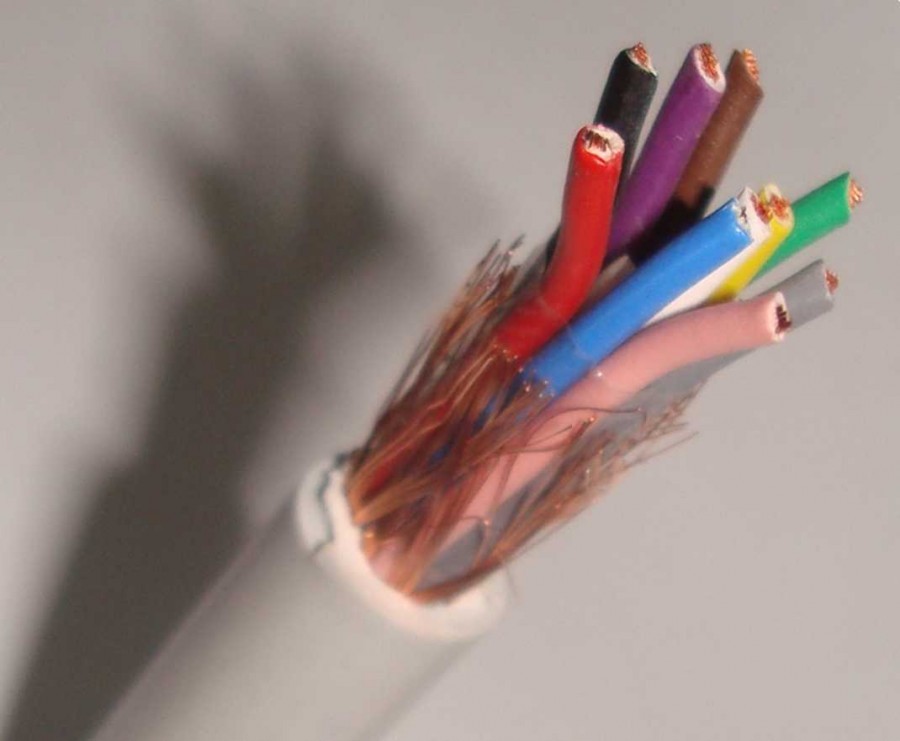

Дополнительные аспекты

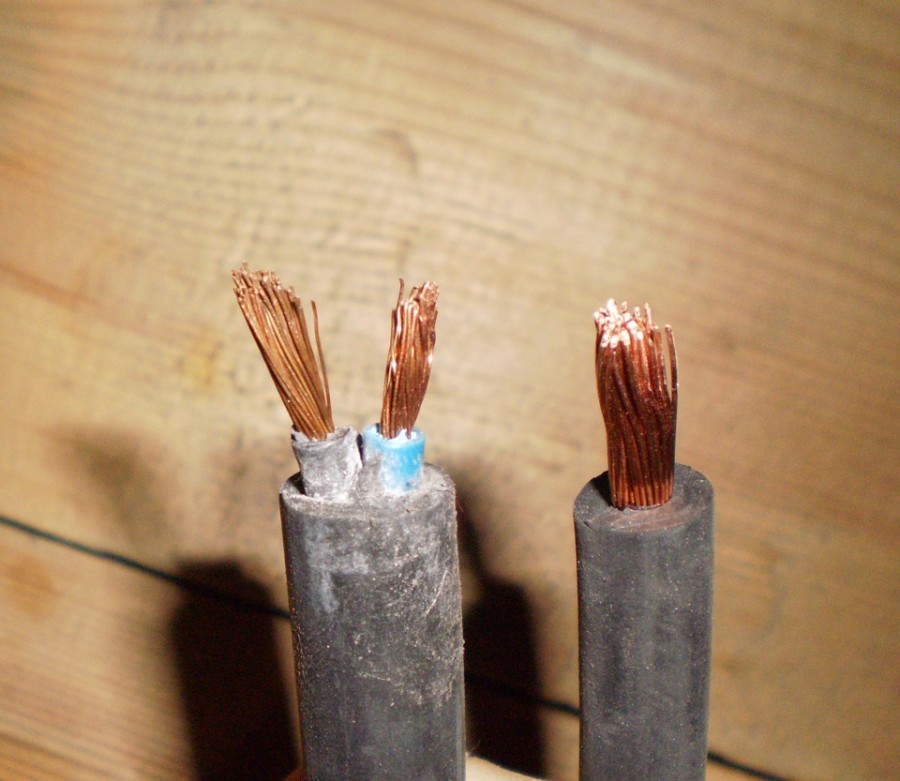

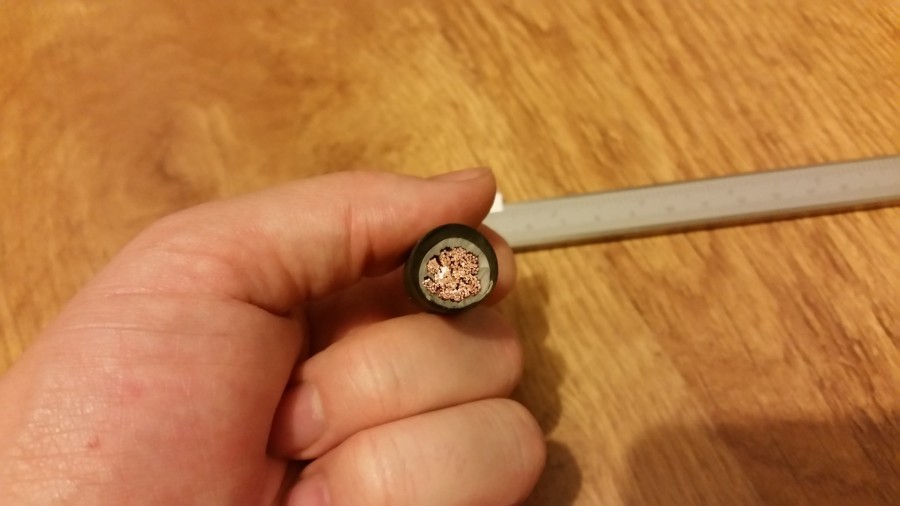

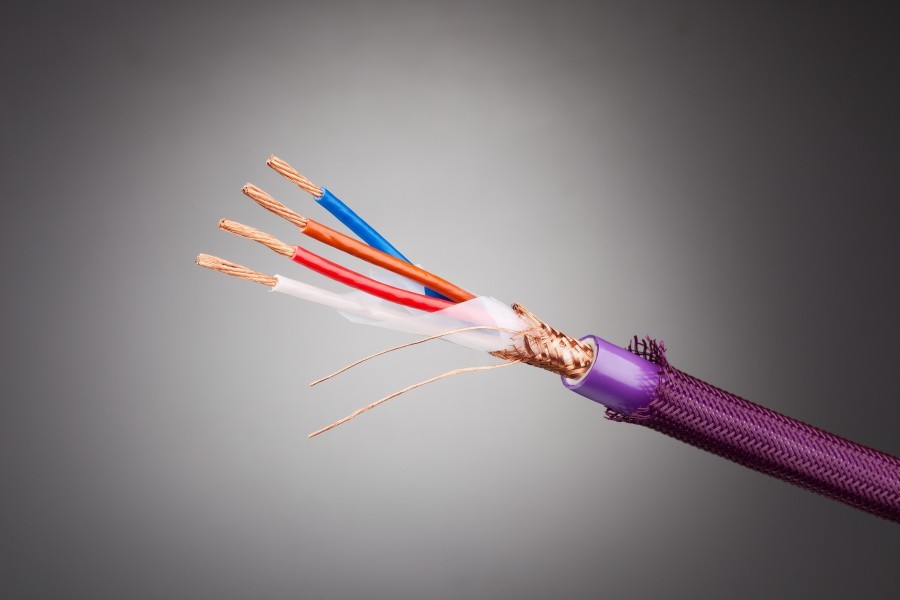

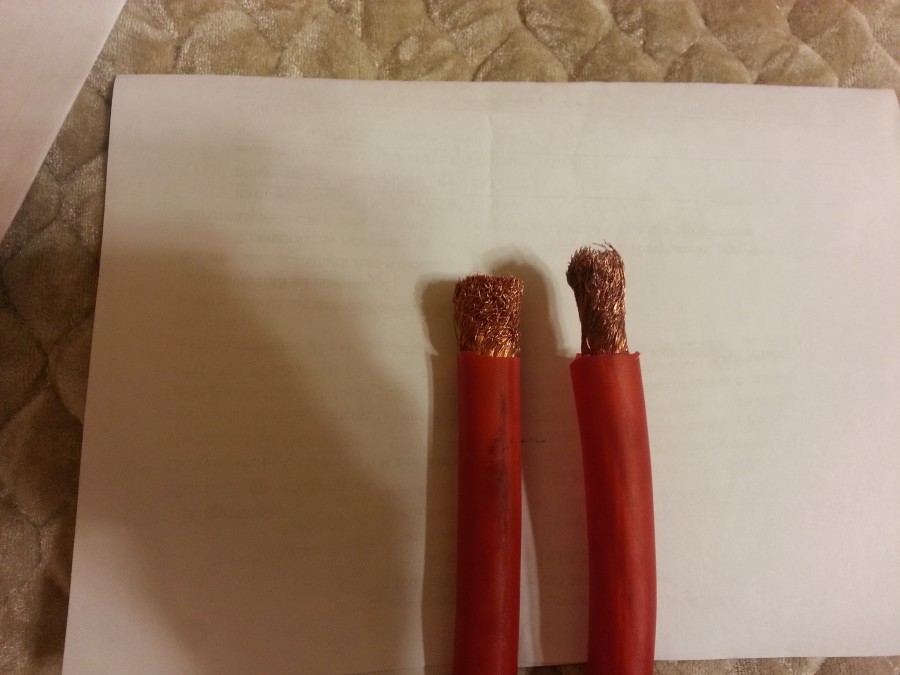

Не много подобрать сечение кабеля по поперечнику жил, с учётом типа подключения. Следует также направить внимание на изоляцию. Когда проскакивает искра по какой-нибудь причине, изоляция должна выдержать нагрузку.
Изготавливают кабель в согласовании с муниципальными и межгосударственными, международными эталонами, а именно, в согласовании с ГОСТ 16442/80, ГОСТ 53769/2010 и ГОСТ 7399/97.

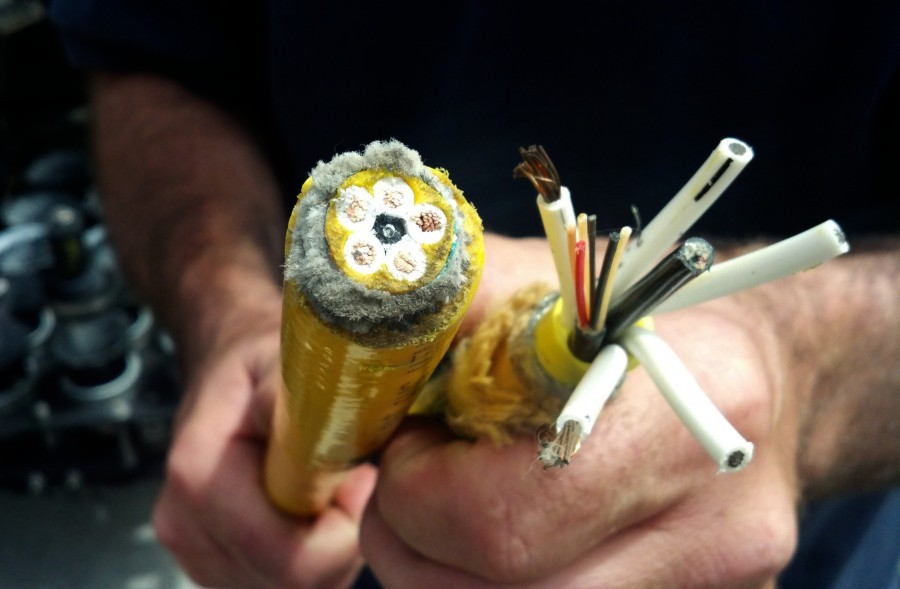

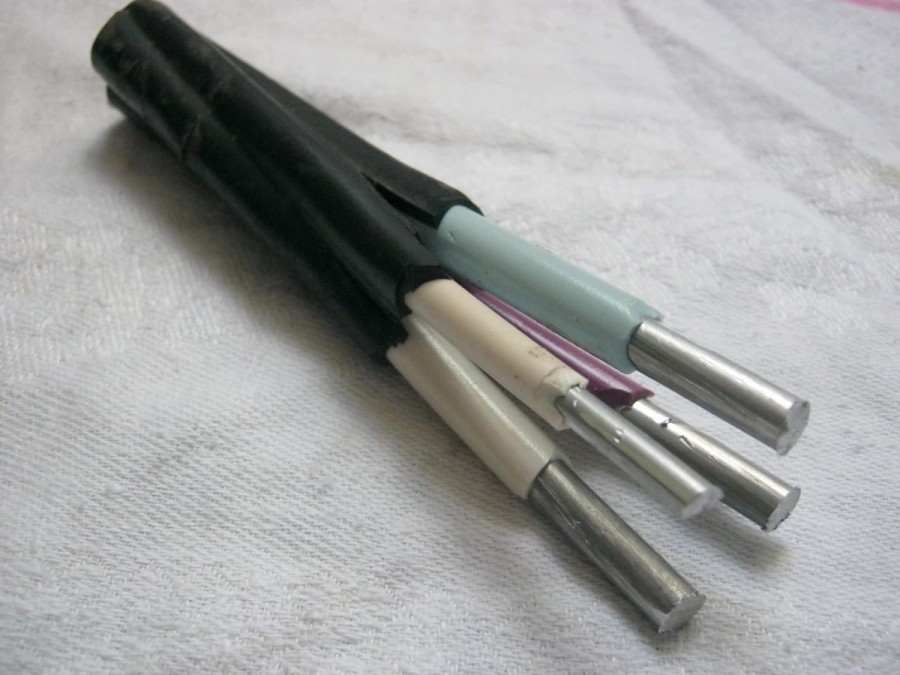

Должны употребляться медные жилы, а не дюралевые, крепкие изоляционные материалы. Можно заподозрить, что кабель плохой, если название производителя не знакомо либо потребители оставляют нехорошие отзывы. Лучше избрать другой, естественно.
Если кабель подводится от столба в дом, к примеру, метраж нужна большой, нужно учитывать такую величину, как утрата по мощности на длине. В неприятном случае напряжение в жилье будет размеренно низким. Это будет мешать нормальному функционированию техники, освещение будет мерклым.
В квартире, доме должно быть комфортно, неопасно, комфортабельно, а это нереально без неплохой, современной проводки, правильных расчетов при выборе материалов, монтажа с учётом правил.

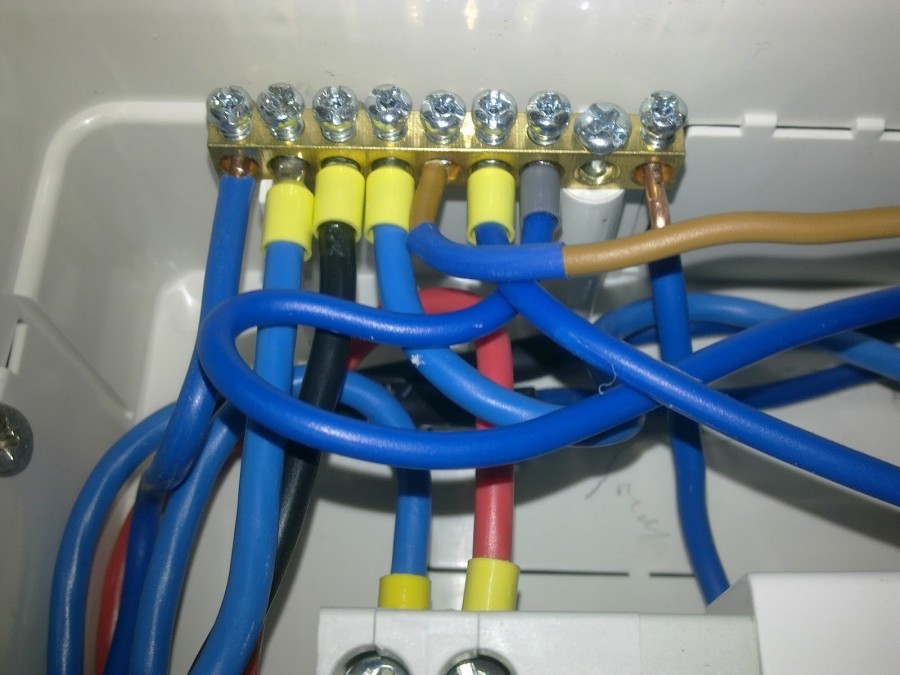

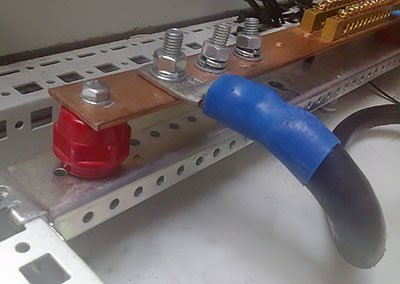

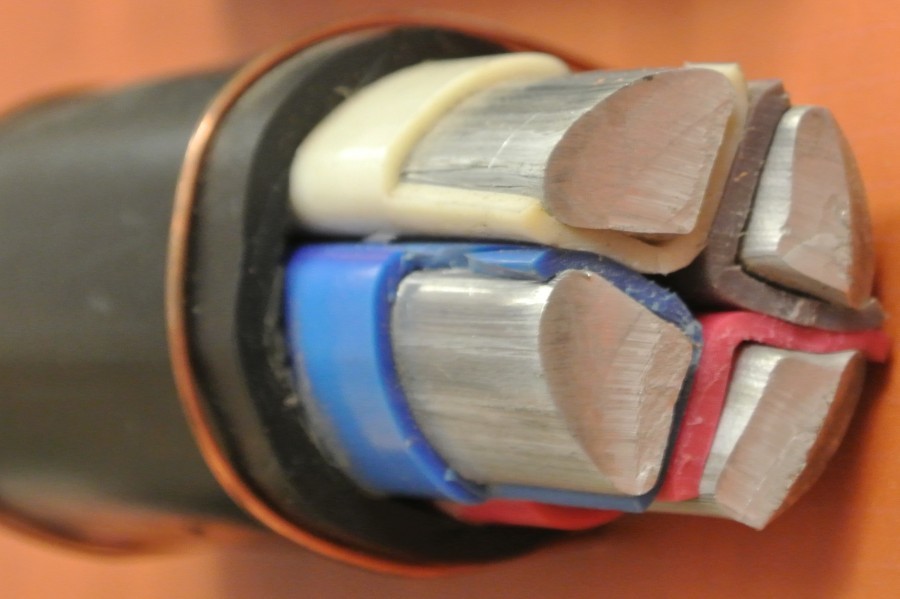

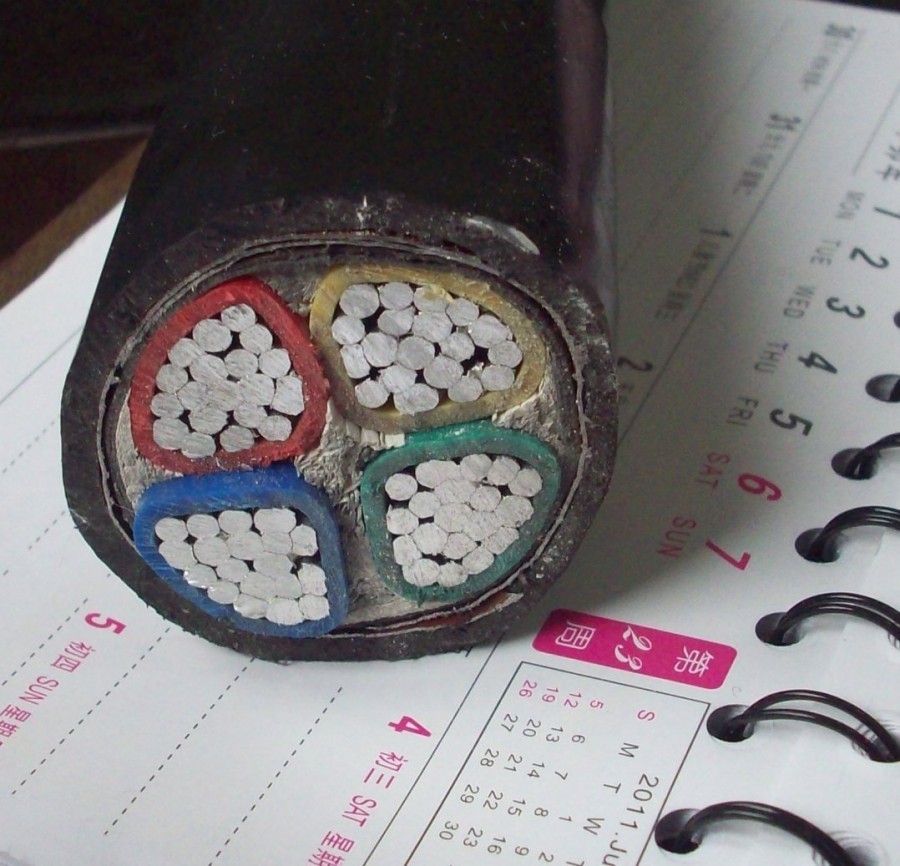

Сечение нулевого провода
Понятно, что ток, протекающий в проводах нейтрали трехфазных сетях с симметричной нагрузкой должен быть равен нулю. Но, в большинстве марок современных силовых проводов и кабелей сечение рабочего "нуля" осуществляется равным фазному. Правилам утверждены некоторые требования относительно сечения нулевых проводников.
Так, для медных проводов и кабелей сечением до 16 мм2 и дюралевых до 25 мм2 при условии симметрии сети, согласно требований ПУЭ (7.1.45) сечение рабочего "нуля" в 1-фазных 2х- и 3х-проводных групповых линий и в 3х-фазных 4х- и 5ти-проводных линий в случаях подключения 1-фазных нагрузок должно быть не наименьшим сечения фазных проводов.
Для проводов и кабелей большего сечение нулевых проводников не должно быть меньше 50% сечения фазных проводов. Побеседуем о причинах, которыми обосновано приведенное требование.
Сечение нулевого проводника
Несимметрия напряжений. В эталоне, в 3х-фазных сетях ток в нулевом проводнике равен нулю. Условия сотворения реальных критерий — симметрия рассредотачивания нагрузки по фазам и линейность нагрузки.
Геометрическая сумма линейных (фазных) токов в симметричной трехфазной сети равна нулю. Но, на практике достигнуть полной симметрии напряжений нереально; условно равномерным рассредотачиванием нагрузки по фазам сети можно достигнуть применимых результатов (допустимые значения определены в ГОСТ 13109-97).
Несимметрия напряжений, вызванная неравномерно распределенной нагрузкой по фазам может быть предпосылкой протекания огромных токов в проводнике нейтрали. В худших случаях перекоса фаз (когда загружена только одна фаза при отсутствии нагрузки на других) ток "нуля" будет равен току фазного.
Нелинейность нагрузки. В качестве примеров электрической нагрузки, владеющих нелинейной вольт-амперной чертой можно привести электродуговые, индукционные печи, выпрямители, оргтехнику (ПК, принтеры, мониторы и пр.), трансформаторы, люминесцентные лампы, ПЧ, ИБП.
Генерируемые ими токи третьей гармоники (кратные трем) оказывают негативное воздействие на трехфазные сети. Сравнивая вольт-амперные свойства линейной и нелинейной нагрузки можно узреть изменение синусоидальной формы графика.
Так, скажем полупроводниковые приборы, потребляющие ток трапециевидной формы отличаются синусоидой тока либо напряжения искаженной формы ("пила").

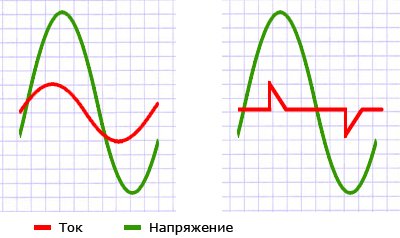

Кривые тока и напряжения при линейной и нелинейной нагрузке:
В случаях, когда мощность нелинейных потребителей превосходит 20% общей мощности употребления, суммируемые токи высшей гармоники, генерируемые однофазовыми электроприборами могут привести к суровым падениям напряжения как в нулевом, так и в фазных питающих проводах.
Кроме преломления формы питающего напряжения других электроприемников несинусоидальные токи третьей гармоники могут быть предпосылкой возникновения тока в рабочей нейтрали сети. Как следствие (в особенности, при отсутствии токовой защиты в цепи "нуля"), нельзя исключать перегрев и повреждение изоляции нулевых проводов КЛ.
Таким макаром, становится полностью тривиальной обоснованность приведенного в самом начале требования ПУЭ к сечению нулевых рабочих проводников; даже требуемая Правилами половина сечения фазных проводников способна обеспечить защиту провода нейтрали от токовых перегрузок.
