Если вы ремонтируете, меняете, делаете новейшую проводку в квартире, нельзя обойти шаг расчёта проводки. Этот расчёт даст требуемое сечение кабеля проводки и прояснит варианты защиты проводки.
Что включает расчёт проводки в квартире?
Давайте определимся, что включает полный расчёт проводки квартиры.
- Во-1-х, это расчёт сечения кабеля либо кабелей нужного для проводки.
- Во-2-х, это вычисление длины нужных кабелей.
- В третьих, это подбор номиналов автоматов и устройств защиты проводки.
Поглядим тщательно на каждый шаг расчёта проводки тщательно, но для начала выполним некоторые предварительные работы.
Выбор типа проводки
На этом шаге вы должны обусловиться с типом проводки, а конкретно будет ли проводка сокрытой либо она будет открытой.
Сокрытой проводкой считается проводка, монтируемая снутри строй конструкций помещений. По другому, сокрытая проводка это проводка зрительно не видимая глазу. При чём, невидимость распространяется не только лишь на кабели, но и конструкции монтажа.
К примеру, кабель, уложенный в слой штукатурки в стенке, считается сокрытым, а кабель, уложенный в кабель канале плинтуса либо кабель канале, относится к открытой проводке.
Открытой проводкой считается проводка зрительно видимая глазу. При чём, кабель, уложенный в плинтусе, наличнике, видимом коробе, лотке, видимой трубе относится к открытой проводке.
Выбор типа проводки воздействует на расчёт сечения жил кабеля, о котором чуток ниже.
Расчёт сечения кабеля
Этот расчёт важный в общем расчёт проводки квартиры. От него будет зависеть безаварийная и размеренная работа проводки, также её безопасность для окружающих.
Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. 2-ой расчёт именуется расчётом утрат, и он не животрепещущ для проводки квартиры.
Сечение кабеля рассчитываем по мощности на базе обычных законов физики из курса средней школы и таблиц ПУЭ.
Напомню, ПУЭ это «Правила Устройства Электроустановок» — базисный нормативный закон электрика. Скачать его можно здесь и здесь.
Простой расчёт по мощности проводим на базе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам необходимо высчитать не мощность, а силу тока, потому нам животрепещуща такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и назад пропорциональна напряжению в цепи.
Читать: Как комфортно передать показания устройств учета электроэнергии: Мосэнергосбыт
Математическая формула расчёта смотрится так:
P=U×I
Для этой формулы у нас точно понятно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт.
Мощность для формулы (P) нам необходимо посчитать без помощи других, сложив потребляемые мощности всех бытовых устройств, которые будут включены в эту электрическую цепь.
Взять мощность бытовых устройств можно из их паспорта, описании в магазине либо запросив в Веб поиск «мощности бытовых приборов». Вы просто отыщите таблицу главных бытовых устройств применяемых в квартире.
Имея суммарную мощность и напряжение цепи, мы просто посчитаем наивысшую силу тока (I) этой цепи. К примеру, вы делаете новейшую розетку для электроплиты. Пусть по паспорту её наибольшая мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Обычным делением получаем, что наибольшая сила тока этой цепи будет 23,18 А. Округляем в огромную сторону, получаем, что сила тока этой цепи, с критической нагрузкой, будет 24 Ампера.
Имя это значения, мы просто рассчитаем сечение нужного кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта:
Видите ли по таблице, вы просто по силе тока обусловьте сечение нужного кабеля. Более того вы сможете это выполнить даже по расчётной мощности включаемый устройств.
Расчет автоматов и устройств защиты
Итак, мы высчитали сечение нужного кабеля, заодно рассчитав наивысшую силу тока в цепи. По значению силы тока мы можем подобрать автомат защиты этой цепи.
Автомат защиты это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи за неопасно куцее время при появлении аварийных ситуаций недлинного замыкания и перегрузки.
При подборе номинала автомата защиты нам пригодится округлённое в огромную сторону значение силы тока нашей цепи и познание шага номиналов имеющихся в продаже. В продаже вы отыщите автоматы защиты с номиналов по току 6, 10, 16, 25, 32, 64 Ампера.
Читать: Замена проводки в квартире (бетонные либо кирпичные стенки)
Дабы избрать устройство защиты, необходимо вспомнить, что же все-таки это такое.
Устройство защиты либо УЗО, это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи при появлении возможных угроз человеку быть пораженным электротоком.
К примеру, в ванной идет утечка тока от питающего кабеля на железный корпус машины. Сила этого тока недостаточна, дабы сработал автомат защиты. Вкупе с тем во увлажненной среде этот ток может быть небезопасен для человека. УЗО определяет такие токи, которые именуются дифференциальными, и отключает электропитание цепи.
При выборе УЗО необходимо учитывать, что:
- УЗО ставится в цепь со стороны подачи электропитания вкупе с автоматом защиты.
- Устройство ставится в цепь после автомата защиты этой электрической группы.
- Номинал УЗО по току должен быть на шаг меньше номинала автомата защиты, установленного вкупе с УЗО.
Данные правила относятся к УЗО отдельной группы, но не относятся к выбору УЗО применяемого для защиты нескольких групп проводки.

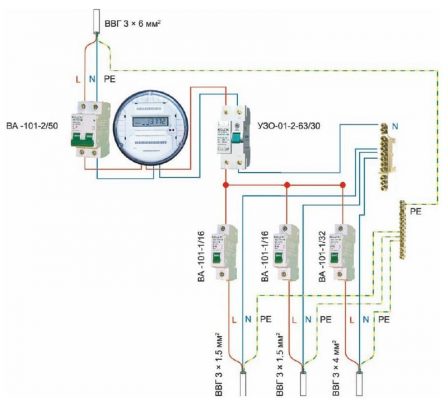

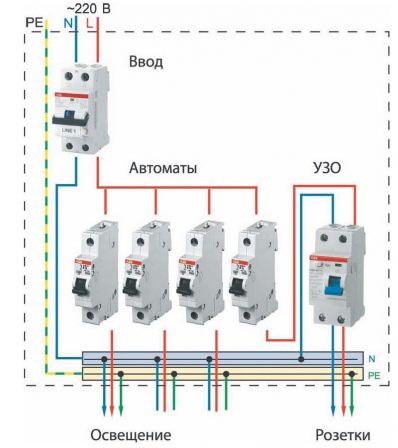

Дабы упростить задачку расчёта номиналов автоматов защиты квартирной проводки, есть рекомендуемый вариант, который сработает для хоть какой средней квартиры.

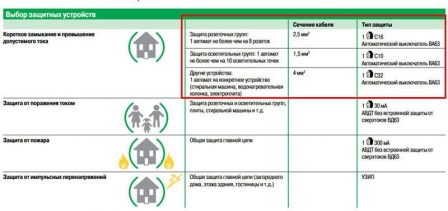

В этой зрительной таблице вы видите, как необходимо разбить проводку квартиры на группы и какой подобрать номинал автомата защиты для каждой группы.
Расчёт длины кабеля
Длину нужных кабелей необходимо промерить рулеткой от мест расстановки розеток и осветительных приборов квартиры до щита.
Если вы делаете проводку для отдельной электро точки это выполнить нетрудно. Но если вы делаете проводку для всей квартиры с несколькими группами для вас необходимо за ранее нарисовать схему проводки с обозначением на схеме групп проводки и трасса прокладки кабелей.
К приобретенной длине кабеля необходимо прибавить 10%-15% для припаса. Для правильного выбора трассировки кабеля необходимо держать в голове о правилах монтажа проводки.
Читать: Правила электромонтажных работ в квартире и доме
Пример
Для примера проведём расчёт проводки в квартире для новейшей стиральной машины. Я избрал для примера, стиральную машину Bosch WAN20060OE. Её наибольшая потребляемая мощность 2300 Вт (по описанию).
Для стиральной машины необходимо выполнить отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты значит, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и лучше, отдельным УЗО.
Расчёт по току:
Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Тут округляем в наименьшую сторону, так как напряжение может быть 220-230 В.
Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм 2 , для меди. Дюралевый кабель в рассмотрение не берем.
Автомат защиты избираем с припасом на 16 Ампер. УЗО избираем на рабочий ток 10 либо 16 Ампер. Ток срабатывания УЗО 30 мА.
Для улучшения эргономии щита, пару автомат защиты+УЗО лучше поменять на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер.
Длину нужного кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.
Всё, расчет проводки в квартире для новейшей стиральной машины проведён.
Вывод
В этой статье я показал общий расчёт проводки в квартире своими силами. Естественно, расчёт всей проводки более сложен, но базироваться он будет конкретно на этих общих принципах.

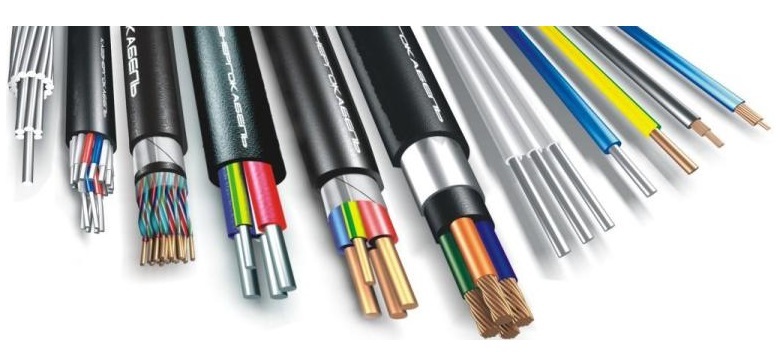

Какой кабель применять для проводки в квартире
Достаточно нередко встречается ситуация, когда хозяева старенького жилища решают поменять проводку. Также нередко работы по отделке и прокладку электрики во вновь построенном доме без помощи других делают счастливые владельцы новейшей квартиры. В обоих случаях перед жильцами встает вопрос, какие провода и кабели лучше подходят для прокладки проводки в квартире? По каким аспектам следует выбирать кабельную продукцию? Ответу на этот вопрос посвящен данный материал.
- Аспекты выбора кабельной продукции для выполнения сокрытой проводки
- Характеристики алюминия и меди
- Количество жил кабеля
- Материал изоляции кабеля
При монтаже проводки спецы руководствуются требованиями ПУЭ (Правилами Устройства Электроустановок) и СНиП (Строй Нормами и Правилами). Эти документы рассчитаны на приготовленных профессионалов. Мы не станем загружать читателя цитатами из этих умных документов, а просто дадим советы, согласующиеся с нормативной базой.
Фактически всегда в квартирах делается сокрытая проводка. Ранее для этих целей в главном употреблялся тонкий дюралевый провод в виниловой изоляции АППВ сечением 2.5 мм 2 . В текущее время таковой провод для сокрытой проводки не применяется. Для прокладки проводки под штукатуркой, в каналах (штробах), в пластмассовых трубах под стяжкой полов используют электрический кабель в двойной изоляции.
Аспекты выбора кабельной продукции для выполнения сокрытой проводки
Необходимо отлично осознавать, что сокрытая проводка должна служить несколько десятилетий и все это время должна работать накрепко и быть неопасной. Выбирая кабели для сокрытой проводки нужно уделять свое внимание на следующие характеристики
- Материал жилы кабеля (алюминий, медь);
- Количество жил кабеля;
- Сечение жил;
- Материал, из которого выполнена изоляция кабеля.
Характеристики алюминия и меди
Жилы кабеля могут быть сделаны из алюминия либо меди. Для выполнения проводки подходят оба материала. Дюралевый кабель мало дешевле медного. Но электропроводность алюминия на 38% ниже, чем у меди. Потому провода из алюминия должны быть толще медных проводов рассчитанных на ту же нагрузку. Сечения жил проводов и кабелей стандартизированы. В быту обычно используют провода из ряда 1, 1.5, 2, 2.5, 4, 6, 10, и 16 мм 2 . Выбирая дюралевый кабель, нужно использовать сечение на одну ступень выше, чем, если б употреблялся медный кабель. Другими словами, если для данного потребителя подходит медь сечением 1.5 мм 2 , то дюралевый кабель обязан иметь сечение 2мм 2 .
Имеются отличия и в других свойствах материалов. К примеру, медный провод более устойчив к неоднократным извивам. Вот почему гибкие (многопроволочные) провода делаются только из меди. Алюминий более «текучий» материал, чем медь. Потому приходится почаще «обслуживать» контакты с дюралевым проводом, временами «затягивая» винтообразные зажимы с помощью отвертки либо гаечного ключа. Если этого не делать, то в местах отвратительного контакта может появиться нагрев. Также медный провод меньше подвержен окислению и его старение происходит медлительнее, чем у алюминия.
В современной практике спецы отдают предпочтение медным проводам и кабелям. Выбирая медный кабель, стоит направить внимание на твердость проводников. Очень мягенькие жилы свидетельствуют о низком качестве материала, а со очень жестким медным кабелем сложнее работать.
Количество жил кабеля
В большинстве домов применяется однофазовый ввод в квартиру. При однофазовом вводе Правила предписывают делать проводку 3-мя проводами. Это значит, что кроме фазного и нулевого провода к розеткам и электроприборам должен подключаться провод защитного заземления. Его главное предназначение – защита человека от поражения электрическим током. Этот провод может находиться в питающем кабеле либо прокладываться раздельно. 1-ый вариант более комфортен, когда все три провода прокладываются из 1-го места, к примеру, из щитка освещения. 2-ой вариант применяется, если магистраль заземления находится в другом месте.
Жилы кабеля обязаны иметь цветовую маркировку. Провод защитного заземления обязан иметь желто-зеленую расцветку. Нулевой провод окрашивается в голубой цвет или быть белоснежными с голубой продольной полосой. Фазные провода обычно окрашивают в черный, карий, оранжевый, белоснежный либо красный цвета.
Выше мы рассматривали количество жил в кабеле, его не следует путать с количеством проволок в жиле. У медного кабеля могут быть однопроволочные и многопроволочные жилы. Кабели с многопроволочными жилами гибкие. Их прокладывать малость легче. Но подключать их прямо к нередко применяющимся самозажимным пружинным клемма, ну и к винтообразным зажимам тоже, нельзя. Концы многопроволочного кабеля нужно или залуживать, или напрессовывать на них наконечники. Потому использовать гибкие кабели для сокрытой проводки не рекомендуется.
Выбор сечения кабеля
Мы уже упоминали, что жилы кабеля имеют стандартные сечения. Выбор сечения кабеля определяется наибольшим током нагрузки, которая будет к нему подключена. Расчет сечения делают исходя из материала жил кабеля, очень допустимого нагрева для данной марки кабеля. При всем этом учитывают количество жил кабеля, метод прокладки, количество лежащих вблизи кабелей, температурный режим окружающей среды.
Дабы не утомлять читателя сложными расчетами скажем, что для осветительных нагрузок для сокрытой проводки подойдет медный кабель с сечением жил 1.5 мм 2 . Таковой кабель может питать нагрузку потребляющую ток до 15А. Это 3.7 кВт электрической мощности в сети 220В. Такового сечения кабеля полностью довольно для освещения хоть какой комнаты и даже большинства квартир. Для питания розеток можно применить медь сечением 2.5 мм 2 . Кабель сечением проложенный укрыто выдержит ток 25А, либо 5.5 кВт. Для питания духового шкафа, варочной поверхности либо электрической плиты, зависимо от их мощности подходят кабели сечением 4 – 6 квадрата. Электрический ввод в квартиру, зависимо от суммарной мощности всего электрического оборудования, обычно делают кабелем с сечением 10 или16 мм 2 . Напомним, что если проводка будет производиться дюралевым кабелем, то его сечение должно быть на ступень выше.

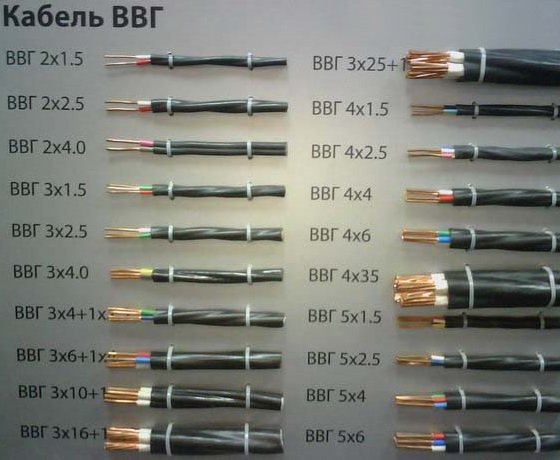

Перед покупкой хорошо убедиться в согласовании сечения жил кабеля его марке. Многие практические электрики молвят, что сталкивались с несоответствием сечения кабеля его маркировке. Напомним, что площадь сечения круглого проводника рассчитывается по формуле:
Поперечник проводника можно измерить при помощи штангенциркуля либо микрометра. Измерения лучше провести в нескольких местах каждой жилы.
Материал изоляции кабеля
Для сокрытой проводки идеальнее всего подходят кабели в виниловой изоляции (полихлорвинил, поливинилхлорид). Этот материал «работает» в широком спектре температур: -50 о +50 о С. Устойчив к воздействию разных причин окружающей среды. Рабочее напряжение может составлять 660В/1000В. Гарантированный срок службы кабелей в виниловой изоляции составляет 30 лет.
В последние годы индустрия стала выпускать кабели в виниловой изоляции с усовершенствованными чертами. В маркировке кабелей можно повстречать индексы «нг», «ls». Индекс «нг» значит, что кабель не поддерживает горения при одиночной прокладке. Другими словами, кабель с индексом «нг» не пылает в отсутствие наружного источника тепла. Индекс «ls» (от британского low smokin) значит низкое выделение дыма.
Подводя итоги можно сказать, что для устройства сокрытой проводки в квартире совершенно подходят обширно распространенные трехжильные кабели марки ВВГнгls и АВВГнгls соответственного сечения.
Как высчитать, какую мощность выдержит проводка
Чем больше сечение проводов и кабелей, тем огромную нагрузку они выдерживают. Некорректно избранная проводка вызовет куцее замыкание и пожар. Нет смысла прокладывать очень толстые провода, так как они недешево стоят. Высчитать критическую нагрузку, верно избрать сечение проводки с учетом личных особенностей в каждой определенной полосы, сумеет каждый.
Причины действующие на допустимую мощность
Выбирая проводку определенного сечения, учитывают общую нагрузку, которую делают все электроприборы. Принципиально верно высчитать суммарную мощность каждой отдельной полосы.
Нагрузка находится в зависимости от мощности эксплуатируемой техники, устройств. На этот показатель оказывают влияние такие причины:
— число сразу работающих электроприборов;
— мощность каждой единицы техники;
— время одновременной работы.
Необходимо учитывать, как подключаются розетки, осветительные приборы. К примеру, параллельно либо последовательно. Если в группу розеток, к которой подведен провод сечением 2,5 мм2, подключить сразу утюг, чайник, фен, общая мощность выходит 7-9 кВт, то в наилучшем случае отключится автомат. Почему это произойдет? Так как для такового провода очень допустимая нагрузка с учетом припаса мощности 7,5 кВт.
Принципиально, во избежание суровых проблем, не включать огромное количество электроприборов в обыденный удлинитель с узким проводом. Даже один длительно включенный в него обогреватель 1,5-2 кВт вызовет пожар.
Расчет мощности проводки
Дабы было легче выполнить расчет, нужно составить список всех электроприборов. Нужна распределить технику по группам. Идеальнее всего проложить для кондюка, обогревателя, электрической печки отдельные провода. Рекомендуется дабы к котлу отопления была проложена отдельная линия с автоматом. К дому необходимо проводить напряжение, соответственное потреблению класса.
Любая комната может считаться отдельной зоной. Приборы делят на группы. Дабы получить общую нагрузку, необходимо сложить мощности всех электроприборов. Меньше всего электричества потребляют приборы освещения. Ранее устанавливались лампы мощностью 100-500 ватт. Для них прокладывалась проводка сечением 1,5 мм2. Таковой провод с легкостью выдерживал 4 кВт.
Современные лампы мощностью 12-15 ватт делают довольно высококачественное освещение. Потому проводка для каждой комнаты для устройств освещения может быть маленького сечения 0,5-,075 мм2, что находится в зависимости от количества ламп в светильниках.
Для того дабы перевести киловатты в ватты, нужно помножить их значение на тыщу. К примеру, 0,55 кВтх1000=550 ватт. Большая часть вычислений можно выполнить в уме. Дабы перевести ватты в амперы необходимо ватты поделить на напряжение в вольтах. Один мм2 провода, кабеля, в среднем способен выдержать 3 кВт. Потому общую мощность всех устройств в помещении можно разделять на три. Приобретенный итог и будет нужным значением сечения провода, кабеля.
Если в комнате включить 5 электроприборов мощностью по 2 кВт, получится общая мощность 10 кВт. Необходимо 10 кВт поделить на 3. Выходит, что для такового помещения нужно проложить проводку сечением минимум 4-6 мм2.
Высококачественные и поболее надежными числятся медные провода, в отличие от дюралевых. В одном кабеле бывает различное количество отдельных проводов. Их обмотка окрашена в различные цвета. По окрасу определяют провод заземления, ноль и фазу.
Прокладывается проводка под прямым углом. Не надо пробовать сберегать, делая штробы впрямую. Есть и много других требований к проводке. Верно выполнить расчет может проф электрик.
