Какое сечение провода для освещения

Для освещения и подключения к сети электроприборов в доме применяют электрические кабели. По ним подводится электрический ток к розеткам и выключателям. Основным условием неопасной эксплуатации проводки является верный расчет ее характеристик и четкий установка. Принципиальный шаг расчета – выбор сечения кабеля для проводки в личном доме либо в квартире. Зная несколько легких правил, выполнить это можно без помощи других, не прибегая к услугам проектных организаций.

Зачем необходимо учесть сечение кабеля для проводки

При устройстве кабельных линий в личном доме нужно решать несколько задач:

выбор сечения кабеля для проводки;

определение количества жил для кабеля;

метод прокладки проводников;

выбор типа кабеля.

Повышенное внимание следует уделять выбору сечения, так как от этого зависит работоспособность будущей проводки, также безопасность всего жилья и живущих в нем людей.

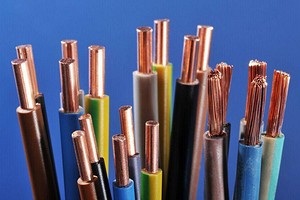

Хоть какой кабель состоит из 2-ух либо более проводников, изолированных друг от друга. Еще из курса школьной физики можно вспомнить, что при прохождении тока по проводнику, он выделяет тепло. Количество тепла равно произведению квадрата силы тока на сопротивление и на время нахождения под током:

Q = (I х I) x R x t, где

I – величина тока, возникающего в проводнике при включенной нагрузке,

R – сопротивление проводника,

t – время, в течение которого проводник находится под электрической нагрузкой.

Отсюда следует, что при увеличении величины тока, к примеру, втрое, проводник нагреется в девять раз посильнее. Сопротивление находится в зависимости от материала, из которого сделаны токопроводящие жилы, и от площади их сечения. Медный провод имеет наименьшее сопротивление, чем дюралевый, а чем толще проводник, тем меньше его этот параметр.

Если площадь сечения провода окажется недостаточной для пропуска тока данной величины, он начнет греться. А так как узкий провод имеет наименьшую площадь боковой поверхности, он станет греться так, что начнет расплавляться и перегорит. В данном случае подача тока закончится. А время от времени может случиться и возгорание изоляции, что часто приводит к пожару в доме.

Когда вследствие подключения массивных электроприборов сила тока превосходит расчетную, в проводке появляется перегрузка. Даже если она невелика и не приводит к нагреву и последующему пожару, срок службы кабеля при таковой работе сокращается в сотки раз.

Дабы обеспечить обычные условия для эксплуатации кабеля, нужно, дабы сечение проводников соответствовало номинальному значению тока. Другими словами при данном значении тока нужно использовать кабель с определенными параметрами и чертами.

От чего зависит сечение проводки

Как уже сказано выше, сечение проводки прежде всего находится в зависимости от величины тока, на который она рассчитана. Ну и еще, естественно, от материала провода – медь либо алюминий. Но на данный момент согласно требованиям ПУЭ вся внутренняя проводка должна производиться только кабелем с медными жилами.

Очередное условие, которое учитывается при выборе сечения – метод прокладки проводки. Тут нужно предугадать, одиночным проводом либо кабелем будет выполняться установка, также открыто либо в стенке будут размещаться проводники.

Дело в том, что одиночный провод по сопоставлению с кабелем греться будет меньше, так как и площадь для теплоотвода увеличена, и не будет дополнительного воздействия магнетизма, неминуемого при работе 2-ух расположенных вблизи проводников. При открытой прокладке нагрев также миниатюризируется за счет наилучшего отвода тепла в воздух по сопоставлению с прокладкой в трубе либо в стенке. Потому на открыто проложенный кабель допускается нагрузка малость большая, чем на проложенный в трубе либо вмурованный в стенку.

От метода прокладки проводки зависит и выбор типа кабеля.

Как высчитать сечение кабеля для проводки

Назначая сечение кабеля для проводки, необходимо учесть значение наибольшей нагрузки, которая будет включена. Для этого нужна схема проводки в здании – личном доме либо квартире. На схеме должны быть изображены кабельные полосы, места установки осветительных приборов, розеток, выключателей. К каждой розетке необходимо подписать наименования электроприборов, которые будут врубаться.

Сложив мощность всех электроприборов, можно получить наибольшее значение электрической нагрузки на кабель. Но не стоит применять это значение для расчета. Поначалу необходимо исключить одновременную работу устройств, которые вкупе не включают. Так, к примеру, электрический обогреватель навряд ли будет работать сразу с кондюком. Потому приобретенное значение можно уменьшить приблизительно на 20%.

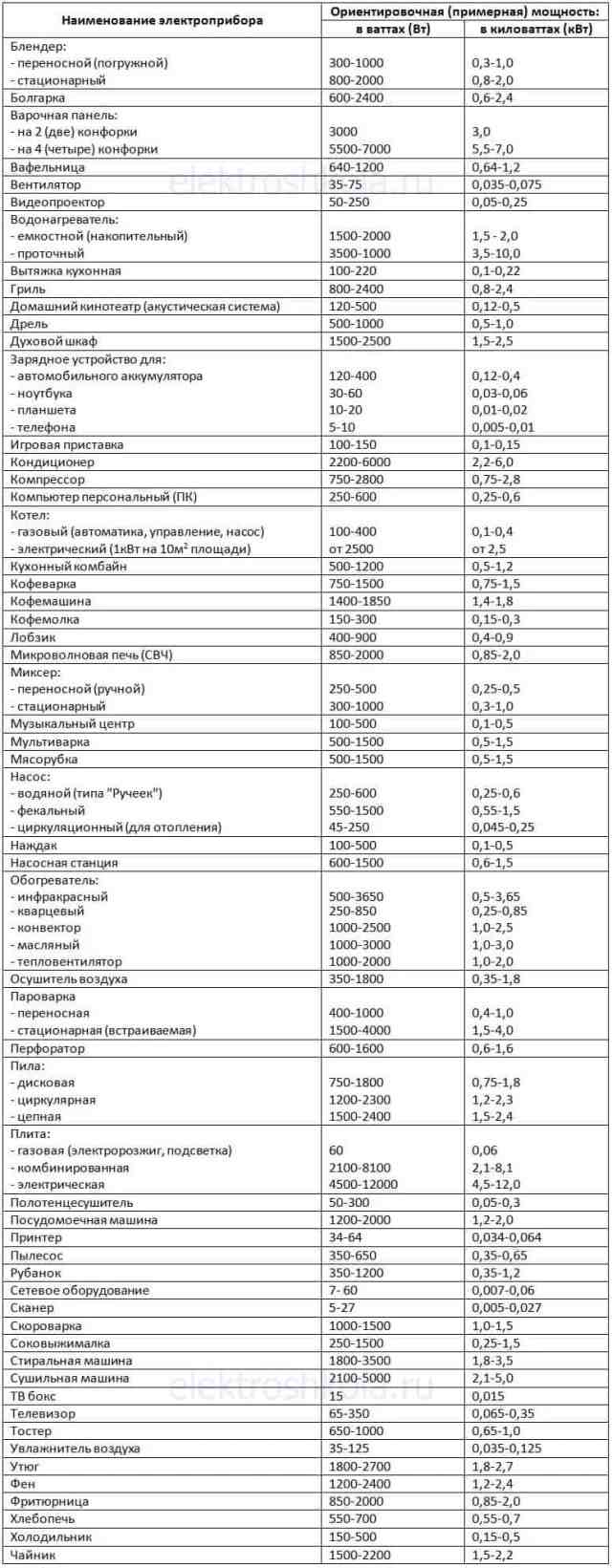

ТАБЛИЦА МОЩНОСТИ ЭЛЕКТРОБЫТОВЫХ Устройств

Рассчитав рабочую нагрузку, можно найти величину тока, возникающего в кабеле.

I сети = W сум / U раб , где

I сети — ток, возникающий при подключении потребителей,

W сум — мощность всех потребителей, присоединенных к сети,

U раб — рабочее напряжение в электрической сети.

А получив значение тока, можно выяснить и сечение жил кабеля. Для этого нужна таблица сечения проводки.

ТАБЛИЦА СЕЧЕНИЯ Проводки

Сечение проводки в личном доме

Зависимо от материала стенок, перекрытий и метода прокладки, сечение проводки в личном доме может варьироваться, даже если суммарная мощность потребителей одинакова. К примеру, в кирпичном доме кабели нередко неверно замуровывают в слой штукатурки. В домах из газобетона устраивают штробы, в каких замоноличивают кабели цементным веществом либо клеем для блоков.

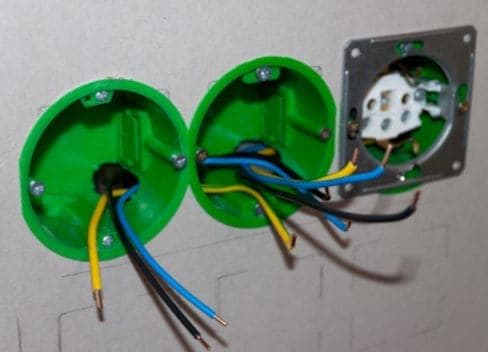

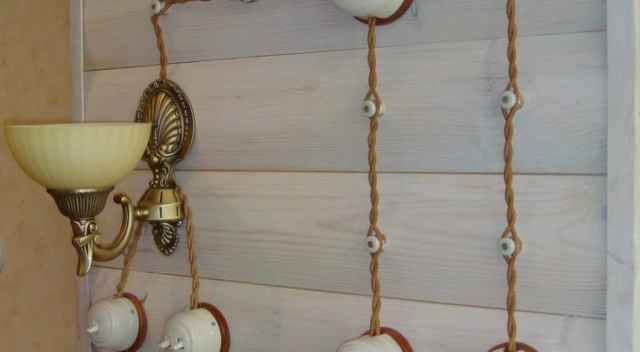

Согласно требованиям ПУЭ проводка в доме должна быть заменяемой. Это дозволит стремительно убрать повреждения проводки, не нарушая отделку. Выполнить это требование можно, если не замуровывать кабели в штробах, а смонтировать их в за ранее проложенных трубах из металла либо самозатухающего пластика. Тогда будет довольно поменять отрезок кабеля от разветвительной коробки до розетки либо выключателя. Сечение в данном случае следует принимать как для прокладки проводки в трубах. В древесных домах проводку прокладывают открыто по изоляторам либо укрыто в железных трубах.

Принципиально осознавать, что рассчитывая сечение проводки в личном доме, необходимо предугадать деление электроприборов на группы. Некоторые приборы владеют маленький мощностью, а другие потребуют ток большой величины. Целенаправлено поделить потребителей конкретно по этому признаку, что дозволит значительно сберечь на цены кабеля.

И вот почему. Обычно в личном доме, в особенности если он размещен не в городской черте, отсутствует централизованное водоснабжение, теплоснабжение. Это просит устройства локальных систем. Дабы поднять воду из скважины либо колодца, будет нужно довольно массивное насосное оборудование. Также большой мощностью владеют и электрические водонагреватели. А если для отопления применяется электрический котел, то конкретно он и будет главным потребителем электроэнергии в холодное время года.

Верно объединив все массивные потребители в одну группу, для их питания можно применять отдельные кабели с огромным сечением – от 4,0 кв. мм, защитив каждый устройство подходящим защитным устройством – автоматическим выключателем либо устройством защитного отключения . А вот для наименее массивных – к примеру, электрочайника либо микроволновой печи, довольно обыденного медного кабеля с сечением жил 2,5 кв. мм. Для освещения можно избрать медный провод сечением 1,5 кв. мм.

Изменять сечение кабеля в границах одной цепи, защищенной устройством защиты, неприемлимо.

Если сечение на каком-либо участке уменьшено, в какой-то момент произойдет трагедия, так как защитный автомат может не отключить ток в случае перегрузки на нем. А если сечение увеличено, то это будет просто перерасход материала, так как автоматический выключатель на основной цепи все равно отключит ток еще до того, как он достигнет значения, допустимого для «усиленного» участка.

Сечение проводки в квартире

Обычно, современные жилые дома строят в согласовании с новыми нормативными требованиями и заморочек с проводкой не случается. Но в числе многоквартирных домов еще много есть таких, которые построены в те времена, когда и электроприборов массивных не было. Если приходится жить конкретно в таком здании из «старого фонда», то придется задуматься над тем, как выполнить проводку неопасной. В схожих домах ее нередко делали кабелем с дюралевыми жилами, ну и сечение 2,5 мм уже не способно пропускать ток нужной величины.

Выбирать сечение кабеля для проводки в квартире придется в нескольких случаях:

• полная замена проводки в квартире вследствие негодности;
• ремонт проводки из-за трагедии;
• замена проводки либо ее частей для подключения более массивных устройств либо оборудования, чем то, на которое рассчитывались старенькые кабельные полосы.

При выборе сечения проводов для монтажа проводки в квартире применяют тот же принцип, что и для проводки в личном доме. Отличие в том, что в многоквартирных домах массивные потребители фактически отсутствуют. Потому сечения кабеля с медными жилами 2,5 кв. мм будет полностью довольно, дабы обеспечить питанием все электроприборы. Защищать такие цепи рекомендуется автоматическими выключателями, рассчитанными на 16 А.

А цепи для освещения можно сделать из кабеля сечением 1,5 кв. мм. Так как в современных светильниках применяют лампы с низким энергопотреблением – люминесцентные либо светодиодные, проводка будет служить исправно долгие и длительные годы. Защищать такие полосы освещения необходимо автоматами, рассчитанными на ток менее 10 А.

Медный провод площадью 2,5 кв. мм для подключения розеток и 1,5 кв. мм для освещения – это стандартные сечения проводов, используемых в квартирной проводке при строительстве жилых домов. Кабели большего сечения используют исключительно в зданиях, оборудованных стандартными электроплитами заместо газовых.

Самый «прожорливый» потребитель в квартире, это, обычно, электрический духовой шкаф, который время от времени сочетают с газовой варочной панелью. Мощность «духовки» может достигать 5,0 кВт, потому для нее лучше провести прямо от вводного щита отдельную линию кабелем с сечением жил 4,0 кв. мм, защитив ее автоматом на 25 А. При условии «невмешательства» в стандартную проводку, такую линию можно смонтировать без согласования с контролирующими органами.

Не допускается при монтаже проводки внедрение отдельных участков силовых линий для устройства линий освещения. Все цепи должны быть автономны друг от друга и подключаться в распределительном щите через автоматические выключатели.

Дабы обеспечить комфорт и безопасность при проживании в личном доме либо в квартире, выбор сечения проводки должен быть результатом кропотливого расчета. Возможно окажется, что всего один позабытый при расчете потребитель востребует конфигурации сечения кабеля. Устройство же отдельной полосы для него возможно окажется неосуществимым без нарушения отделки, в особенности, если проводка выполнена сокрытым методом.

Укладываем проводку в доме: как верно избрать кабель?

Разбираемся в систематизации проводов и избираем кабель под свои нужды. Сводная таблица дозволит стремительно подобрать сечение провода по токовой нагрузке.

Укладка проводки — это один из важных шагов ремонта в доме. При неверном выборе токоведущего кабеля, проводка может перенагреваться и расплавляться, а в некоторых случаях привести к появлению пожара. Мы поведаем о более фаворитных видах кабелей, применяемых для укладки проводки и объясним, как верно подобрать сечение провода. В данной статье разглядим только провод с медными жилами, так как алюминий выходит из популярности из-за собственной низкой, в сопоставлении с медью, электропроводности.

Содержание:

Систематизация кабелей для проводки

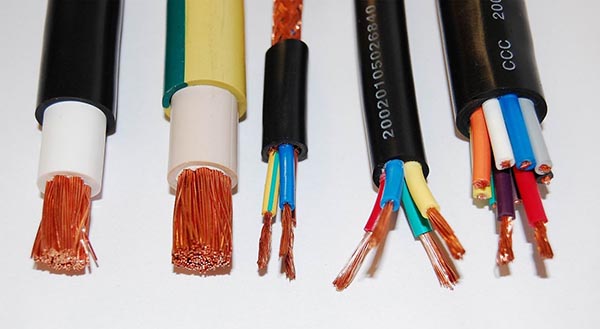

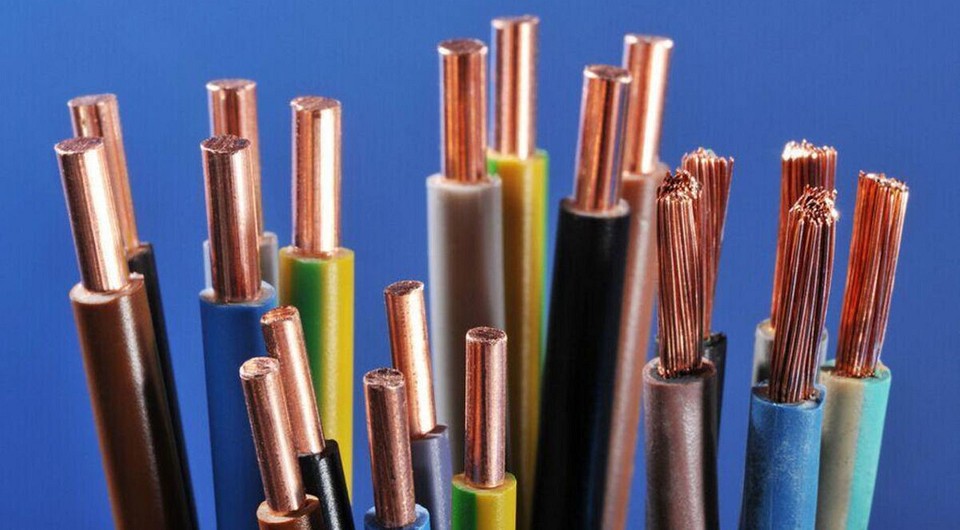

Каждый кабель состоит из нескольких медных жил определенного сечения. В свою очередь жилы в кабеле могут быть однопроволочными цельными либо многопроволочными. Любая жила заключена в защитную оболочку, изготовленную из каучука, целофана либо ПВХ-пластиката. Отметим, что хоть какой кабель, применяемый для организации проводки, имеет минимум два слоя изоляции: 1-ый оплетает жилу, а 2-ой собирает все токопроводящие жилы в жгут.

Более пользующимися популярностью для проводки в доме и квартире являются следующие типы проводов:

Разглядим какими бывают и где используются данные типы кабелей.

Кабель ВВГ

Кабель ВВГ применяется для устройства проводки в сетях напряжением до 1 кВ. Количество жил в жгуте может быть от 1 до 6. Буковкы ВВГ расшифровываются следующим образом:

• В — 1-ый слой изоляции из ПВХ-пластиката.
• В — 2-ой слой изоляции из ПВХ-пластиката.
• Г — изоляция без дополнительного слоя защиты (брони).

Дополнительно некоторые виды провода ВВГ могут иметь обозначение «нг». Эти буковкы означают, что провод не поддерживает горение. Таким макаром, при появлении высочайшей температуры из-за КЗ, провод будет расплавляться, но не будет пылать. Конкретно таковой провод ВВГнг советуем использовать для монтажа проводки в квартире.

Встречаются также типы ВВГ с обозначениями «П» и «З».

• П значит, что жила в проводе плоская;
• З — что место между жилами и внешней изоляцией заполнено ПВХ-пластикатом.

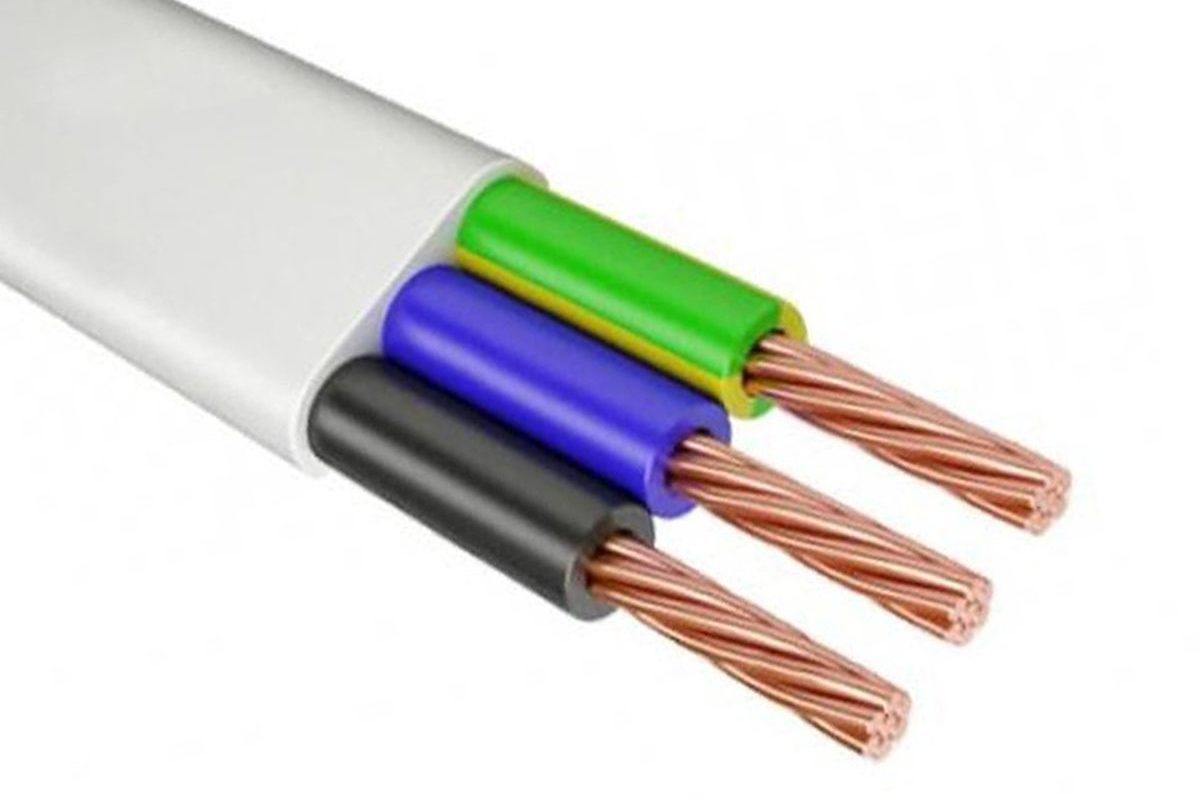

Вот вам наглядный пример плоского не поддерживающего горения кабеля REXANT ВВГ-Пнг-LS 3х2.5:

Плюсом кабеля ВВГ является возможность применения в критериях низких и больших температур от -50 до +50 градусов. Также в сопоставлении с остальными типами он существенно дешевле. К примеру, ВВГнг 3х2.5 в среднем стоит от 35 — 40 рублей за 1 м, а аналогичный по чертам NYM 3×2.5 порядка 55 — 60 рублей. При большой площади дома разница в цены проводки может достигать пары тыщ рублей.

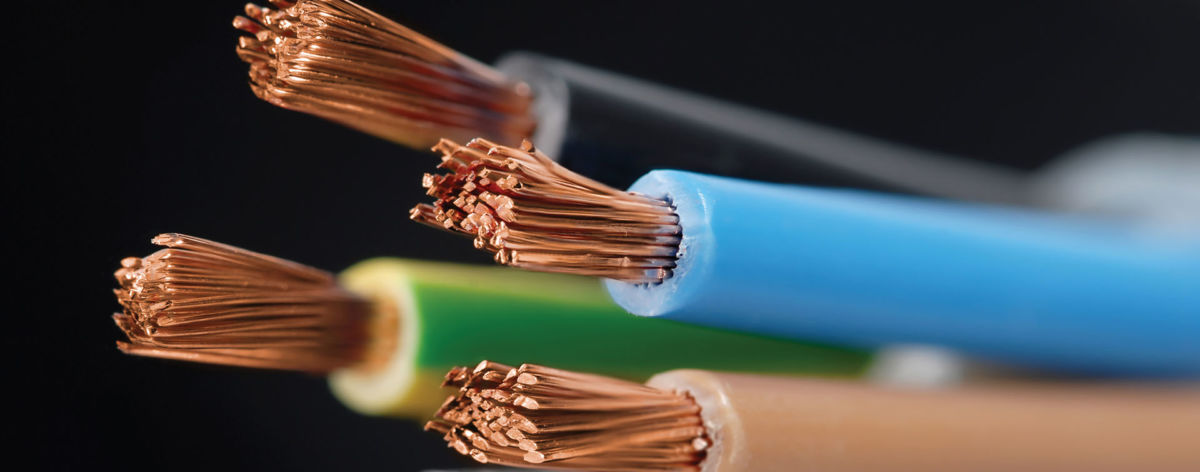

Жилы провода ВВГ могут быть одно- либо многопроволочными. Многопроволочные более гибкие, чем однопроволчные, но они и малость дороже стоят. Однопроволочные имеют сечение от 1 до 50 мм 2 , а многопроволочные от 16 до 240 мм 2 . Необходимо отметить, что для квартирной проводки используются обычно кабели сечением от 1,5 до 6 мм 2 .

Длина извива провода ВВГ (на поворотах в штробе) равна поперечному сечению всего жгута умноженная на 10. Другими словами, если у вас провод с поперечным сечением 5 мм, то величина радиуса извива должна быть не меньше 50 мм.

Кабель NYM

Кабель NYM применим в сетях напряжением до 0,66 кВ. Количество жил в жгуте от 2 до 6. В дополнение к токоведущим жилам может идти желто-зеленая заземляющая жила. Хотя кабель в большинстве собственном применяется для внутренней проводки (опасается ультрафиолета), его можно применять и для внешнего монтажа при условии помещения его в защитный рукав (пластмассовые трубы, короба и т.д.). Расшифровывается NYM следующим образом:

• N — провод стандартного типа (германская систематизация).
• Y — оболочка жил из ПВХ-пластиката.
• М — находится внешняя оболочка (в большинстве случаев тоже из ПВХ).

Дополнительно провод может иметь знак «J», который значит наличие в жгуте заземляющей жилы. Необходимо отметить, что NYM вначале делается с изоляцией, которая не поддерживает горение, потому находить в маркировке буковкы «нг» не стоит. Но в отличие от ВВГнг кабель NYM выдерживает наименьшие температурные нагрузки, потому его лучше использовать для одиночной прокладки, а не для групповой. Делается он сечением от 1 до 35 мм 2 .

Преимуществом данного кабеля есть его долговечность — провод германского производства способен прослужить до 40 лет (ВВГ около 30 лет). А вот русские аналоги NYM не настолько долговечны, вроде бы ни уверяли в этом производители. NYM можно применять в помещениях с завышенной влажностью до 98 %, потому он комфортен для проводки в банях и саунах.

Длина радиуса извива для провода NYM будет составлять четыре поперечных сечения. Благодаря этому прохождение «поворотов» во время прокладки кабеля в канавы будет проще, чем у ВВГ. Но этот и другие причины существенно оказывают влияние на высшую цена провода (в сопоставлении с другими типами). Вот относительно дешевый двужильный провод Пан Электрик NYM 2×1.5 (100 м):

Кабель ПУНП

Это экономный тип кабеля для проводки. Он представляет собой тонкий 2-ух либо трехжильный провод с сечением жил от 0,75 до 6 мм 2 . Расшифровывается ПУНП следующим образом:

• П — провод.
• УН — универсальный.
• П — плоская форма.

Также в аббревиатуре время от времени встречается буковка «Г», которая значит, что провод гибкий. Главное его преимущество состоит в низкой цены по сопоставлению с ВВГ и NYM.

Посреди электриков есть мировоззрение, что провод ПУНП запрещен для производства и применения. Вправду 1.06.2007 был введен запрет на внедрение ТУ 16.К13-020-93 членами ассоциации «Электрокабель». Но заводы-производители продолжают изготавливать и реализовывать ПУНП. В Рф их можно приобрести в свободной продаже.

Опаски по поводу использования ПУНП полностью обусловлены. Статистика пожаров из-за возгорания проводки показала, что 60 % случаев очагом огня выступал тип кабеля ПУНП. Причина этому состоит в том, что в ТУ 16.К13-020-93 прописано, что при изготовлении провода допускается отклонение на 30 % от ГОСТ 22483-77 сечения токопроводящих жил. Это значит, что, к примеру, провод номинальным сечением 4 мм 2 может полностью быть 2.9 мм 2 либо даже меньше.

В общем, брать ПУНП либо нет — решать для вас. В любом случае, если есть средства, то лучше приобрести один раз провод неплохого свойства и не страшатся появления пожара.

Как избрать сечение провода?

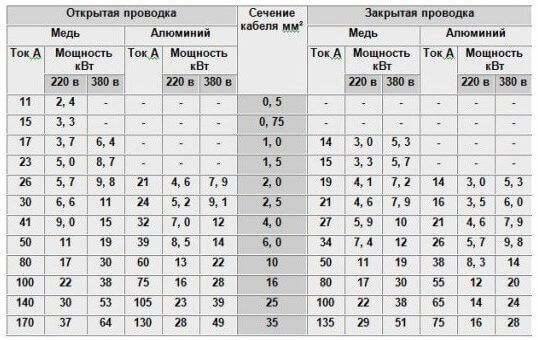

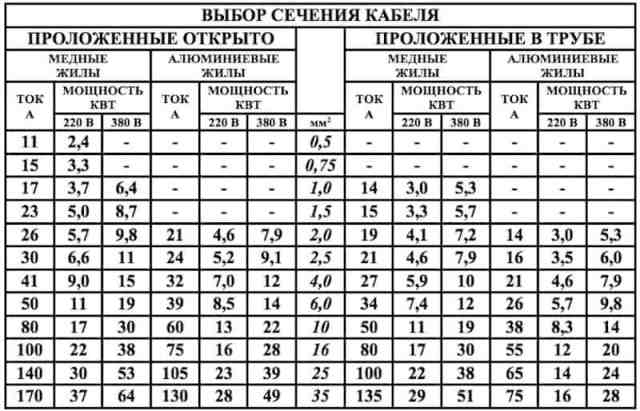

Существует таблица соответствий сечения провода и нагрузки (приведена ниже). В ней обозначено, какая критическая нагрузка какому сечению медного проводника соответствует.

Итак, представим нужно подобрать провод для прокладки проводки в кухне. К примеру, в кухне установлен бойлер на 1,6 кВт, холодильник на 0,4 кВт, микроволновка на 1,8 кВт и тостер мощностью 1,2 кВт. В данном случае суммарная токовая нагрузка будет таковой:

(1600+400+1800+1200)/220=22.7 А

Необходимо также помножить токовую нагрузку на коэффициент припаса мощности 1,5, так как количество электроприборов в дальнейшем может расти. Итого получаем:

22.7х1.5=34.05 А

Сейчас смотрим в табличку и лицезреем, что нашей нагрузке соответствует провод сечением 4 мм 2 .

По такому же принципу подбирается сечение провода для всех других помещений и для вводного кабеля.

Видео: Электричество в гараж. Какое выбрать сечение?
