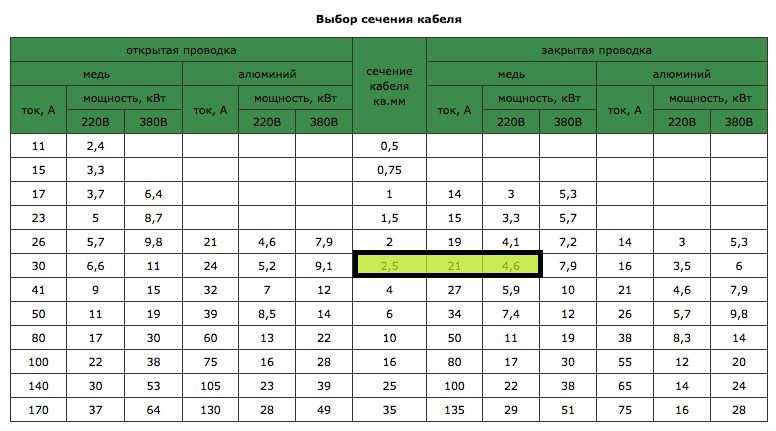

Какое сечение кабеля необходимо для подключения духового шкафа?
Электрический кабель с сечением 2,5 мм. кв. – это сбалансированный вариант для подключения духового шкафа и неопасной его эксплуатации. В этом случае будет предотвращено чрезмерное нагревание, которое часто приводит к маленьким замыканиям с неблагоприятными последствиями.
Можно ли подключить электрический духовой шкаф в обыденную розетку?
Возможность применения обыкновенной розетки
Духовку можно подключить к стандартной розетке, если соблюдать 3 условия: К ней должен быть подведен провод с 3 медными жилами и сечением 2,5 кв. мм. Мощность устройства должна быть не больше 3,5 кВт.
Какая должна быть проводка для электрического духового шкафа?
Обычно для питания электрического духового шкафа мощностью 3,5 кВт применяют медный трехжильный кабель, сечением 2,5 мм. кв. Если нагрузка больше, рекомендуется использовать проводник с жилами 4 мм.
Можно ли подключить варочную панель и духовой шкаф в одну розетку?
Варочная панель и духовой шкаф потребляют огромное количество энергии. Подключение этих 2-ух устройств к одной розетке категорически запрещено. Более того, лучше провести для каждого устройства отдельную линию и установить на каждой полосы пусковой автомат.

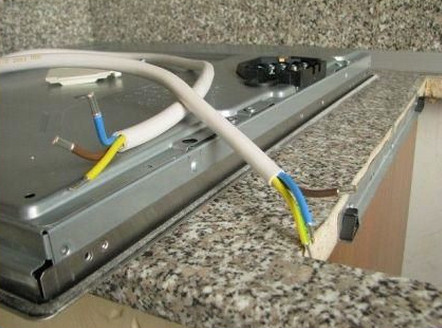

Какое сечение кабеля должно быть под варочную панель?
В большинстве случаев, для питания варочной панели применяется кабель с сечением жил: В однофазовой сети — 3*6мм. кв. (Кабель, состоящий из 3-х жил, любая сечением 6мм.
Какую розетку применять для духового шкафа?
«Варка» и/либо духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа почти всегда установлен обыденный провод и 16-ти амперная вилка (при независящем подключении), потому будет нужно только розетка.
Можно ли подключить варочную панель в обыденную розетку?
Если у вас индукционная панель мощностью более 3,5квт, то подключение через обыденную вилку и розетку тем паче запрещено! Размещение фазного и нулевого провода в розетке не играет значимой роли. Главное верно подключить заземляющую жилу (сверху на контакт заземления). . Для подключения вилки пригодится провод.
Почему нельзя делать розетку за духовым шкафом?
Если это не единый устройство — плита, варочная поверхность и духовой шкаф подключаются в различные розетки. . А вот размещение конкретно за духовым шкафом — неприемлимо. Есть большая возможность того, что вилка, включенная в розетку, будет мешать установке устройства.
Можно ли применять удлинитель для духового шкафа?
При согласовании нормам (более 0,5 МОм) духовой шкаф можно подключать. Один принципиальный момент: сечение провода должно быть более 2,5 мм 2 (медь), и установлен автомат подходящего номинала (16 А).
Какое сечение провода необходимо для варочной панели и духового шкафа?
В новостройках газ уже не применяют, так что все плиты, варочные поверхности и духовки — электрические. Варочные панели – это очень массивные устройства, потому они требуют прокладки кабеля завышенного сечения. В своде правил СП31-110-2003 говорится, что для этого подходят кабели с сечением жил минимум 6 мм2.
Какой автомат нужно ставить на духовой шкаф?
Кстати, для большей безопасности при монтаже духового шкафа советуют применять двухполюсные защитные автоматы. При срабатывании они отключат не только лишь фазу, но и ноль, что в некоторых случаях принципиально (при пробое изоляции). Кабель можно применять ВВГнг либо NYM. Характеристики, соответственно 3*4 либо 3*6.
Можно ли подключить варочную панель и духовой шкаф совместно?
К ней можно сразу подключить и варочную панель, и духовой шкаф. . Необходимо мыслить только о том, как будет удобнее втыкать и вынимать вилки из розеток по мере надобности. Не излишним будет упомянуть, что розетка эта затратная, другими словами накладывается на стенку, а не утапливается в нее.
Можно ли подключить варочную панель и духовку?
Чем отличается независящий духовой шкаф от зависимого
Зависимые модели инсталлируются в нишах специально разработанной мебели. Духовка и варочная панель ставятся друг над другом. Они имеют единую систему подключения к электроэнергии и общий метод управления. Применять их раздельно друг от друга нельзя.
Можно ли подключить духовой шкаф и варочную панель?
Подключение духового шкафа и варочной панели электрической должно производиться через заземление. Соответствие этому условию просто проверить – в розетке/вилке устройства должно быть три либо 5 контактов для электросети в 220В и 380В соответственно. В старенькых зданиях это требование не всегда производилось.
Проводка для электрической плиты: расчет и установка
Электромонтаж проводки для электроплиты имеет конкретные особенности. Ведь часто это более мощнейший потребитель электроэнергии в квартире. В связи с этим опасности, связанные с неверным выбором сечения либо плохим монтажом, резко растут. Потому чтобы избежать грустных последствий рекомендуем для вас ознакомится с основными правилами монтажа проводки для электроплиты.
Правила монтажа проводки для электроплиты
Сначала следует тормознуть на правилах подключения и монтажа проводки электроплиты. Ведь от этого фактора конкретно зависят и требования, предъявляемые к ее сечению.
Схема подключения электроплиты
Начнем с вероятных вариантов подключения электрической плиты к электрической сети. Есть два вероятных варианта – это подключение к однофазовой сети и к трехфазной сети.

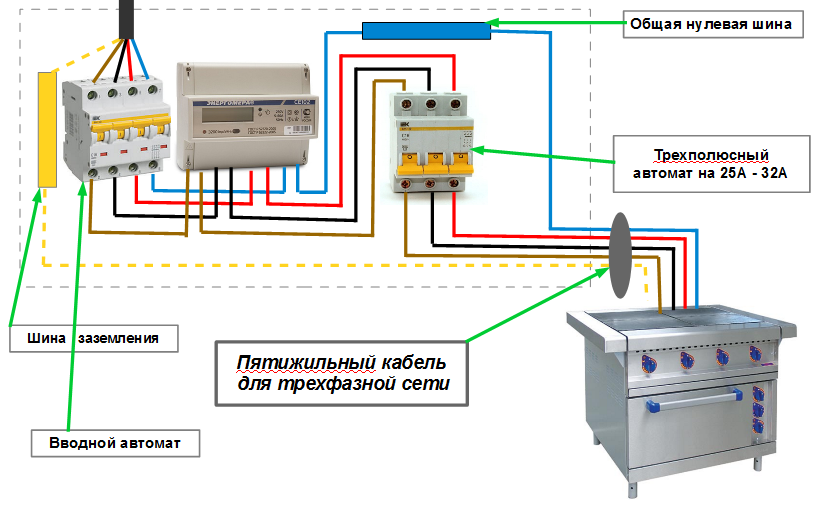

Схема подключения электроплиты к трехфазной сети
- Подключение к трехфазной 5 проводной сети имеет массу преимуществ. В- первых это более резвый нагрев электрической плиты, во-2-х это наименьшая нагрузка на провод, в-3-х это фактически на сто процентов отсутствующее падение напряжения даже во время работы электропечи при полной нагрузке.
- Основным недочетом такового соединения является стоимость, которая за подключение трехфазной сети на порядок выше. Не считая того, можно отметить определённую сложность дизайна такового подключения, также требования к лицу, осуществляющему эксплуатацию таковой сети. Часто эти задачи становятся неодолимыми.
- В связи с этим существенно почаще применяется однофазовое подключение электроплиты. Которое не считая доступности по всем характеристикам уступает трехфазной сети. Однофазовое подключение осуществляется 3-мя проводами.
Направьте внимание! В некоторых случаях может быть двухфазное подключение электроплиты. По своим характеристикам оно фактически не отличается от трехфазного и имеет те же достоинства и недочеты. Двухфазное подключение осуществляется 4-мя проводами.
- Что касается схемы подключения, то она схожа для сетей с хоть каким количеством фаз. От вводного автомата электрическая печь подключается через отдельный групповой автомат. В некоторых случаях в качестве дополнительной защиты его оснащают УЗО автоматом. Но его наличие не непременно.
- Обычно аннотация предугадывает наличие розетки. Это так же относится к сети любого напряжения. Но в ближайшее время от нее все почаще отрешаются, как ненадежного контактного соединения. В принципе правилами это не запрещено.
- Если вы приняли решение отрешиться от розетки, то лучше отрешиться и от других контактных соединений типа клеммников, и выполнить соединение цельным кабелем от группового автомата, до электроплиты.
Требования предъявляемые к схеме подключения электрической печи
Сейчас побеседуем о требованиях, предъявляемых к подключению электрической печи. В принципе они довольно логичны и не требуют особых мер.

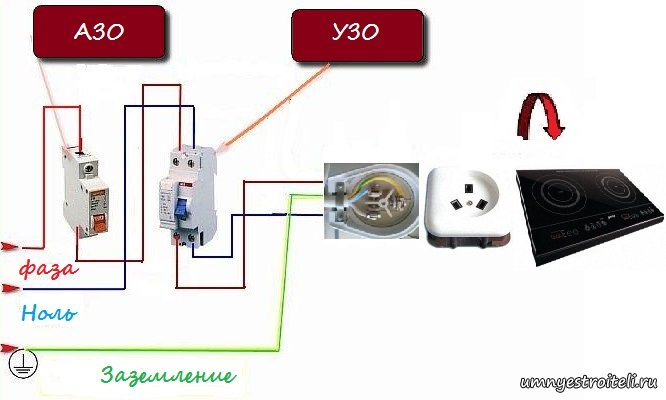

На рисунке представлена схема подключения электрической плиты к однофазовой сети
- Начнем с вводного автомата. Согласно п.9.6 ВСН 59 – 88 вводной автомат на квартиру либо дом с электрической плитой должен быть рассчитан на номинальный ток в 40А. Но это касается только однофазовой сети. В случае трехфазного (двухфазного) подключения номинальный ток вводного автомата определяется техническими критериями.
- Дальше согласно п. 7.2 ВСН 59 – 88 для питания электроплиты должна быть организована отдельная группа. Эта группа должна питаться согласно п. 9.6 ВСН 59 – 88 от группового автомата на номинальный ток в 25А. Это опять-таки касается только однофазовых подключений.
- Проводка электрическая для электрической плиты должна отвечать нормам ПУЭ и кирпичных, бетонных и железобетонных помещениях должна производиться сокрытым методом. Открытым методом проводку к электрической печи целенаправлено прокладывать исключительно в помещениях, выполненных из горючих материалов.
- Розетка для электрической плиты согласно п.12.27 ВСН 59 – 88 должна быть рассчитана на номинальный ток в 25А. При всем этом она непременно обязана иметь заземляющий контакт, как продемонстрировано на видео.
Направьте внимание! Обычно розетки для электрической плиты имеют специальную форму. Это связано с тем, что непременно должно быть обеспечено соответствие включения фазного контакта розетки в фазный контакт вилки. Обыденные розетки не могут обеспечить выполнения данного условия.
Выбор проводки для электрической печи
Проводка для электроплит как мы уже клеветали выше может быть 2-ух видов – однофазовая и трехфазная (двухфазная). Выбор проводки для обоих видов делается идентично, но для трехфазной сети есть определённые аспекты, на которых вы сможете сберечь.
Выбор проводки для однофазового подключения
Для более распространенного однофазовой проводки расчет довольно прост и полностью может быть выполнен своими руками. Для этого довольно познания школьной программы по физике.

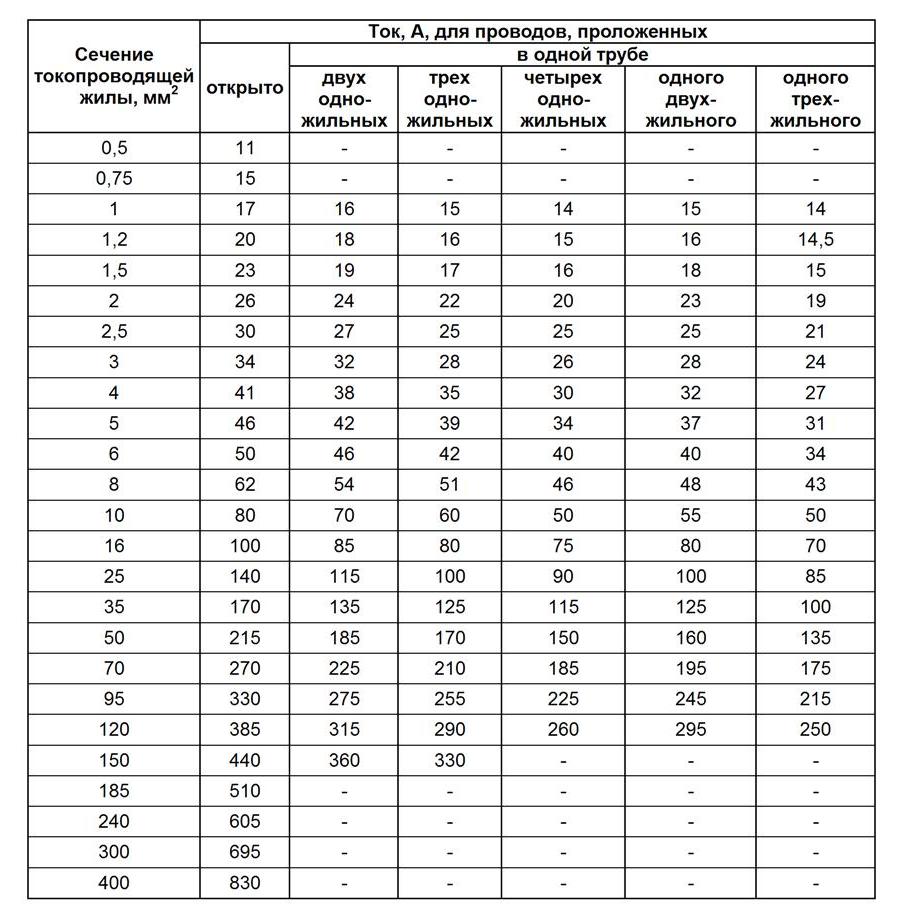

Выбор сечения медных проводников
- Выбор проводки осуществляется по табл.1.3.4 ПУЭ для медных проводников и по табл. 1.3.5 ПУЭ для дюралевых проводников. Но для воплощения этого выбора нам следует знать количество вместе прокладываемых проводников, метод монтажа и так же номинальный ток. И если с первыми 2-мя параметрами более-менее все понятно, то на расчете номинального тока остановимся подробнее.
- Расчет номинального тока осуществляется по закону Ома — . I – это наш номинальный ток, U – это номинальное напряжение электрической сети (для однофазовой сети оно равно 220В), Р – это номинальная мощность электрической печи, а cosα – это коэффициент мощности (обычно он указан в номинальных параметрах электрической печи и колеблется от 0,7 до 1).
- К примеру, мы имеем электроплиту с номиналом в 6кВт и cosα которой равен 0,9. Номинальный ток для таковой печи при однофазовом подключении будет равен 24,5А. Для выбора сечения провода принимаем наиблежайшее большее значение, другими словами 25А. В данном случае если у нас используются электрические закрытые проводки, то избираем медный провод с сечением в 4 мм 2 .

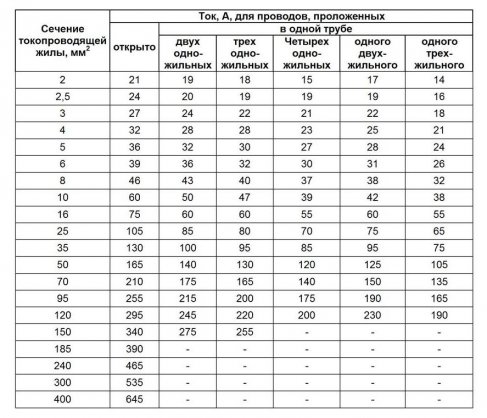

Выбор сечения дюралевых проводников
Выбор проводки для трехфазного подключения
Для трехфазного подключения проводка выбирается по тому же методу. Формула хоть и отличается, но приобретенные значения будут схожими, как и при однофазовом подключении.
Чтобы применить провод наименьшего сечения следует знать определенные аспекты:
- Расчет номинального тока для трехфазной сети осуществляется по формуле — . Видите ли основным различием в этой формуле является наличие коэффициента , он нужен для приведения линейного напряжения в фазное. Линейное напряжение в трехфазной сети у нас будет равно 380В, а фазное соответственно 220В.
- В итоге приобретенные расчёты нечем не будут отличаться от расчетов для однофазовой сети. Где же обещанное понижение сечения кабеля спросите вы?
- Дело в том, что при однофазовом подключении все три либо четыре конфорки электроплиты и духовки при ее наличии подключаются к одной фазе. При трехфазном подключении электрическая внешняя проводка распределяется по потребителям.

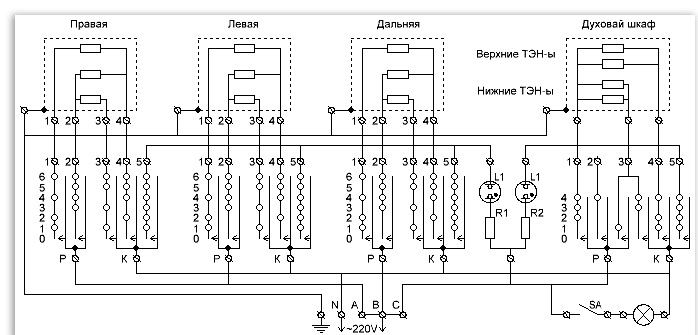

Схема электроплиты
- В качестве примера возьмем электрическую печь, которая имеет две конфорки мощностью в 750Вт, одну конфорку в 1000Вт и одну в 1500Вт. Не считая того имеется духовка с мощностью в 2000Вт. В конечном итоге получаем суммарную мощность в те же 6кВт.
- Но к одной фазе подключена только духовка, ко 2-ой фазе подключено две конфорки на 750Вт и одна на 1000Вт, а к третьей фазе подключена конфорка на 1500Вт. В конечном итоге у нас выходит более нагруженной 2-ая фаза, к которой подключена суммарная нагрузка в 2500Вт. Для нее и исполняем расчет
- В этом случае при значении cosα=0,9 мы получаем номинальный ток в 10,2 А. В конечном итоге мы можем избрать медный провод сечением всего 1 мм 2 . Согласитесь значимая разница.
Направьте внимание! При двухфазном подключении нагрузка может распределиться не так умеренно. Потому при расчёте следует избрать более нагруженную фазу и уже для нее делать расчёт.
Вывод
Видите ли проводка для электроплит выбирается довольно просто. Главное разобраться в вопросе и в случае трехфазного подключения верно обусловиться с нагрузками на каждую фазу. В то же время не следует забывать, что это часто более мощнейший нагревательный устройство в квартире и ошибки могут привести не только лишь к пожару. Потому если вы не уверенны в собственных силах лучше довертись экспертам.
