Какое сечение провода для 6 квт

1-ый вопрос, который обычно остается «за кадром», почему для подключения электрокотла необходимо применять кабель, а не отдельные провода?

В теории электромонтажа и нормативах, нет никаких запретов, дабы для питания электроустановок применять провода, подобранные по сечению и защищенные по всем правилам.

Другое дело, что делать проводку проводами труднее, либо вернее сказать неудобнее, чем кабелем. Провода нельзя проложить без защиты. Для их прокладки, непременно, необходимо применять железные либо электротехнические пластмассовые трубы. Затяжка проводов в трубы, просит некоторых способностей и особых приспособлений.

В отличие от проводов, кабельные полосы можно прокладывать: ПУЭ 2.3.33: открыто, в коробах либо трубах, в том числе трубах проложенных в полах и перекрытиях, … и двойных полах.

С другой стороны, свой дом это не промышленное создание и для пожарной безопасности древесного дома я бы защитил кабель железной трубой, в особенности если мощность у котла большая мощность.

Читайте также: Как верно делать гильзование дымопровода при помощи вкладышей?

Связь мощности и сечения кабеля

Существует ровная связь мощности подключаемого электрического оборудования и сечения, применяемых для питания проводников (кабеля либо проводов).

Примечание: Говоря про сечение кабеля, мы говорим о сечении жил кабеля входящих в его конструкцию.

Сущность этой связи в следующем. Каждый проводник способен без нагрева проводить электрический ток до определённой величины. Чем сечение проводника больше, тем больший ток он может проводить.

Так как существует математическая связь между силой тока и мощностью присоединенного устройства, другими словами математическая связь между сечением жил кабеля и мощностью, в нашем случае, электрического котла отопления.

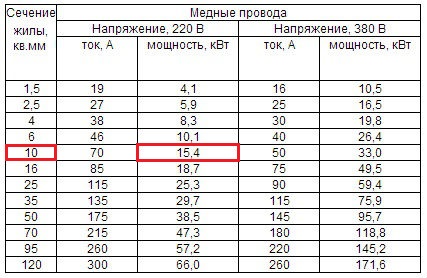

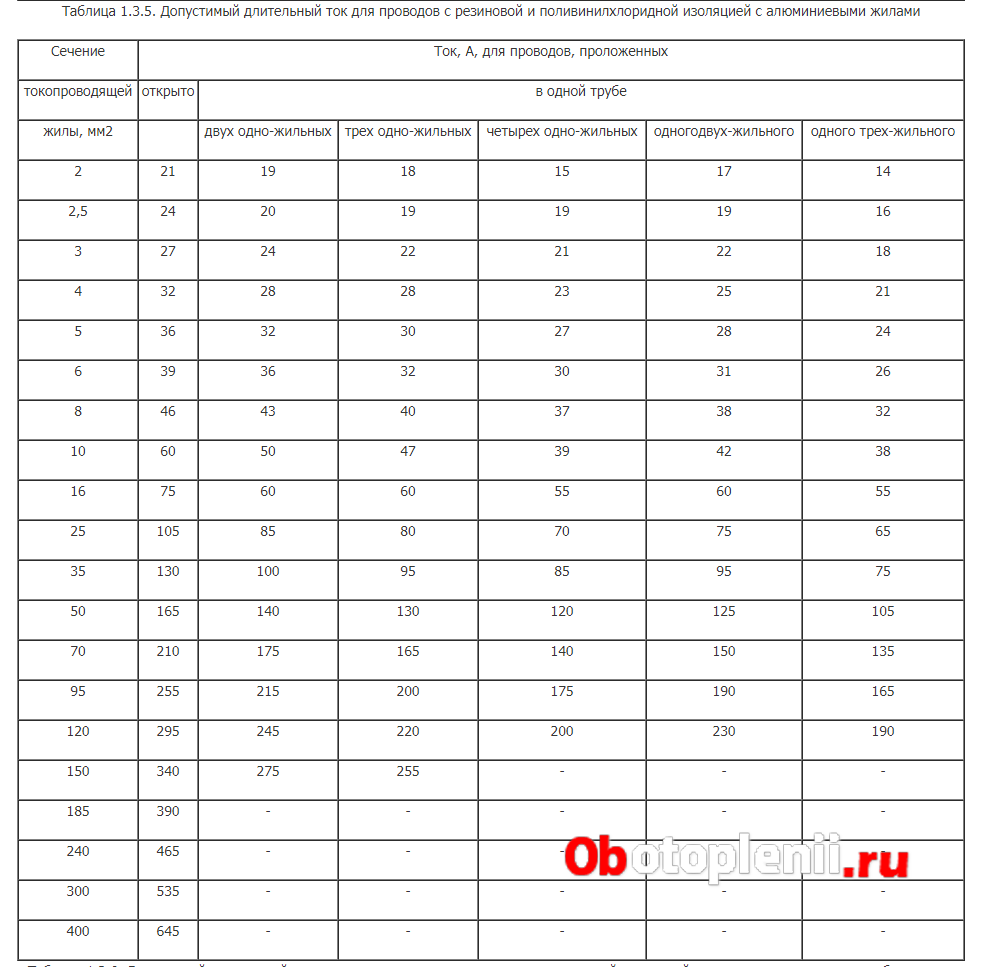

Именуется такая зависимость «выбор проводников по нагреву» (ПУЭ-6, глава 1.3.). Считать ничего не надо, можно пользоваться таблицами ПУЭ.

Это для проводов

Это для кабелей

Воспользоваться таблицам легко.

• По наибольшей мощности котла считаете ток нагрузки (мощность делите на 220 либо 380 В);
• Отыскиваете по таблице ток нагрузки;
• Смотрите допустимое сечение жил проводников;
• Если необходимо округляете сечение в огромную сторону.

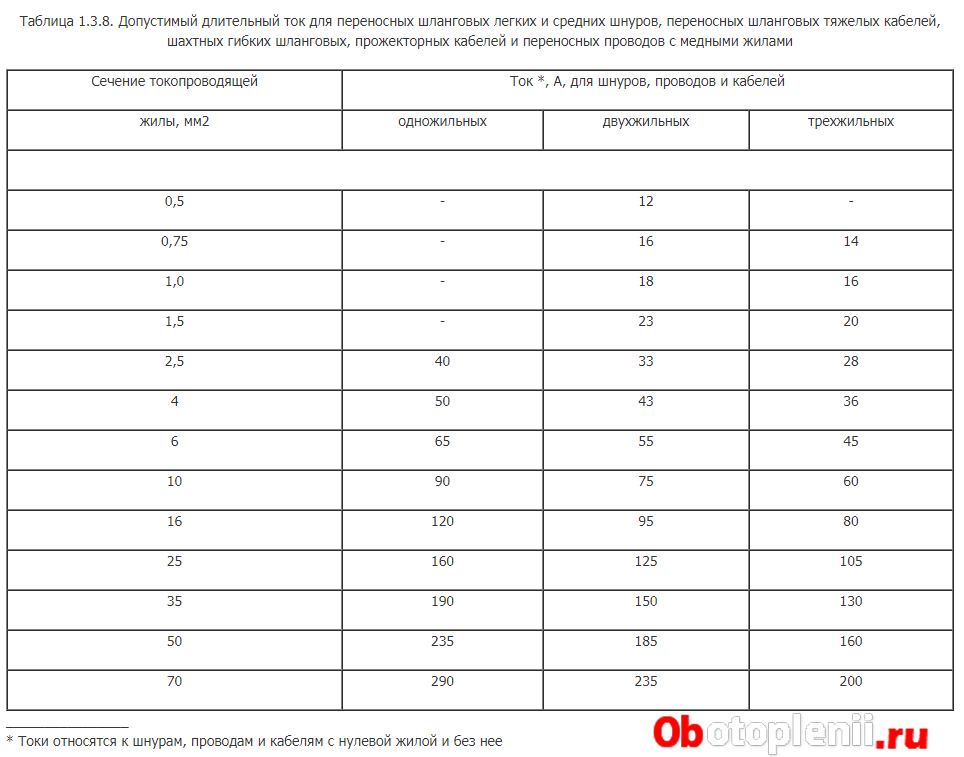

Для проверки используем таблицу 3 (пуэ 1.3.8).

• Котел 10кВт на 380 Вольт. Ток нагрузки 26,3 Ампера (округляем до 27 Ампер). Смотрим таблицу. Нужен кабель сечением жил 2,5 кв. мм по меди.
• Тот же котел на 220 Вольт. Ток нагрузки 45,5 Ампер (46 Ампер). Смотрим таблицу. Нужен кабель сечением жил 6 кв. мм по меди.
• Для кабелей с дюралевыми жилами необходимо избрать сечение жил на шаг больше, чем для меди, другими словами для котла 10 кВт, необходимо 4 мм и 10 мм.

Правильное подключение электрического котла отопления

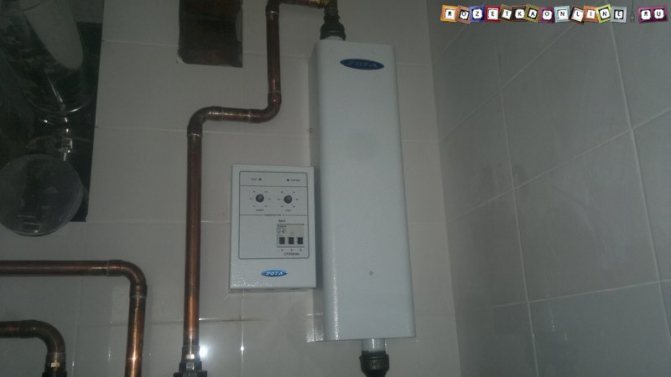

По конструкции электрический котел отопления это железный шкаф. Тип крепления котла подвесной. Для ввода электрического кабеля питания в котел есть особое отверстие, а всё электрическое оборудование котла размещено в электрическом шкафу котла.

Выбор электрического кабеля для котла отопления

В подключение электрического котла отопления к электропитанию нет никаких особых расчетов и «подводных камней». Его необходимо подключать, как хоть какой другой бытовой устройство по потребляемой мощности и по нормативам прокладки проводки в доме.

Правила подключения электрокотла отопления

Для подключения электрического котла отопления планируется отдельная линия проводки (отдельная группа) со собственной автоматической защитой. Для защиты электрического кабеля котла применяется автоматический выключатель. Номинал и тип автоматического выключателя выбирается по мощности котла, точнее, по мощности тэнов входящих в конструкцию котла.

Проводка для котла отопления

Электропитания котла отопления находится в зависимости от его конструкции и схемы подключения тэнов. Для потребителя все нужные данные указаны в паспорте к котлу.

Читайте также: Парапетные газовые котлы: достоинства и недочеты

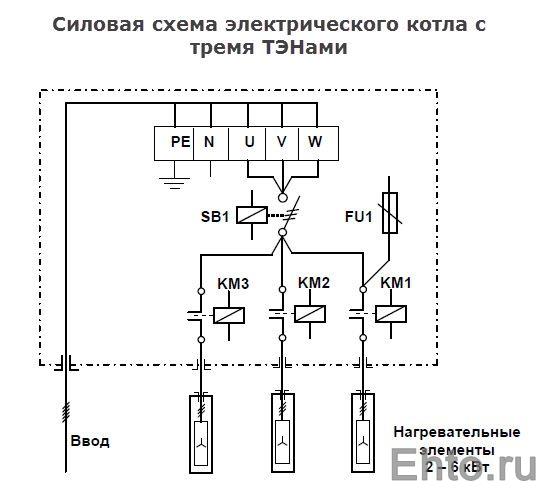

Силовая схема электрического котла отопления с 3-мя тэнами

Котел отопления может подключаться пятижильным либо четырехжильным кабелем. Сечения жил кабеля смотрим в паспорте к котлу и в таблице ниже.

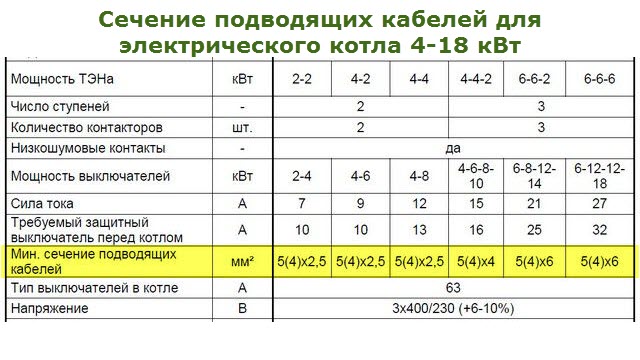

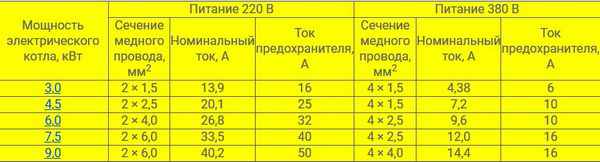

Как лицезреем в таблице 1, для электропитания среднего котла необходимы кабели с сечением жил от 2,5 мм (4 кВт) до 6 мм (18 кВт).

Таблица 1

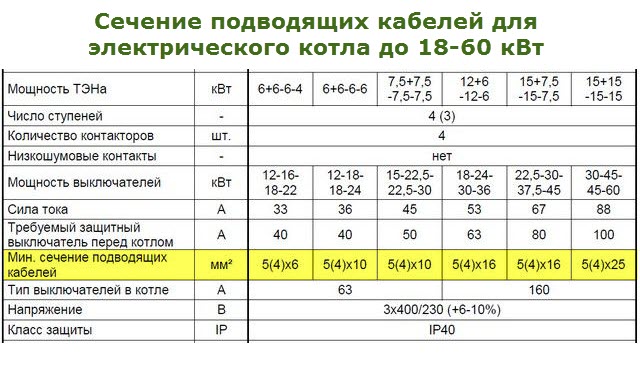

В таблице 2 лицезреем сечения кабелей для более массивных котлов отопления. Как лицезреем, для массивных котлов отопления с термический мощностью 60 кВт, нужен электрический кабель с жилами 25 мм и защитный автоматический выключатель перед котлом в 100 Ампер.

Таблица 2

Давайте с ориентируемся и поглядим, обычной термический расчет для дома. Не буду демонстрировать расчет с теплопотерями, даже не буду учесть высоту потолка. Обычный расчет очень прост.

Для отопления 1-го квадратного метра дома, необходимо 0,1 кВт термический мощности котла. Другими словами, для дома площадью 100 кв. метров нужен котел 10 кВт термический мощности; для дома 300 кв. метров нужен котел 30 кВт. А это означает, что даже для дома площадью больше средней пригодится электрический кабель с сечением жил менее 10 мм.

Примечание: Говоря про сечения жил кабеля имеем в виду только медные жилы, под сечением жилы осознаем площадь сечения поперечного среза жилы кабеля, обозначенного в паспорте к кабелю.

Маркировка кабеля

Кабели маркируются знаками и цифрами. Буковкы обозначают дюралевую жилу—материал изоляции жил—оболочки кабеля—свойство кабеля

• ВВГ – кабель в виниловой изоляции, виниловой оболочке с гибкими жилами из меди;
• АВВГА — то же самое, только с дюралевыми жилами.
• ВВГнг — медный кабель с чертой «не распространяет горение».
• НЮМ хороший ввезенный кабель с тройной изоляцией. Очень жесткий, потому в монтаже трудности.
• ПВС кабель (провод соединительный) с многопроволочными жилами, лучше не применять в стационарном электромонтаже.

Рекомендую применять для питания электрического котла кабель ВВГнг.

Советы экспертов

В качестве вывода, советы от экспертов:

• Хоть какое подключение котла необходимо основывать на наставлениях, данных в руководстве по эксплуатации котла;
• Кабель питания для электрического котла отопления не обязан иметь разрывов. Для надежной эксплуатации электропитание котла, должно быть выделено в отдельную электрическую группу;
• Уместно разглядеть возможность прирастить получаемое расчетное значения сечений жил кабеля на один шаг. Я считаю, что для котла отопления необходимо брать малое сечение кабеля по меди 4 кв. мм.

Здрасти! В доме 100 м2 планируется ставить электрический трехфазный котел на 9 кВт. Какое сечение кабеля нужно для подключения котла, и какое сечение кабеля необходимо для ввода от счетчика (380) с улицы в дом?

Комменты и отзывы

для котла отопления другими словами дойлера необходимы три фазы и кабель СИП-4*16

На дом как я помню дают разрешение на 15 киловатт.Смотрите свое тех. условие . Счетчик ставится 5-50А либо 10-60А, а автомат 3р 25А либо 3р 32А .Учитовать нужно длину полосы .Если в перспективе желаете прирастить мощность то стоит кинуть кабель помощнее.А так Для вас хватит кабеля сечением 4*4 мм2 (медь) либо 4*10 мм2 (алюминий).На котел 9 кВ. нужен кабель 5*1.5мм2(медь)либо 5*4мм2 снова же в случае увеличения мощности следует предугадать подмену кабеля.Автомат 3р 16 А либо 3р 20-25А.

Читайте также: Напольный газовый котел: какой избрать, отзывы, советы спеца

В счетчик больше 16мм2 не заходит, если Для вас необходимо подавать конкретно в счётчик. По хоть какому СИП 16мм подают. А для котла — 13,5А на фазу, стало быть 2,5мм2 снутри дома довольно и автомат 3Р С16-20А .

Берите смело ввгнг 4*4 и пв 1 на 10 заземление. И будете спать расслабленно. Не все котлы имеют блок-тэн на 380. бытовые котлы запитываются 380 но тэны 230 потому берите 4*4 дабы не тянуть очередной провод

Каким кабелем по мощности подключать электрокотел на 6 и 9 кВт

Дабы знать, каким кабелем подключить электрокотел на 6 либо 9 кВт, можно пользоваться таблицей ниже. В любом случае необходимо осознавать, что кабель должен выдержать номинальную мощность электрокотла, и даже быть незначительно огромное по припасу.

Также необходимо знать, что для подключения электрокотлов к сети 220 Вольт, сечение кабеля должно быть больше, чем для подключения к трехфазной сети 380 Вольт. При всем этом принципиально осознавать, что дюралевый кабель выдерживает наименьшую нагрузку, чем медный.

Итак, для подключения электрокотла 6 кВт пригодится медный провод сечением более 4 мм². Если подключить электрокотел с таковой мощностью через кабель 2,5 мм², то он не выдержит нагрузки и сгорит. Более детализированную информацию о расчёте нагрузок на кабель вы сможете поглядеть тут: https://elektriksam.ru/raschet-nagruzki-na-kabel.html

Для подключения электрокотла 9 кВт, сечение проводника должно быть больше, но более 6 мм². Но необходимо знать, что электрокотлы мощностью выше 6 кВт не рекомендуется подключать к однофазовой сети 220 Вольт.

Поэтому, если котел будет подключаться к 380 Вольт, то и сечение проводника может быть уменьшено (разбито на 3 фазы). Для подключения 9 кВт электрокотла к трехфазной сети 380 Вольт полностью довольно будет четырёхжильного кабеля сечением 4 мм² (с медными жилами).

ВЫБОР ЭЛЕКТРОКОТЛА ДЛЯ ДОМА

Дабы верно избрать электрокотел для отопления дома, нужно учесть огромное количество причин , в том числе материал и толщину стенок, площадь остекления, температуру воздуха на улице зимой в вашем регионе, высоту потолков и огромное количество других.

Часто, такие расчеты поручают спецам, которые делают проект отопления дома, учитывающий все нужные свойства системы, в том числе тип и мощность электрокотла, часто предлагается даже определенная определенная модель либо несколько на выбор.

Правило животрепещуще для одноконтурных котлов, применяемых только для подогрева помещений, если же контура два, один из которых применяется для обогрева воды в системе жаркого водоснабжения, расчет нужно изменять, так же следует поступить при высоте потолков выше стандартных 2,5-2,7 м и в некоторых других случаях.

Итак, в нашем примере, площадь дома 120 кв.м. потому избран электрокотел мощностью 12 кВт, модель ZOTA — 12 серия «Econom» .

Особенности подключения электрокотла

Подключение электрического котла осуществляется через защитные устройства дифференциального тока — УЗО (в паре с автоматическим выключателем соответственного номинала) либо дифференциальный автомат. При использовании электрической розетки с вилкой для подключения котла, розетка должна быть оборудована заземляющим контактом. Обыденные штепсельные розетки могут применяться только для котлов малой мощности (до 3 кВт), для более массивных котлов могут применяться особые разъёмы, рассчитанные на соответственный ток, или котёл подключается к автоматическому выключателю.

Клемма со значком заземления должна соединяться с защитным проводом, системой уравнивания потенциалов и заземляющим устройством.

Если в вашем регионе действует дневной и ночной тариф на электроэнергию, то возможно окажется прибыльным установка в котельной теплоаккумулирующей ёмкости. Воду в ней можно нагревать котлом ночкой, а запасённое тепло применять днём, когда электроэнергия дороже. Для этого также должен быть установлен двухтарифный счётчик энергии.

Подбираем сечение жилы – какое сечение провода необходимо для 6 квт

1-ый вопрос, который обычно остается «за кадром», почему для подключения электрокотла необходимо применять кабель, а не отдельные провода?

В теории электромонтажа и нормативах, нет никаких запретов, дабы для питания электроустановок применять провода, подобранные по сечению и защищенные по всем правилам.

Другое дело, что делать проводку проводами труднее, либо вернее сказать неудобнее, чем кабелем. Провода нельзя проложить без защиты. Для их прокладки, непременно, необходимо применять железные либо электротехнические пластмассовые трубы. Затяжка проводов в трубы, просит некоторых способностей и особых приспособлений.

В отличие от проводов, кабельные полосы можно прокладывать: ПУЭ 2.3.33: открыто, в коробах либо трубах, в том числе трубах проложенных в полах и перекрытиях, … и двойных полах.

С другой стороны, свой дом это не промышленное создание и для пожарной безопасности древесного дома я бы защитил кабель железной трубой, в особенности если мощность у котла большая мощность.

Читайте также: Необходимо ли сливать воду из водонагревателя: вопрос, имеющий два ответа

Прокладка электрического кабеля для котла отопления

Прокладка электрического кабеля делается по нормативам электромонтажа в согласовании с устройством дома. Для древесного дома в трубах либо открыто, для каменного дома в коробах либо укрыто.

Электрический котел не подключается через розетку, кабель электропитания заводится в котел через заводские отверстия для подключения и подключается к автоматическому выключателю либо клеммам, установленным к корпусе котла в электрическом шкафу.

Принципиально! Любые скрутки, пайки, сварки и другие соединения не предусмотренные устройством котла запрещены.

Связь мощности и сечения кабеля

Существует ровная связь мощности подключаемого электрического оборудования и сечения, применяемых для питания проводников (кабеля либо проводов).

Примечание: Говоря про сечение кабеля, мы говорим о сечении жил кабеля входящих в его конструкцию.

Сущность этой связи в следующем. Каждый проводник способен без нагрева проводить электрический ток до определённой величины. Чем сечение проводника больше, тем больший ток он может проводить.

Так как существует математическая связь между силой тока и мощностью присоединенного устройства, другими словами математическая связь между сечением жил кабеля и мощностью, в нашем случае, электрического котла отопления.

Именуется такая зависимость «выбор проводников по нагреву» (ПУЭ-6, глава 1.3.). Считать ничего не надо, можно пользоваться таблицами ПУЭ.

Это для проводов

Это для кабелей

Воспользоваться таблицам легко.

• По наибольшей мощности котла считаете ток нагрузки (мощность делите на 220 либо 380 В);
• Отыскиваете по таблице ток нагрузки;
• Смотрите допустимое сечение жил проводников;
• Если необходимо округляете сечение в огромную сторону.

Для проверки используем таблицу 3 (пуэ 1.3.8).

• Котел 10кВт на 380 Вольт. Ток нагрузки 26,3 Ампера (округляем до 27 Ампер). Смотрим таблицу. Нужен кабель сечением жил 2,5 кв. мм по меди.
• Тот же котел на 220 Вольт. Ток нагрузки 45,5 Ампер (46 Ампер). Смотрим таблицу. Нужен кабель сечением жил 6 кв. мм по меди.
• Для кабелей с дюралевыми жилами необходимо избрать сечение жил на шаг больше, чем для меди, другими словами для котла 10 кВт, необходимо 4 мм и 10 мм.

Расчет площади сечения

Грамотный выбор проводного сечения позволяет обеспечивать надежность и безопасность электрической проводки. Основной показатель, на котором базируется стандартный расчет площади жилы либо её сечения — уровень продолжительно допустимой токовой величины.

Читайте также: Твердотопливный котел Dakon DOR 24 (24 кВт)

Расчет сечения провода в согласовании с нагрузкой, подразумевает суммирование мощности всех подключаемых электроприборов с выражением мощности в одинаковых единицах измерения — Вт либо кВт.

Согласно приобретенным расчетам определяются рациональные характеристики сечения по табличным данным для 6 кВт:

• 27 А и 220 В — поперечник медного проводника 2,26 мм при сечении 4,0 мм2;
• 15 А и 380 В — поперечник медного проводника 1,38 мм при сечении 1,5 мм2;
• 26 А и 220 В — поперечник дюралевого проводника 2,76 мм при сечении 6,0 мм2;
• 16 А и 380 В — поперечник дюралевого проводника 1,78 мм при сечении 2,5 мм2.

При выборе сечения необходимо держать в голове, что несоответствие площади жилы токовым нагрузкам способно спровоцировать перегрев, плавление изоляции, замыкание и пожароопасную ситуацию.

Маркировка кабеля

Кабели маркируются знаками и цифрами. Буковкы обозначают дюралевую жилу—материал изоляции жил—оболочки кабеля—свойство кабеля

• ВВГ – кабель в виниловой изоляции, виниловой оболочке с гибкими жилами из меди;
• АВВГА — то же самое, только с дюралевыми жилами.
• ВВГнг — медный кабель с чертой «не распространяет горение».
• НЮМ хороший ввезенный кабель с тройной изоляцией. Очень жесткий, потому в монтаже трудности.
• ПВС кабель (провод соединительный) с многопроволочными жилами, лучше не применять в стационарном электромонтаже.

Рекомендую применять для питания электрического котла кабель ВВГнг.

Советы экспертов

В качестве вывода, советы от экспертов:

• Хоть какое подключение котла необходимо основывать на наставлениях, данных в руководстве по эксплуатации котла;
• Кабель питания для электрического котла отопления не обязан иметь разрывов. Для надежной эксплуатации электропитание котла, должно быть выделено в отдельную электрическую группу;
• Уместно разглядеть возможность прирастить получаемое расчетное значения сечений жил кабеля на один шаг. Я считаю, что для котла отопления необходимо брать малое сечение кабеля по меди 4 кв. мм.

Здрасти! В доме 100 м2 планируется ставить электрический трехфазный котел на 9 кВт. Какое сечение кабеля нужно для подключения котла, и какое сечение кабеля необходимо для ввода от счетчика (380) с улицы в дом?

Комменты и отзывы

для котла отопления другими словами дойлера необходимы три фазы и кабель СИП-4*16

На дом как я помню дают разрешение на 15 киловатт.Смотрите свое тех. условие . Счетчик ставится 5-50А либо 10-60А, а автомат 3р 25А либо 3р 32А .Учитовать нужно длину полосы .Если в перспективе желаете прирастить мощность то стоит кинуть кабель помощнее.А так Для вас хватит кабеля сечением 4*4 мм2 (медь) либо 4*10 мм2 (алюминий).На котел 9 кВ. нужен кабель 5*1.5мм2(медь)либо 5*4мм2 снова же в случае увеличения мощности следует предугадать подмену кабеля.Автомат 3р 16 А либо 3р 20-25А.

В счетчик больше 16мм2 не заходит, если Для вас необходимо подавать конкретно в счётчик. По хоть какому СИП 16мм подают. А для котла — 13,5А на фазу, стало быть 2,5мм2 снутри дома довольно и автомат 3Р С16-20А .

Берите смело ввгнг 4*4 и пв 1 на 10 заземление. И будете спать тихо. Не все котлы имеют блок-тэн на 380. бытовые котлы запитываются 380 но тэны 230 потому берите 4*4 дабы не тянуть очередной провод

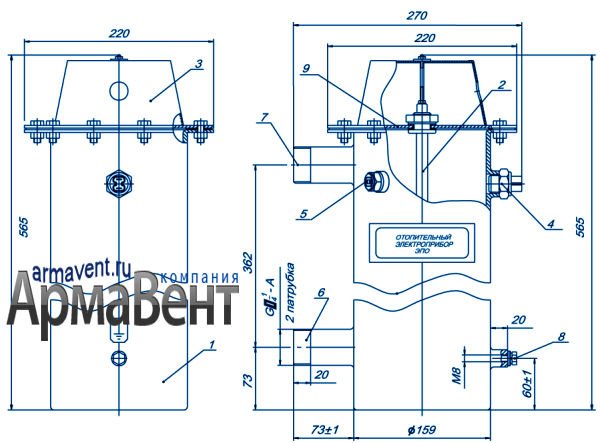

Схема подключения электрического котла к сети

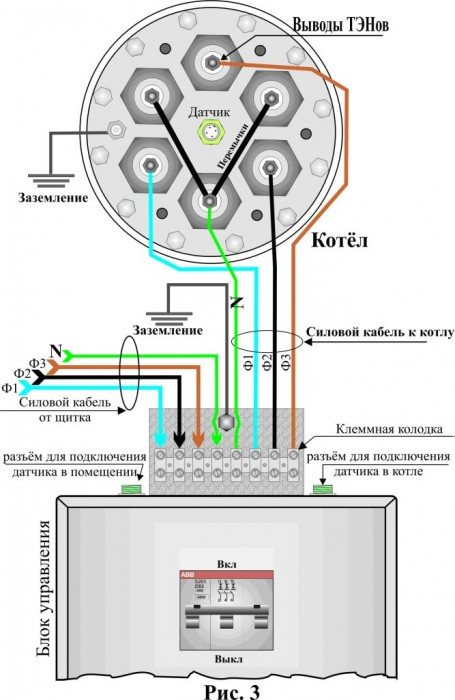

Перед тем, как подключить электрический котел отопления, следует учитывать, что подключение электрического котла к сети должно осуществляться средством проводки из меди. Сечение провода должно быть не наименьшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства наружного типа должны быть произведены через особые выводы для кабелей. Эти выводы должны размещаться в нижнем левом углу. Тут же должна находится и латуниевая клемма заземления с болтом размера М6.
