Напряжение прикосновения, это электрическое напряжение, возникающее на человеческом теле в момент одновременного его контакта с парой точек проводника под напряжением либо с парой проводящих частей электрооборудования, к примеру — проводом с покоробленной изоляции.
Вообщем понятие напряжение прикосновения относится к двум открытым для контакта проводящим частям или к открытой проводящей части и месту на поверхности земли либо пола, на котором стоит человек. Если даже человек не находятся на этот момент на обозначенном месте, можно по последней мере судить об ожидаемом напряжении прикосновения, другими словами о его предполагаемой величине.
Опасность напряжения прикосновения
Если изоляция электрооборудования, либо изоляция питающих проводов, линий, хотя бы отчасти повреждена, то велика возможность того, что на корпусах такового оборудования и на конструкциях, с которыми данное оборудование находится в контакте, появится определенное напряжение.
Например, стоящий на земле человек дотрагивается до каркаса какой-либо установки, который (каркас) по некий причине оказался под напряжением, хотя и заземлен при всем этом. В таком случае разность потенциалов между точками на земле, где размещены стопы человека, и корпусом, в том месте где происходит контакт, и будет численным значением напряжения прикосновения.
Если данное напряжение неопасно (в границах 2 вольт переменного напряжения), то нет обстоятельств для волнения, но если оно существенно выше (если хотя бы превосходит 36 вольт переменного), то это может быть небезопасно.

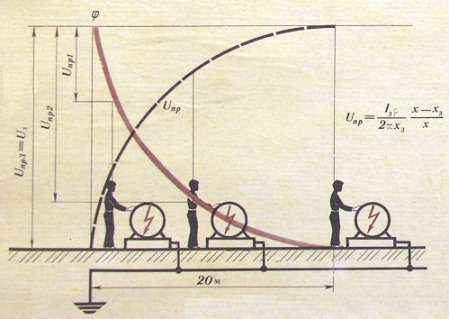

По мере того, как человек удаляется от места заземления установки, величина напряжения прикосновения для него возрастает. За пределами зоны растекания тока от установки, напряжение прикосновения будет равно напряжению конкретно на корпусе оборудования относительно земли. Тут зона растекания — это та часть земли, за пределами которой потенциал при замыкании частей установки под напряжением на землю принимается равным нулю.
Защита от электрического тока — это не только лишь надежная изоляция
Главные методы защиты людей от попадания под напряжение прикосновения:
- изоляция токоведщих частей электрического оборудования
- размещение небезопасных частей на недостижимой без специального оснащения высоте
- установка огораживаний и сигнализации небезопасного приближения
- наличие плакатов и символов, предупреждающих об угрозы
- диэлектрические средства персональной защиты
Между тем ни один из перечисленных методов защиты не является универсальным, потому лучше использовать сходу несколько.
Наличие надежной изоляции токоведущих частей — вот одно из основных критерий безопасности при эксплуатации электроустановок. Важная черта изоляции — ее сопротивление.
Согласно ПУЭ, сопротивление изоляции кабелей, даже тех, которые работают при напряжении ниже 1000 вольт, не должно быть ниже 0,5 МОм для провода каждой из фаз. А для обмоток статоров электродвигателей регламентированное значение доходит до 1 МОм при комнатной температуре!
Сущность в том, что когда человек касается, например обнаженного провода, ток через его тело определяется сопротивлением конкретно тела и напряжением прикосновения в текущих критериях. Но когда человек касается изолированного провода, то сопротивление изоляции врубается в цепь последовательно с телом человека, и падение напряжения, а так же ток через тело, получаются существенно меньше. Человек в данных критериях оказывается более защищен от поражения током.
Напряжение прикосновения в электробезопасности

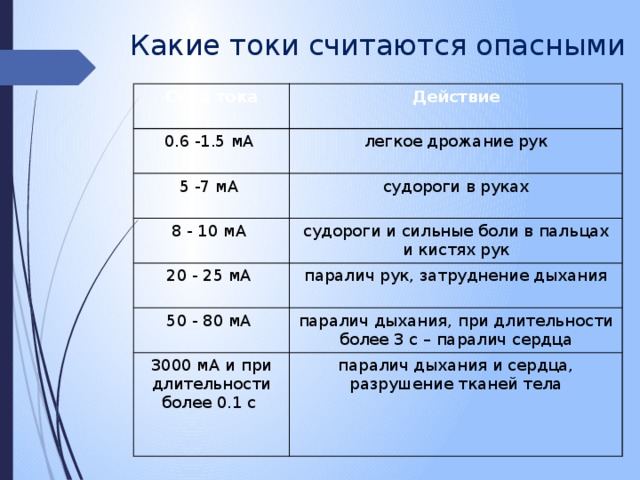

Как тяжело будет травмирован человек электрическим током, попав под напряжение? Это находится в зависимости от многих причин, таких как:
- род тока в сети
- путь прохождения тока в теле пострадавшего
- электрическое сопротивление тела
- напряжение прикосновения
Одно время мне доводилось слушать лекции по электробезопасности от доктора кафедры местного техникума.
Ведь как понятно, познания тех-персонала проверяются в течении года, и после удачной сдачи экзамена, присваивается группа. Потому из года в год всей аудиторие приходилось созидать, как этот доктор исполняет один и тот же трюк.
Трюк заключался в следующем: доктор, почетаемый человек преклонных лет, откровенно хулиганил, сгибая железную скрепку для бумаг и засовывая ее нагими руками попеременно в оба разъема электрической розетки 220 вольт. При всем этом последствий для здоровья доктора не наступало, током его не лупило. Так он иллюстрировал понятие напряжения прикосновения.
Другой иллюстрацией к этой же теме от такого же доктора был рассказ о том, как он подрабатывал цеховским электриком и инспектировал, не нагреваются ли контактные соединения в сборных щитах и распределительных устройствах. Способ проверки им был избран далековато не косвенный. Он просто щупал нагими руками зажимные болты и кабельные наконечники, находящиеся под напряжением, повергая в кошмар всех работников цеха и даже головного энергетика предприятия.
Естественно, за этим поведением доктора ощущается неприкрытая бравада и желание эпатировать публику. Но почему же его вправду не лупило током? Да так как напряжение его прикосновения к токоведущим частям было близким к нулю.
Напряжение прикосновения
Если малость знать электротехнику, то ответ предельно ясен. Ведь в согласовании с законом Ома каждый элемент цепи «берет на себя» часть напряжения, прямо пропорциональную его электрическому сопротивлению. Цепь в случае фокуса со скрепкой создается приблизительно такая: Фазный провод – скрепка – рука доктора – его нога – подошва его башмака – линолеум на полу – доски пола – бетонная стяжка пола – заземленные металлоконструкции строения.
Видите ли, между телом доктора и надежным «Нулём» есть масса частей цепи, сопротивление которых исчисляется, как минимум, Кило-Омами. Эти-то линолеум и доски и брали на себя все небезопасные 220 В. Потому каждогодная «скрепочная миниатюра» от доктора производила неизменное воспоминание только на уборщиц и завхозов, аттестующихся на первую группу по электробезопасности. Остальная аудитория была знакома с законом Ома довольно отлично.
Но, невзирая на то, что доктор много раз проводил такие опыты, повторять его подвиги не следует. И не только лишь так как нормами электробезопасности не рекомендуется дотрагиваться к токоведущим частям электроустановок, находящимся под напряжением. Просто, определяя напряжение прикосновения на глаз, совсем не сложно можно ошибиться с параметрами цепи. А такая ошибка может стать фатальной.
Например, доктор, щупая контакт в цеховой электроустановке, мог не увидеть, что из его башмака вероломно вылез гвоздь, и что неведомый благожелатель щедро оросил соляным веществом пол вокруг этой самой установки. Да к тому же руки у доктора могли некстати оказаться потными. И чем бы тогда кончилась эта обычная проверка?
Потому не следует надежды, что напряжение прикосновения будет малым. Необходимо держать в голове, что оно может принять и номинальную для электроустановки величину. Лучше проявить излишнюю внимательность, чем пострадать от своей беспечности.
Вопрос №3. Какое напряжение можно признать стопроцентно неопасным для персонала и работать без снятия напряжения, не применяя средства защиты?
Никакое напряжение нельзя признать вполне неопасным и работать без средств защиты. Так, к примеру, авто аккумулятор имеет напряжение 12-15 Вольт и не вызывает поражения электрическим током при прикосновении (ток через человеческое тело меньше порогового осязаемого тока). Но при случайном замыкании клемм аккума появляется мощная дуга, способная сильно обжечь кожу либо сетчатку глаз; также вероятны механические травмы (человек подсознательно отшатывается от дуги и может безуспешно свалиться). Точно также человек подсознательно отшатывается при прикосновении к сети временного освещения (36 Вольт, ток уже чувствуется), что угрожает падением с высоты, даже если ток, протекающий через тело невелик, и не мог бы вызвать поражения сам по для себя.
Т.о., сколь угодно низкое напряжение не отменяет применения средств защиты, а только изменяет их номенклатуру (вид), к примеру, при работе с аккумом следует воспользоваться защитными очками. Создавать работы на токоведущих частях без использования средств защиты можно только при полном снятии напряжения!
Вопрос №15. Какие конкретно, как и в каких случаях вывешиваются плакаты для обеспечения безопасности работ на токоведущих частях?
На ручках, ключах и кнопках управления всех коммутационных аппаратов, также на контактных стойках (основаниях) предохранителей, при помощи которых может быть подано напряжение к месту работы, д.быть вывешены плакаты «Не включать – работают люди», «Не включать – работа на линии».
Примыкающие с раб. местом не отключенные токоведущие части, доступные случайному прикосновению, д.быть на время работы ограждены.
Временными огораживаниями могут служить сухие, отлично укрепленные ширмы, накладки из дерева, миканита, гетинакса, текстолита, резины и т. п. На временных огораживаниях должны быть вывешены плакаты "Стой – небезопасно для жизни".
Перед установкой огораживаний с них должна быть кропотливо стерта пыль.
Установку огораживаний, накладываемых конкретно на токоведущие части, следует создавать с осторожностью, в диэлектрических перчатках и очках, в присутствии второго лица с IV квалификационной группой.
На всех приготовленных местах работы после наложения заземления вывешивается плакат «Работать здесь».
Во время работы персоналу бригады Воспрещается переставлять либо убирать плакаты и установленные временные огораживания и просачиваться на местность огражденных участков.
Вопрос №32. Перечислите меры первой помощи пострадавшему от электрического тока.
Меры первой помощи зависят от состояния, в каком находится пострадавший после освобождения его от электрического тока.
Для определения этого состояния нужно немедля произвести следующие мероприятия:
1. уложить пострадавшего на спину на твердую поверхность;
2. проверить наличие у пострадавшего дыхания (определяется по подъему грудной клеточки либо любым другим методом);
3. проверить наличие у пострадавшего пульса на лучевой артерий у запястья либо на сонной артерии на переднебоковой поверхности шейки;
4. узнать состояние зрачка (узенький либо широкий); широкий зрачок показывает на резкое ухудшение кровоснабжения мозга.
Во всех случаях поражения электр.током вызов доктора является неотклонимым независимо от состояния пострадавшего.
Если пострадавший находится в сознании, но ранее был в состоянии обморока, его следует уложить в комфортное положение (подстелить под него и накрыть его сверху чем-либо из одежки) и до прибытия доктора обеспечить полный покой, безпрерывно следя за дыханием и пульсом. Если доктора стремительно вызвать нереально, нужно срочно доставить пострадавшего в мед.пункт, обеспечив для этого нужные транспортные средства либо носилки.
Если пострадавший находится в безотчетном состоянии, но с уцелевшим устойчивым дыханием и пульсом, его следует ровно и комфортно уложить, распустить и расстегнуть одежку, сделать приток свежего воздуха, давать нюхать нашатырный спирт, обрызгивать его водой и обеспечить полный покой и неизменное наблюдение. Сразу следует срочно вызвать врача. Если пострадавший плохо дышит – очень изредка и конвульсивно (как умирающий), ему следует делать искусственное дыхание и массаж сердца.
Переносить пострадавшего в другое место следует исключительно в тех случаях, когда ему либо лицу, оказывающему помощь, продолжает грозить опасность либо когда оказание помощи на месте нереально.
БИЛЕТ№16
