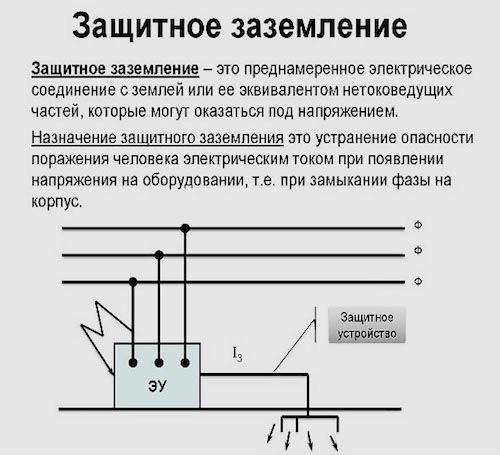

Защитное заземление значительно увеличивает безопасность людей, живущих в квартире либо личном доме, также работников компаний, связанных с электроустановками и оборудованием. Данные системы разрабатываются и создаются квалифицированными спецами, а в определенных критериях могут быть устроены и своими силами. В большинстве случаев приходится решать задачку, как измерить сопротивление заземления, так как от этого параметра почти во всем зависит работоспособность всей системы. Его величина не должна превосходить установленного наибольшего предела, определяемого Правилами устройства электроустановок, в неприятном случае защита не сумеет полностью делать свои функции.

Как работают заземляющие системы

Действие защитных заземляющих систем основано на свойстве электрического тока, в согласовании с которым он стремится течь по проводникам, владеющим наименьшим сопротивлением. Тело человека относится к категории добротных проводников, его сопротивление условно считается 1000 Ом. Поэтому, для того дабы ток уходил в сторону заземления, его сопротивление должно быть намного меньше, чем у человека. В согласовании с ПУЭ данное значение не превосходит 4 Ом.

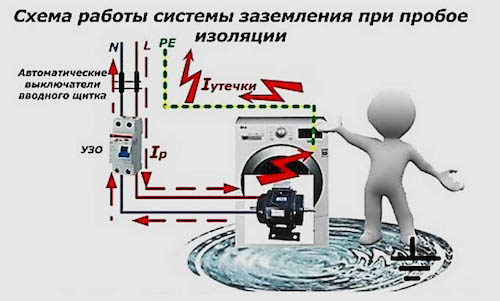

В случае неисправности какого-нибудь электрического устройства, к примеру, из-за пробоя изоляции, на его корпус попадает ток, другими словами, в этом месте возникает потенциал. В случае касания рукою этой части, ток пойдет в землю по направлению от руки-через тело-в сторону ноги. В таких случаях человек подвергается смертельной угрозы, так как даже 100 мА могут привести к необратимым процессам. Установка защитного заземления, измеряемого в предстоящем, дает возможность очень понизить возможность негативных последствий.

Каждый современный электрический устройство оборудуется внутренним заземлением, когда отдельный контакт вилки соединяется с корпусом. При включении такового устройства в розетку, выходит соединение с общей системой заземления. В случае какого-то нарушения либо повреждения, ток утечки буде уходить в землю через заземляющий провод с маленьким сопротивлением. Потому замеры сопротивления имеют огромное значение, позволяя держать под контролем его величину и не допускать выхода за границы установленных значений.

Зачем необходимы проверки заземления

Для того дабы заземление полностью делало свои функции, нужно поддерживать исправность заземляющего контура. С этой целью производятся повторяющиеся замеры сопротивления мультиметром, по результатам которых определяется состояние всей системы.

Если контур находится в исправном состоянии, то при появлении аварийной ситуации ток по заземляющему проводнику будет уходить к токоотводящим электродам. Так как они контактируют с грунтом всей собственной поверхностью, все проходящие токи стремительно и умеренно уйдут в землю.

Но, длительное нахождение в грунте и неизменный контакт с землей приводит к образованию на железных поверхностях окисной пленки, равномерно переходящей в коррозию. В итоге, создаются препятствия нормальному прохождению тока, сопротивление частей конструкции увеличивается. На некоторых участках ржавчина становится более ярко выраженной, в связи с наличием в этих местах химически активных веществ, повсевременно контактирующих с металлом. Потому начинать проверку следует с определения технического состояния частей системы.

Топ наилучших мультиметров

Равномерно коррозия преобразуется в отдельные чешуйки, которые начинают отслаиваться от металла и препятствовать в этом месте электрическому контакту. В предстоящем количество таких мест увеличивается, вызывая повышение сопротивления всего контура. В заземляющем устройстве наступает утрата электрической проводимости, и оно уже не полностью отводит в землю небезопасные токи. Таким макаром, понижаются общие защитные характеристики системы.

Установить реальное состояние контура может быть только при помощи замера сопротивления. Техно сторона этого процесса основывается на законе Ома для участка цепи. Данная процедура проводится при помощи источника напряжения с заблаговременно известным четким значением. После того как будет измерена сила тока, можно просто найти сопротивление. На практике все не так просто, как в теории, так как есть определенные методики и правила замеров, которые требуют четкого соблюдения.

Общие правила проведения замеров сопротивления

Стандартная проверка заземления содержит в себе следующие способы:

• Зрительно проверяются болтовые и сварные соединения.

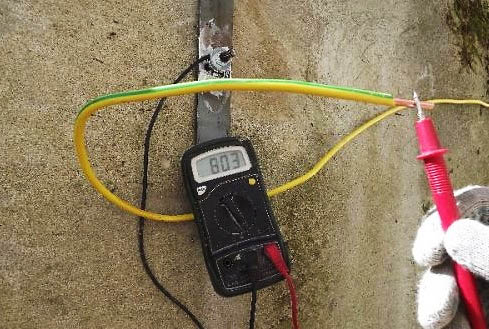

• Проводятся замеры сопротивления контура заземления мультиметром.
• Проверяется удельное сопротивление грунта.

Все измерения производятся при помощи особых устройств. Рекомендуется воспользоваться мегомметрами, которые больше всего подходят для этих целей. Существует особый устройство М-416 переносного типа, работающий на базе компенсационного способа с внедрением потенциального электрода и вспомогательного заземлителя. Нижний и верхний пределы измерений составляют 0,1-1000 Ом, температурный спектр – от минус 25 до плюс 60 С. Питание устройства осуществляется 3-мя батарейками по 1,5В.

Измерение сопротивления заземления осуществляется в следующем порядке:

• Устройство необходимо установить на ровненькую горизонтальную поверхность и откалибровать. С этой целью в режиме контроля нажимается красноватая кнопка, потом она удерживается, а стрелка устанавливается в нулевое положение. Измерительное устройство необходимо расположить очень близко к заземлителю, так как соединительные провода сами владеют некоторым сопротивлением.

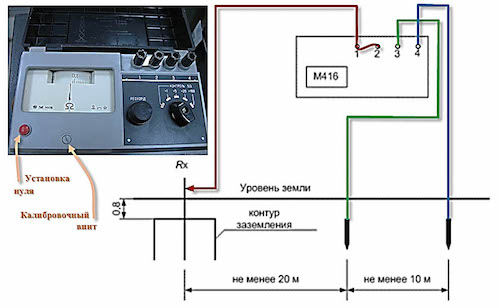

• Перед тем как проверить сопротивление, выбирается требуемая схема подключения. Она может быть трех- либо четырехзажимной, обозначенной на крышке устройства.
• В землю забивается стержень зонда и вспомогательный электрод на глубину не ниже 50 см. Грунт обязан иметь естественную плотность и не быть насыпным, а удары наносятся кувалдой точными прямыми ударами.
• Место подключения заземляющего проводника к электроду зачищается от старенькой краски. Сечение медных проводов составляет 1,5 мм 2 .
• Конкретное измерение защитных устройств начинается с выбора спектра х1. После нажатия на красную кнопку необходимо крутить ручку, дабы установить стрелку на нулевое значение. Огромные значения сопротивлений измеряются в соответственных спектрах х5 либо х20. Для замеров заземления полностью довольно спектра х1, который и выдаст требуемое сопротивление на шкале устройства. Измерения должны производиться при определенной погоде с наибольшей плотностью грунта.

Как воспользоваться мегаомметром

Подобные замеры проводятся и в зимнее время при сильных морозах при сильно замороженном грунте. Не рекомендуется определять сопротивление при увлажненной погоде, так как приобретенные данные будут сильно искажаться.

Измерения амперметром и вольтметром

Во время проведения замеров оценивается контактная поверхность контура, так как конкретно она плотно соприкасается с землей. Для того что бы измерить заземление, на расстоянии приблизительно 20 м от защитного устройства в грунт забиваются основной и дополнительный электроды. Потом к ним подается переменный ток со размеренными показателями. В итоге, появляется электрическая цепь, состоящая из источника напряжения, проводов и электродов, по которой будет протекать ток. Его величина измеряется амперметром, а не мультиметром.

Поверхность заземляющего контура и контакт основного электрода перед тем, как их померить кропотливо очищаются от металла, после этого к ним подключается вольтметр и на этом участке измеряется падение напряжения. Приобретенное значение следует поделить на силу тока, измеренную амперметром, в итоге получится сопротивление на данном участке цепи. Если требуются неточные грубые замеры заземлителей, можно полностью ограничиться этими приобретенными данными.

Более четкие результаты получаются методом корректировки, когда из приобретенного значения отнимается сопротивление соединительных проводов. Сразу учитываются диэлектрические характеристики грунта и их воздействие на токи растекания снутри почвенной структуры.

Более отменно замерить сопротивление заземления могут только квалифицированные спецы, использующие современную улучшенную технологию. При их выполнении используются промышленные высокоточные метрологические приборы, также основной и вспомогательный электроды, помещаемые в почву, как и при замерах предшествующим методом.

Они инсталлируются на одной полосы, с интервалом от 10 до 20 метров, охватывая измеряемый заземляющий контур. Шина контура соединяется с измерительным зондом очень маленькими проводниками. Сам устройство для измерения через клеммы соединяется с главным и дополнительным электродами, находящимися в земле.

Подача переменной ЭДС осуществляется через вспомогательный электрод, находящийся в грунте. В эту же цепочку заходит сама земля, соединительные проводники и первичная обмотка трансформатора тока, обозначенного на рисунке знаками ТТ. В итоге, на вторичной обмотке трансформатора появляется ток I1. При помощи специального реостата – реохорда выставляются равные напряжения, другими словами, U1 = U2. Схожее равенство получается из-за установки нулевого значения показаний измерительного устройства V, соединенного с реохордом через измерительный трансформатор ИТ.

Как мультиметром проверить транзистор

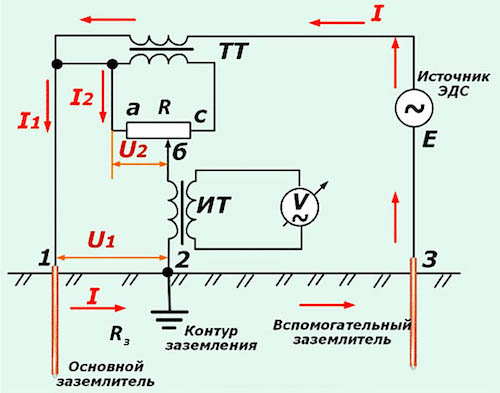

Для расчетов сопротивления заземления RЗ применяется система уравнений, состоящая из следующих компонент: U1 = I1 х Rз; U2 = I2 х Rаб; U1 = U2; I1 = I2. Если решить эту систему, то получится, что сопротивление заземления будет равно заземлению участка аб: Rз = Rаб. Величина Rаб определяется стрелкой, которая подвижной частью ручки устанавливается на недвижной шкале. После чего можно просто отыскать сопротивление заземления.

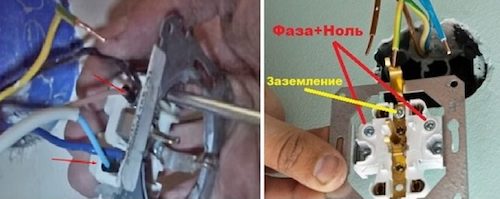

Как проверить заземление в домашних розетках

После покупки жилища часто оказывается, что все электромонтажные работы уже выполнены, и появляется неувязка проверки заземления в розетках. Начинать проверку до измерения сопротивления заземления рекомендуется с зрительного осмотра. Необходимо обесточить квартиру и разобрать всякую из розеток. Она должна быть оборудована нужной клеммой с подключением заземлительного проводника желто-зеленого цвета. Если же в наличии только два провода кофейного и синего цвета (фаза и ноль), это означает, что заземление отсутствует.

Но присутствие третьего проводника еще не значит, что заземление исправно и может вполне делать свои функции. Потому следует выполнить специальную проверку мультиметром. Все деяния выполняются в следующем порядке:

• Вводный автомат необходимо включить, дабы в розетках было напряжение.
• Тестер устанавливается в режим напряжения.
• Касаетесь щупами фазного и нулевого замеренных контактов и измеряете напряжение между ними. Если все в порядке, на табло высвечивается 220В.
• Вточности такие же деяния производятся мультиметром относительно фазного и заземляющего контактов. Показатель напряжения будет малость отличаться, но его наличие уже свидетельствует о том, что заземление есть. Когда на дисплее устройства числа отсутствуют, это означает, что контура заземления нет вообщем либо он неисправен.

При отсутствии измерительных устройств, проверку можно выполнить средствами находящимися под рукой. Самодельный тестер состоит из патрона с лампочкой, проводов и концевиков со щупами. На самом деле, это рядовая контролька, которую применяют многие электрики.

Одним щупом необходимо коснуться фазного, а другим – нулевого провода. При всем этом лампочка зажигается. Дальше щуп, прикасавшийся к нулю, необходимо переместить на выступающий контакт заземления. Если лампочка вновь зажгется, поэтому, защитная система находится в рабочем состоянии. Слабенький свет показывает на нехорошее состояние контура, а отсутствие свечения – на его неисправность.

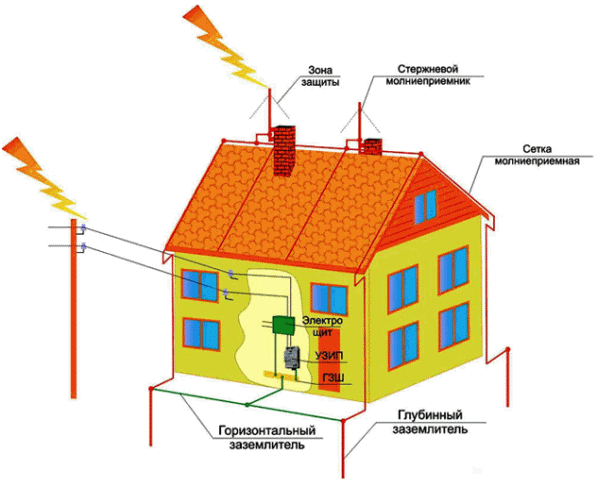

Сопротивление заземления молниезщиты

Принцип деяния громоотвода — перехват молнии и перенаправление разряда в землю для нейтрализации. Но эффективность всей системы находится в зависимости от величины сопротивления заземления молниезащиты, другими словами от возможности грунта всасывать электрический ток. Параметр измеряется в Ом, должен стремиться к нулю, но, структура почв не позволяет достигнуть безупречного значения.

Нормы для сопротивления заземления молниезащиты

В Аннотации по устройству молниезащиты РД 34.21.122-87 регламентированы наибольшие значения противодействия растеканию тока для разных категорий построек и сооружений, с учетом удельного сопротивления грунта:

• I и II категория — 10 Ом;
• III категория — 20 Ом;
• Если электропроводность превосходит 500 Ом*м — 40 Ом;
• Внешние установки — 50 Ом.

Сопротивление падает в 2-5 раз при увеличении силы тока молнии.

Качество заземления молниезащиты

Главный параметр — сопротивление заземления — находится в зависимости от конфигурации заземлителя и удельного сопротивления земли. Для вычисления значения существует особая формула. Но для готовых заземлителей задачка существенно упрощается: производитель предоставляет заблаговременно подсчитанный коэффициент, который довольно помножить на удельное сопротивление грунта, дабы получить разыскиваемое значение.

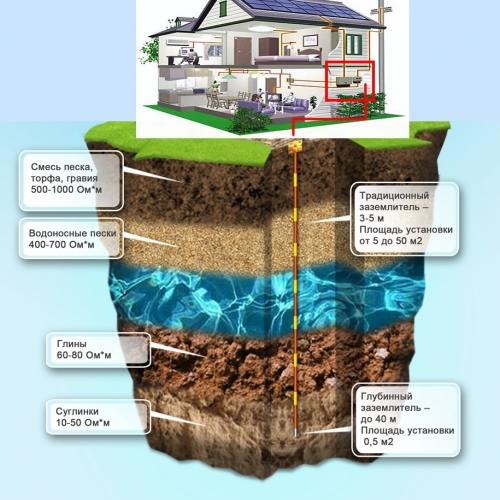

Удельное сопротивление для разных грунтов

Значение сначала находится в зависимости от влажности и состава земли, плотности прилегания пластов, наличия кислот, солей и щелочей. Рассчитывается методом проведения геологических изысканий. Это комплекс сложных мероприятий, потому при расчетах принято применять справочные величины:

• Песочный грунт, увлажненный поземными водами — 10-60 Ом*м;
• Песок сухой — 1500-4200 Ом*м;
• Бетон — 40-1000 Ом*м;
• Чернозем — 60 Ом*м;
• Глина — 20-60 Ом*м;
• Илистая почва — 30 Ом*м;
• Садовая земля — 40 Ом*м;
• Супесь — 150 Ом*м;
• Суглинок полутвердый — 100 Ом*м;
• Солончак — 20 Ом*м.

На практике сопротивление молниезащиты всегда будет ниже расчетного значения: при погружении электрода в землю существенно понижается удельное сопротивление из-за уплотнения и увлажнения земли грунтовыми водами.

Требования к заземлителю

Согласно РД 34.21.122-87 для заземления нужно более 3-х электродов вертикального типа. Расстояние между ними — как минимум вдвое больше, чем глубина погружения. Не считая того, СО 153-34.21.122-2003 просит, дабы расстояние от стенок строения до электродов было более 1 метра.

Уменьшение сопротивления заземления

Так как удельное сопротивление земли — величина относительно неизменная, для роста электропроводности нужно изменять конфигурацию заземлителя: наращивать площадь соприкосновения электродов с грунтом. Можно удлинить проводник либо сделать контур заземления: несколько раздельно стоящих электродов соединяются в единую сеть. В расчет берется сумма площадей.

Современные заземлители — эффективны и ординарны в установке. Электроды заглубляются до 30 метров. Благодаря этому удается существенно уменьшить общую площадь, компактно расположить заземлитель молниезащиты в критериях ограниченного места. Для монтажа не необходимы особые инструменты, штыри стыкуются между собой муфтой с резьбовым соединением. Медное покрытие электродов обеспечивает защиту от коррозии, увеличивая срок службы до 100 лет!

Цены на заземляющие электроды и комплектующие

Измерение сопротивления заземления и периодичность проверок

Выполняются при помощи особых устройств (измерительных комплексов) по данной схеме измерений в нескольким точках смонтированного контура молниезащиты. Данные показаний заносятся в специальную форму — протокол проверки сопротивлений заземлителей и заземляющих устройств.

Замеры создают всегда по окончании монтажа системы молниезащиты и заземления, также после выполнения ремонтных работ как на устройствах молниезащиты, так и на самих защищаемых объектах и поблизости них. Приобретенные данные вносят в акты (протоколы проверок), паспорта заземляющих устройств и журнальчики учета.

Примеры протоколов и паспортов можно поглядеть по этой ссылке.

Не считая внеочередных мероприятий существует регламент проведения измерения значений сопротивления, которые производят для различных категорий построек и сооружений с следующей периодичностью: для категории I II — 1 раз в год перед сезоном гроз, для III категории — не пореже 1 раза в 3 года, для взрывоопасных объектов и производств — не пореже 1 раза в год.

Принципиально применять при всем этом приборы, поверенные подабающим образом, также верно избрать точки измерений. Вот почему нужно обращаться при всем этом в спец организации, которые имеют в собственном распоряжении квалифицированный персонал и нужные приборы, также могут гарантировать для вас качество работ на определенный промежуток времени.

Компания "МЗК-Электро" предлагает квалифицированный установка заземления. Бывалые спецы проведут нужные расчеты, подберут наилучшее по цены и эффективности решение для определенного объекта. В работе используем сертифицированное оборудование от ведущих производителей. Доверьте проектирование громоотвода экспертам — вы гарантированно получите надежную молниезащиту!

Как проверить заземление – мегаомметром и в домашних критериях

Дабы заземление исправно работало, сопротивление его проводников не должно быть выше, чем 4 Ома, и нужно часто смотреть, дабы этот показатель не возрос. Дальше разбираемся, как проверить заземление, дабы найти, способна ли защита отлично работать. Разглядим, какие для этого пригодятся приборы, как нередко нужно проводить проверку, и какой для этой работы нужен минимум теоретических познаний.

Измерение сопротивления заземляющего контура Источник gradusplus.com

Базы функционирования заземляющих систем

На корпусах некоторых электрических устройств (с высочайшей проводимостью, к примеру, железных) может скапливаться потенциал из-за попадания тока в случае пробоя изоляционного слоя проводки. При наличии таковой неисправности хоть какое касание к корпусу устройства чревато прохождением тока от устройства к «земле» через человека (от руки и дальше по телу и ноге в «землю»). При неблагоприятном стечении событий это может привести к смертельному финалу, т.к. довольно только 100 мА, дабы поражающие процессы от удара током в человеческом организме привели к необратимым последствиям.

Как понятно, электрический ток стремится перейти по проводникам с меньшими показателями сопротивления. Это его свойство и служит основой для функционирования хоть какой защитной заземляющей системы. На самом деле, заземление – это соединение железных частей электроустановок с проводником наибольшей ёмкости и малого сопротивления, что надёжно защищает человека от удара электричеством, если оно попадает на корпус устройства.

Человеческий организм, состоящий в главном из воды, считается неплохим проводником с условным сопротивлением в 1000 Ом. Расчёты демонстрируют, что электрический ток «пройдёт мимо» человека, если будет течь по проводнику со существенно ме́ньшим сопротивлением, которое не превосходит 4Ом и 8Ом – при напряжении в цепи 380В и 220В соответственно. Конкретно эти значения указаны в ПУЕ и нужно на них ориентироваться.

Постоянная проверка и измерение заземления, рассмотренные ниже, в состоянии заранее предупредить вероятные нехорошие последствия.

Схематическое изображение системы заземления фактически любого бытового устройства Источник gradusplus.com

В кабеле питания любого современного электрического устройства содержится особый провод, который соединяет корпус устройства с отдельным контактом на вилке. Когда эта вилка вставляется в розетку, то этот контакт соприкасается с заземляющей клеммой розетки, и, поэтому, со всем заземлением строения.

Если вследствие повреждения проводки произойдёт утечка электрического тока, то последний уйдёт в землю через заземляющую проводку, у которой малое сопротивление. Дабы эта защита исправно работала, ключевое значение имеют характеристики сопротивления, контроль за которыми позволяет не допустить и предупредить вероятные злосчастные случаи.

Необходимость постоянных проверок

Необходимость поддержания исправности заземляющего контура считается неотклонимым условием для действенного функционирования системы. Потому нужна повторяющаяся проверка заземления мультиметром (как самого доступного тестера для мещанина), по результатам которой будет определяться работоспособность контура.

При обычной исправности заземления, неважно какая появившаяся аварийная ситуация приведёт к отводу электрического тока по заземляющему проводнику в токоотводящие элементы, которые размещены в грунте, от которых электрический разряд стремительно и равномерному разойдётся вглубь земли.

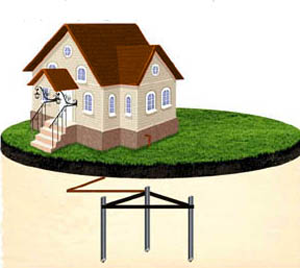

Схема заземления личного дома Источник sovet-ingenera.com

Надёжность хоть какой электрической цепи назад пропорциональна количеству соединений проводников – чем их меньше, тем лучше. Но в любом случае, избавиться от них стопроцентно нельзя. Не считая того, нужно учесть, что часть соединений находятся в грунте и от долгого с ним контакта на металле токоотводящих электродов создается окисная прослойка, приводящая к непредотвратимому появлению коррозийного слоя.

Результатом может стать возрастание сопротивления частей устройства и появление препятствий при движении тока. Плюс, наличие любого вещества с завышенной хим активностью на участке грунта, в который заходит заземление, приводит к очень резвому появлению ржавчины, так как железные части контура ведут взаимодействие с почвой повсевременно.

С течением времени коррозия приводит к появлению отдельных чешуек, начинающих процесс отслоения от металла, и, поэтому, тем усугубляется электрический контакт. Тем самым сопротивление контура увеличивается, т.к. количество этих коррозийных участков становится огромным. Заземляющее устройство теряет характеристики электропроводимости, увеличивается возможность неполного отведения электротоков в почву и общий уровень защиты снижается.

Как результат, проверка обычно начинается с оценки технического состояния контура и его составляющих.

Пример коррозии заземляющего устройства Источник gidpokraske.ru

Измерение сопротивления контура заземления даёт возможность проверить безопасность системы. На техническом уровне этот вычисление сопротивления по закону Ома, известному всем ещё по школьному курсу физики. Если известны напряжение и сила тока в источнике тока, либо мы можем из измерить, то довольно легко найти сопротивление, разделив напряжение на силу тока. Но практика несколько труднее и имеет ряд особенностей и правил по измерению, требующих их обязательного выполнения.

Проф измерение (внедрение мегаомметра)

Принятый застыл заземления включает последовательность действий:

• следует выполнить визуальную проверку соединений на болтах и сваренных контактах;
• снять показания сопротивления всего контура;
• произвести проверку удельного сопротивления почвенного слоя.

Осуществляются замеры спецприборами. Хорошим считается мегаомметр, подходящий для этого идеальнее всего.

Мегаомметр – модель М-416 Источник pribor-service.ru

Дальше разглядим, как проверить заземление мегаомметром, на примере спецприбора М-416, который оснащается электродом и вспомогательным заземляющим элементом. Наименьшими и наивысшими измерительными пределами устройства являются характеристики 0,1 – 1000 Ом, а допустимые колебания температуры совершенно подходят для наших широт (-25 °С – +60 °С). К тому же устройство является переносным с питанием, осуществляемым обыкновенными полуторавольтовыми батарейками.

Измерение сопротивления заземляющих устройств проводится так:

• Устройство выставляется в ровненькое положение и калибруется. Для этого врубается режим контроля, нажимается красноватая кнопка и держится до установки индикатора в положении «ноль». Измерения делаются как можно поближе ко вводу заземления в грунт, дабы сопротивление соединительной проводки не оказывало влияние на достоверность результатов измерений.
• Выбирается подходящая схема подключения для проверки характеристик сопротивления (трёх- или четырёхзажимная, как обозначено схемой на лицевой панели устройства).

Видео описание

Коротко о теории и практике применения омметров М-416 и М-4001 поведано в этом видео:

• В почву на глубину выше полметра забивается стержень зонда и придаточного электрода. Осуществляется это на грунте с естественной плотностью (не насыпанном и не взрыхлённом) путём забивания с помощью кувалды.
• В месте соединения проводки заземления и электрода принципиально произвести зачистку остатков яркого покрытия. Используются провода из меди с площадью сечения 1,5мм².
• Начинать конкретную работу по измерению сопротивления защитных устройств рекомендуется, выбрав спектр «х1». После нажатия красной кнопки, ручка устройства крутится до того времени, пока стрелка не установится на нулевой отметке. Более высочайшие характеристики сопротивления необходимо замерять, выбирая огромные спектры – «х5» или «х20». Для промеров сопротивления защитного контура применяется показатель «х1», достаточный для отображения результатов на приборной шкале.

Нормально создавать такие замеры в очень плотном грунте и при летних сухих погодных критериях. Произвести такие же замеры можно и зимой, но рекомендуется это делать во время морозов, когда грунт очень промёрз. Не нужно создавать измерения в сырую погоду, т.к. приобретенные данные будут сильно искажены, а поэтому недостоверны.

Проверка заземления электронным мегаомметром Источник uk-parkovaya.ru

Проверка заземления в домашней сети (внедрение мультиметра)

Обычно, в новеньком жилище, уже проведена разводка электросети, потому, нужно знать, как проверить сопротивление заземления уже установленных штепсельных розеток.

Эти работы также должны начинаться с проведения зрительного осмотра предмета измерения. Следует обесточить сеть и снять защитную крышку хоть какой из розеток, что оборудована специальной клеммой для подключения проводника заземляющего контура (обычно, жёлто-зелёный провод). Если к контактам подведены только два провода (фаза и ноль, обычно, кофейного и синего цвета соответственно), то это совершенно точно гласит об отсутствии заземления.

Если же 3-ий провод все таки находится, то это не является гарантией его исправного функционирования. Нужно провести функцию специальной проверки мультиметром. Последовательность такая:

• Врубается вводной автомат, дабы в сети (розетках) было напряжение.
• Тестер переключается в режим измерения напряжения – как правило это значок «ACV».

Видео описание

Наглядно, как проверить работоспособность заземления в розетке при помощи мультиметра, показано в этом маленьком видео:

• Щупы устройства прикладываются к контактам, и замеряется напряжение между фазным и нулевым проводом. Для домашней сети это должны быть стандартные 220В.
• Подобные замеры выполняются мультиметром с фазой и «землёй» – итог должен быть приблизительно таковой же, как и в прошлом измерении. Если на шкале устройства показывается ме́ньший показатель напряжения, означает, заземление работает плохо. Если устройство не реагирует на соприкосновении щупов с контактами, означает, заземляющий контур не подключён, или неисправен.

Даже когда в доме отсутствуют измерительные приборы, есть возможность произвести проверку при помощи средств находящихся под рукой. Пригодится самодельное устройство в виде лампочки, вкрученной в патрон, от которого отходят отрезки проводов с зачищенными контактами на концах. В народе его именуют «контролька». Такое устройство время от времени применяется электриками-самоучками (и не только лишь), но, обычно, её использование не рекомендуется специалистами.

Для проверки один контакт «тестера» соприкасают с фазой, а 2-ой – с нолём. Загорание лампочки говорит о наличии напряжения. Потом контакт от ноля перемещают к заземляющему проводу. Работа лампочки свидетельствует о наличии рабочей защитной системы. Слабенькое либо прерывающееся свечение гласит о наличии заморочек в контуре, а полное отсутствие света – об его полной неисправности.

Внешний облик панели более распространённого электронного мультиметра с пояснениями к использованию Источник lifehacker.ru

Кратко о главном

Сопротивление исправно функционирующего заземления должно быть 4 Ома. Так как с течением времени сопротивления на соединениях проводников может возрастать, то нужно часто делать проверку заземления – приблизительно каждые 12 месяцев.

Есть несколько методов, как замерить сопротивление заземления домашней сети. Мастера проводят эти работы с применением такового устройства как мегаомметр. В бытовых критериях можно пользоваться стандартным мультиметром либо даже самодельной «контролькой», но нужен определённый опыт, дабы верно интерпретировать их показания.

В целом, проверки базируются на законе Ома – проверяется напряжение в цепи и сила тока и по ним рассчитывается сопротивление. Процедура проведения замеров достаточно ординарна и по силам мещанину, если он знает базы работы с электричеством и правила электробезопасности. Если есть сомнения в собственных способностях, то рекомендуется обратиться к услугам профессионалов.
