Какие провода необходимы для личного дома

Для того, что бы организоватьWi-Fi сеть в личном доме, пригодится конечно подключение к вебу, ну и сам Wi-Fi роутер, который уже будет раздавать веб на все ваши устройства. Если, к примеру, ассоциировать личный дом с квартирой, либо каким-то кабинетом, то для дома не нужен особый маршрутизатор, либо, еще какое-то особое оборудование. Все отличие в том, что по сопоставлению с квартирой, личный дом находится обычно за городом, где не всегда есть возможность подключить обыденный, кабельный веб.

Потому, если вы собрались сделать в собственном личном доме подключение к вебу по Wi-Fi, ну и по сетевому кабелю, то для вас поначалу необходимо избрать метод подключения к вебу, оператора (интернет-провайдера) , а потом, уже под определенное подключение необходимо избрать Wi-Fi роутер. Ну и личные дома, обычно, намного больше обыденных квартир, и в несколько этажей. Потому, вероятнее всего пригодится установка не только лишь 1-го Wi-Fi роутера, но и ретранслятора Wi-Fi сети, либо нескольких роутеров. Для того, что бы Wi-Fi сеть покрывала весь дом, и все этажи. Около личного дома, обычно еще есть дворик, где можно погреться на солнышке. Потому, для многих принципиально, что бы веб по Wi-Fi так же работал во дворе около дома.

Конкретно в этих моментах мы попытаемся разобраться в статье. Выясним, какой веб лучше подключить в личный дома, какой роутер избрать, как его установить и выполнить так, что бы Wi-Fi сеть работала по всему дому. Думаю, конкретно это для вас и необходимо.

Разделим статью на несколько разделов:

• Подключение к вебу в личном доме: в городке, за городом, либо в селе. Выбор метода подключения, и интернет-провайдера.
• Выбор Wi-Fi роутера для раздачи веба по беспроводной сети в личном доме.
• Усиление Wi-Fi сети в доме. Что делать, если Wi-Fi не ловит на всех этажах, и во дворе.

Вы сможете сходу перебегать к необходимому разделу. К примеру, если у вас веб уже подключен, либо вы понимаете какой подключить, то сможете сходу перебегать к выбору маршрутизатора.

Какой веб подключить в личный дом?

Что бы подключать свои телефоны, планшеты, ноутбуки, и другие устройства к вебу по Wi-Fi, к маршрутизатору, который будет раздавать беспроводную сеть, необходимо подключить веб. Потому, сперва, необходимо провести веб в дом. Самый лучший веб в плане стоимость/качество/скорость, это обыденный кабель Ethernet. Либо, что там на данный момент еще, как бы оптоволокно становится пользующимся популярностью методом подключения к вебу. В городке, в квартире можно без заморочек подключить таковой веб. Стоит он не недешево, а скорость там отменная.

Если ваш дом находится в городке, либо даже за городом, то непременно необходимо узнать, есть ли возможность подключить кабельный веб. Можно спросить у соседей, может быть у них уже подключен веб, и вы можете вточности такой же провести в свой дом. Необходимо прежде всего узнать, какой метод подключения вообщем вероятен на вашей местности.

Давайте разглядим различные технологии подключения, начнем с самых хороших:

• Обыденный кабельный веб (Ethernet) , либо оптоволокно. Непременно необходимо узнать, есть ли возможность протянуть таковой кабель в свой дом.
• ADSL веб. Подключение по телефонной полосы. Если у вас есть стационарный телефон, то сможете узнать у собственного оператора, предоставляет ли он подключение к вебу в вашем населенном пт.
• Беспроводной 3G, 4G LTE веб через USB модем. Почти всегда, это единственный метод подключить веб в личном доме. В особенности, если ваш дом находится в селе, где нет способности провести кабельный веб. Веб с USB модема так же можно пораздавать по Wi-Fi, все отлично работает. Нужен только особый роутер. Разглядим этот вопрос ниже в статье.
• InnerFeed и AirMax. К примеру, в Украине, провайдер Интертелеком предлагает услугу "Домашний веб Wi-Fi". Если честно, не знаю, какие провайдеры предоставляют такое подключение в Рф и в других странах. Таковой тип подключения намного лучше, чем через USB модем. Скорость лучше, а главное стабильнее. Ну и тарифы дешевле. Из минусов: драгоценное оборудование (антенна), и нужна ровная видимость с вышкой. Потому, покрытие пока-что не очень огромное.
• Спутниковой веб для личного дома. Если честно, я не очень в нем разбираюсь. Знаю, что это очень недешево, трудно, и ничего неплохого в нем нет. Потому, рассматривать его не буду. Не самое пользующееся популярностью подключение.

Мне кажется, что 4G веб на данный момент уже лучше работает, чем к примеру ADSL. Тут уже выбирать для вас. Смотрите по тарифам, по скорости подключения.

Вероятнее всего, вы будете подключать 3G, 4G LTE веб. Поглядите, какие есть предложение от операторов, что там по тарифах и покрытию. Лучше, избрать оператора, у которого наилучшее покрытие в вашем районе. Если на вашей местности очень нехороший сигнал 4G, либо даже 3G, то пригодится установка специальной антенны. Но, это для вас уже даст подсказку оператор, услугами которого вы желаете пользоваться.

Думаю, с подключением к вебу в личном доме мы разобрались. Интернет-провайдер может для вас предложить модем, либо Wi-Fi роутер, который будет раздавать беспроводную сеть. Если у них таковой услуги нет, либо предложенное оборудование для вас не подходит, то необходимо будет самому избрать, приобрести и установить маршрутизатор. Роутер избираем зависимо от веба, который вы провели в свой дом. Ну и не надо забывать о площе, на которую необходимо пораздавать Wi-Fi сеть, и о нагрузке, которую должен выдерживать роутер.

Выбор Wi-Fi роутера для личного дома

Не так давно, я опубликовал животрепещущую статью с советами по выбору маршрутизатора для квартиры, либо дома. Статья большая, подробная, сможете почитать.

Обновление: в огромных личных домах, когда 1-го роутера недостаточно, я рекомендую устанавливать Wi-Fi Mesh системы. С помощью их можно выстроить одну бесшовную Wi-Fi сеть по всему дому и даже во дворе. Расширить сеть можно за счет установки дополнительных модулей.

Маршрутизаторы не делятся на те, которые для квартир, домов, кабинетов и т. д. Главное, что бы роутер поддерживал подключение к вебу, который проведен в ваш дом.

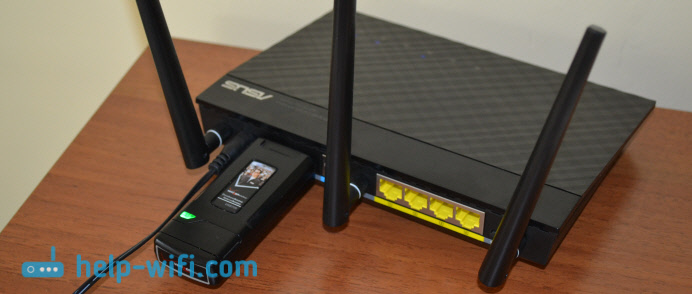

Если веб через USB модем

Если у вас веб через 3G/4G модем, то непременно нужен роутер, который поддерживает USB-модемы. Если на роутере есть USB-порт, то это еще не означает, что он умеет подключаться к вебу через модем и раздавать его по Wi-Fi. По выбору маршрутизатора с поддержкой USB-модемов, я писал в статье: как пораздавать веб по Wi-Fi c 3G USB модема? Роутеры с поддержкой USB модемов.

Все просто: подключаем модем к роутеру, задаем нужные характеристики, и все готово. Роутер получает веб от модема, и раздает его по Wi-Fi и по кабелю. Смотрится это приблизительно вот так:

Если у вас нехороший прием, то скорость веба может быть очень низкой. В таком случае, может посодействовать установка специальной антенны. И непременно, сделайте настройку модема (антенны) на наибольший прием через программку AxesstelPst EvDO BSN, и только после опции, подключайте его к роутеру.

Если веб через обыденный кабель (Ethernet), либо ADSL

Если у вас уже есть ADSL модем, то можно приобрести самый обыденный маршрутизатор с WAN разъемом RJ-45, соединить его с модемом, и он будет раздавать веб по всему дому. Есть много роутеров, которые поддерживают подключение телефонного кабеля (WAN разъем RJ-11) . Либо, вернее будет сказать ADSL модемы, которые могут раздавать Wi-Fi.

Ну и если в дом, от провайдера проложен самый обыденный сетевой кабель (RJ-45), то для вас нужен обыденный маршрутизатор. На рынке их на данный момент сильно много. Обзор на некоторые модели сможете поглядеть в категории https://help-wifi.com/category/otzyvy-i-informaciya-o-routerax/. Так же, у нас есть аннотации по настройке многих роутеров, различных производителей.

Если у вас большой дом, и вы будете подключать много устройств, то на роутере советую не сберегать. В особенности, если планируете глядеть онлайн видео, играть в онлайн игры и т. д. Ну и радиус покрытия Wi-Fi сети, в некий степени так же находится в зависимости от мощности, и соответственно цены маршрутизатора.

Что делать, если Wi-Fi не ловит по всему дому и во дворе?

И так, подключили вы веб, установили в собственном доме Wi-Fi роутер, веб по беспроводной сети работает, но как это нередко бывает, покрытие есть не во всех комнатах. А в случае с личным домом, Wi-Fi может не ловить на других этажах, и во дворе около дома. Потому, нам необходимо как-то расширить радиус деяния Wi-Fi сети. Выполнить это можно несколькими методами:

• Если сигнал в подходящих комнатах все таки есть, но он очень слабенький, то можно испытать усилить его без покупки каких-либо устройств. К примеру, настройкой роутера, и другими методами, о которых я писал в этой статье. Либо, подменой антенн на роутере, на более массивные. На покупку антенн, уже необходимо потратится. Еще, советую избрать среднее размещение маршрутизатора.
• По моему воззрению, самый сбалансированный вариант, это покупка и установка репитера. Что такое репитер, можно почитать здесь. Не так давно я писал аннотацию по установке и настройке репитера от компании TP-LINK. Ретранслятор будет просто усиливать уже существующую Wi-Fi сеть.
• Можно установить очередной маршрутизатор. К примеру, на втором этаже. Если есть возможность, то соединить роутеры идеальнее всего по сетевому кабелю, и 2-ой настроить в режиме точки доступа. Так же, роутеры можно соединить по беспроводной сети, в режиме репитера, либо в режиме моста WDS. Тут уже все находится в зависимости от модели и производителя маршрутизатора. Сможете почитать статью: соединяем два роутера по Wi-Fi и по кабелю.
• Веб по электросети в личном доме. Я не шучу �� Благодаря технологии HomePlug AV, и особым адаптерам, можно пропустить веб по обыкновенной электрической проводке, и подключится к нему из хоть какой розетки по всему дому. К примеру, у вас на нижнем этаже стоит роутер. Включаем около него в розетку особый PowerLine адаптер, к которому подключаем веб. А на втором и 3-ем этаже, ставим еще по одному PowerLine адаптеру, к которым можно подключать устройства по кабелю, либо даже по Wi-Fi. Либо, установить и подключить к ним еще по одному роутеру. Вариантов сильно много, и для личного дома, это хорошее решение. Я уже писал о настройке таковой схемы на примере адаптеров TP-LINK TL-WPA4220KIT.
• Если для вас необходимо не плохое покрытие Wi-Fi сети во дворе, то идеальный вариант, это установка внешней точки доступа. Которая ставится снаружи дома, подключается к роутеру (модему), и дает хорошее покрытие Wi-Fi по всей местности около вашего дома.

Подведем итоги

Поначалу находим, и определяем себе самый лучший метод подключения к вебу, который есть в том месте, где находится ваш дом. Если есть возможность провести кабель, отлично. Если нет, то вероятнее всего придется подключать 3G, 4G LTE веб.

Как обусловьтесь со методом подключения, необходимо избрать маршрутизатор. Главное, что бы он работал с вашим подключением к вебу. Ну и ориентируйтесь по размерам вашего дома, по количеству устройств, и по нагрузке, которую должен выдерживать роутер. Для огромного, личного дома, лучше брать не самую дешевенькую модель роутера.

Когда все настроите, проверьте, всюду ли ловит Wi-Fi сеть, где для вас это нужно. Если возникнут трудности с покрытием, то читайте советы выше, выбирайте себе сбалансированный вариант, и расширяйте радиус покрытия Wi-Fi сети в собственном доме и во дворе.

Если остались вопросы, то спрашивайте в комментах. С радостью отвечу, и постараюсь посодействовать советом. Всего неплохого!

Аспекты выбора кабеля для видеодомофона

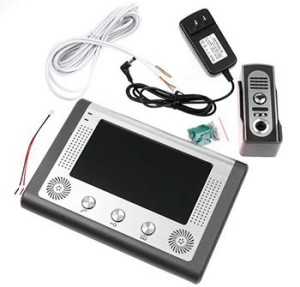

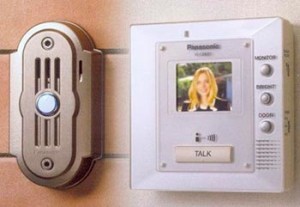

Такая система, как видеодомофон состоит из отдельных электронных устройств, которые соединены между собой кабельными линиями. Необходимо знать, что соединительные провода, при организации всех видеосистем играют роль более важную, чем сами электронные составляющие. Кабель для видеодомофона, некорректно подобранный либо низкого свойства, может стать предпосылкой не только лишь нарушений в работе устройства, но и полного его отказа. Для того дабы верно избрать кабель, необходимо разбираться в главных его свойствах, а так же в узнаваемых брендах.

Содержание:

Требования к кабелю для подключения видеодомофона

Конструкции видеодомофонов, зависимо от жилья, предполагают размещение соединительных кабелей не только лишь в помещении, но и на улице. Потому есть определённые требования, предъявляемые к токопроводящим жилам и к изоляции.

В качестве токопроводящих линий в большинстве случаев применяется медная проволока различного поперечника, но компании, производящие дешевый кабель низкого свойства, обычно, применяют железную проволоку, покрытую узким слоем меди. Такие обмеднённые жилы могут употребляться как в коаксиальном кабеле, используемом для подключения аналоговых видеокамер так и в кабеле из скрученных проводников (витая пара), который применяется для цифровых устройств. Так как видеодомофон считается одним из частей системы безопасности квартиры либо дома, применять таковой кабель не рекомендуется.

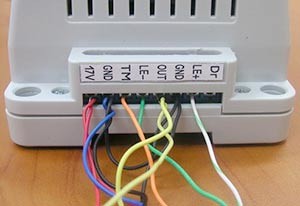

Подсоединение проводов к видеодомофону

Для подключения кабельных линий в видеодомофонах используются колодки с клеммами, где провод зажимается под винт. Металлической обмеднённый провод, в отличие от медного, ненадёжно фиксируется в таком зажиме, а переменный контакт может послужить предпосылкой выхода устройства из строя. Не считая того в тех местах, где стёрлось медное покрытие, непременно возникнет коррозия, в особенности в точках подключения внешней панели. Потому для соединения отдельных узлов видеодомофонов следует использовать только медный кабель.

Изоляция кабеля. К изоляции кабелей, которые применяются в помещении, особенных требований не предъявляется. Кабели для видеодомофонов, созданных для уличного применения, обязаны иметь изоляцию из целофана. Этот материал отлично защищает кабель от завышенной влажности, перепадов температур и солнечного уф-излучения. Кабель для подключения видеодомофона характеризуется таким принципиальным параметром, как помехозащищённость. В коаксиальном кабеле роль экрана играет железная оплётка, которая соединяется с корпусом устройства. Кабель «витая пара» так же выпускается с общим экраном либо с отдельным экранированием каждой пары.

Кроме видеодомофона обитатели многоквартирных и личных домов нередко устанавливают такие приборы, как видеозвонки. Они делают фактически те же функции, что и домофон с камерой, но не всегда оборудуются таким широким функционалом. Почитать про видеозвонки вы сможете здесь.

Дабы установить видеонаблюдение в подъезде многоквартирного дома следует знать все аспекты технического направления и правовые нюансы, касающиеся данного вопроса. Специально для ответа на него мы приготовили вам развернутую статью, изучить которую вы сможете перейдя по ссылке http://nabludaykin.ru/videonablyudenie-v-podezde.

Главные разновидности кабелей

В видеодомофонах могут употребляться разные типы соединительных кабелей. Тип определенного кабеля для видеодомофона определяется областью использования. Обычно провода для видеодомофонов могут употребляться для следующих целей:

• Передача видеосигнала от камеры на абонентское устройство;
• Подача напряжения питания на электронный замок.

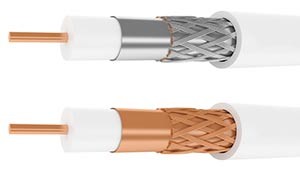

Коаксиальный кабель типа РК-75

РК-75 — Коаксиальный кабель для подключения видеодомофона с медным центральным проводником

Главным видом кабеля, применяемого для передачи аналогового сигнала, является коаксиальный кабель. Он имеет несимметричную конструкцию, состоящую из следующих компонент:

• Центральный проводник;
• Изолирующий слой;
• Экранирующая оплётка;
• Наружняя изоляция.

Центральный проводник, по которому транслируется сигнал, изготовляется из медной проволоки и может быть одножильным либо многожильным. Дальше идёт слой изолирующего полимера, который обеспечивает защиту кабеля от негативных погодных причин. Это может быть полипропилен либо вспененный целофан. Для монтажа удобнее применять кабели для видеодомофонов с защитной оболочкой из вспененного целофана, так как они допускают извивы малых радиусов.

Экранирующая оплетка осуществляется из проволоки особенного плетения и слоя дюралевой фольги. Она делает функцию экрана и в неотклонимом порядке подключается к точке заземления, по другому она просто будет работать в оборотной последовательности, а конкретно притягивать помехи подобно антенне. Коаксиальный кабель выпускается разных типоразмеров и характеризуется определёнными электрическими параметрами:

• Полоса передаваемых частот;
• Коэффициент затухания;
• Волновое сопротивление.

Ввезенный коаксиальный кабель RG-59

Так как полоса частот в кабелях, применяемых для видеодомофонов, не является определяющей величиной, то допустимо использование любого кабеля, подходящего по физическим чертам. Величина коэффициента затухания сказывается лишь на огромных расстояниях. Для соединения камеры и базисного блока применяется кабель с сопротивлением 75 Ом. Это основной параметр, на который необходимо ориентироваться, выбирая кабель. Наибольшая длина коаксиальной кабельной лини не должна превосходить 100 метров. В большинстве случаев применяется кабель российского производства РК-75-6-12 либо его забугорные аналоги – RG-6 и RG-59. РК-75-6-12 расшифровывается следующим образом: радиочастотный коаксиальный кабель 75 Ом, поперечником по изоляции 6 мм, 1 – обыкновенной теплостойкости (до 125 ° С), 2 – номер разработки.

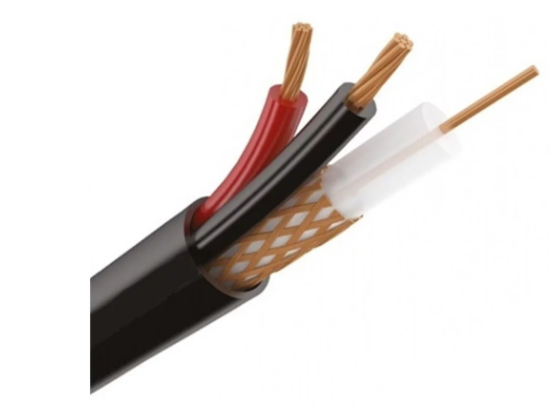

Комбинированный кабель КВК

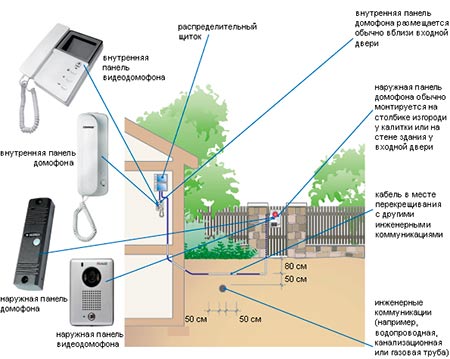

Схема подключения видеодомофона в пригородном доме

Если видеодомофон имеет аналоговую конструкцию, а вызывная панель установлена на наружных воротах пригородного дома, то для питания камеры нужна отдельная линия для подачи неизменного напряжения. В целях понижения издержек и удобства монтажа, в таких системах применяется комбинированный кабель для домофона с камерой. Он состоит из типового коаксиального кабеля с волновым сопротивлением 75 Ом и двухпроводной полосы для подачи напряжения питания. Таковой кабель обозначается следующим образом: КВК-2ПВ(ПП)-2х0,5 (0,75) где:

• КВК – кабель для видеонаблюдения комбинированный;
• 2 – радиочастотный кабель типа РК-75;
• П – изолирующий слой из вспененного целофана;
• В – наружняя изоляция из поливинилхлорида;
• П – наружняя изоляция из светостабилизированного полиэтиэтилена;
• 2 – два многожильных провода, сечением 0,5 мм.

Электрические характеристики такового кабеля определяются параметрами РК-75.

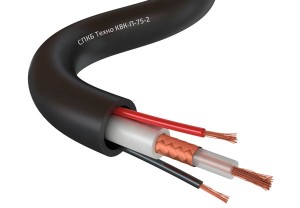

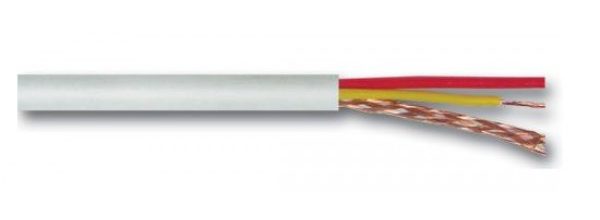

Комбинированный КВК кабель

Кабель для подключения видеодомофона с изоляцией из поливинилхлорида (В) предназначен для применения в помещениях, а кабель, имеющий полиэтиленовое покрытие (П) отлично выдерживает любые климатические условия и применяется для внешнего монтажа. Он может прокладываться в земле, но с неотклонимым внедрением железного либо пластмассового рукава. Воздушная линия может быть проложена кабелем КВК-Пт, в конструкции которого предусмотрен металлической тросик для крепления.

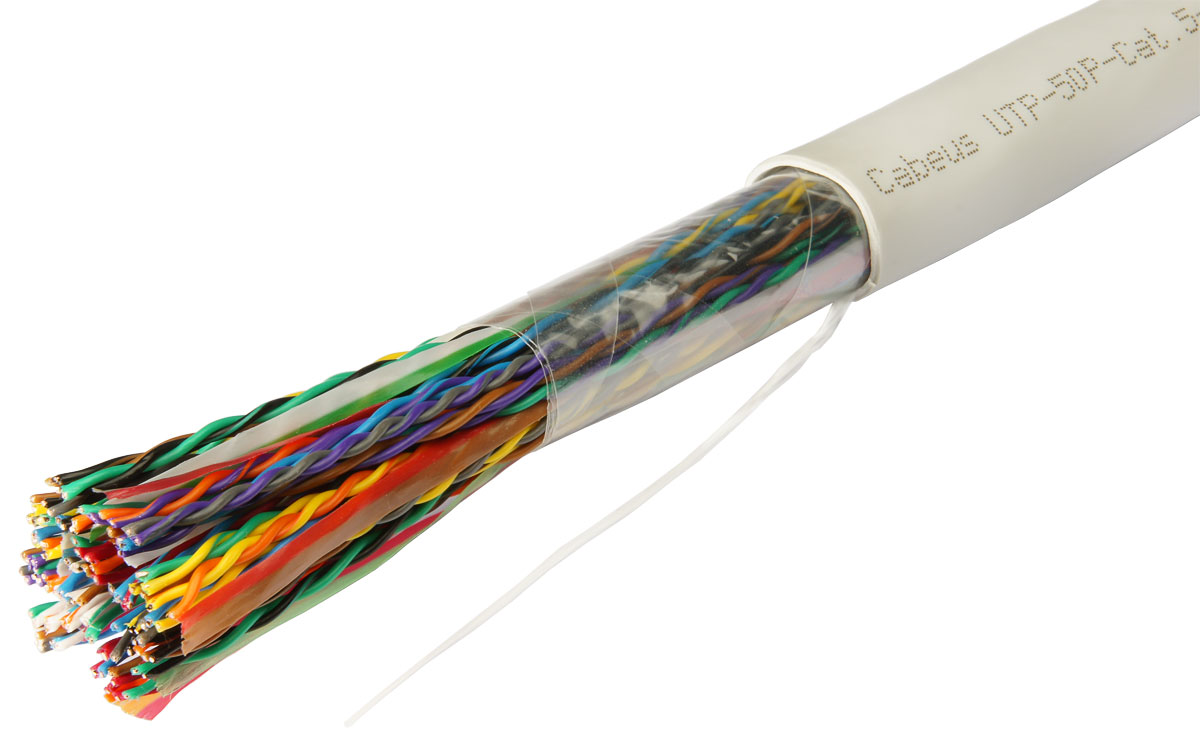

Кабель «витая пара»

Кабель такового типа нашёл обширное использование в цифровых устройствах. Конструктивно он состоит из нескольких линий, любая из которых представляет собой два одножильных провода (пару) скрученных между собой с определённым шагом. Пореже используются кабели с многожильными проводниками. Число таких пар в кабеле, обычно, кратно двум и может быть разным. Кабель именуется «витая пара» (twisted pair-TP) и имеет следующие модификации:

• UTP – неэкранированный кабель;
• FTP – кабель где все пары защищены общим экраном;
• STP – кабель где любая пара помещена в отдельный экран;
• SFTP – кабель где экранированные пары дополнительно помещены в общий экран.

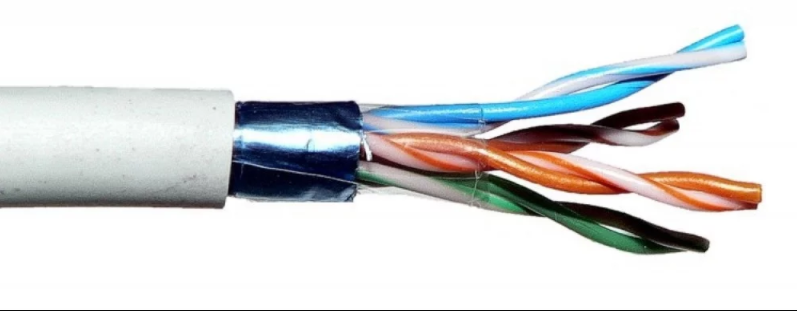

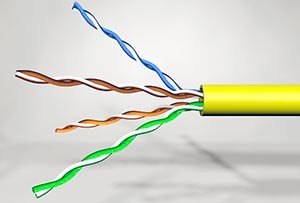

Кабель «Витая пара»

Кабель для домофона с камерой типа UTP маркируется следующим образом: FTP Cat.5-4х2х0,5. Кабель с общим экраном, пятой категории, состоящий из четырёх пар проводников поперечником 0,5 мм. Категория обозначает скорость передачи данных. В этом случае данная величина равна 100 Мбит/сек. Цифровой сигнал по такому кабелю может передаваться на расстояние до 300-500 метров. Наружняя изоляция кабеля может быть выполнена из разных материалов:

• PVC – поливинилхлорид;
• PP – полипропилен;
• PE – целофан.

Кабель с ПВХ оболочкой применяется для монтажных работ в помещениях, а кабель с полипропиленовой и полиэтиленовой изоляцией может применяться для внешних работ.

Кабель ШВЭП

Для подключения вызывных внешних панелей в видеодомофонах нередко применяется кабель типа ШВЭП. Он применяется для передачи видеосигнала, подачи питания на камеру и для управления электронным замком. Он состоит из нескольких многожильных проводов, один из которых помещён в экранирующую оплётку. Кабель выпускается с проводниками 1-го поперечника. ШВЭП 4х0,12 состоит из четырёх многожильных проводов. Таковой кабель предназначен для внешнего монтажа и допускает передачу видеосигнала на расстояние до 60 метров. Подключение электронного замка для видеодомофона можно выполнить изолированным многожильным проводом ШВВП-2х0,75 мм.

Советы спеца по выбору кабеля

До того как решать, какой кабель нужен для видеодомофона, нужно поначалу избрать определенную модель такового устройства. И самое главное – кабель для видеодомофона должен быть неплохим. Комбинированный кабель КВК, российского производства, отвечает всем требованиям и может употребляться без ограничений. При выборе коаксиального кабеля можно направить внимание на продукцию таких компаний как «Cavel», «Belden» и «CommScope». Следует выбирать кабель RG-6 либо RG-59, который отличается высочайшим качеством и длительным сроком службы.

Кабель «витая пара» делается многими компаниями и при выборе следует уделять свое внимание на материал проводников и не получать кабель с жилами из обмеднённой стали. Так как для подключения видеодомофона не нужна получать километры кабеля, сберегать на том, дабы приобрести 20-30 метров не стоит. Следует избегать продукции китайских производителей. Они продают кабель по очень низкой стоимости, используя железные жилы и низкосортный пластик для наружной изоляции.

Какой кабель лучше применять для подключения видеодомофона в многоквартирном либо личном доме?

Для тех, кто устанавливал домофон с аудиосвязью, не составит особенного труда провести кабель для видеодомофона. Принцип тот же. Только для видеосигнала тянется отдельная жила.

Главное — это верно подобрать проводку, дабы она обеспечивала доброкачественную связь между монитором и панелью вызова. Так как разновидностей проводов сильно много и новенькому в качестве материала, маркировке, изоляции очень тяжело разобраться. Эта статья поможет для вас получить исходные познания о кабелях для видеодомофонов.

Нормы и требования к высококачественному кабелю

Видеодомофоны сконструированы таким макаром, дабы для каждого абонента их устанавливали на разном расстоянии и даже на улице. Потому кабель должен отвечать всем этим чертам, зависимо от окружающей среды.

Для неплохой проводки применяют в качестве основного материала медь. Но компании, которые изготавливают низкокачественные провода применяют заместо меди сталь. В данном случае воспользоваться такими моделями для видеосвязи не рекомендуется.

ВНИМАНИЕ! Если вблизи с местом прокладки кабеля есть массивные источники электромагнитного поля, лучше поменять маршрут либо применять проводку с отдельной экранной изоляцией.

Относительно оболочки особенных требований не предъявляется. Но, если монтажные работы проходят вне помещения, спецы считают, что целенаправлено применять кабель с изоляционным материалом из полипропилена.

Таковой материал защитит провод от воды, резких температурных перепадов, уф-излучения.

ВНИМАНИЕ! Если изоляционный материал повреждён, с таким кабелем работать категорически запрещено.

Как избрать кабель для домофона: обзор видов

Различные марки кабеля применяют для различных нужд. О каждом подробнее.

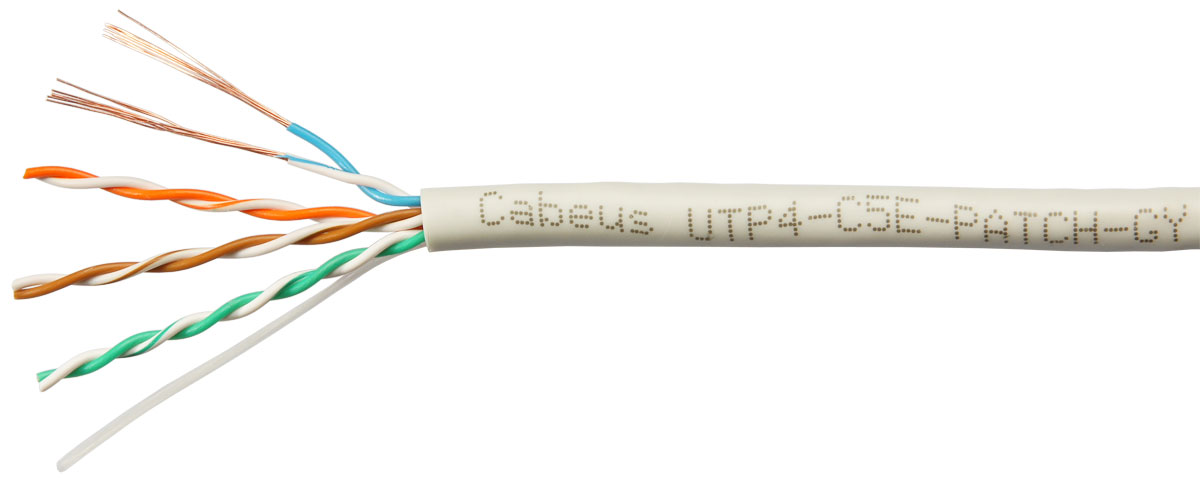

UTP (Витая пара)

В цифровых разработках этот вид кабеля выбирают прежде всего. Представляет он из себя оболочку. Снутри размещаются несколько жил.

Любая жила представляет, из себя две скрученные проволоки (пара). Малое количество таких пар добивается двукратного числа, но их может быть и больше. Кабель маркируется по следующему принципу:

• UTP — обыденный кабель без дополнительной защиты;
• FTP — все пары тянуться вкупе, но они защищены общей экранированной защитой;
• STP — любая пара изолирована экранированной оболочкой;
• SFTP — гибрид STP и FTP, т.е. любая пара находиться в экранированной оболочке, а весь пучок защищает отдельный экран.

Пример. Маркировка UTP-кабеля «FTP Cat.4-6х2х0,5» расшифруется следующим образом. Кабель витая пара, где все жилы спрятаны под одним изоляционным экраном 4-й категории.

Кабель состоит из 6 пар проводников, которые имеют поперечник 0,5 мм.

ВНИМАНИЕ! Маркировка не обозначает внешнюю оболочку. Она может быть сделана из различных материалов.

Тип изоляции маркируется по-своему:

• PVC (ПВХ) — поливинилхлоридный материал;
• PP — полипропиленовый материал;
• PE — полиэтиленовый материал.

КСПВ (Коаксиальный)

Уникальный кабель, который имеет неординарную схему оплётки. Он состоит из:

• основного провода;
• изоляционного покрытия;
• экранирующей оплётки;
• общей изоляции.

Основной провод, по которому идёт сигнал, может состоять из одной жилы (одножильный), но может быть и многожильным. Изоляционное покрытие обычно изготавливают из особенного изолирующего полимера.

Но он может быть изготовлен из вспененного целофана. Ещё есть полипропилен. Этот слой защищает провод от наружных погодных критерий.

ЭТО Принципиально! Вспененный целофан комфортен тем, что он очень покладистый, когда дело касается маленьких извивов.

Железную оплётку делают из дюралевой фольги. Она отражает электромагнитные волны, оставляя сигнал чётким. Но её необходимо непременно заземлять.

По другому заместо того, дабы отталкивать помехи, их будут притягивать.

В большинстве случаев таковой тип кабеля применяют, дабы передавать сигнал на короткие расстояния.

КВК 2П (Комбинированный)

Таковой тип кабеля применяют только для того, дабы соединять панель вызова и монитор через улицу.

Т.е. — наружняя изоляция должна быть отлично защищена от наружных воздействий, а в качестве источника питания камеры должна быть выделена отдельная линия.

Он представляет, из себя отдельную экранированную жилу (сопротивление 75ОМ) и две параллельные полосы.

Поэтому, экранированный провод проводит ток через улицу, а параллельные полосы питают устройство уже в помещении.

Изоляцию для такового кабеля делают или из поливинилхлорида (В), или из целофана (П). Потому, до того как брать кабель, следует пристально изучить маркировку.

Так как поливинилхлорид применяют для работы снутри помещения, а целофан подойдёт для внешних работ.

ШВЭВ и ШВЭП

Этот тип кабеля был разработан только для видеодомофонов.

Он состоит из нескольких линий, которые представляют, из себя отдельные провода для каждого устройства.

Т.е. — в общей оболочке есть отдельная линия для видеосигнала, отдельная линия для электронного замка, отдельная линия для аудиосвязи и т.д.

Какой кабель избрать?

До того как обусловиться с выбором кабеля, сначала необходимо обусловиться с некоторыми пт:

1. Где будет, протянут кабель. На улице, в помещении, поблизости массивного источника электромагнитных волн.
2. Измерить расстояние между блоком вызова и монитором.

При выборе кабеля, нужно выбирать из высококачественных моделей. Т.е., сам провод должен быть медным.

Если расстояние между устройствами меньше 30 м., а проводка тянется в помещении, можно приобрести витую пару. Провода необходимо незначительно.

Потому спецы советуют не сберегать на таких мелочах.

Но для уличных работ подойдёт КВК — кабель российского эталона.

Для передачи сигнала на расстояние от 100 м. обычно берут КСПВ — кабель. Но тут есть маленькой подкол.

Фирма производитель должна быть такая:

Непременно на бренде должна стоять маркировка RG-6, но подойдёт и RG-59. Этот тип проводки прослужит длительно.

Советы по прокладке и монтажу

ВНИМАНИЕ! Перед тем, как заниматься монтажными работами с проводкой, следует отключить питание во всём доме.

Если расстояние между монитором и блоком вызова не превосходит 30 м, тогда жилы снутри оплётки могут быть хоть какой толщины (от 0,4 мм).

Для этого спецы советуют выбирать или витую пару (UTP), или коаксиальный кабель (КСПВ). Линий снутри изоляционного материала должно быть не меньше 4-х.

Если в домофонной системе находятся дополнительные устройства, нужно применять от 6 жил и больше. А по мере надобности прокладывать дополнительную проводку.

ЭТО Принципиально! Для того, дабы провести видеодомофонную связь спецы не советуют применять кабель с толстыми жилами. Более того — зажимы, в которые закрепляются провода, не рассчитаны на такую толщину и могут сломаться.

Если расстояние между монитором и панелью вызова больше 30 м., нужно проконсультироваться с производителем по поводу проводки. Многие компании прямо в аннотации указывают, какой кабель для этого оборудования лучше применять.

Все провода снутри помещения можно укладывать открыто либо в особых коробках, под плинтусами либо закрепляя их на стенках и потолке. Но на улице их необходимо кропотливо изолировать.

Для этого применяют особые боксы. Идеальнее всего закапывать все провода под землёй снутри труб.

Ещё следует уделять свое внимание на цвета проводов, которые находятся снутри. Каждый цвет отвечает за тот тип сигнала, который позже будет поступать в устройство.

Т.е. соединять провода необходимо чётко по палитре цветов (чёрный к чёрному, красный к красному и т.д.). По другому устройство в наилучшем случае не будет работать. В худшем — может сгореть.

• Жёлтый — видеосигнал.
• Синий — аудиосигнал.
• Красный — подаёт напряжение в 12В.
• Чёрный — центральный кабель.
• Карий — подаёт напряжение на 1-й замок;
• Белоснежный — подаёт напряжение на 2-й замок.

Ещё спецы советуют верно устанавливать приборную панель вызова. Высота панели должна соответствовать тому, что гости низкого роста не всегда сумеют достать до звонка, если он будет находиться очень высоко.

Но если звонок установить очень низковато, напротив — высочайшим гостям придётся нагибаться, дабы позвонить. Безупречной высотой считается 1,5 м от пола.

Это учитывается так же с той точки зрения, что обзор камеры будет обхватывать лица людей различного роста.

Монитор следует устанавливать так, дабы обладателям было комфортно следить за экраном. Обычно его монтируют вблизи с дверью. Но если прирастить метраж кабеля, его можно установить в зале, спальне либо кухне.

Если домофонная система позволяет, можно в каждой комнате подключить по монитору, либо через веб соединить его с телеком либо телефоном.

Некоторые модели имеют интегрированный WiFi, для него не надо раздельно тянуть кабель в каждую комнату. Монитор с лёгкостью переноситься из одной точки в другую.

Цена

Политика цен, на кабель находится в зависимости от нескольких причин.

1. Сколько жил под основной изоляцией.
2. Как защищена проводка от наружных воздействий.
3. Длина провода.
4. Фирма производитель.

Всё это является главными моментами при покупке кабеля. Но, в целом, всё сводится к тому, что чем больше материала уходит на создание продукта, тем дороже он стоит.

К примеру — самый обычной кабель витая пара. UTP и SFTP будут отличаться в стоимости. При всем этом SFTP будет стоить еще дороже, чем UTP.

Так как любая пара у кабеля изолирована экранированной оболочкой, а все жилы идут под одной дополнительной изоляцией.

Средний спектр цен:

• UTP (Витая пара) – от 1000 рубл. за бухту (300м);
• КСПВ (Коаксиальный) — от 1200 рубл. за бухту (300м);
• ШВЭВ и ШВЭП — от 4200 рубл. за бухту (300м);
• КВК 2П (Комбинированный) – от 6900 рублю за бухту (300м).

Где приобрести кабель для домофона многоквартирного либо личного дома

В Москве

• Вектор Видео https://vektor-video.ru Пресненский Вал, дом 26 ул. Радужная, дом 15 корп. 1 info@vektor-video.ru 8 (800) 555-38-53
• SEC GROUP www.sec-group.ru м. Щелковская Черницынский проезд д.3 стр.3 zakaz@sec-group.ru 8 495 229 39 24
• ImpexElectro http://www.impx.ru ул. Барклая, д. 6, стр. 5, кабинет 12а info@impx.ru +7 (499) 110-73-00 +7 (499) 703 47-00

В Санкт-Петербурге

• APLSPB http://aplspb.ru 9-ая Русская д.4, кабинет 312 (3 этаж) 8(812)401-63-34 (менеджер)
• MIRVIDEO24.ru http://spb.mirvideo24.ru пр. Б. Сампсониевский, д.29Б, оф. 3 +7(812) 309-54-08
• Telecamera pro www.telecamera.pro Картонная ул., д. 18 бизнес-центр «Портал», оф. 220 +7 812 426-30-80

Кабель для видеофона — это один из главных моментов при установке домофонной системы. Конкретно через провода подаётся сигнал на экран монитора. Без него все элементы охранной системы просто не будут работать. Для этого необходимо знать, какой кабель подойдёт для определенной модели. Все они различные и отличаются по внутренности. Потому сначала следует проконсультироваться со спецом.
